Дальше нужно будет определить, на каком топливе будет работать обогревательный котёл – твёрдом, жидком, газообразном. Возможно, что его будет питать электрическая сеть. Дальше придётся рассчитать метраж соединительных труб, по которым теплоноситель будет поступать в батареи – стальные, чугунные.

От выбора модели радиатора, материала его изготовления, во многом зависит расчет секций отопления в дом, в каждую его комнату. Это определяется по площади излучения тепла, способности материала на протяжении длительного времени сохранять температуру. Высота оконного проёма, качество стеклопакета, материал рамы – всё это придётся учесть на стадии выбора радиаторов.

На первый взгляд кажется, что произвести расчет количества батарей отопления в частном доме просто, отталкиваясь от количества окон в помещении.

В какой-то мере такой подход имеет обоснование, ведь, согласно строительным нормативам, под каждым окном должна располагаться батарея отопления.

Знание строительных норм может помочь и в определении ширины экрана батареи или количества её секций.

Строительство частных домов не подчиняется нормативам, разработанным для постройки типовых домов, поэтому окна – это не самый верный показатель.

В частном доме трубы и радиаторы отопительной системы могут находиться не только в комнатах, но и в коридоре, мансарде, повторять уклон внутренней лестницы, ведущей на 2 этаж.

Они могут быть размещены не только под подоконниками, но и на стене, граничащей с улицей, где окон нет, или их размещение крайне редкое.

Расчетное количество секций радиатора

достаточное для обеспечения теплового потока для прогрева воздуха в помещении с заданными параметрами

Необходимое

для каждого отдельно взятого помещения с учётом площади остекления

Особенности

естественные теплопотери,

объём помещения

Особенности самих радиаторов

материалы, объём излучающей поверхности, принцип объединения

в систему

Количество выделяемого тепла на м²

при заданных параметрах нагрева теплоносителя.

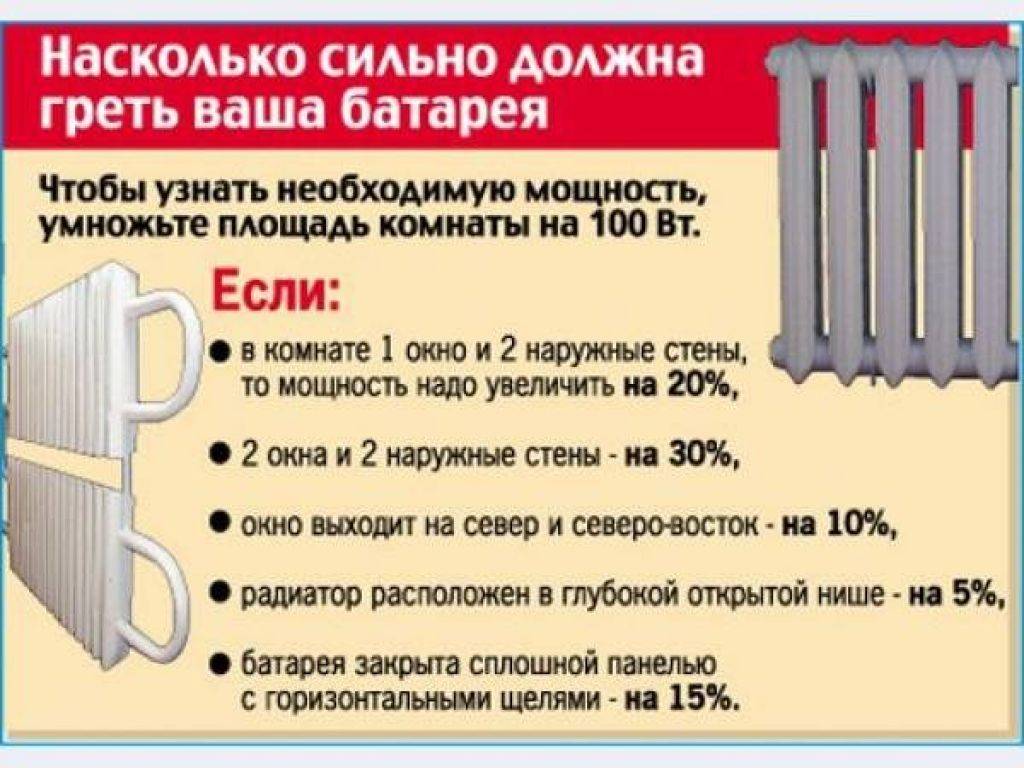

Не всегда расчет батарей отопления частного дома по квадратам даёт объективный показатель по количеству необходимых для помещения радиаторов. Высота потолков, выше 3 м следует добавления нескольких секций.

В среднем, при использовании чугунных батарей, на каждые 1,5 м2 площади, при стандартной высоте потолков – 2,4-2,8 м, следует взять 1 секцию. В комнате с метражом в 10 м2 достаточно радиатора из 8-12 секций.

Расчет системы отопления частного дома начинается с определения, какого типа котёл будет наиболее экономически выгодным.

На основании того, какое топливо в регионе самое доступное и дешёвое, обычно принимается решение о покупке соответствующего отопительного котла.

Необходимую мощность «сердца» дома придётся рассчитать, исходя из метража всех помещений дома, а не только тех его уголков, где будут размещаться радиаторы.

Мощность котла считают по формуле, где площадь комнат необходимо умножить на климатический коэффициент региона и поделить на 10.

Цифры для расчёта мощности котла в разных уголках России:

• 0,8 – 0,95 кВт – южные регионы;
• 1,3 – 1,6 кВт – средняя полоса;
• 1,6 – 2,2 кВт – северные широты.

В одной климатической зоне тоже есть участки с более мягкими и суровыми, по местным меркам, зимами, что и отражается в обобщающем коэффициенте. Точную цифру своего места проживания можно узнать в строительных нормативах, которые есть в строительной компании, в архитектурном отделе, работающем при администрации районного города.

Для дома с площадью в 50 кв. м данные получатся разные, но ко всем нужно добавить 2-5 дополнительных кВт мощности котла на случай резкого, аномального похолодания, увеличения здания за счёт пристройки комнат, террасы, обустройства чердачного помещения под спальню.

Устойчивость к изменению температуры внутренней среды

Соответствие по качествам предполагаемому рабочему

давлению на стенки изнутри.

Инертность к химическому составу теплоносителя.

Гладкость, препятствующая образованию кальциевого налёта

на стенках, что снизит прогрев поверхности.

Основные материалы труб отопления – медь, нержавеющая сталь, металлопластик, полипропилен, сшитый полиэтилен. Стальные трубы применяются только для ремонта систем с чугунными радиаторами. Их главный недостаток в необходимости покраски для предотвращения коррозии металла – появления пятен ржавчины.

Диаметр труб домашней теплосети, работающей автономно, рассчитывается с учётом общей площади внутреннего пространства:

• При S =150 м2 внутренний Ø трубы = 25 мм;
• В домах с S = 60 м2 внутренний Ø трубы = 20 мм;

Для соединения радиаторов в систему внутри одной комнаты допустимо использовать трубы Ø 15 мм.

Для многоэтажных коттеджей и одноэтажных построек с метражом свыше 150 м² проектирование и расчёт отопительной системы лучше доверить профессионалам.

По стоимости металлические трубы в десятки раз дороже пластиковых, но их преимущества в сроке эксплуатации, до 100 лет. Метод сварки магистральной линии – это классика монтажа отопительных батарей.

Изготовители металлопластика обещают, что их трубы прослужат 25-35 лет. Этот материал не требует специальных приборов для сварки или пайки труб, они соединяются при помощи фитингов – муфт, тройников, переходников.

Система труб из полипропилен должна прослужить не менее 50 лет, она собирается в единый трубопровод при помощи паяльного аппарата. В монтаже используют пластиковые уголки и муфты, они наплавляются на трубы.

Угроза гидроудара в системе автономно работающей системы существует. Избежать перепадов давления при смене режима работы нагнетательного насоса в системе отопления не удастся.

При критических показателях давления на внутреннюю часть труб, это может привести к их повреждению. Поэтому предпочтение лучше отдать трубам, которые монтируются при помощи сварки или пайки.

Важный этап планирования – это расчет радиаторов отопления частного дома, но они окажутся бесполезными, если неправильно подобрать систему подключения радиаторов между собой. Особенность монтажа замкнутой, однотрубной, системы отопления в параллельном подключении радиаторов с использованием тройников.

Для последовательного подключения применяют уголки, но у такого решения есть один существенный минус – температура каждой следующей батареи будет ниже, чем в предыдущей. Температура в последних на круге комнатах будет близка к уличной.

алюминиевые

биметаллические

стальные

чугунные

Стальные панельные радиаторы и трубчатые конвекторы обладают высоким коэффициентом полезного действия – 75%.

К достоинствам относятся: низкая стоимость и малая энергетическая ёмкость. Выбор этого типа радиаторов поможет снизить скорость циркуляции теплоносителя.

Учитывая то, что самое дорогое топливо для отопительного котла – электричество, то этот тип радиаторов поможет сделать самый экономичный расчет отопления в частном доме электрическим котлом.

К недостаткам стальных батарей относится низкая устойчивость к коррозии после слива воды из системы.

При необходимости отопления дома с панорамным остеклением, стальные радиаторы могут составлять единую цепь, состоящую из 33 панелей. Отсечение холодного воздуха будет осуществляться на обширном пространстве. Такие батареи рассчитаны на работу в системе с рабочим давлением 7-10 атмосфер.

Для более мощных систем подачи теплоносителя больше подходят трубчатые радиаторы, для них рабочее давление 9-16 атмосфер. Тепловая мощность в пределах от 120 до 1600 Вт, Максимальная температура теплоносителя 120 ° C. При необходимости обе модели стальных радиаторов можно комбинировать в единой системе.

Алюминиевые радиаторы специально разработаны для автономных систем отопления, где специально подготовленная смесь не содержит никаких агрессивных веществ, способных разрушить алюминиевый сплав.

Чувствительность литых и экструзионных радиаторов отопления этой группы является главным противопоказанием для использования в системе городского теплоснабжения.

Особенность литых радиаторов:

• широкие каналы подачи теплоносителя;
• утолщённые стенки, что способствует удержанию тепла в батарее;
•  количество секций радиатора можно варьировать, уменьшая или увеличивая их количество.

Технология экструзионного производства радиаторов из алюминия не предполагает изменения размера панели. Расчет отопления дома с алюминиевыми радиаторами полностью совпадает с категорией стальных батарей.

Панели алюминиевых радиаторов так же просто монтируются в системе при помощи фитингов, быстро нагреваются и хорошо держат тепло. Слабое место – стыки соединений с трубами, низкая сопротивляемость к механическим повреждениям. Взаимозаменяемы с радиаторами из стали.

Надёжнее остальных по-прежнему остаются чугунные батареи по техническим характеристикам:

• сроку эксплуатации;
• инертностью перед агрессивными средами;
• высокой степенью сохранения тепла;
• у них самый большой показатель рабочего давления.

Главные минусы – сложность монтажа, большой вес, из-за чего возникает невозможность использования в домах, построенных из древесины и её производных, газобетона.

Биметаллические радиаторы – самая дорогая категория отопительных приборов водяной отопительной системы. За алюминиевым экраном, среди стальных пластин скрывается стальной сердечник, имеющий форму трубы, что даёт батарее хороший набор рабочих характеристик:

• высокий уровень рабочего давления;
• инертность к агрессивным компонентам теплоносителя;
• объём излучения тепла, достаточный для быстрого прогрева расчётного пространства;
• устойчивость к механическим повреждениям.

Их тоже можно использовать вкупе с электрическим отопительным котлом.

За счёт высокого КПД и длительного сохранения тепла в корпусе радиатора нагнетательному насосу не придётся работать в режиме интенсивной перекачки теплоносителя, что даст экономию электроэнергии.

Прежде, чем сделать расчет котла отопления для частного дома, его мощности и производительности, следует определить будет он одноконтурным и двухконтурным. Сколько систем отопления ему придётся питать, система «тёплый пол» добавит нагрузку на котёл за счёт увеличения магистрали.

Лучший вариант, когда система отопления рассчитывается инженерами при оформлении строительной документации на этапе составления проекта дома. Это даёт дополнительные преимущества в плане оборудования котельной в специализированном помещении подвала или цокольного этажа.

Нюансы проектировани

Мало кому придёт в голову проверить уклон трубы отопительной системы, поднимающейся параллельно лестничному пролёту, а это тоже может влиять на качество циркуляции теплоносителя.

Сборка системы

Доверьте проектирование и сборку теплосети профессионалам, наслаждайтесь результатами.
