Расчёт ёмкости конденсатора для трехфазного электродвигателя

Содержание

  • 1 Особенности включения трехфазных моторов в однофазные сети
  • 2 Как подобрать номинал конденсатора
  • 3 Расчет ёмкости конденсатора по формуле
  • 4 Последовательное и параллельное подключение
  • 5 Резюме

Как подобрать рабочий и пусковой конденсаторы для подключения трехфазного мотора к бытовой однофазной сети. Формулы и эмпирическое правило для определения номиналов конденсаторов, подключаемых по схеме звезда и треугольник.

Отечественные электрические сети по своей природе – трехфазные. Электростанции всех типов генерируют электроэнергию с тремя сдвинутыми относительно друг друга на 120° фазами. Такой подход гарантирует удовлетворение нужд промышленности, где используются мощные потребители. В быту же это требование излишне, и допустимая мощность на одно частное домовладение ограничена 15 киловаттами. Поэтому из трех фаз используется только одна, и в подавляющем большинстве случаев этого вполне достаточно.

И все же имеется немало полезных приборов и устройств, в основу которых положено использование трехфазных электромоторов. Можно ли их применять в бытовой сети? Ответ будет отрицательным – будучи включенным в сеть 220 В, такой мотор попросту сгорит. Но если его немного переделать, то он сможет работать и в однофазной бытовой электросети.

Если разобраться, то фазы трехфазных сетей отличаются только временным сдвигом на треть периода между пиками переменного тока. Но и для одной фазы можно легко сделать три, просто включив в ее состав на уровне конечного прибора реактивные элементы, которыми в электротехнике являются индуктивности и емкости.

Если рассматривать конкретный пример, то есть электродвигатель, то индуктивность в нем присутствует изначально. Это обмотка статора. Останется только включить в схему конденсатор и перекоммутировать провода: тогда емкость, подключенная к одной из трех обмоток, будет сдвигать фазу в одну сторону, а соединив две другие, мы получим тот же сдвиг фазы, но уже в обратную сторону. И все это будет работать, будучи подключенным к однофазной сети.

Разумеется, если мощность такого мотора велика, может сработать вышеупомянутое ограничение, поэтому имеет смысл переделывать для работы в бытовой сети 220 В только не слишком требовательные к мощности электродвигатели.

Особенности включения трехфазных моторов в однофазные сети

Как мы уже знаем, у трехфазного двигателя имеются три обмотки, и они могут быть подключены одним из двух способов: звездой (принятое в электротехнике обозначение – Y) или треугольником (Δ).

Суть названий можно понять из приведенного рисунка. При включении трехфазного электромотора в однофазную сеть лучше использовать схему с треугольником. Если вы увидите на шильдике двигателя обозначение Y, то обмотки нужно перекоммутировать в треугольник, иначе переделка станет бессмысленной из-за большой потери мощности.

А теперь поговорим о том, как именно реализовать схему с подключением дополнительного элемента. Особенность асинхронных электромоторов заключается в повышенных номиналах тока, обеспечивающих их уверенный пуск. Стандартный способ будет иметь недостатки: если рассчитать параметры так, чтобы пуск действительно был беспроблемным, то мотор после выхода на рабочие частоты вращения вала будет перегреваться, что приведет к его ускоренному износу. Если ограничить ток по номиналу, двигатель будет плохо запускаться, а при наличии стартовой нагрузки вообще не сможет стартовать. Но выход есть: использование двух конденсаторов, пускового и рабочего. Пример такой схемы представлен на рисунке:

Здесь Спуск внедрен в схему параллельно рабочему. Если мощность электромотора невелика, номинал Спуск может быть равен номиналу Сраб. В продаже можно встретить специальные стартовые конденсаторы, о чем будет указывать слово starting в их обозначении.

Понятно, что назначение стартового аналога – помочь основному раскрутить мотор, после чего он должен быть отключен. Для этого в цепь включают выключатель, в простейшем виде – кнопочный. Более распространенным и удобным является использование комбинированной кнопки-включателя: для запуска мотора вы ее нажимаете и удерживаете, а когда мотор выйдет на рабочие обороты, кнопка отпускается, размыкая цепь Сстарт, но останется вжатой, то есть остальная цепь будет работать. Нажатие красной кнопки выключит двигатель.

Как подобрать номинал конденсатора

Поскольку трехфазные моторы, как правило, отличаются повышенной мощностью, конденсаторы для включения его в однофазную цепь тоже нужны повышенных номиналов. Речь идет о десятках, а часто – сотнях микрофарад. Электролитические для этих целей малопригодны, поскольку они подключаются по однополярной схеме. То есть потребуется включение в цепь дополнительных элементов в виде диодного выпрямителя и нескольких сопротивлений. Второй их существенный недостаток – со временем они высыхают (испаряется электролит), вследствие чего их емкость постепенно падает, что проявляется их вздутием (пользователям компьютеров эта проблема известна очень даже хорошо). Если вовремя не заменить такую емкость, существует риск ее взрыва.

Поэтому задача подбора конденсаторов не так проста, как кажется, и обычно решается в несколько этапов.

Для начала делают приблизительный расчет исходя из простого правила: на каждые 100 Вт паспортной мощности электродвигателя необходимо 7 мкФ. То есть для 800-ваттного мотора потребуется подобрать ёмкостной элемент на 56 мкФ. Это правило касается рабочей емкости, для пусковой номинал должен быть увеличен в 1-3 раза, в зависимости от мощности двигателя. В среднем это двукратное превышение, для нашего случая это примерно 110 мкФ.

На практике следует изначально ставить изделия с номиналом, превышающим эти расчетные значения, чтобы воочию посмотреть, как будет вести себя электродвигатель в разных режимах: на старте, без нагрузки, под нагрузкой.

Сильное превышение чревато перегревом мотора, а если ёмкость конденсатора окажется меньше расчетной, двигатель потеряет в мощности при номинальной частоте вращения вала (поскольку этот показатель зависит от частоты напряжения сети, а не мощности).

Если мотор работает тихо, без натуги и без рывков – значит, мы выполнили подбор более-менее правильно. Но лучше все же ориентироваться на специальные расчетные формулы, которые обеспечат наиболее оптимальный режим работы электродвигателя.

На рисунке показана разводка проводов при подключении конденсаторов к трехфазному мотору (ПНВС – это пусковая кнопка промышленного изготовления). Непосредственно к выключателю подсоединяем провода, идущие от первой и третьей обмоток, провод от второй обмотки пускаем на емкостные входы, выходы коммутируем по отдельным контактам ПНВС. По такой схеме можно подключать двигатель в однофазную цепь и во время испытаний, и в окончательном варианте.

Расчет ёмкости конденсатора по формуле

Существуют специальные формулы для расчета номиналов емкостей.

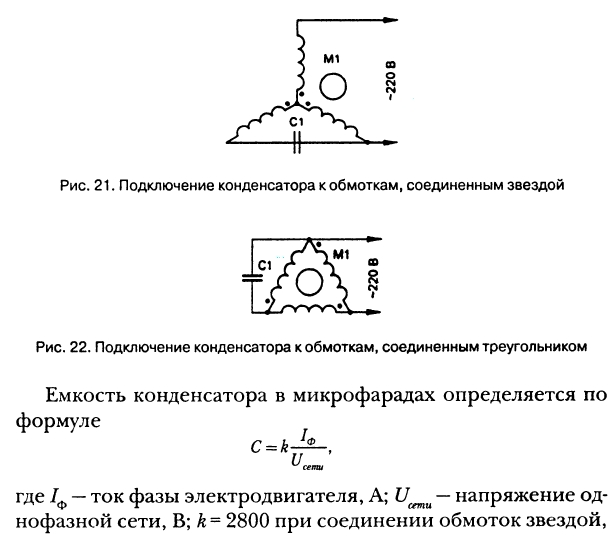

Так, для соединения «звездой» расчёт ёмкости производится по формуле:

Cраб=2800*I/U, где I/U- ток/напряжение в сети соответственно. Но если напряжение сети хорошо известно, то ток – величина зависимая, определяемая по формуле I=P/(Кэф*√3*U*cosα), где P – мощность электромотора (указывается в ваттах на шильдике), Кэф – КПД электродвигателя, а cosα – приведенный коэффициент мощности, его часто тоже указывают на шильдике или в паспорте мотора.

Для расчета номинала емкости пускового конденсатора применяется иная приближенная формула: Cстарт≈2,5* Cраб.

Для соединения «треугольником» для рабочей ёмкости она тоже довольно проста: Cраб =4800*I/U, а посчитать ток и номинал пускового можно по тем же формулам, что приведены выше.

КПД мотора и его рабочий ток обычно указывается на шильдике или в паспорте устройства, так что с вычислениями номиналов проблем возникнуть не должно.

Превышать полученное значение не рекомендуется – высок риск перегрева обмоток. После реализации схемы можно измерить рабочий ток под оптимальной нагрузкой, чтобы скорректировать емкость, в этом случае можно использовать формулу зависимости от тока и напряжения. Если мощность АКДЗ менее 500 Вт, пусковой конденсатор, скорее всего, не понадобится, особенно если запуск мотора производится без нагрузки. А это такие инструменты, как наждак, циркулярная пила или фуганок. А, к примеру, для погружного насоса на 3КВт Спуск не помешает, поскольку он сразу стартует с максимальной нагрузкой.

Кроме ёмкости конденсатора для трехфазного электромотора, при выборе нужно обращать внимание и на его номинальное напряжение. Дело в том, что в момент запуска увеличена не только сила тока, но и напряжение, так что для сети на 220В желательно выбирать емкость с минимум полуторакратным запасом по напряжению, то есть 360-450 В, но это касается только С

пуск или если в схеме присутствует только рабочий.

Особенности применения рабочей и стартовой емкостей описаны в следующей таблице:

  Рабочий конденсатор Стартовый конденсатор
Способ подключения Последовательно ко второй обмотке трёхфазного электромотора Параллельно рабочему
Для чего используется Для формирования вращающегося магнитного поля, нужного для создания вращающего момента в роторе Для увеличения момента вращения на этапе пуска электродвигателя
Когда активен Все время В момент пуска мотора до его выхода на номинальные обороты

А теперь рассмотрим особенности достоинства и недостатки разных типов конденсаторов, используемых для подключения трехфазных двигателе к однофазным сетям:

  Металлобумажные Полипропиленовые пленочные Пусковые
Технология производства Слой металлизированной пленки, нанесенной на диэлектрик (конденсаторную бумагу) Аналогичная, но в качестве диэлектрика используется полипропиленовая лента малой толщины Обертка из алюминиевой фольги, в которую заливается электролит. Диэлектрик – диоксид алюминия
Номиналы по напряжению, В 160/200/300/400/600,

1000

450/630 200-460
Номиналы емкости, мкФ 0.1-20.0 1.0-150.0 50.0-1500.0
Форма корпуса, материал Прямоугольная, металл Цилиндр, пластик Цилиндр, металл (покрытый термостойким поливинилхлоридом)
Назначение Cраб Cраб/ Cпуск Cстарт
Плюсы Доступная стоимость Большой ресурс, стабильность характеристик, компактность Компактность, большая емкость
Минусы Большие габариты, малый КПД, быстрое старение Стоимость Узкая сфера применения

Последовательное и параллельное подключение

Расчетный показатель может оказаться таким, что подобрать одно-единственное устройство с нужным расчетным значением не получается. При этом условие точного соответствия номинала расчетным параметрам соблюдать настоятельно рекомендуется по указанным выше причинам. Как в таких случаях поступать? Выход есть, но придется немного повозиться.

Как известно со школьного курса физики, параллельное подключение конденсаторов будет иметь результирующую ёмкость, равную сумме их значений. Таким образом, можно выполнять подбор, комбинируя их номиналы так, чтобы в итоге получить необходимое значение. Количество емкостных элементов при этом в принципе не ограничивается, но есть одно важное условие: все они должны иметь одинаковое значение рабочего напряжения, ведь при параллельном подключении разница потенциалов на их электродах будет одинаковой.

Здесь тоже желательно точное совпадение номиналов напряжения. Небольшая разница допустима, но если, скажем, все используемые устройства в батарее будут рассчитаны на 300 В, а один – на 160, его время жизни окажется очень коротким.

Многие сайты предлагают воспользоваться онлайн калькулятором расчета электрической схемы, так что от вас даже не потребуется знания математики.

Сегодня металлобумажные конденсаторы практически не используют, а до появления металлополипропиленовых аналогов их приходилось помещать в специальный бокс, и для мощного промышленного оборудования такой бокс мог иметь впечатляющие размеры. Миниатюризация элементной базы, в том числе емкостей, позволила размещать сборные батареи большой емкости непосредственно на корпусе электромотора.

Что касается последовательного соединения, то результирующая емкость батареи будет определяться не суммой отдельных элементов, как это было при их параллельном подключении, а с помощью формулы 1/Срез=1/С1+1/С2+…+1/ Сn. В самом простом случае формула будет иметь вид Срез=С1*С2/( С1+С2). Из этого следует, что суммарная емкость всегда будет меньше номинала самого слабого из подключенных последовательно конденсаторов.

Напрашивается очевидный вывод, что никакого резона в использовании последовательного соединения нет, разве что для уменьшения номинала, но для этого можно просто взять устройство с меньшим значением номинала.

Действительно, зачем подключать последовательно два элемента по 40 мкФ каждая, если в итоге получим всего 20 мкФ?

Но из рисунка видно, что отличие между последовательным и параллельным подключением заключается не только в расчете итогового номинала емкости – результирующее напряжение тоже будет разным. В случае последовательного соединения – равным сумме напряжений между каждым конденсатором.

Это означает, что если подключить по такой схеме две емкости, каждая из которых имеет рабочее напряжение 250 вольт, в итоге получим 500 В. А чем больше номинал напряжения, тем выше стоимость. То есть здесь уже можно заниматься расчетами, что выгоднее, подключить один Срабоч на 20 мкФ с рабочим напряжением 500 В, или два на 40 мкФ, но напряжением 250 В.

Резюме

Как видим, самостоятельный расчет номиналов Срабоч и Сстарт при подключении трехфазного мотора к однофазной бытовой сети несложен, если известны исходные данные. Намного сложнее будет подобрать такой номинал – скорее всего, придется прибегнуть к соединению нескольких емкостей параллельно.

Калькулятор расчета емкости конденсатора — онлайн

f (кГц):

R (кОм):

UR (мВ):

UC (мВ):

Результаты расчета

C



Основной функцией каждого конденсатора является накопление электрического заряда и его одномоментная отдача в нужное время. Данные приборы используются во многих электрических схемах, существенно улучшая качество их работы. Для правильного выбора и оптимизации данных устройств используйте онлайн калькулятор расчета емкости конденсатора. Достаточно ввести в таблицу исходные данные, чтобы получить определенные результаты.

Как рассчитать емкость конденсатора

Расчеты, производимые с помощью онлайн калькулятора, позволяют вычислить емкость конденсатора в течение нескольких секунд. Кроме этого параметра, можно определить показатели заряда, мощности, тока, энергии и прочих качеств конденсатора, необходимых в конкретном устройстве.

Наиболее часто встречаются электролитические конденсаторы, применяемые в схеме асинхронного электродвигателя. Конструкции этих устройств могут быть полярными или неполярными. В первом случае отмечается более высокая емкость, поэтому перед подключением конденсатора к двигателю, необходимо в обязательном порядке выполнить расчеты. С помощью проводимых вычислений устанавливается необходимая емкость, соответствующая конкретному двигателю.

Особое значение придается дополнительным расчетам при эксплуатации трехфазных электродвигателей. В обычном режиме конденсатор функционирует нормально, однако при включении в однофазную сеть, его емкость заметно снижается. Это приводит к увеличению частоты вращения вала. Предварительные расчеты и правильное подключение позволяют избежать подобных ситуаций.

При запуске асинхронного двигателя, работающего от напряжения 220 вольт, требуется конденсатор с высокой емкостью. В связи с этим, невозможно обойтись без проведения расчетов с помощью онлайн калькулятора. Проведение расчетов полностью зависит от способа соединения обмоток электродвигателя. Данное соединение может быть выполнено двумя способами – звездой и треугольником. В первом случае применяется формула Ср=2800хI/U, а для второго случая используется немного измененная формула Ср=4800хI/U.

Следует учитывать, что в цепочке соединенных конденсаторов емкость пускового устройства должна быть примерно в три раза выше, чем в рабочем приборе. Для расчета применяется формула Сп=2.5хСр, в которой Сп и Ср являются соответственно пусковым и рабочим конденсатором.

Методика расчета заряда конденсатора

В начальной стадии заряд любого прибора имеет нулевое значение. После подключения к гальваническому элементу или другому источнику постоянного тока происходит зарядка конденсатора.

В таблицу калькулятора вводятся такие данные, как значение ЭДС источника тока в вольтах, сопротивление, измеряемое в омах, емкость прибора в микрофарадах и время зарядки в миллисекундах. В результате вычислений появляются точные данные, характеризующие заряд конкретного конденсатора и определяющие его оптимальное использование в той или иной схеме.

3-фазная мощность, значения напряжения и тока

Содержание

Что такое Delta Connection  (Δ)?

Соединение треугольником или сеткой ( Δ ) Система также известна как Трехфазная трехпроводная система ( 3-фазная 3-проводная ) и является наиболее предпочтительной системой для передачи электроэнергии переменного тока при распределении, Обычно используется соединение звездой.

В Дельта (также обозначается Δ ) система соединения, в которой начальные концы трех фаз или катушек соединены с конечными концами катушки. Или начальный конец первой катушки соединяется с конечным концом второй катушки и так далее (для всех трех катушек), и это выглядит как замкнутая сетка или цепь, как показано на рис. (1).

Проще говоря, все три катушки соединены последовательно, образуя тесную сеть или цепь. Из трех соединений выведены три провода, и все токи, выходящие из соединения, считаются положительными.

В соединении треугольником соединение трех обмоток выглядит как короткое замыкание, но это не так, если система сбалансирована, то значение алгебраической суммы всех напряжений вокруг сетки равно нулю в соединении треугольником .

Когда клемма открыта в Δ, то нет возможности протекания токов с базовой частотой по замкнутой сетке.

Читайте также:

  • Соединение звездой (Y): трехфазная мощность, значения напряжения и тока
  • Разница между соединениями звездой (Y) и треугольником (Δ)

Полезно помнить: В конфигурации треугольника в любой момент значение ЭДС одной фазы равно равнодействующей значений ЭДС двух других фаз, но в противоположном направлении.

Рис. (1). Значения 3-фазной мощности, напряжения и тока при соединении треугольником (Δ)

Значения напряжения, тока и мощности при соединении треугольником (Δ)

Теперь мы найдем значения линейного тока, линейного напряжения, фазного тока, фазных напряжений и Питание в трехфазной системе переменного тока Delta.

Линейные напряжения (V L ) и фазные напряжения (V Ph ) в соединении треугольником

На рис. два провода). Следовательно, в соединении треугольником, напряжение между (любой парой) двух линий равно фазному напряжению фазной обмотки , которая подключена между двумя линиями.

Поскольку последовательность фаз R → Y → B, поэтому направление напряжения от фазы R к фазе Y положительное (+), а напряжение фазы R опережает напряжение фазы Y на 120°. Аналогично, напряжение фазы Y опережает на 120° фазное напряжение B и имеет положительное направление от Y к B.

Если линейное напряжение между;

  • Линия 1 и строка 2 = V RY
  • Линия 2 и строка 3 = V YB
  • Линия 3 и линия 1 = V BR

Тогда мы видим, что V RY . V YB на 120° и V YB ведет V BR на 120° .

Допустим,

В RY = В YB = В BR = В L    …………… (Сетевое напряжение)

Тогда

В Л = В РН

Т.е. при соединении треугольником, линейное напряжение равно фазному напряжению .

  • Читайте также: Значения трехфазного тока в трехфазной системе (рис.-2) общий ток каждой линии равен векторной разнице между двумя фазными токами в соединении треугольником течет по этой линии. то есть;

    • Ток в строке 1 = I 1 = I R — I B
    • Ток в строке 2 = I 2 = I Y — I R
    • в линии 3 =. I 3 = I B — I Y

    {Разность векторов}

    Рис. (2). Линейный и фазный ток и линейное и фазное напряжение в соединении треугольником (Δ)

    Ток в линии 1 можно найти, определив векторную разность между I R и I B , и мы можем сделать это, увеличив вектор I B в обратном порядке, так что I R и I B образуют параллелограмм. Диагональ этого параллелограмма показывает разность векторов I R и I B , которая равна току в линии 1 = I 1 . Более того, обращая вектор I B , он может обозначаться как (-I B ), следовательно, угол между I R и -I B (I B , в обратном порядке = -I B ) составляет 60°. Если,

    I R = I Y = I B = I PH …. Фазные токи

    Тогда;

    Ток, протекающий по линии 1, будет равен;

    I L или I 1 = 2 x I PH x Cos (60°/2)

    = 2 x I PH x Cos 30°

    5 x

    2 = 2 x I

    3

    = 2 x I

    2 √3/2) …… Так как Cos 30° = √3/2

    I L = √3 I PH

    т. е. При соединении треугольником линейный ток в √3 раза превышает фазный ток.

    Точно так же мы можем найти два линейных тока, как описано выше. т.е.

    I 2 = I Y — I R … Vector Diffence = √3 I PH

    I 3 = I B — I Y . I PH

    Поскольку все линейные токи равны по величине, т.е.

    I 1 = I 2 = I 3 = I L

    Отсюда

    IL = √3 I PH

    Это видно из фиг.

    • Линейные токи отстоят друг от друга на 120°
    • Линейные токи отстают на 30° от соответствующих фазных токов
    • Угол Ф между линейными токами и соответствующими линейными напряжениями составляет (30°+Ф), т.е. ток отстает на (30°+Ф) от соответствующего линейного напряжения.

    Связанный пост: Освещение, соединенное звездой и треугольником

    Мощность в соединении треугольником

    Мы знаем, что мощность каждой фазы;

    Мощность/Фаза = В Ф х I Ф х CosФ

    А суммарная мощность трех фаз;

    Суммарная мощность = P = 3 x В PH x I PH x CosФ ….

    . (1)

    Мы знаем, что значения фазного тока и фазного напряжения при соединении треугольником;

    I PH = I L /√3… .. (от I L = √3 I PH )

    V PH = V L

    9002. Поставки эти значения в эти значения в эти значения в эти значения в эти значения в эти значения в L

    . экв. мощности……. (1)

    P = 3 x V L x ( I L /√3) x CosФ …… (I PH = I L / /√3)

    P = √3 x√ 3 x V L x ( I L /√3) x CosФ …{ 3 = √3x√3 }

    P = √3 x V L x I L x CosФ    …

    Отсюда доказано;

    Мощность в соединении треугольником ,

    P = 3 x V PH x I PH x CosФ

    …. или

    P = √3 x V L x I L x CosФ

    Где Cos Φ = коэффициент мощности = фазовый угол между фазным напряжением и фазным током (не между линейным током и линейным напряжением).

    То же самое объясняется в MCQ для трехфазной цепи с поясняющим ответом (MCQ № 1)

    Полезно помнить:

    При соединении по схеме «звезда» и «треугольник» общая мощность при сбалансированной нагрузке одинакова .

    Т.е. Общая мощность в трехфазной системе = P = √3 x V L x I L x COSP

    Хорошо знать:

    Сбалансированная система — это система:

    • 70005 Все три фазных напряжения равны по величине
    • Все фазные напряжения совпадают по фазе друг с другом, т.е. 360°/3 = 120°
    • Токи всех трех фаз равны по величине
    • Токи всех фаз совпадают по фазе друг с другом, т. е. 360°/3 = 120°
    • Трехфазная сбалансированная нагрузка — это система, в которой нагрузка, подключенная к трем фазам, одинакова.

    Читайте также:

    • Знакомство с последовательным, параллельным и последовательно-параллельным соединением
    • Последовательное, параллельное и последовательно-параллельное соединение батарей
    • Трехфазное соединение двигателя ЗВЕЗДА/ТРЕУГОЛЬНИК без таймера. Схемы питания и управления
    • 3-фазный двигатель звезда-треугольник Автоматический пускатель с таймером

    Показать полную статью

    Связанные статьи

    Кнопка «Вернуться к началу»

    Активная, реактивная и кажущаяся мощность

    Потребная мощность, подводимая к электрической цепи, зависит от

    • активной мощности — потребляемой мощности реального электрического сопротивления в цепи
    • реактивной мощности схема

    Требуемая мощность называется полной мощностью и представляет собой комплексное значение, которое может быть выражено в виде треугольника Пифагора, как показано на рисунке ниже.

    Полная мощность — S

    Полная мощность — это мощность, подаваемая в электрическую цепь — обычно от поставщика электроэнергии в сеть — для покрытия фактической и реактивной мощности, потребляемой нагрузками.

    Полная мощность может быть рассчитана как

    S = (Q 2 + P 2 ) 1/2 (1)

    , где

    S = явный источник электроснабжения (VOLT AMPERE, VA) 08 08 08 S = явный источник питания (VOLT AMPERE, VA) 093

    48 08 08 08. = потребляемая реактивная мощность в нагрузке (вольт-ампер реактивный, ВАр)

    P = потребляемая активная мощность в нагрузке (ватты, Вт)

    Полная мощность измеряется в вольт-амперах (ВА) — напряжение сети переменного тока, умноженное на протекающий ток. Полная мощность представляет собой комплексное значение и векторную сумму активной и реактивной мощности, как показано на рисунке выше.

    Однофазный ток

    S = U I (2a)

    , где

    U = электрический потенциал (V)

    I = ток (A)

    9003

    I = ток (A)

    9003

    I = ток (A)

    9003 три = 3 1/2 U I

    = 1,732 U I (2B)

    Active Power — P

    — или

    Active — P

    — ИЛИ

    4 — P

    — или

    40004.

    0006 или True — мощность выполняет фактическую работу в нагрузке. Активная мощность измеряется в Вт (Вт) и представляет собой мощность, потребляемую электрическим сопротивлением.

    • True Power — это ток в фазе с напряжением, умноженным на напряжение
    Однофазный ток

    P = U I COS φ

    = U I PF (3A)

    9000 2 = U I PF (3A) 9000 2 08 = U I PF (3A) 9000 2 08. φ  = фазовый угол между электрическим потенциалом (напряжением) и током

    PF = COS φ

    = Фактор мощности

    Три фазы

    P = 3 1/2 U. I I I I. 3 1/2 U. I I. 3 1/2 U. (3b)

    Постоянный ток

    P = U I                       Реактивная мощность представляет собой обмен энергией между источником питания и реактивными нагрузками, при котором чистая мощность не увеличивается и не теряется. Чистая средняя реактивная мощность равна нулю. Реактивная мощность накапливается и разряжается асинхронными двигателями, трансформаторами, соленоидами и конденсаторами. Чистая катушка индуктивности и чистый конденсатор не потребляют никакой мощности, поскольку за полупериод, какая бы мощность ни была получена от источника этими компонентами, такая же мощность возвращается к источнику.

    Реактивная мощность должна быть сведена к минимуму, поскольку она увеличивает общий ток, протекающий в электрической цепи, не обеспечивая работу нагрузки. Повышенные реактивные токи обеспечивают только безвозвратные потери мощности из-за сопротивления ЛЭП.

    Увеличение реактивной и полной мощности приведет к снижению коэффициента мощности — PF .

    Реактивная индуктивная мощность измеряется в реактивных вольт-амперах (ВАр).

    • Реактивная мощность – это ток, противоречащий фазе напряжения, умноженный на напряжение
    Однофазный ток

    Q = U I SIN φ (4A)

    , где

    φ = фазовый угол

    Три Фаза
    = фазовый угол

    .
