Расчет конденсатора для трехфазного двигателя в однофазной сети: РАСЧЕТ ЕМКОСТИ КОНДЕНСАТОРОВ ДЛЯ ТРЕХФАЗНОГО И ОДНОФАЗНОГО ДВИГАТЕЛЯ ПРИ ПОДКЛЮЧЕНИИ В ОДНОФАЗНУЮ СЕТЬ

Онлайн расчет конденсатора для двигателя

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Расчет емкости конденсатора
  • Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора
  • Расчёт ёмкости конденсаторов для трёхфазных электродвигателей
  • Калькулятор расчета емкости рабочего и пускового конденсатора
  • Подбор конденсаторов для электродвигателя и их подключение
  • Расчет конденсатора для трехфазного двигателя в однофазной сети
  • Please turn JavaScript on and reload the page.
  • Расчет емкости конденсатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подбор рабочего конденсатора к трехфазному электродвигателю.

Расчет емкости конденсатора


КЭАЗ представляет датчики температуры OptiSensor для систем отопления, вентиляции и кондиционирования. Чтобы подключить асинхронный электродвигатель трехфазного типа к однофазной сети на напряжение В, необходимо создать условия для сдвига фаз на обмотках статора двигателя.

Сдвиг фаз сформирует имитацию кругового вращающегося магнитного поля, заставляющего вращаться вал ротора двигателя. При подключении двигателя к сети используют два подключенных параллельно конденсатора — пусковой и рабочий.

Данный калькулятор позволяет рассчитать ёмкость этих конденсаторов, ёмкость пускового конденсатора берется из расчёта 2,5 емкости рабочего конденсатора. Для получения необходимых значений ёмкости, заполните поля формы ниже. Тип соединения обмоток двигателя, мощность двигателя, КПД и коэффициент мощности обозначены на шильдике электродвигателя.

Способ соединения обмоток зависит от напряжения сети, к которой выполняется подключение: В — «треугольник», когда концы обмоток соединены между собой, к их началам подводится питающее напряжение; В — «звезда», при котором концы одной обмотки соединены с началом другой. Мнение экспертов. Регистрация Войти. Компания Elec. Калькулятор расчёта ёмкости конденсатора для трехфазного асинхронного двигателя в бытовой однофазной сети Чтобы подключить асинхронный электродвигатель трехфазного типа к однофазной сети на напряжение В, необходимо создать условия для сдвига фаз на обмотках статора двигателя.

Треугольник Звезда. Напряжение бытовой сети, В. Мощность двигателя, Вт. Емкость рабочего конденсатора, мкФ:. Емкость пускового конденсатора, мкФ:.


Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора

На нашем сайте вы можете произвести расчет емкости конденсатора онлайн для трехфазного двигателя. Если асинхронный электродвигатель трехфазного типа, оснащенный конденсатором, функционирует в обычном режиме, то происходит изменение емкости конденсатора в меньшую сторону и изменение частоты вращения вала в большую сторону. В то время, когда электродвигатели асинхронного типа начинают свою работу, необходимо наличие повышенной емкости. Это актуально при В. Представленная у нас система позволяет осуществить вычисление емкостей пускового и рабочего конденсаторов. Чтобы онлайн расчет емкости конденсатор двигателя был максимально точным, требуется указать данные с шильдика оборудования.

Имеется однофазный асинхронный двигатель сведенья о нем Подбор Рабочего Конденсатора Онлайн расчет на all-audio. pro

Расчёт ёмкости конденсаторов для трёхфазных электродвигателей

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр. В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача — снимать поляризацию, то есть заряд близкорасположенных проводников. Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров. Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.

Еще один вариант расчета — принять во внимание значение мощности двигателя.

Калькулятор расчета емкости рабочего и пускового конденсатора

Конденсатор — электронный компонент, предназначенный для накопления электрической энергии. По характеру работы он относится к пассивным элементам. В зависимости от режима работы, в которой работает элемент, различают конденсаторы постоянной емкости и переменной как вариант — подстроечные. По виду рабочего напряжения: полярные — для работы при определенной полярности подключения, неполярные — могут использоваться как в цепи переменного, так и постоянного тока. При параллельном соединении результирующая емкость суммируется.

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают.

Подбор конденсаторов для электродвигателя и их подключение

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. За ток плавления обычно принимают значение тока в два раза превышающий номинальный ток.

И согласно нему выбираем диаметр проволоки. При подключении, светодиод должен иметь токоограничительный резистор, величину которого можно легко рассчитать по правилу Ома, зная напряжение питания, прямое напряжение и ток светодиода. Номинальный ток электродвигателя, А.

Расчет конденсатора для трехфазного двигателя в однофазной сети

Отправим материал вам на e-mail. Подключение конденсатора к электродвигателю. Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями. Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:. Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей.

Калькулятор расчета емкости рабочего и пускового конденсатора онлайн с учетом схемы соединения обмоток и мощности двигателя, полезные.

Please turn JavaScript on and reload the page.

Калькулятор расчета рабочего и пускового конденсаторов. Но конденсатор для этих целей необходимо подбирать, причем нужно делать с высокой точностью. Именно поэтому читателям нашего портала предоставляется в абсолютное безвозмездное пользование калькулятор расчета емкости рабочего и пускового конденсатора.

Расчет емкости конденсатора

Если иметь такие данные как мощность двигателя и КПД , можно вычислить емкость 2-ух параллельно соединенных конденсаторов. После внесения данных, произведутся подсчеты и калькулятор покажет емкость пускового Cп и емкость рабочего Ср конденсатора. Когда происходит уменьшение общей емкости во время окончания разгона двигателя , осуществляется 2-ух ступенчатое управление. В этом случае применяется следующая формула для расчета рабочей емкости:. В случае, когда такой возможности нет, водятся приблизительные параметры.

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает.

Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может быть, необходимо использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но они бывают множества видов, и не каждый сможет в них разобраться. Чтобы вы получили представление об их функциональности далее разберемся, как выбрать конденсатор для электродвигателя.

Здесь вы можете рассчитать необходимую емкость конденсатора для подключения трехфазного электродвигателя в однофазную сеть. Как подключить трехфазный электродвигатель в однофазную сеть через конденсатор смотрите здесь. Указываем номинальный ток в Амперах величину которого так же берем из паспортных данных электродвигателя в зависимости от способа соединения его обмоток. Например, в соответствии с приведенным примером для треугольника необходимо было бы вписывать 2.


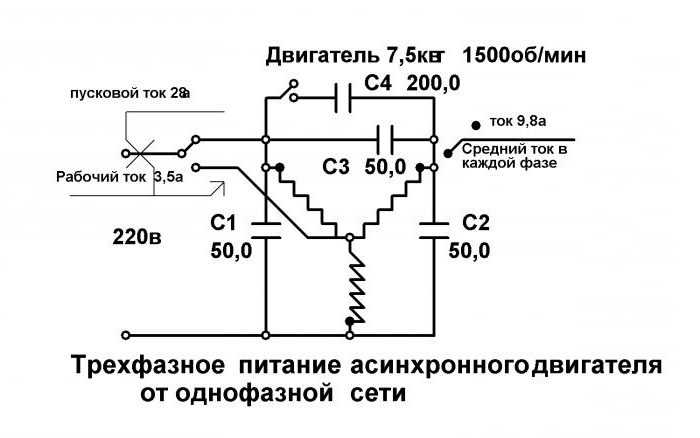

Трехфазный двигатель в однофазной сети

Двигатели с тремя фазами необходимы для различных самоделок: циркулярок, деревообрабатывающих, заточных и сверлильных станков. Проблемы с ним могут возникнуть, если сеть однофазная. В таком случае, существует несколько способов подключения двигателя к сети.

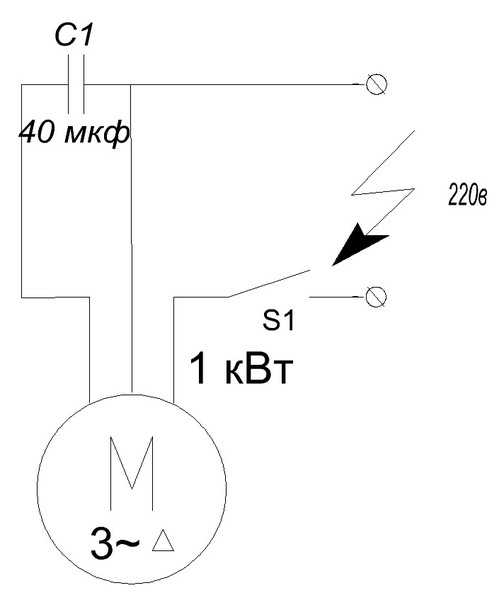

Способ 1. Подключение третьей обмотки через фазосдвигающий конденсатор

Среди различных способов запуска трехфазных двигателей в однофазных сетях, самый простой и эффективный — с подключением третьей обмотки через фазосдвигающий конденсатор. Учитывая, что конденсатор сдвигает фазу третьей обмотки на 90°С, а между первой и второй фазами сдвиг незначителен, электромотор теряет мощность примерно на 40…50% при включении обмоток по схеме треугольника.

Чтобы электромотор с конденсаторным пуском работал нормально, емкость конденсатора должна меняться в зависимости от числа оборотов. На практике это условие выполнить трудно, двигателем обычно управляют двухступенчато: сначала включают с пусковым конденсатором (ввиду больших пусковых токов), а после разгона его отсоединяют, оставляя только рабочий (рис.1).

При нажатии па кнопку SB1 (можно использовать кнопку от стиральной машины — пускатель ПНВС-10 УХЛ2) электродвигатель М начинает разгоняться, а когда он наберет обороты, кнопку отпускают. SB1.2 размыкается, a SB1.1 и SB1.3 остаются замкнутыми. Их размыкают для остановки электродвигателя. Если SB 1.2 в кнопке не отходит, под него следует подложить шайбу так, чтобы он отходил. При соединении обмоток двигателя по схеме «треугольник» емкость рабочего конденсатора С2 определяется по формуле:

С2=4800 I/U
где I —ток, потребляемый мотором, А;
U — напряжение сети, В.
Ток, потребляемый электродвигателем, можно измерить амперметром или же рассчитать по формуле:

где Р — мощность двигателя, Вт;
U — напряжение сети, В;
n— КПД;
cosψ — коэффициент мощности. Емкость пускового конденсатора С1 выбирают в 2…2,5 раза больше рабочего при большой нагрузке на вал, а их допустимые напряжения должны превышать в 1,5 раза напряжение сети. Лучше всего применять конденсаторы марки МГБО, МБГП, МБГЧ с рабочим на­пряжением 500 В и выше. Пусковые конденсаторы необходимо зашунтировать резистором R1 сопротивлением 200…500 кОм, через который «стекает» оставшийся электрический заряд.

Реверсирование электромотора осуществляется путем переключения фазы на его обмотке тумблером SA1 (рис. 1) типа ТВ1…4 и т.п.

При работе в режиме холостого хода по питаемой через конденсаторы обмотке протекает ток, па 20…40% превышающий поминальный. Поэтому если электромотор будет часто использоваться в недогруженном режиме или вхолостую, емкость конденсатора С2 следует уменьшить. Например, для включения двигателя мощностью 1,5 кВт можно использовать в качестве рабочего конденсатор емкостью 100 мкФ, пускового — 60 мкФ. Значения емкостей рабочих и пусковых конденсаторов в зависимости от мощности двигателя приведены в таблице.

Способ 2. Запуск двигателя с использованием оксидных конденсаторов

Если нет возможности приобрести бумажные конденсаторы, можно использовать оксидные (электролитические) в качестве пусковых» На рис.2 приведена схема замены бумажных конденсаторов на электролитические. Положительная полуволна переменного тока проходит через цепочку VD1C1, а отрицательная — через VD2C2, поэтому электролиты можно использовать с меньшим допустимым напряжением, чем для обычных бумажных конденсаторов. Так, если для бумажных конденсаторов необходимо напряжение 400 В и выше, то для электролита достаточно 300…350 В, потому что он пропускает только одну полуволну переменного тока, и следовательно, к нему прикладывается лишь половина действующего напряжения, а для надежности он должен выдержать амплитудное напряжение однофазной сети, т.е. примерно 300 В. Их расчет аналогичен расчету бумажных.

Схема включения такого двигателя с помощью электролитических конденсаторов приведена на рис.3. Подобрать нужное значение емкости бумажных и оксидных конденсаторов проще всего измерив, ток в точках а, в, с — токи должны быть равны при оптимальной нагрузке на вал двигателя. Диоды VD1, VD2 выбираются с обратным напряжением не менее 300 В и 1пр. мах=10А. При большей мощности двигателя диоды устанавливаются на теплоотводы по два в плече, иначе может произойти пробой диодов и через оксидный конденсатор потечет переменный ток, в результате чего спустя некоторое время электролит может нагреться и разорваться. Электролитические конденсаторы в качестве рабочих применять нежелательно, поскольку длительное протекание через них больших токов приводит к их разогреванию и взрыву. Их лучше всего использовать в качестве пусковых.

Способ 3. Подключение пусковых конденсаторов с помощью токового реле

Если трехфазный электродвигатель используется при динамических (больших) нагрузках на вал, можно использовать схему подключения пусковых конденсаторов с помощью токового реле, которое позволяет в момент больших нагрузок на вал автоматически подключать и отключать пусковые конденсаторы (рис.3).

При подключении обмоток по схеме, приведенной на рис.4, мощность электродвигателя составляет 75% от номинальной мощности в трехфазном режиме, т. е. потери составляют примерно 25%, поскольку обмотки А и В включены противофазно на полное напряжение 220 В, а напряжение вращения определяется включением обмотки С. Фазирование обмоток показано точками.

Способ 4. Резисторно-индуктивноемкостные преобразователи сети

Более практичны и удобны в работе с такими двигателями резисторно-индуктивноемкостные преобразователи сети с одной фазой 220 В в трехфазную, с токами в фазах до 4А и сдвигом напряжений в фазах около 120°. Такие устройства универсальны, монтируются в жес­тяном корпусе и позволяют под­ключать трехфазные электродвигатели мощностью до 2,5 кВт в однофазную сеть 220 В практически без потери мощности.

В преобразователе используется дроссель с воздушным зазором. Устройство дросселя показано на рис.6. При правильном подборе R, С и соотношения витков в секциях обмотки дросселя такой преобразователь обеспечивает нормальную длительную работу электродвигателей независимо от их характеристик и степени нагрузки на вал. Вместо индуктивности дано индуктивное сопротивление XL, так как его проще измерить: обмотка дросселя крайними выводами через амперметр подключается к напряжению 100…220 В частотой 50 Гц параллельно с вольтметром. Индуктивное сопротивление (активным можно пренебречь) практически определяется как отношение напряжения в вольтах к току в амперах XL=U/J.

Конденсатор С1 должен выдержи­вать напряжение не менее 250 В, С2 — не менее 350 В. Если использовать конденсаторы КБГ, МБГ-4, то напряжение соответствует номиналу, указанному на маркировке, а конденсаторы МБГП, МБГО при включении в цепь переменного тока должны иметь примерно двукратный запас по напряжению. Резистор R1 должен быть рассчитан на ток до ЗА, т.е. на мощность около 700 Вт (наматывается никелево-хромовой проволокой диаметром 1,3…1,5 мм на фарфоровой трубке с передвигающейся скобой, позволяющей получать нужное сопротивление для разных мощностей двигателя). Резистор должен быть защищен от перегрева, огражден от других элементов, токоведущих частей, от прикосновения людей. Металлическое шасси корпуса необходимо заземлить.

Сечение магнитопровода дросселя S=16…18cm2, диаметр провода d=l,3…1,5 мм, общее число витков W=600…700. Форма магнитопровода и марка стали — любые, главное — предусмотреть воздушный зазор (а следовательно, возможность менять индуктивное сопротивление), которое устанавливается винтами (рис.6). Для устранения сильного дребезжания дросселя между Ш-об-разными половинами магнитопровода прокладывается деревянный брусок и зажимается винтами. В качестве дросселя подходят силовые трансформаторы от ламповых цветных телевизоров мощностью 270…450 Вт. Вся обмотка дросселя выполняется в виде одной катушки с тремя секциями и четырьмя выводами. Если использовать сердечник с постоянным воздушным зазором, придется изготовить пробную катушку без промежуточных отводов, собрать дроссель с примерным зазором, включить в сеть и измерить XL. Затем для подгонки полученного значения к требуемому. XL нужно отмотать или домотать несколько витков. Выяснив необходимое число витков, мотают необходимую катушку, разделив каркас на секции в отношении W1:W2:W3=1:1:2. Так, если общее число витков равно 600, то Wl =W2= 150, a W3=300. Чтобы увеличить выходную мощность преобразователя и избежать при этом несимметрии напряжений, нужно изменить значения XL, Rl, Cl, С2, которые рассчитываются из тех соображений, что токи в фазах А, В и С должны быть равны при номинальной нагрузке на вал двигателя. В режимах недогрузки двигателя несимметрия напряжений фаз не опасна, если наибольший из токов фаз не превышает номинальный ток двигателя. Пересчет параметров преобразователя на другую мощность производится по формулам:

С1=80Р;
С2=40Р;
Rl = 140/P;
XL = 110/P,
W=600/ Р,
S=16P,
d=1,4P;

где P — мощность преобразователя в киловаттах, в то время как паспортная мощность двигателя — это его мощность на валу. Если коэффициент полезного действия двигателя неизвестен, его можно брать в среднем 75…80%.

Источник: Радиолюбитель 3’1996

Adblock
detector

Основной вопрос о 3-фазном двигателе в соединении Y

\$\начало группы\$

Я техник-электрик, но в школе я имел дело в основном с DC (электроникой) и программированием, а сейчас на моей работе мы в основном занимаемся трехфазными двигателями, поэтому я хотел бы лучше понимать некоторые вещи, которыми я занимаюсь.

Обычно, когда я подключаю трехфазный двигатель, он имеет шесть проводов, и вы можете подключить его в конфигурации звезды или треугольника.

Итак, я подключал двигатель дома, и это был трехпроводный трехфазный двигатель, поэтому я погуглил, и он сказал, что двигатель уже подключен в конфигурации звезды, поскольку это двигатель D / Y 220 В / 380 В.

Итак, теперь я хочу знать, что при подключении к источнику питания 380 В и в конфигурации «звезда» будет ли это так же, как при использовании однофазного двигателя?

  • двигатель
  • базовый

\$\конечная группа\$

1

\$\начало группы\$

… и он говорит, что двигатель уже подключен в звезду, так как это двигатель D/Y 220В/380В.

Ты не можешь этого предположить. Добавьте красиво обрезанное, сфокусированное фото паспортной таблички, и мы сможем вам помочь. Если есть доступ к внутренним клеммам, выложите и это фото.

Итак, теперь я хочу знать, что при подключении к источнику питания 380 В в конфигурации «звезда» будет ли это то же самое, что и при использовании однофазного двигателя?

Нет. Трехфазный двигатель использует чередование фаз для задания направления вращения. Однофазный двигатель запустится либо по часовой стрелке, либо против часовой стрелки, если вообще запустится. Чтобы задать направление, требуется вторая обмотка с последовательным конденсатором, чтобы ввести фазовый сдвиг в токе. Небольшого смещения по фазе достаточно, чтобы гарантировать запуск в заданном направлении.

Можно добавить конденсатор к трехфазному двигателю, чтобы получить такой эффект, но это может быть не так хорошо, как правильно спроектированный однофазный двигатель с пусковым конденсатором.

\$\конечная группа\$

0

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как выбрать конденсаторы для подключения однофазного и трехфазного электродвигателя к сети 220 В

Часто бывает, особенно в быту, что асинхронный электродвигатель необходимо подключить к стандартной однофазной сети переменного тока с рабочее напряжение 220 вольт. И двигатель трехфазный! Эта задача типична, когда нам нужно установить наждак или сверлильный станок, например, в гараже.

Чтобы все правильно устроить, используют так называемые пусковые и рабочие (фазосдвигающие) конденсаторы. Вообще конденсаторы бывают разных типов, разной емкости, и прежде чем приступить к построению схемы, необходимо выбрать конденсаторы соответствующего типа, номинального напряжения и правильно рассчитать их требуемую емкость.

Всем известно, что электрический конденсатор представляет собой две проводящие пластины, разделенные диэлектриком, и служит для накопления, временного хранения и передачи электрического заряда, то есть электрической энергии.

Конденсаторы бывают двух типов: полярные и неполярные. Неполярные можно использовать в цепях переменного тока, полярные — нет. Если полярный конденсатор включить в цепь переменного тока, то очень скоро произойдет короткое замыкание в диэлектрическом слое, и конденсатор выйдет из строя. Неполярные одинаково эффективно реагируют на напряжение любой полярности, подаваемое на его обкладки, а также на переменное напряжение.

Итак, выбирая рабочий конденсатор для трехфазного двигателя, необходимо учитывать несколько основных параметров рабочей цепи переменного тока. Приведенная ниже формула расчета емкости рабочего конденсатора в микрофарадах, при частоте тока в сети 50 Гц, выглядит так:

Здесь, в зависимости от схемы соединения обмоток статора двигателя («звезда» или «треугольник»), коэффициент в начале формулы примет значение 4800 для «треугольника» или 2800 для «звезды» ». I — номинальное значение эффективного тока статора подключенного двигателя.

Номинальный ток I указывается на заводской табличке (информационной табличке) на корпусе двигателя или, если табличка затерта, измеряется токоизмерительными клещами в одной из фаз при нормальном трехфазном питании двигателя. U — действующее (действующее значение) переменное напряжение сети, к которой будет подключен двигатель с конденсатором, например 220 вольт.

Существует и более простой подход к выбору емкости рабочего конденсатора — на каждые 100 Вт мощности двигателя при соединении звездой берется 7 мкФ емкости конденсатора. Если соединение треугольником, то емкость на 100 Вт будет 12 мкФ.

При выборе емкости конденсатора очень важно не превышать расчетную, иначе ток через обмотку статора превысит номинал, двигатель перегреется и вообще может быстро сгореть.

При пуске двигателя под нагрузкой, а это часто бывает, так как наждачный круг или буровой инструмент имеют значительную массу, пусковой ток должен быть больше номинального тока.

Для этого параллельно рабочему подключается дополнительный пусковой конденсатор на время пуска. Этот конденсатор нужен только на несколько секунд, пока двигатель не наберет номинальные обороты. После этого пусковой конденсатор отключается и в цепи остается только рабочий фазосдвигающий конденсатор.

Емкость пускового конденсатора выбирается в 2,5-3 раза больше емкости рабочего конденсатора. Причем номинальное напряжение этого конденсатора должно быть по возможности не менее чем в 1,5 раза больше сетевого напряжения питания. Иногда для получения требуемой пусковой емкости и запаса по напряжению применяют даже последовательно включенные конденсаторы.

Если двигатель не трехфазный, а однофазный, то он может иметь пусковую обмотку, служащую для создания крутящего момента в секундах пуска. Также должен быть фазосдвигающий конденсатор. А вот однофазные двигатели могут работать в различных режимах.

Если пусковой конденсатор и пусковая обмотка питаются только при пуске, то на 1 киловатт мощности двигателя берите 70 мкФ. Если рабочий конденсатор вместе с дополнительной обмоткой все время питать, то брать около 30 мкФ на киловатт.

Если пусковой конденсатор подключен в момент пуска, а рабочий конденсатор продолжает подключаться в процессе работы оборудования, то, как правило, значение суммарной емкости пускового и рабочего конденсаторов выбирают из соотношения 1 мкФ на 100 Вт мощности.

Информация в этой статье поможет вам рассчитать емкость рабочего и пускового конденсаторов. Пусковой конденсатор удобно приспособить так, чтобы он подключался и отключался специально запускаемой кнопкой без фиксации. Однако, если после точных расчетов и подключения конденсатора двигатель в процессе работы начинает сильно греться, емкость рабочего конденсатора следует уменьшить.
