Расчет мощности радиаторов отопления: Как произвести расчет секций радиаторов отопления

Расчет мощности радиатора отопления: формула

Что нужно для расчета мощности радиаторов отопления

Тепло, которое передается радиаторами воздуху в помещении, должно обязательно компенсировать тепловые потери помещения. В упрощенном виде это соответствует тому, что на каждые 10 кв.м площади комнаты понадобится устанавливать биметаллические радиаторы с тепловой мощностью не меньше 1 кВт. На практике данный показатель следует увеличить на 15%, то есть полученная мощность радиатора умножается на 1,15. На сегодняшний день есть и более точные расчеты необходимой мощности стальных радиаторов, которые используют специалисты, однако для грубой оценки будет достаточно и предложенного метода. При данном методе расчета батареи могут оказаться немного большей мощности, чем это необходимо, однако возрастет качество системы отопления, при котором может быть возможной более точная настройка и низкотемпературный отопительный режим.

Схема радиаторов отопления.

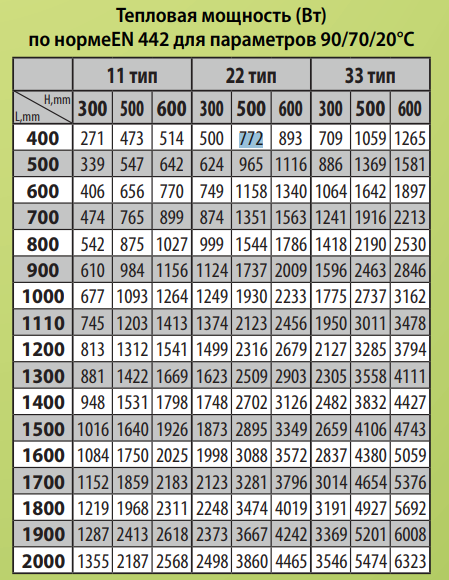

При приобретении стальных радиаторов в паспорте прибора отопления указываются размеры устройства в миллиметрах.

На сегодняшний день в продаже существуют радиаторы, которые имеют высоту 20, 30, 40, 50 и 60 см. Приборы имеющие высоту 20 и менее сантиметров, называются плинтусными. Высота в 60 см является традиционной высотой для старых чугунных батарей, в связи с чем новые радиаторы, которые имеют высоту 60 см, могут с легкостью их заменить.

Формула расчета мощности радиаторов отопления.

В данный момент в большинстве случаев используются радиаторы, которые имеют высоту 50 см, потому как в архитектуре все больше начинают использовать высокие окна и низкие подоконники, а при монтаже радиатора под окно понадобится выдержать нормативный зазор между радиатором и подоконной доской не меньше 5 см, при этом расстояние между полом и отопительным устройством должно составлять не менее 6 см. Низкие батареи выглядят компактнее, однако при одинаковой мощности будут длиннее. Следует знать, что размеры помещения не всегда дают возможность устанавливать более длинные радиаторы.

Говоря о том, как рассчитать мощность, следует отметить, что в паспорте устройства отопления рядом с мощностью, к примеру, 1905 Вт, будут указаны цифры расчетного перепада температуры, например, 70/55. Это значит, что в случае охлаждения с 70°С до 55°С радиаторы со своей поверхности отдадут 1905 Вт тепловой мощности. Многие продавцы указывают мощность радиаторов исключительно для перепада 90/70. В случае использования подобных устройств отопления для среднетемпературных систем с перепадом 70/55 мощность тепловой отдачи подобных радиаторов будет меньше, чем та, которая заявлена в паспорте. Именно поэтому при выборе батарей для низко- (55/45) и среднетемпературных отопительных систем их фактическую мощность понадобится пересчитывать.

Вернуться к оглавлению

Формула расчета мощности радиатора отопления

Варианты присоединения радиаторов.

Для того чтобы рассчитать мощность прибора отопления, существует следующая формула:

Q=k×A×dT, где k – коэффициент тепловой отдачи прибора отопления (Вт/кв.м°С), А – площадь поверхности прибора отопления, которая передает тепло (кв.м), dT – температурный напор (°С).

Из паспортных данных радиаторов становится известна мощность радиатора (Q) и температурный напор (dT), который соответствует данной мощности. Подставляя данные значения в формулу, следует рассчитать произведение k×A. Таким образом, станут известны все составляющие формулы. Если подставить значение dT, которое равняется 50°С или 30°С (в зависимости от средне- и низкотемпературных систем отопления), будет возможность найти мощность имеющихся радиаторов для данных систем. Кроме того, мощность подобных устройств можно пересчитать на свой температурный напор (dT) в случае, если по каким-либо причинам хозяина квартиры не устраивают нормативные величины 30°С и 50°С. Для этого понадобится использовать ту же самую формулу.

Теплоотдача радиаторов в зависимости от способа установки.

К примеру, необходимо выбрать отопительные радиаторы для комнаты, которая имеет площадь 16 кв.м. Для того чтобы отопить данную площадь, понадобятся батареи, которые имеют мощность 1,6 кВт. Данное число умножается на коэффициент 1,15, и получается 1,84 кВт. Далее останется только прийти в магазин и выбрать батареи, которые подходят по мощности и размеру.

Например, был найден прибор, в паспортных данных которого обозначается мощность 1905 Вт (1,9 кВт). Понадобится изучить паспортные данные и найти информацию по поводу того, что данную мощность устройство может выдать исключительно при температурном напоре в 60°С (90/70). Однако заранее известно, что имеющаяся система отопления будет выполнена с качественной регулировкой температуры теплового носителя – с использованием трехходовых смесителей. Она будет работать в низкотемпературном режиме (55/45) с напором температуры dT = 30°C. Соответственно, необходимо пересчитать мощность радиатора, который предлагается. По формуле либо паспортным данным надо найти величину произведения k×A=31,75 Вт/°С и вставить обновленные данные в формулу, которая необходима для расчета мощности.

Q=k×A×dT=31,75×30=956 Вт, что составит приблизительно 50% от необходимой мощности.

Далее можно поступить несколькими способами:

• приобрести вместо одного устройства два;
• произвести расчет мощности одной секции батареи и на основании данного расчета подобрать отопительный прибор с необходимым количеством секций;
• выполнить поиск других приборов, которые будут удовлетворять необходимым требованиям.

Следует добавить, что при приобретении батарей для низкотемпературных систем отопления (dT=30°C), в паспортных данных которых указывается температурный напор в 60°С, результат во всех случаях остается один – количество секций устройства понадобится удвоить. В других случаях, когда в паспорте указываются другие температурные напоры либо к расчетному напору температуры существуют собственные требования, мощность батарей необходимо пересчитать.

Вернуться к оглавлению

Влияние места расположения на расчет мощности батареи отопления

На отдачу от радиаторов тепла в помещение влияет и место расположения устройства в комнате, а также способ его подключения к трубопроводу.

Таблица-пример расчета секций радиатора на комнату.

Батареи размещаются прежде всего под световыми проемами. Окно всегда является местом наибольших тепловых потерь, несмотря на то, какие стеклопакеты установлены в квартире. Радиатор, который размещен под окном, будет нагревать воздух вокруг себя.

Горячих воздух поднимется вверх и создаст перед окном тепловую завесу, которая препятствует распространению холода от окна. Помимо того, холодный воздух от окон тут же перемешается с теплым воздухом, который поднимается от отопительного устройства. Он усиливает конвекцию полностью во всем помещении, тем самым способствуя более быстрому прогреву всего воздуха в помещении.

Рекомендуется позаботиться о том, чтобы радиаторная гармошка имела длину, которая равняется всей ширине окна. В крайнем случае – не меньше 50% длины проемов. Вертикальные оси проемов окон и радиаторов совмещают, допустимое отклонение – 50 мм.

В угловой комнате могут размещаться дополнительные приборы вдоль наружных глухих стенок, по возможности ближе к наружным углам. В случае использования стояковых отопительных систем стояки необходимо размещать в углах помещения. При этом особенно важно стояки разместить в наружных углах угловых комнат. Все дело в том, что наружные углы дома подвергаются воздействию холодного воздуха, в отличие от стен, с двух сторон.

Разместив стояки отопления в углах, можно обеспечить их прогрев и снизить вероятность почернения стенок.

Вернуться к оглавлению

Как нужно размещать приборы

Расчет поправочного коэффициента.

Приборы отопления размещаются таким образом, чтобы был обеспечен их осмотр, ремонт и очистка. Если используется ограждение (экран) либо декорирование аппаратов, то в расчет тепловой мощности батарей понадобится внести коррективы. Мощность приборов, которые приобретаются, должна рассчитываться с поправочным коэффициентом. (ИЗОБРАЖЕНИЕ 1)

Присоединение к радиаторам труб может быть одностороннее и двухстороннее. В случае присоединения труб с разных сторон теплоотдача приборов возрастет, однако рациональнее выполнять одностороннее подключение. С разных сторон подключаются радиаторы, которые имеют больше 20 секций, а также те, которые имеют число приборов на сцепке больше 1.

Тепловой поток устройства зависит от расположения мест отвода и подачи теплоносителя. При подаче теплового носителя в верхнюю часть и его отводе из нижней части теплопередача возрастет. При направлении движения снизу вверх теплопередача понижается. В случае установки отопительных приборов в несколько ярусов по высоте рекомендуется обеспечить движение теплового носителя сверху вниз.

Индивидуальное регулирование тепловой передачи отопительных аппаратов может быть автоматическим и ручным. Термостатные вентили имеют возможность регулировать пропуск теплового носителя таким образом, чтобы были достигнуты самые лучшие показатели теплообмена на полностью всех участках отопительного прибора в частном доме.

Расчет радиаторов отопления

Для поддержания комфортной температуры в помещении в отопительный период необходимо правильно рассчитать мощность и количество секций радиаторов отопления, которые необходимо установить в данном помещении. Маленькая мощность радиаторов или малое количество секций не позволит получить комфортную температуру, и в помещении все время будет холодно. Слишком большая мощность радиаторов или большое количество секций приводит к слишком высокой температуре в помещении. Поэтому для поддержания комфортной температуры приходится лишний раз устраивать проветривание помещения, что приводит к перерасходу энергоресурсов, затрачиваемых на отопление.

Полный тепловой расчет теплоснабжения любого помещения выполняется в соответствии со Строительными Нормами и Правилами (СНиП). Этот расчет достаточно сложный и учитывает целую массу факторов:

• климатическую зону, в которой расположено помещение;
• тепловые потери за счет конструкции стен, полов, потолков, окон и дверей;
• наличие вентиляции;
• дополнительные требования к температурному режиму в помещении и т.д.

Рядовой потребитель для расчета радиаторов отопления для жилых помещений может воспользоваться более простой методикой, приведенной ниже.

Для расчета мощности радиаторов необходимо знать кубатуру (полезный объем) отапливаемого помещения:

V=S•h,

где V – кубатура (м3), S – полезная площадь (м2), h – высота потолков (м).

В соответствии с СНиП для климатической зоны Беларуси, Украины и европейской части России на обогрев 1 м3 жилого помещения стандартной застройки (жилые многоэтажные дома, загородные дома, коттеджи и т.п.) требуется 41 Вт тепловой мощности. Таким образом, для обогрева помещения объемом V необходима тепловая мощность:

Q=41•V.

Обычно для надежности, на случай особо холодных зим, полученное значение тепловой мощности увеличивают на 20%.

Теперь, зная требуемую тепловую мощность, можно легко определить требуемое количество секций радиаторов для отопления данного помещения.

Для этого необходимо полученное значение требуемой тепловой мощности (с учетом 20%) разделить на тепловую мощность одного радиатора, которая подразумевает количество тепла, которое отдает радиатор при охлаждении от температуры нагрева до 20°С, и обычно указывается в сопроводительной технической документации на радиатор (паспорт, руководство по эксплуатации или этикетка). Тепловая мощность радиатора зависит от материала, из которого он изготовлен. Так, чугунный радиатор имеет мощность 110 Вт, алюминиевый — 110-160 Вт, стальной трубчатый — 85 Вт. Биметаллический радиатор имеет самую большую тепловую мощность — 199 Вт.

Расчет радиаторов отопления Часть 1

Смотрите это видео на YouTube

Кроме того, для обеспечения более экономичной работы радиаторов отопления рекомендуется устанавливать на каждый радиатор индивидуальный регулятор температуры, который за счет изменения потока теплоносителя поступающего в радиатор, позволит регулировать его тепловую мощность.

Нужно помнить, что радиатор отопления должен быть установлен согласно требованиям. В противном случае будет наблюдаться ухудшение теплоотдачи радиатора или будут возникать дополнительные теплопотери через стены или окна. И приведенный расчет станет некорректен.

Мощность радиаторов отопления, как определить своими руками, инструкция, фото, видео

Грамотно устроенная система отопления обеспечит жилье необходимой температурой и будет комфортно во всех помещениях в любую погоду. Но чтобы передать тепло воздушному пространству жилых помещений, нужно знать необходимое количество батарей, не так ли?

Рассчитать это поможет расчет радиаторов отопления, основанный на расчетах тепловой мощности, требуемой от установленных отопительных приборов.

Вы когда-нибудь делали такие расчеты и боитесь ошибиться? Мы поможем вам разобраться в формулах — в статье описан подробный алгоритм расчета, проанализированы значения отдельных коэффициентов, используемых в процессе расчета.

Чтобы вам было проще разобраться в тонкостях расчета, мы подобрали тематические фотографии и полезные видео, объясняющие принцип расчета мощности отопительных приборов.

Упрощенный расчет компенсации тепловых потерь

Любые расчеты основаны на определенных принципах. В основу расчета необходимой тепловой мощности батарей положено понимание того, что исправно функционирующие отопительные приборы должны полностью компенсировать тепловые потери, возникающие при их эксплуатации из-за особенностей отапливаемых помещений.

Для жилых помещений, расположенных в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в ряде случаев подходит упрощенный расчет компенсации тепловых утечек.

Для таких помещений расчет производится исходя из нормативной мощности 41 Вт, необходимой для обогрева 1 куб.м. жизненное пространство.

Чтобы тепловая энергия, выделяемая отопительными приборами, направлялась именно на обогрев помещений, необходимо утеплить стены, чердаки, окна и полы.

Формула для определения тепловой мощности радиаторов, необходимой для поддержания оптимальных условий проживания в помещении, выглядит следующим образом:

Q = 41 х V ,

Где V — объем отапливаемого помещения в кубометрах.

Полученный четырехзначный результат можно выразить в киловаттах, уменьшив его из расчета 1 кВт = 1000 Вт.

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов определяются особенностями их конструкции — в легком алюминиевом корпусе находится стержень из антикоррозионной стали, контактирующий с теплоносителем. Такой симбиоз материалов придает им антикоррозийную стойкость, высокую теплоотдачу и малый вес, что облегчает процесс монтажа.

К недостаткам относятся высокая стоимость и низкая пропускная способность.

Исходя из вышеизложенного, полуметаллические радиаторы можно использовать для частных домов с индивидуальным отоплением, но только биметаллические радиаторы выдерживают агрессивную водную среду центрального отопления.

Конструктивно данные виды отопительных приборов делятся на монолитные и секционные. Первые в два раза превосходят второй тип по сроку службы и в три раза — по рабочему давлению. И, как следствие, по себестоимости.

Практический пример расчета тепловой мощности

Исходные данные:

1. Угловая комната без балкона на втором этаже двухэтажного шлакоблочного оштукатуренного дома в безветренном районе Западной Сибири.
2. Длина помещения 5,30 м Х ширина 4,30 м = площадь 22,79 кв.м.
3. Ширина окна 1,30 м Х высота 1,70 м = площадь 2,21 кв. м.
4. Высота помещения = 2,95 м.

Последовательность расчета:

900 64 х = 0,8

Площадь помещения в кв.м.:	S = 22,79
Ориентация окна — юг:	R = 1,0
Количество наружных стен — две:	K = 1,2 9006 5
Изоляция наружных стен — стандарт:	U = 1,0
Минимальная температура — до -35 °С:	T = 1,3
Высота помещения — до 3 м:	H = 1,05
Комната наверху — неутепленный чердак:	W = 1,0
Рамы — стеклопакеты однокамерные:	G = 1,0
Соотношение площадей окна и помещения — до 0,1:
Расположение радиатора — под подоконником:	Y = 1,0
Подключение радиатора — по диагонали:	Z = 1,0
Всего (не забудьте умножить на 100):	Q = 2 986 Вт

Ниже описано, как рассчитать количество секций радиатора и необходимое количество батарей. Он основан на полученных результатах тепловой мощности с учетом размеров предполагаемых мест установки отопительных приборов.

Вне зависимости от результата, в угловых комнатах рекомендуется оборудовать радиаторами не только оконные ниши. Батареи следует устанавливать у «глухих» наружных стен или у углов, подвергающихся наибольшему промерзанию из-за уличного холода.

Как выбрать чугунный радиатор

На какие характеристики радиатора следует обратить внимание при выборе радиаторов? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитывается теплоотдача;
• теплопередача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое может выдержать радиатор. Чем выше этажность здания, тем оно должно быть прочнее. Второй обозначает, с какой температурой теплоноситель подается в радиатор и с какой выходит из него для последующего нагрева. Итак, показатель 90/70 означает, что вода, поступающая в первую секцию батареи, имеет температуру 90 градусов. а на выходе из его последней секции — 70 град. Теплоотдача – это показатель, показывающий, сколько тепла отдает секция радиатора за время остывания воды в ней от температуры на входе (например, 90 градусов) до температуры на выходе (например, 70 градусов).

Отдельного внимания заслуживает форма приобретенного радиатора. Не секрет, что предубеждение к чугунным радиаторам вызвано тем, что при упоминании о них многие вспоминают знакомую с детства «чугунную гармошку» под окном. Ведь обычные «ребристые батареи» имеют небольшую и малоэффективную площадь нагрева (теплообмена) — так для сечения привычного радиатора МС 140 этот показатель равен 0,23 кв. м.

Часть тепла поступающего теплоносителя теряется «по пути» от котла отопления до батареи водяного отопления, т.к. для таких систем используются массивные подводящие трубы. Кроме того, для нагрева воды до расчетной температуры 90 градусов. подходят только паровые котлы большой мощности. Поэтому в частных домах система отопления иногда работает в более низком температурном режиме.

Однако современные чугунные радиаторы как по внешнему виду, так и, соответственно, по параметрам могут существенно отличаться от своих предшественников – «гармошек». Сохраняя все достоинства традиционных чугунных батарей, он лишен многих их недостатков. Итак, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и малую мощность (70 Вт).

Однако собранный из них радиатор, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) дает широкий направленный тепловой поток. Другие производители также предоставляют широкий выбор таких радиаторов.

Преимущество современных чугунных радиаторов в том, что многие модели позволяют собирать батареи необходимой мощности из отдельных секций.

Радиаторы, реализуемые в сборе (например, Conner, STI Breeze и некоторые другие) формируются из числа секций, предназначенных для помещений различной площади на основании инженерного расчета необходимой тепловой мощности на квадратный метр помещения.

Например, вы можете приобрести один радиатор по 4-6-8-12 секций или два радиатора по 4 (6, 8 секций).

Удельная тепловая мощность батарейных секций

Еще до выполнения общего расчета необходимой теплоотдачи отопительных приборов необходимо решить, какие сборно-разборные батареи из какого материала будут установлены в помещениях.

Выбор должен основываться на характеристиках системы отопления (внутреннее давление, температура теплоносителя). При этом не следует забывать о сильно различающейся стоимости покупаемой продукции.

О том, как правильно рассчитать необходимое количество разных батарей для отопления, пойдет речь далее.

При температуре теплоносителя 70°С стандартные 500 мм секции радиаторов из разнородных материалов имеют неодинаковую удельную теплоотдачу «q».

1. Чугун — q = 160 Вт (удельная мощность одной чугунной секции). Радиаторы из этого металла подходят для любой системы отопления.
2. Сталь — q = 85 Вт . .. Стальные трубчатые радиаторы выдерживают самые суровые условия эксплуатации. Их секции красивы своим металлическим блеском, но обладают наименьшим тепловыделением.
3. Алюминий — q=200 Ватт … Легкие, эстетичные алюминиевые радиаторы следует устанавливать только в автономных системах отопления, в которых давление менее 7 атмосфер. А вот по теплоотдаче их секции не имеют себе равных.
4. Биметалл — q = 180 Ватт … Внутренности биметаллических радиаторов изготовлены из стали, а теплоотводящая поверхность из алюминия. Эти батареи выдерживают все виды давления и температурных условий. Удельная тепловая мощность биметаллических секций также на высоте.

Приведенные значения q достаточно условны и используются для предварительных расчетов. Более точные цифры содержатся в паспортах приобретаемых отопительных приборов.

Фотогалерея

Фото из

Преимущества секционного принципа сборки

Основные правила сборки отопительных приборов медный радиатор ваз 2106 весит?

Если на старой копейке сдох родной медный радиатор, найти ему замену очень просто и не так дорого, как если взять оригинальный.

Можно смело ставить алюминий для ВАЗ 2103-2106.

Лично я брал себе от производителя LUZAR.

Доработка требует докупки патрубков (квасцы 2106), прямых рук и пары часов свободного времени.

Экономия финансов в 2,5 раза.

Код Лузара LRc 0106

OEM номер: 2106-1301012

Размер сердечника, мм: 450*342*32

Где купить

Применяемость для А/М

Марка — LRc — Luzar Radiator Cooler

900 04 Мы производим сотни моделей радиаторы охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения рассеивает лишнее. подробнее

Торговая марка — LRc — Luzar Радиатор радиатора

Мы производим сотни моделей радиаторов охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения отводит лишнее тепло от двигателя автомобиля через охлаждающую жидкость, тем самым поддерживая оптимальную температуру 85-100°С (в зависимости от марки автомобиля).

По конструкции радиаторы системы охлаждения от LUZAR

Радиаторы охлаждения LUZAR можно разделить на три типа:

1. Трубчато-пластинчатые, сборные, алюминиевые. Состоит из алюминиевых пластин, через которые проходят алюминиевые трубки, по которым течет теплоноситель. Баки на этих радиаторах сделаны из пластика. Радиаторы охлаждения этого типа применяются для двигателей с небольшой кубатурой — из-за ограниченной теплоотдачи; обладают наилучшей жесткостью и малым весом, а также наименьшей стоимостью.
2. Лента трубчатая несобранная (паяная), алюминий. Гофрированная алюминиевая лента в таком радиаторе расположена между алюминиевыми плоскоовальными трубками. Баки-радиаторы этого типа могут изготавливаться как из пластика (наиболее распространенный), так и из металла (чаще всего используются радиаторы охлаждения грузов). Конструкция неразборных (паянных) алюминиевых радиаторов охлаждения наиболее универсальна, что позволяет создавать теплообменники с любыми заданными характеристиками. Они имеют малый вес и относительно высокую жесткость, а также оптимальную цену.

Лента трубчатая несобранная (паяная), медно-латунная. Конструкция очень близка к типу 2 — между медными плоскоовальными трубками расположены медные полоски, сложенные в виде «гармошки». При этом баки на таких радиаторах охлаждения используются латунные — с целью повышения общей жесткости конструкции. Медные радиаторы охлаждения — благодаря высокой удельной теплоемкости меди — обладают отличными показателями теплопередачи. Однако из-за высокой мягкости меди радиаторы охлаждения из этого металла вынуждены иметь узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения на максимальную эффективность. Также у медных радиаторов самая высокая цена и самая низкая жесткость на кручение, изгиб и внутреннее давление. В связи с этим медные радиаторы «устарели» и постепенно выводятся из употребления.

LUZAR: гарантия и надежность

Мы производим радиаторы по стандартам производителей автомобилей. Каждое изделие проходит испытания избыточным давлением и агрессивной средой, чтобы на этапе производства можно было выявить коррозионные дефекты и протечки.

Продукция LUZAR распространяется через магазины-партнеры, список которых можно найти в разделе «Где купить?» Раздел. В этих же магазинах вы сможете обменять радиатор охлаждения, если обнаружите брак или несовместимость с вашим автомобилем.

На вопросы по производству, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.

Технические характеристики

Описание продукта

Группа по каталогу. Система охлаждения Двигатель

Описание Радиатор

ООО «Оренбургский радиатор» занимается разработкой, внедрением и серийным производством радиаторной продукции, которая используется в производстве тракторов, комбайнов, сельскохозяйственной техники, а также отечественных автомобилей и грузовики.

Уже среди выпускаемой продукции насчитывается более 500 наименований продукции, пользующейся спросом не только в России, но и за рубежом (в Белоруссии, Казахстане, Украине, Польше, Венгрии, Туркменистане, Германии, Чехии, Пакистане и др. .).

automotocity.com

Расчет количества секций радиатора

Сборно-разборные радиаторы из любого материала хороши тем, что отдельные секции можно складывать или убирать для достижения расчетной тепловой мощности.

Для определения необходимого количества «N» секций батарей из выбранного материала следуйте формуле:

N = Q/q ,

Где:

• Q = рассчитанная ранее необходимая тепловая мощность приборов для обогрева помещения,
• q = удельная тепловая мощность отдельной секции батарей, предназначенных для установки.

Рассчитав общее необходимое количество секций радиаторов в помещении, нужно понять, сколько батарей нужно установить. Этот расчет основан на сравнении размеров предполагаемых мест установки отопительных приборов и размеров батарей с учетом подачи.

элементы батареи соединяются ниппелями с разнонаправленной наружной резьбой с помощью радиаторного ключа, при этом в места соединений устанавливаются прокладки

Для предварительных расчетов можно вооружиться данными о ширине секций разных радиаторов:

• чугун = 93 мм,
• алюминий = 80 мм,
• биметалл = 82 мм.

При изготовлении сборно-разборных радиаторов из стальных труб производители не придерживаются определенных стандартов. Если вы хотите поставить такие аккумуляторы, следует подойти к вопросу индивидуально.

Вы также можете воспользоваться нашим бесплатным онлайн калькулятором для расчета количества секций:

Увеличенный радиатор охлаждения — DRIVE2

Всем привет, наконец-то мы воплотили нашу старую идею в металле, а точнее в меди. Увеличенный радиатор охлаждения.

Полный размер

В интернете и просто в личном общении много людей, которые жалуются на нагрев двигателей, особенно в горах. В основном это владельцы автомобилей «автомат» с разными моторами.

Решено начать с изготовления самого большого радиатора с тремя рядами сот (есть вариант с двумя) толщиной 70 мм по сотам (двухрядный имеет толщину 46 мм по сотам)

стандартный алюминий толщиной 35 мм в сотах.

Были опасения, что такая толщина не влезет в стандартный моторный отсек, но как оказалось все влезает, не без усилий конечно.

Ставим этот радиатор на патруль в комплектации с двигателем тд42т и АКПП. Технические данные автомобиля Лифт 2″, шины 35″ м/т, главные пары в редукторах 4.375.

Рассказ в мелких деталях здесь особого смысла не имеет, т.к. для товара будет составлена ​​своего рода инструкция по установке с фото и отправлена ​​тем, кто собирается устанавливать наш товар

Короче, нужно внимательно, без отслаивания, а совсем чуть-чуть, подогните нижние края «брызговиков» (арок) в районе нижней части радиатора, подрежьте диффузор в нескольких местах (если он сохранился) и подрежьте верхнюю и нижние патрубки охлаждения для компенсации толщины радиатора (в случае с двухрядным радиатором все проще).

Также мы провели тесты, повесив датчики температуры на входе и выходе радиатора, чтобы иметь объективную оценку происходящего и понять, стоит ли игра выделки и потраченных денег. И конечно оба взвешивали))). Стандартный радиатор имеет вес 8 кг. Медный 23 кг.

Для начала замерили работу штатного радиатора, затем увеличенного медного.

И так первое фото, это работа штатного радиатора, температура воздуха на улице минус 5

Второе фото, температура медного радиатора, температура наружного воздуха 0, к машине прицеплен прицеп с грузом 400 кг.

Полный размер

Равномерное движение на скорости 60-80 Стандартный радиатор.

Полноразмерный

Плавный ход на скоростях 60-80 Увеличенный радиатор

Полноразмерные

www.drive2.ru

Повышение эффективности теплообмена 9001 1

Когда помещение обогревается радиатором, наружная стена также интенсивно нагревается в области за радиатором. Это приводит к дополнительным ненужным потерям тепла.

Для повышения эффективности отвода тепла от радиатора предлагается экранировать обогреватель с наружной стены теплоотражающим экраном.

На рынке представлены разнообразные современные теплоизоляционные материалы с фольгированной теплоотражающей поверхностью. Фольга предохраняет подогретый батареей теплый воздух от соприкосновения с холодной стеной и направляет его внутрь помещения.

Для корректной работы границы установленного отражателя должны превышать габариты излучателя и выступать на 2-3 см с каждой стороны. Зазор между утеплителем и поверхностью теплозащиты должен быть 3-5 см.

Для изготовления теплоотражающего экрана можно посоветовать Изоспан, Пенофол, Алуф. Из купленного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.

Экран, отражающий тепло обогревателя, лучше всего крепить к стене силиконовым клеем или жидкими гвоздями

Рекомендуется отделять лист утеплителя от наружной стены с небольшим воздушным зазором, например, с помощью тонкой пластиковой решетки.

Если отражатель соединяется из нескольких кусков изоляционного материала, то стыки со стороны фольги должны быть проклеены металлизированным скотчем.

Радиаторы стальные

Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они делятся на панельные и трубчатые.

В первом случае панель крепится на стену или на пол. Каждая часть состоит из двух сварных пластин, между которыми циркулирует теплоноситель. Все элементы соединяются точечной сваркой. Такая конструкция значительно увеличивает теплоотдачу. Для увеличения этого показателя несколько панелей соединяют между собой, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу равен чугуну.

Во втором случае конструкция состоит из нижнего и верхнего коллекторов, соединенных друг с другом вертикальными трубами. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора несколько секций можно соединить вместе.

Оба типа являются прочными нагревательными приборами с хорошей теплоотдачей.

Радиаторы трубчатые стальные по конструктивным соображениям могут изготавливаться в виде перегородок, лестничных ограждений, рам зеркал.

Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.

Сильные и слабые стороны алюминиевых радиаторов

Перечень положительных характеристик алюминиевых батарей:

1. Экономичность.
2. Легкий вес. То, сколько весит алюминиевая батарея, значительно упрощает установку и снятие устройств.
3. Возможность регулировки температуры.
4. Самый высокий КПД среди всех бытовых радиаторных обогревателей.
5. Презентабельный внешний вид, позволяющий использовать алюминиевые радиаторы как в обычных домах, так и в престижных заведениях.

Слабые стороны:

1. Слабость стыковых швов (иногда бывают протечки).
2. Неравномерное распределение тепла: в основном аккумулируется ребристой частью профилей.
3. Слабая конвекционная циркуляция.
4. Малый срок службы. Те же чугунные батареи служат гораздо дольше, чем 15-20 лет.
5. Могут образовываться внутренние газы.
6. Чрезмерная реакционная способность алюминия. Это самый большой недостаток данного типа батарей, из-за которого наличие малейших примесей в теплоносителе может спровоцировать разрушительные процессы на внутренних стенках.
7. Низкая устойчивость к перепадам давления.

Учитывая все эти недостатки, сфера применения алюминиевых радиаторов ограничена автономными системами отопления, которые имеют стабильно низкое давление и химически нейтральный теплоноситель. Что касается установки батарей такого типа в обычных квартирах, то на это есть даже специальный запрет со стороны соответствующих органов.

Радиатор отопления, сравнение нескольких типов

для каждого из них есть определенные условия

1. Секционный чугунный радиатор.
2. Нагревательное устройство из алюминия.
3. Приборы нагревательные биметаллические секционные.

Сравним разные типы отопительных приборов по параметрам, влияющим на их выбор и установку:

• Величина тепловой мощности отопительного прибора.
• При каком рабочем давлении. происходит эффективная работа устройства.
• Требуемое давление для опрессовки секций батареи.
• Занимаемый объем теплоносителя одной секцией.
• Каков вес обогревателя.

Следует отметить, что в процессе сравнения не следует учитывать максимальную температуру теплоносителя; высокий показатель этого значения позволяет использовать данные радиаторы в жилых помещениях.

В городских теплосетях всегда разные параметры рабочего давления теплоносителя, этот показатель необходимо учитывать при выборе радиатора, а также параметры испытательного давления. В загородных домах, в поселках с дачами теплоноситель практически всегда ниже 3 бар. а вот в городах централизованное отопление подается с давлением до 15 бар. Повышенное давление необходимо, так как есть много многоэтажных зданий.

Калькулятор мощности котла — Какой размер котла мне нужен?

Какой размер котла вам нужен? Какой котел обеспечит ваш дом достаточным количеством горячей воды и отопления, не тратя энергию и не увеличивая счета за отопление?

Правильный размер бойлера для вашего дома во многом зависит от ваших потребностей в горячей воде, но включает и другие факторы, такие как размер вашей собственности.

В этом посте мы поможем вам определить правильную выходную мощность для вашей собственности (измеряется в киловаттах или, для краткости, кВт).

Размер котла Ключевые моменты:

• Размер котла или выходная мощность измеряется в киловаттах (кВт).
• Факторы, которые следует учитывать при определении размера котла, включают размер собственности, количество радиаторов, спален и ванных комнат.
Комбинированные котлы
• обычно подходят для небольших и средних домов, тогда как системные и обычные котлы (котлы с баком) больше подходят для больших квартир.
• Приблизительно 1,5 кВт на каждый радиатор и 3 кВт на каждую ванную комнату.
• Также важно учитывать уровень изоляции, возраст дома и местный климат.
• Профессиональный установщик может оценить потребности вашей собственности и порекомендовать оптимальный размер и тип котла для вашего дома.

Какой размер котла мне нужен для моей собственности?

Размеры котлов, указанные для различных моделей, на самом деле не являются размерами или мощностью. Размер, измеряемый в киловаттах, на самом деле относится к выходной мощности, которую обеспечивает котел.



И чтобы получить бесплатные котировки котлов, просто заполните эту быструю форму, и вы получите индивидуальное предложение для вашего дома.



Как правило, чем больше тепла и горячей воды требуется для имущества и бытовых нужд, тем выше должна быть мощность в киловаттах или размер котла.

Хотя может показаться заманчивым выбрать размер котла с максимальной выходной мощностью, это может быть нецелесообразно с финансовой точки зрения, так как это, вероятно, в конечном итоге приведет к увеличению затрат на эксплуатацию и трату энергии, которая вам не нужна.

Какой размер котла мне нужен Калькулятор:

Вы можете использовать наш бесплатный калькулятор размера котла ниже, чтобы получить приблизительную оценку того, какой размер котла требуется вашему дому:

Факторы, определяющие размер котла

Существует ряд факторов. элементы, которые повлияют на наиболее подходящий размер котла для объекта. К ним относятся:

Количество спален

Размер отапливаемого помещения определяет размер необходимого котла.

Чем больше спален в собственности, тем больше размер собственности, что, в свою очередь, потребует более мощного котла.

Ознакомьтесь с нашими краткими справочными руководствами по выбору котла в зависимости от размера вашей недвижимости:



  Ознакомьтесь с последними ценами на котлы с затратами на установку - Нажмите здесь.



• Лучший котел для трехкомнатного дома.
• Лучший котел для двухкомнатного дома.
• Лучший котел для большого дома (с 4 спальнями).

Количество санузлов

Как уже упоминалось, комбинированные котлы обычно рекомендуются для небольших квартир с одним санузлом.

Напор воды также является важным фактором, особенно при выборе комбинированного бойлера, поскольку поток воды определяет, насколько быстро наливается вода в ванне или уровень воды в душе с сильным напором воды.

Если в доме несколько ванных комнат, комбинированный котел может с трудом обеспечивать требуемый более высокий расход, поэтому часто требуется система с бойлерами для горячей воды.

Хотите знать, какие производители котлов показали лучшие результаты? Ознакомьтесь с полным обзором нашего руководства по лучшим брендам котлов, а если вы пытаетесь определить лучшую компанию по установке котлов, ознакомьтесь с нашими обзорами Boiler Central, Warmzilla и Boxt.

---

Получить БЕСПЛАТНУЮ смету

От кого? Сертифицированные установщики котлов.

---

Количество радиаторов

Чем больше радиаторов установлено в доме, тем больше расширяется система отопления и увеличивается мощность, необходимая для питания системы.



И чтобы получить бесплатные котировки котлов, просто заполните эту быструю форму, и вы получите индивидуальное предложение для вашего дома.



Дом с большим количеством радиаторов и вешалок для полотенец потребует большей мощности котла для эффективного обогрева помещения.

Запомните правила размера котла:

Чтобы определить точный размер котла, который вам понадобится, т. е. выходную мощность (кВт), используйте следующую формулу:

Сложите количество радиаторов в вашем доме, используя следующую формулу. баллов:

• 1 кВт для небольших радиаторов.
• 1,5 кВт для радиатора среднего размера.
• 2 кВт для больших радиаторов.

Общая мощность обеспечит мощность, необходимую для вашего дома.

Однако, если у вас есть бойлер с накопительным баком/накопителем горячей воды, вам потребуется добавить дополнительные 3 кВт для питания бака.

Таким образом, если бы у вас было 10 радиаторов среднего размера и бак, вам бы потребовался котел на 18 кВт.

Почему?

1,5 кВт x 10 радиаторов = 15 кВт.

Плюс 3кВт на бак.

15кВт + 3кВт = 18кВт.

---

Получить БЕСПЛАТНУЮ смету

От кого? Сертифицированные установщики котлов.

---

Калькулятор размера котла

Принимая во внимание всю вышеуказанную информацию, этот быстрый бесплатный и простой в использовании калькулятор может рассчитать размер котла, необходимого для объекта, и порекомендовать ориентировочную стоимость.

Калькулятор основывает свои предложения на средних котлах и средней стоимости установки, чтобы дать приблизительную оценку затрат, связанных с установкой нового котла.

Окончательная цена установленного котла будет варьироваться в зависимости от выбранной марки котла, поставщика и стоимости установки, которая также может варьироваться в зависимости от местоположения объекта.

Интернет-поставщики котлов могут предложить экономичный способ приобретения нового котла и организации установки.

Сколько лет вашему котлу? Стоит ли задуматься о ремонте котла или начать смотреть последние цены на котлы? Ни для кого не секрет, что КПД котла со временем ухудшается.

Другие факторы, о которых следует знать

К сожалению, эффективность котла, заявленная в фирменных или рекламных материалах, может быть не достигнута после установки котла в вашем доме из-за ряда факторов, таких как:

• Изоляция – Как правило, британская недвижимость плохо изолирована, и поэтому некоторая часть энергоэффективности будет потеряна из-за выхода тепла через стены или крышу собственности. Кроме того, любые щели в окнах, дверях или почтовых ящиках могут создавать сквозняки, через которые уходит тепло.
• Давление воды. Как уже говорилось, давление воды является фактором, определяющим, какое время работы котла будет более подходящим. Колебания давления воды могут повлиять на КПД котла.

Какой тип котла вам нужен?

Одной из первых задач при покупке нового котла является определение наиболее подходящего типа котла.

Как правило, тип котла, который следует установить, определяется как требованиями к собственности, так и бытовым использованием.

При установке нового котла можно выбрать один из трех типов котлов: комбинированные (комбинированные), системные и обычные (только тепловые).

Знаете ли вы, что эффективность вашего котла может влиять на количество потребляемой им энергии и, в конечном счете, на ваши расходы на отопление?

Ознакомьтесь с нашим путеводителем по лучшим конденсационным котлам, если вам интересно узнать больше.

Вы также можете ознакомиться с нашим обзором лучших экологичных котлов, представляющих интерес.

Комбинированные котлы (комбинированные котлы)

Также известные как комбинированные котлы, они являются наиболее распространенным типом котлов, используемых в домах Великобритании. Они обеспечивают как отопление, так и горячую воду напрямую из сети без необходимости в резервуаре для воды. №

Комбинированные котлы не только помогают экономить физическое пространство, не требуя больших резервуаров, но также могут экономить энергию, не нагревая весь резервуар, нагревая только то, что требуется в точке использования.

Тем не менее, существуют ограничения для комбинированных котлов, поскольку они обычно подходят только для объектов малого и среднего размера, в зависимости от количества ванных комнат и потребностей домашнего хозяйства.

---

Получить БЕСПЛАТНУЮ смету

От кого? Сертифицированные установщики котлов.

---

Другим фактором при выборе комбинированного котла являются требования к давлению воды, необходимые для эффективной работы системы.

Хотите знать, как вы можете финансировать установку нового котла? Ознакомьтесь с нашим полным руководством по финансированию котлов, а также о потенциальных грантах на котлы, на которые вы можете иметь право.

Знаете ли вы, что не только модели котлов являются настенными, ознакомьтесь с нашим полным руководством по напольным котлам здесь.



И чтобы получить бесплатные котировки котлов, просто заполните эту быструю форму, и вы получите индивидуальное предложение для вашего дома.



Хотите знать, сколько стоит новый котел? Ознакомьтесь с нашим руководством по доступным вариантам, если вам нужен новый котел, но вы не можете его себе позволить, а также о котлах по финансированию и государственным субсидиям на котельные здесь.

Обычные (или только тепловые котлы)

Как следует из названия, этот тип котла обеспечивает только тепло, а не тепло и горячую воду, как комбинированный котел. Котлы, работающие только на тепло, снабжают радиаторы напрямую с помощью бойлера с горячей водой.

Горячая вода хранится в отдельном резервуаре для хранения горячей воды, а вода подается в систему через цистерну на чердаке.

Обычные котлы являются самым старым типом бытовых котлов и поэтому обычно рекомендуются для объектов, в которых они уже используются, а также для домов со старыми трубопроводами.

У вас общая проблема с котлом? Ознакомьтесь с нашим кратким руководством по устранению неполадок, связанных с блокировкой котла, неисправностями зажигания котла, неисправностями плат котла, неисправными переключающими клапанами и проблемами с таймером котла.

Системные котлы

Системный котел — это закрытая система, требующая котла и системы цилиндров. Системные котлы по сути являются современной версией обычного котла; так как у них больше внутренних деталей, таких как насос.

Это означает, что они быстрее устанавливаются, чем обычные котлы, и занимают меньше места (поскольку им не требуется цистерна на чердаке).

Однако большинству системных котлов также требуется больше места, чем более компактным котлам, таким как комбинированный котел.

Поскольку они также берут воду непосредственно из водопроводной сети, они не всегда подходят для районов с низким напором воды.

Какой размер котла подойдет для вашего дома? Если вы думаете о комбинированном котле, это во многом определяется количеством радиаторов в вашем доме. Ознакомьтесь с нашим полным руководством по установке нового котла здесь, если вам интересно, какой тип котла лучше всего подходит для вашего дома.

Сколько может стоить новый котел? Вы планируете перейти с обычного на двухконтурный котел? Воспользуйтесь нашим калькулятором стоимости установки котла, чтобы рассчитать стоимость.

Комбинированный, обычный или системный котел?

Итак, какой тип котла лучше всего подходит для вашего дома? Вот общие правила:

• Выберите комбинированный котел, если у вас менее 2 ванных комнат и/или дом небольшого или среднего размера.
• Выберите системный котел, если у вас есть 2+ ванные комнаты и/или дом среднего или большого размера.
• Выберите обычный котел, если он уже установлен в вашем доме.

Теперь, обладая некоторыми базовыми знаниями о различных типах котлов, мы можем перейти к другим факторам, влияющим на наиболее подходящий размер котла.

Ознакомьтесь с нашими руководствами по ценам и сравнениями котлов:

• Стоимость нового котла British Gas.
• Сколько стоит установка нового котла?
• Сколько стоит котел Vaillant?
• Стоимость котла Baxi.

Краткий обзор калькулятора размера котла

Размеры котла и маркетинговый жаргон могут показаться ошеломляющими при первом рассмотрении установки нового котла, однако в этой статье мы стремились объяснить соображения, лежащие в основе выбора размера котла.

Как уже говорилось, существуют различные соображения, которые необходимо учитывать при выборе наиболее подходящего типа котла и наиболее подходящего размера котла, а также нет никаких преимуществ в переоценке необходимого размера котла.
