Расчет накопительного водонагревателя электрического: Объем накопительного водонагревателя. Формула расчета

Калькулятор расчета объема и мощности водонагревателя или бойлера

Калькулятор расчета объема накопительного водонагревателя Калькулятор расчета необходимой мощности водонагревателя Калькулятор расчета времени нагрева водонагревателя

Здесь Вы можете самостоятельно рассчитать объём водонагревателя, мощность и время нагрева накопительного водонагревателя или бойлера.
Внизу каждого калькулятора имеется подробная инструкция по применению.

Если остались вопросы или нужна помощь в подборе, позвоните 8 (495) 222-96-98 или оставьте заявку на подбор. Мы с радостью поможем. Отправить заявку на подбор

Расчет объема накопительного водонагревателя с применением

термосмесительного клапана

Введите кол-во человек, принимающих душ

Введите кол-во человек, умывающихся в умывальниках

Введите количество моек для посуды

Введите температуру холодной воды, °C

Введите температуру смешанной воды на выходе из водонагревателя после термосмесителя, °C

Введите температуру горячей воды в водонагревателе, °C

Расход ГВС с применением термосмесительного клапана
Объем смешанной воды на выходе из водонагревателя, литров	—
Требуемый объем водонагревателя, литров	—

Подбор мощности для нагрева всего объема в зависимости от времени нагрева, кВт
Необходимая мощность для нагрева водонагревателя за:	1 час	2 часа	3 часа	4 часа	5 часов	6 часов	7 часов	8 часов	9 часов
Требуемая мощность, кВт	—	—	—	—	—	—	—	—	—

Инструкция

Здесь Вы можете рассчитать объём водонагревателя для покрытия пикового расхода воды согласно известному количеству потребителей и точек водозабора. Для этого достаточно ввести в поля ввода известные значения.

Также в калькуляторе Вы сможете подобрать оптимальную мощность, зная за какое время вы хотите нагреть весь расчётный объём водонагревателя.

Также имеется возможность рассчитать объём водонагревателя с применением термосмесительного клапана. В этом случае объём накопительного водонагревателя может быть уменьшен до 30%, если нагревать воду не до +65С, а до +90С и на выходе из водонагревателя в автоматическом режиме разбавлять горячую воду температурой +90С в нужной пропорции с холодной водой с помощью термосмесительного клапана, чтобы на выходе из него была заданная температура ГВС не более +65С.

В этом случае в калькуляторе задайте значение температуры горячей воды в водонагревателе +90С, а температуру смешанной воды после термосмесительного клапана, к примеру, +65С. !!!Согласно СП 30.13330.2016 температура воды ГВС должна быть не ниже 60°С и не выше 65°С. При меньшей температуре могут размножаться бактерии, при большей температуре возможен ожог.

Если же у вас

схема без термосмесительного клапана, то температуру внутри водонагревателя Т1 и температуру после термосмесительного клапана Т2 нужно устанавливать ОДИНАКОВОЙ (Т1=Т2).

Расчет необходимой мощности водонагревателя

Введите требуемое время нагрева, часы

Введите объем водонагревателя, литров

Температура холодной воды: 5 С

Температура горячей воды: 65 С

Расчетная мощность составляет: — кВт

Инструкция

В этом калькуляторе вы можете рассчитать необходимую мощность водонагревателя для нагрева известного объёма воды в проточном режиме или всего объёма за определённое время при заданной температуре холодной воды на входе в водонагреватель и требуемой температуре нагрева горячей воды.

Пример 1. Нужно определить мощность для нагрева водонагревателя объёмом 1000 литров с +5С до +65С за 4 часа. Вводим все данные в калькулятор. Получаем результат: мощность не менее 17.

7кВт/час.

Пример 2. Требуется рассчитать мощность водонагревателя для нагрева воды объёмом 1000 литров в проточном режиме с +5С до +65С за время 1 час. Вводим все данные в калькулятор. Получаем результат: мощность не менее 17,1 кВт/час.

Расчет времени нагрева водонагревателя

Введите мощность водонагревателя, кВт

Введите объем водонагревателя, литров

Температура холодной воды: 5 С

Температура горячей воды: 65 С

Расчетное время нагрева составляет: —

Инструкция

В калькуляторе вы можете рассчитать время нагрева известного объёма воды в водонагревателе при заданной ограниченной выделенной мощности при известной температуре холодной воды и требуемой температуре нагрева.

Пример 1. При проектировании здания выделенная электрическая мощность для нагрева воды для нужд ГВС составляет 60 кВт. Известно что для покрытия пикового расхода воды необходима горячая вода объемом 6000 литров.

Требуется найти время нагрева воды с +5С до +65С.

Вводим все данные в калькулятор. Получаем результат: время нагрева 7 часов 5 минут.

Производим в России и во благо России!

ГОППО — Группа Отечественных Производителей Промышленного Оборудования

Получить консультацию

Применение

На объектах, где требуется автономное производство горячей воды:

санатории, госпитали, детские сады, школы, институты, спортивные комплексы, производства, казармы, торговые центры, рестораны, многоквартирные дома и частный сектор.

Получить консультацию

Применение

На объектах, где требуется через большие промежутки времени 4-24 часов горячая вода с конкретной температурой и в конкретном объёме:

душевые в конце рабочей смены, на определённых этапах производственных процессов (кондитерское, молочное, пивоваренное производство, санитарная обработка в животноводстве

Получить консультацию

Изготовление на ЗАКАЗ

Мы производим на заказ ёмкостное и резервуарное оборудование по техническому заданию Заказчика

Получить консультацию

Изготовление на ЗАКАЗ

Мы производим на заказ ёмкостное и резервуарное оборудование по техническому заданию Заказчика

Получить консультацию

Изготовление на ЗАКАЗ

Подберем объём и мощность водонагревателя под ваши задачи

Вы получаете подробное предложение на базе расчётов нормативного расхода воды, а также полезные рекомендации по монтажу и подключению.

Подберем водонагреватель для Вас

Рассказать о достоинствах, преимуществах, отличительных особенностях той, или иной модели в двух словах сложно. Для этого вам нужно просто зайти на наш сайт, выбрать ту модель, которая отвечает потребностям, и сделать всего несколько элементарных манипуляций на клавиатуре, а именно набрать: промышленный водонагреватель технические характеристики, с указанием конкретного названия. Если же останутся вопросы, то наши специалисты с радостью на них ответят, дав исчерпывающую консультацию.

Подробнее

Как сделать расчет объема накопительного водонагревателя (бойлера) для семьи из 3 или 4 человек, правильная формула расчета.

Одним из способов расчета требуемого литража накопительного водонагревателя является следующая формула:





Требуемый объем = Р. воды х (t° – t1) / (t2 – t1),

Обозначения:

Р- предполагаемое количество потребления.

t°- требуемая температура воды в кране.

t1- температура воды в магистрали трубопровода.

t2- температура подогрева.

Попробуем рассчитать какой потребуется объём водички на семью из 4-х человек при условии, что она будет потребляться для принятия ванны (душа), в технических целях на кухне. Количество потребляемой водички для купания равняется приблизительно 5 литров в минуту, продолжительность его составляет примерно 10 минут.

Расход на купание = 5 * 10 * 4 =200 л.

Для кухонных нужд 10 л. с потреблением 4 л. за минуту.

На мытье посуды = 10 * 4 = 40 л.

В сумме мы получили 200 л. разбавленной жидкости.

Водонагреватель Термекс на 80 литров

Наиболее оптимальной температурой считается 38°С. градусов (t°), возможный диапазон нагрева у прибора составляет от 35 до 85 °С.градусов. Мы для нашего расчета возьмем усредненный показатель t2 = 60 °С.

Средняя температура входящей воды в бойлере за все сезоны равняется 9 °С (t1). В летний период она достаточна высокая, в среднем равняется 16 градусам, а зимой, как правило, не превышает 4 градусов.

Все данные у нас имеются, значит, мы можем приступить к расчету объема водонагревателя накопительного для выбранной семьи:

Требуемый литраж бака = 200 * (38-9) / (60-9)= 110 л.

Такими образом оптимальным вариантом будет электрический водонагреватель на 100 литров. При помощи этого метода можно сделать вычисления на семью из любого количество человек, будь то 3, 4 или 6 членов семейства.

Еще вы должны учитывать тот факт, что возможно, у вас будут принимать душ все в разное время и тогда вам не надо такого большого объема. Если подходящий для вас аппарат превышает 200 л, рекомендуется приобрести напольное устройство, для более безопасного монтажа и использования.

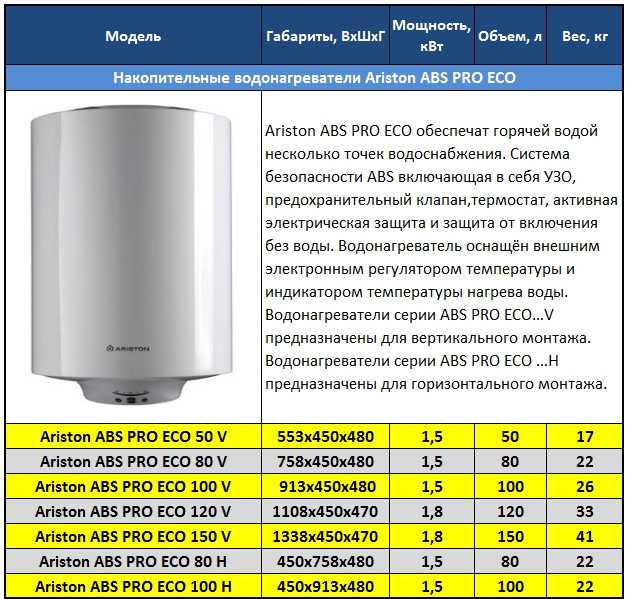

Водонагреватель Аристон на 200 литров

Эта формула достаточно сложна для вычисления, так как в ней используется много переменных и не каждый будет готов потратить время на расчет, существуют среднестатистические данные, что для семьи из двух человек потребуется приблизительно 50-70 л. горячей жидкости. Этого достаточно и для купания, если будет небольшой зазор во времени чтобы успел нагреться аппарат заново, и для технических нужд.

Если у вас для ГВС в доме используется твердотопливный или газовый котел, наиболее подходящим вариантом будет водонагреватель косвенного нагрева. На сколько литров лучше приобрести бак, рассчитывается по такой же формуле, как и электрический накопительный прибор, ведь не существует значимой разницы в способе нагрева. Главным фактором является мощность вашего котла, то есть достаточно ли будет тепла  на отопление и на подогрев воды.

Основные критерии при выборе устройства:

• Количество точек водоразбора.
• Количество человек, которые будут купаться друг за другом.
• Будете ли вы пользоваться ванной или принимать душ.

Бойлер Hajdu на 300 литров

Как выбрать правильный размер бака часто встречающийся вопрос, ведь от этого зависит степень вашего комфорта. При выборе большего бака вы будете постоянно затрачивать лишнюю энергию на подогрев, а значит, тратить средства.

Если Вы сомневаетесь, стоит ли покупать бойлер, то принять правильное решение поможет статья по ссылке: https://boilervdom.ru/boileri/ekspluataciya/bojler-ili-goryachaya-voda-chto-vygodnee-i-luchshe.html

Оценка затрат и эффективности водонагревателей, водонагревателей и тепловых насосов


При выборе водонагревателя для дома оценки его энергоэффективности и годовых эксплуатационных расходов указаны на желтой этикетке энергоэффективности. Затем вы можете сравнить затраты с другими более и/или менее энергоэффективными моделями. Это поможет вам определить экономию в долларах и срок окупаемости инвестиций в более энергоэффективную модель, которая может иметь более высокую цену покупки.

Энергоэффективность водонагревателя определяется энергетическим коэффициентом (EF), который основан на количестве горячей воды, произведенной на единицу топлива, потребляемого в течение обычного дня. Чем выше энергетический фактор, тем эффективнее водонагреватель.

Определение энергоэффективности водонагревателей, водонагревателей и тепловых насосов

Используйте коэффициент энергии для определения энергоэффективности накопительного, безрезервуарного водонагревателя или водонагревателя по потребности, а также водонагревателя с тепловым насосом.

Коэффициент энергии (EF) показывает общую энергоэффективность водонагревателя на основе количества горячей воды, произведенной на единицу расходуемого топлива в течение обычного дня. Сюда входят:

• Эффективность рекуперации – насколько эффективно тепло от источника энергии передается воде водонагреватели с накопительными баками)
• Циклические потери – потери тепла при циркуляции воды через бак водонагревателя и/или входные и выходные трубы.

Чем выше коэффициент энергии, тем эффективнее водонагреватель. Однако более высокие значения энергетического фактора не всегда означают более низкие годовые эксплуатационные расходы, особенно при сравнении источников топлива.

В документации производителя обычно указывается энергетический коэффициент модели водонагревателя. Не выбирайте модель водонагревателя, основываясь только на ее энергетическом коэффициенте. При выборе водонагревателя также важно учитывать размер и рейтинг первого часа, тип топлива и общую стоимость.

Расчет годовых эксплуатационных расходов

Прежде чем вы сможете выбрать и сравнить стоимость различных моделей, вам необходимо определить правильный размер водонагревателя для вашего дома. Если вы еще этого не сделали, см. размер нового водонагревателя. Чтобы оценить годовую стоимость эксплуатации водонагревателя, водонагревателя по потребности (безбакового или проточного) или водонагревателя с тепловым насосом, вам необходимо знать о модели следующее:

• Коэффициент энергии (EF) (см. выше)
• Тип топлива и стоимость (ваша местная коммунальная служба может предоставить текущие тарифы)

Затем выполните следующие расчеты:

Для газовых и жидкотопливных водонагревателей

Вам необходимо узнать удельную стоимость топлива в БТЕ (британская тепловая единица) или терм. (1 терм = 100 000 БТЕ)

365 дней в году X 0,4105 терм/день ÷ EF X Стоимость топлива (терм) = ориентировочная годовая стоимость эксплуатации

Пример: водонагреватель на природном газе с EF 0,58 и топливом стоимость $0.00000109/therm

365 X 0,4105/0,58 X 1,09 долл. США (стоимость природного газа по маркировке энергоэффективности) = 282 долл. США

Для электрических водонагревателей, включая тепловые насосы

Вам необходимо узнать или преобразовать удельную стоимость электроэнергии на киловатт-час (кВтч).

365 дней/год x 12,03 кВтч/день ÷ КВ x Стоимость топлива ($/кВтч) = годовая стоимость эксплуатации рынок) и стоимость электроэнергии 0,1301 долл. США/кВтч

365 X 12,03 ÷ 4,0 X 0,1301 долл. США (это последняя стоимость электроэнергии, использованной в маркировке энергоэффективности) = 143 долл. США

Потребление энергии в день в приведенных выше уравнениях основано на процедуре испытаний DOE для водонагревателей, которая предполагает температура поступающей воды 58 ° F, температура горячей воды 135 ° F и общее производство горячей воды 64,3 галлона в день, что является средним потреблением для семьи из трех человек.

Сравнение затрат и определение окупаемости

Зная стоимость приобретения и годовые эксплуатационные расходы моделей водонагревателей, которые вы хотите сравнить, вы можете использовать приведенную ниже таблицу, чтобы определить экономию средств и окупаемость более энергоэффективных моделей. ).

Модели	Цена водонагревателя	ЭФ	Расчетные годовые эксплуатационные расходы
Модель А
Модель B (высокий КВ)
Дополнительные расходы на более эффективную модель (Модель B)			Цена модели B — цена модели A = дополнительная стоимость модели B в долларах США
Расчетная годовая экономия эксплуатационных расходов (Модель B)			Годовые эксплуатационные расходы модели B — Годовые эксплуатационные расходы модели A = $Экономия затрат модели B в год
Срок окупаемости модели B			$Дополнительная стоимость модели B/$экономия затрат по модели B в год = период окупаемости/годы

Пример:

Сравнение двух газовых водонагревателей с местной стоимостью топлива 1,09 доллара США за тепло.

Модели	Цена водонагревателя	ЭФ	Расчетные годовые эксплуатационные расходы
Модель А	450 долларов	.58	282 $
Модель В	1050 долларов	.69	237 $
Дополнительные расходы на более эффективную модель (Модель B)			1050-450$=600$
Расчетная годовая экономия эксплуатационных расходов (Модель B)			282-237 долларов = 45 долларов в год
Срок окупаемости для модели B			600/45 долларов в год = 13,3 года

Одна вещь, которую следует учитывать в приведенном выше примере, заключается в том, что высокоэффективный водонагреватель представляет собой устройство с прямой вентиляцией, отвод воздуха из которого может осуществляться с использованием ПВХ, а не металлических воздуховодов. Это значительно снижает затраты на установку и может привести к гораздо более короткой окупаемости.

Другие расходы

Если вы хотите включить расходы на установку и техническое обслуживание, проконсультируйтесь с производителем (производителями) и квалифицированным подрядчиком, чтобы оценить эти расходы. Эти затраты будут варьироваться в зависимости от типа системы, а иногда даже от модели водонагревателя к модели.

• Узнать больше
• Ссылки

Водные нагреватели

Выбор нового водонагревателя Узнать больше

Определение размеров нового водонагревателя Узнать больше

Безбаковые водонагреватели или водонагреватели по требованию Узнать больше

Водонагреватели с тепловым насосом Узнать больше

Накопительные водонагреватели Узнать больше

Энергосбережение 101: Инфографика водонагревателя

Блоги водонагревателей

Сколько вы ДЕЙСТВИТЕЛЬНО можете сэкономить с помощью энергоэффективных улучшений?

Налоговые советы для энергосберегающих: верните деньги за экологизацию вашего дома

#AskEnergySaver: Нагрев воды для дома

Проекты своими руками: водяное отопление

Накопительные и автоматические водонагреватели

• Дом
• Блог
• Накопительные и автоматические водонагреватели

Водонагреватели — это бытовые приборы, которые обычно используют природный газ или электричество для производства тепла и часто включают бак для хранения горячей воды. Они обеспечивают очень важную услугу для современного общества, особенно в местах с холодными зимами, таких как Нью-Йорк. На водонагреватели приходится значительная часть расходов на электроэнергию в здании, поэтому оптимальная конструкция очень важна для достижения низкой стоимости эксплуатации.

В следующей таблице приведены основные типы водонагревателей:

ВОДОНАГРЕВАТЕЛЬ ТИП	ОПИСАНИЕ
Баковые/накопительные водонагреватели Проточный водонагреватель или водонагреватель по требованию Водонагреватель с тепловым насосом Солнечный водонагреватель Проточный змеевик и косвенный водонагреватель	Обеспечьте стабильную подачу горячей воды с помощью резервуара (аккумулятора) Нагрев воды непосредственно по мере прохождения, без накопителя Извлечение тепла из окружающего воздуха посредством обратного цикла охлаждения Использование солнечного излучения, бесплатного источника энергии, для обеспечения горячей водой Извлекает тепло из системы отопления помещений для нагрева воды

Традиционные водонагреватели резервуарного типа работают на газе или электричестве. Они предлагают большой объем горячей воды, которую можно распределить по всему дому, и обычно постоянно поддерживают температуру хранящейся воды около 120 ° F. Модели, работающие на жидком топливе, также доступны, но имеют более высокие эксплуатационные расходы, чем газовые нагреватели, и больше загрязняют окружающую среду. Кроме того, к 2030 году Нью-Йорк постепенно отказывается от тяжелого мазута9.0003

В тепловых насосах также используется накопительный бак, но они отличаются от обычных электрических нагревателей способом повышения температуры воды. В то время как обычные нагреватели подают напряжение на электрическое сопротивление, тепловые насосы подобны холодильнику, работающему в обратном направлении: они охлаждают окружающий воздух, чтобы нагреть воду внутри.

Проточные водонагреватели или водонагреватели по требованию не хранят горячую воду, а быстро нагревают ее по требованию. Они также доступны как в газовом, так и в электрическом исполнении.

Как выбрать водонагреватель

Процесс выбора водонагревателя зависит от конкретного подтипа. Например, безрезервуарные нагреватели должны быть рассчитаны на быстрый нагрев короткими импульсами, в то время как накопительные нагреватели могут обеспечивать более стабильную и менее интенсивную тепловую мощность. Независимо от выбранного типа нагревателя, учтите, что экономия воды также экономит энергию, поскольку в день нужно нагреть меньше галлонов.

1) Проточный водонагреватель или водонагреватель по требованию

Первым шагом является определение требуемой скорости потока в галлонах в минуту (GPM). В качестве примера рассмотрим следующие цифры из сантехнических стандартов 2010 года:

• Раковина для унитаза = 0,5 гал/мин
• Стандартный душ = от 2 до 2,5 галлонов в минуту
• Общая потребность = 3 гал/мин.

Следующим шагом является определение необходимого повышения температуры по разнице между требуемой температурой воды и температурой поступающей воды. В этом примере, если требуемая температура составляет 110°F, а поступающая температура составляет 57°F, повышение температуры равно:

• Повышение температуры = 110°F — 57°F = 53°F

В этом приложении необходимо выбрать водонагреватель, который работает со скоростью 3 галлона в минуту и ​​нагревается до 53°F. Это сильно отличается от сохранения воды при температуре 110 ° F внутри резервуара, поскольку нагреватель требуемого типа должен достигать полного повышения температуры в момент прохождения воды.

2) Водонагреватель накопительного типа

Здесь используется другой подход к проектированию, так как этот тип водонагревателя имеет резервуар на случай, когда потребуется горячая вода. Потребность в горячей воде обычно анализируется в галлонах в час (GPH), а не в галлонах в минуту (GPM). Обычно значения GPH берутся из местных сантехнических норм, в то время как коэффициенты спроса и коэффициенты хранения для коммерческих и жилых помещений упоминаются в кодах ASHRAE.

Рассмотрим следующий пример:

• Потребность в горячей воде = 492 галлона в час
• Коэффициент спроса = 0,3 (для частных домов по ASHRAE)
• Коэффициент хранения = 0,7 (для частных домов по ASHRAE)
• Повышение температуры (ΔT) = 100°F

Первым шагом является определение требуемой скорости регенерации, которая описывает, сколько галлонов воды должен обрабатывать нагреватель в час. Это значение получается путем умножения общей потребности в горячей воде и коэффициента потребности:

• Коэффициент регенерации = 492 галлонов в час x 0,3 = 147,6 галлонов в час

Фактическая подводимая теплота рассчитывается следующим образом:

• Подводимая теплота (БТЕ/ч) = Скорость регенерации (галлонов в час) x ΔT (°F) x Удельная теплоемкость (БТЕ/галлон °F)
• Подводимая теплота (БТЕ/ч) = 147,6 галлонов в час x 100°F x 8,33 БТЕ/галлон °F = 122 950,8 БТЕ/ч
• Подводимая теплота (БТЕ/ч) = 123 МБТЕ/ч (тысячи БТЕ в час)

Требуемая вместимость резервуара определяется коэффициентом хранения:

• Вместимость резервуара = Скорость извлечения x Коэффициент хранения
• Емкость бака (галлоны) = 147,6 галлонов в час x 0,7 = 103 галлона

В этом случае водонагреватель должен иметь производительность 123 МБТЕ/ч при повышении температуры на 100°F и скорость рекуперации 147,6 галлонов в час.

Преимущества и недостатки каждого типа нагревателя

Как и любое инженерное решение, водонагреватели имеют свои преимущества и недостатки. В этом разделе кратко изложены сильные стороны каждой технологии, а также ограничения.

Водонагреватель накопительного типа

Преимущества:

• Более низкая первоначальная стоимость. Традиционный водонагреватель может стоить вдвое меньше, чем водонагреватель без резервуара.
• Простая и недорогая замена. Более простая установка означает меньшее количество сбоев. Техническое обслуживание и ремонт имеют меньшую стоимость.

Недостатки:

• Более высокие счета за коммунальные услуги – вода нагревается и повторно нагревается до заданной температуры независимо от ваших потребностей в горячей воде. Это увеличивает ваши счета за коммунальные услуги, особенно зимой.
• Требования к пространству. Они занимают больше места и не могут быть размещены снаружи.
• Может закончиться горячая вода – Вы когда-нибудь в семье последними принимали душ? Это пугающий опыт. Этой проблемы можно избежать, купив бак большего размера, но это также приводит к увеличению затрат на электроэнергию, поскольку необходимо поддерживать в горячем состоянии больший объем воды.
• Меньший срок службы – Этот тип нагревателя служит 10-15 лет. В результате их приходится покупать в два раза чаще, чем проточные водонагреватели.

Проточный водонагреватель

Преимущества:

• Экономия денег в долгосрочной перспективе. Для домов, которые потребляют менее 41 галлона горячей воды в день, водонагреватели по требованию могут быть на 24–34% более энергоэффективными, чем обычные накопительные нагреватели.
• Компактные и универсальные – они маленькие и могут быть установлены в большем количестве мест по сравнению с накопительными обогревателями, даже снаружи стены.
• Увеличенный срок службы – последние 20 лет и более, что почти вдвое превышает срок службы традиционного водонагревателя.
• Поставка горячей воды по запросу. Безбаковые нагреватели обеспечивают подачу двух-трех галлонов горячей воды в минуту по требованию. Это может достигать 5 галлонов в минуту с газовыми обогревателями.

Недостатки:

• Более высокая первоначальная стоимость – стоимость установки составляет от 2800 до 4500 долларов США в зависимости от модели и поставщика.
• Модернизация увеличивает первоначальные затраты. Замена традиционного водонагревателя безбаковой системой является более сложной задачей, поскольку в большинстве случаев необходимо увеличить пропускную способность электрического или газового входа.

Какие области применения лучше всего подходят для каждого типа нагревателя?

Водонагреватели накопительного типа, как правило, лучше всего работают, когда спрос на горячую воду является постоянным и колеблющимся, когда периоды низкого спроса могут использоваться для пополнения бака. Некоторыми примерами подходящего применения являются рестораны, коммерческие площади, жилые квартиры и гостиницы.
