Проектирование систем приточно-вытяжной вентиляции. Стоимость проектирования и расчета вентиляции.
Функционирование современных зданий, предназначенных для бытовых или производственных нужд, немыслимо без инженерных коммуникаций – водопровода, канализации, отопления и вентиляции. Если некоторые из этих систем и могут отсутствовать, то без вентиляции не может быть сдано в эксплуатацию ни одно помещение, в котором будут работать люди.
Цены на проектирование вентиляции
Именно вентиляция обеспечивает приток в помещение свежего воздуха, а также отвод углекислого газа, влаги, дыма и прочих летучих веществ. Без этого гарантировать нормальное самочувствие людей, находящихся в помещении, просто невозможно. Без сомнения, важность вентиляции сложно переоценить, и требования, предъявляемые к ней законодательством и строительными нормами, очень и очень строгие.
Проектирование систем вентиляции — обязательное условие сдачи объекта в эксплуатацию
Конечно, на создание проекта придется потратить некоторую сумму денег, однако стоимость проектирования вентиляции ничтожна по сравнению с той экономией, которую принесет качественно сделанная система.
Создание вентиляционной системы обязательно проходит несколько этапов, в том числе анализ исходных данных, а также проектирование и расчет вентиляции.
Проектирование вентиляции. Анализ исходных данных
Любое проектирование инженерных систем начинается с анализа документов. В случае проектирования систем вентиляции такими документами являются строительные чертежи, строительные нормы и правила, а также подробная информация о целях, для которых помещения будут использоваться, тепловая нагрузка на них, предполагаемое наличие людей в помещении и количество отопительных приборов. Это лишь часть информации и на практике ее может понадобиться намного больше, но без этого сделать хороший проект невозможно.
На этом этапе, чем больше информации предоставляется проектантам, и чем она точнее и подробнее, тем качественнее будет проект вентиляции, и тем ниже риск того, что она не будет справляться со своими обязанностями, будет иметь избыточное энергопотребление или вызовет повышенную нагрузку на систему отопления и кондиционирования.

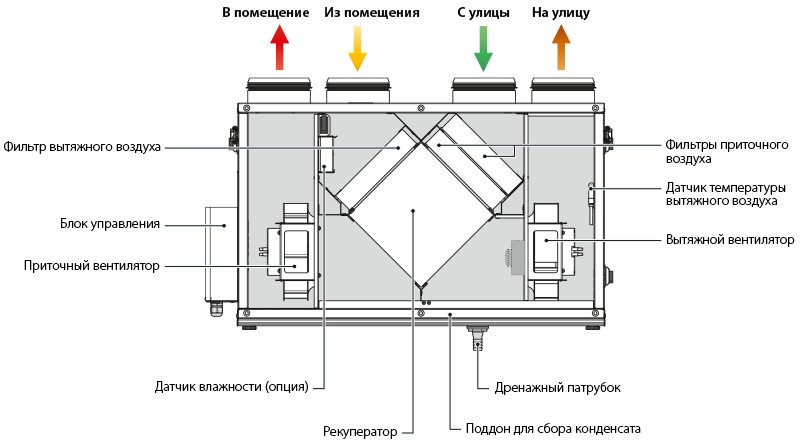

Проектирование и расчет вентиляции
После анализа данных начинается процесс проектирования, и для начала проводятся необходимые расчеты. Расчеты очень важны, ведь они позволяют сделать выбор в пользу того или иного типа вентиляции, каждый из которых имеет свои преимущества. Так, естественная вентиляция не требует затрат электроэнергии, но ее применение ограничено зависимостью от погодных факторов и слабой пропускной способностью. Напротив, вентиляция с механическим побуждением может обеспечить отвод воздуха и его поступление в любых объемах. Понятно, что проектирование приточно-вытяжной вентиляции будет иметь свои особенности, которые в обязательном порядке нужно учитывать.
Этот этап включает в себя проведение:
- Теплотехнических расчетов. Они будут содержать информацию о притоках тепла (летом) и холода (зимой) из окружающей среды, что потребует внести коррективы в системы отопления и вентиляции. Также будет рассчитана возможность рециркуляции воздуха и ее влияние.
- Технических расчетов, включающих расчет двигателей, вентиляторов, диаметров воздуховодов, воздухозаборников и прочих элементов.
- Расчетов энергозатрат на обеспечение работы системы вентиляции.
- Экономических расчетов. Технико-экономическое обоснование позволяет оценить сроки окупаемости системы вентиляции и экономическую эффективность ее работы, а также помогут владельцу здания спрогнозировать будущие расходы на его содержание.
После этого осуществляется собственно проектирование приточно-вытяжной или естественной вентиляции — определение места прокладки воздуховодов, установки вентиляторов, воздухозаборников и других элементов системы. На последнем этапе проектирования и расчета вентиляции создаются необходимые чертежи и подробная спецификация, а все расчеты оформляются в виде приложений к проекту.
Расчет систем вентиляции воздуха онлайн для домов, зданий, офисных помещений или по телефону +7 (921) 938-70-37, звоните!
Подвал дома – многофункциональное помещение с множеством вариантов использования.
В этом помещении можно обустроить погреб для хранения продуктов и разносолов, а можно пойти и дальше и оборудовать там винный погреб, бильярдную или настоящий спортзал.
Но, независимо от способа применения, на цокольном уровне или в подвале обязательна качественная вентиляция. В противном случае не избежать проблем с сыростью, плесенью, грибком, ржавчиной и затхлостью. Все эти неприятности возникают из-за недостаточной циркуляции воздуха. Здесь можно пойти двумя путями: обратиться к специалистам, которые разработают и установят сложную систему вентиляции, или решить вопрос своими силами, использовав решения попроще.
Варианты вентиляции подвалов и их отличия
1. Естественная вентиляция
Суть естественной вентиляции в том, что воздух сам проникает в подвал или на цокольный уровень сквозь специальные отверстия или трубы. Так же самостоятельно воздушные массы и покидают помещение. Происходит это за счет разницы температур внутри и снаружи строения.
Таким образом, возникает естественная циркуляция воздушных потоков, использовать какие-либо устройства, приборы или сложные системы для этого не требуется.
2. Принудительная вентиляция
Суть принудительной вентиляции в том, что воздушные массы нагнетаются в помещения подвалов или на цокольный уровень здания с помощью специальной техники. Удаление отработанного воздуха также происходит принудительно, это результат работы того же оборудования. Для этих целей могут использоваться кондиционеры, увлажнители, системы фильтров, электропечи.
Для обустройства такого типа вентсистем рекомендуется привлекать профильных специалистов.
3. Приточно-вытяжная вентиляция
Приточно-вытяжные вентсистемы незаменимы при повышенной влажности, связанной как с климатическими условиями, так и с особенностями географического характера.
Конструкция состоит из двух труб, находящихся на разной высоте:
- вытяжная располагается вверху, по ней из помещения выводятся отработанные воздушные массы, тепло и влага;
- приточная монтируется ниже, по ней поступает свежий воздух с улицы.
Суть работы проста: теплый воздух поднимается вверх под действием давления и разницы веса воздушных масс разной температуры, именно поэтому вытяжная труба расположена вверху. А холодный воздух с улицы имеет температуру ниже, чем в помещении (вес холодных воздушных масс больше, чем масса теплых), поэтому приточная труба вентсистемы расположена ниже, чем вытяжная.
Рекомендация: выходы обеих труб нужно закрывать решетками с мелким сечением, это защитит помещение от грызунов, насекомых и прочих вредителей, которые в подвале будут нежеланными гостями.
Монтаж естественной приточно-вытяжной вентиляции
Приточная труба конструкции будет отвечать за стабильную подачу свежего воздуха в подвал или на цокольный этаж. Ее нижний конец, согласно нормативам, монтируется на высоте 30-50 см от уровня пола. Верхний конец приточной трубы выводится через цоколь фундамента наружу, его размещают на высоте 50 см над уровнем почвы.
Желательно закрывать оба края тоннеля решеткой. Эстетический аспект от наличия этой защитной конструкции не пострадает, так как сегодня существует большой ассортимент вариантов исполнения и способов либо сделать решетку незаметной для глаз, либо превратить ее в настоящий элемент декора фасада.
Отверстие внутреннего конца вытяжной трубы монтируется под потолком подвала, саму ее выводят сквозь все перекрытия на крышу здания, внешний конец должен возвышаться над уровнем крыши на 50 см.
Важный момент: внешний конец конструкции нуждается в утеплении.
Также его следует защитить козырьком, чтобы при осадках влага и пыль не проникали внутрь помещения.
Если у вас возникли вопросы о вентиляции подвала, обращайтесь к менеджерам «ПетроМонтажПроект» – подскажем, проконсультируем, выполним весь цикл работ.
Полный прайс-лист на работы
Design Tools — Loren Cook Company
CookSelect — Программное обеспечение для выбора и планирования вентиляторов
Фильтруйте, выбирайте и планируйте выбор вентиляторов быстрее и проще с помощью программного обеспечения для выбора CookSelect. В комплекте с мощным управлением заданиями, молниеносным поиском и полным набором конфигураций вентиляторов Cook, чтобы выбрать то, что вам нужно.
Инструменты Revit
Модели Revit для каждого вентилятора, сохраненные в файле задания Compute-A-Fan, можно экспортировать, выбрав меню «Экспорт» и нажав «Экспортировать файлы и расписание Revit». Эта функция экспортирует каждую модель вентилятора, содержащуюся в задании, в ZIP-файл в выбранном вами месте.
Текстовый файл с информацией о расписании (CFM, SP, RPM, Volts, Amps и т. д.) также включен для использования с Revit. Экспортируйте содержимое файла .zip на свой компьютер, оставив файлы .rfa и .txt вместе. Теперь вы готовы загрузить модели .rfa в свой открытый проект Revit, используя стандартную функцию «Загрузить семейство».
Autodesk® Revit MEP®
Семейства Autodesk Revit доступны для каждой модели и конфигурации продукта LOREN COOK. Каждое трехмерное параметрическое семейство представляет собой полномасштабное представление с информацией о воздуховодах, электрических соединениях, монтажных отверстиях и многом другом.
Просмотрите нашу онлайн-библиотеку отдельных файлов Revit
Приложения для смартфонов и планшетов
CookTools
CookTools — это новое приложение, предоставляющее набор простых, но мощных инструментов для инженеров, проектировщиков и подрядчиков ОВКВ.
Входит в состав CookTools:
- Калькулятор закона вентилятора — Быстрый и точный расчет новых условий работы системы с использованием всего нескольких фрагментов данных.
- Калькулятор звука — Рассчитывает звуковую мощность, звуковое давление и шумовые критерии на основе введенных звуковых данных октавного диапазона.
- Дизайнер воздуховодов — Быстрый расчет размеров прямоугольных и круглых воздуховодов в соответствии с потребностями вашей системы
- Калькулятор площади – Вычисляет свойства сечений круглых и прямоугольных сечений.
- Преобразование единиц — Быстро вычисляет наиболее распространенные преобразования.
- Психрометрический калькулятор — Рассчитывает давление, температуру, точку росы, влажность и т. д.
Из главного меню у вас также есть доступ ко всем каналам социальных сетей Loren Cook Company и мобильному веб-сайту.
Поваренная книга инженеров
Поваренная книга инженеров — это удобное справочное руководство для проектировщиков механики.
Предоставляет доступ к часто необходимой информации, включая:
- Основы вентиляторов
- Дизайн системы
- Конструкция воздуховода
- Двигатели и приводы
- Отопление и охлаждение
- Формулы и переводные коэффициенты
Это бесплатное руководство можно получить в печатной форме у местного представителя COOK.
Приложения для Android и iPhone
Engineering Cookbook доступна в виде бесплатного приложения в Google Play и Apple App Store
Приложение Engineering Cookbook для Android обновлено. Версия 1.1 теперь имеет возможность сохранения на SD-карту, если таковая имеется.
Google Play и логотип Google Play являются товарными знаками Google Inc.
Apple и логотип Apple являются товарными знаками Apple Inc., зарегистрированными в США и других странах. App Store является знаком обслуживания Apple Inc.
Compute-a-FanПопробуйте CookSelect, наш новый веб-инструмент выбора поклонников!
Как определить размер вытяжного вентилятора Upblast для промышленной кухонной вентиляции
Вам интересно, какой размер вытяжного вентилятора с восходящим потоком воздуха
подойдет для вашей коммерческой кухни?
В какой-то момент почти всем владельцам коммерческих кухонь и ресторанов придется заменить вытяжной вентилятор на своей кухне.
Расчет того, какой CFM вам нужен, является наиболее важной частью выбора размера вытяжного вентилятора для вашей коммерческой кухонной вентиляционной системы.
Если вы еще не знаете правильный CFM, необходимый для вашего вентилятора, или кухонное оборудование или коммерческая вытяжная система, которую вы используете, изменились, эта статья поможет вам определить, какой размер нагнетательного вентилятора требуется вашей системе.
Сначала мы рассмотрим несколько основных моментов, касающихся важности CFM, а затем рассмотрим, какую информацию необходимо предоставить нам, чтобы мы могли выполнить расчет CFM для коммерческой кухонной вытяжки .
Почему CFM так важен?
Как вы, вероятно, уже знаете, производительность нагнетательного вентилятора измеряется в кубических футах в минуту или кубических футах в минуту. Если у вас недостаточно движения воздуха, чтобы быть эффективным, ваша кухня может оказаться очень задымленной, горячей, а вытяжка, воздуховоды и кухонные поверхности могут быть сильно загружены слоем неиспользованного жира и масляных стоков.
Это дополнительное накопление затрудняет очистку вашей вентиляционной системы и повышает вероятность возгорания вытяжки или воздуховода.
Как рассчитать правильный CFM и размер
для моего вытяжного вентилятора с восходящим потоком?
Чтобы правильно рассчитать размер и CFM для центробежного вытяжного вентилятора с восходящим потоком, необходимо знать несколько важных сведений.
1. Какого размера вентиляционный колпак, к которому будет крепиться вытяжной вентилятор?
Чем больше площадь вашей вытяжки, тем интенсивнее должен работать крышный вентилятор с вытяжной струей воздуха, чтобы вывести дым, жир и тепло из вашей кухни. Дизайн и место установки вашей вытяжки также могут иметь значение, так как они могут влиять на производительность вытяжки.
2. Какое кухонное оборудование будет работать под этой вытяжкой?
Знание того, какое кухонное оборудование будет использоваться под вытяжкой, важно по нескольким причинам, но в основном из-за необходимости отводить дым и жир, а также выбросы твердого топлива, которые могут вызвать опасное накопление креозота в вытяжных колпаках.
и воздуховоды.
Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) опубликовало рекомендации по минимальной скорости потока выхлопных газов (CFM на погонный фут вытяжки) для вытяжных колпаков, внесенных в список UL, на основе классификаций устройств, описанных в стандарте ASHRAE 154. ● Национальная ассоциация противопожарной защиты (NFPA) также устанавливает стандарты объема удаляемого воздуха, и большинство муниципальных нормативных актов соответствуют или превышают любое из этих правил.
- Легкие приборы включают газовые и электрические печи, а также конвекционные печи и пароварки. Например, минимальный CFM по стандарту ASHRAE для легких приборов находится в диапазоне от 150 CFM до 300 CFM.
- Приборы средней мощности включают электрические и газовые конфорки, сковороды, фритюрницы, конвейерные печи и грили, а также электрические и газовые макароноварки. Например, минимальный CFM по ASHRAE для устройств средней мощности находится в диапазоне от 150 CFM до 400 CFM.
- К приборам повышенной мощности относятся электрические и газовые жаровни с недостаточным нагревом, вок и газовые плиты с открытой конфоркой, а также саламандры. Например, минимальный CFM ASHRAE для тяжелых приборов находится в диапазоне от 200 CFM до 400 CFM.
- Сверхмощные приборы включают приборы, использующие твердое топливо, такое как древесина, древесный уголь, брикеты и мескитовое дерево, для обеспечения всего или части источника тепла для приготовления пищи. Например, минимальный CFM ASHRAE для сверхмощных приборов находится в диапазоне от 350 CFM до 550 CFM или более.
Помимо знания типа приготовления пищи, также важно знать, как оборудование устроено или будет устроено под вытяжкой. Правильно расположенное под капотом оборудование может привести к экономии до 60 % CFM, что, в свою очередь, поможет вам сэкономить деньги. Например, сверхмощный прибор, размещенный в конце вытяжки, будет более склонен к проливанию, чем если бы он был помещен под середину той же вытяжки.
Расположение и стиль самой вытяжки также могут иметь большое значение. Если вам нужна помощь в определении правильного расположения ваших кухонных приборов или вытяжек, просто сообщите нам об этом. Мы более чем рады помочь вам.
3. Сколько воздуховодов проходит между вытяжным вентилятором с восходящим потоком воздуха и вытяжкой на кухне?
Знание длины воздуховода между вашим вентилятором и колпаком является очень важной частью расчета надлежащего CFM для вашего вытяжного вентилятора с восходящим потоком. Чем дольше воздух должен путешествовать, тем больше возможностей для замедления воздушного потока. Причина того, что скорость потока воздуха обычно падает на пути от вытяжки к вентилятору, заключается в потерях на трение и турбулентность. Другие соображения по проектированию воздуховодов, которые могут повлиять на ваш CFM, включают форму вашего воздуховода (квадратная или круглая) и количество изгибов и поворотов, которые он должен сделать.
4. Каков размер основания существующего вентилятора или размер бордюра на крыше?
Последний фрагмент информации, вероятно, предоставить проще всего. Чтобы определить размер вашего центробежного вытяжного вентилятора с восходящим потоком воздуха, нам необходимо знать размер основания существующего вентилятора. Если нет существующего вентилятора, нам нужно знать размер бордюра крыши, на который будет помещен вентилятор. Если вы начинаете с нуля, устанавливаете вентилятор сбоку или просто не имеете такой информации, вам не о чем беспокоиться! Позвоните нам, и мы вместе с вами обсудим различные варианты размеров основания вытяжного вентилятора.
Какой вытяжной вентилятор CFM подходит именно вам?
Правильный CFM для вашего крышного вентилятора с нагнетанием воздуха зависит от ваших ответов на четыре вопроса, приведенных выше. Если вы предоставите эту информацию эксперту по продуктам HoodFilters.com, мы сможем работать напрямую с производителем, чтобы определить точные характеристики вентилятора, который станет идеальным дополнением к вашей системе вентиляции.
