Закрытая и открытая системы отопления

Классификация типов подключения:

  • Открытая система отопления

  • Закрытая схема системы

Расчет системы отопления

Проектирование отопления

Монтаж котла и радиаторов

Чаще всего потребитель отдает предпочтение водяной системе отопления в силу очевидных ее преимуществ. Однако и в этом случае необходимо определиться: устанавливать в доме открытую или закрытую схему.

Открытая система отопления

Наиболее простой и энергонезависимой считается открытая система отопления. Принцип действия подобной схемы основывается на основных законах термодинамики. Нагретая вода, расширяясь, создает область повышенного давления на выходе из генератора тепла, в результате чего и создается циркуляция: теплоноситель устремляется в область пониженного давления, центральная точка которого находится на входе в котел.

Однако расширение воды при нагреве требует определенного запаса пространства, для чего и используется расширительный бачок в самой верхней точке системы. У него отсутствует герметичность и он контактирует с атмосферой. Поэтому такая схема в частном доме и называется открытой.

Очевидно, что в качестве теплоносителя в данном случае следует использовать только воду, потому что все остальные жидкости значительно быстрее испаряются. В дополнение к этому в открытой системе отопления придется постоянно контролировать уровень воды, возобновляя ее объем после потери в процессе испарения. Если не выполнить это своевременно в трубопроводе могут образоваться воздушные пробки, а затем наступит перегрев теплоносителя с аварийной ситуацией.

  • упрощенная схема и энергонезависимость;
  • несложное обслуживание;
  • быстрый запуск и остановка.
  • трубы большого диаметра сложно вписать в интерьер;
  • высокая подверженность коррозии из прямого контакта с атмосферой через расширительный бачок;
  • риск завоздушивания;
  • медленное прогревание помещений и низкий КПД.

Особенности эксплуатации

Чтобы правильно эксплуатировать открытую систему отопления, следует выполнять некоторые рекомендации:

  • осуществлять нагрев теплоносителя постепенно, чтобы избежать закипания;
  • не оставлять воду в неиспользуемом трубопроводе на зимний период, чтобы не допустить размерзания системы;
  • котел должен устанавливаться в самом низком месте в частном доме, а расширительный, как правило, не чердаке с обязательным утеплением резервуара.
  • Так как открытая схема использует естественную циркуляцию, то можно сэкономить на приобретении циркуляционных насосов. Однако при этом в трубопроводе не должно быть прямых углов, и вообще количество поворотов и соединений рекомендуется свести к минимуму.

    Требования к трубопроводу

    Диаметр трубы на выходе из котла используется максимальной большой: до 100 м² — 40 мм, свыше 100 м² — 52 мм и больше. К точке входа диаметр сужается, что и создает разницу в давлении;

    Сфера использования

    Такая схема применяется только в тех частных домах, которые имеют один этаж и сравнительно небольшую площадь, не более 150 м². В остальных случаях использование подобной системы сопряжено с высокими материальными издержками. Лучше всего использовать энергонезависимый генератор тепла, благодаря чему из-за отключения питания не нарушается процесс циркуляции.

    Закрытая система отопления

    Также в частном доме довольно часто применяется схема теплоснабжения закрытого типа, основным отличием которой является наличие циркуляционного насоса и расширительного бака мембранного типа. отличительной чертой становится и принцип действия такой схемы, в которой уже нет необходимости создавать высокое давление, а это означает, что снимаются многие ограничения для естественной циркуляции.

    В закрытой системе отопления нагретый теплоноситель разгоняется по всему трубопроводу и точкам теплопередачи посредством насосного оборудования.Так как, котел и расширительный бак устанавливается в выбранном для них месте, а трубы используются любого диаметра.

    • высокая теплоотдача;
    • сохранение теплоносителя, что особенно важно при использовании дорогостоящего антифриза;
    • значительно выше срок службы котла, благодаря низким перепадам между температурами носителя на входе и выходе;
    • ускоренный прогрев помещений.
    • закрытая схема системы отопления зависит от подачи электроэнергии;

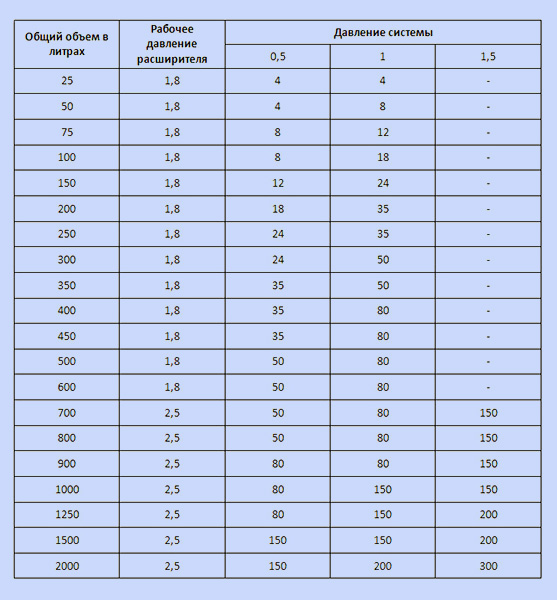

    • расширительные мембранные баки значительно больше по объему.

    Особенности эксплуатации

    • Ошибочным решением считается излишнее уменьшение диаметра трубы, что может привести к повышенному сопротивлению и быстрому выходу из строя насоса.
    • Для удобства можно синхронизировать работу насосного оборудования с комнатным термостатом, чтобы котел автоматически включался при понижении температуры.
    • Из-за отсутствия испарения нет необходимости проверять уровень воды при закрытой системе отопления.
    • Благодаря отсутствию контакта с атмосферой при данной схеме можно использовать в качестве теплоносителя не только воду, но и различные антифризы, что позволяет снизить риск коррозии.

      Требования к трубопроводу

      Закрытая система отопления схема базируется на принудительной циркуляции, поэтому монтаж трубопровода может осуществляться без использования наклона и в любом сочетании с дизайном интерьера.

      Сфера использования

      Закрытая система отопления эффективна на любых площадях, она успешно функционирует не только в больших частных домах, даже имеющих несколько этажей, но и на огромных производственных объектах.

      Смотреть подробнее

      • Отопление одноэтажного и двухэтажного дома

      • Системы с естественной и принудительной циркуляцией

      Компания «Инженерный центр «Системы Отопления» предоставляет услуги по установке и обслуживанию отопительной системы, и учитывает все Ваши предпочтения, в том числе и касательно системы теплоснабжения.

      Каталог продукции

      Котлы отопления (348)

      Радиаторы отопления (96)

      Трубы и крепеж (45)

      Дымоходы для котлов (106)

      Виды отопления

      Газовое

      Водяное

      Электрическое

      Воздушное


типы схемы и расширительный бак

Простота сборки, эффективность работы – основные показатели, которыми обладает открытая система отопления. Рассмотрим особенности, преимущества и недостатки схемы. Хозяину пригодится обзор основных и вспомогательных элементов конструкции для обеспечения бесперебойной и длительной эксплуатации.

  • Что такое открытая система отопления
  • Принцип работы, преимущества и недостатки
  • Комплектация открытой системы
  • Котел
  • Циркуляционный насос
  • Расширительный бак
  • Радиаторы отопления
  • Трубы открытой системы отопления
  • Схемы разводки открытой системы
  • Особенности монтажа системы
  • Принудительная циркуляция
  • Гравитационная схема

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще.

Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Реклама

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

  1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
  2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
  3. Быстрый пуск, остановка магистрали.
  4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта.

К недостаткам относятся:

  • открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
  • риск промерзания теплоносителя;
  • длительный период нагрева системы после включения в работу;
  • необходимость контроля уровня носителя в баке;
  • невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

  • образованием конденсата в дымоходе;
  • снижением срока эксплуатации элементов системы;
  • неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
  • отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

  1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
  2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
  3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
  4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

  • металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
  • медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
  • металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
  • трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
  • полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Схемы разводки открытой системы

Различается схема разводки с насосом и самотечная. Выбор определяется с учетом следующих нюансов:

  1. Общая площадь жилых и нежилых помещений, которые нужно отапливать. Если показатель больше 50-60 м2, то без принудительной циркуляции не обойтись.
  2. Количество этажей в доме, высота потолков. Для самотечной схемы важный элемент – наличие разгонного стояка, без него в системе появляется воздух, поэтому при низких потолках и высоте дома более 2-х этажей следует монтировать циркуляционный насос.
  3. Расчет теплового режима работы. При низкотемпературном режиме следует отдать предпочтение принудительной циркуляции теплоносителя, так как малое расширение воды не обеспечит необходимого давления в теплосистеме.

Далее определяется схема, которая может быть одно-, двухтрубной. Рассмотрим обе схемы подробно:

  • Однотрубная открытая система отопления с принудительной циркуляцией – это схема, которая предусматривает наличие одного трубопровода, выходящего и входящего в котел. Приборы подключаются последовательно, материалов уходит немного. Минус – снижение температуры носителя, то есть до крайнего радиатора в схеме вода будет доходить уже холодной. Выход – обустройство однотрубной системы в домах с небольшой площадью, до 50-60 м2.
  • Двухтрубная схема потребует большего расхода материалов, так как от котла отходят две магистрали – 1 на подачу теплоносителя, 2 на возврат. Расходы оправданы подачей теплоносителя нужной температуры к каждому радиатору, возможностью регулировать интенсивность нагрева батарей и проведением ремонта без отключения всей тепловой системы.

Коллекторная разводка считается сложной в монтаже, но применяется довольно часто. Выглядит конструкция как подача тепла и отвод обратки для каждого радиатора или группы батарей. Схема пригодится при формировании системы отопления в доме с большим количеством батарей, необходимости подвести обогрев к отдаленным помещениям (флигелю, крылу дома). Минусы – большой расход материалов, а также значительные затраты на энергию, поэтому в открытых системах коллекторная разводка практически не применяется.

Особенности монтажа системы

Значение имеет обеспечение оптимальной скорости тока теплоносителя, то есть его циркуляции. Если нет насоса, хозяину следует уложить магистрали трубопроводов с определенным наклоном. Стандартом считается 10 мм перепада на каждый метр магистрали, но мастера выкладывают уклон до 30 мм, чтобы циркуляция была постоянной.

Важно! Уклон рекомендуется делать даже в системах с насосом, это гарантирует поддержание работы отопительной конструкции при отсутствии электричества, когда насос не работает.

Также следует просчитать диаметр труб, максимальный показатель должен быть на трубах от котла к расширительному баку, затем идет постепенное снижение диаметра так, чтобы распределение потоков жидкости, давления по точкам теплообмена было равномерным.

Принудительная циркуляция

Открытая система отопления с насосом – энергозависимая схема, в которой теплоноситель циркулирует более равномерно и быстро. Важно выбрать точку монтажа оборудования, как правило, это труба обратного тока перед входом в бойлер. Оптимальное расстояние – 1,5 метра до бойлера. Лучше всего купить не насос, а комплект – байпас, где есть уже сам насос, фильтр и отсекающие краны – это упростит монтаж оборудования.

Важно! Монтаж насоса производится с учетом движения теплоносителя.

Гравитационная схема

Это система, в которой нет приборов для принудительной циркуляции, ток воды обеспечивается естественными физическими причинами и осуществляется за счет повышенного давления при нагревании теплоносителя. Монтаж рекомендуется с наличием разгонного стояка высотой не менее 3,5 метров – если стояка нет, теплоноситель не набирает скорости и циркуляция будет замедлена.

Для обеспечения нормальной функциональности системы диаметр трубы для разгонного стояка подбирается на 1 размер меньше сечения основной магистрали.

Также учитываются следующие нюансы:

  1. Монтаж труб с уклоном в сторону приборов отопления.
  2. Котел должен располагаться в самой нижней точке схемы. Лучше всего поставить котел в подвале, затем вывести стояк разгона и после него оборудовать магистрали подачи теплоносителя.
  3. Расширительный бак размещается на чердаке или под потолком – это должна быть самая высокая точка схемы.

На заметку! Электрический или газовый котел для открытой системы отопления не рекомендуется. Велик риск появления воздушных пробок, которые приведут к перегреву теплообменника. Проще выбрать твердотопливный котел или работающий на жидком топливе.

Эксплуатация системы с горячим масляным теплоносителем

Эксплуатация системы с горячим масляным теплоносителем


Эксплуатация системы с горячим масляным теплоносителем не так уж сложна, если вы знаете основы.



Загрузить PDF

Эксплуатация системы жидкого теплоносителя на горячем масле может быть легкой, если вы понимаете компоненты системы, как правильно запускать и останавливать систему и общие рабочие процедуры. Некоторые другие вещи, которые вам необходимо знать, это как слить вашу систему горячего масла, как перезарядить систему и правильную процедуру запуска после заправки новым теплоносителем.

Компоненты системы и их функции  — Система состоит из насоса, который проталкивает жидкий теплоноситель через систему изолированных трубопроводов к нагревателю и технологическому оборудованию. В системе есть расширительный бачок, который позволяет горячему маслу расширяться при нагревании и сужаться при охлаждении горячего масла. Для удаления твердых частиц из системы в некоторых системах предусмотрены встроенные или боковые фильтрующие элементы (предпочтительный метод). Встроенные фильтры 100% потока, где боковой поток составляет 10% или меньше расхода системы.

В системе горячего масла используются два типа насосов. Существует шестеренчатый насос (не так часто используемый) и центробежный насос (предпочтительный тип насоса, поскольку он может обеспечивать более высокие скорости потока для обеспечения турбулентного потока через нагреватель). Помпа похожа на наше сердце. Он поддерживает поток теплоносителя, и если он когда-либо остановится, в системе возникнут серьезные проблемы. Для нас, если наше сердце останавливается, это означает смерть. Поэтому нам нужно сделать все, что в наших силах, чтобы этот насос проталкивал теплоноситель через систему, когда тепло включено! Таким образом, подключение помпы к системе резервного питания от батареи/генератора было бы разумным решением, чтобы быть уверенным, что вы защищены во время отключения электричества.

Существует множество типов теплоносителей. Я предпочитаю неопасный, нетоксичный теплоноситель на основе органической нефти. Большинство систем любого размера работают очень эффективно с этим типом жидкости. Некоторые преимущества заключаются в том, что утилизация аналогична отработанному моторному или гидравлическому маслу, и что масло защищает систему от ржавчины внутри. Существуют синтетические теплоносители, которые требуют соблюдения стандартов и правил Агентства по охране окружающей среды для эксплуатации и утилизации. Для меня это слишком много работы, когда конечный результат с органическими жидкостями предоставляет пользователю безопасную и эффективную альтернативу. Однако есть определенные области применения, для которых подойдет только синтетический продукт. Мне нравится думать, что теплоноситель в системе горячего масла похож на нашу кровь в нашей циркуляторной системе. Здоровая кровь заставляет нас жить дольше и работать более эффективно, и теплоноситель ничем не отличается от системы с горячим маслом. Так почему бы кому-нибудь не добавить в свою систему что-то, что способствовало бы обеспечению безопасности и здоровья?

Трубопроводы – это наши вены в нашей системе. Он переносит жидкость из одного места в другое по наиболее прямому пути. Существуют жесткие трубопроводы, где сварка их лучше всего, потому что вязкость жидкости при повышенных температурах настолько мала, что она может найти свои прошлые нити и просачиваться из системы. Существуют также гибкие трубы и шланги, которые можно использовать в системе. Это совершенно нормально, но просто знайте, что если на соединениях нет идеального уплотнения, вы получите некоторое просачивание масла. Для органических жидкостей нельзя использовать только три материала: медь, алюминий и латунь. Эти материалы являются катализаторами окисления, и это один из способов разрушить органический теплоноситель. Я рекомендую использовать сталь или нержавеющую сталь для всех ваших потребностей в трубопроводах.

Как и все остальное, есть много типов обогревателей. Обогреватели классифицируются по количеству БТЕ, производимому в час, и по виду топлива, которое используется для выработки тепла, например электричество, газ, нефть и древесина. Вы можете связаться с OEM-производителем нагревателя для получения конкретных рекомендаций для удовлетворения ваших потребностей. Некоторые системы меньше по размеру и поставляются с насосом, нагревателем и расширительным баком, поэтому все, что вам нужно сделать, это подключить к ним шланги от вашего приложения и вперед. Другие системы не так просты. Все они имеют отдельные компоненты, которые приобретаются и устанавливаются при прокладке трубопровода. Мне нравится думать о системах в соответствии с количеством теплоносителя, необходимого в системе. Большинство небольших нагревателей, описанных выше, могут работать с объемом от 20 до 500 галлонов. Установленные системы могут варьироваться от 300 до 60 000 галлонов.

Существует множество различных процессов и применений систем горячего масла. Эти процессы более известны как пользователи. Некоторые области применения включают в себя нагревательные штампы, охлаждающие штампы, нагревательные формы, охлаждающие формы, нагревательные реакторы, нагревательные ванны, нагревательные машины, такие как прессы, нагревательные ролики, нагревательные резервуары для хранения, и этот список можно продолжать и продолжать. Главное, что нужно знать, это то, что каждое приложение имеет свои специфические требования, и каждая система предназначена для удовлетворения этих требований. Меньшие системы относительно просты, но более крупные системы могут стать очень сложными, и со временем компании продолжают их дополнять. Более крупные системы требуют проектных работ со стороны инженерных или консалтинговых фирм, и на проектирование и установку может уйти много месяцев.

Последним компонентом системы горячего масла является расширительный бачок. Этот резервуар имеет решающее значение для работы системы. Его основная цель состоит в том, чтобы оставить некоторое место для теплоносителя при нагревании, чтобы он расширился, а при охлаждении — в источник, из которого будет вытягиваться жидкость, чтобы система оставалась заполненной. Это также встроенный резервный резервуар для вашей системы на тот случай, если у вас есть утечка, он поддерживает вашу систему полной. Именно поэтому важно ежедневно следить за уровнем в расширительном бачке. Если уровень падает от своего нормального положения, это означает, что у вас где-то образовалась утечка. Некоторые общие практические правила заключаются в том, чтобы заполнить расширительный бачок на 1/3, когда система холодная. Когда система работает в горячем состоянии, она должна быть заполнена на 2/3–3/4. Обычно к расширительному бачку ведут две трубы или ветви, и при работе одну ветвь необходимо закрыть, чтобы предотвратить попадание тепловых потоков в расширительный бачок и нагрев жидкости в этом бачке. Мне нравится, когда температура расширительного бака ниже 140°F (60°C). Это делается для предотвращения окисления воздухом внутри бака. Если у вас нет выбора и вам нужно, чтобы ваш расширительный бак работал при температуре выше 140 ° F (60 ° C), вам нужно установить азотную подушку на верхнюю часть бака, чтобы удалить любые молекулы кислорода и предотвратить окисление.

В этом разделе следует отметить, что сначала необходимо определить требования к приложению, а затем определить, какой дизайн системы лучше всего соответствует вашим потребностям. Однако для каждой системы жидкого теплоносителя с горячим маслом вам потребуются все вышеперечисленные компоненты.

Процедура запуска  — Эта процедура очень проста, но, по моим оценкам, ее выполняют менее 20% всех операторов систем горячего масла. Итак, позвольте мне рассказать вам о правильной процедуре запуска системы горячего масла.

  1. Сначала вы запускаете системный насос, чтобы жидкость текла по системе.
  2. Во-вторых, после того, как вы узнаете, что у вас хороший поток, вы применяете тепло. Нагрев следует производить с шагом от 20°F (11°C) до 25°F (14°C) до тех пор, пока вязкость теплоносителя не достигнет 10 сП (сантипуаз) или менее. Это делается для того, чтобы обеспечить турбулентный поток через нагреватель (где жидкий теплоноситель может отводить столько же тепла, сколько нагреватель может передать змеевику в нагревателе) и не произойдет термического растрескивания масла.
  3. Эти этапы приращения выполняются путем взятия системы из 70°F (21°C) и увеличения нагрева на 20°F (11°C) и обеспечения работы системы до тех пор, пока температура на нагревателе не станет 90°F (32°C). С). Как только нагреватель покажет это, увеличьте его еще на 20°F (11°C).
  4. Как только ваш теплоноситель станет меньше 10 сП, вы можете настроить нагреватель на рабочую температуру.

Например, если в вашей системе используется MultiTherm PG-1. Вы достигнете 10 сП при 132°F (55,5°C). Таким образом, от температуры окружающей среды до 132 ° F вам, возможно, придется сделать 2 или 3 шага, прежде чем настраивать нагреватель до рабочей температуры 340 ° F.

Следует следить за тем, чтобы уровень в расширительном бачке повышался по мере расширения теплоносителя. Если это не так, возможно, у вас забита линия. Кроме того, при температуре 200°F (93°C) может возникнуть кавитация в насосе. Если вы это сделаете, это означает, что в вашей системе есть вода или некоторые молекулы легких фракций, которые являются низкокипящими.

Процедура отключения   – Эта процедура представляет собой нечто большее, чем просто подход к нагревателю и одновременное отключение насоса и нагревателя. Если вы сделаете отключение таким образом, остаточное тепло, оставшееся в нагревателе, может превысить температуру пленки масла и привести к термическому растрескиванию масла, которое не движется по трубе. Что мы предлагаем вам сделать в качестве процедуры выключения:

  1. Сначала выключите обогреватель.
  2. Пусть насос продолжает качать теплоноситель для удаления любого остаточного тепла, которое находится в нагревателе, технологическом процессе и трубах. Для некоторых систем это может занять некоторое время в зависимости от размера вашей системы. Это делается для того, чтобы при выключении насоса остаточное тепло в различных компонентах системы не привело к термическому растрескиванию теплоносителя.
  3. Когда температура упадет до 200°F (93°C) остаточное тепло удалено, и насос можно безопасно отключить.

Мы рекомендуем, чтобы ваш насос был подключен к какому-либо вспомогательному источнику питания, чтобы, когда в вашем учреждении по какой-либо причине (а их много) отключается электричество или что-то происходит с основным источником питания, насос продолжал работать и толкать жидкости через систему. Я обнаружил, что такие вещи являются основной причиной того, что теплоноситель в вашей системе начинает разрушаться. Побочными продуктами термического крекинга являются тяжелые концевые молекулы (состоящие из 90-95% углерода) и молекула легкого остатка или легкокипящая.

Стандартные рабочие процедуры  — После запуска и запуска системы теплоносителя она должна работать практически самостоятельно. Но вот некоторые ежедневные вещи, на которые следует обратить внимание при эксплуатации вашей системы:

  • Проверьте температуру масла, возвращающегося в нагреватель, а также масла, выходящего из нагревателя. Когда ваша система работает плавно и эффективно, разница температур должна оставаться постоянной. Если разница температур увеличивается, это свидетельствует о том, что в вашей системе что-то меняется.
  • При проверке температур необходимо также проверить падение давления на насосе и на нагревателе. Если изменений в перепадах давления нет, все в порядке. Если есть изменения, значит, ваша система сообщает вам о наличии проблемы.
  • Проверьте насос — работает ли он плавно, шумит, подтекает масло или что-то дымит?
  • Проверьте нагреватель — обойдите его и убедитесь, что внешний корпус в порядке. Проверьте, нет ли утечек масла, обгорания краски, ничего не болтается и не смещается. Если что-то изменится, немедленно позвоните на завод-изготовитель обогревателя. Если у вас есть расходомер, убедитесь, что скорость потока не меняется.
  • Проверить расширительный бачок — не обгорела ли краска, есть ли течи, шумит ли, пахнет ли, уровень масла в норме, трубка уровня не забита, дымит ли из вентиляционной трубы?
  • Пройдитесь по трубопроводной системе — проверьте все колена и соединения на наличие утечек (если есть — никогда не открывайте изоляцию, чтобы найти утечку, когда система горячая — это один из способов разжечь пожар — дайте системе остыть перед исследованием утечки), любые странные запахи, все затворы, вентиляционные отверстия или клапаны работают нормально, есть ли дым, исходящий из какой-либо из секций, какие-либо шумы, отличные от обычных?
  • Проверить систему фильтрации — если падение давления одинаковое, то все в порядке и замена фильтра не требуется. Если падение давления больше, фильтр заполнен твердыми частицами в масле и его необходимо заменить.

Такие вещи не требуют много времени. Если вы обучите свою операционную группу, каждый сможет делать это в обычном рабочем режиме, и когда они заметят что-то ненормальное, они могут сообщить об этом нужному человеку, чтобы принять меры и определить проблему, прежде чем она дойдет до точки незапланированного время простоя, которое стоит денег компании, и у вас возникает головная боль, чтобы попытаться решить проблему как можно быстрее.

Процедура слива  — Слить жидкость из системы не очень сложно, но довольно грязно и требует много времени. Если вы все сделаете правильно, вы сможете удалить почти весь жидкий теплоноситель из вашей системы, так что при заправке вашей системы новым жидким теплоносителем от MultiTherm ваша система будет работать более эффективно. Вот общие шаги, которые необходимо выполнить, чтобы слить жидкость из системы:

  1. Выключите обогреватель или источник тепла и дайте насосу продолжить циркуляцию масла по системе. Вам необходимо удалить все остаточное тепло из системы, а также дать маслу остыть.
  2. Когда температура масла станет безопасной для слива из системы, выключите насос и дайте жидкости прекратить циркуляцию.
  3. Если у вас есть азотная подушка на расширительном баке, отключите ее.
  4. Если у вас есть высокие вентиляционные отверстия, вы можете открыть их.
  5. Запишите все положения закрытых или частично закрытых клапанов или задвижек, как только вы запишете все их положения, вы сможете открыть их все, пожалуйста, не забудьте закрытый патрубок к расширительному бачку.
  6. Подсоедините шланги ко всем стокам нижней точки. В большинстве случаев два дренажа в нижней точке будут у насоса, а другой у технологического процесса/пользователя.
  7. Используйте вспомогательный насос (НЕ СИСТЕМНЫЙ НАСОС) для откачки жидкости из системы в пустую бочку, контейнер или цистерну (в зависимости от размера вашей системы). Убедитесь, что вы пометили контейнеры как отработанный жидкий теплоноситель. Вы же не хотите случайно поставить бочку с использованной жидкостью в свою систему.
  8. Когда вы думаете, что все масло вытекло из системы, дайте системе отстояться в течение 10-15 минут и попробуйте снова прокачать, иногда требуется, чтобы часть более вязкой жидкости оседала до нижних точек.

Теперь из вашей системы слит теплоноситель. Если вы будете сливать его как можно горячее, вы сможете удалить почти весь шлам и твердые частицы из вашей системы. Эта процедура не удаляет прилипший или обугленный материал в вашей системе. Если вы хотите сделать это, вам следует рассмотреть возможность использования очистителя технологической системы или промывочной жидкости от MultiTherm. Звоните, чтобы узнать подробности.

Процедура заправки  — Заправка системы либо новым теплоносителем, либо промывочной жидкостью представляет собой просто слив системы в обратном порядке и закачку жидкости в систему. Убедитесь, что у вас достаточно нового теплоносителя для заполнения вашей системы. Нет ничего более отягчающего, чем нехватка жидкости при подзарядке системы. Если это произойдет с вами, не соглашайтесь на использование некоторого количества отработанной жидкости или даже чего-то, что недопустимо смешивать с новым маслом. Позвоните в MultiTherm для получения рекомендаций, если вы попали в такую ​​ситуацию. Следуйте этой процедуре, чтобы перезарядить вашу систему:

  1. Как только вы почувствуете, что удалили все отработанное масло из системы. Используйте вспомогательный насос (НЕ ИСПОЛЬЗУЙТЕ СИСТЕМНЫЙ НАСОС), чтобы набрать новое масло из контейнера и протолкнуть его в систему.
  2. Сначала закачайте новую жидкость в систему из нижней точки процесса/пользователя. Если вы оставите открытым слив на системном насосе или вентиляционные отверстия в верхней точке и начнет вытекать жидкость, это означает, что вы заполнили все трубопроводы на стороне процесса/пользователя. Вам нужно будет повторить это во всех нижних точках процесса/пользователя.
  3. Если у вас есть верхние вентиляционные отверстия, вам необходимо закрыть их.
  4. Когда все контуры процесса/пользователя заполнены, подсоедините вторичный насос к сливу системного насоса и начните подавать жидкость в систему.
  5. Следите за расширительным бачком; продолжайте заполнять систему, пока расширительный бачок не заполнится на 1/3.
  6. Убедитесь, что все дренажные и вентиляционные отверстия плотно закрыты.
  7. Установите все ваши клапаны или затворы в те же положения, что и при нормальной работе, кроме одного на расширительном бачке. Оставьте обе ноги расширительного бака открытыми, и если у вас есть азотная подушка на баке, пока не включайте ее.
  8. Убедитесь, что насос не потерял смазку или заливку на задней стороне уплотнения. Если вы не выполните этот шаг, вы сожжете уплотнение и в конечном итоге вам придется заменить его в ближайшем будущем. Если вы не уверены, что вам нужно делать, позвоните производителю насоса для получения указаний.

Процедура запуска системы после подзарядки  — Запуск системы после подзарядки сильно отличается от запуска системы после ее выключения. Ниже описана процедура перезапуска системы после перезарядки:

  1. Запустите системный насос. Пока не применяйте тепло. Дайте жидкости циркулировать и удалите все воздушные карманы в системе. Воздушные карманы попадут в расширительный бачок и, таким образом, выйдут из системы. Вы можете услышать некоторые забавные звуки, и когда они исчезнут, можно с уверенностью сказать, что воздушные карманы были удалены, и циркуляция в системе вернулась к норме. Также убедитесь, что ваш расширительный бак открыт для атмосферы.
  2. Если уровень в расширительном бачке упал ниже 1/3 полного объема, вам потребуется закачать в систему еще немного нового масла с помощью вторичного насоса через слив в месте расположения системного насоса.
  3. Когда циркуляция в системе наладится, а уровень в расширительном бачке достигнет нужного уровня, можно подавать тепло.
  4. Нагревайте с шагом от 20°F (11°C) до 25°F (14°C), пока температура теплоносителя не достигнет 195°F (90°C). Удерживайте эту температуру и пройдитесь по системе, чтобы убедиться, что все в порядке.
  5. Увеличьте температуру до 200°F (93°C), именно здесь вода начинает кипеть, и, таким образом, если по какой-то причине в вашей системе появилась вода во время процедуры слива и повторной заправки, вы это обнаружите. Если насос начинает кавитировать или из расширительного бачка выплевывается и выплевывается горячее масло, значит, в системе есть вода. Если в вашей системе есть вода, убедитесь, что труба от расширительного бачка направлена ​​в пустую бочку или в безопасное место, где она никому не может повредить. Продолжайте это до тех пор, пока в насосе не произойдет кавитация, а брызги и брызги из расширительного бачка не прекратятся. В зависимости от количества воды в вашей системе это может занять много времени (часы и даже дни).
  6. После всех признаков того, что в вашей системе нет воды. Увеличьте температуру до 220°F (104°C), чтобы убедиться, что нет воды. Запускайте систему при этой температуре, пока не почувствуете, что в системе нет воды.
  7. Если воды нет, а у вас есть азотная система для расширительного бака, самое время включить ее обратно.
  8. Закройте одну из ножек расширительного бачка.
  9. Теперь можно безопасно настроить нагреватель на рабочую температуру.



Запрос информации


Требования к тепловому расширительному баку для водонагревателей в KC.


Что такое терморасширительный бак?

Терморасширительный бак — это устройство, предназначенное для регулирования давления воды в водопроводной системе вашего дома. Когда вода нагревается, она расширяется, создавая потенциал для избыточного давления в ваших трубах. Этот скачок давления может привести к утечкам или даже разрыву труб. Термические расширительные баки предлагают решение, предоставляя пространство для расширения воды, тем самым предотвращая повышение давления и потенциальное повреждение вашей водопроводной системы, включая клапан T&P вашего водонагревателя.

Системы с открытым контуром и системы с закрытым контуром

Понимание типа системы водоснабжения в вашем доме имеет решающее значение для определения необходимости теплового расширительного бака. Двумя распространенными типами систем являются системы с открытым циклом и системы с замкнутым циклом.

Системы с замкнутым контуром

Системы с замкнутым контуром обычно используются в домах с обратным клапаном в счетчике воды, клапаном регулирования давления (PRV) или потенциально высоким давлением воды вне дома (более 80 фунтов на кв. дюйм) . Это создает настоящую замкнутую систему, в которой отсутствует механизм расширения и сжатия воды во время циклов нагрева и охлаждения. Для домов с такими системами производители настоятельно рекомендуют установку терморасширительных баков в гарантийных целях. Терморасширительные баки особенно важны для таких домов, поскольку они обеспечивают пространство для расширения воды и помогают предотвратить повышение давления.

Примечательно, что Департамент водоснабжения Канзас-Сити МО заменяет счетчики воды обратными клапанами. В этом контексте расширительные баки играют еще более важную роль. Многие домовладельцы в Канзас-Сити, штат Миссури, сообщают, что их водонагреватели начали протекать через несколько месяцев после того, как город заменит их счетчик воды, и эту проблему можно решить с помощью правильно установленного и функционирующего расширительного бака.

Системы с открытым контуром

Системы с открытым контуром распространены в некоторых районах, включая Олате и большую часть округа Джонсон, где счетчики воды обычно не имеют обратных клапанов.

Для домов с открытым контуром, в которых нет обратного клапана в счетчике воды, редукционного клапана (PRV) или высокого давления воды (выше 80 фунтов на квадратный дюйм), терморасширительный бак обычно не требуется. Однако, если присутствует предохранительный клапан или если измеренное давление воды превышает 80 фунтов на квадратный дюйм, система фактически становится системой с замкнутым контуром, и необходим тепловой расширительный бак.

Рекомендации и техническое обслуживание

Несмотря на то, что терморасширительные баки обладают многочисленными преимуществами, важно помнить о возможных проблемах. Например, бутиловая камера бака с полипропиленовым вкладышем со временем может изнашиваться.

Установка также является ключевым моментом. Некоторые производители, такие как Watts, допускают горизонтальную и даже перевернутую установку. Тем не менее, Backstop и Amtrol теперь требуют, чтобы их резервуары устанавливались клапаном вниз. Это изменение в политике произошло после того, как исследование выявило повышенную вероятность износа мочевого пузыря, особенно при наличии значительного осадка.

Чтобы продлить срок службы расширительного бака, важно точно подобрать давление воды. Кроме того, по возможности, мы рекомендуем устанавливать расширительный бак вертикально и на расстоянии не менее 18 дюймов от вентиляционного патрубка любого газового водонагревателя, чтобы предотвратить осложнения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
