Что учитывать при расчете однотрубной системы отопления

Однотрубная система отопления – одно из решений по разводке труб внутри зданий с подключением приборов нагрева. Такая схема видится наиболее простой и эффективной. Сооружение отопительной ветки по варианту «одной трубой» обходится домовладельцам дешевле иных способов.

Чтобы обеспечить работоспособность схемы, необходимо выполнить предварительный расчет однотрубной системы отопления — это позволит поддерживать нужную температуру в доме и предупредить потерю давления в сети. С этой задачей вполне реально справиться самостоятельно. Сомневаетесь в своих силах?

Мы расскажем вам, каковы особенности устройства однотрубной системы, приведем примеры рабочих схем, объясним, какие расчеты обязательно следует выполнить на этапе планирования отопительного контура.

Содержание статьи:

Устройство однотрубной схемы отопления
- Увязывание циркуляционных колец
- Применение и экономическое обоснование
- Расчетная база для монтажа
- Выбор основного циркуляционного кольца
Практический пример расчёта
Выводы и полезное видео по теме

Устройство однотрубной схемы отопления

Гидравлическая устойчивость системы традиционно обеспечивается оптимальным подбором условного прохода трубопроводов (Dусл). Стабильную схему реализовать способом подбора диаметров, без предварительной настройки систем отопления с терморегуляторами, достаточно просто.

Именно к таким отопительным системам прямое отношение имеет с вертикальным/горизонтальным монтажом радиаторов и при полном отсутствии запорно-регулирующей арматуры на стояках (ответвлениях к приборам).

Наглядный пример установки радиаторного элемента в схеме, организованной по принципу циркуляции одной трубой. В данном случае используются металлопластиковые трубопроводы с металлическими фитингами

Методом изменения диаметров труб в однотрубной кольцевой схеме отопления можно достаточно точно сбалансировать имеющие место потери давления. Управление же потоками теплоносителя внутри каждого отдельного нагревательного прибора обеспечивает .

Обычно в рамках процесса конструирования отопительной системы по однотрубной схеме на первом этапе выстраиваются узлы обвязки радиаторов. На втором этапе выполняют увязку циркуляционных колец.

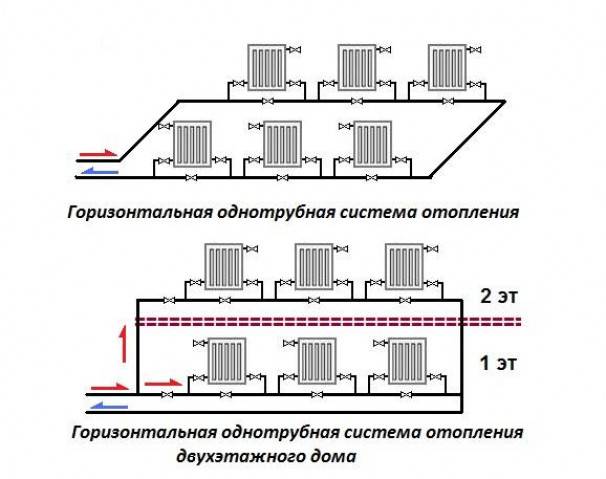

Классическое схемное решение, где для протока теплоносителя и распределения воды по тепловым радиаторам используется одна труба. Эта схема относится к наиболее простым вариантам (+)

Конструирование узла обвязки отдельно взятого прибора предполагает определение потерь давления на узле. Выполняется расчёт с учётом равномерного распределения потока теплоносителя терморегулятором относительно точек подключения на этом схемном участке.

В рамках той же операции выполняется расчёт коэффициента затекания, плюс определение диапазона параметров распределения потоков на замыкающем участке. Уже опираясь на рассчитанный диапазон веток, выстраивают циркуляционное кольцо.

Увязывание циркуляционных колец

Чтобы качественно выполнить увязку циркуляционных колец однотрубной схемы, предварительно выполняется расчёт по возможным потерям давления (∆Ро). При этом не учитывают потери давления на регулировочном вентиле (∆Рк).

Далее по значению расхода теплоносителя на конечном участке циркуляционного кольца и по значению ∆Рк (график в технической документации на прибор), определяется величина настройки регулировочного вентиля.

Этот же показатель можно определить по формуле:

Кв=0,316G / √∆Рк,

где:

Кв – величина настройки;
G – расход теплоносителя;
∆Рк – потери давления на регулировочном вентиле.

Аналогичные расчёты выполняются для каждого отдельного регулирующего вентиля однотрубной системы.

Правда, диапазон потерь давления на каждом РВ вычисляют по формуле:

∆Рко=∆Ро + ∆Рк — ∆Рn,

где:

∆Ро – возможные потери давления;
∆Рк – потери давления на РВ;
∆Рn – потери давления на участке n-циркуляционного кольца (без учёта потерь в РВ).

Если в результате расчётов необходимые значения для однотрубной системы отопления в целом не были получены, рекомендуется применить вариант однотрубной системы, куда входят автоматические регуляторы расхода.

Автоматический регулятор расхода, установленный на линии обратного хода теплоносителя. Прибор регулирует общий расход теплоносителя для всей однотрубной схемы

Такие устройства, как автоматические регуляторы, монтируются на концевых участках схемы (узлы соединений на стояках, отводящие ветки) в точках подключения к возвратной линии.

Если технически изменить конфигурацию автоматического регулятора (поменять местами кран слива и пробку), установка приборов возможна и на линиях подачи теплоносителя.

С помощью автоматических регуляторов расхода осуществляется увязывание циркуляционных колец. При этом определяются потери давления ∆Рс на концевых участках (стояки, приборные ветки).

Остаточные потери давления в границах циркуляционного кольца распределяют между общими участками трубопроводов (∆Рмр) и общим регулятором расхода (∆Рр).

Значение временной настройки общего регулятора выбирается по представленным в технической документации графикам, с учётом ∆Рмр концевых участков.

Рассчитывают потери давления на концевых участках формулой:

∆Рс=∆Рпп — ∆Рмр — ∆Рр,

где:

∆Рр – расчётное значение;
∆Рпп – заданный перепад давлений;
∆Рмр – потери Рраб на участках трубопроводов;
∆Рр – потери Рраб на общем РВ.

Настройку автоматического регулятора основного циркуляционного кольца (при условии изначально не заданного перепада давлений) осуществляют с учётом установки минимально возможного значения из диапазона настройки в технической документации прибора.

Качество управляемости потоков автоматикой общего регулятора контролируют по разности потерь давления на каждом отдельном регуляторе стояка или приборной ветки.

Применение и экономическое обоснование

Отсутствие требований к температуре охлаждённого теплоносителя является отправной точкой для проектирования однотрубных отопительных систем на терморегуляторах с установкой ТР на подводящих линиях радиаторов. При этом обязательным является оснащение теплового пункта автоматической регулировкой.

Терморегулятор, установленный на линии, подающей теплоноситель в радиатор отопления. Для монтажа использовались металлические фитинги, которые удобны для работы с трубами из полипропилена

Схемные решения, где отсутствуют терморегулирующие приборы на подводящих линиях радиаторов, также используются на практике. Но применение подобных схем обусловлено несколько иными приоритетами обеспечения микроклимата.

Обычно однотрубные схемы, где отсутствует автоматическое регулирование, применяют для групп помещений, спроектированных с учётом компенсации тепловых потерь (50% и более) за счёт дополнительных устройств: приточная вентиляция, кондиционирование, электрический подогрев.

Также устройство однотрубных систем встречается в проектах, где нормативами допускается температура теплоносителя, превышающая граничное значение рабочего диапазона терморегулятора.

Проекты многоквартирных домов, где эксплуатация системы отопления завязана с учётом потребляемого тепла посредством счётчиков, обычно выстраивается по периметральной однотрубной схеме.

Периметральная однотрубная схема – своего рода «классика жанра», которую часто применяют в практике муниципального и частного домостроения. Считается простой и экономичной для разных условий (+)

Экономическому обоснованию для реализации такой схемы подлежит расположение магистральных стояков в разных точках конструкции.

Основными критериями расчёта служит стоимость двух главных материалов: и фитингов.

Согласно практическим примерам реализации периметральной однотрубной системы, увеличение Dу проходного сечения трубопроводов в два раза сопровождается увеличением расходов на закупку труб в 2-3 раза. А расходы по фитингам возрастают до 10-ти кратного размера в зависимости от того, из какого материала изготовлены фитинги.

Расчетная база для монтажа

Монтаж однотрубной схемы, с точки зрения расположения рабочих элементов, практически не отличается от устройства тех же . Магистральные стояки, как правило, размещаются за пределами жилых помещений.

Правилами СНиП рекомендуется вести прокладку стояков внутри специальных шахт или желобов. Квартирная ветка традиционно выстраивается по периметру.

Пример размещения трубопроводов системы отопления в специально пробитых штрабах. Этот вариант устройства часто применяется в современном строительстве

Прокладка трубопроводов осуществляется на высоте 70-100 мм от верхней границы напольного плинтуса. Или монтаж делают под декоративным плинтусом высотой 100 мм и более, шириной до 40 мм. Современным производством выпускаются такие специализированные накладки под монтаж сантехнических или электрических коммуникаций.

Обвязка радиаторов выполняется схемой «сверху-вниз» с подводом труб на одной стороне или по обеим сторонам. Расположение терморегуляторов «по конкретной стороне» не критичное, но если выполняется рядом с балконной дверью, установку ТР выполняют обязательно на дальней от двери стороне.

Прокладка труб за плинтусом видится преимущественной с декоративной точки зрения, но заставляет вспомнить о недостатках, когда дело касается прохождения участков, где есть внутрикомнатные дверные проёмы.

Трубопроводы, уложенные под декоративным плинтусом. Можно сказать, классическое решение для однотрубных систем, внедряемых в новостройках разного класса

Соединение отопительных приборов (радиаторов) с однотрубными стояками выполняется по схемам, допускающим незначительное линейное удлинение труб или по схемам с компенсацией удлинения труб в результате температурных перепадов.

Третий вариант схемных решений, где предполагается использование трёхходового регулятора,не рекомендуется по соображениям экономии.

Если устройство системы предусматривает прокладку стояков, скрытых в штробах стен, рекомендуется использовать в качестве присоединительной арматуры угловые терморегуляторы типа RTD-G и запорные вентили подобные приборам из серии RLV.

Варианты подключения: 1,2 – для систем, допускающих линейное расширение труб; 3,4 – для систем, рассчитанных под использование дополнительных источников тепла; 5,6 – решения на трёхходовых клапанах считаются невыгодными (+)

Диаметр трубного ответвления к приборам отопления рассчитывается по формуле:

D >= 0.7√V,

где:

0,7 – коэффициент;
V – внутренний объём радиатора.

Ответвление выполняется с некоторым уклоном (не менее 5%) в направлении свободного выхода теплоносителя.

Выбор основного циркуляционного кольца

Если проектное решение предполагает устройство системы отопления на основе нескольких циркуляционных колец, необходим выбор основного циркуляционного кольца. Выбор теоретически (и практически) должен выполняться по максимальному значению теплопередачи наиболее удалённого радиатора.

Этот параметр в какой-то степени влияет на оценку гидравлической нагрузки в целом, приходящейся на циркуляционное кольцо.

Циркуляционное кольцо в образе структурной схемы. Для разных вариантов проектирования таких колец может быть несколько. При этом только одно кольцо является основным (+)

Рассчитывается теплопередача отдалённого прибора формулой:

Атп = Qв / Qоп + ΣQоп,

где:

Атп – расчётная теплопередача удалённого прибора;
Qв – необходимая теплопередача удалённого прибора;
Qоп – теплопередача от радиаторов в помещение;
ΣQоп – сумма необходимой теплопередачи всех приборов системы.

При этом параметр суммы необходимой теплопередачи может состоять из суммы значений приборов, призванных обслуживать здание в целом или только часть здания. Например, при расчёте тепла отдельно для помещений, охватываемых одним отдельным стояком или отдельно взятых площадей, обслуживаемых приборной веткой.

А вообще расчётная теплопередача любого иного отопительного радиатора, установленного в системе, рассчитывается немного другой формулой:

Атп = Qоп / Qпом,

где:

Qоп – необходимая тепловая передача для отдельного радиатора;
Qпом – тепловая потребность для конкретного помещения, где используется однотрубная схема.

Проще всего разобраться с расчетами и применение полученных значений можно на конкретном примере.

Практический пример расчёта

Для жилого дома требуется однотрубная система с управлением от терморегулятора.

Значение номинальной пропускной способности прибора на максимальной границе настройки составляет 0,6 м³/ч/бар (к1). Максимально возможная характеристика пропускной способности для этого значения настройки – 0,9 м³/ч/бар (к2).

Максимально возможный перепад давления ТР (при уровне шума 30дБ) – не более 27 кПа (ΔР1). Напор насоса 25 кПа (ΔР2) Рабочее давление для системы отопления – 20 кПа(ΔР).

Нужно определить диапазон потерь давления для ТР (ΔР1).

Значение внутренней теплопередачи рассчитывают так: Атр = 1 – к1/к2 (1 – 06/09) = 0,56. Отсюда вычисляется требуемый диапазон потерь давления на ТР: ΔР1 = ΔР * Атр (20 * 0,56…1) = 11,2…20 кПа.

Если приводят к неожиданным результатам, лучше обратиться к специалистам или для проверки воспользоваться компьютерным калькулятором.

Выводы и полезное видео по теме

Подробный разбор расчетов с помощью компьютерной программы с пояснениями по монтажу и улучшению функциональности системы:

Следует отметить, что полномасштабный расчёт даже самых простых решений сопровождается массой вычисляемых параметров. Конечно же, вычислять всё без исключения справедливо при условии организации конструкции отопления, близкой к идеальной структуре. Однако в реальности ничего идеального нет.

Поэтому зачастую полагаются на расчёты как таковые, а также на практические примеры и на результаты работы этих примеров. Особо популярен такой подход для частного домостроения.

Есть, что дополнить, или возникли вопросы по расчету однотрубной системы отопления? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства отопительного контура. Форма для связи находится в нижнем блоке.

Правильный расчет системы отопления и его основные моменты

Рассмотрен подробный расчет системы отопления дома со всеми особенностями и сложностями, перечислены источники отопления, которые чаще всего являются вспомогательными, а также подробно рассмотрена однотрубная и двухтрубная система отопления.

В процессе строительства частных домов возникает вопрос выбора отопительного оборудования с целью обеспечения комфорта и создания уютных условий проживания. Рассмотрим, как правильно осуществить расчет системы отопления с учётом различных особенностей. Среди различных способов обогрева частного дома самой распространенной на данный момент признана индивидуальная система водяного отопления. (См. также: Выгодное отопление коттеджа. Система отопления «Ленинградка»)

Рисунок 1: Одна из систем отопления дома

Современные источники отопления дома

Электрические нагревательные приборы, к которым относятся тепловентиляторы, инфракрасные обогреватели, масляные радиаторы, тепловые пушки, «теплые полы» и другие, а также камины и печи чаще всего используют как вспомогательные источники отопления. Частный дом с системой воздушного отопления – чрезвычайная редкость.

Следует заметить, что есть общепринятые нормы удельной мощности котла в зависимости от климатических зон:

W = 1,5 – 2,0 кВт – в Северных районах.
W = 1,2 – 1,5 кВт – в Центральных районах;
W = 0,7 – 0,9 кВт – в Южных районах;

С помощью формулы W кот. = S*W / 10 можно рассчитать мощность котла.

Расчет системы отопления дома включает в себя расчет мощности, при проведении которого следует учитывать следующие параметры: (См. также: Расчет котла отопления)

S — общая площадь помещения, которое отапливается;
W – мощность котла (удельная) на 10 м³, которая определяется с учетом климатических особенностей региона.

Совет! С целью упрощения системы расчетов можно применить среднее значение удельной мощности котла (W), которое равно единице. Следовательно, нормативная мощность котла принимается из расчета 10 кВт на 100м² помещения, которое отапливается. Например:

1) S = 100 м² – площадь помещения, которое отапливается;

2) W = 1,2 кВт – удельная мощность Центральных районов.

W кот. = 100*1,2/10=12 кВт.

Рисунок 2: Проектирование системы отопления

Особенности проектирования системы отопления

Тип отопления напрямую зависит от площади дома. В силу малой инерционности систему с естественной циркуляцией можно использовать для сооружений площадью не более 100м². Расчет и проектирование систем отопления осуществляется с учетом целого ряда особенностей. Например, для зданий с большей площадью необходима принудительная циркуляция теплоносителя. Данный тип теплоносителя обеспечивается включением циркуляционных насосов в систему. (См. также: Что надо знать о проектировании отопления)

Совет! Для повышения длительности срока службы деталей, циркуляционные насосы нужно установить в обратную линию, которая ведет непосредственно к котлу от отопительных приборов. Таким образом, удается избавить контакт деталей с горячей водой.

Рисунок 3: Конструкция циркуляционного насоса

Требования к циркуляционным насосам

Поскольку циркуляционные насосы непрерывно работают, существуют определенные требования, которым они должны соответствовать:

бесшумность работы;
простота эксплуатации;
низкий уровень энергопотребления;
надежность;
долговечность.

Рисунок 4: Циркуляционные насосы

Особенности расчета системы отопления

Гидравлический расчет системы отопления является одним из наиболее трудоемких и сложных этапов в процессе проектирования систем отопления водяного типа. Перед проведением проектирования необходимо выполнить расчетно-графические работы: (См. также: Как рассчитать радиаторы отопления)

Рисунок 5: Программа для проведения гидравлического расчета

Двухтрубная система отопления

Расчетный участок трубопровода – это участок фиксированного диаметра со стабильным расходом теплоносителя, который определяется тепловым балансом отапливаемого помещения. Расчет двухтрубной системы отопления включает в себя нумерацию расчетных участков, которую стоит начать с источника теплоты (теплового генератора или ИТП). Как правило, на подающей магистрали узловые точки в ответвленных местах выделяют заглавными буквами. Соответственные узлы указывают со штрихом на сборных магистральных трубопроводах.

Рисунок 6: Двухтрубная система отопления

Что касаемо узловых точек на стояках (в местах, где ответвляются распределительные приборные ветки), то их обозначают простыми арабскими цифрами, соответствующими номеру этажа (для горизонтальных систем) или отвечают номеру приборной ветки-стояка (для вертикальных систем). Данные номера выделяют штрихом в местах сбора потоков теплоносителя. Каждый расчетный участок нумеруется двумя буквами или цифрами, которые должны соответствовать началу участка и его концу.

Вертикальная система отопления

При вертикальных системах отопления нумерацию стояков (приборных веток) следует выполнять цифрами арабского алфавита в направлении по часовой стрелке, начиная от квартиры, которая на плане этажа расположена в верхней левой части по периметру здания. С помощью планов, вычерченных в масштабе, определяют длину участков трубопроводов с точностью до 0,1 м.

Рисунок 7: Двухтрубная вертикальная схема отопления

Расчет системы отопления частного дома не обходится без расчета тепловой нагрузки участка, поэтому необходимо определить тепловой поток, который на подающих трубах передает или уже передал теплоноситель. Тепловую нагрузку нужных участков системы трубопроводов (распределительных и сборных) рассчитывают с округлением до 10 Вт, и определяют только после распределения тепловой нагрузки среди всех приборов и приборных веток, которые отапливаются. Принято указывать тепловую нагрузку участка – Q_i-j (Вт) над выносной линией, а его длину – l_i-j (м) под выносной линией.

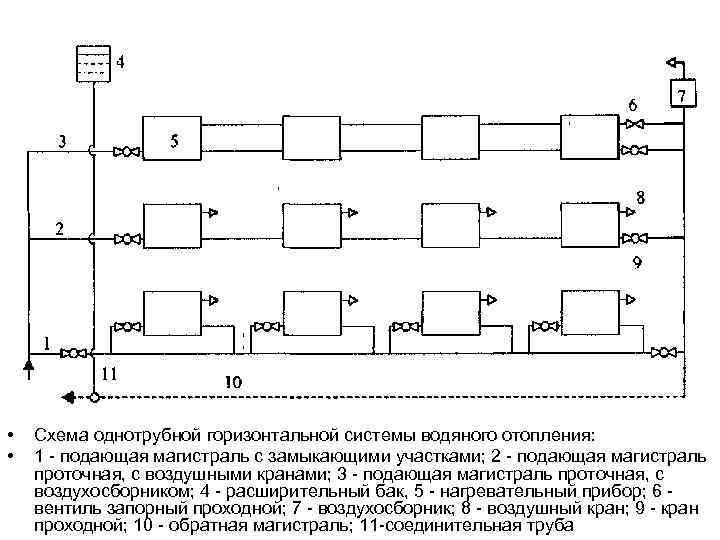

Однотрубная система отопления

Расчет однотрубных систем немного отличается от расчета двухтрубных небольшим количеством особенностей при определении необходимой поверхности нагревательных приборов, а также при установлении размера и диаметра замыкающих участков и подводок данных нагревательных приборов. Порядок расчета данной системы отопления совпадает свыше приведенным примером расчета двухтрубной системы.

Расчет однотрубной системы отопления начинается с того, что следует рассчитать диаметры стояков и магистралей по давлению. Также можно произвести расчет по обратной схеме: изначально найти диаметры по кольцу прибора, потом определить диаметры замыкающих участков. При данном расчете коэффициент затекания определяется по графику, который составляется за результатами проведенных исследований.

Рисунок 8: Однотрубная система отопления

Важно! При расчетах нельзя использовать заранее принятое количество воды, которая затекает в нагревательные приборы, поскольку этот показатель не является фиксированным и постоянным, а меняется под влиянием различного рода факторов.

Что учитывать при расчете однотрубной системы отопления

Однотрубная система отопления – одно из решений обвязки внутри зданий с подключением отопительных приборов. Такая схема кажется наиболее простой и эффективной. Строительство ветки отопления по варианту «одна труба» обходится домовладельцам дешевле других способов.

Для обеспечения работы контура необходимо провести предварительный расчет однотрубной системы отопления – это позволит поддерживать нужную температуру в доме и предотвратит потерю давления в сети. С этой задачей вполне можно справиться самостоятельно. Сомневаетесь в своих силах?

Расскажем, в чем особенности однотрубной системы, приведем примеры рабочих схем, объясним, какие расчеты необходимо произвести на этапе планирования отопительного контура.

Содержание статьи:

Устройство однотрубного контура отопления
- Соединительные циркуляционные кольца
- Применение и экономическое обоснование
- Расчетная база для монтажа
- Выбор основного циркуляционного кольца
- Пример практического расчета
- Выводы и полезное видео по теме
Устройство однотрубного контура отопления
Гидравлическая устойчивость системы традиционно обеспечивается оптимальным выбором условного прохода трубопроводов (Усл). Достаточно просто реализовать устойчивую схему методом подбора диаметров, без предварительной настройки систем отопления с регуляторами температуры.
Именно к таким системам отопления прямое отношение имеет вертикальная/горизонтальная установка радиаторов и при полном отсутствии запорно-регулирующей арматуры на стояках (отводах к приборам).
Наглядный пример установки радиаторного элемента в контур, организованный по принципу циркуляции с одной трубой. В этом случае используются металлопластиковые трубопроводы с металлической арматурой.
Методом изменения диаметров труб в однотрубном кольцевом контуре отопления можно достаточно точно уравновесить возникающие потери давления. Обеспечивает контроль потоков теплоносителя внутри каждого отдельного отопительного прибора.
Обычно в рамках процесса построения системы отопления по однотрубной схеме на первом этапе сооружаются узлы обвязки радиаторов. На втором этапе увязываются циркуляционные кольца.
Классическое схемное решение, где для подачи теплоносителя и распределения воды по радиаторам используется одна труба. Данная схема относится к простейшим вариантам (+)
Конструкция узла обвязки одиночного устройства предполагает определение потерь давления на узле. Расчет ведется с учетом равномерного распределения расхода теплоносителя регулятором температуры относительно точек подключения на данном участке цепи.
В рамках этой же операции выполняется расчет коэффициента утечки, плюс определение диапазона параметров распределения потока в запорном сечении. Уже исходя из рассчитанного диапазона ответвлений строится циркуляционное кольцо.
Кольца циркуляционные соединительные
Для качественной центровки циркуляционных колец однотрубного контура производится предварительный расчет возможных потерь давления (∆Ро). При этом потери давления на регулирующем клапане (∆Рк) не учитываются.
Далее по величине расхода теплоносителя на конечном участке циркуляционного кольца и величине ∆Рк (график в технической документации на прибор) определяют величину регулировки регулирующего клапана.
Этот же показатель можно определить по формуле:
Kv = 0,316G / √∆Рк ,
Где:
- Sq — значение уставки;
- G — расход теплоносителя;
- ∆Рк — потеря давления на регулирующем клапане.
Аналогичные расчеты выполняются для каждого отдельного регулирующего клапана в однотрубной системе.
Правда, диапазон потерь давления на каждом ПБ рассчитывается по формуле:
∆Рко = ∆Ро + ∆Рк — ∆Рn ,
Где:
- ∆Ро — возможная потеря давления;
- ∆Рк — потеря давления на ПБ;
- ∆Pn — потери давления в районе н-циркуляционного кольца (без учета потерь в РС).
Если в результате расчетов не получены необходимые значения для однотрубной системы отопления в целом, рекомендуется использовать вариант однотрубной системы, в состав которой входят автоматические регуляторы расхода .
Автоматический регулятор расхода устанавливается на обратку хладагента. Устройство регулирует суммарный расход теплоносителя по всей однотрубной схеме
Устройства типа автоматических регуляторов монтируются на концевых участках схемы (точках присоединения на стояках, ответвлениях) в местах присоединения к обратке линия.
При техническом изменении конфигурации АКПП (поменять местами сливной кран и пробку) возможна установка устройств на линии подачи теплоносителя.
С помощью автоматических регуляторов расхода циркуляционные кольца связаны между собой. При этом определяют потери давления ∆Рс на концевых участках (стояках, приборных патрубках).
Потеря остаточного давления в циркуляционном кольце распределяется между общими участками трубопроводов (∆Pmr) и общим регулятором расхода (∆Pp).
Величина временной регулировки общего регулятора выбирается по графикам, представленным в технической документации, с учетом ∆Рмр концевых участков.
Рассчитать потери давления на концевых участках по формуле:
∆Рс = ∆Рп — ∆Рмр — ∆Рр ,
Где:
- ∆ Рр — оценочная стоимость;
- ∆Rpp — заданное падение давления;
- ∆Рмр — Потери Rраб на участках трубопроводов;
- ∆Рр — Потеря Рраб в общем РВ.
Автоматический регулятор главного циркуляционного кольца настраивается (при условии, что изначально не установлен перепад давления) с учетом установки минимально возможного значения из диапазона настройки в технической документации устройства.
Качество управляемости потоков автоматикой общего регулятора контролируют по разности потерь давления на каждом отдельном стояке-регуляторе или приборной ветви.
Применение и экономическое обоснование
Отсутствие требований к температуре охлаждаемого теплоносителя является отправной точкой для проектирования однотрубных систем отопления на термостатах с установкой ТР на линиях подачи радиаторов. обязательно оборудовать тепловой пункт автоматической регулировкой.
Термостат, устанавливаемый на магистрали подачи теплоносителя к радиатору отопления. Для монтажа использовались металлические фитинги, удобные для работы с полипропиленовыми трубами
Схемные решения, при которых отсутствуют терморегулирующие устройства на линиях питания радиаторов, также применяются на практике. Но использование таких схем обусловлено несколько иными приоритетами микроклимата.
Обычно однотрубные схемы, где нет автоматического управления, применяют для групп помещений, предназначенных для компенсации потерь тепла (50% и более) за счет дополнительных устройств: приточной вентиляции, кондиционирования, электроотопления.
Также устройство однотрубных систем встречается в проектах, где нормы температуры теплоносителя превышают предельное значение рабочего диапазона термостата.
Проекты многоквартирных домов, где работа системы отопления привязана к потреблению тепла посредством приборов учета, обычно строят по периметральной однотрубной схеме.
Периметровая однотрубная схема является своего рода «классикой жанра», которая часто используется в практике муниципального и частного домостроения. Считается простым и экономичным для разных условий (+)
Экономическим обоснованием реализации такой схемы является расположение основных стояков в разных точках строения.
Основным критерием расчета является стоимость двух основных материалов: и фурнитуры.
Согласно практическим примерам реализации периметральной однотрубной системы, увеличение Ду трубопроводов в два раза сопровождается увеличением затрат на приобретение труб в 2-3 раза. А затраты на фурнитуру увеличиваются в 10 раз от размера, в зависимости от того, из какого материала изготовлена фурнитура.
Расчетная база для установки
Монтаж одноламповой схемы, с точки зрения расположения рабочих элементов, практически не отличается от устройства той же . Стволовые стояки обычно располагаются за пределами жилых помещений.
Правила СНиП рекомендуют прокладывать стояки внутри специальных шахт или желобов. Линия квартир традиционно выстраивается по периметру.
Пример размещения трубопроводов системы отопления в специально пробитых заглушках. Этот вариант устройства часто используется в современном строительстве.
Прокладку трубопроводов осуществляют на высоте 70-100 мм от верхней границы цоколя пола. Либо установка производится под декоративный плинтус высотой от 100 мм и шириной до 40 мм. Современное производство выпускает такие специализированные накладки для монтажа сантехнических или электрических коммуникаций.
Обвязка радиаторов выполняется по схеме «сверху вниз» с подводом труб с одной или с двух сторон. Расположение термостатов «на определенной стороне» не критично, но если оно осуществляется рядом с балконной дверью, то установка ТП осуществляется обязательно на дальней от двери стороне.
Прокладка труб за плинтусом кажется преобладающей с декоративной точки зрения, но заставляет вспомнить о недостатках, когда речь идет о проходных зонах, где есть межкомнатные дверные проемы.
Трубопроводы, проложенные под декоративным плинтусом. Можно сказать, что классическое решение для однотрубных систем реализуется в новостройках разного класса
Соединение отопительных приборов (радиаторов) с однотрубными стояками осуществляется по схемам, допускающим незначительное линейное удлинение труб или по схемам схемы с компенсацией удлинения труб в результате изменения температуры.
Третий вариант схемных решений, где предполагается использование трехходового регулятора, не рекомендуется из соображений экономии.
Если устройством системы предусмотрен монтаж стояков, скрытых в штробах стен, то в качестве присоединительной арматуры рекомендуется использовать угловые термостаты типа РДТ-Г и запорную арматуру, аналогичную приборам из серии РЛВ .
Варианты подключения: 1,2 — для систем, допускающих линейное расширение труб; 3.4 — для систем, рассчитанных на использование дополнительных источников тепла; 5.6 — решения по трехходовым клапанам считаются убыточными (+)
Диаметр ответвления трубы к отопительным приборам рассчитывается по формуле:
D> = 0,7√V ,
Где:
- 0,7 — коэффициент;
- V — внутренний объем радиатора.
Отвод выполняется с определенным уклоном (не менее 5 %) в сторону свободного выхода теплоносителя.
Выбор главного циркуляционного кольца
Если проектное решение предполагает систему отопления на основе нескольких циркуляционных колец, то выбор главного циркуляционного кольца необходим. Выбор теоретически (и практически) следует делать по максимальной величине теплоотдачи наиболее удаленного радиатора.
Этот параметр в некоторой степени влияет на оценку гидравлической нагрузки в целом, приходящейся на циркуляционное кольцо.
Циркуляционное кольцо на изображении структурной схемы. Для разных вариантов дизайна таких колец может быть несколько. В данном случае только одно кольцо является основным (+)
Теплоотдача удаленного устройства рассчитывается по формуле:
АТП = Qв/Qоп + ΣQоп ,
Где:
- АТп 900 56 — расчетная теплоотдача удаленного устройства;
- Qv — необходимая теплоотдача выносного устройства;
- Qop — передача тепла от радиаторов в помещение;
- ΣQop — сумма необходимой теплоотдачи всех устройств в системе.
При этом параметр величины необходимой теплоотдачи может состоять из суммы значений приборов, предназначенных для обслуживания здания в целом или только части здания. Например, при расчете тепла отдельно для помещений, охватываемых одним отдельным стояком или отдельно взятых площадей, обслуживаемых приборной веткой.
В общем расчетная теплоотдача любого другого установленного в системе радиатора отопления рассчитывается по немного другой формуле:
АТФ = Qоп / Qпом ,
Где:
- Qоп — необходимое тепло переход на отдельный радиатор;
- Qhom — потребность в тепле конкретного помещения, где используется однотрубная схема.
Проще всего разобраться с расчетами и применением полученных значений на конкретном примере.
Пример практического расчета
Для жилого дома требуется однотрубная система с управлением от термостата.
Значение номинальной пропускной способности устройства на максимальной границе настройки 0,6 м ³/ч/бар (k1). Максимально возможная пропускная характеристика для данного значения настройки составляет 0,9 м ³/ч/бар (К2).
Максимально возможный перепад давления TP (при уровне шума 30 дБ) не более 27 кПа (ΔP1). Напор насоса 25 кПа (ΔP2) Рабочее давление для системы отопления 20 кПа (ΔP).
Необходимо определить диапазон потери давления для TP (ΔP1).
Величина внутренней теплопередачи рассчитывается следующим образом: Atr = 1 — k1 / k2 (1 — 06/09) = 0,56. Отсюда рассчитывается требуемый диапазон потерь давления на ТП: ΔP1 = ΔP*Aтр (20*0,56…1)=11,2…20 кПа.
Если приведут к неожиданным результатам, лучше обратиться к специалистам или воспользоваться компьютерным калькулятором для проверки.
Выводы и полезное видео по теме
Подробный разбор расчетов с помощью компьютерной программы с пояснениями по установке и доработке функционала системы:

Следует отметить, что натурный расчет даже самых простых решений сопровождается массой расчетных параметров . Конечно, справедливо рассчитать все без исключения, при условии, что будет организована конструкция отопления, близкая к идеальной. Однако на самом деле нет ничего идеального.
Поэтому часто опираются на расчеты как таковые, а также на практические примеры и результаты этих примеров. Такой подход особенно популярен для частного домостроения.
Есть чем дополнить, или есть вопросы по расчету однотрубной системы отопления? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства контура отопления. Контактная форма находится в нижнем блоке.
Инструмент для одной трубы Danfoss
Добро пожаловать в
1
Детали проекта
2
Информация о здании
3
Ориентировочная цена
Шаг 1
Расскажите нам о своем проекте
Информация о проекте
Название проекта
Добро пожаловать в наш инструмент для расчета стоимости реконструкции однотрубной системы. Этот простой в использовании инструмент предоставит вам точную оценку затрат на энергоэффективную реконструкцию ваших многоквартирных домов со старыми неэффективными однотрубными системами отопления.

Улица и номер улицы
Почтовый индекс
Город
Страна UKЛатвия
Контактная информация (необязательно)
Имя
Фамилия
Номер телефона
Адрес электронной почты
Я согласен с условиями.
Однотрубная модернизация по сравнению с двухтрубной
Почему однотрубная модернизация?
Исторически многие многоквартирные дома были оборудованы однотрубной радиаторной системой отопления. В настоящее время такие системы уже не соответствуют требованиям энергоэффективности, слишком много тепла теряется.
Надлежащим образом выполненная реконструкция однотрубной системы может помочь повысить энергоэффективность при небольших инвестициях. Этот инструмент предоставляет вам реалистичную оценку затрат на такую реконструкцию путем установки специального динамического решения для гидравлической балансировки в каждом из стояков здания.

Почему бы не установить двухтрубную систему?
Другим вариантом повышения энергоэффективности системы отопления является модернизация всей системы до широко используемой в настоящее время двухтрубной системы отопления.
Обычно результатом является еще большее увеличение эффективности. Но имейте в виду, что затраты на модернизацию всей системы увеличиваются, а также увеличиваются сроки окупаемости. Кроме того, для надлежащей модернизации установщик должен внести существенные изменения в систему и иметь доступ к каждому радиатору в каждой квартире. Это требует надежного управления проектом и постоянного сотрудничества со стороны жителей.
Реконструкция однотрубной системы Danfoss — это лучшее экономичное решение для всех зданий со старой однотрубной системой отопления.

Ремонт однотрубных систем всех типов
На практике существуют различные типы однотрубных систем отопления. Есть традиционная система, T-система, P-система и многое другое. Однотрубное решение Danfoss для реконструкции эффективно для всех типов однотрубных систем.

Однотрубное решение Danfoss для реконструкции

Реконструкция однотрубной системы Danfoss позволяет повысить энергоэффективность вашего здания на 20 %, а срок окупаемости обычно составляет около 2–3 лет. Вот как это работает: В каждом из стояков здания установлен динамический гидробалансировочный клапан типа AB-QM для эффективного распределения нагретой воды по зданию. Каждый из них настроен на расчетный расход исходя из тепловой мощности подключенных радиаторов. Клапаны устраняют типичные ситуации с переливом в однотрубной системе, в основном могут быть установлены в подвале здания, и работа обычно завершается в течение одного дня. Кроме того, установлен электронный контроллер типа CCR3+. Он управляет термоприводами TWA-Q, установленными на каждом клапане AB-QM. Электронные датчики температуры непрерывно передают температуру стояка на CCR3+. В случае, если температура обратного трубопровода определенного стояка становится слишком высокой и вызывает неэффективный нагрев, контроллер реагирует и временно перекрывает поток в этот стояк, закрывая клапан AB-QM с помощью привода TWA-Q.
Время действовать
Модернизация устаревшей однотрубной системы отопления в вашем доме еще никогда не была более актуальной и простой. Оцените стоимость вашего здания с помощью этого простого в использовании инструмента. Просто выполните 3 шага и убедитесь, что сейчас самое время принять меры и приступить к обновлению вашей однотрубной системы.
Повышение энергоэффективности для снижения затрат на отопление
Применяется для всех типов однотрубных систем отопления
Экономичный, простой и быстрый в установке
Подпишитесь на нашу рассылку
Наш информационный бюллетень для тех, кто хочет первым узнавать о новых трендах, тренингах и продуктах.
