Домой Программы расчета Расчёт скорости воздуха в воздуховоде
| Для круглых воздуховодов | |
|---|---|
| Расход воздуха: | м3/ч |
| Диаметр воздуховода: | мм |
| Скорость воздуха: | |
| Потери давления: | |
| Для прямоугольных воздуховодов | |
| Расход воздуха: | м3/ч |
| Ширина: | мм |
| Высота: | мм |
| Скорость воздуха: | |
| Потери давления: | |
Следующая статьяРасчет воздуховодов систем вентиляции: алгоритм, таблица, онлайн-калькулятор
Участники выставки МИР КЛИМАТА 2023
ГДЕ КУПИТЬ КОНДИЦИОНЕР
Фотоконкурс
1 из 38
«Монтажникам респект!» Присылайте ваши фото по адресу: inform@apic.
ruВидео
- Что такое СТАНДАРТНЫЙ монтаж КОНДИЦИОНЕРА
- Демонтаж кондиционера
- ТОП 3 ОШИБОК при ПАЙКЕ медной трубы
- Как управлять кондиционером в режиме охлаждения
- Как управлять кондиционером в режиме обогрев
- Как проверить пусковую ёмкость однофазного компрессора
- Состав зимнего комплекта для кондиционера
- Как подключить и проверить подключение однофазного компрессора
- КРОНШТЕЙНЫ для кондиционеров как выбрать, на что обратить внимание
Популярные разделы
Программы расчета онлайн
Важное про насосы
Важное про тепловые завесы
Чистка и дезинфекция СКВ
- АПИК информирует
- АПИК-ТЕСТ
- Бизнес-интервью
- Вестник УКЦ АПИК
- Вне офиса
- Выставка «МИР КЛИМАТА»
- Инженерные системы загородного дома
- История бренда
- История в лицах
- Картинки с выставки
- Кондиционирование ЦОД
- Легенды климатического бизнеса
- Маркетинг
- Международное сотрудничество
- Мировые новости
- На заметку
- Новинки выставки «МИР КЛИМАТА»
- Новинки сезона
- Новости НОСТРОЙ
- Новости производителей
- Новости, события
- Обзоры, исследования рынка
- Обмен опытом
- Обучение, трудоустройство
- Подводим итоги
- Проект года
- Проекты, объекты, решения
- Разное
- Регионы
- Сертификация, гарантия
- Событие года
- Советы по рекламе
- Советы юриста
- СРОчные консультации
- Статьи участников Климатического рынка
- Страницы истории
- Технология года
- Экспертное мнение
- Юбилеи, события, даты
- ЮНИДО в России
Расчет скорости воздуха в воздуховоде
| Расход воздуха | L | м3/ч | |
|---|---|---|---|
| Скорость воздуха * Скорости в данном диапазоне будут подсвечены | v1 | м/с | |
| v2 | м/с |

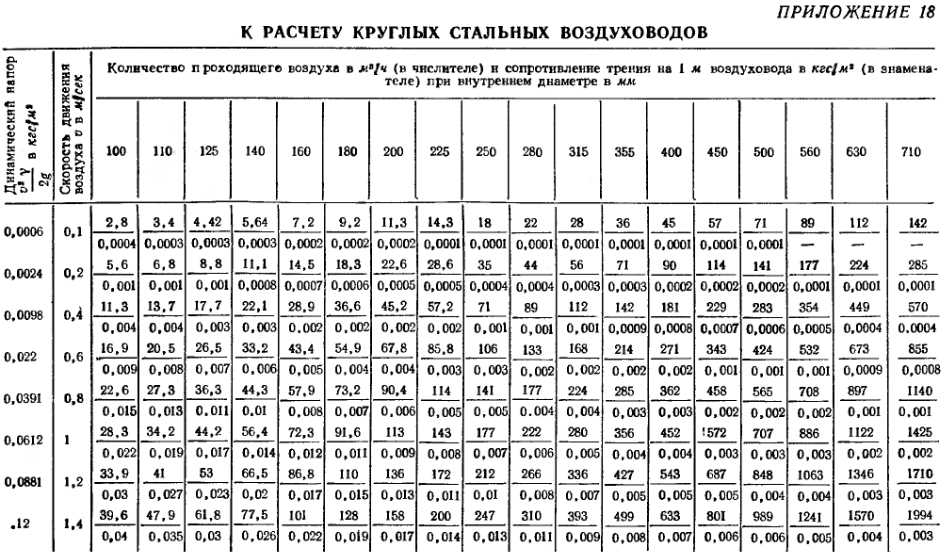

Скорость воздуха в воздуховоде круглого сечения
| Ø, мм | Ø100 | Ø125 | Ø160 | Ø200 | Ø250 | Ø315 | Ø355 | Ø400 | Ø450 | Ø500 | Ø560 | Ø630 | Ø710 | Ø800 | Ø900 | Ø1000 |
| v, м/с |
Скорость воздуха в воздуховоде прямоугольного сечения
| a x b, мм | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 50 | ||||||||||||||||||||
| 100 | ||||||||||||||||||||
| 150 | ||||||||||||||||||||
| 200 | ||||||||||||||||||||
| 250 | ||||||||||||||||||||
| 300 | ||||||||||||||||||||
| 350 | ||||||||||||||||||||
| 400 | ||||||||||||||||||||
| 450 | ||||||||||||||||||||
| 500 | ||||||||||||||||||||
| 550 | ||||||||||||||||||||
| 600 | ||||||||||||||||||||
| 650 | ||||||||||||||||||||
| 700 | ||||||||||||||||||||
| 750 | ||||||||||||||||||||
| 800 | ||||||||||||||||||||
| 850 | ||||||||||||||||||||
| 900 | ||||||||||||||||||||
| 950 | ||||||||||||||||||||
| 1000 |
Расчет CFM или скорости по змеевику или в воздуховоде
В этой презентации мы узнаем, как рассчитать общий CFM в секции воздуховода или при перемещении по змеевику или другому элементу оборудования.
Затем мы узнаем, что происходит со скоростью, когда мы пытаемся уменьшить наши воздуховоды без уменьшения или CFM.
Если вы предпочитаете смотреть видео этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Расчет CFM Video
Вот формула, которая используется для расчета CFM или скорости.
CFM = скорость x площадь
CFM, что означает «кубические футы в минуту» = скорость, которая отображается в «футах в минуту», умноженная на площадь, которая отображается в «квадратных футах».
Кубический фут воздуха представляет собой срез воздуха размером один фут на один фут и глубиной в один фут, который может выглядеть как этот куб.
Например, чтобы определить, сколько CFM прошло через секцию воздуховода, мы можем сделать следующее. Сначала измерим ширину и высоту воздуховода. Допустим, это было 36 «x 24». Затем мы могли бы использовать какую-либо форму анемометра, чтобы получить среднее значение скорости по сечению воздуховода.
Допустим, показание скорости составляет 450 футов в минуту. Теперь мы можем определить количество CFM, протекающего через этот участок воздуховода, используя следующую формулу.
CFM = 450 фут/мин x площадь, которая составляет 36 дюймов x 24 дюйма
Нам нужно преобразовать размеры воздуховода в дюймах в квадратные футы, потому что мы хотим получить кубические футы в минуту.
36” x 24” = 864 дюйма2
864 дюйма2 / (144 дюйма2/фут2) дает нам 6 футов2
CFM = скорость x площадьТеперь мы можем ввести общее количество квадратных футов в нашу формулу.
CFM = 450 футов/мин x 6 футов2 = 2700 CFM
Теперь мы можем использовать другую версию этой формулы для расчета скорости, когда CFM и площадь известны.
Решение для скорости
Информацию о рекомендуемых скоростях в воздуховодах см. в справочнике по основам ASHRAE. В зависимости от критериев шума и места расположения воздуховода скорость для прямоугольного воздуховода может составлять от 950 до 3500 футов в минуту.
Что произойдет со скоростью, если вы уменьшите размер воздуховода на тот же CFM. Допустим, мы уменьшили размер воздуховода до 36 x 12 дюймов, чтобы пройти под балкой. Приблизительную скорость можно рассчитать по той же формуле, за исключением того, что это время будет поддерживать постоянную CFM и не будет беспокоить статическое давление или другие факторы, которые могут незначительно повлиять на результат.
Скорость = CFM (фут3) / Площадь (фут2)
Взяв известные значения 2700 CFM и новую площадь воздуховода 36” x 12”, мы можем найти новую скорость. Сначала площадь воздуховода необходимо преобразовать в квадратные футы.
36 дюймов x 12 дюймов = 432 дюйма2
432 дюйма2 / (144 дюймов2/фут2) = 3 фута2
Скорость = куб. тот же ЦФМ. Итак, что происходит со скоростью, проходящей через воздуховод уменьшенного размера, по сравнению с предыдущей скоростью? Наша скорость была 450 футов в минуту, теперь с тем же CFM, но с меньшим воздуховодом мы получаем 900 футов в минуту.
Скорость = 2700 футов в минуту / 3 фута2 = 900 футов в минуту
Площадь воздуховода была сокращена вдвое с 6 футов2 до 3 футов2, но скорость удвоилась с 450 футов в минуту до 900 футов в минуту. Вы можете видеть, что существует прямая корреляция между CFM и скоростью при изменении размера воздуховода или змеевика.
Как рассчитать скорость воздуха в трубе?
В системах пневмотранспорта очень важно правильно рассчитать требуемую скорость воздуха в трубопроводах, чтобы сохранить качество продукции, свести к минимуму истирание компонентов и обеспечить эффективность операций. Если скорость воздуха неправильная, это может не только негативно сказаться как на изделии, так и на системе, но также может привести к дорогостоящим простоям и остановке производства.
Что такое скорость воздуха в трубе?
В пневматическом транспорте скорость воздуха – это скорость воздуха, циркулирующего в транспортирующих трубах. Это то, что удерживает частицы материала во взвешенном состоянии, когда они проходят по конвейерным линиям. Также известная как скорость транспортирующего воздуха или скорость воздушного потока, она изменяется вдоль трубопроводов в зависимости от изменения давления и температуры.
Требуемая скорость воздуха в транспортной трубе зависит от конкретной конвейерной линии и материалов, которые она транспортирует, а также от других факторов, таких как коэффициент загрузки твердых частиц. Это отношение между массовым расходом транспортируемого материала и массовым расходом воздуха, используемого для транспортировки материала.
При определении концентрации частиц, взвешенных в воздухе, коэффициент загрузки твердых частиц можно использовать для определения минимальной скорости воздуха, необходимой материалу для перемещения из пункта А в пункт Б, не вызывая закупорки трубопровода, порчи продукта или износа.
Например, для материалов, транспортируемых в плотной фазе, минимальная скорость воздуха уменьшается по мере увеличения коэффициента загрузки твердых частиц.
Тип транспортируемого материала также влияет на скорость воздуха при пневмотранспорте. Например, для частиц мягкого материала, таких как пластик, требуется более низкая скорость воздуха, чтобы предотвратить ненужный нагрев от трения и образование стримеров, которые могут привести к деградации материала, закупорке труб и падению давления. Между тем, тяжелые частицы материала должны транспортироваться с более высокими скоростями воздуха, чтобы оставаться во взвешенном состоянии.
В чем разница между скоростью воздуха и расходом воздуха?
Скорость воздуха в линиях пневматического транспорта относится к скорости воздуха, а расход воздуха относится к объему или массе выходящего воздуха (известным как объемный расход воздуха и массовый расход воздуха соответственно). Как скорость воздуха, так и расход воздуха должны быть пропорциональны друг другу, чтобы поддерживать оптимальные условия транспортировки в трубах.
Как рассчитать скорость воздуха в пневмотранспортной системе?
Для расчета скорости воздуха в системах пневмотранспорта можно объемный расход воздуха в м 3 /с разделить на проходное сечение трубы в м 2 . Однако, поскольку скорость воздуха вдоль трубопроводов изменяется из-за изменения давления и температуры, расчеты должны основываться на конкретном исходном положении, которое находится либо в начале, либо в конце линии.
Очень важно правильно рассчитать скорость воздуха для конкретной линии пневмотранспорта, чтобы удерживать частицы во взвешенном состоянии по всему трубопроводу. Скорость воздуха всегда должна поддерживаться на минимально допустимом уровне, чтобы обеспечить это, поэтому, хотя приближения может быть указан для различных типов пневматических транспортных систем, всегда лучше рассчитать скорость воздуха, необходимую для вашей конкретной системы и ее материалов.
Если скорость воздуха слишком низкая, например, частицы могут выпасть из взвеси и заблокировать трубопроводы.
Это снижает производительность, ставит под угрозу целостность системы, вызывает периоды простоя и приводит к потере больших денег. С другой стороны, если скорость воздуха слишком высока, частицы с большей вероятностью будут истирать внутренние поверхности пневматических компонентов, таких как трубы или колена.
Вот пример того, как вы можете рассчитать скорость воздуха в разбавленной фазовой вакуумной системе в различных условиях:
Состояние 1: Начало трубы
U AIR = = скорость воздуха в транспортной трубе диаметром D (м/с)
Q air = объемный расход воздуха (м 3 /с)
D = диаметр трубы (м)
- Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с начальными условиями трубы. Например. атмосферное давление, температура 20°C и внутренний диаметр трубы 80 мм
- Q воздух = QVN.
T/273*1,013/P = 400*293/273*1,013*1,013=429 м 3 /ч=0,119 м 3 /с
T/273*1,013/P = 400*293/273*1,013*1,013=429 м 3 /ч=0,119 м 3 /с- Зная объемный расход воздуха, можно использовать следующую расчетную формулу для определения скорости транспортирующего воздуха:
- u воздух = Q воздух / (π.D 2 /4) = 0,119/(π*0,08 2 /4) = 23,7 м/с
Условие 2: Конец трубы
- Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с конкретными условиями на конце трубы. Например. давление -0,3 бари и температура 20°C
- Q воздух = КВН.Т/273*1,013/П = 400*293/273*1,013*(1,013-0,3) = 609м 3 /ч=0,169 м3/с
- Как и прежде, вы можете использовать объемный расход воздуха и следующую формулу для расчета скорости воздуха:
- u воздух = Q воздух / (π. 2 = площадь поперечного сечения 192 = площадь поперечного сечения 50,2 квадратных дюйма
- Предполагая, что вы хотите определить скорость воздуха во второй трубе и знаете скорость воздуха в первой трубе, вы умножаете площадь поперечного сечения первой трубы на скорость воздуха в первой трубе, а затем делите полученное значение на площадь поперечного сечения трубы. два
- В случае, если скорость воздуха в первой трубе составляет 20 футов в секунду, этот расчет будет выглядеть так:
- (19,6 квадратных дюймов x 20 футов в секунду) / (50,2 квадратных дюймов) = скорость воздуха во второй трубе равна 7,8 футов в секунду
2 = площадь поперечного сечения 192 = площадь поперечного сечения 50,2 квадратных дюймаКак рассчитать расход воздуха
Как мы только что объяснили, вам, возможно, придется вычислить объемный расход воздуха, если вы хотите рассчитать скорость транспортирующего воздуха. Вы можете сделать это, умножив площадь поперечного сечения (то есть площадь круглого конца трубы) на скорость воздушного потока.
