Расчет скорости воздуха в воздуховоде

Расход воздуха L м3
Скорость воздуха
* Скорости в данном диапазоне будут подсвечены
v1 м/с
v2 м/с

Скорость воздуха в воздуховоде круглого сечения
Ø, мм Ø100 Ø125 Ø160 Ø200 Ø250 Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630 Ø710 Ø800 Ø900
Ø1000
v, м/с

Скорость воздуха в воздуховоде прямоугольного сечения

a x b, мм 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000

Скорость в воздуховоде

Какой должна быть скорость воздуха, что транспортируется по воздуховоду и как ее рассчитать?

Естественно, что скорость в воздуховоде, зависит в первую очередь от количества, воздуха перемещающегося внутри воздуховода за единицу времени, а также от площади поперечного сечения воздуховода. Чем больше расход воздуха и, конечно, чем меньше размеры воздуховода, тем выше значение скорости воздуха в нем.

Содержание статьи:

  • Значение скоростей для разных типов зданий
  • Пример расчета скорости воздуха

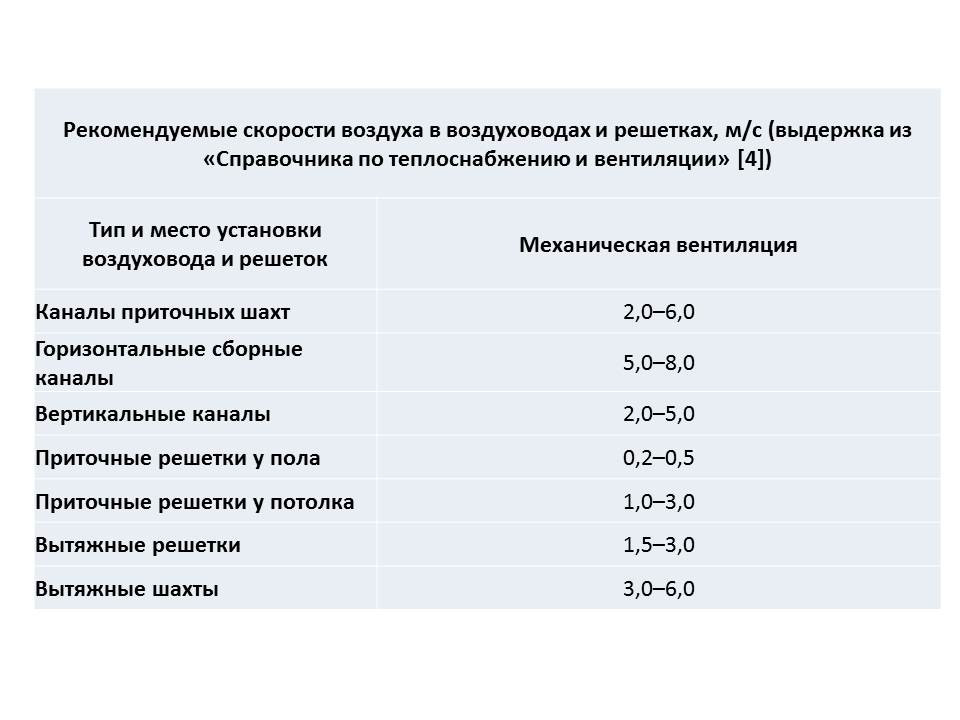

Скорость в воздуховоде строго не регламентируется нормативными документами, но в справочниках проектировщиков можно найти рекомендуемые значение этого параметра. Различают рекомендуемую скорость движения воздуха в воздуховоде для гражданских и для промышленных зданий. Значение рекомендуемой скорости для гражданских зданий равно 5-6 м/с, в то же время для промышленных — от 6-12 м/с. Ниже приведены значения скоростей в различных типах (участках) воздуховодов.



Таблица 1  — Значения рекомендуемой скорости движения воздуха по воздуховодам.

Тип здания Тип участка Рекомендуемая скорость, м/с
Промышленное Магистральные каналы вентиляции 6-12
Гражданское Магистральные каналы вентиляции 5-6
Промышленные и гражданские Боковые ответвления воздуховодов 4-5
Промышленные и гражданские Распределительный канал с
вентиляционными решетками
и дефлекторами
1,5-2,0

Проектировщики определяют скорость в воздуховоде во время выполнения аэродинамического расчета системы вентиляции.  Но нет необходимости производить аэродинамический расчет для того, чтобы только определить скорость воздуха в вентиляционном канале. Поэтому, приведем пример простого расчета скорости в воздуховоде.

Пример расчета скорости воздуха в воздуховоде

Исходными данными в этом случае послужат:

  • расход воздуха на участке;
  • рекомендуемая скорость движения воздуха, которую мы принимаем по таблице 1.

Алгоритм расчета скорости в воздуховоде:

  • определение расчетной площади сечения воздуховода;
  • по расчетной площади определяют фактическое значение скорости в воздуховоде.

Итак, начнем. Для примера возьмем гражданское здание. Допустим у нас есть расход на участке 1-2, который составляет 3000 м3/ч. Для удобства и наглядности занесем данные в таблицу:

Определим расчетную площадь Fр в м2 по формуле:

Fр = G/(3600*Vp),

где G — расход воздуха на участке, м3/ч;
Vp  — рекомендуемая скорость воздуха на участке, м/с.

Расчетная площадь в нашем случае равна:

Fр = 3000/(3600*5)= 0,167 (м2).

Внесем данные в таблицу:

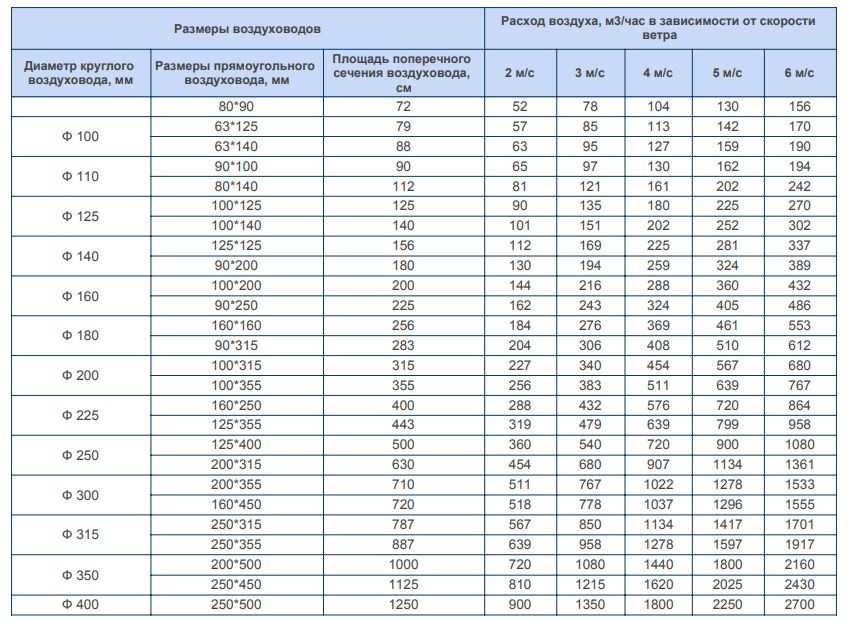

Далее воспользуемся каталогом воздуховодов, чтобы заполнить ячейки «размеры» и «стандартная площадь».

По расчетной площади принимаем на наш участок, воздуховод размером 300х500 мм площадью сечения 0,15 м2. Данные заносим в нашу таблицу:

Теперь нам осталось посчитать только фактическую скорость, которая и будет скоростью движения воздуха по участку 1-2. Расчет ведется по такой формуле:

 = G/(3600*Fст),

где G — расход воздуха на участке, м3/ч;
Fст — стандартная (принятая по каталогу) площадь сечения воздуховода, м2;

Для нашего участка:

 = 3000/(3600*0,15)= 5,56 (м/с).

Окончательный вариант таблицы:

Вот мы и определили скорость в воздуховоде, которая равна 5,56 м/с, а это значит, что фактическая скорость соответствует рекомендуемым значениям.

Как Вы могли бы заметить, расчет скорости воздуха в воздуховоде влечет за собой подбор размеров воздуховода. После установки воздуховодов проверяют фактическую скорость воздуха в них. Для этого используют специальные приборы — анемометры.

Заключение

Этот несложный расчет является частью аэродинамического расчета системы вентиляции и кондиционирования воздуха. Такие расчеты выполняются в специализированных программах или, например, в Excel.

Следует помнить о том, что слишком высокие значения скоростей в воздуховодах являются негативным фактором, так как из-за них образуется шум и свист в сетях воздуховодов, что приводит к несоответствиям нормам акустики. Материалы для снижения шума в воздуховодах представлены в этом разделе нашего сайта.

Читайте также:

Как рассчитать скорость воздуха в трубе?

В системах пневмотранспорта очень важно правильно рассчитать требуемую скорость воздуха в трубопроводах, чтобы сохранить качество продукции, свести к минимуму истирание компонентов и обеспечить эффективность операций. Если скорость воздуха неправильная, это может не только негативно сказаться как на изделии, так и на системе, но также может привести к дорогостоящим простоям и остановке производства.

Что такое скорость воздуха в трубе?

В пневматическом транспорте скорость воздуха — это скорость воздуха, циркулирующего в транспортирующих трубах. Это то, что удерживает частицы материала во взвешенном состоянии, когда они проходят по конвейерным линиям. Также известная как скорость транспортирующего воздуха или скорость воздушного потока, она изменяется вдоль трубопроводов в зависимости от изменения давления и температуры.

Требуемая скорость воздуха в транспортной трубе зависит от конкретной конвейерной линии и материалов, которые она транспортирует, а также от других факторов, таких как коэффициент загрузки твердых частиц. Это отношение между массовым расходом транспортируемого материала и массовым расходом воздуха, используемого для транспортировки материала.

При определении концентрации частиц, взвешенных в воздухе, коэффициент загрузки твердых частиц можно использовать для определения минимальной скорости воздуха, необходимой материалу для перемещения из пункта А в пункт Б, не вызывая закупорки трубопровода, порчи продукта или износа. Например, для материалов, транспортируемых в плотной фазе, минимальная скорость воздуха уменьшается по мере увеличения коэффициента загрузки твердых частиц.

Тип транспортируемого материала также влияет на скорость воздуха при пневмотранспорте. Например, для частиц мягкого материала, таких как пластик, требуется более низкая скорость воздуха, чтобы предотвратить ненужный нагрев от трения и образование стримеров, которые могут привести к деградации материала, закупорке труб и падению давления. Между тем, тяжелые частицы материала должны транспортироваться с более высокими скоростями воздуха, чтобы оставаться во взвешенном состоянии.



В чем разница между скоростью воздуха и расходом воздуха?

Скорость воздуха в линиях пневматического транспорта относится к скорости воздуха, а расход воздуха относится к объему или массе выходящего воздуха (известным как объемный расход воздуха и массовый расход воздуха соответственно). Как скорость воздуха, так и расход воздуха должны быть пропорциональны друг другу, чтобы поддерживать оптимальные условия транспортировки в трубах.





Как рассчитать скорость воздуха в системе пневмотранспорта?

Для расчета скорости воздуха в системах пневмотранспорта можно объемный расход воздуха в м 3 /с разделить на проходное сечение трубы в м 2 . Однако, поскольку скорость воздуха вдоль трубопроводов изменяется из-за изменения давления и температуры, расчеты должны основываться на конкретном исходном положении, которое находится либо в начале, либо в конце линии.

Очень важно правильно рассчитать скорость воздуха для конкретной линии пневмотранспорта, чтобы удерживать частицы во взвешенном состоянии по всему трубопроводу. Скорость воздуха всегда должна поддерживаться на минимально допустимом уровне, чтобы обеспечить это, поэтому, хотя приближения может быть указан для различных типов пневматических транспортных систем, всегда лучше рассчитать скорость воздуха, необходимую для вашей конкретной системы и ее материала.

Если скорость воздуха слишком низкая, например, частицы могут выпасть из взвеси и заблокировать трубопроводы. Это снижает производительность, ставит под угрозу целостность системы, вызывает периоды простоя и приводит к потере больших денег. С другой стороны, если скорость воздуха слишком высока, частицы с большей вероятностью будут истирать внутренние поверхности пневматических компонентов, таких как трубы или колена.

Вот пример того, как вы можете рассчитать скорость воздуха в разбавленной фазовой вакуумной системе в различных условиях:

Состояние 1: Начало трубы

U AIR = = скорость воздуха в транспортной трубе диаметром D (м/с)

Q air = объемный расход воздуха (м 3 /с)

D = диаметр трубы (м)

  • Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с начальными условиями трубы. Например. атмосферное давление, температура 20°C и внутренний диаметр трубы 80 мм
    • Q воздух = КВН. Т/273*1,013/П = 400*293/273*1,013*1,013=429 м 3 /ч=0,119 м 3
  • Зная объемный расход воздуха, можно использовать следующую расчетную формулу для определения скорости транспортируемого воздуха:
    • u воздух = Q воздух / (π.D 2 /4) = 0,119/(π*0,08 2 /4) = 23,7 м/с



Условие 2: Конец трубы

  • Используя приведенную ниже формулу расчета, рассчитайте объемный расход воздуха в соответствии с конкретными условиями на конце трубы. Например. давление -0,3 бари и температура 20°C
    • Q воздух = КВН.Т/273*1,013/П = 400*293/273*1,013*(1,013-0,3) = 609м 3 /ч=0,169 м3/с
  • Как и прежде, вы можете использовать объемный расход воздуха и следующую формулу для расчета скорости воздуха:
    • u воздух = Q воздух / (π. 2 = площадь поперечного сечения 192 = площадь поперечного сечения 50,2 квадратных дюйма
  • Предполагая, что вы хотите определить скорость воздуха во второй трубе и знаете скорость воздуха в первой трубе, вы умножаете площадь поперечного сечения первой трубы на скорость воздуха в первой трубе, а затем делите полученное значение на площадь поперечного сечения трубы. два
  • В случае, если скорость воздуха в первой трубе составляет 20 футов в секунду, этот расчет будет выглядеть так:
    • (19,6 квадратных дюймов x 20 футов в секунду) / (50,2 квадратных дюймов) = скорость воздуха во второй трубе равна 7,8 футов в секунду

Как рассчитать расход воздуха

Как мы только что объяснили, вам, возможно, придется вычислить объемный расход воздуха, если вы хотите рассчитать скорость транспортирующего воздуха. Вы можете сделать это, умножив площадь поперечного сечения (то есть площадь круглого конца трубы) на скорость воздушного потока. Как и при расчете скорости воздуха, вы должны определить расход воздуха при различных условиях (в начале или в конце конвейерной линии), чтобы учесть градиент давления.

Вы также можете рассчитать расход воздуха, если уже знаете, что такое скорость воздуха и диаметр трубы. Имея эту информацию, вы можете использовать следующую формулу для определения расхода воздуха: Q воздуха = u воздуха * π.D 2 /4.



Как измерить скорость воздуха в воздуховоде

Перейти к содержимому

Главная / Как измерить скорость воздуха в воздуховоде

Нужно знать Как измерить скорость воздуха в воздуховоде? У нас есть ответы здесь и множество решений на выбор.

Как измерить скорость воздуха в воздуховоде

При разработке этих датчиков скорости воздуха для воздуховодов, которые измеряют скорость воздуха, температуру и влажность, мы думали о специалистах в области вентиляции и кондиционирования. Всего 4 простых шага сделают установку легкой! Для этого требуется только одно отверстие, и нет необходимости вкручивать винты или засовывать руки внутрь воздуховода. ПРОЧИТАЙТЕ БЛОГ: о многоточечных измерениях в воздуховоде на основе ASHRAE и правила Чебышева.

Так что же делает эти датчики скорости воздуха «интеллектуальными»? Эти реле расхода воздуха «следующего поколения» для воздуховодов могут подключаться к прибору сбора данных с помощью интуитивно понятного USB-интерфейса. Данные из одной или нескольких точек можно просматривать в режиме реального времени, агрегировать, регистрировать и анализировать с помощью надежного программного обеспечения, позволяющего строить графики, регистрировать данные и распечатывать их.

  • Электроника с конформным покрытием  – прочный, устойчивый к ультрафиолетовому излучению, брызгозащищенный корпус для использования в агрессивных или щелочных средах
  • Инновационная установка «вне воздуховода»  – одно отверстие для монтажа датчика в сборе, без необходимости использования винтов или рук внутри воздуховода
  • Варианты выносной головки датчика  – доступно несколько конструкций для поддержки широкого спектра сценариев применения
  • Конфигурация по заказу  – выбор диапазона скорости воздуха, напряжения питания, механической длины и типа выходной связи
  • Аналоговая и цифровая связь  – поддерживает 0–5 В, 0–10 В, 4–20 мА и цифровые выходы связи UART или I²C
  • Универсальное напряжение питания   — подходит для приложений, где встречаются напряжения питания переменного или постоянного тока.
  • Одно- или многоканальный сбор данных – до 180 датчиков, измеряющих скорость воздуха, температуру воздуха, температуру поверхности, влажность и атмосферное давление в реальном времени. -time
  • Регистрация данных в режиме реального времени — скорость воздуха, температура, влажность и давление с компенсацией изменения влажности и атмосферного давления (высота над уровнем моря)
  • Графические функции — линейный график и градиентный график позволяют пользователям поместите нужные датчики в удобную для просмотра графическую секцию и экспортируйте в формат jpeg

Просмотр каталога датчиков скорости воздуха

  • Температура воздуха, скорость, влажность и давление могут быть зарегистрированы и проанализированы с помощью программного обеспечения AccuTrac
  • Информированный анализ может быть выполнен путем визуализации данных температуры и скорости воздуха
  • Используется привычный выход USB для передачи данных от датчика температуры воздуха

Как измерить скорость воздуха в воздуховоде на основе правила Чебышева

Массив датчиков SPAR °C от Degree Controls оптимален для анализа воздушного потока в воздуховодах ОВКВ.
