Как рассчитать размер сопел элеваторных узлов отопления.

Размер элеватора, его сопел и диаметра горловины напрямую зависит от объема помещения или дома получающего тепло. Рассчитать размер сопел водоструйного элеватора и правильно выбрать его номер, можно скачав бесплатную программу с сайта (см. внизу страницы).

Для правильного пользования программой расчета элеватора Вам необходимо знать следующие величины:

  • Температуру теплоносителя в подающем трубопроводе тепловой сети, С.
  • Температуру теплоносителя в обратном трубопроводе тепловой сети, С.
  • Температуру на входе в систему отопления дома, С.
  • Температура на выходе из системы отопления дома, С.
  • Проектный расход тепла на отопление, кВт
  • Сопротивление системы отопления, м.

Определить все эти величины, кроме сопротивления системы отопления несложно даже простому обывателю. По сопротивлению системы отопления жилого многоквартирного дома, а именно в таких домах устанавливаются элеваторы, можете придерживаться следующих данных:

— дома до капитального ремонта, в которых используются стальные трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 1м.
— дома до после капитального ремонта выполненные в период с 2008 по 2012 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 3-4м.
— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах установлены регуляторы температуры и расхода – 4-6м.
— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах не установлены регуляторы температуры и расхода – 2м.

Расчет размеров сопел элеваторных узлов отопления следует вести согласно СП 41-101-95 «Проектирование тепловых пунктов», при этом диаметр сопла следует определять с точностью до десятых долей миллиметра с округлением в меньшую сторону и принимать не менее 3 мм.

Для того, чтобы не заморачиваться с формулами и сэкономить время, предлагаю вам скачать бесплатно простую программку, написанную на встроенной среде VBA в Excel, проще сказать это обыкновенная таблица Excel с уже прописанными формулами. Она также поможет вам в регулировке сопел элеваторов, когда вам не хватает тепла или наоборот дом перетапливается.

Качайте на здоровье и пользуйтесь, если есть вопросы, звоните по телефону
8-918-581-18-61 Юрий Олегович.

Файл упакован в zip архив, после распаковки в отдельную папку или на рабочий стол открывается и работает в любом табличном редакторе.

Скачать бесплатно программу для расчета размеров сопел в элеваторных узлах отопления — razmer-sopel-elevatora размер 5 кбайт

Расчет элеватора отопления — Система отопления

Монтаж обогрева насчитывает, крепежи, развоздушки, систему соединения котел, коллекторы, бак для расширения, трубы, батареи терморегуляторы, увеличивающие давление насосы. Эти части отопления очень важны. Посему соответствие каждой части монтажа нужно осуществлять обдуманно. Монтаж обогревания коттеджа включает некоторые комплектующие. На открытой вкладке ресурса мы попытаемся подобрать для квартиры необходимые части системы.

Водоструйные элеваторы служат для подмешивания обратной воды к воде, поступающей из тепловой сети, и одновременно для создания циркуляционного напора в системе. Элеваторы бывают чугунные и стальные.

Вода из тепловой сети по патрубку 1 поступает через эжектирующее сопло 2 с большой скоростью в камеру смешения 3, где подмешивается обратная вода из системы отопления, которая подаётся в элеватор по патрубку 5. Смешанная вода поступает в подающий трубопровод системы отопления через диффузор 4.

Коэффициент смешения элеватора

где

T — температура воды поступающей из наружной подающей теплоцентрали в элеватор °С.

tг — температура горячей воды в системе отопления °С

to — температура охлажденной воды в системе отопления °С

Конструктивными характеристиками элеватора являются диаметр эжектирующего сопла dс и смесительной горловины dг

Диаметр горловины вычисляется по формуле:

Δ Рнас = Δ Рс / (1,4 * ( 1 + U ) 2 )

Где Δ Рс – перепад давлений в подающей и обратной магистралях ТЭЦ, Па; U – коэффициент смешения

Диаметр сопла dс. мм

Минимальный диаметр сопла рекомендуют принимать не менее 4 мм дабы избежать засорения.

Источник: http://teplodoma.com.ua/labriori/moi_statiy/rashet_elevatora.htm

Отопительная система является одной из важнейших систем жизнеобеспечения дома. В каждом доме применяется определенная система отопления, но не каждый пользователь знает, что такое элеваторный узел отопления и как он работает, его назначение и те возможности, которые предоставляются с его применением.

Элеватор отопления с электроприводом

Принцип функционирования

Наилучшим примером, который покажет элеватор отопления принцип работы, будет многоэтажный дом. Именно в подвале многоэтажного дома среди всех элементов можно отыскать элеватор.

Первым делом, рассмотрим, какой в данном случае имеет элеваторный узел отопления чертеж. Здесь два трубопровода: подающий (именно по нему горячая вода идет к дому) и обратный (остывшая вода возвращается в котельную).

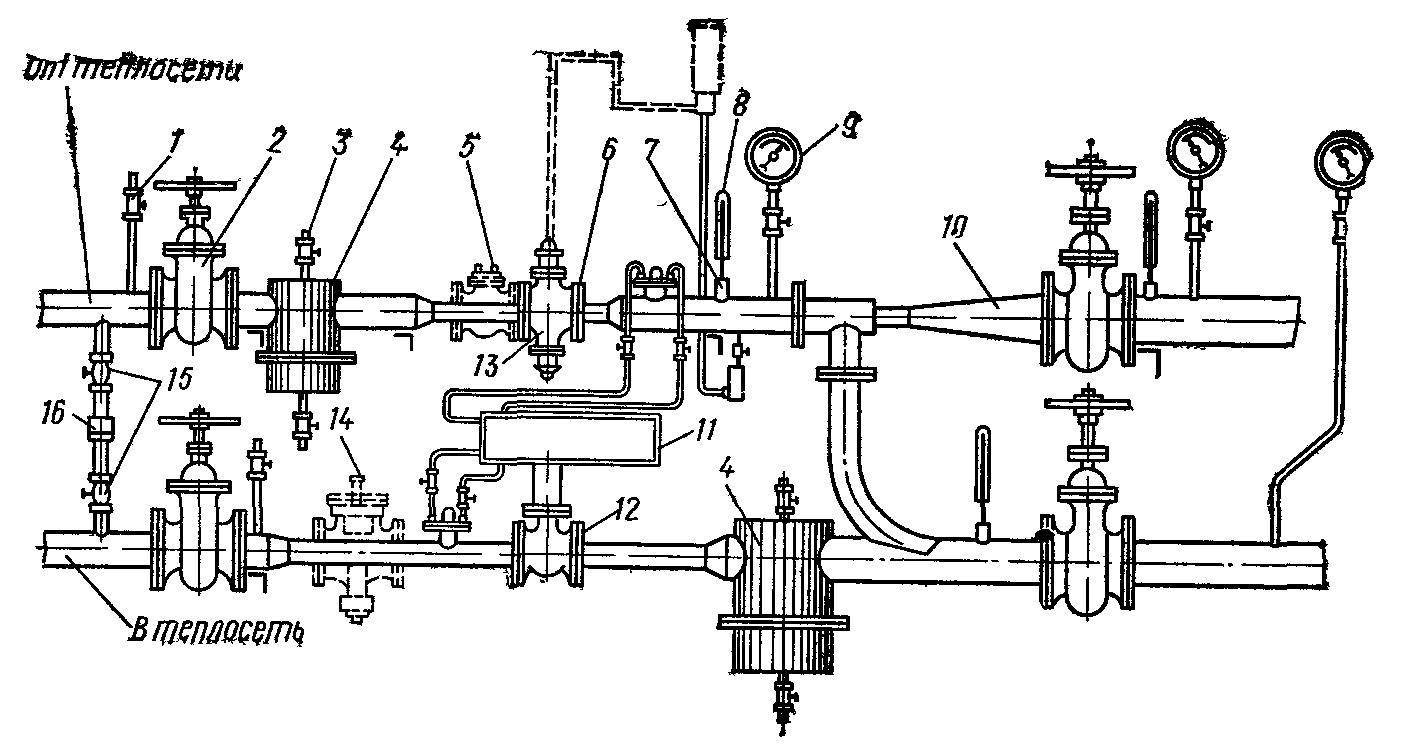

Схема элеваторного узла отопления

Из тепловой камеры вода попадает в подвал дома, на входе обязательно стоит запорная арматура. Обычно это задвижки, но иногда в тех системах, которые более продуманы, ставят шаровые краны из стали.

Как показывают стандарты, есть несколько тепловых режимов в котельных:

  • 150/70 градусов;
  • 130/70 градусов;
  • 95(90)/70 градусов.

Когда вода нагреет до температуры не выше 95-ти градусов, тепло будет распределено по отопительной системе при помощи коллектора. А вот при температуре выше нормы – выше 95 градусов, все становится намного сложнее. Воду такой температуры нельзя подавать, поэтому она должна быть уменьшена. Именно в этом и состоит функция элеваторного узла отопления. Заметим также и то, что охлаждение воды таким образом – это самый простой и дешевый способ.

Назначение и характеристики

Элеватор отопления охлаждает перегретую воду до расчетной температуры, после этого подготовленная вода попадает в отопительные приборы, которые размещены в жилых помещениях. Охлаждение воды случается в тот момент, когда в элеваторе смешивается горячая вода из подающего трубопровода с остывшей из обратного.

Принципиальная схема элеваторного узла

Схема элеватора отопления наглядно показывает, что данный узел способствует увеличению эффективности работы всей отопительной системы здания. На него возложено сразу две функции – смесителя и циркуляционного насоса. Стоит такой узел недорого, ему не требуется электроэнергия. Но элеватор имеет и несколько недостатков:

  • Перепад давления между трубопроводами прямого и обратного подавания должен быть на уровне 0,8-2 Бар.
  • Нельзя регулировать выходной температурный режим.
  • Должен быть точный расчет для каждого компонента элеватора.

Элеваторы широко применимы в коммунальном тепловом хозяйстве, так как они стабильны в работе тогда, когда в тепловых сетях изменяется тепловой и гидравлический режим. За элеватором отопления не требуется постоянно следить, все регулирование заключается в выборе правильного диаметра сопла.

Элеваторный узел в котельной многоквартирного дома

Элеватор отопления состоит из трех элементов – струйного элеватора, сопла и камеры разрежения. Также есть и такое понятие, как обвязка элеватора. Здесь должна применяться необходимая запорная арматура, контрольные термометры и манометры.

На сегодняшний день можно встретить элеваторные узлы системы отопления, которые могут с электрическим приводом отрегулировать диаметр сопла. Так, появится возможность автоматически регулировать температуру носителя тепла.

Подбор элеватора отопления такого типа обусловлен тем, что здесь коэффициент смешения меняется от 2 до 5, в сравнении с обычными элеваторами без регулирования сопла, этот показатель остается неизменным. Так, в процессе применения элеваторов с регулируемым соплом можно немного снизить расходы на отопление.

Строение элеватора

Конструкция данного вида элеваторов имеет в своем составе регулирующий исполнительный механизм, обеспечивающий стабильность работы системы отопления при небольших расходах сетевой воды. В конусообразном сопле системы элеватора размещается регулирующая дроссельная игла и направляющее устройство, которое закручивает струю воды и играет роль кожуха дроссельной иглы.

Этот механизм имеет вращающийся от электропривода или вручную зубчатый валик. Он предназначен для перемещения дроссельной иглы в продольном направлении сопла, изменяет его эффективное сечение, после чего расход воды регулируется. Так, можно повысить расход сетевой воды от расчетного показателя на 10-20%, или уменьшить его практически до полного закрытия сопла. Уменьшение сечения сопла может привести к увеличению скорости потока сетевой воды и коэффициента смешения. Так температура воды снижается.

Неисправности элеваторов отопления

Схема элеваторного узла отопления неисправности может иметь такие, которые вызваны поломкой самого элеватора (засорение, увеличение диаметра сопла), засорением грязевиков, поломкой арматуры, нарушениями настройки регуляторов.

Небольшой элеваторный узел отопления

Поломка такого элемента, как устройство элеватора отопления, может быть замечена по тому, как появляются перепады температуры до и после элеватора. Если разница большая – то элеватор неисправен, если разница незначительная – то он может быть засорен или диаметр сопла увеличен. В любом случае, диагностика поломки и ее ликвидация должны быть произведены только специалистом!

Если сопло элеватора засоряется, то он снимается и прочищается. Если расчетный диаметр сопла увеличивается вследствие коррозии или своевольного сверления, то схема элеваторного узла отопления и отопительная система в целом – придет в состояние разбалансированности.

Приборы, которые установлены на нижних этажах, перегреются, а на верхних – недополучат тепло. Такая неисправность, которую претерпевает работа элеватора отопления, ликвидируется заменой на новое сопло с расчетным диаметром.

Обслуживание элеваторного узла отопления

Засорение грязевика в таком устройстве, как элеватор в системе отопления, можно определить по тому, как увеличился перепад давления, контролируемого манометрами до и после грязевика. Такое засорение удаляется при помощи сброса грязи через краны спуска грязевика, которые размещены в его нижней части. Если так засор не удаляется, то грязевик разбирается и очищается изнутри.

Источник: http://otoplenie-doma.org/elevatornyj-uzel-otopleniya.html

По книге М.М. Апрарцева «Наладка водяных систем централизованного теплоснабжения»

Москва Энергоатомиздат 1983 г.

В настоящее время большинство систем отопления подключено по схеме элеваторного подключения. Одновременно, как показала практика, многие не совсем хорошо понимают принципы работы элеваторных узлов. В результате эффективность рабты систем отопления не всегда является приемлемой. При нормальной температуре теплоносителя в помещениях и квартирах температура либо слишком занижена, либо слишком завышена. Такой эффект может наблюдаться не только при неправильной настройке элеваторов, но большинство проблем возникает именно по этой причине. Поэтому расчету и наладки элеваторного узла должно быть уделено наибольшее внимание.

(5)

Где:

Н — располагаемый напор, м.

Во избежание вибрации и шума, которые обычно возникают при работе элеватора под напором, в 2 — 3 раза превышающим требуемый, часть этого напора рекомендуется гасить дроссельной диафрагмой, устанавливаемым перед монтажным патрубком до элеватора. Более эффективный путь — установка регулятора расхода перед элеватором, который позволит максимально эффективно настроить и эксплуатировать элеваторный узел.

При выборе номера элеватора по расчетному диаметру его горловины следует выбирать стандартный элеватор с ближайшим меньшим диаметром горловины, так как завышенный диаметр риводит к резкому снижению КПД элеватора.

Диаметр сопла следует определять с точностью до десятой доли мм с округлением в меньшую сторону. Диаметр отверстия сопла во избежание засорения должен быть не менее 3 мм.

При установке одного элеватора на группу небольших зданий его номер определяется исходя из максимальных потерь напора в распеределительной сети после элеватора и в системе отопления для самого неблагоприятно расположенного потребителя, которые следует принимать с К = 1,1. При этом перед системой отопления каждого здания следует установить дроссельную диафрагму, расчитанную на гашение всего избыточного напора при расчетном расходе смешанной воды.

После расчета и установки элеватора необходимо провести его точную настройку и регулировку.

Регулировку следует проводить только после выполнения всех предварительно разработанных мероприятий по наладке.

Перед началом регулировки системы теплоснабжения должна быть обеспечена работа автоматических устройств, предусмотренных при разработке мероприятий для поддержания заданного гидравлического режима и безаварийной работы источника теплоты, сети, насосных станций и тепловых пунктов.

Регулировка централизованной системы теплоснабжения начинается с фиксирования фактических давлений воды в тепловых сетях при работе сетевых насосов, предусмотренных расчетным режимом, и поддержания в обратном коллекторе источника теплоты заданного напора.

Если при сопоставлении фактического пьезометрического графика с заданным обнаружатся значительно увеличенные потери напора на участках, необходимо установить их причину (функционирующие перемычки, не полностью открытые задвижки, несоответствие диаметра трубопровода принятому при гидравлическом расчете, засоры и т. п.) и принять меры к их устранению.

В отдельных случаях при невозможности устранения причин завышенных по сравнению с расчетом потерь напора, например при заниженных диаметрах трубопроводов, может быть произведена корректировка гидравлического режима путем изменения напора сетевых насосов с таким расчетом, чтобы располагаемые напоры на тепловых вводах потребителей соответствовали расчетным.

Регулировка систем теплоснабжения с нагрузкой горячего водоснабжения, для которых гидравлический и тепловой режимы были рассчитаны с учетом соответствующих регуляторов на тепловых вводах, проводится при исправной работе этих регуляторов.

Регулировка систем теплопотребления и отдельных теплопотребляющих приборов базируется на проверке соответствия фактических расходов воды расчетным. При этом под расчетным расходом понимается расход воды в системе теплопотребления или в теплопотребляющем приборе, обеспечивающий заданный температурный график. Расчетный расход соответствует необходимому для создания внутри помещений расчетной температуры при соответствии установленной площади поверхности нагрева необходимой.

Степень соответствия фактического расхода воды расчетному определяется температурным перепадом воды в системе или в отдельном теплопотребляющем приборе. При этом фактическая температура воды в сети не должна отклоняться от графика более чем на 2° С. Заниженный температурный перепад указывает на завышенный расход воды и соответственно завышенный диаметр отверстия дроссельной диафрагмы или сопла. Завышенный температурный перепад указывает на заниженный расход воды и соответственно заниженный диаметр отверстия дроссельной диафрагмы или сопла.

Соответствие фактического расхода сетевой воды расчетному при отсутствии приборов учета (расходомеров) с достаточной для практики точностью определяется:

для систем теплопотребления, подключенным к сетям через элеваторы или подмешивающие насосы, по формуле

(6)

Где:

y = Gф/Gр — отношение фактического расхода сетевой воды, поступающей в отопительную систему, к расчетному;

t ‘ 1. t ‘ 3 и t ‘ 2 — замеренные на тепловом вводе температуры воды соответственно в подающем трубопроводе, смешанной и обратной, гр. С;

t1. t2 и t3 —температуры воды соответственно в подающем трубопроводе, смешанной и обратной по температурному графику при фактической температуре наружного воздуха, гр.С;

t ‘ в и tв — фактическая и расчетная температуры воздуха внутри помещений;

Для систем теплопотребления жилых и административных зданий, подключенных к тепловой сети без подмешивающих устройств, а также для отопительно-рециркуляционных калориферных установок по формуле:

Источник: http://www.rosteplo.ru/Tech_stat/stat_shablon.php?id=102

Размер элеватора, его сопел и диаметра горловины напрямую зависит от объема помещения или дома получающего тепло. Рассчитать размер сопел водоструйного элеватора и правильно выбрать его номер, можно скачав бесплатную программу с сайта (см. внизу страницы).

Для правильного пользования программой расчета элеватора Вам необходимо знать следующие величины:

  • Температуру теплоносителя в подающем трубопроводе тепловой сети, С.
  • Температуру теплоносителя в обратном трубопроводе тепловой сети, С.
  • Температуру на входе в систему отопления дома, С.
  • Температура на выходе из системы отопления дома, С.
  • Проектный расход тепла на отопление, кВт
  • Сопротивление системы отопления, м.

Определить все эти величины, кроме сопротивления системы отопления несложно даже простому обывателю. По сопротивлению системы отопления жилого многоквартирного дома, а именно в таких домах устанавливаются элеваторы, можете придерживаться следующих данных:

— дома до капитального ремонта, в которых используются стальные трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 1м.

— дома до после капитального ремонта выполненные в период с 2008 по 2012 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах отсутствуют регуляторы температуры и расхода – 3-4м.

— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах установлены регуляторы температуры и расхода – 4-6м.

— дома до после капитального ремонта выполненные в период с 2012 по 2014 год, в которых используются полипропиленовые трубы, а на стояках и радиаторах не установлены регуляторы температуры и расхода – 2м.

Расчет размеров сопел элеваторных узлов отопления следует вести согласно СП 41-101-95 «Проектирование тепловых пунктов», при этом диаметр сопла следует определять с точностью до десятых долей миллиметра с округлением в меньшую сторону и принимать не менее 3 мм.

Для того, чтобы не заморачиваться с формулами и сэкономить время, предлагаю вам скачать бесплатно простую программку, написанную на встроенной среде VBA в Excel, проще сказать это обыкновенная таблица Excel с уже прописанными формулами. Она также поможет вам в регулировке сопел элеваторов, когда вам не хватает тепла или наоборот дом перетапливается.

Качайте на здоровье и пользуйтесь, если есть вопросы, звоните по телефону

8-918-581-18-61 Юрий Олегович.

Файл упакован в zip архив, после распаковки в отдельную папку или на рабочий стол открывается и работает в любом табличном редакторе.

Скачать бесплатно программу для расчета размеров сопел в элеваторных узлах отопления — razmer-sopel-elevatora размер 5 кбайт

Источник: http://kip-mtr.ru/razmer-sopel-elevatora.html

Смотрите также:
15 марта 2022 года

Элеваторный узел системы отопления: назначение и сфера применения

Автор Евгений Апрелев На чтение 3 мин Просмотров 2.1к.

Практически каждый специалист, обслуживающий систему центрального обогрева многоквартирного дома, знаком с таким важнейшим ее элементом, как элеваторный узел. Всем, кого интересует назначение, конструкция и работа элеваторного узла системы отопления, будет полезна данная публикация.

Назначение и применение

Центральная система отопления (ЦСО) – это довольно сложная и разветвленная сеть, включающая в себя котельные, бойлерные, распределительные пункты и системы трубопровода, по которым теплоноситель поступает непосредственно потребителю.

Чтобы доставить теплоноситель необходимой температуры потребителю, требуется поднять его температурные показатели.

Как правило, по магистральному трубопроводу подается теплоноситель с температурой от 130 до 150°С. Этого достаточно для сохранения тепловой энергии, но слишком много для потребителя. По санитарным нормам, температура теплоносителя в ЦСО дома не должна превышать 95°С. Другими словами: перед попаданием в систему отопления дома, воду необходимо охладить. За это и отвечает регулируемый элеваторный узел системы отопления, который смешивает горячую воду из котельной и холодную воду с обратного трубопровода ЦСО.

Назначение элеватора не ограничивается только регулировкой температуры теплоносителя: благодаря подмешиванию «обратки» в «подачу» увеличивается объем теплоносителя, что позволяет экономить службам на диаметре трубопровода и мощности насосного оборудования.

Конструкция и принцип работы

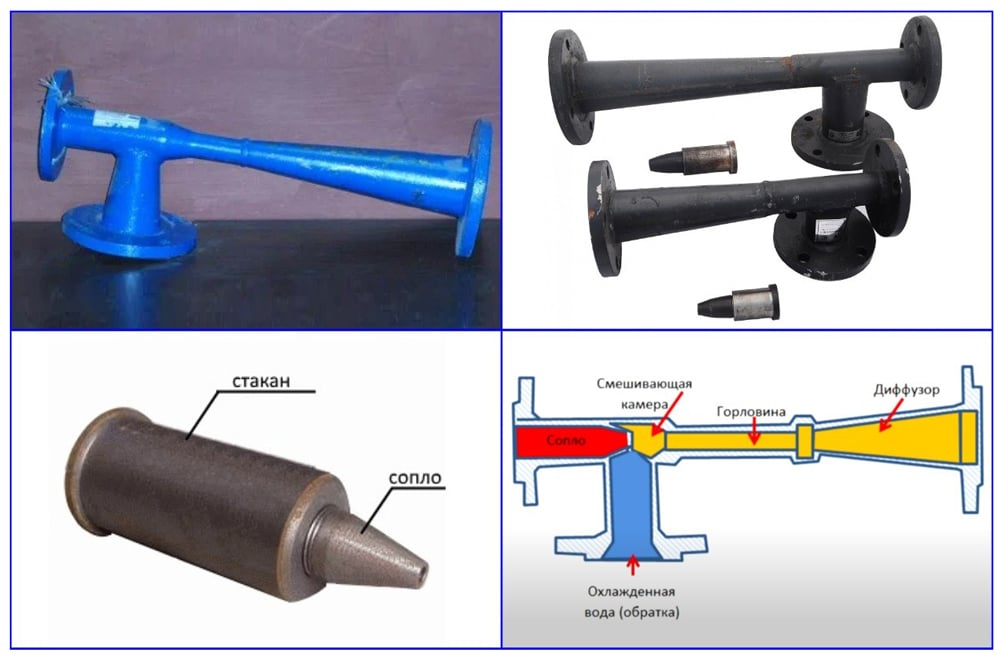

Конструкция элеватора проста, но от этого не менее эффективна. Устройство представляет собой чугунную или стальную конструкцию, состоящую из трех фланцев:

  • К первому подключается подача перегретого теплоносителя.
  • Ко второму – патрубок обратки ЦСО.
  • К выходному патрубку подключается трубопровод, по которому происходит подача воды необходимой температуры к потребителю.

Ключевым звеном данного устройства является сопло, благодаря сужению сечения которого создается разряжение в смешивающей камере и подсос воды из обратного трубопровода. Принцип работы элеваторного узла системы отопления основан на законе Бернулли.

Основной проблемой данного устройства является возможное засорение сопла. Для защиты конуса от взвешенных частиц применяется фильтр-грязевик. Для проведения профилактических работ по замене сопла и чистки фильтрующего элемента, в конструкции смесителя предусмотрена запорная арматура. Для диагностики параметров теплоносителя и контроля работы СО в элеваторный модуль входят термодатчики и манометры давления, которые и являются его обвязкой.

Достоинства и недостатки

Широчайшее распространение элеваторов в сетях теплоснабжения обусловлено устойчивой работой данных элементов даже при изменении теплового режима подачи теплоносителя. Кроме этого, основным плюсами использования элеваторов являются:

  • Простота конструкции.
  • Надежность в работе.
  • Энергонезависимость.

Кроме того, элеваторы в ЦСО практически не требуют обслуживания. Корректность работы зависит исключительно от грамотного монтажа и правильно подобранного диаметра сопла.

Важно! Расчет элеваторного узла системы отопления, который включает в себя подбор диаметров труб, сечения сопла и размеров самого устройства, выполняется только в профильной проектной организации.

Способы регулировки

Для упрощения задачи подбора необходимого температурного режима СО без замены сопла были созданы регулируемые элеваторы:

  • С ручным изменением диаметра сопла.
  • С автоматической регулировкой.

Принцип регулирования сечения конуса предельно прост: в элеватор устанавливается задвижка, вращая которую меняется проходное сечение сопла.

В ручном варианте, вращение задвижки осуществляется ответственным работником, который меняет эксплуатационные характеристики теплоносителя, основываясь на показаниях манометров и термометров. Схема элеваторного узла системы отопления с автоматическим смесительно-регулировочным модулем, основана на сервоприводе, который вращает шток задвижки. Управляющим органом выступает контроллер, который принимает показания от датчиков давления и температуры, установленных на входе и выходе элеваторного узла.

Совет: несмотря на простоту конструкции смесительного устройства, его созданием и монтажом в ЦСО многоквартирного дома должны заниматься исключительно профессионалы, имеющую соответствующую компетенцию. Устройства кустарного производства могут стать причиной аварии.

принцип работы, расчет, подбор, схема

Системы централизованной подачи тепловой энергии представляют сложные комплексы. Они осуществляют передачу по магистральным трубопроводам тепла от поставщиков к конечному потребителю. Нагретый теплоноситель подается через пункты распределения и не сразу наполняет внутри здания батареи отопления. Для выравнивания давления и стабилизации температуры используется специальный комплект оборудования — элеваторный узел системы отопления. Остановимся детально на конструкции, принципе функционирования элеватора, рассмотрим схему и возможные неисправности.

Элеваторный узел системы отопления — что это такое

Касаясь рукой горячих батарей в собственной квартире, мало кто задумывается, какой сложный путь проходит тепло от котельной или ТЭЦ, а также, каким образом поддерживается стабильная температура. Именно поэтому сложно получить четкий ответ на вопрос, что такое элеватор в системе отопления.  Попробуем с этим разобраться. Рассмотрим укрупненную схему работы системы централизованного теплоснабжения.

Она включает:

  • котельные или теплостанции, осуществляющие нагрев и прокачку теплоносителя;
  • магистрали, предназначенные для подачи тепловой энергии;
  • трубопроводы, по которым циркулирует «обратка»;
  • многочисленных потребителей теплоэнергии;
  • систему ответвлений от подающих магистралей к конкретным зданиям;
  • тепловые узлы распределения, находящиеся внутри строений.

При равной температуре «возвратки», составляющей 70 градусов Цельсия, стандарты предусматривают различные режимы работы ТЭЦ. При этом степень нагрева носителя, подающегося по магистралям, должна соответствовать одному из стандартных значений — 95, 130 или 150 градусов Цельсия. Для безопасной подачи тепла по квартирным радиаторам возникает потребность стабилизировать давление, а также температуру воды в трубах. Это вызвано рядом факторов:

  • различным объемом потребления тепловой энергии в каждом конкретном случае. Сложно сопоставить по этому показателю многоэтажный дом с множеством квартир и небольшой магазин;
  • превышением температуры носителя в магистралях требования норм. Для подачи на теплообменные устройства необходимо уменьшить температуру, которая часто превышает порог кипения.

Для обеспечения безопасных условий эксплуатации отопительных систем недопустима подача воды в парообразном состоянии и под повышенным давлением в нагревательные устройства. Ведь прикосновение к разогретым радиаторам может вызвать ожог, а выход пара при разгерметизации — повлечь непредсказуемые последствия.



Элеваторный блок располагается, в основном, в подвальных помещениях зданий. Он выполняет следующие функции:

  • охлаждает поступающую воду до требований норм;
  • выравнивает давление теплоносителя в трубах;
  • способствует стабильной работе централизованного отопления.

Узел монтируется между подающей трубой и отводной магистралью, которые соединены специальным образом. Обязательно устанавливаются элементы обвязки — приборы контроля давления, термометры, задвижки и вентили.

Принцип работы элеватора в системе отопления и его устройство

Принцип работы элеваторного узла системы отопления базируется на охлаждении перегретой воды до расчетного уровня путем смешивания с более холодной водой из возвратной магистрали. Затем устройство обеспечивает подачу носителя с необходимой температурой в отопительный контур здания.

Элеватор, предназначенный для повышения эффективности работы отопительной системы, выполняет следующие функции:

  • понижает температуру теплоносителя, который поступает по входной магистрали к потребителям;
  • способствует циркуляции горячей воды по конуру, не нуждаясь при этом в электрическом питании.

Устройство широко используется в распределительных пунктах для обеспечения безопасного и эффективного отопления крупных объектов жилого, производственного и административного назначения. Узел обладает рядом серьезных преимуществ:

  • безотказностью. Она связана с простотой конструкции, отсутствием элементов кинематики;
  • низкой ценой. Отсутствуют дорогостоящие комплектующие и легко осуществляется монтаж;
  • энергонезависимостью. Для функционирования нет необходимости обеспечивать подачу электроэнергии;
  • экономичностью. Применение элеваторного устройства совместно с приборами учета позволяет на треть снизить потребление теплоносителя;
  • долговечностью. Элеваторное устройство не нуждается в выполнении работ по регулировке.

Наряду с бесспорными достоинствами имеются определенные недостатки:

  • каждый отопительный контур требует индивидуального расчета для установки элеваторного узла;
  • функционирование осуществляется только при наличии перепада давления на входной и выходной магистралях;
  • проблематичность плавного изменения параметров отопительного контура, оснащенного нерегулируемым элеватором.



Несмотря на ряд недостатков, устройства достаточно широко используются в коммунальном хозяйстве. Они стабильно работают при колебаниях гидравлических и тепловых характеристик сети при правильно подобранном диаметре конического сопла.

Конструкция элеватора достаточно простая. Она представляет собой своеобразный тройник с фланцами, включает следующие элементы:

  • нагнетающее сопло, установленное на входной магистрали и подающее в узел перегретую воду;
  • камеру разрежения, находящуюся на выходе из сужающегося сопла и соединенную фланцем с линией «обратки»;
  • зону смешивания, в которой происходит объединение потоков и снижение температуры теплового носителя;
  • струйный патрубок конусообразной формы, по которому смешанная вода движется в отопительный контур.

Также узел комплектуется запорной арматурой и приборами контроля. Правильный расчет и подбор нерегулируемой конструкции позволяет объединять холодные и горячие потоки, при этом достигается коэффициент перемешивания, изменяющийся в диапазоне от двух до пяти.

Сегодня разработаны и эксплуатируются конструкции, позволяющие плавно регулировать рабочие характеристики с помощью электрического привода. Это позволяет изменять в автоматическом режиме температуру теплоносителя, за счет изменения параметров сопла. Регулируемый прибор состоит из следующих составляющих:

  • приводного механизма, осуществляющего перемещение дроссельной иглы;
  • корпуса, в котором имеется сопло конусообразной конфигурации;
  • дроссельной иглы, размещенной в конической части корпуса;
  • зубчатого валика, преобразующего вращательное движение в перемещение иглы.

Конструкция агрегата позволяет использовать ручной или электрический привод. Это позволяет плавно регулировать подачу воды и, соответственно, изменять температурные показатели. При регулировании поперечного сечения конической части изменяется скорость потока, что позволяет постепенно изменять температуру. Использование электропривода позволяет дистанционно управлять процессом регулировки параметров.

Как рассчитать и подобрать элеватор системы отопления

Методика расчета конической части устройства и его диаметра выполняется согласно требованиям строительных правил. Подробный алгоритм выполнения расчетов элеваторного устройство широко представлен в учебных пособиях по отоплению и специализированных сайтах. Он учитывает условия эксплуатации с учетом суммарного объема потребляемой тепловой энергии.

Для выполнения расчетов необходимо определить значения температуры на различных участках. Контролируемые зоны:

  • вход в элеваторное устройство;
  • возвратная труба теплоцентрали;
  • трубы внутри здания;
  • обратка внутреннего контура.

Также необходимо знать:

  • суммарное количество тепловой энергии, необходимой для поддержания комфортной температуры в конкретном здании;
  • комплекс параметров, характеризующих прокладку труб отопительного контура внутри дома.

На основании исходных данных, согласно приведенных в нормативном руководстве формул, выполняется расчет. Его методика достаточно сложная, поэтому для определения параметров ответственного устройства целесообразно воспользоваться услугами профессиональных проектантов.

Для самостоятельного выполнения расчетов можно использовать:

  • готовое программное обеспечение;
  • онлайн-калькулятор;
  • программу Excel, содержащую необходимые формулы.

При выполнении расчетов для определения искомого диаметра камеры необходимо вычислить корень квадратный из общего количества перемешанной воды и умножить полученное значение на коэффициент, равный 0,874. При подборе элеваторного устройства желательно подставить различные значения температуры, чтобы оценить, насколько изменятся его рабочие параметры.

Схема элеваторного узла отопления

Как показывает принципиальная схема, элеваторный узел системы отопления состоит из следующих элементов:

  • подающей магистрали, по которой с котельной или теплостанции поступает нагретый теплоноситель;
  • возвратного трубопровода, по которому циркулирует охлажденная вода, отдавшая тепловую энергию;
  • задвижек, позволяющих регулировать объем перемещаемого теплоносителя и необходимых для выполнения профилактических или ремонтных мероприятий;
  • счетчика, фиксирующего количество подаваемой воды и необходимого для осуществления оплаты за услуги;
  • манометров, контролирующих давление на различных участках магистрали и необходимых для осуществления контроля;
  • термометров, установленных на входе в элеваторное устройство, а также на выходном участке узла и на «обратке»;
  • грязевого фильтра, осуществляющего грубую очистку поступающей в контур воды от крупных примесей;
  • элеваторного устройства, производящего смешивание потоков и обеспечивающего циркуляцию носителя.

Элеваторный узел является главным звеном тепловой схемы. Он привязан к коммуникациям с помощью обвязочных элементов.

Элеватор в системе отопления — основные неисправности узла

Несмотря на простоту конструкции, в работе узла возможны непредвиденные сбои. Обращая внимание на значения манометров, установленных в контрольных зонах, а также температурные показатели можно диагностировать неисправности:

  • уменьшение сечения трубопроводов. Связано с засорением твердыми частицами или грязью. Неисправность определяется по снижению давления в отопительной системе;
  • засорение сопла. При этом возникают резкие скачки давления, которые достигают максимального значения при полном разрушении конической части;
  • засорение сетчатого элемента фильтра. Определяется по возрастанию давления в контуре, при котором отличаются показания манометров, установленных на входе и выходе грязевой фильтр;
  • коррозию конической части. Она вызывает изменение размеров сопла, проявляется в виде температурных перепадов. Их легко определить по показаниям термометра или температуре батарей.

При возникновении поломок следует провести профилактический осмотр, оценить состояние сопла. При наличии засорений, их следует удалить и прочистить трубы. Значительные отклонения размеров конической части устройства могут вызвать разбалансировку отопительного контура. При этом конический элемент подлежит замене на новое сопло, соответствующее расчетным размерам.

Подводим итоги — что такое элеваторный узел отопления и насколько он необходим

В заключительной части хочется подчеркнуть важность элеватора для правильной работы системы централизованного отопления. Необходимо обращать особое внимание на чистоту рабочей поверхности и соответствие размеров конуса, подверженного воздействию коррозионных процессов. Несоответствие характеристик нарушает процесс циркуляции теплоносителя. При этом отмечается падение температуры, возникает гидравлический шум. Эти факторы приносят жильцам серьезные неудобства.

Что такое элеваторный узел отопления – информация компании Сукремльстройдеталь

Элеваторный узел – один из главных компонентов системы отопления. Он помогает снизить температуру теплоносителя до оптимальных значений. Это происходит путем смешивания высокотемпературной среды, поступающей с ТЭЦ, и охлажденного теплоносителя из обратной магистрали отопительной сети. В результате обеспечивается оптимальная температура в системе отопления жилого здания.

Содержание

Общие принципы работы теплосети

Зачем нужен элеваторный узел отопления

Особенности конструкции элеватора

Дополнительные элементы элеваторного узла

Преимущества и недостатки использования элеваторных узлов

Расчет элеваторного узла

Продукция компании «Сукремльстройдеталь»

Общие принципы работы теплосети

Для ответа на этот вопрос рассмотрим общие принципы работы системы отопления. Нагрев теплоносителя осуществляется в котельных и на ТЭЦ при помощи угля, газа, нефтепродуктов и других источников энергии. После этого горячая вода по трубам подается к точкам потребления. При этом система трубопроводов может быть очень протяженной и разветвленной. Для минимизации потерь применяются тщательная теплоизоляция системы и поддержание проверенных температурных режимов, например, 150/70 ˚C, где 150° – температура подачи воды на точку потребления, а 70° – температура в обратной магистрали. Таких режимов может быть несколько. Они подбираются с учетом климатических условий в регионе и температурных показателей воздуха в холодный период года. От трубопроводов подачи и обратки идут магистрали к каждой точке потребления. Однако прямое поступление теплоносителя непосредственно к приборам теплоснабжения недопустимо.


Факт. Согласно СНиП, температура теплоносителя в жилых зданиях не должна превышать 95 ˚C, тогда как в магистралях ТЭЦ этот показатель может составлять 105–150 ˚C.


Зачем нужен элеваторный узел отопления

Использовать высокотемпературный теплоноситель нельзя сразу по нескольким причинам:

  • в системах отопления жилого дома нередко используются полипропиленовые трубы, которые при температуре +95 ˚C могут деформироваться и даже потерять целостность;
  • в случае малейшей разгерметизации системы вода моментально превращается в горячий пар, что создает угрозу безопасности людей;
  • прикосновение к радиаторам, нагретым свыше +95 ˚C, может повлечь за собой серьезные ожоги.

Именно поэтому на локальных тепловых узлах жилых домов обеспечивается снижение температурных показателей теплоносителя до приемлемого уровня. Эта задача может выполняться как с помощью специального оборудования, так и путем применения простейшей проверенной схемы элеваторного узла.

Особенности конструкции элеватора

Элеватор отопления представляет собой стальную или чугунную конструкцию, оснащенную тремя фланцами для врезки в систему.

Горячая вода из магистрали ТЭЦ попадает во входной патрубок узла, а затем под давлением поступает в сопло. Резкое возрастание скорости потока на выходе из сопла создает эффект инжекции, в результате в приемной камере возникает зона разряжения. Давление на этом участке понижено, поэтому охлажденная вода из патрубка, подключенного к трубе обратки, буквально засасывается в камеру. И далее в смесительной горловине происходит перемешивание горячей и холодной среды. В итоге температура потока достигает нужных значений, давление снижается до приемлемого, и готовый теплоноситель через диффузор подается в систему внутренней разводки здания. При этом инжектор, за исключением понижения температуры, выполняет еще одну важную задачу – формирует оптимальный напор воды, необходимый для успешного циркулирования теплоносителя в сети.

Дополнительные элементы элеваторного узла

Данное оборудование отличается чувствительностью к качеству теплоносителя, поэтому на входной и выходной частях системы обязательно устанавливаются прямые или косые фильтры-грязевики. Они задерживают твердые нерастворимые частицы и другие загрязнения. На определенных участках системы расположены контрольно-измерительные приборы – манометры. Они помогают отслеживать показатели давления в системе. Термодатчики (термометры) позволяют регулировать температуру теплоносителя. Также в конструкции узла предусмотрены задвижки. Они способны полностью отключить элеватор от внутридомовой сети, поэтому дают возможность выполнять профилактические и ремонтно-аварийные работы. Кроме того, в системе обязательно предусматриваются устройства дренирования для быстрого слива воды при необходимости.

Преимущества и недостатки использования элеваторных узлов

К достоинствам такого решения относятся:

  • простая конструкция и надежность;
  • энергонезависимость;
  • высокие показатели эффективности в сочетании с доступной стоимостью;
  • легкость монтажа;
  • отсутствие необходимости постоянного контроля.

К относительным недостаткам использования элеваторного узла можно отнести:

  • необходимость индивидуального расчета при подборе элеватора для конкретной системы;
  • потребность в соблюдении перепада давления на входе и выходе из системы;
  • невозможность плавной регулировки рабочих параметров оборудования.

Здесь стоит сказать, что последний недостаток успешно нивелирован в регулируемых моделях элеваторных узлов. При этом настройка рабочих характеристик может выполняться как ручным способом (путем вращения задвижки), так и автоматически.

Расчет элеваторного узла

Для каждого здания требуется определенный объем тепловой энергии в зависимости от площади и этажности. Именно поэтому расчет элеватора выполняют исходя из конкретных эксплуатационных характеристик системы. При этом должны учитываться:

  • температура на входе и выходе теплоносителя, а также температура внутренней теплосети;
  • сопротивление системы;
  • общее количество теплоносителя, необходимого для обогрева, и другие показатели.

Подбор оборудования осуществляется по двум характеристикам: внутреннему размеру смесительной камеры и проходному диаметру сопла. Полные формулы расчета этих параметров приведены в «Своде правил по проектированию Минстроя РФ», СП 41-101-95.


Факт. Любая ошибка в расчетах элеваторного узла способна привести к неприятным последствиям, поэтому данную процедуру рекомендуется доверить специалистам.


Продукция компании «Сукремльстройдеталь»

ООО «Сукремльстройдеталь» является производителем элеваторных узлов отопления и предлагает приобрести данное оборудование на выгодных условиях. Ознакомиться с полным модельным рядом продукции можно в нашем каталоге. При необходимости специалисты компании готовы выполнить заказ на индивидуальное изготовление оборудования по чертежам и эскизам клиента.

Форсунки Flow in — обзор

Форсунки

Другим важным элементом потока является форсунка. Доступно несколько конфигураций, наиболее важными из которых являются сопло с большим радиусом действия ASME, серия с высоким или низким бета-излучением, а также сопло с отводом горловины для газа и жидкости. В Европе упоминается еще одна форма сопла — ISA-1932, которая используется чаще, чем сопло ASME. Оба имеют то же ограничение диапазона, что и диафрагмы — примерно 3 к 1 для 100-дюймового самописца. (Подробности конструкции см. в ASME MFC-3M и ASME PTC-6.)

Когда скорость потока меняется со временем и, следовательно, требуется замена форсунок, это сложнее, чем замена диафрагмы. Сопло, однако, лучше сметает взвешенные частицы за счет ограничения, потому что его контур более обтекаемый, чем отверстие. Способность работать с твердыми частицами особенно хороша, если сопло установлено в вертикальном положении с направленным вниз потоком.

Форсунки в основном используются для высокоскоростных потоков невязких эрозионных жидкостей. Однако они получили широкое распространение в некоторых отраслях, таких как производство электроэнергии.Стандартные форсунки имеют умеренную цену, но форсунки с горловым отводом очень дорогие. Форсунки горлового отвода обеспечивают одни из самых высоких показателей точности среди всех первичных устройств, поскольку они допускаются только в очень ограниченном диапазоне коэффициента бета от 0,45 до 0,55.

Горловина специального типа используется в основном для точных приемочных испытаний электростанций. Это очень дорогая форсунка, так как перед использованием она должна быть откалибрована по расходу, а ее калибровка должна соответствовать стандартному значению коэффициента в пределах ±0.25%. Это не оставляет места для ошибок при изготовлении или калибровке. Из-за этих проблем его использование в первую очередь ограничивается энергетикой, где приемочные испытания могут оправдать стоимость сопла (рис. 11-4).

Рис. 11-4. Форсунки потока — верхний блок представляет собой горловой отвод, а нижний блок представляет собой конструкцию «низкого бета» по стандарту ASME.

Устройства очень трудно снимать для осмотра и очистки, и их использование в жидкостях, когда возможно образование отложений, не рекомендуется.Требования к установке форсунок аналогичны требованиям к отверстиям. Требования подробно изложены в ранее перечисленных документах ASME.

Ошибочно считается, что сопло имеет низкий перепад давления. Но для данного дифференциала и размера трубы лучше указать, что можно использовать более низкое бета-коэффициент. Иногда с насадкой можно использовать трубку меньшего размера, чем с отверстием. Постоянные перепады давления будут примерно одинаковыми для заданного набора условий расхода для любого устройства, если установлен дифференциальный диапазон.Размер форсунки должен основываться на хороших данных о расходе, которые достаточно стабильны из-за ограниченного диапазона. Следует всегда помнить о расходах, связанных с неправильным размером.

Отводы сопла ASME расположены в стенке трубы на один диаметр трубы вверх по потоку и на половину диаметра трубы вниз по потоку. В сопле ISA-1932 используются угловые отводы. Форсунки обычно монтируются между фланцами труб.

Форсунки могут быть снабжены конусом диффузора для снижения потерь давления за счет направления потока обратно в измерительную трубку.Можно укоротить этот диффузор примерно в четыре раза больше диаметра горловины сопла и получить примерно такое же полное восстановление, как и с конусом, доходящим до стенки.

Уравнение для расходного сопла ASME (с низким или высоким коэффициентом бета) имеет ту же форму, что и для отверстия, с коэффициентом сопла ASME, ограниченным числом Рейнольдса 10 000 или выше. Значение коэффициента составляет приблизительно 0,95 по сравнению с коэффициентом проходного сечения приблизительно 0,60, поэтому сопло выдерживает более чем на 50 % больший поток для данного размера и дифференциального показания.Для коэффициента при более низких числах Рейнольдса можно использовать специальное уравнение, но изменение коэффициента в этом диапазоне требует итеративного процесса скорости потока и числа Рейнольдса для поддержания точности. Форсунки другой формы могут иметь другие уравнения коэффициентов.

Рабочая точность сопла снова напрямую связана с возможностью измерения при более высоких перепадах из-за связи квадратного корня с расходом. Лучше не измерять перепад ниже 10 дюймов, но можно использовать более высокие перепады (например, от 400 до 800 дюймов водяного столба) из-за механической прочности сопла по сравнению с отверстием.

Форсунка лучше всего подходит для чистых жидкостей, так как снять ее для очистки очень сложно. Любое изменение покрытия горловины сопла напрямую влияет на точность измерения. Там, где выполняются важные измерения, установка должна иметь возможность отключения или иметь байпас для проведения периодической проверки и очистки. Это увеличивает стоимость установки форсунки. По большей части форсунки обычно почти не обслуживаются.

Преимущества расходных форсунок:

1.

Может использоваться при более высоких скоростях с небольшим повреждением поверхности сопла, что позволяет использовать расходомеры меньшего размера для заданного расхода; и

2.

Форсунки горловины имеют самые низкие заявленные допуски погрешности среди всех головных устройств, но требуют калибровки для подтверждения и имеют ограниченные диапазоны коэффициента бета.

Недостатки проточных насадок:

1.

Дорого;

2.

Трудно устанавливать и снимать для чистки, поэтому чистятся редко;

3.

База данных для проверки коэффициентов намного меньше, чем для отверстий; калибровка, необходимая для наилучшей точности; и

4.

Ограниченный диапазон чисел Рейнольдса.

Как рассчитать реакцию сопла

Как рассчитать реакцию сопла

Как для расчета реакции сопла
и
Закрепите шланг при сервисном тестировании
Системы пожарных насосов на пожарном оборудовании с высокой скоростью потока

Лоис Сикинг, Инженер-механик


Введение
Полевой персонал имеет запрошенная информация о самом безопасном и самом эффективном методе противодействия реактивная сила насадки шланга, создаваемая во время ежегодных эксплуатационных испытаний пожарной машины.Центр технологий и разработок Сан-Димас рекомендует использовать мешки с песком из стекловолокна. располагаться поперек и вниз по всей длине шланга, с большим весом добавлен на конце сопла, чтобы закрепить его на месте. Для обеспечения безопасной практики не надо держать сопло. Соблюдайте все меры предосторожности, описанные в разделе «Дикая земля». Руководство по пожарным шлангам», PMS 466, NFES 1308, февраль 1997 г., «Безопасность при испытаниях». раздел и NFPA 1911, «Стандарт эксплуатационных испытаний пожарных насосных систем». по пожарной технике», 1997.

Важно использовать правильный вес в мешках с песком для эффективного противодействия величине тяги шланга или сопла реактивная сила. Противовес можно определить, рассчитав насадку давление, а затем реактивная сила сопла. Используйте диаметр отверстия сопла и расход в галлонах в минуту для расчета давления сопла. Используйте это определить реактивную силу сопла (см. рис. 1).

  Рисунок 1— Реактивная сила сопла, создаваемая во время эксплуатационных испытаний.

Пример: Сколько фунтов мешков с песком следует использовать для противодействия реактивной силе, создаваемой диаметром отверстия 1,25 дюйма или 1 дюйм. сопло на 400 галлонов в минуту?

Расчет Реакция сопла для сопла с диаметром отверстия 1,25 дюйма
Нагнетание со сплошным отверстием формула галлонов в минуту (gpm) = 29,71 D&sup2 NP&sup1/². Формула можно переписать для решения неизвестного, давление в форсунке:

Давление сопла = NP psi = [(гал/мин)/(29.71 x D&sup2)]&sup2
Где:

галлона в минуту = 400 галлонов в минуту

Диаметр отверстия

(D) = 1,25 дюйма

поэтому:
NP = [(400 гал/мин)/(29,71 x 1,25&sup2)]&sup2

NP = 74,25 фунтов на кв. дюйм

Формула реакции сопла (NR) для форсунок со сферическим отверстием NR = 1,57 D&sup2NP
, поэтому:
NR = 1,57 x 1,25&sup2 х 74,25

NR = реактивная сила 182 фунта

Рекомендуется коэффициент безопасности от 2 до 3.Реакция сопла x Коэффициент безопасности от 2 до 3

182 фунта x 2 = 364 фунта

182 фунта x 3 = 546 фунтов

Рисунок 2— Мешки с песком используются для противодействия реактивной силе во время эксплуатационных испытаний.

Расчет сопла Реакция для сопла с диаметром отверстия 1 дюйм
Если диаметр отверстия уменьшается до 1 дюйма, реакция сопла при 400 галлонах в минуту значительно увеличена до 285 фунтов реактивная сила.С коэффициентом безопасности от 2 до 3, рекомендуется использовать мешки с песком весом от 600 до 850 фунтов для противодействия соплу. реактивная сила.

Используйте мешки с песком весом от 400 до 600 фунтов. для сопла с диаметром отверстия 1,25 дюйма и от 600 до 850 фунтов для сопла с диаметром отверстия 1 дюйм. сопло на 400 галлонов в минуту.

Как Используйте мешки с песком из стекловолокна
Для дополнительной безопасности и прочности, используйте двойные мешки с песком из стекловолокна.Двойной мешок путем заполнения мешка песком, затягивая застежку, переворачивая сумку вверх дном во вторую мешок и затяните застежку второго мешка (см. рис. 3). Некоторое оборудование магазины продают мешки с песком из стекловолокна с прикрепленным металлическим кольцом, предназначенным для связывания два мешка с песком вместе. С помощью весов наполните все мешки с песком до одинакового веса. Всегда перепроверяйте вес. Ванные весы подходят.

Рисунок 3— Двойной мешок для повышенной прочности.

Песок общего назначения, расфасованный либо в полиэтиленовом пакете, либо в бумажной обертке должны быть в двойном пакете с мешки из стекловолокна для дополнительной безопасности. Пакеты, завернутые в бумагу, следует вскрыть. внутри двойного мешка с песком, что позволяет мешку с песком быть гибким и драпировать шланг.

Стоимость
Мешки с песком из стекловолокна в магазине товаров для дома стоят примерно 25 центов каждый. Общее назначение песок, также доступный в магазинах товаров для дома, стоит примерно 1 доллар.25 за 38 фунтов (0,5 фута и выше3). Общая стоимость одного 38-фунтового мешка с песком с двойным мешком составляет 1,75 доллара. Если используются 600 фунтов мешков с песком, стоимость составит 28 долларов. Требуется рабочая сила двойная сумка минимальна.

За дополнительной информацией обращайтесь руководитель пожарной программы по телефону (909) 599-1267 или по факсу (909) 592-2309.


Для дополнительной информации Контакт:
Руководитель проекта, Управление пожарной безопасностью
Центр технологий и разработок Сан-Димас
444 East Bonita Avenue, Сан-Димас, Калифорния
  • -3198
    Телефон 909-599-1267; ТДД: 909-599-2357; ФАКС: 909-592-2309
    Электронная почта: [email protected]кормил.нас

    Содержащаяся информация в этом документе был разработан для руководства сотрудников Лесная служба, Министерство сельского хозяйства США (USDA), его подрядчики, и сотрудничающие федеральные агентства и агентства штатов. Министерство сельского хозяйства США не несет ответственности за интерпретацию или использование этой информации кем-либо, кроме ее собственного сотрудники. Использование торговых, фирменных или корпоративных названий для информации и удобство читателя.Такое использование не является официальным оценку, вывод, рекомендацию, одобрение или одобрение любого продукта или услуги, исключая другие, которые могут быть подходящими.

    Департамент США Министерства сельского хозяйства США (USDA) запрещает дискриминацию во всех своих программах и деятельности на основе расы, цвета кожи, национального происхождения, пола, религии, возраст, инвалидность, политические убеждения, сексуальная ориентация, семейное или семейный статус.(Не все запрещенные основания применимы ко всем программам.) Лица с ограниченными возможностями, которым требуются альтернативные средства для передачи программы информацию (шрифт Брайля, крупный шрифт, аудиозапись и т. д.) следует обращаться в Министерство сельского хозяйства США. TARGET Center по телефону (202) 720-2600 (голос и TDD).

    Подать жалобу дискриминации, напишите Министерство сельского хозяйства США, директор Управления гражданских прав, Комната 326-W, Whitten Building, 1400 Independence Avenue, SW, Washington, D.С. 20250-9410 или по телефону (202) 720-5964 (голос и TDD). USDA – это равные возможности поставщик и работодатель.

  • Инженерные онлайн-калькуляторы, формулы и инструменты Бесплатно

    Для всех калькуляторов требуется браузер с поддержкой JAVA. Дополнительная информация

    Примечание:

    • Многие ссылки сначала открывают веб-страницу с уравнениями.Найдите ссылку «Калькуляторы», чтобы открыть приложение калькулятора.

    • В настоящее время не все веб-страницы открыты для калькулятора, однако в ближайшем будущем соответствующий калькулятор появится.

    • Если у вас есть предложения по инженерному калькулятору, воспользуйтесь формой обратной связи Engineers Edge —> Обратная связь

    ** Искать ТОЛЬКО на этой СТРАНИЦЕ, нажмите на увеличительное стекло **


    Меню структурных деформаций и напряжения

    Калькулятор напряжения изогнутой балки

    Нагрузка в плоскости упругих рам Уравнения прогиба и реакции и калькуляторы для

    Формулы реакции и прогиба и калькулятор для плоскостной нагрузки упругих рам

    Уравнения и калькуляторы прогиба плиты и напряжений

    • Калькулятор конструкции консольной балки с фиксированным штифтом

    Общие инженерные приложения и математические калькуляторы

    Формулы для круглых колец, момента, окружной нагрузки, радиального сдвига и деформации

    • Круговой кольцевой момент, кольцевая нагрузка и уравнения радиального сдвига и калькулятор № 21 Per.Формулы Роарка для напряжений и формул деформации для круглых колец Раздел 9, Справочные данные, нагрузка и термины нагрузки. Формулы для моментов, нагрузок и деформаций и некоторые избранные числовые значения. Кольцо вращается с угловой скоростью ω рад/с вокруг оси, перпендикулярной плоскости кольца. Обратите внимание на требование симметрии поперечного сечения.

    Свойства сечения Выбранные формы

    • Факторы Марина для скорректированного предела выносливости Усталость Предел выносливости ( S’ e ), определенный с использованием уравнения.2, установленный в результате испытаний на усталость стандартного образца для испытаний, должен быть изменен с учетом факторов, которые обычно отличаются для реального элемента машины.
    • Конструктор цилиндрических зубчатых колес и сборок Конструктор цилиндрических зубчатых колес и сборок рассчитывает и моделирует отдельные цилиндрические зубчатые колеса и узлы зубчатых колес.Загрузка файлов доступна с Премиум-аккаунтом.

    Разработка и проектирование зубчатых передач и зубчатых передач

    • Преобразование шага зубчатого колеса На следующих диаграммах размерные данные шага зубчатого колеса преобразуются в следующие: Диаметральный шаг Модуль Круговой шаг
    • Уравнение коэффициента Льюиса Уравнение коэффициента Льюиса получается при рассмотрении зуба как простого кантилевера с контактом зуба на конце, как показано выше.
    • Стандарт шлицевой инженерной формулы ISO 5480 применяется к шлицевым соединениям с эвольвентными шлицами на основе эталонных диаметров для соединения ступиц и валов..
    • Технология теплопередачи

    Калькуляторы для проектирования электроники

    IEEE 1584-2018 Уравнения и калькуляторы

    Производство

    Калькуляторы простых механических рычагов

    Проектирование и проектирование пружин

    Уравнения трения и анализ

    Гражданское строительство

    Установка болтов и резьбы Расчет напряжения/прочности

    Тензодатчик

    Анализ допусков с использованием определения геометрических размеров Допуски GD&T и другие принципы

    Конструкция управления движением

    Сосуды под давлением и конструкции цилиндрической формы Проектирование и инженерные уравнения и расчеты

    • Напряжение и прогиб цилиндра с усеченным конусом при равномерной нагрузке на горизонтальную проекционную площадь; тангенциальная поддержка верхней кромки.Уравнение и калькулятор. пер. Формулы Роарка для напряжения и деформации для мембранных напряжений и деформаций в тонкостенных сосудах высокого давления.

    Жидкости

    • Формула закона Пуазейля и калькулятор Связь между давлением и непрерывным ламинарным потоком жидкости в жесткой трубе описывается законом Пуазейля, который гласит, что скорость потока жидкости Q прямо пропорциональна перепаду давления по длине трубы. трубы и четвертой степени радиуса трубы и обратно пропорциональны длине трубы и вязкости жидкости.

    Припуск на изгиб листового металла

    Пластиковая защелка

    Преобразования, жидкости, крутящий момент, общее

    Решения для треугольников/тригонометрии

    Финансы и прочее.

    Калькуляторы параметров сварки и технических данных Главное меню

    Инженерная физика

    Лифтовая тепловая установка. Неисправные элементы конструкции. Конструкция и принцип работы

    Сокращение потерь тепла является серьезной проблемой при планировании централизованного теплоснабжения. Для этого еще на этапе подогрева теплоносителя создаются специальные условия для его транспортировки: повышенное давление, максимальный температурный режим.Но для того, чтобы при раздаче горячей воды уровень нагрева падал до необходимого, устанавливается элеваторный тепловой узел: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то, что он является частью центрального отопления, обычный пользователь должен знать, как он работает.

    Назначение элеваторного узла

    Еще на первых этапах проектирования центрального отопления перед инженерами встала проблема экономии тепловой энергии за счет протяженности теплотрасс.Для снижения теплопотерь применяют два основных метода:

    • Максимальная теплоизоляция поверхности трубы;
    • Монтаж лифтовых блоков в зданиях.

    Рабочий температурный режим в трубах наружного отопления 150 или 130 градусов. Запрещается подавать воду потребителям при такой температуре. Именно поэтому был разработан регулируемый элеваторный нагревательный элемент. Он предназначен для смешивания горячего и холодного потоков теплоносителя с целью оптимизации его температуры.Кроме того, давление также снижается до приемлемого уровня.

    Для нормальной работы автоматический элеваторный отопительный агрегат устанавливается в заранее подготовленном помещении. Для жилых многоквартирных домов это цокольный этаж. Монтаж и дальнейшее обслуживание должны производить только специалисты. Любое нарушение режима работы может привести к аварийным ситуациям. Установка в частных домах такого нагревательного элемента нецелесообразна. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы.Поэтому его применяют только для создания разветвленных систем отопления с большой протяженностью наружных тепловых труб.

    Взяв за основу принцип работы данного элеваторного теплового узла, можно сделать аналогичную систему для автономной системы. Но для этого используются двух- или трехходовые вентили с термостатами.

    Схема работы элеваторного агрегата

    На первый взгляд принцип работы элеваторного узла системы отопления должен быть достаточно сложной системой.Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам аналогична трехходовому смесительному клапану.

    Конструктивно состоит из следующих элементов:

    • впускной патрубок . Через него протекает теплоноситель высокой температуры под максимальным давлением;
    • обратная труба . Требуется подключение охлажденной воды для дальнейшего смешивания с горячим потоком;
    • Сопло . схемы основных элементов элеваторных узлов системы отопления.Горячая вода поступает в него под давлением и создает вакуум в приемной камере. В результате этого остывший теплоноситель смешивается с нагретым;
    • Розетка . Он подключается к системе распределительных трубопроводов для дальнейшей транспортировки жидкости потребителям.

    Кроме него в состав элеваторного узла системы центрального отопления должны входить дополнительные элементы. К ним относятся отстойники, клапаны и датчики. Последние обязательны для установки, так как контролируют параметры всей системы.

    Разобравшись, что такое элеваторный отопительный агрегат, необходимо подробнее узнать о его видах и способах регулировки режимов работы.

    После проверки работы элеваторного узла и всей системы отопления в обязательном порядке требуется обновленный паспорт на устройство. В нем указываются исходные характеристики и фактические после контрольных проверок.

    Типы нагревательных элементов элеватора

    Данная схема обогрева элеваторного блока не раскрывает механизм регулировки температурного режима.А это основной способ оптимизации потребления тепловой энергии в зависимости от внешних факторов – температуры наружного воздуха, степени теплоизоляции дома и так далее. Для этого в насадку устанавливается специальный конусообразный стержень. шестерни обеспечивают его соединение с клапаном. Путем регулировки положения штока увеличивается пропускная способность форсунки.

    В зависимости от установленного оборудования существуют регулируемые нагревательные элементы элеватора двух типов:

    • Ручной путь .Вращение клапана осуществляется традиционным способом. При этом ответственный работник должен следить за показаниями манометров и термометров системы;
    • Авто . На штифт клапана установлен сервопривод, который соединен с датчиками температуры и давления. В зависимости от установленных показателей выполняются движения штока.

    Типовой сборочный чертеж лифта должен включать не только требуемые элементы, эксплуатационные характеристики систем.А для этого нужно произвести расчет параметров. Такие работы выполняются только специализированными проектными организациями, так как требуют учета всех факторов.

    Установка регулируемого элеваторного узла отопления в сочетании с счетчиком расхода тепловой энергии позволит сэкономить до 30% расхода горячего теплоносителя.

    Особенности установки и проверки

    Сразу стоит отметить, что установка и проверка работы элеваторного узла и системы отопления прерогатива представителей сервисной компании.Жильцам дома это делать категорически запрещается. Однако рекомендуется знание расположения элеваторных узлов системы центрального отопления.

    При проектировании и монтаже учитываются характеристики поступающего теплоносителя. Учитывается также разветвленность сети в доме, количество отопительных приборов и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей.

    • Регулировка интенсивности потока поступающей горячей воды, а также измерение ее технических показателей — температуры и давления;
    • Непосредственно сам смесительный узел.

    Основной характеристикой является соотношение смешивания. Это соотношение объемов горячей и холодной воды. Этот параметр является результатом точных расчетов. Она не может быть постоянной, так как зависит от внешних факторов. Монтаж необходимо производить строго по схеме элеваторного узла системы отопления. После этого производится тонкая настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом, температура воды в обратке будет минимальной.Это необходимое условие для точного управления работой автоматического клапана.

    Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точная процедура зависит от конкретной схемы. Однако можно составить общий план, включающий следующие обязательные процедуры:

    • Проверка целостности труб, запорной арматуры и устройств, а также соответствия их параметров паспортным данным;
    • Регулировка датчиков температуры и давления;
    • Определение потерь давления при прохождении теплоносителя через штуцер;
    • Расчет коэффициента смещения.Даже при самой точной схеме обогрева элеваторного узла оборудование и трубопроводы со временем изнашиваются. Эту поправку необходимо учитывать при настройке.

    После проведения этих работ блок автоматического лифта центрального отопления необходимо опломбировать для предотвращения вмешательства извне.

    Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них часто не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и вызвать аварийную ситуацию.

    Требования к помещению

    В подавляющем большинстве случаев смесительные узлы устанавливаются в подвале здания. Для выполнения своих функций необходимо учитывать особенности помещения – сезонные изменения температуры и влажности.

    К данным показателям предъявляется ряд требований, выполнение которых является обязательным. В частности, это относится к элеваторным узлам системы центрального отопления с установленными автоматическими серводвигателями:

    • Температура в помещении не должна опускаться ниже 0°C;
    • Для предотвращения появления конденсата на поверхности труб оборудована вытяжная система вентиляции;
    • Для электроприборов обязательно установить отдельный распределительный щит.Рекомендуется предусмотреть автономное электроснабжение на случай аварийного отключения подачи электроэнергии.

    Однако на самом деле соблюсти эти правила удается редко. В результате даже для самого эффективного чертежа узла лифта его практическая реализация может существенно отличаться. Именно поэтому появились альтернативные схемы смешения потоков теплоносителя.

    В некоторых новых многоквартирных домах, подключенных к центральному отоплению, схема отопления с элеваторным узлом не предусмотрена.Для его установки необходимо обратиться в управляющую компанию.

    Другие варианты тепловых агрегатов

    На основе базового принципа работы элеваторного узла системы отопления нами разработаны альтернативные способы поддержания необходимого уровня температуры в трубах для пользователей. Отличием их от традиционной схемы является наличие сложной электронной системы управления.

    Первое, на что обратили внимание разработчики данного агрегата, это оптимальный расход горячей воды.Поэтому на входной трубе необходимо установить счетчик тепловой энергии. Дает возможность не только видеть объем теплоносителя, поступающего в систему дома, но и может автоматически рассчитывать его стоимость и передавать данные в управляющую компанию.

    Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности смешения потоков жидкости в сопле. Для этого на впускном и обратном патрубках монтируются датчики температуры.Если уровень нагрева воды меньше установленного, насос обратки перестает работать. Для увеличения объема горячего теплоносителя задействуется соответствующее насосное оборудование.

    Теплоноситель в системах централизованного теплоснабжения проходит через тепловой пункт, прежде чем попасть непосредственно в радиаторные секции каждой квартиры и отдельного помещения. В таком узле вода снижается до расчетной температуры, а баланс обеспечивается за счет того, что схема элеваторного теплового узла работает правильно.В подвале любой многоэтажки, отапливаемой по центральной магистрали, можно найти такой лифт.

    Принцип работы узла

    Разбираясь, что такое элеватор, стоит отметить необходимость данного комплекса для соединения с ним тепловых сетей и частных потребителей. Тепловая установка представляет собой модуль, выполняющий функции насосного оборудования. Чтобы увидеть, что такое лифт в системе отопления, нужно спуститься в подвал практически любого многоквартирного дома.Там среди запорной арматуры и измерителей давления можно будет найти нужный элемент системы отопления (схема представлена ​​на рисунке ниже).

    Выясняя, что такое лифт, стоит определить его функциональные возможности по выполняемым задачам. К ним относится перераспределение давления изнутри системы отопления, при этом теплоноситель выдается с допустимой температурой. Фактически объем воды удваивается, двигаясь по магистралям из котельной.Этот эффект достигается при наличии воды в отдельном герметичном сосуде.

    Температура теплоносителя, поступающего из котельной, обычно находится в пределах 105-150 0 С. Использование с таким параметром в бытовых условиях невозможно по соображениям безопасности.

    Нормативными документами регламентировано граничное значение температуры теплоносителя, которое должно быть не более 95 0 С.

    Для справки. В настоящее время активно обсуждается вопрос снижения температуры горячей воды с 60 0 С, предусмотренной СанПином, до 50 0 С, мотивируя это необходимостью экономии ресурсов.По мнению специалистов, такую ​​минимальную разницу потребитель не заметит, и для того, чтобы надлежащее обеззараживание воды в трубах проводилось ежедневно, ее рекомендуется повысить до 70 0 С. Пока рано судить о рациональности и продуманности этой инициативы. Изменения в СанПин пока не вносились.

    Возвращаясь к теме элеватора системы отопления, отметим, что именно он обеспечивает температуру в системе. Эти шаги помогут снизить риск:

    • при чрезмерно перегретых батареях легко обжечься;
    • радиаторы отопления
    • не всегда способны выдержать длительное воздействие повышенной температуры теплоносителя под давлением;
    • Электропроводка
    • из полимерных или металлопластиковых труб не предусматривает их использование с такими горячими теплоносителями.

    Насколько удобен этот узел

    Можно услышать мнение, что было бы удобнее не использовать нагревательный элеватор с таким принципом работы, а напрямую подавать воду более низкой температуры. Однако это мнение ошибочно, поскольку для передачи более холодного теплоносителя потребуется значительно увеличить диаметры магистралей.

    ВИДЕО: Лифтовой узел центральной теплотрассы

    На самом деле, грамотная схема теплового узла отопления позволяет подмешивать в объем подачи воды часть объема от обратки, которая уже остыла.Хотя в некоторых источниках элеваторный узел системы отопления считается устаревшим гидрооборудованием, но он доказал свою эффективность в работе. Более современные приборы, используемые вместо схемы элеваторного узла, бывают следующих типов:

    • пластинчатый теплообменник;
    • смеситель с трехходовым клапаном.

    Эксплуатация лифта

    Рассматривая элеваторный узел системы отопления, что это такое и как работает, стоит отметить, что в рабочей конструкции есть сходство с водяными насосами.Однако для работы не требуется передача энергии от других систем. Он показывает свою надежность при определенных условиях.

    Внешне базовая часть устройства похожа на гидравлический тройник, установленный на обратке. Однако через стандартный тройник охлаждающая жидкость безболезненно проникала бы в обратку, минуя радиаторы. Такое поведение было бы бессмысленным.

    Стандартная компоновка лифта

    В классической схеме элеваторный узел системы отопления содержит следующие компоненты:

    • Форкамера, подводящая труба, на конце которой находится патрубок определенного диаметра.Он получает охлаждающую жидкость из обратки.
    • В выходной части установлен диффузор. Доставляет воду потребителям.

    Сегодня встречаются узлы, где диаметр сопла регулируется электроприводом. Это дает возможность оптимизировать температуру теплоносителя в автоматическом режиме.

    Выбор агрегата с электроприводом основан на возможности изменения коэффициента смешения теплоносителя в пределах 2-5, что невозможно в элеваторах, где диаметр патрубка не регулируется.Таким образом, система с регулируемой форсункой позволяет значительно экономить на отоплении, что возможно в домах, где установлены центральные счетчики.

    Структура

    Как работает схема теплового узла?

    В целом принцип работы можно описать так:

    • вода движется по линии от котельной до входа в насадку;
    • при прохождении по малому диаметру значительно увеличивается скорость рабочего теплоносителя;
    • образуется участок с небольшим выделением;
    • за счет образовавшегося вакуума отсасывается вода из обратки;
    • турбулентных потоков в однородной массе направляются на выход через диффузор.

    Более подробно все видно на рабочей схеме.

    Для эффективной работы системы, в которой задействована схема элеваторного узла системы отопления, необходимо обеспечить, чтобы значение значений давления между подачей и обраткой было больше значения расчетного гидравлическое сопротивление.

    Недостатки системы

    Помимо положительных качеств, термоузел или схема термоузла имеет определенный недостаток.Он состоит в следующем. Элеватор системы отопления не имеет возможности регулировки температуры смеси на выходе. В такой ситуации придется измерять нагретый теплоноситель от основного или от обратного трубопровода. Понизить температуру можно будет только за счет изменения размеров сопла, что конструктивно сделать невозможно.

    В ряде случаев спасают лифты с электроприводом. В их конструкцию входит механический привод. Этот агрегат работает от электропривода.Таким образом, можно изменять диаметр сопла. Базовым элементом этой конструкции является игла дросселя, имеющая коническую форму. Он входит в отверстие по внутреннему диаметру конструкции. Перемещаясь на определенное расстояние, ему удается корректировать температуру смеси именно за счет изменения диаметра сопла.

    На вал может быть установлен как ручной привод в виде рукоятки, так и дистанционно запускаемый электроприводной двигатель.

    Благодаря таким модернизированным решениям котельная в цокольном этаже не подвергается значительному дорогостоящему ремонту.Достаточно смонтировать регулятор, чтобы получить современный отопительный агрегат.

    Неисправности

    В большинстве случаев причиной поломки являются следующие факторы:

    • засорение оборудования;
    • постепенное увеличение диаметра патрубка в процессе эксплуатации, в результате чего температуру охлаждающей жидкости сложнее контролировать;
    • забитые грязевые баки;
    • поломка арматуры;
    • выход из строя регуляторов и др.

    Определить поломку этого устройства несложно, сразу сказывается температура охлаждающей жидкости и ее резкое падение.При незначительных отклонениях от нормы, скорее всего, речь идет о засорении или незначительном увеличении диаметра сопла. Если разница очень существенная (более 5 градусов), то уже необходимо проводить диагностику и вызывать специалиста для ремонта.

    Диаметр патрубка увеличивается либо в процессе коррозии при контакте с водой, либо в результате непроизвольного сверления. Оба в конечном итоге приводят к дисбалансу в системе и должны быть немедленно устранены.

    Необходимо знать, что современные модернизированные системы могут работать с приборами учета расхода электроэнергии. Без этого устройства в контуре отопления трудно добиться экономического эффекта. Установка приборов учета тепла и горячей воды позволяет значительно сократить счета за коммунальные услуги.

    ВИДЕО: Принцип работы узла

    В этой статье нам предстоит узнать, что такое элеватор в системе отопления и как он работает. Помимо функций изучим режимы работы лифтового узла и способы его регулировки.Итак, начнем.

    Что это

    Функции

    Говоря простыми словами, элеваторные тепловые пункты являются своеобразным буфером между тепломагистралью и инженерными системами дома.

    Они сочетают в себе несколько функций:

    • Перепад давления между линиями трассы (3-4 атмосферы) пересчитывается в 0,2, необходимый для работы отопительного контура.
    • Используется для запуска или остановки систем отопления и горячего водоснабжения.
    • Позволяет переключаться между различными режимами работы системы ГВС.

    Уточнить: температура воды в кранах не должна превышать 90-95 градусов.
    Летом, когда температура воды в подающей магистрали не превышает 50-55 С, ГВС подается именно из этой магистрали.
    В пик холодов подачу горячей воды приходится переключать на обратку.

    Элементы

    Простейшая схема узла обогрева элеватора включает:

    1. Пара впускных клапанов на подающей и обратной резьбе.Предложение всегда выше возврата.
    2. Пара домовых вентилей, отключающих лифтовую установку от системы отопления.
    3. Грязевики на подаче и реже на обратке.

    На фото — грязеуловитель, препятствующий попаданию песка и накипи в отопительный контур.

    1. Вентиляционные отверстия в контуре отопления, позволяющие полностью слить его или обойти систему на выпуск, вытеснив из нее значительную часть воздуха при запуске.Сбросы считается хорошим тоном выводить в канализацию.
    2. Клапаны регулирующие для измерения температуры и давления подачи, обратки и смеси.
    3. И, наконец, настоящий водометный элеватор, оснащенный соплом внутри.

    Как работает обогрев лифтовой системы? Принцип его работы основан на законе Бернулли, который гласит, что статическое давление в потоке обратно пропорционально его скорости.

    Более горячая и под более высоким давлением вода из подающего трубопровода впрыскивается через сопло в раструб элеватора и создает там, как ни парадоксально это звучит, зону разрежения, которая оттягивает часть воды из обратного трубопровода в повторный цикл циркуляции через всасывание.

    Это гарантирует:

    • Высокий расход теплоносителя по контуру при минимальном расходе из тракта.
    • Выравнивание температур вблизи лифта и обогревателей вдали от него.

    Как измеряется давление в отопительный сезон? Вот некоторые типичные настройки.

    Температуры в пути следования и после лифта подчиняются так называемому температурному графику, определяющим фактором в котором является уличная температура.Максимальное значение для подающей магистрали 150 градусов: при дальнейшем нагреве вода закипит, несмотря на избыточное давление. Максимальная температура смеси – 95 С для двухтрубных и 105 для однотрубных систем.

    Помимо перечисленных элементов, элеватор системы отопления может иметь врезки горячей воды.

    Возможны две основные конфигурации.

    1. В домах постройки до конца 70-х годов горячее водоснабжение осуществляется через одну врезку на подачу и одну на обратку.
    2. В более новых домах на каждой нити по две врезки. Между врезками ставится стопорная шайба диаметром на 1-2 мм больше диаметра патрубка. Он обеспечивает разницу, достаточную для того, чтобы при включении горячего водоснабжения по схемам «от подачи к подаче» и «от обратки к обратке» вода непрерывно циркулировала по сдвоенным стоякам и полотенцесушителям.

    Зоны ответственности

    Что такое элеваторный отопительный узел — мы вроде разобрались.

    И кто за это отвечает?

    • Участок трассы внутри дома до фланцев вводной арматуры является зоной ответственности организации, транспортирующей тепло (тепловые сети).
    • Все, что после впускных клапанов, да и самих клапанов, является зоной ответственности жилищной организации.

    Однако: подбор элеватора отопления по номеру (размеру), расчет диаметра патрубка и подпорных шайб осуществляется по тепловым сетям.
    Жильцы обеспечивают только монтаж и демонтаж.

    Управление

    Управляющая организация снова теплосети.

    Что именно они контролируют?

    • Несколько раз в течение зимы проводятся контрольные замеры температур и давлений подачи, обратки и смеси. . При отклонениях от температурного графика расчет нагревательного элеватора проводят повторно с расточкой или уменьшением диаметра патрубка.Конечно, не стоит этого делать в пик холодов: при -40 на улице отопление подъезда может наледь уже через час после прекращения циркуляции.
    • При подготовке к отопительному сезону проверяется состояние арматуры . Проверка предельно проста: все клапаны в сборке закрываются, после чего открывается любой регулирующий клапан. Если из него идет вода, нужно искать неисправность; кроме того, при любом положении клапанов они не должны иметь утечек через сальниковые коробки.
    • Наконец, в конце отопительного сезона лифты в системе отопления вместе с самой системой проходят температурные испытания. При отключении подачи ГВС теплоноситель нагревается до максимальных значений.

    Управление

    Вот порядок выполнения некоторых операций, связанных с работой лифта.

    Пуск нагрева

    Если система заполнена, нужно просто открыть вентили дома — и начнется циркуляция.

    Несколько более сложная инструкция для запуска сброса системы.

    1. Возвратное отверстие открывается, а приточное закрывается.
    2. Медленно (во избежание гидравлического удара) открывается клапан верхнего птичника.
    3. После поступления чистой безвоздушной воды в напор он закрывается, после чего открывается клапан нижнего корпуса.

    Полезно: если на стояках стоят современные шаровые краны, направление контура для сброса значения не имеет.
    А вот для винтовых быстрых противотоков клапаны могут быть сорваны, после чего слесарю предстоит долгий и мучительный поиск причин прекращения циркуляции в стояках.

    Работа без насадки

    При катастрофически низкой температуре обратки в пик холодов практикуется работа элеватора без насадки. С трассы в систему поступает охлаждающая жидкость, а не смесь. Всасывание глушится стальным блином.

    Регулировка дифференциала

    При завышенной обратке и невозможности оперативной замены форсунки практикуется регулировка дифференциала клапаном.

    Как сделать самому?

    1. Измеряется давление на подаче, после чего манометр ставится на обратку.
    2. Впускной клапан на обратке полностью закрыт и постепенно открывается при контроле давления по манометру. Если просто закрыть клапан, его щечки могут не полностью опуститься по штоку и соскользнуть позже. Цена неправильного образа действий – гарантированный подогрев разморозки подъезда.

    Единовременно не более 0.2 атмосферы разницы надо убрать. Повторное измерение температуры обратки проводят через сутки, когда все значения стабилизируются.

    Заключение

    Надеемся, что наш материал поможет читателю разобраться в схеме работы и порядке регулировки элеваторного узла. Как обычно, дополнительную информацию доведет до его сведения прикрепленное видео. Удачи!

    Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом веке самой популярной была печь.

    В наши дни им пользуются немногие. Большинство. Весь воздух поднимается вверх, поэтому пол не нагревается.

    Технический прогресс шагнул далеко вперед. И сейчас самой выгодной и популярной является водяная система отопления. Безусловно, для обеспечения комфорта в доме огромное значение имеет тепло.

    Независимо от того, квартира это или частный дом. Однако необходимо помнить, что тип отопления зависит от типа и категории жилья. В частных домах установлено индивидуальное отопление.

    Но большинство жильцов квартир все же пользуются услугами централизованной системы отопления, которая требует не меньшего внимания.

    Лифт в сборе является одним из основных компонентов системы. Однако мало кто знает, какие функции он выполняет. Рассмотрим его функциональное назначение.

    Что это такое и для чего используется

    Рабочее устройство в подвале

    Самый простой способ узнать, что такое элеваторный узел, это посетить подвал обычного многоэтажного дома.

    Среди множества деталей системы отопления найти этот важный компонент не составит труда.

    Рассмотрим простую схему. Как тепло поступает в дом? Есть два трубопровода: подающий и обратный. Во-первых, подача горячей воды в дом. С помощью второго в котельную уже попадает холодная вода из системы.

    Термокамера подает горячую воду в подвальные дома. Обратите внимание, что на входе должен быть установлен запорный вентиль.

    Это может быть простая задвижка, либо стальные шаровые краны. Температура охлаждающей жидкости определяет, как она будет работать дальше. Существует три основных уровня нагрева:

    • 150/70°C
    • 130/70°С
    • 95 (90)/70°C

    Если температура теплоносителя не выше 95°С, то остается только распределить тепло по системе отопления. Здесь пригодится коллектор с балансировочными клапанами.

    Однако все становится не так просто, если температура охлаждающей жидкости выходит за пределы нормы 95°С.Такую воду нельзя подавать в отопительное сооружение, поэтому нагрев следует уменьшить. Именно в этом заключается важная функция лифтового узла.

    Принцип и схема работы

    Схема и принцип действия

    Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

    Затем теплоноситель подает его в систему отопления жилых помещений. В момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, происходит охлаждение.

    Схема лифта позволяет более подробно с ним ознакомиться. функциональность. Нетрудно понять, что именно эта часть системы отопления обеспечивает эффективность ее работы.

    Работает одновременно как 2 устройства:

    Конструкция лифта довольно проста, но эффективна. Отличается доступной ценой. Его не нужно подключать к работе. электричество. Однако есть и недостатки, на которые нужно обратить внимание:

    • Давление в прямом и обратном магистральных трубопроводах должно поддерживаться в пределах 0.8-2 бар;
    • Температура на выходе не регулируется;
    • Каждый элемент лифта должен быть точно рассчитан.

    Можно с уверенностью сказать, что устройства широко используются в системе городского отопления.

    На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного присмотра. Все регулировки осуществляются путем выбора форсунок правильного диаметра.

    Основные элементы лифта

    Основные элементы узла

    Основными компонентами устройства являются:

    • струйный лифт
    • Сопло
    • Вакуумная камера

    Блок обогрева элеватора состоит из запорной арматуры, контрольных термометров, манометров. Его также называют «лифтовым трубопроводом».

    Новые технические идеи и изобретения стремительно входят в нашу жизнь. Отопление не исключение.

    На смену обычным элеваторным узлам приходят устройства, регулирующие подачу теплоносителя в автоматическом режиме.

    Их стоимость намного выше, но в то же время эти устройства более экономичны и энергоэффективны. Кроме того, для их работы требуется источник питания. Иногда требуется больше мощности. Надежность с одной стороны и технический прогресс с другой.

    Что в итоге окажется важнее, узнаем со временем.

    Насосы для ирригационной воды | NDSU Сельское хозяйство и расширение

    Глубинные турбинные насосы адаптированы для использования в обсаженных скважинах или там, где поверхность воды ниже практических пределов для центробежных насосов.Турбинные насосы также используются в системах поверхностного водоснабжения.

    Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не является проблемой. Эффективность турбинного насоса сравнима с эффективностью большинства центробежных насосов или превышает ее. Обычно они дороже центробежных насосов, их сложнее осматривать и ремонтировать.

    Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла корпуса насоса, как показано на Рисунке 4. Головка обычно изготавливается из чугуна и предназначена для установки на фундаменте.Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также будет поддерживать электродвигатель, прямоугольную или ременную передачу.

    Рисунок 4. Глубинный турбинный насос.

    Узел вала и колонны обеспечивает соединение между головкой и чашами насоса. Линейный вал передает мощность от двигателя на крыльчатки, а колонна выносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

    Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если есть возможность перекачивать мелкий песок, выберите насос с масляной смазкой, так как он не позволит песку попасть в подшипники.

    Если вода предназначена для бытовых нужд или использования в животноводстве, она не должна содержать масла и должен использоваться насос с водяной смазкой. В некоторых штатах, таких как Миннесота, у вас нет выбора; насосы с водяной смазкой требуются во всех новых оросительных колодцах.

    Подшипники линейных валов обычно размещаются с межцентровым расстоянием 10 футов для насосов с водяной смазкой, работающих на скорости менее 2200 об/мин, и с межцентровым расстоянием 5 футов для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на центрах с шагом 5 футов.

    Стакан насоса закрывает крыльчатку. Из-за ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве глубинных турбинных установок несколько чаш устанавливаются последовательно одна над другой. Это называется постановкой.Четырехступенчатая чаша в сборе содержит четыре рабочих колеса, прикрепленных к общему валу, и будет работать с напором, в четыре раза превышающим напор одноступенчатого насоса.

    Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на Рисунке 5. Лопасти на полуоткрытых рабочих колесах открыты снизу и вращаются с малым допуском на дно чаши насоса.

    Рис. 5. Вид в разрезе двух закрытых рабочих колес внутри чаш насосов.

    Допуск имеет решающее значение и должен быть скорректирован, когда насос новый.Во время начального периода обкатки муфты линейных валов затягиваются; поэтому примерно через 100 часов работы следует проверить регулировку крыльчатки. После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

    Оба типа рабочих колес могут привести к неэффективной работе насоса, если они не отрегулированы должным образом. Механические повреждения могут возникнуть, если полуоткрытые рабочие колеса установлены слишком низко и лопасти будут тереться о дно чаш.Регулировка закрытых крыльчаток не так критична; однако их все же необходимо проверить и отрегулировать.

    Регулировка крыльчатки осуществляется путем затягивания или ослабления гайки в верхней части узла головки. Регулировка рабочих колес обычно выполняется путем опускания рабочих колес на дно чаш и их регулировки вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время накачки. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

    Производитель насоса часто предоставляет надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубоководных турбин описана в публикации EC 81-760 Кооперативной службы поддержки штата Небраска, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности».

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
