Расчет трубы на теплый пол водяной

Содержание статьи

Подготовительные работы
Ответы на основные вопросы
Расчет тепловых потерь
Расчет количества труб водяного теплого пола
Дополнительные расчеты и подведение итогов

Если узнать, как рассчитать теплый пол, то можно выяснить не только количество необходимых материалов. Это поможет спроектировать и создать такую систему отопления, которая будет выполнять свои функции в полном объеме, с учетом определенных условий эксплуатации и достаточно экономично.

Подготовительные работы

Прежде чем выяснять, как рассчитать теплый водяной пол, надо произвести общую оценку объекта недвижимости. Пригодятся планы помещений. Если их нет, придется самому составить соответствующую конструкторскую документацию в удобном для пользователя масштабе.

Следует понимать, что чем меньше по размерам будет создаваться такая система обогрева по отношению к общей площади квартиры (дома), тем выше будут общие расходы.

Это связано с необходимостью установки специального дополнительного оборудования (насоса, распределительного устройства, термодатчика и др.).

Рекомендуем ознакомиться: Пример расчета гидравлической системы отопления.

Для точного проектирования пригодятся следующие сведения:

Климатические условия, расположение стен помещений относительно сторон света. Эти данные при их наличии помогут точнее определиться с внешними условиями. Для упрощен6ых расчетов достаточно знать, какую температуру планируется поддерживать в помещении и какими бывают наиболее сильные морозы в данном регионе.
Планы всех помещений и конструкция стен/перекрытий в разрезе.
Материалы, которые использованы для строительства основных конструкций и утепления, облицовки.
Вид остекления окон и тип дверей (входных групп).
Расположение сантехники, мебели, иных стационарных предметов в комнатах.
Целевое предназначение теплого пола. В дальнейшем мы будем рассматривать данную систему, как основной источник тепла. На самом деле вы можете использовать любые, в том числе и комбинированные индивидуальные решения (с радиаторами, электрическими нагревателями, каминами и другие).

Эти и другие советы являются общими, поэтому использовать их на практике следует разумно. Так, например, под стационарной мебелью теплый пол не советуют монтировать. Однако если встроенный шкаф будет устанавливаться около наружной стены, то для исключения образования внутри него сырости лучше установить под ним систему обогрева.

Ответы на основные вопросы

Приведем данные, которые достаточно часто интересуют обычных людей, которые решили сами заняться созданием теплых полов:

Температура на поверхности напольного покрытия выбирается в зависимости от целевого назначения комнаты:

прихожие, входные группы – от +29°С до +30°С;
обычные жилые помещения, рабочие кабинеты – от +27°С до +29°С;
тренажерные залы, иные комнаты, в которых предполагаются физически активные действия – от +17°С до +19°С;
ванные комнаты, душевые – около +32°С.
части помещений около внешних стен окон – от +30°С до +35°С.

Температура теплоносителя в системе данного типа поддерживается меньше, чем при работе со стандартными радиаторами отопления. Ее не рекомендуется снижать менее +40°С и повышать более +60°С.
Разница значений температур в обратной и прямой магистрали не должна быть более 15-ти градусов Цельсия. Если это правило не соблюдать, то будет слишком ощутимым перепад температуры на площади, что вызовет определенный дискомфорт.

Если пытаться поддерживать разницу на входе и выходе не более 5-ти градусов, то затраты возрастут чрезмерно, придется поддерживать слишком большое давление в системе.
Чтобы тепловые и гидравлические нагрузки в системе теплого пола были сбалансированными необходимо не превышать количество метров в каждом отдельном нагревательном контуре. Ниже приведем данные, где указано максимально допустимая длина в зависимости от диаметра труб:

от 100 до 120м – d 20 мм;
от 80 до 100м – d 18 мм;
от 60 до 800м – d 16 мм.

Если в одном помещении понадобится большая длина, то создается дополнительный контур, который подключается отдельно к распределительному устройству.

Шаг укладки труб выбирается в диапазоне от 100 до 300 мм. Его изменение можно использовать для создания более или менее теплых зон. Так, около окон можно уменьшить расстояние между витками до 100 мм. На практике придется учитывать материал, из которого изготовлены трубы, его способность сохранять целостность при малых радиусах поворотов. Слишком большой шаг и близость к поверхности не позволит обеспечить равномерный прогрев.
В большинстве случаев для создания самого теплого пола выбирают трубы, диаметр которых не превышает 18 мм. С такими изделиями проще работать. Они будут выполнять свои функции при относительно небольшом количестве теплоносителя. Для подключения системы к распределителю используют более крупные трубы (25 мм).
Коллектор размещают таким образом, чтобы от него было примерно одинаковое расстояние до каждого контура.
Если разница слишком велика – равномерное прохождение жидкости можно будет установить точно с помощью специального устройства (расходомера).
Для каждой распределительной группы используется один насос. К одному коллектору подсоединяют не более восьми контуров максимальной длины.
Если после вычислений стало ясно, что расход теплоносителя при минимальной работоспособности составляет менее 25 л/час, то необходимо произвести объединение нескольких контуров. В противном случае пол не будет прогреваться равномерно.

Расчет тепловых потерь

Необходимо выяснить вначале, можно ли определенное здание отапливать только с использованием данного инженерного решения. Теплого пола будет достаточно, если тепловые потери в период эксплуатации не превышают 100 Вт с одного квадратного метра площади. Соответствующие расчеты можно произвести самостоятельно полностью. Но в них придется применять слишком большое количество формул. Чтобы упростить решение этой задачи можно использовать специальные калькуляторы.

Эти программы можно найти на нашем сайте.

Если тепловые потери в итоге получились выше упомянутого значения, то понадобится улучшать изоляционные свойства объекта недвижимости. Можно запланировать также установку дополнительной системы отопления, но надо понимать, что в этом случае существенно будут увеличены затраты в период эксплуатации.

Расчет количества труб водяного теплого пола

Узнать точно, сколько трубы надо на 1м2 теплого пола понадобиться для оснащения всех комнат объекта недвижимости, проще с помощью специализированных калькуляторов. Но в любом случае понадобятся цифры по тепловым потерям. Предположим, что после завершения вычислений они составили 80 Вт/м. кв. Допустим, что общая площадь квартиры – 80 м. кв. Таким образом, общие теплопотери составят: 80 х 80 = 6 400 Вт. Их надо будет компенсировать с помощью системы отопления, мощность которой создается большей на 15-20%.

Специалисты часто используют на стандартных жилых объектах расстояние между трубами 150 мм (диаметр 16 мм). Такая укладка позволяет с одного квадратного метра площади получать около 100 Вт, чего для нашего случая вполне достаточно. Если разделим общую площадь на шаг, то получим: 80/0,15 = 533 м. Следует учесть, что около наружных стен соответствующее расстояние будет меньше (100 мм). Внеся коррективы, можно получить, сколько точно метров трубы понадобится. Таким же образом можно рассчитать, какова будет длина каждого отдельного контура.

Следует учесть, что трубы (металлопластиковые, полиэтиленовые и сделанные из гофрированной стали) предлагаются в бухтах стандартных размеров. Их длина может составлять от 50 до 240 метров. Также понадобится приобрести трубы другого диаметра для присоединения контуров к коллектору. Здесь надо будет сложить соответствующие расстояния.

Дополнительные расчеты и подведение итогов

Чтобы правильно выбрать марку насоса, необходимо знать, какое давление он должен создавать для циркуляции жидкости по всем контурам. Поэтому вначале надо выяснить каковы будут гидравлические потери в системе. Приведем пример гидравлического расчета системы отопления:

Для прямого участка трубы 16 мм с толщиной стенок 2 мм на 10 метров потери составят 1 600 Па.
Каждый поворот в обратном направлении (на 180°) – это дополнительно 40 Па.
Для комнаты 18 м. кв. (6 х 3 м) при укладке «змейкой» общие гидравлические потери (ГП) будут рассчитаны так:

количество прямых участков: 3(ширина) / 0,15 (шаг) = 20;
ГП прямых участков: 20 х 5,6 (длина) х 160 = 17 920 Па;
ГП поворотов: 19 х 40 = 760;
ГП общие: 760 + 17 920 = 18 680 Па.

При использовании трубы диаметром 16 мм для нормальной работы теплого пола потребуется прокачивать через систему не менее 2,4 литра в час на 1 м. длины. Точный расчет производительности производят по формуле: РТН (расход теплоносителя) = 0,86 х МК (мощность контура отопления в кВт)/ РТ (разница температур в подающем и приемном участке трубопровода). Для нашей комнаты потребуется насос, способный перекачивать 0,172 метров куб. в час (0,86 х 2 /10).

В общих расчетах суммируют гидравлические потери не только в трубах, но и в других элементах системы. Таким же образом выясняют необходимую общую производительность перекачивающего оборудования. Итоговые цифры используют при выборе подходящей модели насоса.

В этой статье описано подробно, как рассчитать теплый водяной пол самостоятельно. Упростить вычисления можно с помощью специализированного программного обеспечения.

как рассчитать по квадратным метрам

Водяные теплые полы с регулируемым подогревом всё чаще применяются в качестве решения вопроса обогрева комнаты. При ремонте или строительстве можно произвести укладку системы трубопроводов замкнутого цикла под финишное напольное покрытие.

Таким образом, внутри помещения обеспечивается комфортная температура вне зависимости от работы центрального отопления, если оно имеется. Точное количество материалов, которое потребуются для работы, может дать только правильный расчет водяного теплого пола. Чтобы произвести его верно, потребуется ознакомиться с деталями этой работы.

Общие сведения

Водяной теплый пол, расчет которого предстоит сделать, укладывается с определённым шагом в виде змеевика для того, чтобы покрыть прямоугольную площадь комнаты или по спирали при устройстве круглого подогрева.

Монтаж производится на подготовленном основании, после чего пол заливается бетонной стяжкой. Переделки в этом виде строительных работ не допустимы. Весь процесс должен быть рассчитан и устроен за один раз.

Рассчитать водяной теплый пол можно самостоятельно без привлечения проектных организаций. Сделать это в абсолютном соответствии со строительными нормами и правилами нелегко, но вполне возможно.

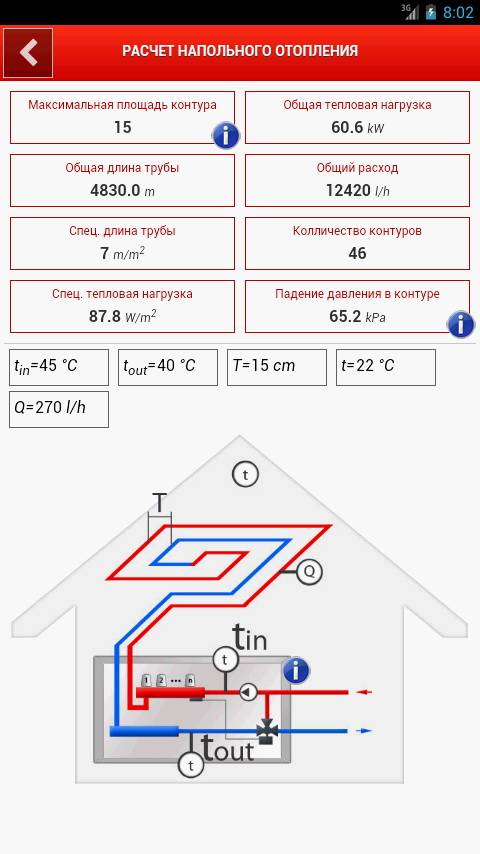

Неоценимую помощь начинающим способна оказать программа для расчета теплого пола, так называемый онлайн калькулятор, который можно найти на сайтах специализированных компаний.

Для расчетов теплого пола можно обратиться к помощи специальных онлайн-калькуляторов

Для определения параметров системы теплого пола калькулятор достаточно прост в применении. Необходимо ввести исходные данные, такие как температура подачи и обратки, материал трубы и шаг, с которым она должна быть уложена, а также вид напольного покрытия и высота стяжки.

Программа моментально произведёт расчёт и предоставит величину средней температуры поверхности пола в соответствии с введёнными параметрами. Также она посчитает удельную тепловую мощность и удельный расход теплоносителя.

Расчет теплого пола водяного устройства позволит смонтировать систему, которая не создаёт магнитного поля в отличие от электрических нагревательных элементов других моделей тёплых полов. Водяной подогрев можно подключить к центральной системе отопления или выполнить независимым образом.

Данные для расчёта

От величины шага укладки контура зависит уровень подогрева

Перед тем, как рассчитать теплый водяной пол, необходимо собрать исходные данные.

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

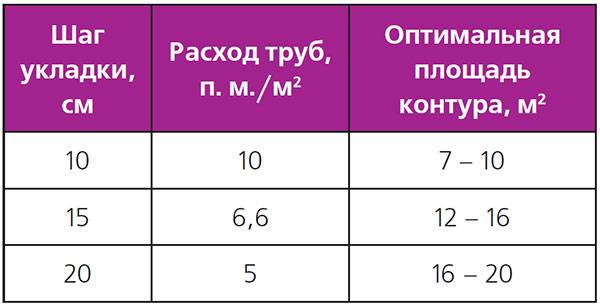

Расход трубы в зависимости от шага представлен в таблице.

№	Шаг	Кол-во трубы на 1 м2
1	100 мм.	10 п. м.
2	150 мм.	6,7 п. м.
3	200 мм.	5 п. м.
4	250 мм.	4 п. м.
5	300 мм.	3,4 п. м.

Длинна всей системы зависит от диаметра трубы

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Оптимальная температура пола – от 27 до 35 градусов

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

высота этажа;
планируемый уровень температуры пола;
климатические параметры региона проживания;
размеры периметра, высоты и площади помещения;
наличие и мощность существующих источников отопления;
качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому расчётная температура теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Этапы расчёта теплового пола

Применяются такие материалы, как нержавейка, медь, полиэтилен, пенопропилен и металлопластиковые изделия. Каждый материал обладает своим коэффициентом теплопроводности. В зависимости от теплоотдачи материала можно подобрать оптимальный шаг и рассчитать длину.

Объем жидкости, заполняющий отопительную систему – важный показатель

Расчет теплых водяных полов продолжается вычислением объёма жидкости, которой необходимо заполнить систему. Этот показатель напрямую зависит от диаметра и длины трубопровода. Скорость циркуляции жидкости в системе определяется с учётом параметров трубопровода, таких как внутренний диаметр трубки и давление, на которое она рассчитана.

На основании собранных данных определяется мощность водяного теплого пола. Этот показатель позволяет подобрать оборудование для поддержания температуры и давления в системе.

В частных домах можно использовать тепловой насос. При его применении не потребуется дымоход, система будет работать без подключения к вентиляционной шахте.

Важно знать, что мощность насоса должна быть на 20% больше, чем расчётная. Чем короче будет прокладываться система подогрева пола, тем ниже будут затраты на работу циркуляционного насоса, так как при малом метраже можно использовать насос с небольшой мощностью.

Безусловно, тёплые полы повысят общий уровень комфорта. Также результат этой работы повлияет на привлекательность недвижимости в случае продажи. Энергоэффективность подобных систем позволяет экономить на отоплении, поддерживая комфортный уровень температуры в осенний, зимний и весенний периоды.

Как рассчитать правильный расход для любой гидравлической системы

Написано: 11 ноября 2019 г. Джорджем Кэри

В сфере водяного отопления и охлаждения регулярно используются определенные формулы. Важный из них касается системы, которая использует воду в качестве средства обеспечения комфорта в GPM (галлонах в минуту). Вода – это способ, которым тепло распределяется от котельной туда, где находятся люди.
Количество воды определяет скорость потока и GPM. Точная оценка тепловых потерь в здании очень важна для установления расчетных условий нагрузки. Как только нагрузка установлена, мы можем рассчитать необходимый расход. 9t°F

Формула указывает температуру воды 60°F. Однако, поскольку вода с температурой 60 °F слишком холодная для системы водяного отопления и слишком теплая для системы водяного охлаждения, для расчета правильного расхода формула должна основываться на более подходящей температуре воды для каждого типа системы, например, на удельной теплоемкости воды или изменениях плотности, происходящих при изменении температуры воды. Кроме того, объем воды меняется, когда она нагревается или остывает. Как видно из следующего примера, различия настолько минимальны, что стандартная формула прекрасно работает для всех наших систем отопления и охлаждения. 9Тогда T будет:

8,04 х 60 х 1,003 х 20 = 9677 БТЕ/ч

Чистый эффект незначителен, но есть еще один фактор, который необходимо учитывать для полной оценки. С повышением температуры воды она становится менее вязкой, и, следовательно, перепад ее давления уменьшается. Когда вода циркулирует при температуре 200°F, соответствующий перепад давления или «потеря напора» составляет около 80% воды при температуре 60°F для типичных небольших гидравлических систем. При расчете с использованием системной кривой расход увеличивается примерно на 10,5%. Теперь вы можете умножить только что рассчитанную новую теплопередачу на процент увеличения расхода:

1,105 х 9677 = 10 693 БТЕ/ч

Как видите, что касается теплопередачи, простой метод «круглых чисел» приведет к расчетным расходам, очень близким к потокам «с поправкой на температуру», при условии, что результаты подхода «круглых чисел» не будут скорректированы по сравнению с исходной базой 60 °F как для теплопередачи, так и для перепада давления в трубопроводе. Положительные и отрицательные факторы очень тесно компенсируют друг друга.

В этой статье представлена точная формула для расчета
скорость потока в галлонах в минуту (галлонов в минуту) для водяных систем отопления
и систем охлаждения.

Правильный выбор циркуляционного насоса 900 05 GPM играет важную роль в обеспечении того, чтобы ваша система отопления работала должным образом. Вам нужен циркуляционный насос подходящего размера, чтобы иметь возможность перемещать тепло от котла и доставлять его в систему, где находятся люди. При выборе правильного циркуляционного насоса вам необходимо знать не только правильный GPM, но и требуемый перепад давления для циркуляции необходимого GPM.
Вода, протекающая по трубам и излучению, «трется» о стенки трубы, вызывая сопротивление трению. Это сопротивление может повлиять на производительность системы отопления, уменьшив требуемый расход от циркуляции, тем самым уменьшив теплопроизводительность системы.

Зная, каким будет это сопротивление, можно выбрать циркуляционный насос, способный преодолеть перепад давления в системе.
Как правило, в современных системах мы используем термин «футы на голову» для описания количества энергии, необходимой для того, чтобы требуемый GPM был доставлен в систему. Существуют таблицы размеров труб, в которых рассчитано падение давления в футах потери энергии для любого расхода через трубу любого размера. Существуют стандартные методы трубопроводов, в которых промышленность ссылается на ограничение количества галлонов в минуту для данного размера трубы. Это обусловлено двумя причинами:
1. Проблемы со скоростью (насколько быстро вода движется внутри трубы), которые могут создавать проблемы с шумом, а в экстремальных условиях — проблемы с эрозией.
2. Требуемая потеря напора может стать настолько чрезмерной, что требуемая мощность НАПОРНОГО циркулятора делает выбор системы очень «недружественным», что может привести к проблемам с регулирующим клапаном и шумом скорости.

Промышленным стандартом является выбор трубы с сопротивлением трению от 1 до 4 футов на каждые 100 футов трубопровода.

Bell & Gosset’s System Syzer помогает определить
галлонов в минуту (GPM).

900 05

Кстати, Bell & Gossett уже более 50 лет предоставляет инструмент для гидравлической промышленности под названием System Syzer. Этот инструмент очень полезен для расчета галлонов в минуту, правильного размера трубы для поддержки галлонов в минуту и соответствующего перепада давления и скорости для любого применения.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по электронной почте [email protected], подпишитесь на меня в Twitter @Ask_Gcarey или позвоните мне по телефону FIA 1-800-423-7187. ИКМ

Как измерить бытовую систему водяного отопления Btu

Если вы читали эти статьи на протяжении многих лет, вы читали об измерении и расчете производительности систем принудительного воздушного отопления и охлаждения. В связи с многочисленными недавними запросами от читателей Hotmail кажется, что сейчас самое подходящее время обсудить другой жидкий теплоноситель… воду. Поскольку зима не за горами, давайте посмотрим, как измерить подачу БТЕ системы водяного отопления жилого дома.

Это будет краткое введение в измерение БТЕ системы водоснабжения, и, если ответ будет положительным, мы можем продолжить добавление к основам измерения производительности системы водоснабжения.

Формула
Понимание математики является ключом к пониманию того, как Btus перемещаются по системе. Простая формула: Поставленная система БТЕ = 500 x GPM x Изменение температуры системы . Давайте посмотрим на формулу и посмотрим, что означает каждая часть, чтобы лучше понять ее.

Постоянная БТЕ в формуле равна 500. Поскольку БТЕ измеряются в час, 500 получают из одного галлона воды, который весит 8,33 фунта умножить на 60 минут за один час (8,33 фунта умножить на 60 минут = 500).

Вторая часть формулы, которую иногда труднее всего определить, это GPM или системные галлоны в минуту. Подробнее об этом предмете мы поговорим ниже.

Наконец, нам нужно изменение температуры системы. Обратите внимание, что мы говорим об изменении температуры системы, а не об изменении температуры оборудования. Изменение температуры – это эффект переноса БТУ из системы в кондиционируемое пространство. Поэтому, если вы измерите температуру воды, выходящей из теплообменника, и вычтете температуру воды, возвращающейся из системы, вы обнаружите изменение температуры системы.

Расчет давления насоса и построение графика галлонов в минуту
Для целей этой статьи и поскольку мы рассматриваем только основы, давайте взглянем на расчет давления насоса и построение графика галлонов в минуту в системе водяного отопления жилого дома. Мы могли бы обсудить гораздо более точные методы, но это только отправная точка. Это начальный тест производительности для начинающих.

Поскольку нам не нужно иметь дело с проблемами утечки воздуховода, мы будем считать, что GPM насоса является GPM системы. Для оценки GPM насоса необходимы два бита информации. Первый пункт — кривая насоса. Когда насос построен, каждый производитель публикует кривую производительности насоса. У вас должна быть точная кривая производителя, соответствующая установленному насосу с правильным размером крыльчатки, числом оборотов в минуту и точным номером модели, иначе ваш тест Btu может быть отклонен более чем на 50%. Просто введите в Google слова «кривая насоса» с номером модели и названием производителя. Большинство текущих характеристик насосов можно найти в Интернете.

Как и кривая вентилятора, эта таблица графически представляет производительность насоса при определенных полевых условиях.

В идеале давление насоса измеряется с помощью манометров или наладчика контуров. Для ознакомления рассчитаем давление насоса по проверенной временем формуле.

Кроме того, при выполнении теста убедитесь, что все зональные клапаны открыты и требуют тепла. Тест производительности системы будет неточным, если одна или несколько зон закрыты.

Чтобы рассчитать давление насоса в простой бытовой системе, используйте следующую формулу. Давление насоса в футах напора = футы трубы x 1,5 x 0,04.

Во-первых, чтобы найти футы трубы, измерьте общее количество погонных футов подающей и обратной трубы до и от самого дальнего отопительного прибора в доме. 1,5 в формуле — это коэффициент, включающий сопротивление трубы потоку (давлению) и падение давления компонентов системы (змеевиков, плинтусов, радиаторов и избыточной арматуры). 0,04 представляет типичный коэффициент трения трубы на 100 футов трубы.

Пример: Допустим, в доме есть 90-футовая труба в системе водяного отопления. Формула будет такой: 90 футов x 1,5 x 0,04 = 5,4 фута головы.

После того, как мы рассчитали давление насоса, мы можем использовать кривую насоса для построения графика GPM насоса. Сначала отметьте расчетное давление насоса на левой стороне кривой насоса, где находятся футы напора. Во-вторых, начертите прямую линию горизонтально вправо, пока линия не пересечет закругленную кривую насоса. В-третьих, проведите график прямо вниз к нижней части таблицы, чтобы найти GPM, с которым движется насос.

Теперь вы нашли насос GPM и стали на шаг ближе к системе доставки Btu.

Измерение температуры системы
Чтобы быть абсолютно точным, погружной термометр следует опустить в воду. Но я предположил, что у вас, вероятно, нет пробок Пита, чтобы получить доступ к температуре или давлению воды. Поэтому мы измеряем температуру на поверхности трубы, обернутой изоляцией, или с помощью накладного термометра, специально предназначенного для измерения температуры трубы.

Поскольку мы проверяем работу системы, а не оборудования, измерьте температуру воды на расстоянии не менее 10 диаметров трубы от насоса или теплообменника, где вода выходит из оборудования. Считайте и запишите температуру с точностью до 1/10 градуса.

Измерьте температуру обратной воды, измерив температуру трубы не менее чем на 10 диаметрах трубы до того, как труба вернется в оборудование. Не проводите измерения непосредственно над котлом или слишком близко к дымоходу, чтобы не улавливать тепло оборудования при измерении температуры воды.

Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы.

Расчет подачи системы в британских тепловых единицах
Чтобы найти подачу системы в британских тепловых единицах, умножьте постоянную британских тепловых единиц на 500 x расчетный галлонов в минуту насоса x изменение температуры системы.

Пример: Допустим, вы рассчитываете давление насоса при высоте напора 8,0 футов. Используя кривую насоса, вы строите график и обнаруживаете, что насос Taco 007 движется со скоростью 8,0 галлонов в минуту. Затем вы измеряете температуру системы и обнаруживаете, что температура нагнетания составляет 168,2°F, а обратное давление — 152,4°F. Вы вычитаете, чтобы найти изменение температуры системы на 15,8F. Теперь, когда у вас есть все факты, примените гидроническую формулу БТЕ: 500 x 8,0 галлонов X 15,8° = 63 200 БТЕ.

Подача БТЕ системы близка к спецификации производительности оборудования, или это новый котел мощностью 100 000 БТЕ, встроенный в 40-летнюю испорченную систему трубопроводов? Возможно, ваш заказчик хотел бы, чтобы вы прописали какие-то дополнительные улучшения системы.

Это все, что вам нужно для выполнения начального расчета британских тепловых единиц водяной системы. Помните, что это всего лишь начальный тест. Существуют гораздо более точные тесты и процедуры, необходимые для повышения точности и точного расчета доставляемой системой БТЕ. Но это отличное начало.

К сожалению, нередко производительность гидравлической системы значительно ниже 60% от номинальной мощности оборудования. Вероятно, не стоит обещать своим клиентам, что их гидравлическая система идеальна, пока вы не измерите ее производительность. Предположение, что система работает с заявленной номинальной мощностью оборудования, не является хорошей идеей.

Итак, насколько хорошо работала последняя гидравлическая система, над которой вы работали? Или насколько плохо он работал? Если вы не можете честно ответить на этот вопрос, вы можете измерить в следующий раз.
