Расчет укладки теплого водяного пола: Расчет теплого пола

Содержание

Программа теплый пол 3D калькулькулятор —

Калькулятор для расчета водяного теплого пола онлайн
Калькулятора теплых полов
Теплый пол (водяной теплый пол)
Расчет теплого водяного пола: программа калькулятор
Подбор этажных распределительных узлов для систем водяного отопления
Вода — удельная теплоемкость
04 [BTU (IT) / (моль ° R)] [BTu (IT) / (фунт м ° F)] [ккал / (кг · K)] [кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F] [ккал / кг K] [кДж / кг К] 32.2 40,0 1,007 4,217 40,032 1,008 4,220 40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208 900 1,001 4,191 39,801 1,002 4,196 60 39,6 0,996 4.169 39,739 1,001 4,189 80 39,2 0,986 4,128 39,660 0,999 4,181 100 38,7 0,975 4,082 39,682 0,998 4,179 120 38,3 0,963 4,033 39,662 0,999 4.181 140 37,7 0,950 3,977 39,702 1.000 4,185 160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199 200 36.1 0,909 3,805 39,927 1,005 4,209 212 35,7 0,900 3,768 39,993 1,007 4,216 22083 4,216 22083 3,745 40,042 1,008 4,221 240 35,0 0,880 3,686 40. 186 1,012 4,236 260 34,4 0,867 3,629 40,364 1,016 4,255 280 33,9 0,854 3,574 40,580 1,0 4,278 300 33,4 0,841 3,522 40,838 1,028 4,305 350 32.3 0,813 3,404 41,685 1,050 4,394 400 31,3 0,789 3,302 42,902 1,080 4,522 450 30,4 3,209 44,009 1,108 4,639 500 29,7 0,748 3,130 47.296 1,191 4,986 550 28,8 0,725 3,035 51,318 1,292 5,410 600 28,3 0,713 2,987 59,6903 900 6,292 625 28,4 0,716 2,997 66,611 1,677 7,022 650 28.9 0,728 3,047 82,851 2,086 8,734 675 29,9 0,754 3,156 126,670 3,189 13,353 . Расчет рекуперации водонагревателя
Расчет ОВК
куб. Футов в минуту 720 галлонов в минуту 210 галлонов в минуту . Испарение с водной поверхности

Калькулятор для расчета водяного теплого пола онлайн

Как самостоятельно рассчитываются отдельные элементы отопительной системы

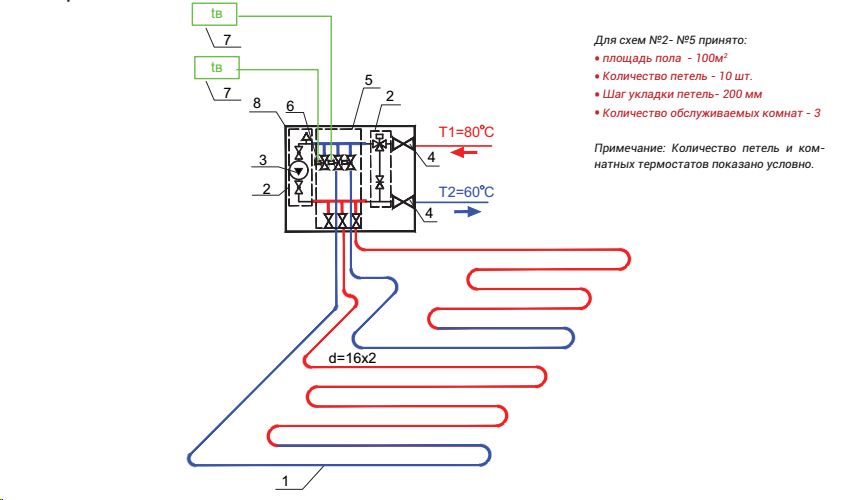

Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.

Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.

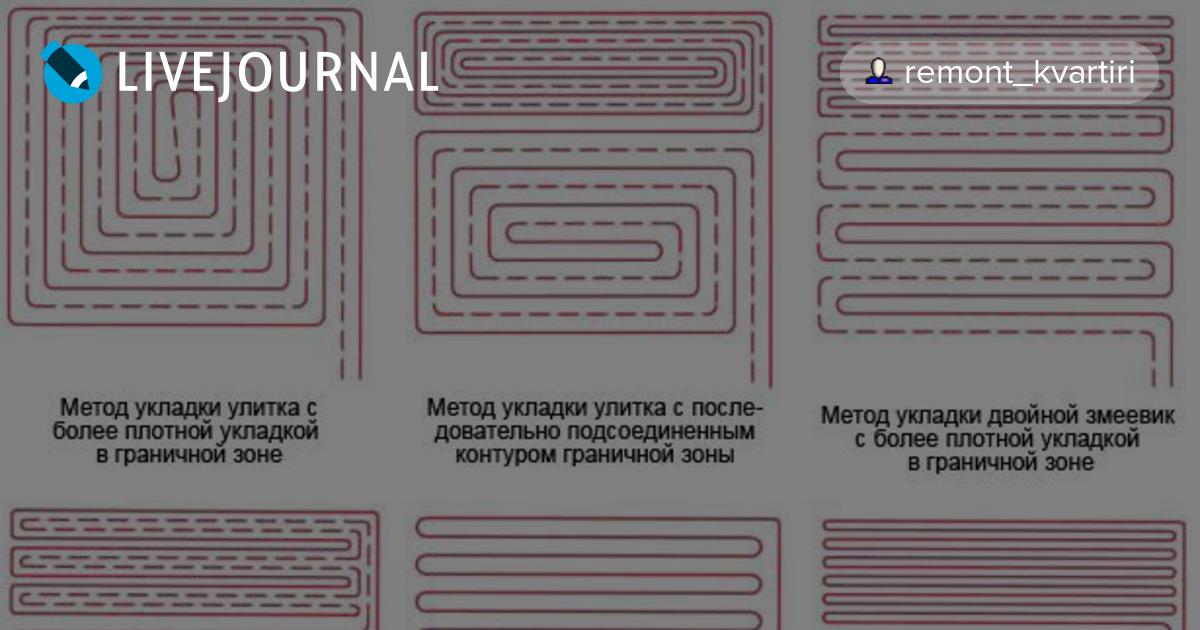

Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:

при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
при шаге 20 см – не более 16 м2;
при шаге 25 см — не более 20 м2;
шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.

Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.

Выбираем трубы: материал, диаметр, количество

Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко.

Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.

Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми попу

Калькулятора теплых полов

Для чего это нужно

Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.

Кнопка «Рассчитать» запускает расчет параметров монтажа.

Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.

Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Правильный температурный режим

Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:

Линолеум 26-28 °C
Керамическая плитка/ бетонный пол 26-28 °C
Ламинат 23-27 °C

Максимальная температура пола может быть ограничена терморегулятором.

Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.

Важно! Дерево является хорошим теплоизоляционным материалом.

Что нужно учесть при монтаже теплого пола

Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
Нельзя допускать пересечения нагревательных кабелей друг с другом
Кабель должен находиться в равномерной и однородной среде по всей его длине
Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т. п. должно быть не менее 0,5 м
Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
Резистивный нагревательный кабель нельзя укорачивать или наращивать
Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля

Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Теплый пол (водяной теплый пол)

VALTEC
Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м

2. Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м²».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам

Интервью

Водяной теплый пол valtec: есть ответы на все вопросы

Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.

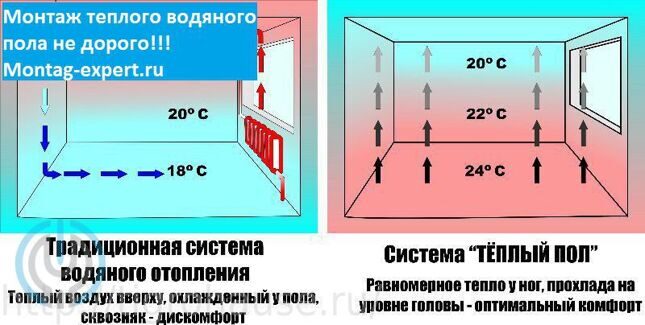

Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м.

В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?

– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов.

Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.

Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.

Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация

Расчет теплого водяного пола: программа калькулятор

Теплый пол … Водяной

Водяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.

По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.

к содержанию ↑

Что необходимо учесть при расчетах

Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.

Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!

Чтобы создать такой план потребуется знать такую информацию:

Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
Остекление выполнено из стеклопакетов или профиля.
Средняя температура местности проживания в зимний период.
Имеется ли дополнительный или альтернативный источник тепла.

Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.

Видео об изготовлении схемы теплого пола:

Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:

Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.

Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.

к содержанию ↑

Важные условия для продуктивной работы водяного обогрева пола

Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:

Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
Разница греющих труб не должна превышать 15 м.
Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.

Уже с этой информацией можно выполнить необходимые расчеты.

к содержанию ↑

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

Этаж.
Площадь в м2.
Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

Видео расчета теплых полов программой:

Остались вопросы?

Подбор этажных распределительных узлов для систем водяного отопления

Подключение к стоякам: СлеваСправа

Dy: 3/4″1″1 1/4″

G_max = 1,13 м³/час Q_max = 26,3 KВт

Вид балансировки узла: Без регулировкиБалансировочный клапанРегулятор перепада давлений

Крепление: РамаВстроенный шкафПристроенный шкаф

Коллекторы

Тип коллекторного блока: Без перепускного клапанаС перепускным клапаном

Число выходов: 345678

Dy коллектора: 1″1 1/2″

Воздухоотводчики: РучныеАвтоматические

Манометры: НетЕсть

Дренажные краны: НетЕсть

Теплосчетчики

Место установки: На прямойНа обратной

Тип выхода: НетM-BusИмпульсный + M-Bus

Выходы

Регулировка: НетБалансировочный клапанНастроечный клапанВентильСтабилизатор расхода со скрытой настройкойСтабилизатор расхода с открытой настройкой

Выход

G_ном ТС м³/час: G_расч ТС м³/час: ΔP_расч КПа

Вода — удельная теплоемкость

Удельная теплоемкость (C) — это количество тепла, необходимое для изменения температуры единицы массы вещества на один градус.

При расчете массового и объемного расхода в системах водяного отопления при более высоких температурах следует скорректировать удельную теплоемкость в соответствии с рисунками и таблицами ниже.

Удельная теплоемкость дается при различных температурах (° C и ° F) и давлении водонасыщения (которое для практического использования дает тот же результат, что и атмосферное давление при температурах

I удельная теплоемкость сохора (C _v) для воды в замкнутой системе постоянного объема , (= изометрической или изометрической ).
Изобарическая теплоемкость (C _p) для воды в системе постоянного давления (ΔP = 0).

Онлайн-калькулятор удельной теплоемкости воды

Калькулятор ниже можно использовать для расчета удельной теплоемкости жидкой воды при постоянном объеме или постоянном давлении и заданных температурах.
Выходная удельная теплоемкость выражается в кДж / (кмоль * K), кДж / (кг * K), кВтч / (кг * K), ккал / (кг K), британских тепловых единицах (IT) / (моль * ° R). и Btu (IT) / (фунт _м * ° R)

Примечание! Температура должна быть в пределах 0–370 ° C, 32–700 ° F, 273–645 K и 492–1160 ° R, чтобы получить допустимые значения.

См. Вода и тяжелая вода — термодинамические свойства.
См. Также другие свойства Вода при меняющейся температуре и давлении : Точки кипения при высоком давлении, Точки кипения при вакуумном давлении, Плотность и удельный вес, Динамическая и кинематическая вязкость, Энтальпия и энтропия, Теплота испарения, Константа ионизации , pK _w, нормальной и тяжелой воды, точки плавления при высоком давлении, число Прандтля, свойства в условиях равновесия газ-жидкость, давление насыщения, удельный вес, удельный объем, теплопроводность, температуропроводность и давление пара в газожидкостном состоянии. равновесие,
, а также Удельная теплоемкость воздуха — при постоянном давлении и переменной температуре, воздух — при постоянной температуре и переменном давлении, аммиак, бутан, диоксид углерода, монооксид углерода, этан, этанол, этилен, водород, метан, метанол , Азот, кислород и пропан.

Удельная теплоемкость для жидкой воды при температурах от 0 до 360 ° C:

Для полного стола с изобарической удельной теплоемкостью — поверните экран!

[Дж / (моль K)] 340

Температура	Изохорная удельная теплоемкость (C _v)				Изобарическая удельная теплоемкость (C _p)
[° C]	[кДж / (кг K)]	[кВтч / (кг K)]	[ккал / (кг K)] [BTU ( IT) / фунт _м ° F]	[Дж / (моль · K)]	[кДж / (кг · K)]	[кВтч / (кг · K)]	[ккал / (кг · К)] [британские тепловые единицы (IT) / фунт _м ° F]
0. 01	75,981	4,2174	0,001172	1,0073	76,026	4,2199	0,001172	1,0079
10	75,505	4,1910	0,001164	1,0010 758	4,1910	0,001165	1,0021
20	74,893	4,1570	0,001155	0,9929	75.386	4,1844	0,001162	0,9994
25	74,548	4,1379	0,001149	0,9883	75,336	4,1816	0,001162	0,9988
74,11162	0,9988
74	0,001144	0,9834	75,309	4,1801	0,001161	0,9984
40	73.392	4,0737	0,001132	0,9730	75,300	4,1796	0,001161	0,9983
50	72,540	4,0264	0,001118	0,9617	75,31134	0,001118	0,9617	75,31134	0,9987
60	71,644	3,9767	0,001105	0,9498	75,399	4. 1851	0,001163	0,9996
70	70,716	3,9252	0,001090	0,9375	75,491	4,1902	0,001164	1.0008
80	69,78
80	69	0,9250	75,611	4,1969	0,001166	1,0024
90	68.828	3,8204	0,001061	0,9125	75,763	4,2053	0,001168	1,0044
100	67,888	3,7682	0,001047	0,9000	75.91511	1,0069
110	66,960	3,7167	0,001032	0,8877	76,177	4.2283	0,001175	1,0099
120	66,050	3,6662	0,001018	0,8757	76,451	4,2435	0,001179	1,0135
140		0,8525	77,155	4,2826	0,001190	1,0229
160	62. 674	3,4788	0,000966	0,8309	78,107	4,3354	0,001204	1,0355
180	61,163	3,3949	0,000943	0,81060		7	0,81060		1,0521
200	59,775	3,3179	0,000922	0,7925	80,996	4.4958	0,001249	1,0738
220	58,514	3,2479	0,000902	0,7757	83,137	4,6146	0,001282	1,1022
240	57003		0,7607	85,971	4,7719	0,001326	1,1397
260	56.392	3,1301	0,000869	0,7476	89,821	4,9856	0,001385	1,1908
280	55,578	3,0849	0,000857	0,7368		95,2857	0,7368		1,2632
300	55,003	3,0530	0,000848	0,7292	103,60	5. 7504	0,001597	1,3735
320	54,819	3,0428	0,000845	0,7268	117,78	6,5373	0,001816	1,5614
55514
340		0,7352	147,88	8,2080	0,002280	1,9604
360	59.402	3,2972	0,000916	0,7875	270,31	15,004	0,004168	3,5836

Удельная теплоемкость для жидкой воды при температурах от 32 до 675 ° F:

Для полной таблицы с изобарической температурой Тепло — поверните экран!

900 1,0

Температура	Изохорная удельная теплоемкость (C _v)			Изобарическая удельная теплоемкость (C _p)
[° F] 04 [BTU (IT) / (моль ° R)]	[BTu (IT) / (фунт _м ° F)] [ккал / (кг · K)]	[кДж / ( кг K)]	[BTU (IT) / кмоль ° R]	[BTu (IT) / фунт _м ° F] [ккал / кг K]	[кДж / кг К]
32. 2	40,0	1,007	4,217	40,032	1,008	4,220
40	39,9	1,005	4,208	39,916	1,005	4,208	1,005	4,208
1,001	4,191	39,801	1,002	4,196
60	39,6	0,996	4.169	39,739	1,001	4,189
80	39,2	0,986	4,128	39,660	0,999	4,181
100	38,7	0,975	4,082 39,682	0,998	4,179
120	38,3	0,963	4,033	39,662	0,999	4.181
140	37,7	0,950	3,977	39,702	1.000	4,185
160	37,2	0,937	3,923	39,761	1,001	39,761	1,001		180	36,7	0,923	3,865	39,835	1,003	4,199
200	36. 1	0,909	3,805	39,927	1,005	4,209
212	35,7	0,900	3,768	39,993	1,007	4,216
22083	4,216
22083		3,745	40,042	1,008	4,221
240	35,0	0,880	3,686	40.186	1,012	4,236
260	34,4	0,867	3,629	40,364	1,016	4,255
280	33,9	0,854	3,574	40,580	4,278
300	33,4	0,841	3,522	40,838	1,028	4,305
350	32.3	0,813	3,404	41,685	1,050	4,394
400	31,3	0,789	3,302	42,902	1,080	4,522
450	30,4	3,209	44,009	1,108	4,639
500	29,7	0,748	3,130	47. 296	1,191	4,986
550	28,8	0,725	3,035	51,318	1,292	5,410
600	28,3	0,713	2,987	59,6903 900	6,292
625	28,4	0,716	2,997	66,611	1,677	7,022
650	28.9	0,728	3,047	82,851	2,086	8,734
675	29,9	0,754	3,156	126,670	3,189	13,353

Расчет рекуперации водонагревателя

Расчет рекуперации электрической воды обогреватель / лето и зима:

A) Типичный жилой неодновременный водонагреватель мощностью 4500 Вт элементы.
Лето: 65 температура входящей воды. Ресурс: Средняя температура неглубоких грунтовых вод
Термостат установлен на 125F:
4500 ватт разделить на [повышение температуры 2,42 x 60] = 31 галлон в час. Восстановление летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
4500 ватт разделить на [2.42 x 85 повышение температуры] = 21 галлон / час восстановление зимой

B) Бытовой водонагреватель переведен на одновременную проводку, где оба элементы могут нагреваться одновременно
Установите 2 элемента — 5550 Вт каждый, подключенный к отдельному 30 А выключатель. Ресурс: Как подключить синхронный водонагреватель
Лето: 65 температура входящей воды.
Термостат настроен на 125F. Ресурс: Как отрегулировать температуру водонагревателя
11000 ватт разделить на [повышение температуры 2,42 x 60] = 75 галлонов в час. рекуперация для одновременного водонагревателя летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
11000 ватт разделить на [повышение температуры 2,42 x 85] = 53 галлона в час. рекуперация на одновременный водонагреватель зимой

Повышение восстановление путем повышения температуры на термостате
Повышение рекуперации путем изменения настройки термостата. Ресурс: Как отрегулировать температуру водонагревателя
Верхний и нижний термостат можно настроить по-разному.
Таймер можно использовать для контроля разницы температур и экономии денег путем переключения мощности нагрева воды в зависимости от пикового использования раз.Ресурс: Используйте таймер для управления термостатами

Увеличить восстановление путем установки темперирующего бака для пассивного подогрева входящего холодная вода
Темперирующая емкость

Увеличение рекуперация путем установки 2 водонагревателей
2 водонагревателя означают, что имеется больший объем горячей воды, и пользователь меньше вероятность нехватки горячей воды
Ресурс: два водонагревателя

Мнение:
Повышение термостат до 130F — самый простой способ увеличить восстановление. Установка темперирующий резервуар — дополнительная работа, но эффективна для повышения температуры холодной поступающей воды.

Если требуется очень высокое восстановление, подключите дополнительный выключатель и работайте. еще один провод 10 калибра для одновременного операция — лучший способ ускорить выздоровление.
Ресурс: Как подключить одновременный водонагреватель
Преобразование в одновременный — больше работы, но безопаснее, чем повышение температуры воды до 140-150F.

Расчет ОВК

Расчеты размера системы HVAC в зале Macalister будет проходить двумя способами. Первый метод будет основываться на оценках кубических футов в минуту и тоннажа, указанных в ASHRAE. Второй способ, что более подробно, предполагает использование программы моделирования Carrier E-20 для расчета нагрузок.

Стандарты оценки ASHRAE:

ASHRAE устанавливает стандарты для оценка кубических футов в минуту и тоннажа в здании.При расходе 20 куб. Футов в минуту на человека стандарт и система повторного нагрева, ASHRAE устанавливает следующие числа:

	Расчетная охлаждающая нагрузка (тонны): от 0,25 до 0,35 тонны на 100 квадратных футов общей площади здания
	Расчетная тепловая нагрузка (MBH): от 1,5 до 2,5 MBH на 100 квадратных футов общей площади здания
	Расчетный кубический фут в минуту: от 75 до 125 кубических футов в минуту на 100 квадратных футов общей площади здания
	охлажденной воды, галлонов в минуту: 2. 4 галлона в минуту на тонну охлаждение
	галлонов горячей воды в минуту: отопление MBH, разделенное на 10

Для наших оценок мы будем использовать середины этих значений, чтобы дать ответ, который не будет ни слишком либеральным, ни слишком консервативен.

Метод оценки ASHRAE для Macalister Зал:

Общая площадь кондиционированных место в Macalister Зал выглядит следующим образом:

	28400 футов ² в подвале
	24400 футов ² в первом этаж
	13 500 футов ² на каждой башне этаж
	10,500 футов ² на факультете клуб
	Общая кондиционированная площадь: 117 300 футов ²

Исходя из рассчитанной площади выше и стандартов ASHRAE, изложенных ранее, нагрузки на здание рассчитывается по следующей таблице:

Охлаждающая нагрузка	Нагревательная нагрузка	Всего CFM	Охлажденная вода	Горячая вода
350 тонн	2350 МБХ	117300 куб. Футов в минуту	840 галлонов в минуту	235 галлонов в минуту

Программа Carrier E-20

Программа Carrier E-20 намного точнее, чем упомянутая ранее предварительный расчет.С помощью этой программы рассчитываются нагрузки на здание. с учетом строительных материалов, направленная облицовка, инфильтрация, графики занятости, загрузка оборудования, загрузка людей и др. уставки в системе HVAC. Обрисован ввод данных в программу. ниже.

Температура воздуха в регионе Филадельфия

Сезон	Сухой термостат (F)	Мокрая лампа (F)	Суточный диапазон (F)
Зима	10	НЕТ	НЕТ
Лето	93	75	14

Филадельфия Высота над уровнем моря: 26 футов

Philadelphia Latitude Адрес: 40

Информация о строительных материалах:

В следующих разделах показаны две основные формы конструкции Macalister. Зал.Башня состоит из 6-дюймовой сборной бетонной панели снаружи. большое воздушное пространство и внутреннее пространство из 4-х дюймовых бетонных блоков. Первый пол состоит из кирпича 4 дюйма, с воздушным зазором 1 дюйм и бетона 8 дюймов. блочная стена.

Стена 1-го этажа Секция Башня Стеновая Секция

Из приведенных выше секций стен я рассчитал общее значение U стен. (БТЕ / час / фут ² / F) в зависимости от используемых материалов и установленных стандартов вперед в ASHRAE.Табличные значения следующие:

Строительство 1 этажа:

Строительные материалы	R-Value (часы x футы ² x F / BTU)	Значение U (БТЕ / час / фут ² / фут)
Сопротивление наружному воздуху	0. 33	3,03
Лицевой кирпич 4 «	0,43	2,33
Воздушный зазор 1 «	0,91	1,10
8 «CMU	2.02	0,50
Внутреннее сопротивление воздуха	0,69	1,45
Итого	4,38	8,41

Строительство башни:

Строительные материалы	R-Value (часы x футы ² x F / BTU)	Значение U (БТЕ / час / фут ² / фут)
Сопротивление наружному воздуху	0. 33	3,03
6-дюймовая сборная железобетонная панель	3,22	0,31
Воздушный зазор 6 дюймов	0,91	1,10
4 «CMU	1.11	0,90
Внутреннее сопротивление воздуха	0,69	1,45
Итого	6,26	6,79

Типовая конструкция окна:

Предполагается алюминиевое стеклопакетное окно с терморазрывом и светлыми плафонами. на внутренней.Эти предположения приводят к следующим значениям:

	Общее значение U: 0,537 (БТЕ / ч / фут ² / фут)
	Коэффициент затенения: 0,454

Типовая конструкция крыши:

Предполагается монолитная крыша на стальном настиле 22 колеи с изоляцией из плит Р-7. Эти предположения приводят к следующему значению:

Общее значение U:.121 (БТЕ / ч / фут ² / фут)

Типичная световая нагрузка: 1,5 Вт / фут ²

Типичная нагрузка на людей: 1 человек / 150 футов ² при выполнении офисной работы:

	Явная нагрузка: 245 BTUH
	Скрытая нагрузка: 205 BTU

Типичные потери при инфильтрации: 2 воздухообмена в час

Типовая загрузка оборудования: . 5 Вт / фут ²

Уставки и коэффициенты безопасности:

Уравнения, используемые E-20 для расчета нагрузок:

1. Нагревательная нагрузка: Q = U x A x T

Где:

	Q = Скорость теплопередачи, БТЕ / час
	U = Общий коэффициент теплопередачи, БТЕ / час / фут ² / F
	A = Площадь поверхности, через которую тепло потоки, футы ²
	T = разница температур, через которую течет тепло, F

Площадь стены рассчитана исходя из высоты пола 12 футов-0 дюймов. в башне и 15′-0 «на первом этаже.

2. Охлаждающая нагрузка: Q = U x A x CLTD _c

Где:

	Q = Нагрузка на охлаждение для крыши, стекла или стены, БТЕ / час
	U = Общий коэффициент теплопередачи для крыши, стекла или стены, БТЕ / час / фут ² / F
	A = Площадь крыши, стекла или стены, футы ²
	CLTD _c = Скорректированная разница температур охлаждающей нагрузки, F

CLTD _c — это измененное значение разницы температур, которая учитывает эффект накопления тепла и запаздывания.

3. Солнечное излучение через стекло: Q = SHGF x A x SC x CLF

Где:

SHGF основан на ориентации и времени года, а SC основан на вид драпировки на окне.

4. Осветительная нагрузка: Q = 3,4 x Ш x BF x CLF

Где:

BF учитывает тепловые потери в балластах люминесцентных ламп и CLF учитывает накопление тепла в осветительных приборах.

5. Нагрузка на людей: Q _s = q _s x n x CLF, Q _l = q _l x n

Где:

	Q _с и Q _л = Явное и скрытое тепловыделение, БТЕ / час
	q _с и q _л = Явное и скрытое тепловыделение на человек, БТЕ / час на человека
	n = Количество человек
	CLF = Коэффициент охлаждающей нагрузки для людей

Carrier E-20 Результаты:

Информация была введена на основе вышеуказанных уставок и уравнений в Программа Carrier E-20 и были получены следующие результаты:

Охлаждающая нагрузка	Нагревательная нагрузка	Всего CFM	Охлажденная вода	Горячая вода
300 тонн	2100 МБХ	куб. Футов в минуту	720 галлонов в минуту	210 галлонов в минуту

Испарение с водной поверхности

Испарение воды с водной поверхности — например, из открытого резервуара, плавательного бассейна и т.п. — зависит от температуры воды, температуры воздуха, влажности воздуха и скорости воздуха над поверхностью воды.

Количество испарившейся воды можно выразить как:

г _с = Θ A (x _с — x) / 3600 (1)
или
г _ч = Θ A (x _с — x)
где
г _с = количество испарившейся воды в секунду (кг / с)
г _ч = количество испарившейся воды в час (кг / ч)
Θ = ( 25 + 19 v ) = коэффициент испарения (кг / м ² ч)
v = скорость воздуха над водной поверхностью (м / с)
A = площадь водной поверхности (м ²)
x _с = максимальная влажность соотношение насыщенного воздуха при той же температуре, что и поверхность воды (кг / кг) (кг H ₂ O в кг сухого воздуха)
x = соотношение влажности воздуха (кг / кг) (кг H ₂ O в кг Сухого воздуха)

Примечание! Единицы для Θ не совпадают, так как это эмпирическое уравнение — результат опыта и экспериментов.

Необходимое теплоснабжение

Большая часть тепла или энергии, необходимых для испарения, берется из самой воды. Для поддержания температуры воды — в воду необходимо подводить тепло.

Необходимое количество тепла для покрытия испарения можно рассчитать как

q = h _we g _s (2)
где
q = подводимое тепло (кДж / с ( кВт))
h _we = теплота испарения воды (кДж / кг)

Пример — Испаренная вода из плавательного бассейна

Имеется бассейн 50 м x 20 м с температурой воды 20 ^o С. Максимальный коэффициент насыщения влажности в воздухе над поверхностью воды составляет 0,014659 кг / кг. При температуре воздуха 25 ^o C и 50% относительной влажности коэффициент влажности в воздухе составляет 0,0098 кг / кг — см. Диаграмму Молье.

При скорости воздуха над поверхностью воды 0,5 м / с коэффициент испарения можно рассчитать как

Θ = (25 + 19 (0,5 м / с))

= 34. 5 кг / м ² h

Площадь бассейна можно рассчитать как

A = (50 м) (20 м)

= 1000 м ²

Испарение от поверхность может быть рассчитана как

г _с = (34,5 кг / м ² ч ) (1000 м ²) ((0,014659 кг / кг) — (0,0098 кг / кг) ) / 3600
= 0,047 кг / с

Теплота (энтальпия) испарения воды при температуре 20 ^o C составляет 2454 кДж / кг .Подвод тепла, необходимый для поддержания температуры воды в бассейне, можно рассчитать как

q = (2454 кДж / кг) (0,047 кг / с)
= 115,3 кВт

Потери энергии и необходимое количество тепла можно уменьшить на

уменьшение скорости воздуха над поверхностью воды — ограниченный эффект
уменьшение размера бассейна — не совсем практично
уменьшение температуры воды — не комфортное решение
снижение температуры воздуха — не комфортное решение
увеличение содержания влаги в воздухе — может увеличить конденсацию и повреждение строительных конструкций для закрытых бассейнов
удалить влажную поверхность — возможно с пластиковыми одеялами на поверхности воды снаружи время операции. Очень эффективный и часто используемый

Примечание! — во время работы в бассейне может резко увеличиваться испарение воды и необходимое количество тепла.

Чтобы снизить потребление энергии и избежать повреждения строительных конструкций из-за влаги, обычно используют устройства рециркуляции тепла с тепловыми насосами, передающими скрытое тепло из воздуха в воду в бассейне.

Калькулятор испарения с поверхности воды

Расчет теплого водяного пола, видео и этапы

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.

Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
Коллектор надо располагать по возможности в центре помещения.
Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
Стандартное число рядов в краевых зонах – 6.
Влажные помещения укладываются полностью шагом в 15см.
При более двух коллекторах нужно ставить балансировочные клапаны.
Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
Расход воды в контурах – 0.03/0.07 литров в секунду
Все помещения желательно регулировать по отдельности.
Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

Все планы комнат.
Конструкции наружных стен.
Виды и размеры окон.
Режим температур в помещениях.
Места установки коллекторов.
Место расположения и тип теплогенератора.
Виды финишных напольных покрытий в помещениях.
Разновидность системы – бетонная либо настильная.
Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.

Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
Режим температур воздуха в данном помещении.
Есть ли механическая вентиляция.
Кратность воздухообмена и температуры приточного воздуха.
Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

Шага монтажа трубок и их диаметра.
Температуры входящей и выходящей из контуров воды.
Вида напольного покрытия.
Вида теплоизоляции под системой.
Материала и высоты стяжки.
Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

прямо от низкотемпературных котлов;
от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.

Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.

Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.

Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°. Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!

Оценка: 2.8 из 5
Голосов: 370

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

[CP_CALCULATED_FIELDS id=”25″]

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

расчет длины труб и установка пола в квартире Строительство и ремонт Пола

Читайте также:

Водяной теплый пол: расчет длины труб и установка пола в квартире

Многие современные квартиры имеют системы обогрева, отличные от традиционных. Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

-Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
-Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
-Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
-Медь. Идеальная теплоотдача, но высокая стоимость.
-Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Статью нашли по запросам:
как сделать водяной тёплый пол
Вы читаете статью Водяной теплый пол: расчет длины труб и установка пола в квартире. Все материалы на сайте Two Room, а также и статья Водяной теплый пол: расчет длины труб и установка пола в квартире — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.
Монтаж материала теплого водяного пола расчетом. Водяной теплый пол
Во избежание лишних затрат и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед укладкой. Требуются следующие входы:
Материалы, из которых построен корпус;
Наличие других источников отопления;
Площадь помещения;
Наличие внешнего утеплителя и качество остекления;
Районное расположение дома.
Также необходимо определить, какая максимальная температура в помещении требуется для комфорта жителей. В среднем рекомендуется проектировать контур водяного пола на величину 30-33 ° С. Однако такая высокая производительность при эксплуатации может и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.
В случае использования в доме дополнительных источников тепла (кондиционирование, центральное или автономное отопление и т. Д.) Расчет теплого пола может быть ориентирован на средние максимальные значения 25-28 ° С.
Совет! Настоятельно не рекомендуется подключать теплые водяные полы напрямую через систему центрального отопления. Желательно использовать теплообменник. Идеальный вариант — полностью автономное отопление и подключение теплого пола через коллектор к котлу.
КПД системы напрямую зависит от материала труб, по которым будет перемещаться теплоноситель. Используйте 3 разновидности:
Медь;
Полиэтилен или сшитый полипропилен;
Металлопластик.
Медные трубы обладают максимальной теплоотдачей, но при этом довольно дорого стоят. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но относительно дешевы. Оптимальный вариант по соотношению цены и качества — трубы металлопластиковые. У них низкая теплоотдача и доступная цена.
Опытные специалисты в первую очередь учитывают следующие параметры:
Определение величины искомой t в помещении.
Правильно рассчитайте теплопотери дома.Для этого можно воспользоваться программами-калькуляторами или пригласить специалиста, но можно сделать приблизительный расчет теплопотерь самостоятельно. Простой способ рассчитать теплый водяной пол и теплопотери в помещении — это среднее значение теплопотерь в помещении — 100 Вт на 1 кв. Метр с учетом высоты потолка не более 3 метров и отсутствия смежные неотапливаемые комнаты. Для угловых комнат и тех, в которых два и более окон — тепловые потери рассчитываются из расчета 150 Вт на 1 кв.метр.
Расчет теплопотерь контура на каждый м2 площади, обогреваемой системой водоснабжения.
Определение расхода тепла на м2, исходя из материала декоративного покрытия (например, керамика имеет лучшую теплопередачу, чем ламинат).
Расчет температуры поверхности с учетом теплопотерь, теплопередачи, заданной температуры.
В среднем необходимая мощность на каждые 10 м2 площади кладки должна составлять около 1.5 кВт. В этом случае нужно учитывать пункт 4 в приведенном выше списке. Если дом хорошо утеплен, окна качественного профиля, то 20% мощности можно отвести на теплопередачу.
Соответственно, при площади комнаты 20 м2 расчет будет происходить по следующей формуле: Q = q * x * S.
3кВт * 1,2 = 3,6кВт, где
Q — требуемая мощность нагрева,
q = 1,5 кВт = 0,15 кВт — постоянная на каждые 10 м2
х = 1.2 — средний коэффициент теплопотерь,
S — площадь помещения.
Перед тем, как приступить к установке системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие в доме других источников тепла. Это позволит наиболее точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно спланируйте систему с учетом установки коллектора.Кроме того, вам потребуется смонтировать собственный шкаф для устройства и определить его расположение, расстояние до стен и т. Д.
Сколько метров оптимальная длина контура
х3_2
Часто бывает информация, что максимальная длина одного контура составляет 120 м. Это не совсем соответствует истине, так как параметр напрямую зависит от диаметра трубы:
16 мм — max L 90 метров.
17 мм — максимальная длина 100 метров.
20 мм — максимальная длина 120 метров.
Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А это означает более длинный контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.
Также необходимо учитывать, что толстые трубы D 20 мм проблематично гнуть, поэтому петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень эффективности системы, потому что расстояние между витками будет большим, в любом случае вам придется сделать квадратный контур улитки.
Если для обогрева большого помещения недостаточно одного контура, то лучше монтировать двухконтурный пол своими руками. При этом настоятельно рекомендуется делать контур одинаковой длины, чтобы прогрев участка поверхности был равномерным. Но если разницы в размерах все же не избежать — допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.
Гидравлический шаг между витками

Равномерность нагрева поверхности зависит от размера шага змеевика.Обычно используют 2 вида укладки труб: змейка или улитка.
Змейку предпочтительно делать в помещениях с минимальными тепловыми потерями и небольшой площадью. Например, в ванной или коридоре (так как в частном доме или квартире они находятся внутри без контакта с внешней средой). Оптимальный шаг петель для змейки — 15-20 см. При таком типе прокладки потеря давления составляет примерно 2500 Па.
Петли Snail используются в просторных помещениях. Такой способ экономит длину контура и дает возможность равномерно обогревать помещение как посередине, так и ближе к наружным стенам.Шаг петель рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальный шаг — 15 см. Потеря давления в улитке составляет 1600 Па. Соответственно, такой вариант укладки своими руками более выгоден с точки зрения экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка более эффективна, давление в ней падает меньше, соответственно выше КПД.
Общее правило для обеих схем — ближе к стенам ступеньку нужно уменьшить до 10 см.Соответственно, начиная с середины комнаты петли петли постепенно уплотняются. Минимальное расстояние укладки до наружной стены 10-15 см.
Еще один важный момент — нельзя укладывать трубы поверх стыков бетонных плит. Необходимо составить схему так, чтобы соблюдалось одинаковое расположение петли между стыками плиты с двух сторон. Для монтажа своими руками можно предварительно нарисовать схему на черновой стяжке мелом.
Сколько градусов допускается при перепадах температуры
Конструкция системы предполагает, помимо потерь тепла и давления, температурные различия. Максимальная разница — 10 градусов. Но рекомендуется ориентироваться на 5 ° C для равномерной работы системы. Если заданная комфортная температура поверхности пола составляет 30 ° C, то прямой трубопровод должен подавать около 35 ° C.
Давление и температура, а также их потери проверяются при опрессовке (проверка системы перед окончательной заливкой окончательной стяжки). Если конструкция сделана правильно, то указанные параметры будут точными с погрешностью не более 3-5%.Чем выше дифференциал t, тем выше потребляемая мощность пола.

Необходимость установки теплых полов в квартирах или загородных домах определяется отсутствием альтернативных источников отопления. Чтобы пол максимально выполнял свои функции, необходимо провести правильный расчет трубы для теплого пола. Расчеты желательно доверить профессионалам, но можно сделать и самому.
Выбор трубы по материалу
Для теплого водяного пола могут применяться трубы из следующих материалов:
полипропилен или сшитый полиэтилен. Пластиковые трубы не отличаются большой гибкостью, необходимой для укладки пола, и достаточным уровнем теплоотдачи, поэтому используются исключительно при ограниченном бюджете;
металлопластик. Изготовлен из прочного пластика. Снаружи труба усилена алюминием, что приводит к повышенной теплоотдаче. Металлопластиковая труба стоит чуть дороже пластиковой. Отличительной особенностью является повышенный коэффициент теплопередачи, что способствует более широкому применению;
медь.Медные трубы обладают самой высокой теплопроводностью, но при этом они довольно плохо гнутся и относительно дороги;
трубы нержавеющие гофрированные. Самый современный и оптимальный материал для теплого пола. несколько дороже металлопластика, но отличаются высоким уровнем теплопроводности.

Поскольку основными критериями выбора труб являются гибкость и коэффициент теплопередачи, от которого зависит количество необходимых материалов, специалисты рекомендуют приобретать пластиковые или гофрированные трубы.
рассчитать по формуле;
определить длину трубопровода по схеме;
воспользуйтесь онлайн-калькулятором или специализированной программой.
Расчет по формуле
Количество труб для теплого пола определяется по формуле:
L — длина трубопровода;
S — площадь комнаты или другого помещения;
Н — расстояние между трубами при повороте;
1,1 — коэффициент потерь;
P — расстояние от начала пола до отопительного оборудования и наоборот.
Коэффициент потерь (1,1) является стандартным для любого типа трубы и схемы укладки.
Расстояние до котла (P) определяется в метрах. Параметр можно узнать с помощью обычной или лазерной рулетки.

Определение площади помещения (S)
Площадь поверхности, на которой предполагается установить теплый пол, определяется по следующим правилам:
Площадь помещения находится как произведение длины и ширины помещения
полученное значение необходимо уменьшить на площадь, занимаемую общей мебелью. При этом площадь, отведенная под мебель, рассчитывается аналогичным образом, исходя из соответствующих параметров мебели;
Требуется отступ 20-30 см от стен комнаты. Это расстояние требуется для демпферной ленты.
При расчете площади поверхности под полом необходимо использовать параметры, определяемые с учетом толщины стен. Такой подход поможет сэкономить на покупке материалов для дополнительной системы отопления.
Определение расстояния между трубопроводами (Н)
Для достижения равномерного теплого пола необходимо определить оптимальный шаг прокладки трубопровода. Для этого руководствуйтесь следующими правилами:
минимальное расстояние между витками системы перекрытий 10 см;
максимальное расстояние — 30 см;
выбор расстояния зависит от материала труб. Для труб с меньшим тепловыделением шаг укладки сокращается;
можно укладывать пол как с одинаковым шагом, так и с разным расстоянием между трубами. Уменьшать параметр рекомендуется в области наружных стен, окон и дверей.
Специалисты разработали стандартный поток трубы на определенном расстоянии.
Расчет по схеме
Для определения необходимого количества труб можно использовать другой способ. Для этого требуется:
определяют схему, по которой будет укладываться труба. Трубы можно укладывать в виде:
змейка
одинарная.Контурная труба входит в комнату и затем располагается в виде синусоиды. Этот способ предпочтительнее для небольших помещений с небольшим контуром. При выкладывании «змейки» на большой площади пол будет прогреваться неравномерно;
«Двойная змейка». Главное отличие от обычной змейки — это укладка труб попеременно, что дает возможность выровнять температуру пола по всей поверхности;

«Улитки». Труба уложена по спирали и с такой же интенсивностью нагревает поверхность пола по периметру.

начертить на миллиметровой бумаге (для удобства подсчета) выбранную схему с выбранным шагом.
Для корректного расчета при разработке чертежа необходимо строго соблюдать выбранный масштаб.
Онлайн-расчет с помощью специальных программ
Последний способ рассчитать необходимое количество труб — использовать:
онлайн-калькуляторов, размещенных на различных интернет-сайтах. Калькулятор труб для теплого пола позволяет произвести необходимые расчеты в кратчайшие сроки;
специализированных программ, например, VALTEC.В отличие от простейшего калькулятора, программа расчета трубы для теплого пола способна провести более полное исследование, исходя из различных входных параметров. Некоторые программы предоставляются пользователю бесплатно (VALTEC можно скачать), а другие нужно покупать за деньги (SketchUP).
Для использования программ и калькулятора вам потребуются следующие данные:
длина и ширина помещения;
тип используемых труб;
предлагаемая схема трубопровода;
шаг труб;
толщины укрывного материала (бетонная стяжка, ковролин, ламинат и тд).
Пример расчета в программе VALTEC представлен на видео.
На основе расчета одним из самых удобных способов определяется количество материала, необходимого для изготовления теплого водяного пола. Правильный расчет позволяет сделать теплый пол с минимальными денежными затратами.
Чтобы установить теплый пол в комнатах своего дома, нужно знать, как рассчитать теплый пол. От этого расчета зависит количество труб, параметры циркуляционного насоса и количество тепла, необходимое для данной системы водяного отопления.
Перед тем, как укладывать теплый пол, важно правильно произвести необходимые расчеты.
Исходные данные
Для устройства теплого пола в помещении используются металлопластиковые трубы диаметром 16х2 мм, 18х2 мм, 20х2 мм. Только изделия этого типа, да еще и стальные, выдерживают вес бетонной стяжки и рабочие нагрузки на пол помещения. Ответвления металлической системы отопления использовать нецелесообразно, так как они быстро приходят в негодность, а монтажные работы будут стоить очень дорого. Укладка трубы происходит в виде спирали или бухты с определенным интервалом между соседними витками трубопровода. Размер интервала лежит в пределах 100-350 мм, но он должен определяться расчетом, как и длина трубы.
Рисунок 1. Номограмма для определения удельной теплоотдачи теплого пола с синтетическим покрытием.
Для обеспечения комфорта температура поверхности пола в помещении, в котором постоянно находятся люди, не должна быть выше 26 ° С.Перед расчетом теплого водяного пола необходимо знать заранее определенные теплопотери в каждом помещении.
Расчетные значения температуры теплоносителя отличаются от традиционных систем отопления тем, что поверхность не горячая, это очень неудобно для людей. В процессе расчета теплого пола выбирается подходящий температурный режим из диапазона: 40/30 ° C, 45/35 ° C, 50/40 ° C, 55/45 ° C.
Если в результате расчета длина трубы для отопления 1 комнаты превышает 100 м, то придется разделить площадь пола пополам и отапливать ее двумя контурами. Значение диаметра трубопровода определяется методом подстановки значений, указанных выше, и проверяется расчетом. Сопротивление 1 контура теплого пола не должно превышать 20 кПа.
Вернуться к содержанию
Инструкция по эксплуатации
Зная общие теплопотери ограждающими конструкциями помещения, в первую очередь следует вычесть из этого значения величину потерь через перекрытия, так как потерь от устройства теплого пола не будет.Полученное значение Q (Вт) необходимо разделить на площадь помещения F (м 2), чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт / м 2):
Рисунок 2. Номограмма для определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.
Далее расчет выполняется графически с использованием номограмм, представленных на рис. 1, 2, 3. Выберите номограмму, соответствующую вашему напольному покрытию. Взяв полученное значение q, отложенное в левой части графика, нужно определить температуру поверхности пола, которая обеспечит необходимое тепло в помещение. Например, если удельная теплоотдача должна быть 99 Вт / м 2, а покрытие синтетическое (линолеум), то согласно номограмме на рис. 1 необходимая температура поверхности — + 29⁰С, что недопустимо.
Тогда по той же номограмме принимается максимально допустимая температура — + 26 ° С. Если от этого значения провести горизонтальную линию (находится на правой шкале графика), то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола.Подбирается оптимальное значение, в данном примере подходит 0,2 м. Вертикальная линия проводится вниз от точки пересечения горизонтальной линии температуры и диагонального графика интервала укладки. В нем будет указано значение среднего перепада температур, в данном примере это будет 21 ° С. Дойдя до самого конца по горизонтальной линии, можно узнать реальную удельную теплоотдачу отопительного контура; здесь получаем 68 Вт / м 2.
т т = ∆т ср + т
В этой формуле:
Рисунок 3.Номограмма для определения удельной теплоотдачи теплого пола с толстым ковром или толстым паркетом.
t t — средняя расчетная температура воды в системе, ⁰С;
∆t ср — средний перепад температур, определенный ранее по номограмме, ⁰С;
т пом — требуемая температура в помещении, ⁰С.
Если подставить те же числа из рассматриваемого примера и принять температуру в помещении равной 20⁰С, то результат будет + 41⁰С.Ранее указывались стандартные температурные режимы, которые следует принимать для теплого пола, на примере методом выбора определялся график 45/35 ° С.
Поскольку предполагалось, что температура поверхности ниже температуры, необходимой для обогрева помещения, необходимо рассчитать, какова разница между потоком, который будет исходить от теплого пола, и количеством тепла, которое необходимо изначально для компенсации потерь через внешние заборы. Для этого площадь помещения умножьте на удельную теплоотдачу от контура теплого пола:
Если взять, например, площадь 40 м 2, то тепловой поток будет:
68 Вт / м 2 х 40 м 2 = 2720 Вт.
Исходное расчетное значение q составило 99 Вт / м 2, а общее — 3960 Вт, разница — 1240 Вт. Это недостающее количество тепла необходимо подать в комнату другим, традиционным способом отопления, то есть радиаторами. .
Определив расчетный температурный режим подачи теплоносителя (в примере — 45 / 35⁰С), интервал прокладки трубопроводов контура отопления (в примере 0,2 м), необходимо рассчитать длину трубы:
L — длина трубы, м;
а — интервал его укладки, м;
F — площадь поверхности теплого пола, м 2.
В примере: 40 м 2 / 0,2 м = 200 м. К этой длине необходимо прибавить длину труб, идущих в комнату от распределителя, здесь например пусть она будет 10 м. Получилось 210 м, это слишком большой контур, который будет иметь очень высокое гидравлическое сопротивление. Необходимо разделить систему на 2 контура, тогда длина трубы будет 105 м, это максимально допустимое значение. Другой вариант — пересмотреть интервал монтажа, увеличить его, тогда материала трубы понадобится меньше, но отдача теплого пола станет меньше. В результате нужно будет увеличить мощность радиаторов.
В современном мире уже все знают и понимают, что такое теплый пол, и вы точно никого не удивите. Практически в каждом частном доме, где есть автономная система отопления, собственники собираются устанавливать водяной пол самостоятельно — если это предусмотрено проектом. Конечно, в квартире можно установить систему водяного пола, но об этом сказано с большой натяжкой, так как не каждая управляющая компания позволит вам провести по вашим «прихотям» реконструкцию системы центрального отопления жилого дома, и установка дополнительного автономного котла для таких систем отопления, скорее всего, полностью обойдется очень дорого.
Труба для теплого пола, которая проходит по всей комнате вашего дома, может быть разной, и для того, чтобы понять, какую трубу выбрать для дома и рассчитать ее количество, необходимо более подробно разобрать эту тему. Итак, давайте разберемся.
Способы установки системы
Существует несколько способов установки системы «теплый пол» — пол и бетон. Во втором случае у теплого пола будет стяжка, в первом — как следует из названия, пол выполнен из совершенно другого материала (пенополистирола или дерева).Для первого способа устройства системы теплого пола не характерны «мокрые процессы», в связи с чем все работы по устройству полов проходят намного быстрее.
Тем не менее, укладывать теплый пол не каждому — задача невыполнимая — конечно, если у вас достаточно средств и возможностей, то лучше нанять профессионалов. А те, кто экономят, или имеют огромное желание самостоятельно собрать систему теплых водяных полов, могут все сделать сами, сэкономив при этом значительный объем финансовых средств.
Система инсталляции «Бетон»
В настоящее время очень популярна инсталляционная система «Бетон» благодаря своей простоте. Труба для теплого пола, цена которой зависит от материала, из которого она изготовлена, укладывается по общему контуру. Заливается такая труба для теплого пола бетонной стяжкой без каких-либо специальных сепараторов тепловой энергии.
Всю площадь будущего отапливаемого помещения необходимо разделить на небольшие участки. Количество таких секций зависит от размеров и геометрии помещения (обязательно выдерживать соотношение сторон 2: 1).Это тесно связано с дальнейшим расширением бетонной стяжки при включении системы теплого пола — под сильным влиянием понижения / повышения температуры в трубах для теплого пола стяжка будет деформироваться, и этого следует избегать, поэтому что пол не трескается.
Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, затем уложить изоляционный материал — чтобы в основании пола не было потерь тепла.
Если использовать «правильный» материал для теплоизоляции и правильно его установить, а также произвести точный расчет трубы для теплого водяного пола, то нагрев самого водяного пола пойдет исключительно наверх.
В качестве теплоизоляции рекомендуется использовать пенополистирол — главное, чтобы слой теплоизоляции имел плотность выше 35 кг / м3 и толщину до 150 мм. Толщина рассчитывается в соответствии с характером помещения — насколько богатым должно быть отопление.А поверх слоя утеплителя нужно уложить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем по всему периметру помещения и между секциями необходимо разместить демпфирующую ленту, которая предназначена для компенсации теплового расширения бетонной стяжки.
Далее необходимо укрепить слой утеплителя и затем по контуру уложить трубы для теплого пола, цена которых варьируется в зависимости от материала. Типичное армирование — это сетка с размером ячеек 150×150 и сечением стержня до 5 мм.Если необходимо армировать бетонную стяжку, как говорится, с чистой совестью, то можно укладывать еще один слой сетки — после того, как под теплый пол будет проложена труба отопления.
Установить водяное отопление своими руками довольно просто. Сделав предварительный расчет длины трубы теплого пола по схеме, производится непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть до 30 см, а в зависимости от геометрии и расположения секций проектируется сама схема монтажа: спираль со смещенным центром, спираль, змейка или двойная змейка. .Нагревательный элемент — трубопровод — необходимо закрепить хомутами к арматурной сетке, а в компенсаторах гофрированный трубопровод установить на трубопровод, при этом предохраняя его от возможных повреждений.
Прокладка труб теплого пола возле внешних стен подразумевает уменьшение шага труб — во избежание перепада температур, так как внешние стены будут иметь гораздо более высокие тепловые потери. А длина труб теплого пола должна быть примерно 70 метров.
Максимальная длина трубы теплого пола составляет 90 метров, в противном случае будут очень значительные потери тепла в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.
Количество труб для теплого пола рассчитывается следующим образом — на 1 м 2 поверхности необходимо в среднем 5 п.м. трубопровод (при условии, что расстояние между трубами 20 см). Опрессовка — это завершающий этап монтажа трубопровода в системе теплых полов — с его помощью можно выявить механические повреждения трубопровода на этом этапе. Испытание под давлением необходимо проводить под рабочим давлением не менее 24 часов.
Затем после опрессовки (все работы проходят под давлением) заливается бетонный раствор. Толщина слоя — до 70 мм, в качестве заливки можно использовать специальную смесь для таких полов или пескобетон М300.
Что касается отделки, то их производят только после полного застывания раствора. В качестве отделочных материалов необходимо выбирать именно те, которые отличаются отличной теплопроводностью (например, линолеум, керамическая плитка или ламинат).
Система инсталляции «Полистирол»
Такая система считается простой в установке, так как предполагает установку пластин из пенополистирола на специальные пазы для алюминиевых пластин. Красная труба для теплого пола (подающая труба (синяя — обратная)) защелкивается в плиты, на которые ставится само напольное покрытие. Отсутствие бетонной стяжки — преимущество для домовладельцев — вам не нужно тратить время на ожидание полного застывания раствора, а сразу использовать систему по назначению.
Расчет теплого водяного пола
Для безопасного монтажа теплого пола необходимо заранее подготовить все необходимые материалы, спланировать порядок работы. На предварительном этапе наиболее сложными будут такие вопросы, как: «Расход труб для теплого пола», а также покупка необходимых комплектующих. Давайте разберемся, что нам нужно для расчета диаметра трубы теплого пола, а также посмотрим, какие трубы для теплого пола сегодня самые лучшие.
Расчет тепла теплого водяного пола. Онлайн-калькулятор. Программы для расчета труб теплого пола. Расчет монтажа и отопления.
При расчете мощности теплого водяного пола к каждому дому или квартире нужно подходить индивидуально, отдельно учитывая каждую комнатную комнату. Действительно, на мощность влияет множество условий. Многое зависит от теплопотерь в помещении, от комфортной для вас температуры воздуха, от температуры поверхности пола, которую создают нагревательные элементы.
Водяной теплый пол можно использовать как основной источник отопления, так и как дополнительный. Но чаще всего полы с водяным подогревом используются в собственном доме как основной вид отопления.

Водяной теплый пол: Расчет мощности
Для экономичного функционирования теплого пола необходимо правильно рассчитать его мощность, теплопотери помещения и установить теплый пол колодцем. Но чтобы рассчитать необходимую мощность для обогрева теплого водяного пола, нам нужно учитывать площадь отапливаемого помещения, из чего сделаны стены, какие окна, какую температуру в помещении мы хотим иметь.Также необходимо учитывать, какой мощности у котла и какие трубы мы будем использовать для отопления.
Многое зависит от напольного покрытия. Такие покрытия, как керамическая плитка, хорошо передают тепло, а в деревянных полах — низкую теплопроводность.
Если в вашем помещении большие теплопотери, то его необходимо утеплить, так как эффективность теплого пола будет невысокой.
А теперь рассмотрим, какие факторы влияют на расчет теплого водяного пола.
Расчет теплого пола: этап монтажа
Определяем этап укладки трубы и способ ее укладки.
Есть несколько способов укладки труб. Укладывайте трубы спиралью или змейкой. Трубы укладывают с шагом от 15 до 30 см для равномерного теплого пола. При шаге более 30 см пол в помещении будет нагреваться неравномерно, и такой обогрев будет малоэффективным. Длина трубы в одном контуре не должна превышать 100 метров, этого метража должно хватить для обогрева помещения площадью до 20 кв.м., т.к. 1 кв.м. На площадь помещения затрачивается около 5 метров проточной трубы.
Расчет труб для теплого пола
Температура в системе водяного отопления также зависит от толщины уложенной трубы. Обычно используется труба диаметром 16 мм, а при прокладке трубы диаметром 20 мм температура в системе может быть на 1-2 градуса выше.
Еще одним важным показателем при использовании нескольких контуров в жилом доме с системой водяных полов с подогревом является разница в длине трубы в используемых контурах. Он не должен превышать 15 метров.

Трубы крепятся к арматурной сетке, уложенной на теплоизоляцию, с помощью хомутов или проволоки.
Особое внимание следует уделить теплоизоляции пола, так как потери тепла при плохой теплоизоляции пола составляют до 20%. Если пол делается в межэтажном пространстве, то достаточно до 5 см толщины утеплителя. А если это обогрев первого этажа, то утеплитель должен быть не менее 10 см, плотным теплоизоляционным материалом, в качестве которого можно использовать пенополистирол или минеральную вату.Концы труб выводятся в распределительный коллектор. В коллекторе количество отводов должно соответствовать количеству контуров теплого пола. Также коллектор должен иметь регулирующую арматуру, чтобы можно было регулировать нагрев каждого контура отдельно.
Проверка теплого пола
После завершения монтажа системы теплого водяного пола ее необходимо проверять под давлением 4-6 бар в течение дня.
Если ваша водопроводная система нигде не протекает и трубы не деформированы, можно начинать заливку стяжки. При заливке система теплого водяного пола остается под давлением.
Заливка стяжки для водяного пола
Залейте стяжку толщиной 10-12 см, что необходимо для достижения максимальной прочности в течение месяца. Затем можно стелить пол.

Расчет теплого водяного пола: ОНЛАЙН КАЛЬКУЛЯТОР
При расчете мощности теплого водяного пола вы можете использовать онлайн-калькулятор для расчета теплого водяного пола.
Онлайн-калькулятор поможет произвести правильные расчеты и рассчитать параметры.
С помощью этого калькулятора вы можете произвести необходимый расчет мощности водяного теплого пола. Результаты этих расчетов будут с небольшими погрешностями, но вы будете иметь общую картину предстоящих работ по устройству теплого водяного пола.
Будем рады помочь!
Если вы хотите избежать ошибок при расчете тепловой мощности своего водяного пола и стоимости его устройства, лучше всего обратиться к специалистам, которые более года занимаются внутренними инженерными сетями. Они полностью определят объем вашей работы, учтут все индивидуальные особенности вашего дома, дадут рекомендации по выбору напольного покрытия и предложат единственно верное решение.
Как рассчитать «Обогреваемую площадь»
Традиционные электрические маты и кабели излучающего теплого пола, подобные тем, которые производятся компаниями
SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам обогрева .Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы. Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!
Лучший способ определить, какой размер коврика или кабеля вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки.Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза. Ниже приведен пример полного чертежа.
Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.
Коврики SunTouch
Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик
. Коврик или кабель
в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне. Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.
Кабель WarmWire
Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
Стандартные маты Nuheat
Посмотрите на размеры открытого (ых) пространства (а) в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.

ПРИМЕЧАНИЕ : коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите следующий размер меньше.
Кабель Nuheat
Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы определить общую отапливаемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
DITRA-HEAT
Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики.Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
Затем рассчитайте площадь в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы располагались на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
Размеры электрических ковриков и кабелей для обогрева пола
Коврики для подогрева пола:

Шаг 1. Создайте план этажа.
Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д.Коврики HeatTech и кабель нельзя прокладывать под этими креплениями. Четко обведите маркером нагретую область.
Шаг 2: Рассчитайте размер отапливаемой площади.
Рассчитайте общий размер теплого пола, используя данные из шага 1. Разбейте площадь на более мелкие части (квадраты, прямоугольники), если необходимо, и сложите их индивидуальные размеры (A, B и C, как показано на примере справа) . Запишите результаты. Для матов на 120 В общая площадь полов с подогревом не должна превышать 150 квадратных футов.Для матов на 240 В оно не должно превышать
кв. Футов.
Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.
Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Это место можно использовать для установки мата излучающего тепла излишней длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.
Шаг 3: Определите расположение термостата.
Термостат следует размещать подальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины. Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.
Шаг 4: Нарисуйте макет коврика на плане этажа.
При выборе коврика для подогрева пола необходим план этажа.Учтите, что коврик имеет постоянную ширину 20 дюймов, однако, перемещаться в более узких местах можно, обрезая стекловолоконную сетку (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат закрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами. Любые регулировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.
Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.
Шаг 5: Выберите нагревательный мат (-а) подходящего размера.
Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта. Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.
Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков.Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.
Кабель для обогрева пола

Шаг 1.
Создайте план этажа.
Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».
Шаг 2: Рассчитайте размер отапливаемой площади.
Следуйте инструкциям выше в разделе «Нагревательные маты».
Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E.Буферная зона (не входит в секцию «E») не включается в расчет площади и используется для прокладки излишка нагревательного кабеля, если таковой имеется.
Шаг 3. Выберите нагревательный кабель подходящего размера.
Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.
В показанном примере общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюйма) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.
Советы по установке для обоих типов систем:
Настоятельно рекомендуется создать «буферную» зону на плане этажа, где нагрев не является обязательным и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
Не используйте ленту — клейкую ленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.
Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу support @ heattechproducts. com, воспользуйтесь нашей формой запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для теплого пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.
2020 Стоимость водяного теплого пола
Средняя стоимость установки лучистого теплого пола составляет 8-12 долларов за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.
Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами.Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.
Подогрев полов — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.
Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющего пола.

Сколько стоит установка лучистого теплого пола?
Хотя лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.
По стоимости установки теплого пола существует очень широкий ценовой диапазон. Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в небольшой комнате или ванной.
Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно снизит общие затраты. Электрические нагревательные маты и гибкие рулоны стоят от 10 до 12 долларов за квадратный фут, и их можно настроить в соответствии с конфигурацией и размером комнаты. Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.
Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками.Они стоят всего 5-6 долларов за квадратный фут, и их также можно настроить в соответствии с вашими потребностями.
Домовладельцы сообщают о расходах 0,20–0,35 долларов в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной комнате размером 8 × 10.
Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубка с горячей водой) теплый пол, потому что это должно быть сделано во всем доме. Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами.Однако, если вы хотите установить новую котельную систему, ваша цена может составить 6000-11000 долларов или больше, в зависимости от размера дома.
Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, рассмотрите возможность установки более дорогих трубок из полиэтиленгликолята, которые предназначены для предотвращения утечек.

В ванной комнате теплый пол с подогревом
Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.
Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. санузел $ 700-850 . Цены на плиточный пол с подогревом составляют 5-8 долларов за квадратный фут Обычно устанавливаются электрические маты, поскольку это самый простой способ модернизации, если в доме еще нет бойлера.
Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные затраты на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!
Варианты установки электрического теплого пола
Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом обычно , а не устанавливаются по всему дому или используются в качестве основного источника тепла.
Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.
Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, на ощупь полы будут «нейтральными», что очень приятно.
Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:
Ослабленные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется место и тем теплее будет. Кабели необходимо скрепить горячим клеем или скобами.
Затем их необходимо врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черный пол, залить самовыравнивающейся смесью, чтобы получить гладкую поверхность. В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще один большой недостаток — кабели могут стоить 2–2.В 5 раз больше в эксплуатации, чем электрические коврики.
Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Маты необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.
Электрические коврики для подогрева пола — они хорошо подходят для плавающих полов, таких как бамбук, искусственная древесина или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть либо фиксированного размера, либо изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.
Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики между балками пола.Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.

Установка водяного отопления
Гидронная система обычно устанавливается по всему дому. Обеспечивает максимально равномерный и комфортный обогрев по сравнению с другими вариантами.В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.
Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Более того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.
Система работает, нагревая воду в бойлере до температуры примерно 100-120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:
— Встраивается в плиту бетонного пола
— Подшивка под черным полом
— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но также и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.
Сравнить электрические и водяные теплые полы
У электрических и водяных систем напольного отопления есть свои плюсы и минусы.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.
Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими полами.
Hydronic Radiant Heat Электрическое лучистое тепло
Общая стоимость (материалы и установка) для 1500 кв. Футов. 9000 долларов — 12750 долларов, если остальная часть системы уже установлена 15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка) 6 — 8 долларов.5 10–12 долларов США
Эксплуатационные расходы 4,5 — 7 долларов в месяц 8-14 $ в месяц
Стоимость установки лучистого отопления в ванной 8 × 10 Обычно не выполняется как эксклюзивная установка 750–1000 долл. США
Простота установки Сложная Легко
Возможность самостоятельной установки № Есть
Использование в качестве основного источника тепла Есть Не рекомендуется
Использование в одноместном помещении, например, в ванной или на кухне Слишком дорого и проблематично устанавливать Идеально для одного помещения
Установка дооснащения Сложно и дорого Легко
Новостройки Лучший сценарий, позволяющий сэкономить на трудозатратах Легко
Включение / выключение системы в разное время суток Возможно, но обычно система работает постоянно Да, просто с программируемым термостатом
Ощущение пола «теплый» «нейтральный» в отличие от холодного
Время начального нагрева пола после укладки До 7 часов 30-60 минут
Ремонт Сложно и дорого Просто и дешево

Типы полов, оптимально подходящие для теплового излучения
Лучистое тепло хорошо работает практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.
Хотя лучистое отопление можно установить практически под любым напольным покрытием, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.
Полы из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок при контакте с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки более короткой длины, а не длинные.
Ламинированная или конструкционная древесина — хорошо работает и не вызывает проблемы расширения / сжатия. Иногда специалист по HVAC может порекомендовать вам установить конструкционную древесину вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.
Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом, и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.
Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.
Каменная плитка (мрамор, шифер, травертин, гранит) — это еще один вид полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет поднимающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.
Ковролин — это не лучший вариант для полов с подогревом, поскольку ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. Фактически, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.
Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.

Лучшее отопление подходит для вашего дома?
Если вы сомневаетесь, подходит ли теплый пол для вашего дома, помните о следующих соображениях:
— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли или сухого воздуха.
— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и наслаждаться теплом, исходящим от пола.
— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.
— В маленькой ванной очень легко и недорого заменить полы и установить лучистое электрическое отопление.
— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, возле туалета и возле туалетного столика.
— В холодном климате может быть очень приятно ступить на теплый пол, везде, где установлена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.
— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.
— В доме новой постройки очень легко установить лучистые полы, так как в них нет полов. Таким образом вы сэкономите деньги на работе по удалению и замене существующего напольного покрытия.
— Когда придет время продавать дом или квартиру, полы с подогревом станут очень привлекательной функцией для покупателей.Это может повысить продажную цену и ускорить продажу.
Зачем и как рассчитывать потребляемую мощность вашего пола в киловаттах
Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — это лишь некоторые из основных нарушителей. Так зачем добавлять в список «использование киловаттной нагрузки»?
Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что во время процесса настройки есть этап, который запрашивает нагрузку на пол.Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем отображается во встроенном журнале учета энергии, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном итоге это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счете за электроэнергию. Если вы приобрели систему теплого пола самостоятельно, этот номер нагрузки на пол уже будет указан в документации по заказу. Но если ваша система подогрева пола поставляется вместе с домом или вы только что приобрели новый термостат и не располагаете информацией об использовании киловаттной нагрузки, вот как это узнать.
Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, вам следует умножить 15 на квадратный метр отапливаемой площади в комнате (а не на всю площадь комнаты). Это дает вам общую мощность комнаты. Разделите это число на 1000, чтобы получить киловатты.
Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратный метр отапливаемой площади в комнате и разделите на 1000, чтобы получить киловаттную нагрузку.
Например, на приведенном выше плане этажа ванной комнаты показана комната площадью 86 квадратных футов с примерно 49 квадратных футов кабеля TempZone ™, проложенного под плиткой или камнем. Используя приведенную выше формулу, потребляемая нагрузка в киловаттах составит 0,735.
15 x 49 = 735
735 ÷ 1000 = 0,735 киловатт
На этом плане кухни показана комната площадью 169 квадратных футов с примерно 67 квадратных футов рулонов Environ ™ Flex, установленных под ламинатом. Используя приведенную выше формулу, потребление киловаттной нагрузки будет равно 0.804.
12 x 67 = 804
804 ÷ 1000 = 0,804 киловатт
Если вы только что заказали или получили систему подогрева пола, вы можете узнать потребление киловаттной нагрузки, а также мощность продукта, силу тока и т. Д. в разделе плана этажа вашей индивидуальной установки SmartPlan и электрическом плане.
Имея эту информацию под рукой, вы можете быстро и легко пройти процесс настройки термостата и в кратчайшие сроки подключить систему теплого пола.
Чтобы увидеть, как работает процесс настройки термостата Wi-Fi nSpire Touch от WarmlyYours Radiant Heating, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах теплого пола, посетив сайт www.warmlyyours.com.
систем лучистого теплого пола. PEX в системе лучистого отопления для пола
1. Что мне нужно для существующей структуры?
Чтобы правильно определить размер большинства компонентов вашей системы теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла.Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплопроводящего пола в 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.
Самая распространенная ошибка при определении размеров пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации.Негабаритное отопительное оборудование также часто создает неудобные и большие колебания температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что требует больших затрат.
Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.
2. Как рассчитать потери тепла?
Тепловые потери могут различаться в домах разного возраста и местоположения.Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах Btu без потери тепла чем-то еще, что говорит нам то, что нам нужно знать.
Попросите архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.
Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».
Или используйте одну из двух различных ориентировочных ориентиров, указанных ниже.
Тип изоляции и климатическая зона
(Обратите внимание: мы настоятельно рекомендуем вам произвести расчет теплопотерь и предоставить информацию ниже в качестве отправной точки)
1) Отсутствие теплоизоляции стен, потолка или пола; нет штормовых окон; окна и двери подходят свободно …. от 60 до 100 БТЕ на кв.Ft.
2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над подлозками; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.
3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. 29-35 БТЕ на кв. Ft.
4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно загерметизирована при строительстве…. от 20 до 25 БТЕ на кв. Ft.
5) SIP или защищенный от земли дом с небольшой экспозицией; окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.
Климатическая зона
Тепловая пл. Кадры климатической зоны для дома до 1970-х годов
Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут
Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут
Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут
Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут
Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 британских тепловых единиц на квадратный фут
Расчетная температура вне помещения
Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.
Примеры:
ODT Chicago = — 8 градусов F
ODT Денвер = 1 градус F
ODT Minnesota = -12 градусов F
ODT Вашингтон = 17 градусов F
Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:
2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =
35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка
Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.
87 000 БТЕ на входе X.КПД 86 = 73000 БТЕ, фактическая выработка
3. Существующая система отопления
Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:
1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73 000 британских тепловых единиц на выходе
2) Подсчитайте общий погонный метр плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.
Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить приблизительное представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.
4. Способы установки Radiant PEX на существующий пол
Трубы PEX под полом — обычно под паркетом или плиточным полом
PEX In Floor — Обычно в заливном цементе
PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass
5.Плита системы лучистого отопления для пола, класс
Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими тепловыми потерями PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольший выход BTU, но также и самое медленное время отклика.
При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с интервалом на 0,75 и любую 12-дюймовую область с интервалом на 1. Это даст вам общую длину PEX, необходимую в плите. Вам нужно будет добавить длину трубок, необходимую для получения коллектор pex.
Обычно коллекторы pex устанавливаются на расстоянии 18–24 дюймов от плиты.
6. Установка трубки PEX
При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С большими циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков излучающих систем стараются ограничить длину петель трубопровода до 300 футов.
Существует множество правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.
Еще один способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.
Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.
Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.
7.Изоляция
Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.
Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.
Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопласт 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.
8. Вот примерное, сколько будет стоить
Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.
Водогрейный котел средней эффективности (87% +): от 1500 до 3000 долларов
Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов
За контроль зоны: 250 долларов США.00 шт. зона
Плита на уровне Radiant: 1,20 доллара за квадрат
Wood Underfloor Radiant: 1,70 доллара за квадрат
Радиаторы Myson: 260 долларов за 5000 BTU
Люди считают, что лучистое отопление обладает исключительными экономическими преимуществами и преимуществами комфорта. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!
Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом могут использоваться в квартирах и загородных домах как индивидуальный или дополнительный источник отопления.Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.
Расчет труб по формулам
Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:
площадь жилого или иного помещения, требующего обогрева;
комфортный температурный режим помещения;
бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
способ укладки труб;
расстояние между витками пола.
Расчет площади и температуры помещения
Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу
S = L * W где
S — обязательный параметр;
D — длина помещения;
Вт — ширина комнаты.
При расчете площади необходимо учитывать, что:
параметр рассчитывается с учетом чистовой отделки помещения.Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;
полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
Расстояние между стенами
должно быть не менее 20 см. Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.
Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы
Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:
, отличающийся низкой теплопроводностью и невысокой стоимостью. При изготовлении перекрытия из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;
Медные трубы
обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить.Главный недостаток медных труб — высокая стоимость;
трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала. Достоинством труб этого типа является также гибкость материала, влияющая на прочность и долговечность готовой конструкции.
Способы укладки напольных труб
Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.
Имеется укладка по форме:
Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.
«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.
При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров.Максимальная длина контура трубы теплого пола определяется специалистами и составляет:
.
для труб из металлопластика диаметром 16 мм, длина по контуру 100 м;
для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
для медных и гофрированных труб — 80-90 м.
Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.
Определение шага укладки
Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:
материал, используемый для изготовления труб;
зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшать расстояние между витками.
Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.
Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.
Окончательный расчет количества труб
L — длина необходимых труб;
S — предполагаемая площадь помещения;
Н — расчетный шаг укладки витков;
М — расстояние от коллектора отопления до пола;
1,1 — коэффициент, определяющий запас труб для расположения поворотов.
Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м².Большая мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.
Площадь прокладки труб 25 — 7 = 18 м².
L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.
Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.
Расчет компьютерной программы
Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов.Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).
Для расчета потребуется:
ввести данные, описывающие помещение, в котором выполняется установка пола;
определяют исходные данные для расчета. Исходные данные включают:
регион расположения помещения, определяющий среднюю температуру воздуха и требуемую температуру пола;
влажность в помещении;
м²;
количество окон, входных дверей и стен, выходящих на улицу;
рассчитать теплопотери;
определить расположение оборудования и укладку труб.По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

посчитать количество материалов для пола. Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
с помощью программы также можно рассчитать:
параметров гидравлического сопротивления;
необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.
Подробное описание и пример использования программы VALTEC представлены на видео.
Правильный расчет — залог устройства оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, рекомендуется использовать компьютерные программы для расчета.
В последние годы утепление полов стало очень распространенным явлением.Непосредственно перед тем, как приступить к монтажным работам, необходимо рассчитать длину трубных изделий. На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.
Каждый частный дом отличается индивидуальной системой отопления. Поэтому монтажные действия мастера часто выполняют самостоятельно. Конечно, такой вид отопления можно сделать и в квартире, но теплые конструкции в таких помещениях сделать непросто.
Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубчатой стали, необходимо детально разобрать устройство этой системы.
Есть два варианта этой системы.
И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.
Трубы для монтажных работ можно проложить:
Для большого помещения лучше выбрать улитку, а для небольших помещений сложной геометрической формы лучшим выходом будет змея.
Какие трубы можно взять в работу
Манометр — это основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если сделать неверный выбор и сделать неверный расчет, система отопления не будет работать эффективно.
Посмотреть видео
На данный момент доступны следующие виды материалов для устройства теплого пола.
Металлопластиковая труба снабжена внутренним алюминиевым слоем, который изнутри и снаружи окружен слоем полимера. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.
Есть ли зависимость от способа прокладки, типа труб и длины контура
Перед закупкой материалов и монтажными работами выполняем чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.
Выбирая вариант укладки, необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет нужного уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур перекрытия не займет больше места на 15 квадратных метров .
Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникнут определенные трудности, всегда можно обратиться за помощью к специалистам.
Оптимальная смесь трубок
Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.
Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.
Рассчитать необходимый расход трубной продукции на м2
В целом, один квадратный метр пола будет равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.
Посмотреть видео
При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:
В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.
Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.
Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».
Эти факторы учитывают:
шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
производственная смесь материалов;
размеры и вид покрытия теплого строительства;
размеры и тип стяжки.
Онлайн калькуляторы учитывают также наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Комплекс Валтек», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.
Выбор шага укладки
Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенную длину между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.
Но, считая шаг укладки, нельзя делать расстояние более 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.
Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортамента 16 дюймов, то длина контура водопровода в полу не должна быть более 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.
Эта длина теплого пола не может быть более 120 м.
При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.
А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.
Необходимое количество контуров
Вопрос, по расчету труб на теплый пол, сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как рассчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:
объем коллектора;
количество прошедшего теплоносителя за определенную единицу времени;
индикатор тепловой нагрузки.
Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.
Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И при этом рекомендуется делать несколько контуров.
Крепление коллектора
При установке коллектора нужно помнить несколько основных правил.
Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.
Посмотреть видео
Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Важным фактом этой работы является отделка швов и чернового пола.
Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает потери тепла от пола при обогреве и компенсирует расширение стяжки от бетона.
Неправильно уложенная изоляция. Укладывать рекомендуется в два слоя в шахматном порядке.Основным материалом такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно во время этих работ. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет допущено много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.
Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.
Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.
В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, то хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.
Конечно, установку такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Собственникам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.
От правильности такого расчета зависит количество тепла, которое необходимо подвести в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.
Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:
Сезон;
Температура воздуха на улице;
Тип помещения;
Количество и размеры окна;
Покрытие на полу.
Утепление стен;
Где находится комната, ниже или на верхних этажах;
Альтернативные источники тепла;
Оргтехника;
Освещение.
Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.
Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.
Если взять старый дом, потери тепла резко возрастут и приблизятся к 100 Вт / м2.
В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.
Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения потерь тепла.
Как определить оптимальную температуру в помещении
В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.
Пол в жилище должен быть нагрет до 29 градусов. При расстоянии от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.
Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.
Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.
Как производится расчет
Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина ступени должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:
L = S / N x 1,1
Площадь — S:
Шаг штабелирования — N;
Запасная труба для создания разворотов — 1.1.
Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:
Площадь дома 15 квадратных метров. м;
Длина от коллектора до пола — 4 м;
Шаг штабелирования — 0,15 м;
Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура
Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, например, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.
Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.
Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.
Подсчитать количество контуров
При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции, в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно наполовину.Для определения количества сайтов необходимо знать следующие параметры:
Шаг 15 см — площадь участка 12 кв. метры;
20 см — 16 кв. метры;
25 см — 20 кв. метры;
30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр
Можно ли смонтировать теплый пол с другой контурной длиной?
Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, баланс регулировать не нужно.
Конечно, длина контура может быть одинаковой, но это не всегда выгодно.
Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.Конечно, никто не подстроится под такой размер, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.
Сегодня также можно произвести расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.
Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.
Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?
Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.
Эта потребность вызвана разными причинами:
Малая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина ее сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.
Заключение
Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

	Hydronic Radiant Heat	Электрическое лучистое тепло
Общая стоимость (материалы и установка) для 1500 кв. Футов.	9000 долларов — 12750 долларов, если остальная часть системы уже установлена	15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка)	6 — 8 долларов.5	10–12 долларов США
Эксплуатационные расходы	4,5 — 7 долларов в месяц	8-14 $ в месяц
Стоимость установки лучистого отопления в ванной 8 × 10	Обычно не выполняется как эксклюзивная установка	750–1000 долл. США
Простота установки	Сложная	Легко
Возможность самостоятельной установки	№	Есть
Использование в качестве основного источника тепла	Есть	Не рекомендуется
Использование в одноместном помещении, например, в ванной или на кухне	Слишком дорого и проблематично устанавливать	Идеально для одного помещения
Установка дооснащения	Сложно и дорого	Легко
Новостройки	Лучший сценарий, позволяющий сэкономить на трудозатратах	Легко
Включение / выключение системы в разное время суток	Возможно, но обычно система работает постоянно	Да, просто с программируемым термостатом
Ощущение пола	«теплый»	«нейтральный» в отличие от холодного
Время начального нагрева пола после укладки	До 7 часов	30-60 минут
Ремонт	Сложно и дорого	Просто и дешево

Программа теплый пол 3D калькулькулятор —

Калькулятор для расчета водяного теплого пола онлайн

Как самостоятельно рассчитываются отдельные элементы отопительной системы

Выбираем трубы: материал, диаметр, количество

Калькулятора теплых полов

Для чего это нужно

Памятка перед монтажем. Частично аккумулирующее отопление

Правильный температурный режим

Что нужно учесть при монтаже теплого пола

Теплый пол (водяной теплый пол)

Водяной теплый пол valtec: есть ответы на все вопросы

Расчет теплого водяного пола: программа калькулятор

Что необходимо учесть при расчетах

Важные условия для продуктивной работы водяного обогрева пола

Два метода расчета теплого водяного пола

Подбор этажных распределительных узлов для систем водяного отопления

Коллекторы

Теплосчетчики

Выходы

Вода — удельная теплоемкость

Онлайн-калькулятор удельной теплоемкости воды

04 [BTU (IT) / (моль ° R)]

Расчет рекуперации водонагревателя

Расчет ОВК

куб.

Испарение с водной поверхности

Необходимое теплоснабжение

Пример — Испаренная вода из плавательного бассейна

Калькулятор испарения с поверхности воды

Расчет теплого водяного пола, видео и этапы

Проектирование системы

Расчет теплопотерь водяного пола

Водяной пол, как вспомогательная и основная система

Комбинированная система водяного пола

Отличия водяного теплого пола

Расчет количества труб в погонных метрах

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!

Калькулятор расчета длины трубы для теплого пола

Какие типы труб использовать

Схема укладки труб

На что влияет шаг укладки

Читайте также:

расчет длины труб и установка пола в квартире Строительство и ремонт Пола

Водяной теплый пол: расчет длины труб и установка пола в квартире

Чем водяной пол лучше электрического?

Общее устройство теплого водяного пола в квартире

Расчет водяного теплого пола

Используемые трубы

Способы укладки труб

Расчет длины труб

Монтаж материала теплого водяного пола расчетом. Водяной теплый пол

Сколько метров оптимальная длина контура

Гидравлический шаг между витками

Сколько градусов допускается при перепадах температуры

Выбор трубы по материалу

Расчет по формуле

Определение площади помещения (S)

Определение расстояния между трубопроводами (Н)

Расчет по схеме

Онлайн-расчет с помощью специальных программ

Исходные данные

Инструкция по эксплуатации

Способы установки системы

Система инсталляции «Бетон»

Система инсталляции «Полистирол»

Расчет теплого водяного пола

Водяной теплый пол: Расчет мощности

Расчет теплого пола: этап монтажа

Расчет труб для теплого пола

Проверка теплого пола

Заливка стяжки для водяного пола

Расчет теплого водяного пола: ОНЛАЙН КАЛЬКУЛЯТОР

Будем рады помочь!

Как рассчитать «Обогреваемую площадь»

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:

Шаг 1. Создайте план этажа.

Шаг 2: Рассчитайте размер отапливаемой площади.

Шаг 3: Определите расположение термостата.
