Для стабильной и эффективной работы котла отопления в том помещении, в котором он находится, обязательно нужна вентиляция. Это необходимо для притока воздуха в камеру сгорания, если она открытого типа, создания тяги, удалению продуктов сгорания.

Эффективная вентиляция в котельной в частном доме обеспечивает бесперебойную и безопасную работу системы. Для ее проектирования и монтажа изучают нормы, делают расчет, составляют схему и выбирают материалы.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

• Минимальная площадь – от 15 м².
• Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
• Два вида воздухообмена – естественная и принудительная.
• Площадь окон – 300 см² на 1 м³ объема.
• Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
• В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

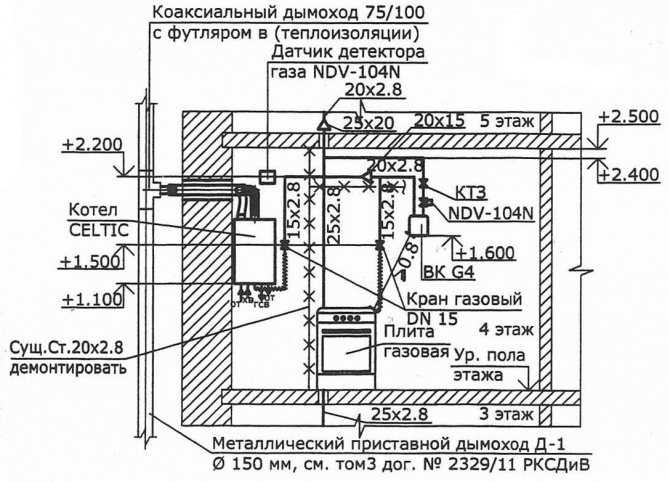

Схема вентиляции котельной

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Для стабильной и эффективной работы котла отопления в том помещении, в котором он находится, обязательно нужна вентиляция. Это необходимо для притока воздуха в камеру сгорания, если она открытого типа, создания тяги, удалению продуктов сгорания.

Эффективная вентиляция в котельной в частном доме обеспечивает бесперебойную и безопасную работу системы. Для ее проектирования и монтажа изучают нормы, делают расчет, составляют схему и выбирают материалы.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

• Минимальная площадь – от 15 м².
• Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
• Два вида воздухообмена – естественная и принудительная.
• Площадь окон – 300 см² на 1 м³ объема.
• Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
• В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Правильно спроектированная вентиляция в котельной является обязательным условием для ее эксплуатации. Пренебрежение этим аспектом может привести к концентрации угарных газов в помещении, что представляет прямую угрозу для здоровья проживающих в доме. В зависимости от типа отопительного оборудования применяют различные способы циркуляции воздуха в котельной.

1. Задачи
2. Расчет вентиляции
3. Правила установки

Задачи

Помимо профессиональной установки котла отопления и трубопроводов в частном доме необходимо заранее подготовить помещения для эксплуатации в качестве котельной. Наряду с соблюдением правил противопожарной безопасности необходимо обеспечить воздухообмен в помещении.

Правила организации вентиляции подробно описаны в СНиП II-35-76 (скачать их можете на нашем сайте). Согласно им для котельных, в которых отсутствует постоянный обслуживающий персонал приняты следующие нормы обустройства вентиляции:

1. Для газового оборудования необходимо обеспечить 3-х кратный воздухообмен в течение 1 часа работы котла. При этом не учитывается объем воздуха, необходимый для поддержания процесса горения.
2. Оптимальная высота котельной должна составлять 6 м. Но так как это практически невозможно осуществить в условиях частного дома, то следует увеличить кратность воздухообмена из расчета 25% на каждый метр понижения высоты.
3. При невозможности обеспечения требуемого притока воздуха через вентиляционные каналы естественным путем устанавливается принудительная воздухообменная система.

Эти условия являются общими для газовых и твердотопливных котельных. Существуют небольшие различия в местах установки вентиляции. Но, перед тем как закупить необходимое оборудование и делать воздушные каналы необходимо провести расчет их геометрических параметров.

Расчет вентиляции

Правильно составленный расчет является основой для проектирования помещения котельной в частном доме. Профессиональная схема включает в себя множество параметров – план помещения, место установки оборудования, его характеристики и т.д. Но для бытовых котельных расчет можно значительно упростить (все требования к котельной описаны тут). Для этого необходимы следующие параметры помещения:

• Объем.
• Скорость потока воздуха. Эта величина не должна быть менее 1 м/с.
• Коэффициент увеличения кратности воздухообмена в зависимости от высоты потолков.

Эти характеристики необходимы для расчета оптимального диаметра воздушного канала. Рассмотрим для примера помещение со следующими вводными данными:

1. Размеры котельной – 3*4*2,7 м. (ширина, дина, высота). Объем – 32,4 м³.
2. Кратность воздухообмена с учетом коэффициента равна – (6-2,7)*0,25+3= 3,8

Т.е. за один час с помощью естественной вентиляции должно выходить 3,8*32,4= 123 м³ воздуха.

Исходя из этого можно рассчитать диаметр канала:

Так как на практике устанавливают трубы круглого сечения в качестве элементов вентиляции, то правильно пересчитать полученное значение площади в диаметр – 204 мм. Оптимальным вариантом будет установка трубы с ближайшим стандартным диаметром 200 мм.

[box type=”shadow” ]В данном случае был рассчитан канал для удаления воздуха из помещения. Такими же параметрами должно обладать приточное вентиляционное отверстие.[/box]

Если же в котельной уже установлена воздушная шахта, а ее диаметр меньше расчетного, то можно установить принудительную вентиляцию. Чаще всего для этого используют стандартный вентилятор, мощность которого должна компенсировать недостающую производительность естественной вентиляции.

Правила установки

Выбор принудительного или естественного способа обмена воздуха в котельной зависит от ее параметров. После проведения расчетов можно приступать к монтажу системы.

Воздушные каналы можно располагать как вертикально, так и горизонтально. Однако для эффективной работы существуют следующие условия:

• Горизонтальные конструкции могут устанавливаться только для принудительной вентиляции. Они не должны иметь поворотных участков, а максимальная длинна определяется мощностью оборудования.
• Вертикальные участки необходимы для естественного воздухообмена. Их высота не должна быть менее 3 м. Это необходимо для создания должного значения тяги.

Оптимальным вариантом будет применение комбинированной системы. В случае отказа принудительной естественный способ сможет частично компенсировать ее функции.

[box type=”warning” ]Независимо от выбранной системы объем уходящего воздуха должен быть равен приходящему. Поэтому не нужно забывать об установке оборудования соответствующей мощности в приточный канал. [/box]

Месторасположение элементов системы должно быть привязано к отопительному оборудованию. Приточный канал располагается в рабочей зоне котла, а вытяжной – в верхней части помещения. Причем расстояние между ними должно быть максимально возможным. Для твердотопливного оборудования необходима установка дополнительной принудительной вентиляции в районе появления сажи.

Расчет вентиляции котельной в частном доме – это ответственный этап в обеспечении условий нормальной работы оборудования и безопасности. Если проект представляет собой сложную схему из нескольких отопительных котлов, то лучше всего воспользоваться услугами профессионалов. В некоторых случаях необходима установка системы очистки воздуха от вредных газов с соответствующими фильтрами.

Вентиляционная система очень важная инженерная конструкция, которая играет ключевую роль в создании хорошего микроклимата. Она должна быть в каждом помещении, включая и нежилые, и отопительное помещение – не является исключением.

Для чего нужна вентиляционная система

Вентиляция в котельной частного дома предотвращает повышение концентрации угарного газа в воздухе и борется с таким распространенным явлением как обратная тяга. Распространение угарного газа является смертельно опасным, ведь повышение его концентрации в воздухе всего лишь на 0,2 % приводит человека к потере сознания с последующей остановкой дыхания.

Отопительный котел для поддержания горения сжигает кислород, и чем котел мощнее, тем больше он его «ест». А каким образом восполнить его концентрацию в воздухе котельного помещения, кроме как через проветривание?

И вентилирование должно быть, не абы какое. Существуют четкие правила, которые достаточно подробно описаны в СНиП 2-35-76.

• В отопительных помещениях, оборудованных газовыми котлами, рекомендуется обеспечить трехкратный воздухообмен.
• Высота строения должна быть не мене 6 м, если это реализовать невозможно, то необходимо увеличить кратность воздуха из расчета 25% на каждый метр понижения.
• Если необходимый приток воздуха обеспечить невозможно естественным путем, в таком случае требуется монтаж оборудования для дополнительного воздухообмена.

Расчет вентиляционной системы

В отопительном помещении недостаточно просто организовать вентилирование, его необходимо правильно рассчитать. На правильность расчетов вентиляции котельной влияют несколько факторов:

1. Объем помещения котельной.
2. Скорость движения воздуха по вентиляционным каналам. Для котельных помещений в частном доме этот показатель не может быть ниже, чем 1 м/сек.
3. Увеличение кратности в зависимости от понижения уровня потолка.

Давайте рассмотрит пример правильного расчета естественной системы вентиляции в частном доме, в котором располагается отопительное помещение, с размерами 2,5 м на 3,5 м. и высотой потолков 2,7 м.

1. Высчитываем объем этой комнаты: 2,5х3,5х2,7=23,62 м.куб
2. Воздухообмен, с учетом всех факторов составит: (6-2,7) х 0,25+3=3,8
3. За час в котельной должна произойти циркуляция воздуха объемом 23,62 м. кубх3,8=89,76 м.куб.
4. На основании этих данных и предоставленной таблицы, несложно произвести расчет нужного диаметра вентиляционных воздуховодов, которые обеспечат нужный воздухообмен (89,76 м.куб).

На основании данных таблицы диаметр нужного нам вентиляционного канала должен быть не менее 180 мм. И это мы рассчитали только вытяжной канал. Точно такими же параметрами должна обладать и приточная труба.

Правила обустройства вентиляции

Вентиляция помещения с газовым котлом может быть как естественная, так и принудительная. Главное – чтобы она отвечала всем требованиям по воздухообмену и безопасности. Есть несколько общих правил, соблюдение которых увеличит эффективность работы выбранной вами вентиляционной системы:

1. При естественном проветривании котельной нельзя использовать горизонтальные участки воздуховодов. Если конструктивно этого добиться невозможно, тогда в канал устанавливается дополнительный вентилятор. Если вентиляционная система принудительная, то горизонтальные воздуховоды на эффективность вывода отработанного воздуха не влияют.
2. Для эффективной работы естественного проветривания нужна тяга. Для этого вентиляционная труба должна быть расположено строго вертикально, и высота ее была не менее 3 м.

Важно!
Специалисты рекомендуют устанавливать в отопительное помещение частного дома, дополнительно дублирующую вентиляцию. В случае выхода из строя одной, ее сможет заменить другая, предотвращая угрозу жизни обитателей дома.

Очень важным, для работы вентиляции является и расположение каналов. Приточный должен располагаться в рабочей зоне отопительного котла, в нижней части помещения котельной, а вытяжной, на максимально возможном расстоянии от первого – в верхней части.

Оснащение котельной при наличии общедомовой вентиляции

Многие люди задаются непростым вопросом, как сделать вентиляцию в доме, чтобы она охватывала и котельную. На самом деле стандартная схема естественной вентиляции, когда вытяжки находятся в кухне и санузле дома, здесь не сработает. Либо придется делать отдельную вентиляцию, конкретно на котельную, либо подключать ее к общедомовой принудительной системе подачи и вывода воздуха.

• Можно оснастить котельную воздухозаборным каналом, подключенным к общеобменной системе дома, а в качестве оборудования установить канальный вентилятор нужной производительности. При этом обязательно использовать противопожарный клапан.
• Бывают варианты расположения комнаты, с установленным в нее отопительным оборудованием, когда организация естественного вывода воздуха невозможно из-за неправильного месторасположения. В таком случае специалисты рекомендуют использовать тягодутьевую машину, подключенную к общеобменной вентиляции частного дома.
• И не забудьте о достаточном притоке воздуха в котельной, так как по правилам пожарной безопасности в нем должна быть несгораемая дверь, которая должна довольно плотно закрываться, поэтому притока воздуха из других помещений туда не будет, а значит и естественная вытяжка воздуха также работать не будет.

Если вас вы только начали проект загородного дома, то рекомендуем прочитать статью об устройстве и функционале системы вентиляции для частного дома.

Совет:
Расчет и монтаж воздуховодов вентиляции дело очень ответственное, благодаря чему обеспечивается нормальная ее работа и установленного в котельной оборудования. Если вы понимаете, что самостоятельно не справитесь с такой работой – лучше пригласите профессионалов. Если у вас установлена сложная система отопления с несколькими отопительными агрегатами, то все же лучше пригласите профессионалов.

Вентиляция котельной. Схема вентиляции.

Условия для заказчиков вентиляции

Начинайте работать с нами!

Бесплатный выезд инженера на объект.

Подбор оптимального варианта оборудования.

Гарантия на работы и оборудование до 3 лет.

Подготовка коммерческого предложения за 1 день.

Начало работ без предварительной оплаты.

Сервисная поддержка в процессе эксплуатации.

Выполняем работы

для юридических и физических лиц

Вентиляция котельной – необходимое условие ее работы.

Процесс горения любого топлива, в том числе и газа, поддерживается за счет кислорода.

Поэтому, чтобы сохранить нормальную производительность котла, нужно обеспечить постоянный доступ чистого воздуха.

Одновременно отводятся газы  и отработанный воздух.

Поэтому обоснованно обустройство в котельных вытяжной и приточной вентиляции.

Система вентиляции в котельной проектируется согласно нормативным актам – СП и СНиПам.

Важно при проведении расчета очень четко соблюдать эти нормы.

Только тогда вы получите работающую с максимальным КПД котельную. Здоровье и жизнь людей, находящихся на объекте или рядом с ним, будут в безопасности.

Компания «ВентСтройПром» предлагает воспользоваться опытом и мастерством своих специалистов.

За годы работы «ВентСтройПром» изготовил не один десяток проектов вентиляции котельных.

Мы подходим к каждому объекту индивидуально.

У нас нет типовых решений, расчетов, проектов.

В расчете всегда учитываются мельчайшие нюансы: планировка объекта, его назначение, производительность оборудования и др.

Задача компании «ВентСтройПром» — не только создать эффективно работающую, безопасную и соответствующую всем требованиям систему вентиляции.

Мы ищем оптимальное решение: любые затраты на организацию вентиляционной системы подтверждаются проектными расчетами.

Вы увидите, что расчет вентиляции котельной гарантирует создание системы с требуемой производительностью при минимальных затратах.

Вентиляция котельной

Естественная вентиляция котельной: будет ли достаточно?

Строительные нормативы устанавливают для вентиляции котельных кратность воздухообмена, равняющуюся трем.

На некоторых предприятиях полагают, что на устройстве вентиляции можно сэкономить.

Предлагаются такие варианты:

• установка воздуховода для притока воздуха с обратным клапаном;
• выше котла  делают отверстие для вытяжки, вставляя туда воздуховод.

Такая примитивная система воздухообмена не способна обеспечить помещение котельной нужным объемом чистого воздуха.

Отток отработанных продуктов будет недостаточным.

Такая ситуация влечет за собой:

• спользование мощности отопительных установок не на 100%;
• возможные проблемы со здоровьем и самочувствием персонала котельной;
• неприятности, связанные с проверками контролирующих органов.

Цены на монтаж вентиляции

Типовые решения по вентиляции.

ЭКОНОМ

Отечественное обрудование

Рабочий проект

Надёжность

Соответствие нормам

Кратчайшие сроки работ

СТАНДАРТ

Отечественное и мировое оборудование

Типовые проекты

Бесшумная система

Компактность

Оптимальная энергоэффективность

Премиум

Мировые бренды

Индивидуальный проект

Бесшумная система

Энергоэффективность

Индивидуальный климат контроль

org/AggregateOffer»> Цена от 1 500 руб за м²
включает оборудование и монтаж

Преимущества приточно-вытяжной системы вентиляции котельной



Призрачная экономия на создании системы вентиляции в котельной может в итоге обойтись очень дорого.

Использование не в полной мере производительности отопительного оборудования влечет за собой повышенный расход топлива.

Вы вынуждены включать агрегат на максимум, а в помещениях температура все равно не достигает нужных значений.

При максимальной нагрузке оборудование быстрее изнашивается.

Расчет на экономию путем отказа от системы вентиляции не оправдывается.

«ВентСтройПром» решит для вас проблему лишних расходов на отопление.

Грамотный расчет вентиляции котельной позволяет:

• сократить расходы на топливо;
• продлить срок работы оборудования;
• избежать проблем с надзорными ведомствами.

Компания «ВентСтройПром» предлагает провести весь комплекс работ, начиная от проектирования, расчетов до монтажа и обслуживания вентиляции.

0

лет занимаемся монтажом и обслуживанием вентиляции

0

организаций и частных лиц, стали нашими клиентами

0

м2, площадь помещений, в которых работы уже выполнены

Приточно-вытяжная вентиляция котельной – решение всех проблем

Лучший вариант для системы вентиляции котельной – это механическое побуждение.

Чтобы усилить приток и вытяжку воздуха, устанавливают вентиляторы.

Если система вентиляции канальная, то вентилятор монтируют в сечение воздуховода.

Производя расчет вентиляционной системы, мощность вентилятора подбирают с учетом максимального расхода воздуха отопительным агрегатом.

Дополнительно прибавляются от 15 до 30%.

Такая поправка в расчете дается на непрямолинейность воздуховодов, протяженность системы, присутствие элементов, увеличивающих аэродинамическое сопротивление.

Вентиляторы оптимально установить в вытяжную и приточную части системы.

Так создается наиболее эффективный воздухообмен в системе.

Еще одна особенность вентиляционной системы котельной – ее автономность.

Тогда смежные помещения в случае поломки системы не загрязнятся  продуктами горения.

Все остальные особенности расчета, монтажа и работы системы вентиляции в котельной вы узнаете, обратившись в компанию эффективных решений – «ВентСтройПром».

Мы готовы к сотрудничеству и предлагаем весь комплекс услуг в сфере вентиляции по низким ценам.

Вам может быть интересно

Вентиляция промышленных объектов

ВЕНТИЛЯЦИЯ ТОРГОВЫХ ЦЕНТРОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ ОБЩЕПИТА

ВЕНТИЛЯЦИЯ СКЛАДСКИХ ПОМЕЩЕНИЙ

ВЕНТИЛЯЦИЯ ЖИЛЫХ ДОМОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ КОММЕРЧЕСКОГО НАЗНАЧЕНИЯ

ВЕНТИЛЯЦИЯ АДМИНИСТРАТИВНЫХ ЗДАНИЙ

ВЕНТИЛЯЦИЯ ЗАГОРОДНЫХ ДОМОВ

Состав приточно-вытяжной установки «ЭКОНОМ» класса

Состав приточно-вытяжной установки «СТАНДАРТ» класса

Состав приточно-вытяжной установки «Премиум» класса

Достаточно ли у вас добавочного воздуха для нормального горения?

Проблемы со сгоранием? Достаточно ли у вас добавочного воздуха для обеспечения нормального горения?

Определение ограниченности пространства:

1. Найдите общее количество БТЕ, сжигаемых в рассматриваемом пространстве.

2. Умножьте это на 50. Получится общее количество кубических футов пространства, необходимого для поддержания горения.

3. Найдите объем рассматриваемого помещения по следующей формуле: Длина x Высота x Ширина = Объем в кубических футах.

4. Если число из шага 2 больше, чем число из шага 3, пространство считается закрытым.

Проверка наличия ограниченного пространства: Пример: Газовый котел мощностью 100 000 БТЕ и газовый водонагреватель мощностью 50 000 БТЕ устанавливаются в помещении длиной 30 футов, шириной 29 футов и высотой потолков 8 футов.

1. Что вам нужно: Найдите общую площадь в кубических футах, необходимую для поддержания горения и вентиляции.

Формула:

Всего Cu. футов = Суммарная нагрузка БТЕ x 50

Всего Cu. футов = 140 x 50

Всего Cu. футов = 7000 куб. футов

2. Что у вас есть: Найдите общую площадь в кубических футах, где будет установлено газовое оборудование.

Формула:

Cu. футов = Длина x Ширина x Высота

Cu. футов = 30’ x 29’ x 8’

Cu. футов = 6960 Cu. футов

3. Решение: Необходимое общее количество кубических футов превышает общее доступное количество кубических футов, и пространство считается ограниченным. 7000 куб. Футы > 6960 куб. футов Воздух для горения необходимо получать из другого помещения.

---

Способы получения воздуха

Вот несколько советов, которые помогут.

Размер отверстия для наружного воздуха (интерпретация NFPA)

Одно отверстие в пределах 12 дюймов от потолка должно быть установлено снаружи здания и должно иметь 1 квадратный дюйм свободного воздуха на каждые 3000 БТЕ, сжигаемых в помещении. это пространство.

Пример: В котельной есть газовый водонагреватель на 50 000 БТЕ и газовый котел на 100 000 БТЕ. Насколько большим должно быть свободное воздушное пространство, выходящее наружу?

Ответ: Свободное воздушное пространство должно быть 50 квадратных дюймов или отверстие 10 x 5 дюймов снаружи здания. (100 000 БТЕ + 50 000 БТЕ = 150 000 БТЕ; 150 000 БТЕ/3000 БТЕ = 50 квадратных дюймов)

Осложнения: Приведенная выше формула для свободного воздушного пространства не учитывает решетки или жалюзи из дерева, пластика или металла. Некоторые решетки/жалюзи имеют общее свободное воздушное пространство, относящееся к этой решетке или жалюзи. Если информация отсутствует, следует использовать следующие проценты размеров: дерево/пластик = 25% свободной площади; Металл = 75% свободной площади.

Размеры жалюзи с использованием дерева/пластика:

Немаркированные деревянные или пластиковые жалюзи размером 10 x 10 дюймов имеют общую площадь 100 кв. В. Процент свободного воздуха составляет 25%. 100 кв.м. В. х 0,25 = 25 кв. В. Free Air Этот тип не подходит для данного примера.

Размер жалюзи с использованием металла:

Металлические жалюзи без маркировки размером 10 x 10 дюймов имеют общую площадь 100 кв. В. Процент свободного воздуха составляет 75%.

100 кв.м. В. х 0,75 = 75 кв. В. Бесплатный воздух. Этот тип будет работать для данного примера.

Преимущества водонагревателей с прямой вентиляцией:

В отличие от водонагревателей с непрямой вентиляцией, этот тип водонагревателя напрямую соединен с внешней средой двумя трубами. Это означает, что водонагреватель использует наружный воздух для горения, а не воздух, используемый для обогрева или охлаждения здания. Водонагреватели с прямым отводом всегда имеют доступ к достаточному количеству воздуха для горения и никогда не будут создавать отрицательное давление воздуха или работать неэффективно. Водонагреватели с прямым отводом воздуха могут иметь вентиляцию как в горизонтальном, так и в вертикальном положении, что обеспечивает большую гибкость при установке.

Требования к воздуху для горения в котельной

Весна — это время года, когда многие заводы начинают планировать и проводить ежегодное техническое обслуживание установленных котлов и горелок. Настройка горения котла важна, чтобы котлы работали наилучшим образом при смене сезонов. Все горение зависит от топлива, тепла и воздуха. Не часто понимают, что горение — это не более чем просто химическая реакция. Сам воздух обычно состоит примерно из 78% азота и 21% кислорода и небольшого процента других газов. Отправной точкой любого процесса горения является здоровая подача свежего воздуха.

Механические помещения и котельные сконструированы таким образом, чтобы удовлетворить эти требования к подпиточному воздуху за счет надлежащей вентиляции и поддержания надлежащего свободного пространства. Это означает, что использование котельной для хранения не является лучшей практикой. В котлах, которым не хватает воздуха, быстро возникают проблемы с горением, что может привести к серьезным проблемам с пожаром наряду с повышенным расходом топлива.

Надежная работа котла Cleaver-Brooks мощностью 600 л.с. зависит от здоровой дозы воздуха для горения.

В котельной требуется надлежащая вентиляция в соответствии с определением NFPA 54. Кодекс Национальной ассоциации противопожарной защиты рекомендует иметь по крайней мере два отверстия в котельной для обеспечения достаточного потока. Эти отверстия должны быть непосредственно соединены с внешней средой и в идеале с каждой стороны котла. Высота установленных вентиляционных отверстий и жалюзи также является важным фактором. Эти вентиляционные отверстия должны быть расположены соответствующим образом, чтобы входящий воздух и существующий воздух смешивались и акклиматизировались друг с другом.

Часто эти жалюзи используют решетку или просечное металлическое покрытие для обеспечения защиты. Эти отверстия ни в коем случае нельзя закрывать мелкой сеткой, так как они будут создавать проблемы с протоком. Вентиляционные отверстия следует ежедневно проверять визуально, чтобы убедиться, что достаточно места для надлежащей вентиляции котельной.

Многие заводы предъявляют завышенные требования к вентиляции, и нередко можно увидеть, где эти жалюзи намеренно заблокированы, чтобы уменьшить сквозняки внутри котельной. Превышение требований к воздуху может гарантировать, что воздух для горения будет удовлетворен, однако это может привести к более быстрой потере тепла в котельной в нерабочих циклах. Расчет потребности в воздухе в хорошо спроектированной системе является лучшим методом для достижения наилучшей эффективности котельной.

Улучшенный котел мощностью 900 л.с., вырабатывающий пар для центральной установки.

Оптимальное сжигание зависит от достаточной подачи воздуха в котельную.

Когда определяются размеры котельных и определяются требования к воздуху, решающими факторами являются расход воздуха, скорость и площадь помещения.

Промышленный стандарт для определения количества требуемого воздуха следующий:

• Воздух для горения = Номинальная мощность котла x 8 CFM/HP
• Воздух для вентиляции = Максимальная мощность котла x 2 CFM/HP
• Общий рекомендуемый воздух = 10 CFM/BHP*
  • * Добавьте 3% на каждые 1000 футов над уровнем моря.
