Расход воды в трубе круглого сечения: Рассчитать расход воды в трубопроводе по формуле СНиП онлайн калькулятор

{-6}$ м²/с, плотность воздуха $ρ=1.18$ кг/м³, относительная шероховатость трубы $0.2$ мм.

3. Определить потери напора в водопроводе длиной $l=500$ м при подаче $Q=100$ л/с, при температуре $t=10$ °C по трубопроводу диаметром $d=250$ мм и $k_э=1.35$ мм.

4. Вода при температуре $t=40$ °C протекает в количестве $Q=7.5$ л/с в горизонтальной трубе кольцевого сечения, состоящей из двух концентрических оцинкованных стальных труб $k_э=0.15$ мм. Внутренняя труба имеет наружный диаметр $d_1=75$ мм, а наружная труба имеет внутренний диаметр $d_2=100$ мм. Найти потери давления, если длина трубы составляет $300$ м.

5. Подача воздуха в количестве $Q=0.2$ м³/с осуществляется по трубопроводу прямоугольного сечения (стороны $a=10$ см, $b=15$ см) длиной $l=15$ м. Как изменяться потери давления при замене трубы прямоугольного сечения на круглую, при сохранении неизменными расхода и скорости в трубе? Плотность воздуха $ρ=1.26$ кг/м³, кинематический коэффициент вязкости $ν=16.

{-6}$ м²/с, $k_э=0.5$ мм.

6. Определить потери давления на трение в стальной трубе круглого сечения, квадратного сечения и треугольного сечения с равной длиной сторон при равных длине, площади живого сечения труб и скоростях движения воды. Длина трубы $l=100$ м, площадь живого сечения равна $F=0.03$ м², средняя скорость движения воды $w=10$ м/с, температура воды $20$ °С, $k_э=0.5$ мм.

7. Определить диаметр нового стального трубопровода длиной $l=1$ км, который должен пропускать расход воды равный $0.02$ м³/с, при потерях давления $2$ бара. Температура подаваемой воды $90$ °С, $k_э=0.5$ мм.

8. Определить давление в начале горизонтального трубопровода переменного сечения, состоящего из двух участков: первый участок имеет длину $l_1=100$ м и диаметр $d_1=80$ мм; второй – $l_2=150$ м и $d_2=50$ мм. Расход $Q=1.2$ л/c, свободный напор в конце трубопровода $Н=15$ м. Температура подаваемой воды $95$ °С, шероховатость стенок трубопровода $0.15$ мм.

Местные потери напора не учитывать.

9. Определить расход воды в водопроводной трубе с шероховатостью $0.5$ мм диаметром $0.3$ м, если скорость на оси трубы $u_{max}=4.5$ м/с, а температура воды равна $10$ °С.

10. В двух точках живого сечения трубопровода диаметром $0.5$ м, транспортирующего воду, измерены скорости $2.3$ м/с на расстоянии от стенки $0.11$ м и $2.6$ м/с на оси трубы. Найти потери напора на трение на $1$ м трубы.

Как определить скорость течения воды в трубе формула

Главная » Разное » Как определить скорость течения воды в трубе формула

Расход жидкости по диаметру и давлению. Скорость воды в трубопроводе формула. Факторы, оказывающие влияние на проходимость воды через трубу

На предприятиях, а также в квартирах и домах в целом расходуется большое количество воды. Цифры огромные, но могут ли они о чем-то сказать еще, кроме факта определенного расхода? Да, могут. А именно, расход воды может помочь рассчитать диаметр трубы. Это, казалось бы, не связанные друг с другом параметры, но на деле взаимосвязь очевидна.

Ведь пропускная способность системы водоснабжения зависит от множества факторов. Весомое место в этом списке как раз и занимает диаметр труб, а также давление в системе. Разберемся в этом вопросе глубже.

Факторы, оказывающие влияние на проходимость воды через трубу

Расход воды через трубу круглого сечения, имеющей отверстие, зависит от размеров этого отверстия. Таким образом, чем оно больше, тем больше воды пройдет через трубу за определенный отрезок времени. Однако не стоит забывать и о давлении. Ведь можно привести пример. Метровый столб продавит воды через сантиметровое отверстие гораздо меньше за единицу времени, нежели столб, имеющий высоту несколько десятков метров. Это очевидно. Поэтому расход воды достигнет своего максимума при максимальном внутреннем сечении изделия, а также при максимальном давлении.

Расчет диаметра

Если вам нужно получить определенный расход воды на выходе системы водоснабжения, тогда не обойтись без расчета диаметра трубы. Ведь этот показатель, наряду с остальными, оказывает влияние на показатель пропускной способности.

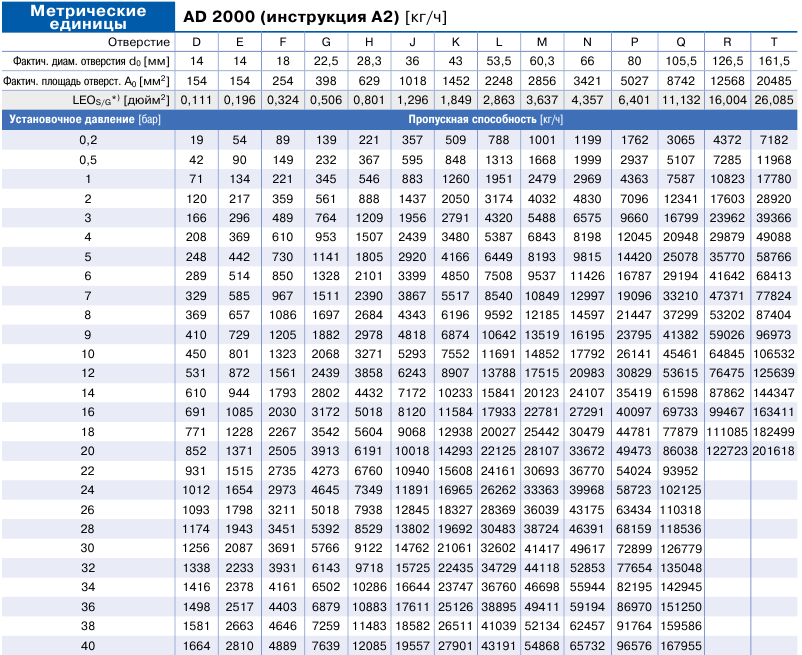

Безусловно, существуют специальные таблицы, которые есть в Сети и в специализированной литературе, которые позволяют обойти расчеты, ориентируясь на определенные параметры. Однако высокой точности от таких данных ждать не стоит, погрешность все равно будет присутствовать, даже если учесть все факторы. Поэтому лучший выход для получения точных результатов – самостоятельный расчет.

Для этого понадобятся такие данные:

• Расход потребления воды.
• Потери напора от исходной точки до точки потребления.

Расход потребления воды необязательно рассчитывать – есть цифровой стандарт. Можно взять данные по смесителю, которые гласят, что в секунду расходуется около 0,25 литров. Этой цифрой можно воспользоваться для расчетов.

Немаловажный параметр для получения точных данных – потери напора на участке. Как известно, давление напора в стандартных стояках водоснабжения находится в пределах от 1 до 0,6 атмосфер. Средний показатель – 1,5-3 атм. Параметр зависит от количества этажей в доме. Но это не значит, что, чем выше дом, тем выше давление в системе. В очень высоких домах (более 16 этажей) иногда используется разделение системы на этажи, чтобы нормализовать давление.

Что касается потери напора, этот показатель можно вычислить, используя манометры в исходной точке и перед точкой потребления.

Если все же знаний и терпения для самостоятельного расчета недостаточно, тогда можно воспользоваться и табличными данными. И пусть они будут обладать определенными погрешностями, данные будут достаточно точны для определенных условий. И тогда по расходу воды будет очень просто и быстро получить диаметр трубы. А значит, система водоснабжения будет рассчитана верно, что позволит получить такое количество жидкости, которое удовлетворит потребности.

Расчет объема трубы – задача, необходимая в строительстве, ремонте, замене трубопровода и не только. Существует несколько вариантов такого вычисления.

Онлайн

Онлайн-расчет включает в себя несколько доступных способов посчитать объем цилиндра – трубы любого типа из любого материала.

Самый простой – воспользоваться сайтом с уже готовым калькулятором – в него нужно внести только диаметр (внутренний и внешний) и общую длину трубопровода. Все указывается в миллиметрах. Остальное программа подставляет и вычитает самостоятельно.

Есть программы для расчета – их удобнее использовать, когда нужно узнать объем жидкости (не обязательно воды). В них к результату объема радиаторов (отопительного котла), указанного в паспортах изделий, прибавляется рассчитанный объем системы отопления. Результат – точный общий объем труб, площади поверхности, объема трубы на погонный метр. Данные можно использовать и для того, чтобы точно вычислить количество краски, необходимой для отделки трубопровода.

Также в Интернете есть таблицы, составленные на основе конкретного диаметра труб и внутреннего объема погонного метра трубы в литрах. Таблицы можно найти для любых видов трубопровода и материалов, всяческой жидкости (воды, антифриза или теплоносителя для изоляции).

Расчет по формуле объема трубы

Второй способ включает в себя использование формулы, применяемой многими инженерами.

Для расчетов понадобятся:

• калькулятор;
• штангенциркуль;
• линейка.

В первую очередь нужно определить радиус трубы (обозначается буквой R). Есть радиус внутренний и внешний – для внутреннего и внешнего объема. Внутренний – позволяет рассчитать количество жидкости, которое может вместить цилиндр. Внешний – чтобы определить, сколько ме

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia. com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Уравнение Хазена-Вильямса — расчет потери напора в водопроводных трубах

Уравнение Дарси-Вайсбаха с диаграммой Муди считается наиболее точной моделью для оценки потерь напора на трение при установившемся потоке в трубе. Поскольку уравнение Дарси-Вайсбаха требует итеративного расчета, может быть предпочтительным альтернативный эмпирический расчет потерь напора, такой как уравнение Хазена-Вильямса:

ч _{100 футов} = 0,2083 (100 / c) ^1,852 q ^1,852 / день _h ^{4. 8655} (1)

, где

h _{100 футов} = потеря напора на трение в футах водяного столба на 100 футов трубы (фут _h40 /100 футов трубы)

c = Hazen — Константа шероховатости Вильямса

q = объемный расход (галлон / мин)

d _h = внутренний гидравлический диаметр (дюймы)

Обратите внимание, что формула Хазена-Вильямса является эмпирической и не имеет теоретической основы .Имейте в виду, что константы шероховатости основаны на «нормальных» условиях с приблизительно 1 м / с (3 фута / с) .

Пример — потеря напора на трение в водопроводной трубе

Расход воды 200 галлонов / мин в 3-дюймовой полиэтиленовой трубе DR 15 с внутренним диаметром 3,048 дюйма. Коэффициент шероховатости для трубы PEH составляет 140, а длина трубы — 30 футов. Потеря напора для 100-футовой трубы может быть рассчитана как

ч _{100 футов} = 0,2083 (100/140) ^1,852 (200 галлонов / мин) ^{1. 852} / (3,048 дюйма) ^4,8655

= 9 футов H ₂ O / 100 футов трубы

Потери напора для трубы 30 футов можно рассчитать

h _{30 футов} = h _{100 футов} (30 футов) / (100 футов)

= 9 (30 футов) / (100 футов)

= 2,7 футов H ₂ O

Связанное мобильное приложение из Engineering ToolBox

— бесплатные приложения для автономного использования на мобильных устройствах.

Онлайн-калькулятор Хазенса-Вильямса

Имперские единицы

Приведенные ниже калькуляторы можно использовать для расчета удельной потери напора (потери напора на 1 00 футов (м) трубы ) и фактических потерь напора для фактической длины трубы. Значения по умолчанию взяты из приведенного выше примера.

Единицы СИ

Уравнение Хазена-Вильямса — не единственная доступная эмпирическая формула. Формула Мэннинга обычно используется для расчета гравитационных потоков в открытых каналах.

Скорость потока можно рассчитать как

v = 0,408709 q / d _h ² (2)

где

v = скорость потока (фут / с)

Ограничения

Уравнение Хазена-Вильямса считается относительно точным для расхода воды в трубопроводных системах, когда

Для более горячей воды с более низкой кинематической вязкостью (например, 0,55 сСт при 130 ^o F (54.4 ^o C)) ошибка будет существенной.

Поскольку метод Хазена-Вильямса действителен только для расхода воды –, метод Дарси Вейсбаха следует использовать для других жидкостей или газов.

• 1 фут (фут) = 0,3048 м
• 1 дюйм (дюйм) = 25,4 мм
• 1 галлон (США) / мин = 6,30888×10 ^-5 м ³ / с = 0,227 м ³ / ч = 0,0631 дм ³ (литр) / с = 2,228×10 ^-3 футов ³ / с = 0.1337 футов ³ / мин = 0,8327 британских галлонов / мин

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

---

Смотрите также

• Как засыпать канализационную трубу
• Как избавиться от конденсата на трубе вентиляции
• Какие трубы можно использовать для отопления
• Как утеплить асбестовую трубу дымохода
• Как измерять диаметр трубы
• Какие полипропиленовые трубы лучше для водопровода
• Как заделать трубы в ванной
• Какая температура должна быть при пайке полипропиленовых труб
• Замерзла пластиковая труба что делать
• Как устранить течь металлопластиковой трубы
• Как правильно врезаться в пластиковую водопроводную трубу

Pipe Flow Design — журнал Civil + Structural Engineer

Формула Мэннинга и уравнение Коулбрука-Уайта

Стивен Вебстер

Введение

Формула Коулбрука-Уайта для круглых труб. Фото: Стивен Вебстер

Гидравлическая мощность дренажных труб представляет собой сложную теоретическую проблему, поскольку в реальных стоках поток турбулентный. Различные слои водного потока постоянно смешиваются друг с другом, создавая небольшие водовороты в потоке, которые сложным и непредсказуемым образом снижают гидравлическую мощность. По этой причине формулы, используемые инженерами-проектировщиками дренажа, представляют собой смесь эмпирических и теоретических формул.

В настоящее время используются два основных метода оценки пропускной способности дренажных труб в целях проектирования. Они наиболее широко известны как формула Мэннинга и уравнение Коулбрука-Уайта. Каждая формула имеет разную теоретическую основу и разные эмпирические поправки.

Формула Мэннинга

В США и многих других частях мира Формула Мэннинга чаще всего используется для проектирования дренажных труб. Он также включен как возможный метод в европейские своды правил. Формула Мэннинга — это полностью эмпирически выведенная формула, используемая для расчета средней скорости и расхода любого открытого канала, включая круглую трубу, не работающую под давлением. Формула Мэннинга, используемая для проектирования дренажных труб, часто выражается, как показано ниже. V = средняя скорость воды (может быть умножена на площадь проходного сечения для расчета пропускной способности)

n = коэффициент Мэннинга. Это эмпирический поправочный коэффициент шероховатости, который используется для калибровки формулы с учетом различных потерь энергии, вызванных различными материалами труб.

R = Гидравлический радиус. Это площадь потока, деленная на длину границы раздела водопровода и трубы. Для круглых труб с полным потоком можно принять диаметр трубы, разделенный на 4.

S = гидравлический градиент. Это просто уклон трубы (в м/м).

В прошлом одним из преимуществ формулы Мэннинга была ее простота. Номограммы и табулированные решения были очень полезны до распространения научных калькуляторов, особенно когда конструкции нужно было изменять на месте.

Недостатком формулы Мэннинга является ее неточность. Эмпирическая формула изначально была получена на основе очень ограниченного набора данных и не имеет прочной теоретической основы. Хотя формулу можно использовать для получения хорошей оценки гидравлической способности круглой дренажной трубы для условий, аналогичных исходным наборам данных, она теряет точность при дальнейшем отклонении условий от этого. Как правило, формула Мэннинга дает хорошие результаты для стоков поверхностных вод диаметром менее 300 мм и для зашламованных дренажных труб диаметром менее 750 мм. Для труб большего диаметра точность формулы Мэннинга ухудшается, и было показано, что в некоторых случаях завышается пропускная способность поверхностных стоков.

Уравнение Коулбрука-Уайта

Уравнение Коулбрука-Уайта было разработано в 1939 году в результате экспериментов с коммерческими дренажными трубами с искусственно приданной шероховатостью внутренней поверхности. Результаты были объединены с формулами фон Кармана-Прандтля и Дарси-Вейсбаха для получения расчетного уравнения. Первоначально уравнение считалось слишком сложным для практического использования, но последующая публикация расчетных диаграмм и табличных значений позволила использовать более точное уравнение в некоторых стандартных расчетных условиях. В настоящее время для выполнения расчетов можно использовать программируемые калькуляторы и простые программы для работы с электронными таблицами Excel, что позволяет разработчикам использовать более точное уравнение во всех условиях. g = гравитационная постоянная. можно принять за 90,81 м/с2.

D = внутренний диаметр трубы

S = гидравлический уклон. Как и в формуле Мэннинга, это уклон трубы (в м/м).

vk = Кинематическая вязкость воды. Это значение можно принять равным 1,139 мм2/с для воды при температуре около 15°C.

ks = эквивалентный коэффициент шероховатости песка. Этот коэффициент описывает внутреннюю шероховатость трубы. Значение этого коэффициента должно быть получено из гидравлических испытаний материалов труб. Европейские стандарты гласят, что значения 0,6 мм и 1,5 мм используются для стоков поверхностных и грязных вод соответственно. Эти консервативные значения включают допуски на некоторое количество песка в поверхностных водах и образование шлама в стоках загрязненных вод.

Хотя уравнение Коулбрука-Уайта является более точным, чем формула Мэннинга для большинства расчетных условий, в некоторых случаях уравнение Коулбрука-Уайта не подходит. К ним относятся гофрированные трубы и трубы со значительными отложениями. Сложность уравнения Коулбрука-Уайта также означает, что оно подходит только для расчета скорости воды. Его нельзя преобразовать для расчета гидравлического градиента или диаметра трубы, когда известна скорость воды. Недавно были разработаны аппроксимации этих уравнений, которые подходят для большинства практических расчетных ситуаций, когда известна скорость воды.

Поток в частично заполненных трубах

В большинстве стандартов проектирования принято рассчитывать максимальную гидравлическую мощность дренажных труб, когда они заполнены. На самом деле максимальная пропускная способность круглых дренажных труб достигается не тогда, когда они заполнены, а когда уровень воды составляет около 94 процентов от максимальной высоты. Это связано с тем, что трение на границе раздела труба-вода замедляет движение воды и уменьшает поток. Таким образом, после отметки 94 процента отношение площади проходного сечения к длине границы раздела труба-вода снижает гидравлическую мощность. Разница между пропускной способностью круглой дренажной трубы при полном заполнении и истинной максимальной пропускной способностью составляет около 8 процентов.

Основная причина, по которой это разрешено в стандартах проектирования дренажа, заключается в том, что расчет истинной максимальной пропускной способности трубы является более сложным расчетом, и до того, как программируемые калькуляторы стали широко использоваться, считалось, что будет достаточно более простого и консервативного расчета. В настоящее время любое программное обеспечение для проектирования дренажа или даже простая электронная таблица проектирования дренажа могут мгновенно рассчитать истинную гидравлическую мощность дренажных труб. Там, где используются эти программы, часто бывает оправданным учитывать истинную мощность, а не консервативную оценку, используемую только по причинам простоты, а не для учета конкретной практической изменчивости.

Заключение

В некоторых случаях проектировщику не разрешается выбирать методологию гидравлического проектирования, поскольку это продиктовано спецификацией или национальными стандартами. Однако в большинстве случаев проектировщик должен решить, какой метод больше подходит для условий проектирования. В некоторых случаях эти две формулы примерно эквивалентны, но во многих случаях уравнение Коулбрука-Уайта дает более точные результаты там, где это необходимо. Точно так же проектировщик должен учитывать состояние частично заполненной трубы, поскольку состояние полной трубы, указанное в большинстве национальных стандартов, может быть довольно консервативным, как с точки зрения пропускной способности, так и с точки зрения минимальной скорости воды. Несколько более сложные расчеты могут привести к значительной экономии там, где критически важны гидравлические характеристики дренажных труб.

---

Стивен Вебстер () — дипломированный инженер-строитель из Великобритании. Он руководит консалтинговой компанией по гражданскому проектированию и ведет блог, посвященный проектированию гражданских и строительных конструкций. С ним можно связаться по адресу [email protected].

Решенные примеры течения жидкости

1. Главная
2. Примеры
3. Решено примеров

Важно: Файл с решением этой задачи можно открыть с помощью калькулятора расхода труб. которые вы можете скачать отдельно здесь:

Нажмите здесь, чтобы скачать калькулятор

PipDiaWaterQ, vD

Пример №1

Задача: Рассчитайте диаметр трубы, если скорость потока воды 1 м/с, а расход 5 л/мин.

Решение: Диаметр трубы 10,3 мм

Скачать решение

ПипДиаЭрК, Дв

Пример #2

Задача: Рассчитайте скорость воздушного потока, если внутренний диаметр трубы 50 мм, а расход 100 м3/ч при абсолютном давлении 3 бар и температуре 15 °C

Решение: Скорость потока 14,15 м/с

Скачать решение

ПипДиаУглекислый газ Q, vD

Пример №3

Задача: Рассчитайте диаметр трубы углекислоты с расходом 10 кг/ч. и скорость 2 м/с при абсолютном давлении 7 бар и температуре 20°С.

Решение: Диаметр трубы 11,8 мм

Скачать решение

AirFloAirQ, D, L, t, p ₁ Δp

Пример №4

Задача: Рассчитайте падение давления, создаваемое воздухом при расходе 500 м3/ч. через трубу с внутренним диаметром 60 мм и длиной 100 м. Температура воздуха 5 С, шероховатость трубопровода 0,02 мм, а коэффициент местных сопротивлений равен нулю — в трубопроводе отсутствуют местные сопротивления. Давление в начале трубопровода манометрическое 4 бар.

Решение: Падение давления: 95,67 мбар

Скачать решение

AirFloAirD, L, T, P ₁ , P ₂ , KQ

Пример №5

Задача: Рассчитайте расход воздуха через трубу с внутренним диаметром 1 дюйм и длиной 200 м. Располагаемое давление в воздушном резервуаре, из которого начинается трубопровод, равно манометр 2 бар. В конце трубопровода воздух выходит в атмосферу. Внутренняя шероховатость стенки трубы 0,1 мм. Трубопровод имеет 6 отводов. 90 градусов и радиусом 1,5 D.

Температура воздуха 15 С.

Решение: Расход: 90,713 м ³ /ч

Скачать решение

AirFloAirQ, D, L, t, K, p ₂ Δp

Пример №6

Задача: Рассчитайте падение давления, которое создает воздух при расходе 1000 кубических футов в час. через трубопровод с внутренним диаметром ½ дюйма и длиной 1000 футов, с внутренней шероховатостью стенки трубы 0,012 дюйма. Трубопровод имеет 4 локти 90 градусов и одно уменьшение в конце трубопровода до ¼“, после чего воздух поступает в открытую атмосферу.

Решение: Падение давления: 7,287 бар

Скачать решение

OrificeAirD, d, p ₁ , p ₂ , TQ

Пример №7

Задача: Рассчитайте расход воздуха через диафрагму. Внутренний диаметр отверстия 100 мм, и трубка, в которую вставлено отверстие, внутренний диаметр 200 мм. Давление перед на горловине 104000 Па, а давление за насадкой 100000 Па абс. Давление измеряется на угловых кранах. Температура воздуха 15 С.

Решение: Расход: 1374,5 м ³ /ч

Скачать решение

Отверстие для водыD, d, p ₁ , p ₂ , TQ

Пример №8

Задача: Рассчитайте расход воды, протекающей через диафрагму с внешним диаметром 120 мм и внутренний диаметр 80 мм. Измеренные давления перед и после отверстия 11000 мм H ₂ O и 10000 мм H ₂ O. Давление измеряется на отводах диаметром 1 дюйм.

Решение: Расход: 54,674 м3/ч

Скачать решение

Отверстие для водыD, d, p ₁ , p ₂ , TQ

Пример №9

Задача: Рассчитайте расход воды через отверстие с внешним диаметром 200 мм, внутренним диаметром 160 мм. Измеренный перепад давления перед дросселем составил 10729 мм вод. ст., измеренный перепад давления составил 400 мм вод. ст. Давление измеряется на угловых кранах

Решение: Расход: 155,94 м3/ч

Скачать решение

PreDropWaterQ, D, L, kr, Δp

Пример №10

Задача: Рассчитать падение давления в круглой трубе с расходом 5 м ³ /ч, длина трубы 100 м, внутренний диаметр трубы 25 мм и шероховатость трубы 0,1 мм. Текущей жидкостью является вода плотностью 1000 кг/м ³ . Местное сопротивление может быть незначительным K = 0.

Решение: Падение давления: 4,78 бар

Скачать решение

PreDropWaterΔp, D, L, krQ ​​

Пример №11

Задача: Рассчитать расход воды через замкнутую круглую трубу с внутренним диаметром 25 мм, длина трубы 100 м. Трубопровод, соединяющий резервуар на высоте 20 м над выходом из трубы с выходом воды в открытую атмосферу. Резервуар находится под атмосферным давлением. Шероховатость трубы 0,1 мм.

Решение: Расход: 3,16 м3/ч

Скачать решение

PreDropAirQ, В, Ш, Д, krΔp

Пример №12

Задача: Рассчитать падение давления на высоте 2000 м ³ /ч воздуха, проходящего через закрытую прямоугольник Шанель, чтобы открыть атмосферу. Ширина Chanel 400 мм, высота 250 мм. Chanel с шероховатостью поверхности 0,01 мм. Коэффициент местного сопротивления линии равен 3,5. Длина канала 85 м.

Решение: Падение давления: 298,96 Па

Скачать решение

HeaterWaterQ, T ₁ , T ₂ , dP

Пример №13

Задача: Рассчитайте тепловую мощность теплообменника при расходе воды 2 л/с, температура перед теплообменником 25 С, а за теплообменником 60 С. Диаметр соединительных труб 60 мм.

Решение: Тепловая мощность: 292,43 кВт

Скачать решение

Нагревательводы, T ₁ , T ₂ , dQ

Пример №14

Задача: Рассчитайте расход воды через теплообменник, если тепловая мощность теплообменник 2000 кВт. Температура перед и за теплообменником 70 С и 90 С. Диаметр соединительных труб 150 мм.

Решение: Расход: 86,173 м3/ч

Скачать решение

ChillerWaterP, T ₁ , T ₂ , dQ

Пример №15

Задача: Рассчитайте расход воды через чиллер, если мощность чиллер 2000 кВт. Температура перед и за чиллером 12 C и 7 C. Рассчитайте также диаметр соединительных труб для известного водяного скорость потока 1 м/с.

Решение: Расход: 344,96 м3/ч

Скачать решение

NatGasGasQ, D, L, t, p ₁ Δp

Пример №16

Задача: Рассчитайте падение давления, создаваемое природным газом при расходе 200 см3/ч. через трубу номинальным диаметром 2 дюйма и длиной 200 м. Температура газа 5 С, шероховатость поверхности трубопровода 0,02 мм. Вдоль трубопровода 5 отводов R=1,5D, 90 град. Давление в начале трубопровода составляет 2 бара.

Решение: Падение давления: 59,6 мбар

Скачать решение

НатГазГазД, Л, т, п ₁ , п ₂ , кр, КК

Пример №17

Задача: Рассчитайте максимальный расход природного газа через трубу с номинальным диаметром 3/4 дюйма. и длиной 200 м. Имеющееся давление от трубопровода, из которого трубопровод начинается при манометрическом давлении 500 мбар. Трубопровод соединен с газовой рампой, которая требует Манометрическое рабочее давление 200 мбар. Внутренняя шероховатость поверхности трубы 0,01 мм. Трубопровод имеет 6 отводов 90 градусов и радиусом 1,5 D. Температура природного газа 15 C.

Решение: Расход: 27 См ³ /ч

Скачать решение

NatGasGasQ, D, L, t, kr, K, p ₁ Δp

Пример №18

Задача: Рассчитайте падение давления, при котором образуется природный газ при расходе 500 млн стандартных кубических футов в сутки через трубопровод номинальным диаметром 36″, протяженностью 4 мили, с внутренней шероховатостью стенки трубы 0,0005 дюйма.
