Высота трубы относительно конька крыши

Недаром говорят, что жилой дом, как человеческий организм. Если соблюдать определенные нормы строительства и технически правильно спланировать все коммуникации, то можно избежать многих трудностей при эксплуатации.

В этой статье мы рассмотрим, как правильно разместить дымовой канал твердотопливного камина или котла относительно конька дома и какова его высота должна быть.

Какое расстояние должно быть от дымохода до конька

Ошибки при монтаже дымового канала могут создать серьезные проблемы при эксплуатации камина или твердотопливного котла. Первое, что может быть — это плохая тяга дымохода. Также возникнет проблема при разжигании, а при горении дым будет попадать в помещение. Стоит помнить, что задымленность помещения — это серьезная угроза здоровью и жизни!

Для хорошей тяги дымохода нужен ветер. Он, сталкиваясь с внешними стенками дымохода, меняет направление движения, то есть начинает двигаться в вертикальном направлении и таким образом как бы высасывает воздух из дымового канала. Если для горизонтального потока ветра будут определенные препятствия, то они могут быть причиной плохого выхода дыма из канала.

Основные технические требования к дымовому каналу

Существуют определенные требования к расположению дымового канала для твердотопливного камина или котла, которых нужно придерживаться:

Общая высота дымового канала, начиная от колосниковой решетки до высшей точки, должна быть не менее 5 метров.
Если крыша плоская, то дымоход должен быть выше на 0,5 м.
При покатой крыше дымоходный канал должен быть выше конька крыши на 0,5 метра, если расстояние по горизонтали не более 1,5 м.
Если расстояние от высшей точки крыши к дымоходу по горизонтали в пределах 1,5-3м, то высота дымохода должна быть на том же уровне, что и конек.
Верхняя точка дымохода должна быть не ниже линии, отложенной от конька под углом 10º относительно горизонта.

Лучший вариант — это расположение дымоходного канала как можно ближе к коньку, потому что:

При проектировании дома с покатой крышей мы получим нужную высоту дымового канала.
Не будет помех для воздушных потоков.
Максимальное приближение к коньку уменьшает затраты на сооружение дымового канала. Если дымовая труба над крышей выше, чем 1 м, то ее нужно укрепить с помощью растяжек.

Очень сложно вычислить высоту дымового канала в том случае, когда расстояние от конька до трубы более 3-х метров. Нужно помнить, что категорически нельзя завышать отрезок дымовой трубы над кровлей. От сильного ветра такая конструкция может разрушиться.

Можно ли проектировать вентиляционные и дымовые каналы рядом?

С эстетической точки зрения при проектировании дома все вентиляционные и дымовые каналы располагают в одном месте. Завершают дымоход общим колпаком (крышей). Если все каналы под одним общим козырьком, то труба от твердотопливного камина или котла должна пройти общий козырек и быть выше него на 30-40 см и иметь свой козырек.

← Монтаж и установка камина на дровах | Как сделать современный камин с эффектом отопления →

Высота дымохода относительно конька крыши высота трубы над крышей

Как самостоятельно рассчитать высоту трубы

Цены на сэндвич-дымоходы

~~Сэндвич-дымоход~~

Некоторые неопытные застройщики не могут самостоятельно рассчитать высоту трубы дымохода относительно конька крыши. Для расчетов необходимо иметь обыкновенный калькулятор.

Желательно на листе бумаги нарисовать эскиз ската кровли с указанием расстояния от конька до трубы.

Сделайте рисунок с указанием расстояния от конька до дымохода

Расчет следует делать только в том случае, когда оно превышает три метра. Если труба ближе трех метров к коньку, то ничего считать нет надобности.

Если расстояние от трубы до конька менее трех метров, можно не делать расчеты

Строительные нормы и правила дают фиксированные значения высоты. Если труба не далее полутора метров от конька, то она должна возвышаться над ним на пятьдесят сантиметров. Если расстояние 1,5–3,0 м, то верх трубы должен быть в одной горизонтальной плоскости с линией конька.

Высота дымовой трубы над крышей

Расчеты требуется делать только для труб, распложенных дальше трех метров от конька, а таких вариантов очень много. Главные моменты расчетов отображаются на схеме, имеющейся в СНиП и обязательной к исполнению для всех типов кровель и отопительных котлов. Нас интересует вариант, когда труба дальше трех метров от конька.

Как правильно сделать расчет?

Общее положение требует, чтобы конец трубы был на линии, проведенной над коньком под углом 10° к горизонтали. Значит, чем дальше она от конька, тем больше высота. Это аксиома расчетов. Нужно быть готовым к тому, что на длинных скатах с большим уклоном высота трубы будет очень внушительной. Для увеличения устойчивости придется устанавливать специальные растяжки.

Крепление растяжек к дымоходу

Шаг 1. При помощи лазерной рулетки замерьте расстояние от конька до основания строения и от точки выхода трубы дымохода до конька строения. Лазерная рулетка – современный измерительный инструмент, позволяющий быстро и очень точно замерять расстояние к различным предметам.

Лазерная рулетка

Прибор направляет на поверхность лазерный луч и фиксирует его отражение. Электронная программа обрабатывает полученные данные и подсчитывает расстояние с точностью до ±2 мм. В нашем случае высота конька 6 м, расстояние от трубы до конька также равняется шести метрам.

Высота конька 6 м

Расстояние от трубы до конька 6 м

Цены на лазерные рулетки

~~Лазерные рулетки~~

Шаг 2. Нарисуйте схему расчетов с указанием имеющихся величин. На схеме должна быть линия под углом 10° к горизонту от конька. Укажите линию ската крыши и горизонтальную прямую от точки выхода трубы на кровле до оси симметрии конька. Нам известна высота конька (z=6 м), острый угол прямоугольного треугольника 10° и длина большого катета (y=6 м). В результате расчетов требуется узнать величину x, именно на это расстояние должна приподниматься над скатом труба дымохода.

Схема расчетов

Шаг 3. Определите тупой угол прямоугольного треугольника. Согласно теореме Пифагора, сумма всех внутренних углов треугольника равняется 180°. Тупой угол равняется 180°-90°-10°=80°. Имея значения всех углов треугольника и длину одного катета можно несколькими способами определить величину второго катета. Формулы элементарные и изучаются в начальных классах школы. Мы выбрали один из возможных вариантов определения с помощью тангенса угла 80°.

x=y/ tan 80°=6/5,67=1,06 м

Значение tan 80° берется из таблиц.

Определение угла

Шаг 4. Определите минимальную высоту дымохода (t) отопительного котла с учетом его размещения и угла наклона ската. В нашем случае:

t=z-x=6-1,06=4,94 м

Общая длина нам не очень требуется, во время установки дымохода критически важно знать его положение относительно конька. Суммарная высота позволяет определять этот параметр

Согласно нашим расчетам, оголовок трубы должен располагаться ниже уровня конька на 1,06 м. Такой высокой точности не надо, значения можно округлить до одного метра.

Теперь следует рассмотреть более сложную ситуацию – крыша дома расположена впритык с высотным зданием.

Выбор сечения трубы для печи

Специалисты не рекомендуют простукивать керамический кирпич дополнительно для того, чтобы он встал на место. В процессе простукивания происходит образование воздушного пространства, влияющего на тягу дымового газа. Если требуется уложить 4-6 рядов кирпичей изнутри трубы, то кладка дымохода из кирпича протирается влажной тряпкой, а все швы затираются. Шов кладки обычно составляет в горизонтальном направлении 0,5 см, а по вертикали — 1 см.

Форма кирпичного дымохода для металлической печи или камина влияет на уровень гидравлического сопротивления в трубе, поэтому ее поперечное сечение может быть в виде прямоугольника или квадрата. Оптимальный вариант представляет собой круглая форма дымохода, но выложить его из кирпича своими руками довольно трудно.

Печная труба не должна иметь повороты и наклоны, поскольку эти виды элементов приводят к созданию дополнительного сопротивления воздуха. Если нельзя обойтись без поворота, его несложно оборудовать под углом 60 °. Кладка трубы предполагает обустройство оголовника, выполняемого в 1 кирпич. Выкладка верхней части осуществляется на цементно-песчаный раствор.

От выбора сечения должен зависеть уровень теплоотдачи печи или камина. Сечение может находиться в пределах 260х260 мм. К примеру, если выбранное сечение составляет 130х130 мм, то теплоотдача равна 3,5 кВт, а при сечении 130х250 мм — более 3,5 кВт. Выбирать очень большое сечение трубы для котла, печи или камина не следует, поскольку при этом теряется эффективность отопления, что приводит к уменьшению теплоотдачи.

Значение дымохода и дымовая тяга

Газы по дымоходу поднимаются самостоятельно под действием нескольких физических сил. Дым, образующийся при горении, легче воздуха, он поднимается наверх. Его легкость обусловлена температурой. Как известно, чем больше нагрет газ тем меньше молекул его содержится в единице объема и тем легче он сам по себе. Легкие газы всегда поднимаются наверх.

Кроме того, значение имеет разница давлений и температур между воздухом снаружи и газами внутри. Эта разница как бы вытягивает наружу газы из дымохода. Этот процесс называется тягой. Тяга возникает в том случае, если имеется перепад давлений. С физической точки зрения тяга — это разница давлений.

В дымоходах с естественной, пассивной тягой действует сила Архимеда. Воздух находящийся внизу максимально разрежен, поскольку имеет высокую температуру. Плотность его минимальная. Воздух наверху, снаружи дома, минимально разрежен, поскольку он холодный.

Плотность его выше. Происходит это так: тяжелый холодный воздух опускается по дымоходу вниз и выдавливает теплый легкий воздух наверх, таким образом дым поднимается по трубе и выводится наружу. Пока нагревательный прибор работает, воздух внизу трубы будет теплее, чем снаружи.

Однако разница температур — не единственный фактор, влияющий на тягу.

Рекомендуем ознакомиться: Обустройство дымохода печей — разновидности и как сделать своими руками

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10 o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10 о . Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

Для расчёта высоты дымохода, расположенного на расстоянии более 3 м от конька, крыши необходимо прочертить линию под углом 10 градусов от горизонта

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода} = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45 о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

Для того чтобы рассчитать высоту установки дымохода Н, нужно ввести всего два параметра: высоту дома от основания до конька крыши h2 и расстояние от конька крыши до дымохода L1

В указанные ячейки вводим данные из рассматриваемого примера

Программа выдаёт то же значение, которое мы получили вручную — 6,94 м

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

Программа просит задать два размера: А — расстояние от конька крыши до дымохода и h2 — высоту конька крыши от основания дома

При включении в расчёт дополнительного параметра — наличия преграды перед домом — появляются новые поля: расстояние от дымохода до преграды L и высота преграды h3

Результат выводится внизу схемы, он составляет 12,5 м

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой

Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь

Но важно не только то, что снаружи, но и то, что скрыто внутри

Прежде, чем планировать устройство дымохода необходимо определить:

Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.

Рекомендуем ознакомиться: Что из себя представляет армированные полипропиленовые трубы?

Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
От угла наклона ската кровли.
От наличия высоких деревьев и построек в непосредственной близости от трубы.
От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Высота оголовка

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7. 13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

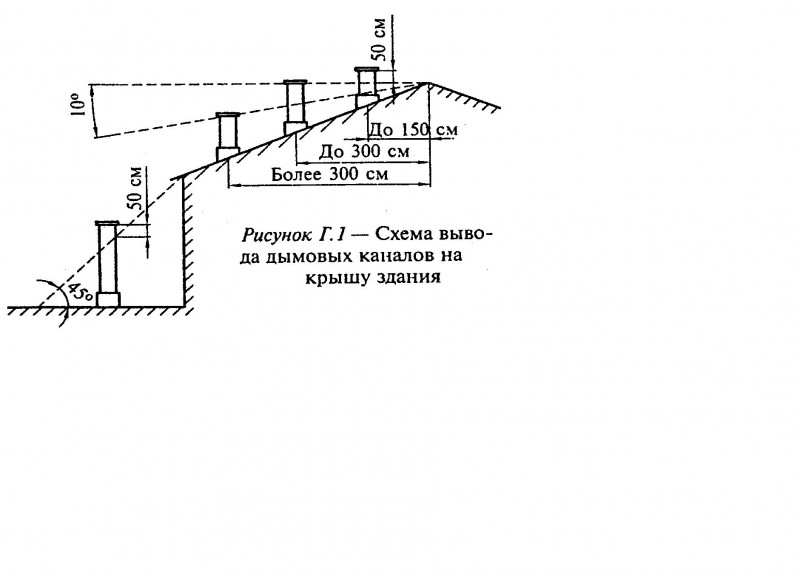

Схема выводимых каналов на крышу здания

Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

От чего зависит тяга?

Продукты горения выводятся из системы посредством тяги, которая создается в трубе. Воздух все время движется, благодаря чему вредные газы попадают наружу. От чего зависит сила тяги? Прежде всего, от высоты дымохода, а также от температурных показателей на улице и в трубе. Во время сжигания топлива температура внутри канала может достигать 250 С. При контакте с металлом горячие газы охлаждаются и температура снижается, из-за чего, собственно, и образуется стабильная тяга.

Не стоит забывать, что влага не должна конденсироваться в дымоходе, в противном случае его поверхность будет разрушена. Такое зачастую случается зимой, когда температура существенно падает. Как результат – тяга ухудшается. И для снижения уровня влажности подходит как раз подсос воздуха, образующийся в тягостабилизаторе.

Обратите внимание! Если уровень влажности окружающей среды будет высоким или же внутрь дымохода попадут атмосферные осадки, то тяга из-за этого также может ухудшиться. И чтобы предотвратить это, поверх дымоходной трубы устанавливается специальный защитный зонт. Для определения силы тяги вам потребуется обычная спичка

Зажгите ее, поднесите к открытой топке при открытом поддувале. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то имеет место обратная тяга. В данном случае топить печь нельзя, поскольку дым пойдет в дом

Для определения силы тяги вам потребуется обычная спичка. Зажгите ее, поднесите к открытой топке при открытом поддувале. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то имеет место обратная тяга. В данном случае топить печь нельзя, поскольку дым пойдет в дом.

Это часто случается при неисправном или загрязненном дымоходе. По этой причине его нужно периодически чистить и при необходимости ремонтировать.

Дельные советы

Иногда в доме есть не только отопительный агрегат, но и, к примеру, колонка либо же камин. И для каждого требуется собственный дымоход. Конечно, никто не будет строить три разных дымохода – намного проще сделать один, но соединенный с несколькими каналами, выполненными в соответствии с мощностью приборов, кол-вом дыма и типом топлива. У таких конструкций имеется ряд достоинств:

экономия жилплощади;
стабильность в функционировании всего оборудования;
экономия денег и труда.

И еще раз напоминаем, что подобными расчетами должны заниматься только профессионалы.

Подводя итоги – каковы основные требования?

С высотой дымохода относительно конька крыши мы разобрались. Остается лишь рассказать, что в целях хорошего выполнения своих функций планировании и сооружении конструкции должны соблюдаться определенные правила.

Его высота по отношению к крыше должна соответствовать конкретным нормам.
Его необходимо регулярно чистить от сажи.
Если дымоход кирпичный, то кладка должна быть максимально плотной.
Над оголовком желательно установить зонт, дабы внутрь не попадали атмосферные осадки и мусор.
Сечение трубы на протяжении всей ее длины должно выдерживаться в соответствии с размерами топочной камеры.
Тяга должна быть постоянной, по этой причине ее нужно контролировать.
При строительстве должна выдерживаться вертикальность дымохода, а также его допустимый наклон.
Материалы, используемые при этом, должны быть безопасными.

Как видим, есть ряд параметров, которые учитываются при расчете высоты дымоходной трубы. И несмотря на то, что расчеты можно сделать самому с помощью калькулятора, желательно доверить это дело профессионалам. На этом все, теплых вам зим!

Расчёт высоты дымохода

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Высота оголовка вычисляется по следующей формуле: h_{дымохода}= h_дома— S/tg80о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода}= 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Вводим параметры дома из предыдущего примера в помеченные ячейки.
После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Программа расчёта дымохода на сайте Defro.pro

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.
Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Дымоходный канал

Крайне важно, чтобы при обустройстве дымохода размеры все были правильно рассчитаны и подобран соответствующий материал. А эти параметры зависят от вида топлива, которое будут использовать. В таком случае кирпичная система подойдет для твердотопливных и газовых котлов

Ее высоту и сечение требуется корректно рассчитать, чтобы вся конструкция хорошо функционировала. Если размеры подобраны неправильно, то КПД отопительного прибора снизится, а нужная тяга способна привести к нежданным последствиям

В таком случае кирпичная система подойдет для твердотопливных и газовых котлов. Ее высоту и сечение требуется корректно рассчитать, чтобы вся конструкция хорошо функционировала. Если размеры подобраны неправильно, то КПД отопительного прибора снизится, а нужная тяга способна привести к нежданным последствиям.

В соответствии с требованиями один дымоход может обслуживать не более двух котлов отопления, и только в том случае, если его внутренние параметры дают возможность работать им параллельно. Высота канала рассечки при этом должна быть около 0,8 метра. В ситуации когда размеры больше, то КПД устройства снизится, а если меньше – тяга ухудшится, и продукты горения не будут отводиться должным образом.

Лучшей формой для дымохода считается цилиндр. Даже в кирпичные каналы устанавливаются трубы требуемого диаметра. Объясняется этот факт тем, что продукты горения вверх поднимаются спиралеобразно, поэтому цилиндрическая форма является наиболее оптимальной. Именно в таких условиях создается максимальная тяга.

Современные отопительные приборы функционируют в режиме «стоп – старт». Однако без такой трубы работать не могут, поскольку основное для них – стремительный нагрев системы до нужного показателя и перевод котла в режим ожидания. Собственно, из-за этого данные приборы считаются наиболее экономными.

Многие заблуждаются, считая, что наружный выход дымохода не влияет никак на степень комфорта в доме. Ведь канал не только выводит дым и вредные газы наружу, но и влияет на эффективность приборов отопления, расход топлива.

Чтобы расчет был правильным, учитывайте следующее:

материал для возведения дымохода необходимо выбирать исходя от вида топлива;
любое оборудование, выделяющее газы в процессе работы, нуждается в качественной вентиляции;
высота дымохода по отношению к коньку крыши, сечение и конструкция зависят от функциональности отопительных приборов в помещении.

Основные критерии высоты дымоходной трубы:

местоположение канала на крыше относительно конька;
сила и интенсивность ветра в определенном регионе. Здесь также следует учесть среднестатистическую толщину покрова снега;
угол наклона кровли;
наличие или отсутствие рядом с дымоходом больших деревьев и сооружений.

Так, если канал от конька выходит на расстоянии 50 см, то требуется, чтобы он возвышался над ним минимально на такую же высоту. Как показывает практика, это наиболее оптимальный способ расположения конструкции.

Высота дымохода относительно конька крыши: расположение трубы и нюансы монтажа, как сделать дымоход и как установить через крышу, как правильно вывести

При строительстве дома, внутри которого находится камин, печь или любое другое отопительное оборудование с подачей твердого топлива, ни в коем случае нельзя забывать о дымоходе, который предназначен для вывода из дома продуктов горения. При выборе его высоты относительно конька крыши необходимо учитывать нормы обеспечения выхода продуктов горения.

Особенности и требования

В крупных городах плохая экология и высокие показатели загрязнения, поэтому монтаж трубы должен производиться на уровне, несколько превышающем установленные нормы и показатели. В небольших городах можно использовать стандартные стандарты.

Согласно требованиям пожарной безопасности для котельной высоту трубы через крышу следует устанавливать: не менее 500 мм от высшей точки кровли;

при расположении трубы на расстоянии 1500–3000 мм от конька кровли ее уровень должен соответствовать уровню кровли;

при высоте дымовой трубы выше 3000 мм от конька ее устанавливают под углом 10 градусов относительно вершины кровли;

минимальный дымоход должен быть на 1 м выше крыши

Устройство

Труба монтируется ровно и обязательно вертикально. Отклонение должно быть не более 30 градусов на метр. Но внутренний раздел не должен подвергаться изменениям.

Если дымоход выполнен из кирпича, кладка кирпича выполнена плотной, а поверхность тщательно выровнена изнутри, все остатки раствора необходимо тщательно удалить.

Внизу дымоход оборудован карманом с дверцей глубиной не менее 20 см, благодаря которому трубу можно очистить от копоти. В перекрытиях между этажами вокруг дымохода устраивают противопожарную изоляцию, при деревянной системе она должна быть не менее 30 см, при бетонной – 5 см.

Преимущества и недостатки
Дымоход имеет повышенный КПД благодаря хорошему точечному усилию. Его можно устанавливать не только в бетонных домах, но и в кирпичных и деревянных, так как он соответствует нормам пожарной безопасности. К достоинствам дымохода также можно отнести следующие характеристики:
длительный срок службы;
простота обслуживания;
сажа оседает на стенах в минимальных количествах;
вес небольшой, поэтому не нужно делать мощный фундамент;
дымоход не влияет на площадь дома;
не нужно делать проходы через потолок и крышу.
Но у дымохода есть несколько отрицательных свойств. В первую очередь тем, что он находится на улице, соответственно подвергается воздействию всех погодных условий, солнечных лучей, перепадов температур. Они негативно сказываются на конструкции, из-за чего ее необходимо дополнительно обрабатывать. Трубная арматура устанавливается в стену, ее устойчивости следует уделять большое внимание, иначе она может разрушиться.
Следует учитывать, что дымоход необходимо утеплять, что влечет за собой большие денежные затраты.
Виды
Расположение дымоходов следующее:
настенные — устанавливаются внутри капитальных стен;
коренной — заселён в отдельную структуру;

наружный — устанавливается на фасад дома.
Для кирпичных зданий специалисты рекомендуют использовать пристенные дымоходы, так как они не требуют применения дополнительных материалов. Труба такого типа изготавливается самостоятельно вместе со строительством здания. Отопительное оборудование по способу отвода газов подразделяется на конструкции с естественной и принудительной подачей.
В случае естественного горения котел оснащен встроенным вентилятором, а в форсированном режиме он создается в дымоходе. Во втором случае специалисты рекомендуют установить небольшой коаксиальный дымоход.
Стена Местный открытый

Различают одностенные дымоходы, которые изготавливаются из нержавеющей трубы толщиной от 0,6 до 1,0 мм. Их устанавливают внутри дома или кирпичных каналов, их теплоотдача обеспечивает дом дополнительным теплом.
Трубы двустенные изготавливаются из двух слоев нержавеющей стали, между которыми устанавливается негорючая изоляция. К преимуществам такой конструкции можно отнести экономию температуры и высокую скорость прохождения газов. Конденсат практически не образуется, а к внутренней установке требования минимальны. Но эта конструкция очень высокая.
Одна стена Двустенные
Материалы
Дымоходы изготавливаются из различных материалов.
каждый из которых имеет как преимущества, так и недостатки.
Кирпич — такой дымоход отличается долговечностью, высокой теплоемкостью и безопасностью. Но монтаж такой конструкции занимает довольно много времени и требует немалых финансовых вложений. Структура кирпичного дымохода пористая, из-за используемой на стенках глины скапливается конденсат, что негативно сказывается на устройстве.
Асбоцемент — подходит для газов, температура которых не превышает +300 градусов. Установка недорогая и не требует особых усилий. Стоит отметить небольшой вес конструкции. Но такой дымоход нужно часто чистить от сажи, к тому же он не термостойкий.
Кирпич Асбоцемент

Керамика – появилась на рынке не так давно, но максимально быстро завоевала большую популярность. Он включает в себя 3 компонента: огнеупорную керамику, негорючую изоляцию и бетонный короб. Среди преимуществ керамического дымохода необходимо выделить устойчивость к температуре, круглое сечение и гладкую поверхность, простой монтаж, долгий срок службы. Но установка будет дорогая.
Гофра стальная — изготовлена из гибкой трубы из стальной ленты. Применяется для золочения криволинейных дымоходов из кирпича. Он прост в установке и обслуживании, но не долговечен.
Полимер — Простота монтажа, небольшой вес, гибкость и долговечность. Он не имеет теплоизоляции, а также характеризуется низким уровнем прочности.

Сталь Керамический Полимерный
Выбор формы и сечения
При монтаже трубы стоит обращать внимание не только на ее высоту, но и на сечение и внутреннюю форму. Он бывает круглым и прямоугольным. Эти характеристики очень важны при эксплуатации отопительных приборов и их эффективности. Всем известно, что теплый воздух при нагревании поднимается вверх. И чем ближе к улице, тем быстрее остывает — так создается тяга. Многие думают, что большой участок трубы должен обеспечивать хорошую тягу, но на самом деле это не так.
Чем больше внутреннее сечение, тем быстрее остывает воздух, из-за чего в большом количестве образуется конденсат.
Из-за него качество тяги далеко не самое лучшее.
Из этого следует, что если сделать трубу выше, ее сечение уменьшится, тяга будет слишком большой, что приведет к потере КПД печи или камина. Подача холодного воздуха снизу будет увеличена, а комфортного уровня тепла в доме не будет. На обогрев помещения потребуется больше времени и топлива. Если дымоход высокий, а сечение маленькое, то это может привести к попаданию угарного газа и дыма в частный дом.
Для обеспечения качественного функционирования утеплителя и во избежание нежелательных последствий необходимо тщательно проводить все расчеты, касающиеся сечения, с помощью специального калькулятора. Но лучше всего пригласить опытных специалистов.
Лучшей формой дымохода является цилиндр. При работе дымохода стенки прогреваются неравномерно, из-за чего дым и угарный газ выходят завихрением вверх по центральной оси. Если используются трубы прямоугольного сечения, в углах образуются завихрения, не обеспечивающие хорошей тяги. Дымоход такой формы подходит для отопительных приборов, не требующих сильной тяги.
Как рассчитать?
Для предотвращения нежелательных последствий необходимо точно рассчитать высоту дымохода относительно конька крыши. На размеры трубы влияют такие факторы, как:
расположение дымохода относительно конька крыши;
угол крыши;
расположение зданий и деревьев вблизи здания;
погода.
Выбирая правильную высоту дымохода, необходимо обратить внимание на следующие моменты:
Высота всего дымохода должна быть не менее 5 м. Для домов без чердаков допускается меньшая высота;
над плоской крышей труба должна возвышаться не менее чем на 50 см;
если расстояние от выхода дымовой трубы до края конька колеблется от 1,5 до 3 м, то оголовок трубы должен быть вровень с кровлей или немного возвышаться над ней;
если рядом расположены небоскребы, то дымоход должен быть выше самой высокой точки соседнего здания.
Расчет высоты дымохода относительно конька крыши можно выполнить графически в три этапа, например:
на чертеже дома необходимо отбить оси по коньку и по предполагаемому расположению трубы;
на верх кровли устанавливается 10-градусный угол. Линия от угла проводится до пересечения с осью дымохода;
если полученная высота соответствует всем строительным нормам, дымоход устанавливается на отведенное место.
Самостоятельно выполнить расчеты несложно, но во избежание выхода из строя трубопровода лучше обратиться за помощью к специалистам. Ведь одна малейшая ошибка может привести к необратимым последствиям.
Советы и подсказки
Иногда в дополнение к печке камину или газовой плите нужен дым. Конечно, для каждого прибора вывести дымоход не вариант. В этой ситуации специалисты рекомендуют делать комбинированную трубу с несколькими каналами, обязательно учитывать мощность каждого устройства, а также вид топлива и количество выводимой продукции.
Учитывая общие рекомендации профессионалов, можно добиться качественной работы и оформления устройства, а именно:
при монтаже кирпичного дымохода кирпичная кладка должна быть плотной;
чтобы не было большой нагрузки на здание, на чердаке предусмотреть переход на трубы;
устанавливать металлоасбестовую трубу рекомендуется только вертикально;
чтобы в дымоход не попала грязь и птицы, сверху надевается специальный зонт;
при высоте конструкции более 1,2 м ее необходимо дополнительно скрепить раскосами.
Монтаж отопительных приборов и дымоходов – сложная работа, от которой зависит не только тепло в помещении, но и безопасность людей. Поэтому, если вы не уверены в своих силах, лучше заказать услуги опытных специалистов.
О том, как выбрать и рассчитать высоту дымохода, смотрите в видео ниже.
