Разделка дымовой трубы в потолке бани: Потолочная разделка дымохода в бане

Как проложить дымоход в бане через крышу. Готовые разделки

Содержание

1. Как проложить дымоход в бане через крышу. Готовые разделки
   • Как провести трубу через кровельный материал
2. Дымоход в бане из стальной трубы. Как правильно сделать дымоход для бани — виды и особенности дымоходных каналов из различных материалов
   • Виды дымоходов и требования предъявляемые к ним
3. Проход дымохода через шиферную крышу. Раствор из цемента с асбестом
4. Проход дымохода через крышу из профнастила. Как вывести трубу через крышу из профнастила
5. Дымоход через крышу своими руками. Конструктивные элементы узла примыкания крыши к дымоходу
6. Как сделать дымоход в бане через потолок. Виды дымоходных труб для бани
7. Дымоход в бане из обычной трубы. Дымоход в бане: конструкция, схема и установка дымохода банной печи
   • Виды дымоходов
   • Из кирпича
   • Из керамики
   • Из стекла
   • Из асбеста
   • Из стали
8. Проход дымохода через крышу из металлочерепицы. Вывод трубы дымохода через крышу из металлочерепицы
   • Замеры и расчеты
   • Как прорезать отверстие
   • Пожарная безопасность
   • Способы вывода трубы через крышу, покрытую металлочерепицей
   • Как выполнить прямоугольный выход печной трубы

Как проложить дымоход в бане через крышу. Готовые разделки

Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.

То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:

• Защита перекрытия от нагрева .
• Защита от образования конденсата внутри дымохода, который негативно влияет на металл за счет образования очагов коррозии.

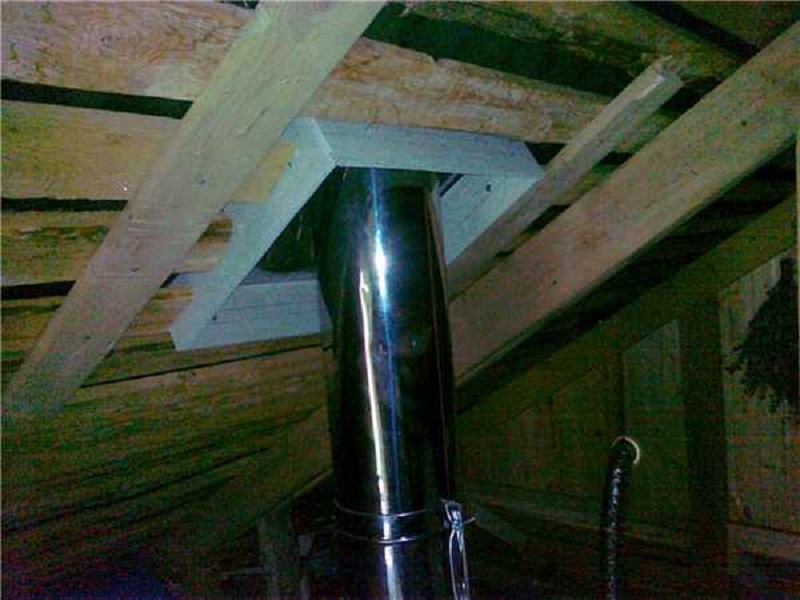

На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.

Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru

Теперь о выходе дымохода в бане через крышу.

Как провести трубу через кровельный материал

Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.

Дымоход в бане из стальной трубы. Как правильно сделать дымоход для бани — виды и особенности дымоходных каналов из различных материалов

Наиболее сложным при строительстве бани является монтаж дымохода. Люди, не имеющие соответствующего опыта, предпочитают заказывать готовые дымоходы для банных печей, благо на современном рынке имеется масса различных вариаций подобной продукции.

Тем не менее труба для бани может быть изготовлена и установлена самостоятельно, в этом нет ничего сложного, главное – правильно определиться с материалом и действовать в соответствии с инструкциями, представленными ниже.

Трубы для бани имеют массу классификаций. Например, в зависимости от месторасположения они могут быть внешними и внутренними. Первые монтируются вне помещения, что позволяет высвободить немалое количество пространства и частично исключить возможность получения ожогов.

Такие трубы для бани имеют и существенный недостаток: вы в буквальном смысле будете протапливать улицу.

Дымоходные трубы для бани, расположенные внутри помещения, следует монтировать особо тщательно, соблюдая все правила. Монтаж дымохода в бане, произведенный с малейшими нарушениями, может являться причиной серьезных последствий: начиная от возгорания и заканчивая удушьем.

Не менее распространенной является классификация, опирающаяся на материалы, из которых изготавливаются дымоходы для бани. В нее включены следующие виды дымоходных каналов:

• кирпичные;
• модульные из нержавеющей стали, имеющие один или два контура;
• гофрированные;
• керамические;
• полимерные и т. д.

Ниже описаны все виды дымохода бани. Помимо этого имеется масса полезной информации, которая наверняка облегчит монтаж конструкций.

Виды дымоходов и требования предъявляемые к ним

Дымоход для банной печи должен соответствовать ряду требований. Малейшее несоответствие может стать причиной слабой тяги. Поэтому выполняя устройство дымохода в бане, следует обращать внимание на следующие факторы:

• Лицевая сторона трубы не должна иметь повреждений. Следствием этого может стать чрезмерное образование конденсата.
• Внутренняя поверхность должна быть гладкой. Различные неровности поспособствуют быстрому накоплению сажи и гари.
• Дымоход в бане своими руками или с привлечением специалистов обустраивается не только в вертикальной, но и в горизонтальной плоскости. Благодаря этому, тепло в буквальном смысле не вылетает в трубу, при этом каждая горизонтальная составная часть дымоходного канала не должна иметь длину свыше 1000 мм. В противном случае тяга будет слабой.
• Дымоходы для банных печей, монтируемые через перекрытия, в обязательном порядке должны оснащаться противопожарными конструкциями. Например, стальные и керамические дымоходы размещаются в специальных коробах.
• Решая, как установить трубу в бане – через потолок или стену, не в последнюю очередь следует задумываться о диаметре трубы. Он напрямую зависит от мощности печи и, как правило, варьируется в пределах от 100 до 350 мм.
• Часть дымоходного канала, расположенная вне здания, должна быть выполнена из прочных долговечных материалов, способных сопротивляться агрессивному воздействию окружающей среды (дождю, ветру, снегу и т. д.). В большей мере это касается труб, установленных вне помещения. В такой ситуации труба в бане через потолок и крышу имеет больше преимуществ, ведь вне помещения находится лишь ее малая часть.

Проход дымохода через шиферную крышу. Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.

Проход дымохода через крышу из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под

Дымоход через крышу своими руками. Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Как сделать дымоход в бане через потолок. Виды дымоходных труб для бани

Дымоход для бани выбирается в зависимости от материала печи – с металлическими каменками монтируют стальные и сэндвич-конструкции, иногда встречаются старые асбоцементные. Каменка для бани обычно небольшая, вместе со стальными печками не используют ни кирпичные, ни керамические дымоходы. Исключение – если в баню переделывают старый домик с кирпичной трубой по центру.

К печкам из кирпича допускается установка дымоходов любого типа: кирпичные, сэндвич, керамика, стальные, асбоцементные. Кирпичные конструкции более громоздкие, для них чаще применяют кирпичные либо керамические трубы. Но и на них можно установить стальные утепленные трубы или сэндвич-конструкции. Довольно серьезный недостаток кирпичных и керамических труб в том, что они требуют стационарного фундамента.

Для бани практична установка именно стальных каменок – они быстрее нагреваются, быстрее отдают тепло камням, воде в нагревательном баке, самому помещению бани. Баню используют нечасто и не очень долго, поэтому именно металлические конструкции оптимально удовлетворяют требованию быстрого разогрева каменки и помещения бани.

Металлические трубы в бане легче вывести вверх через потолок и крышу, к тому же их можно использовать для дополнительного обогрева. Баня обычно не требует длительного обогрева, в установке современных печей длительного горения необходимости нет. После банных процедур баню нужно просушивать – еще некоторое время баньку подогревают горячие камни (у них очень большая теплоемкость) и горячий бак с водой.

Итак, типы дымоходов для бани:

1. Коренные с собственным отдельным фундаментом, обычно кирпичные или керамические.
2. Насадные. Дымоотвод вертикально «насаживается» на выходной патрубок. Выше конструкции обычно подвешивают на стену.
3. Встроенные в несущие стены. Типичный пример – установка дымохода в стене старых небольших домов и летних кухонь с печным отоплением.
4. Подвесные. Легкие сэндвич-трубы обычно подвешивают к стенам дома.
5. Сейчас начали применять коаксиальные дымоходы – «шидель», или «труба в трубе». Отходящие газы нагревают воздух, поступающий в камин или котел. Типичный пример – горизонтальные трубы для газовых котлов. Вертикальные коаксиальные конструкции применяют для больших отопительных агрегатов, в банях обычно не используют. В большинстве случаев тепло отходящих газов стараются передать воде в нагревательном баке или камням в каменке.

Дымоходы для бани бывают из следующих материалов (материалы определяют их конструкцию):

1. Кирпичные. Применяют редко, иногда используют готовые встроенные дымоходы от демонтированных печек. В кирпичный короб требуется установка короба из нержавеющей стали. Старые кирпичные борова на чердаке и над поверхностью крыши необходимо утеплить.
2. Керамические. Нужен фундамент, для каменок в бане применяют редко.
3. Асбоцементные. Установка новых асбоцементных труб нежелательна, но иногда встречаются старые дымоходы из асбоцементной трубы. По возможности их нужно заменять современным сэндвичем.
4. Стальные. Иногда монтируют однослойные трубы с самодельным утеплением, но это уже прошлый век. Лучше переплатить и смонтировать качественные трехслойные сэндвич-дымоходы.

Дымоход в бане из обычной трубы. Дымоход в бане: конструкция, схема и установка дымохода банной печи

Дымоход — вертикальная инженерная конструкция, установленная внутри или снаружи бани. Предназначен для отведения продуктов сгорания топлива в атмосферу путём естественной или принудительной тяги. Правильная установка — гарант бесперебойной работы всей теплогенерирующей банной системы.

Виды дымоходов

Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

Из кирпича

Кирпич — отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич — негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:

1. Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
2. Несовместимость. Современные бани наиболее часто оборудуют металлическими печами , с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
3. Монтаж. Работа с кирпичной кладкой — сложный процесс, требующий определённых навыков. Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.

Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

Из керамики

По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.

Имеются и недостатки:

• относительная дороговизна;
• необходимость заливки фундамента;
• «съедание» полезной площади парилки.

Внимание! В соответствии с разновидностью наружных блоков дымоходы из керамики бывают одно- или двухканальными. Практичность такой конструкции трудно переоценить в случае соединения системы дымоотведения с двумя печами . Такое решение актуально в просторных банях большой площади с нескольким количеством изолированных помещений.

Из стекла

Стекло — универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне. Однако важно учитывать высокую стоимость материала и работ по его последующей установке.

Из асбеста

Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.

Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.

Из стали

Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:

1. «Чёрное» железо

С целью экономии можно выбрать «чёрное» железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:

• прочности;
• устойчивости к огню и механическим воздействиям;
• высокого уровня теплоотдачи;
• длительного эксплуатационного срока.

Среди минусов важно отметить:

• тяжёлая масса;
• уязвимость к коррозии;
• сложность монтажа.

Обратите внимание! Стальные дымоходы из «чёрного» железа — отличный вариант для металлических печей , выполненных из толстого листового материала.

Источник: https://detali-interera.ru-land.com/stati/ustanovka-dymohoda-v-bane-cherez-potolok-i-kryshu-pravila-bezopasnosti

Проход дымохода через крышу из металлочерепицы. Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату .

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Источник: https://detali-interera.ru-land.com/novosti/prohod-cherez-kryshu-dymohoda-normy-i-trebovaniya

листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки. Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке: Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту. Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег. Схема монтажа в разрезе Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком. Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила. Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность. Монтаж круглой трубы Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом. ВАЖНО!

Монтируем правильно дымоход

Хомут

Хомут разнополочный – предназначен для крепления между собой элементов дымохода, используется для улучшения герметизации на стыках. Является обязательным элементом системы.

Разнополочный говорит нам о том, что у него разный размер полок, так что большую полку помещают на меньший участок трубы -папа, а меньшую полку на маму. Важно не перепутать, так как иначе хомут не будет выполнять своих функций. Проверить где меньшая, а где большая полка можно с помощью ручки или карандаша, держим карандаш горизонтально, вешаем на него хомут, в какую сторону наклоняется хомут там и меньшая полка. На одностенный дымоход, собранный по конденсату, монтируется меньшей полкой вверх, большей вниз. На сэндвичи-наоборот, большей полкой вверх, меньшей вниз.

 Хомуты эластичны и устойчивы к поперечным перегибам, так что вы сможете с лёгкостью установить их на уже смонтированный дымоход.



Крышная разделка

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара.

Выводят дымоход сэндвич сквозь отверстие в патрубке крышной разделки, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов.

Важно знать, верхний край фартука крышной разделки обязательно заводят под вышележащий лист шифера или металла.

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак крышной разделки натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Для мягкой кровли, к примеру, битумной черепицы, применяют два типа примыкания — закрытое и открытое. В основном, первый вариант используется довольно редко, так как он сложен при установке и не совсем практичен в использовании, поэтому, мы поговорим о втором методе. В этом случае, дымоотводы примыкают к кровле по тому же принципу, что и металлочерепица, т. е., при помощи фартука крышной разделки и разных герметиков. Только вот фартук крышной разделки для мягкой кровли дымохода делают не из металлического материала, а из ендового ковра, который укладывают под битумную черепицу.

Суть укладки мягкого фартука крышной разделки в том, чтобы черепица с ним полностью сливалась, а в местах стыков кровельных материалов к ковру не было затеканий. И, кроме этого, вода не должна спускаться на чердак по трубе камина/печи, следовательно, на крышную разделку от ковра нужно сделать напуск.

Для фиксации используются разнообразные битумные мастики, хотя не все из них хороши— через некоторое время материал отслаивается, и тогда вода будет проникать сквозь трещины. Исходя из практики, можно отметить, что с этой задачей отлично справляется тот же клей К-36, который может прослужить достаточно долго, не боясь температурных перепадов, влаги и ультрафиолетового излучения.



ППУ

Для прохода дымовой трубы через любые конструкции можно использовать готовое потолочно-проходное устройство. Потолочно проходное утройство используется как для прохода через потолок, так для прохода через стены. Его выбирают исходя из наружного диаметра трубы. Перед установкой это устройство прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией, либо используют уже готовые решения ППУ с минеритом, в котором роль теплоизоляции берёт на себя минерит.

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000^оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того, желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной. Необходимо помнить, что расстояние от дымохода до стены из горючего материала должно быть не менее 500мм, до стены из не горючего материала 380мм.

Заизолировав устройство прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного устройства с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленное устройство прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно). Для большей пожарной безопасности заполняете ППУ теплоизоляцией, примерно наполовину.



Высота дымохода относительно конька крыши

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см.  В таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2013, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота дымохода над кровлей составляет минимум 50 см. На скатных кровлях в случае расположения дымохода на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если дымоход расположен в пределах 1,5–3 метров от конька, то его высота не может быть ниже его или парапета. Когда дымоход находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Запчасти для каминов и печей: смотрите здесь

Смотрите также статью Мастер флеш для дымохода

404 Не найдено — Детали для кухни и ванной ZLINE

404 Не найдено — Детали для кухни и ванной ZLINE

Извините! Страница, которую вы ищете, не может быть найдена.

Вернуться на домашнюю страницу

Воскресенье, понедельник, вторник, среда, четверг, пятница, суббота

Январь, февраль, март, апрель, май, июнь, июль, август, сентябрь, октябрь, ноябрь, декабрь

Недостаточно товаров. Осталось только [макс.].

Просмотреть список желанийУдалить список желаний

Добавить примечание к заказуРедактировать примечание к заказу

Расчетная стоимость доставки

Страна

Почтовый индекс

Добавить купон

Код купона будет работать на странице оформления заказа

Фильтр

0Корзина

Поиск

		$0.00
		Перевозки
		Общий

---

United States—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau SAR ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSaint MartinSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

AlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces AmericasArmed Forces EuropeArmed Forces Pacific

из сэндвич-труб через крышу или из нержавейки

Строительство бани собственники, как правило, осуществляют самостоятельно. Самостоятельный монтаж сэндвич-труб в бане – простой и технологичный способ обустройства дымохода. Данная конструкция имеет преимущества и недостатки перед другими вариантами систем дымоудаления.

Содержание

1. Требования к системам дымоудаления
2. Условия правильной работы дымохода
3. Varieties of chimneys
4. External option
5. Internal structures
6. What material to choose
7. Asbestos cement
8. Black metal
9. Brick
10. Ceramics
11. Glass
12. Sandwich elements
13. Arrangement of an internal chimney
14. Design
15. Подготовка переходов
16. Монтаж
17. Частые ошибки

Требования к системам дымоудаления

В деревянной бане дымоход устанавливают с соблюдением правил техники безопасности

Дымоходы нужны не только для отвода продуктов горения за пределы помещения бани. Кроме этой задачи, они должны отвечать следующим требованиям:

• быть герметичными, чтобы ядовитые газы не просачивались в помещения, где находятся люди;
• снижают вероятность образования реверсивных взбросов;
• обеспечивают энергосбережение и энергоэффективность, т. е. способствуют минимальным потерям тепла на нагрев наружного воздуха;
• быть простыми в уходе, а именно не препятствовать удалению копоти и нагара;
• исключают воспламенение близлежащих горючих предметов и кровли;
• создают условия для минимального количества конденсата на внутренней поверхности трубы;
• надежно защищают от риска ожога при случайном прикосновении.

Выполнение всех требований достигается правильным проектированием, подбором материалов и соблюдением технологии монтажа.

Условия правильной работы дымохода

Способы монтажа дымохода

Для выполнения всех функций при монтаже сэндвич-труб для дымохода в бане соблюдается ряд условий:

• минимальная высота от колосника печи до верхнего среза должно быть не менее 5 метров;
• по всей длине не допускается более 3-х поворотов на угол более 30°;
• длина горизонтального участка не должна превышать 1 метра;
• внутренний диаметр рассчитывается исходя из объема топочной камеры, если дровяная печь самодельная;
• зазор должен быть не меньше выходного отверстия для сборных печей.

Требования пожарной безопасности влияют на конструкцию и выбранные материалы.

Разновидности дымоходов

По способу монтажа различают внутренние, наружные, комбинированные дымоходы. Тип определяется тем, какая часть трубы находится внутри или снаружи помещения. У каждого типа есть преимущества и недостатки.

Внешний вариант

Внешний дымоход для печи в бане

Конструкция состоит из небольшого вертикального входа, горизонтального (или наклонного) выхода через стену и крайней части, закрепленной на стене или построенной как самостоятельная конструкция.

Преимущества схемы наружного отвода продуктов горения:

• низкая пожароопасность — горячая труба не проходит через деревянный пол и кровельную обшивку;
• простота конструкции при использовании многослойных труб;
• снижена стоимость теплоизоляции переходов через перекрытия и крыши;
• дымоход не занимает много внутреннего пространства.

Наружные дымоходы имеют недостатки, особенно заметные в холодное время года:

• труба долго нагревается, из-за чего тяга возникает не сразу;
• зимой по внутренней поверхности стекает конденсат, что приводит к коррозии железных труб или постепенному разрушению кирпичных;
• холодные стенки замедляют процесс горения, часть веществ осаждается на внутренних стенках в виде нагара;
• из-за нагара требуется частая чистка дымохода.

Самодельные металлические дымоходы малопривлекательны на фасадах зданий, поэтому если важен внешний вид, приходится покупать заводские комплектующие.

Внутренние конструкции

Внутренний дымоход в бане через крышу

Схема устройства внутреннего дымохода соответствует наименованию

В подавляющем большинстве случаев дымоход проходит вертикально вверх, с пересечением потолков и крыш.

Внутренний вариант имеет существенные преимущества:

• отсутствие витков улучшает сцепление;
• дымоход быстро нагревается, что снижает копоть и копоть;
• по большей части отсутствует разница температур между наружной и внутренней поверхностями, что снижает количество стекающего конденсата;
• часть трубы находится внутри помещения, ускоряя прогрев парилки, что снижает потребление электроэнергии.

Недостатком является повышенная стоимость теплоизоляции стыка пола и кровли. Они покупают готовые нарезки или делают их самостоятельно.

Смешанный тип относится к каналам дымоудаления, расположенным внутри кирпичных стен. Из-за сложности конструкции и необходимой большой толщины стен в частных постройках такой тип дымохода встречается редко.

Какой материал выбрать

Кирпичный дымоход в деревянной бане

Для изготовления дымоходов используются заводские и самодельные элементы.

Правила устройства дымоходов и требования к микроклимату помещений описаны в СНиП 60.13330 от 2016 г. Название руководящего документа «Отопление, вентиляция и кондиционирование».

Кодекс определяет нормы устройства печного отопления только для мест с постоянным пребыванием людей, однако игнорировать нормы в редко посещаемых банях не рекомендуется. Несоблюдение может привести к травме или пожару.

Популярными материалами для изготовления дымоходов являются: асбестоцементные изделия, черный металл, кирпич, керамические трубы, нержавеющая сталь. Экзотический вариант стеклянных дымоходов. СНиП

СНиП 41-01-2003 допускает применение для изготовления труб жаростойких бетонов, огнеупорных кирпичей, асбестоцементных или сэндвич-элементов из нержавеющей стали.

Установка дымоходов из других материалов нарушает требования СНиП, а виновником ущерба будет признан собственник здания.

Асбестоцементные

Для дымохода можно использовать асбестоцементные трубы

Основная положительная сторона асбестоцементных труб – их низкая стоимость.

Трубы изготавливаются только на производственных линиях; изделия отличаются точными геометрическими размерами и качественным составом сырья.

В качестве доборных элементов промышленность выпускает только прямые муфты, что затрудняет изготовление поворотов.

Для резки используйте ножовку по металлу или болгарку с отрезным кругом по камню – это упрощает монтаж банной печи с дымоходом своими руками.

Возможные варианты использования:

• прямые вертикальные участки внутреннего дымохода;
• вертикальные линии во внешних макетах.

При втором применении асбестоцементная труба должна быть утеплена:

• обмотка рулонными материалами с последующей установкой защитных металлических кожухов;
• кирпичная кладка.

Такие конструкции резко удорожают строительство, что минимизирует экономию при покупке самой асбестовой трубы.

Черный металл

Металлический дымоход не очень безопасен — рекомендуется изолировать его изоляцией

Тонкие листы черного металла в процессе нагрева раскаляются докрасна, что может вызвать ожоги и пожары. При этом железо быстро выгорает, а просочившиеся газы могут вызвать отравление.

Не рекомендуется делать дымоход из обычного железа даже в редко топимой бане. Через короткое время придется заменить всю конструкцию.

Кирпич

Кирпичные дымоходы присущи капитальным зданиям.

Среди положительных свойств отмечают:

• низкая температура наружной стены, исключающая ожоги и пожары;
• привлекательный внешний вид;
• длительный срок службы благодаря большой толщине стенки и минимальному количеству конденсата.

Данные конструкции имеют много недостатков:

• потребуется строительство капитального фундамента;
• стены должны быть тщательно оштукатурены – на шероховатых поверхностях быстро оседает копоть, требующая частой уборки;
• труба долго нагревается, не отдавая тепла внутрь помещения, что приводит к повышенному расходу дров;
• Для строительства наружных дымоходов потребуются навыки каменщика.

Кроме того, потребуются большие затраты на закупку стройматериалов.

Керамика

Керамический дымоход

Керамические дымоходы следует воспринимать как маркетинговый ход.

В реальности построить дымоход только из керамических труб не получится. Потребуется внешний защитный слой из кирпича или утеплителя.

Таким образом, керамические детали используются в качестве дымоходных вкладышей.

Среди преимуществ такого конструктивного решения:

• гладкие внутренние стенки, на которых слабо задерживается копоть, что снижает частоту уборки:
• низкая теплопроводность способствует малому количеству конденсата, способствует скорейшему нагреву труба и выход печи на рабочий режим.

Аналогичным образом работают полимерные дымоходы, которые также представляют собой не что иное, как вкладыши в магистральную трубу.

Стекло

Стекло в дымоходах – экзотика, распространение которой ограничено из-за высокой цены.

Стеклянные трубы нельзя ставить на выход печи; необходим переход около 1 метра от других материалов.

Сэндвич-элементы

Дымоход можно собрать из сэндвич-труб

Собрать трубу для бани из сэндвич-элементов под силу любому строителю.

Сэндвич-трубы состоят из трех слоев: наружного и внутреннего из нержавеющей стали, между которыми находится слой теплоизоляции. Элементы выпускаются различного диаметра, что позволяет подобрать изделия для печей разной мощности.

Для создания дымохода необходимой конфигурации приобретаются детали различной длины и дополнительные элементы, которыми являются зольники, уголки и повороты.

Преимущества материала:

• пожаробезопасность, так как внешний слой не нагревается до опасной температуры;
• материал не выделяет вредных веществ;
• простая сборка;
• Цена сопоставима с обустройством утепленных труб из асбестоцемента;
• минимальное количество конденсата благодаря хорошей теплоизоляции;
• гладкие внутренние стенки;
• привлекательный внешний вид;
• наличие сборных и изготовленных срезов.

При самостоятельном монтаже необходимо учитывать рекомендации производителя и опытных строителей.

Устройство внутреннего дымохода

Перекрытие делается из соображений безопасности.

Монтаж состоит из нескольких этапов:

• проектирование;
• подготовка переходов через строительные конструкции;
• установка кронштейнов;
• сборка конструкции;
• изоляция крыши и пола;

Тестовый запуск завершает процесс.

Дизайн

От правильно выбранного решения зависит работоспособность и простота обслуживания дымохода.

Важным параметром, учитываемым при проектировании, является внутренний диаметр трубы. Минимальное внутреннее сечение зависит от мощности печи: для устройств до 3,5 кВт выбирайте сечение 140х140 мм или внутренний диаметр 150 мм. Печи от 3,5 до 5,2 кВт комплектуются дымоходами 140х200 мм (или диаметром 200 мм).

Задвижки для любых печей должны быть не менее 15х15 см. Расстояние от трубы до стен из горючих материалов 260 мм, до кирпичных или блочных конструкций 200 мм.

После пробной печи измеряется температура окружающих предметов. Если она выше 40°С, то дополнительно укладывается негорючий теплоизолятор.

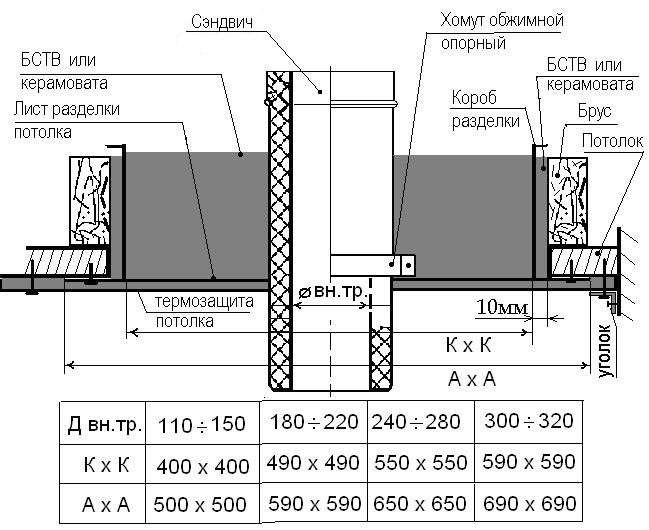

Подготовка переходов

Определившись с расположением печи и дымохода, начинают делать сплошные отверстия в потолке и крыше. Отвесы используются для того, чтобы дымоход располагался строго вертикально.

Диаметр отверстий на 400 мм больше наружного диаметра трубы, что необходимо для обустройства теплоизоляции.

Приобретают заводские обрезки или изготавливают короб нужного размера, который после установки трубы заполняют теплоизолятором.

Монтаж

Монтаж дымохода из сэндвич-труб через крышу в бане начинают снизу, постепенно поднимаясь к крыше.

Соединения выполняются «уплотнением»: стыки отдельных деталей не должны препятствовать скатыванию капель сверху вниз. Верхняя труба должна входить в нижнюю.
