     Ответ: Уважаемая Галина, давайте сначала определимся с терминологией, в связи с тем что в строящейся вами бойлерной будет установлен все таки  отопительный котел, то будем в дальнейшем называть это помещение котельной.

     Мощность котла для отопления частного дома выбирают исходя из соотношения: для обогрева 10м2 необходимо иметь тепловую мощность в 1кВт, у вас принимаем расчетную отапливаемую площадь в размере 156 м2, делим на 10 и получаем требуемую мощность на отопление вашего дома 15.6 кВт. Думаю что котел будет двухконтурный, поэтому с учетом использования ГВС и нормального,  без эксплуатации  на предельных параметрах ,выбираем котел мощностью 28 Квт.

    А теперь о нормативных документах. Действует сегодня СНиП 42-01-2002 «Газораспределительные системы», согласно которому  «размещение газоиспользующего оборудования..и требования к помещениям котельных  устанавливаются требованиями стандартов  и другими нормативными документами а также данными и требованиями паспортов , инструкций предприятия изготовителя соответствующего газового оборудования.

»Т.е. конкретные размеры котельной не оговаривает СНиП , все отталкиваются от требований производителя газового оборудования.

    Таким образом ,производитель газового оборудования в руководстве пользователя указывает свои требования по установке и эксплуатации своего газового оборудования. Как правило заказывая проект газификации вашего дома в газовой службе потребовали или потребуют и паспорт на ваш котел, и все что написано в требованиях производителя будет вписано в выданные вам ТУ(техусловия) на установку и монтаж вашего отопительного котла.

    Примерный перечень требований к помещению  котельной:

1.            высота помещения котельной  должна быть не менее2.2 метра;

2.            объем помещения  котельной определяется, исходя из условий удобства эксплуатации отопительного оборудования  и производства работ по его монтажу, и должен быть не менее 7.5м3, если кроме котла там будете устанавливать например косвенный  накопитель , то обьем  помещения увеличивается до 15м3;

3.             обязательно должно быть окно с форточкой для ежедневного проветривания помещения, площадь остекления окна должна соответствовать расчету   0,03 м2 на 1 м3 объема помещения котельной;

4.            Обязательно требование производителя к обустройству свободного прохода между оборудованием находящимся в котельной шириной не менее 0.7 метра.

    Ну и конечно не забыты требования пожарной службы к стенам котельной, они должны иметь огнестойкость не менее 0.75 часа

Добавлено: 05.03.2014 21:43

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича.
  Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла

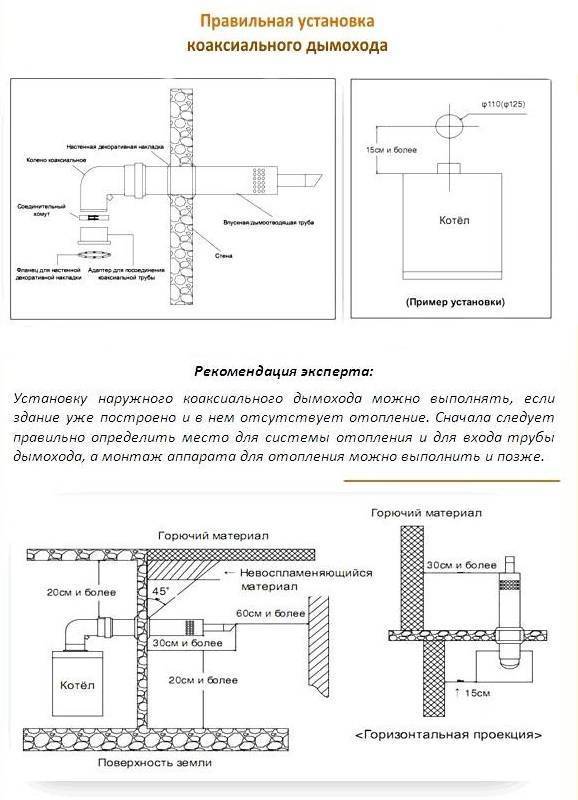

• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Услуги по данной тематике

Требования к котельной в частном доме — Лайфхак — полезные советы и идеи для жизни!

Требования к котельной в частном доме Развитие индивидуального жилищного строительства выдвинуло на передний план вопрос о том, какой должна быть котельная в частном доме. В первую очередь, на этапе проектирования, владелец частного дома формулирует требования к техническим характеристикам источника тепла. Мощность теплогенератора должна быть достаточной для обогрева всего дома. Оборудование и все необходимые коммуникации устанавливаются и прокладываются в соответствии с требованиями СНиП. Допускается выполнять монтаж системы отопления своими руками, при условии, когда имеется достаточный навык производства аналогичных работ. Требования к помещению Разрабатывая проект частного дома, нужно особое внимание обратить на три составляющих – фундамент, кровлю и систему отопления. Схема отопительной системы включает в себя источник энергии, обогревающий прибор и трубопровод. Котельная – это специальное помещение, в котором располагается отопительное оборудование. По месту своего расположения они подразделяются на следующие типы: отдельно стоящие; пристроенные; встроенные. Минимальные размеры котельной определяются конструкцией котла и видом топлива, под которое он предназначен. Требования, которые предъявляются к помещению, четко прописаны в СНиП. Разрабатывая проект отопления частного дома, необходимо точно знать, какие нормативы и допуски действуют при монтаже котельной. Когда выполняется обвязка котла, оборудование должно располагаться на расстоянии не менее 50 см от стены. К помещению обустраивается удобный подход. Стены должны быть либо кирпичными, либо бетонными. Пол тоже должен быть бетонным. Для большей безопасности можно постелить на него металлический лист. Когда у владельца дома нет возможности обустроить специальное помещение, можно установить мини котельную. Такая мини котельная помещена в компактный контейнер без окон. Важно отметить, что мини котельную можно установить во дворе частного дома. Монтаж и подключение к проложенным коммуникациям занимает минимум времени. На фото представлена мини котельная для отопления частного дома. Явным преимуществом такого решения является то, что не придется возводить и обустраивать специальное помещение. Не нужно выполнять проектирование котельной, поскольку в мини контейнере собрано все необходимое оборудование. Однако высокая стоимость такого модуля ограничивает его использование. Практика показывает, что приобрести оборудование по частям и смонтировать его в подвале частного дома можно за гораздо меньшую сумму. В отдельно стоящем здании или в подвале частного дома можно установить только два котла. Площадь помещения рассчитывается по нормативам, содержащимся в СНиП. Минимальная высота комнаты дожна быть не менее двух с половиной метров, а площадь — 6 кв. м. Минимальный объем котельной должен быть не менее 15 м3. Дверь в котельной устанавливают таким образом, чтобы она открывалась наружу. Ее обязательно надо обшить металлическим листом или другим негорючим материалом. Необходимо предусмотреть и установку окна. Это окно должно иметь форточку. Вентиляция в котельной частного дома выполняет важную функцию – безопасность эксплуатации котельной. Очень важно, чтобы при обустройстве котельной соблюдались требования пожарной безопасности. Здесь не допускается хранение посторонних вещей и предметов, тем более обладающих способностью гореть. Приточная вентиляция и вытяжка обеспечивают поступление свежего воздуха и удаление застоявшегося. Особенно важно обеспечивать постоянную подпитку свежим воздухом котла, установленного в подвале частного дома и работающего на газе. При этом дверь и окна в котельной должны плотно закрываться. Недопустимо, чтобы по помещению гуляли сквозняки. Все эти работы легко сделать своими руками или с привлечением профессионалов. Общая схема котельной После соответствующей отделки помещения на отведенные места устанавливается проектное оборудование и прокладываются все коммуникации. Монтаж и обвязка котла выполняется по определенному регламенту. Устройство любой котельной включает обязательные узлы и агрегаты. Зная предназначение каждого из них, можно обслуживать котельную своими руками. Если схема предполагает не только отопление частного дома, но и горячее водоснабжение, то понадобится бак-водонагреватель, который называется бойлером. На фото представлена функциональная схема котельной с комплектом всего необходимого оборудования. Отопительный котел Согласно действующей системе классификации, все котлы, которые применяются для отопления частного дома, относятся к классу источников тепла малой мощности. Максимальная производительность такого теплогенератора 65 кВт. Котлы подразделяются по следующим параметрам: вид топлива; материал теплообменника; способ установки. Выполняя проектирование котельной для частного дома, необходимо рассчитать площадь, которую будет занимать котел и предусмотреть возможность доступа к объекту при монтаже обвязки. Действующие санитарные нормы и требования СНиП определяют: чтобы обогреть площадь в 10-ти кв. м, требуется 1 кВт мощности котла. Согласно теории надежности, система отопления должна иметь сверхнормативный запас 20%. Теплотворная способность каждого вида топлива имеет свои значения. В частном доме можно установить котлы следующего типа: на твердом топливе; на жидком топливе; на природном газе; на электричестве. Каждый тип имеет свои характерные особенности в конструкции и режиме эксплуатации. Важным параметром считаются габаритные размеры котла. Сегодня в проект закладывается система «умный дом», которая позволяет обогревать частный дом по заданной программе. Бойлер Если говорить коротко, то бойлер – это водонагревательный бак. Размеры нагревателя выбираются в зависимости от ежесуточной потребности. Для семьи из 4-х человек вполне достаточно емкости бака в 100 литров. Простейший бойлер можно сделать из комплектующих элементов своими руками. Самым удобным заменителем бойлера считается газовая колонка. На рынке можно приобрести бойлеры косвенного нагрева и прямоточные. В комплекте с отопительным котлом поставляется бойлер косвенного нагрева. Согласно СНиП, использовать воду из системы отопления для бытовых нужд нельзя. Устройство бойлера позволяет нагревать и подавать в трубопровод воду, пригодную для приготовления пищи и других потребностей жильцов частного дома. Расширительный бак и коллектор Для того чтобы горячая вода ритмично циркулировала по системе трубопроводов и не создавала чрезмерного давления, используется расширительный бак. С его помощью компенсируется повышенное давление в системе отопления. Устройство распределительного коллектора позволяет поддерживать равномерную циркуляцию теплоносителя по всем обогревающим приборам. Схема коллектора включает в себя циркуляционный насос, гребенку и гидравлический распределитель. Требования к качеству сборки этого узла высокие, особенно к регулированию температуры теплоносителя, который циркулирует в системе отопления частного дома. Выполняя монтаж элементов своими руками, об этом следует помнить. Группа безопасности и автоматика Котельная должна обладать высокой надежностью и не представлять опасности для людей, проживающих в частном доме. Такие же требования предъявляются к помещению, в котором расположена котельная. Надежная вытяжка и окно с форточкой обеспечивают необходимую конвекцию воздуха. Обвязка котла включает в себя манометр, предохранительный клапан и электронное устройство управления. Монтаж обвязки и настройку автоматической системы следует поручить специалистам. Подводка всех необходимых коммуникаций к помещению необходимо выполнять по нормативам указанным в СНиП. Какой котел выбрать Требования к мощности котельной формируются в зависимости от величины обогреваемой площади. На фото представлен котел, работающий на твердом топливе и установленный в подвале частного дома. Это напольный тип, и под его размещение отведена определенная площадь. Если выделить отдельное помещение под котел не представляется возможным, то выбирается настенная конструкция, чаще всего газовая. Электрический котел тоже имеет компактные размеры. Установить его можно в подвале частного дома. Но окна здесь должны быть обязательно. Монтаж обвязки придется выполнять в любом случае. Места соединений трубы и арматуры подвергаются опрессовке. Если для котельной в частном доме отведено отдельное помещение, то на входе устанавливается прочная дверь с замком и оборудуется вытяжка. Эти требования содержатся в правилах эксплуатации всех теплотехнических приборов и устройств, и мини установок тоже. Подготовительные работы можно сделать и своими руками, но монтаж котла, в том числе установку элементов обвязки, следует поручить профессионалам. Электрическая проводка и лампы освещения необходимо защитить прочными плафонами и еще металлической сеткой. Газовые котлы получили сегодня широкое распространение. Однако в тех регионах, где газовых магистралей еще нет, устанавливаются обогревающие установки на твердом и жидком топливе. Монтаж и запуск котла на угле или торфе можно выполнить своими руками. В таком случае нужно следовать правилам монтажа тепловых установок. Дверь в помещение утепляется и укрепляется. Обвязка котла выполняется по минимальной схеме – манометр и предохранительный клапан. Если в частном доме устанавливается мини котельная, то работа по монтажу сводится к подсоединению ко всем коммуникациям. Некоторые тонкости и нюансы Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта. Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности. Эта работа сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла и прочие параметры. Весь объем работ нужно сделать с учетом действующих нормативов в строительстве. В разработке проекта участвуют теплотехники, электрики и специалисты по системам управления. Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения. Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания. Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной. Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность.

Эта статья была автоматически добавлена из сообщества Лайфхак — полезные советы и идеи для жизни!

Источник

Следующий рецепт

РОМАШКА ДЛЯ ЛЕЧЕНИЯ КИШЕЧНИКА Читать

Котельная в частном доме

Планируя строительство дома, нужно точно и заранее выбрать место для обустройства котельной. При серьезной реконструкции или перепланировке дома вопрос о том, где будет располагаться котельная в частном доме, является первоочередным. Правильное обустройство отопительной системы, надежный, практичный и экономный котел сделают микроклимат в доме комфортным и уютным на много лет.

Вопрос о том, где в построенном доме размещать котельную, может быть несколько проблематичным. Дело в том, что старая планировка дома не всегда позволяет установить котельную с соблюдением всех действующих нормативов и требований по технике безопасности. Но эти правила не стоит нарушать, что бы в условиях дальнейшей эксплуатации избежать крупных неприятностей.

Общие понятия

Под котельной подразумевают специально оборудованную в доме комнату, или отдельное помещение для установки системы отопления. Так же — это весь комплекс отопительных приборов и систем, предназначенных для обеспечения всего дома отоплением и горячей водой. В статье подробно рассмотрены все необходимые условия и этапы монтажа котельной в частном доме.

Отопительное оборудование можно установить как внутри дома, так и в пристроенном помещении. Это важный этап подготовки реконструкции или строительства, решаемый на первых этапах. Вопрос о размещении решается в каждом индивидуальном случае, исходя из возможностей владельца частной собственности. Лучшее решение – это котельная, смонтированная в здании, стоящем отдельно.

В помещении котельной будет установлен отопительный котел, непосредственно являющийся теплогенератором. Тип котла зависит от вида применяемого топлива.

Именно от типа применяемого котла зависят все нормативные параметры, предъявляемые к помещению, а также правильный монтаж вентиляционной системы и дымохода. Следует отметить, что установка электрических котлов не требует выделения отдельного помещения, они могут быть смонтированы в любой комнате.

Типы котельных

Еще раз следует сказать, что размещение котельной в построенном здании гораздо сложнее, чем в том случае, когда помещение было определено заранее.

Типы котельных определяются исходя от места расположения по отношению к дому:

1. Отдельно стоящие. Оборудование, смонтированное в таком помещении, соединяется с домом при помощи инженерных коммуникаций. Такое расположение является наиболее правильным, так как здесь есть возможность установки любого типа котла. При этом от его работы не будут создаваться неудобства для жильцов.
2. Пристроенные. Такие котельные монтируют в пристройке к дому. Плюсом является возможность установки помещения котельной вплотную к любому зданию.
3. Встроенные. В этом случае все оборудование котельной монтируется непосредственно внутри дома. На этапе проектирования дома, помещение располагают так, чтобы упростить прокладку коммуникаций ко всем комнатам. Здесь следует учитывать тот факт, что для помещения котельной потребуется выполнить дополнительную, повышенную шумоизоляцию. К примеру, котлы с наддувными горелками достаточно сильно шумят и при недостаточной шумоизоляции будут нарушать экологичность дома.

Монтаж отопительного оборудования в доме должен быть выполнен по СНиП. Делать это должны специалисты в данной области.

Нормы и требования, предъявляемые к котельным

Не зависимо от типа помещения при монтаже отопительного, водонагревательного оборудования и инженерных коммуникаций следует придерживаться стандартных требований и норм. Требования к помещению котельной несколько отличаются в зависимости от используемого вида топлива и типа котла. Подробно с документацией СНиП можно ознакомиться на сайте Ростехнадзора. Также точная информация указана фирмой-производителем в документации и инструкции, прилагаемых к отопительному котлу.

Общие требования и нормы для обустройства помещения котельных всех типов:

• Запрещено в одном помещении размещение более двух котлов.
• Запрещено хранение в помещении горючих и взрывчатых веществ.
• Стены должны быть бетонными, либо кирпичными; пол – бетонным (можно покрыть металлическим листом). Следует выполнить облицовку пола и стен кафельной плиткой, допускается покрытие поверхностей негорючей минеральной штукатуркой.
• Отопительный котел ни одной из сторон не должен примыкать к стенам. Свободное пространство между стенами и котлом необходимо из соображений техники безопасности и для проведения необходимых эксплуатационных и ремонтных работ.
• Вентиляционная система и дымоход должны быть рассчитаны правильно, в соответствии с мощностью и параметрами отопительного котла.
• На вход в котельную необходимо установить дверь, открывающуюся наружу. Дверь обязательно надо сделать из огнеустойчивого материала.

Общие требования по размещению отопительных котлов:

1. Котел может быть расположен в любом отдельном помещении на любом этаже дома. В том числе в подвальных и полуподвальных помещениях.
2. Расположение на кухне отопительного котла возможно независимо от установленной газовой плиты. Мощность агрегата должна быть не более 60 кВт. Суммарная мощность такой индивидуальной системы отопления должна быть не больше 150 кВт (включая систему горячего водоснабжения).
3. При обустройстве котельной в пристройке, либо в цокольном или подвальном помещении, суммарная мощность всей отопительной индивидуальной системы не более 350 кВт.
4. Внутренние размеры помещения котельной должны соответствовать нормам: высота потолка в котельной от 2,5 м; минимальный объем комнаты – 15 м3. Плюс к этому, на каждый 1кВт мощности котла, следует добавить 0,2 м3.
5. Обязательным условием установки отопительного котла является устройство системы вентиляции. Вентиляцию можно рассчитать по площади помещения. Вычисления производятся по формуле, исходя из расчета поступления свежего воздуха 3 м3/с на 1 м2. Это общий расчет, он делается без учета количества людей, живущих в доме.
6. Кухонное помещение с установленным котлом, должно иметь окно с форточкой. Дверь должна быть приподнята над полом, либо в ее нижней части необходимо оборудовать решетку для приточной вентиляции.

Основные требования к помещению при установке котлов мощностью до 150 кВт:

• Такие отопительные котлы могут быть установлены в отдельном помещении: в пристройке, в подвале, на любом этаже дома. Основные нормы:
• Площадь и высота помещения должны быть удобны для обслуживания оборудования. Объем помещения от 15 м3.
• Котельная обязательно отделяется от смежных комнат отражающими стенами. Предел огнестойкости 0,75 ч. Предел расхождения огня по конструкции – нулевой.
• Помещение, в котором установлен котел, должно располагать хорошей вытяжкой и правильно оборудованным дымоходом. Вентиляционное отверстие воздуховода имеет сечение от 150 х200 мм.
• При отсутствии вентиляционного отверстия под дверью оставляется зазор в 2 см для естественной вентиляции. В этом случае проветривание осуществляется через форточку в окне.
• Двери котельной и смежных комнат должны открываться наружу.

Устройство котельной и схема

Система отопления состоит не только из котла и труб, есть другие немаловажные приборы и коммуникации, позволяющие системе эффективно функционировать.

Важные составляющие:

• Отопительный котел – это генератор тепла. Теплоноситель нагревается благодаря сгоранию топлива в камере сгорания котла. Тепло от труб и радиаторов попадает в помещение.
• Бак-водонагреватель (бойлер) служит для обеспечения жильцов дома горячей водой. Внутри такого бака проходит трубка с циркулирующим по ней нагретым теплоносителем, который в свою очередь, нагревает воду в бойлере.
• Распределительный коллектор предназначен для максимально удобного распределения и циркуляции теплоносителя во всех аппаратах отопительной системы. Распределительный коллектор состоит из гидравлического распределителя, циркуляционного насоса, гребенки. Так же коллектор поддерживает температуру теплоносителя.
• Расширительный бак необходим для компенсации повышения давления в системе при нагреве теплоносителя.
• Группа безопасности способна защитить отопительный контур от избыточного давления, удаляет лишний воздух. Включает в себя: предохранительный клапан, манометр, воздухоотводчик.
• Система подпитки контролирует снижение давления теплоносителя в системе, из-за испарения или некоторых других утечек.
• Трубопроводы, запорная арматура, применяемая для перекрытия потока среды.
• Дымоход монтируется для отведения продуктов сгорания топлива от котла на улицу. КПД и безопасность отопительного котла и системы напрямую зависит от точности и качества установки и расчета дымохода.
• Автоматика – это электронное устройство, предназначенное для полного управления всей котельной. Обеспечивает четкую, слаженную работу всех составляющих ГВС и отопительной системы.

Следует отметить, что все перечисленное оборудование для котельной является обязательным. Исключение составляет бойлер, это связано с тем, что не все индивидуальные автономные котельные рассчитаны и на ГВС.

Схема устройства газовой котельной в доме

Некоторые дополнительные условия и нюансы:

• Для газовых котельных предъявляются особые требования, ввиду их повышенной взрывоопасности.
• Электрооборудование газовых котельных выносят за пределы помещения. Светильник должен быть герметичным. Скрытая электропроводка закладывается в стальные трубы.
• К котельным, работающим на жидком или твердом видах топлива, не предъявляются такие жесткие требования, как к газовым котельным. Но электрическая проводка в помещении должна быть скрытой. Осветительные приборы должны быть защищены металлической сеткой.
• Если котельная оборудуется в отдельно стоящем здании, то необходимо провести к ней воду, канализационную трубу (для отвода аварийных стоков) и позаботиться об утеплении коммуникаций, проходящих от котельной к дому.

В заключении надо отметить, что проектирование и монтаж системы отопления является одной из трудоемких, сложных и дорогостоящих инженерных работ в строительстве индивидуального дома. От правильной установки зависит КПД системы, безопасность, срок эксплуатации и комфортное проживание.

Требования к двери в котельную частного дома

Дверь в котельную не просто запирает помещение с отопительным оборудованием, но еще и защищает от пожара, который может в нем возникнуть, остальные части здания. Она служит главной преградой на пути огня. Выбирать дверь в котельную частного дома следует согласно требованиям и нормам противопожарной безопасности.

Материалы

Главное требование — дверь для котельной частного дома обязательно должна быть изготовлена из негорючего материала. Никаких деревянных изделий в таком помещении быть не может. Идеальный материал – сталь. Кроме того, металл должен быть покрыт негорючей краской. Пример – металлическая дверь П-5 на усиленных петлях с огнеупорным порошковым напылением.

Допускается использование для покраски и нитроэмали. Порошковое покрытие и нитроэмаль – идеальные покрытия в плане защиты от распространения огня. Они сопротивляются ультрафиолету, не боятся влаги, не позволяют распространяться грибку и ржавчине. Вся фурнитура тоже должна быть из невоспламеняющихся материалов.

Вентиляция дверей в котельную

По нормам безопасности дверь в бойлерную/котельную (особенно с газовым оборудованием!) обязана иметь зазоры, или приточную вентиляцию. Во время сгорания топлива в закрытом помещении выгорает кислород, поэтому в нем должен быть приток воздуха. Для этой цели дверь в котельную снабжается вентиляционной решеткой особой конструкции, которая расположена в нижней ее части.

Ширина проема

По нормам СниП минимальная ширина дверного проема должна равняться 800 мм. Пример — модель ТХ-9 с нижней решеткой. Это необходимо для того, чтобы в случае аварии из помещения котельной можно было вынести носилки с лежащим на них раненым. Они должны свободно проходить в дверной проем, не задевая дверных косяков.

Дверь в это помещение должна открываться достаточно широко, чтобы не создавать толпы и обеспечивать максимальную свободу передвижения в случае пожара. Пример – дверь ТХ-16 с порошковой покраской и вентиляционными решетками. Открывается на 180°.

Требования к остеклению двери в котельную частного дома

Особые требования к двери в котельную частного дома предъявляются и к способу ее остекления. Поскольку работники котельной должны иметь возможность постоянно держать под контролем ситуацию в рабочем помещении, котельная по нормам оснащается небольшим окошком. Но не менее 0,5 м2 – это принципиально для хорошего обзора.

Наше предложение – противопожарная дверь ТХ-10 с обзорным окном. Дополнительные качественные характеристики этой модели – усиленная тепло- и шумоизоляция.

Двустворчатые конструкции

Если в котельную была установлена двустворчатая дверь, обязательно должны открываться оба ее полотна. В связи с этим также важно качественное покрытие полотен, защищающее металл от износа и коррозии.

Открывание

По СП 41-101-95 важным требованием является и способ открывания двери. Она должна открываться наружу (от себя) и обязательно иметь доводчик. Благодаря ему дверь будет закрываться плавно, а не хлопать, разрушая механизм. Это обязательное требование безопасности.

Варианты дверей в топочную или котельную частного дома:

См. также в каталоге: Двери в котельную.

Планировка котельной с размещением оборудования. План котельной

2. Генеральный план и транспорт
Генеральный план

2. 1. Земельные участки для строительства котельных выбираются в соответствии со схемой теплоснабжения, проектами планировки и застройки городов, поселков и сельских поселений, генеральными планами предприятий, схемами генеральных планов групп предприятий с общими объектами (производственными элементами).

Размер земельных участков котельных, расположенных в жилых массивах, следует принимать в соответствии со строительными нормами и правилами НЕТ планировки и застройки городов, поселков и сельских поселений.

2.2. При разработке генерального плана в котельной должна быть предусмотрена возможность размещения крытых и монтажных площадок, складских помещений, а также временных сооружений, необходимых для проведения монтажных работ в период производства.

2.3. Склады топлива, реагентов, материалов, лабораторные помещения, а также вспомогательные помещения котельных, размещаемые на площадках промышленных предприятий, должны быть совмещены с аналогичными зданиями, помещениями и сооружениями этих предприятий.

2.4. На ходу котельная, главный корпус, объекты топливно-золоотделения, трансформаторная подстанция, газорегулирующий пункт (ГПЗ), конденсатосборная и насосная станция, батареи горячей воды, водоочистной и реагентный корпус. .

Эти здания и сооружения разрешается объединять в соответствии с требованиями раздела 11 настоящих стандартов и правил.

(К) для встраиваемых и пристроенных котельных, складов закрытого хранения твердого и жидкого топлива, расположенных вне котельной и здания, для теплоснабжения которых он предназначен, в соответствии со СНиП 2.07.01-89.

Вместимость складов жидкого топлива не должна превышать значений, установленных строительными нормативами и правилами проектирования нефти и нефтепродуктов для складов второй группы.

Ограждение котельных следует проектировать в соответствии с инструкциями по проектированию площадок и участков предприятий, зданий и сооружений.

Здания и сооружения котельных, расположенных на площадках промышленных предприятий, не допускаются к ограждению.

2,5. За пределами скоростной котельной допускается размещение устройств слива топлива, складов горючего, мазута, посадочных и конденсатонасосных станций, аккумуляторов горячей воды, насосных станций и резервуаров пожарного и питьевого водоснабжения, золоуловителей; При этом мазут, батареи горячей воды, емкости пожарного и питьевого водоснабжения должны иметь ограждение.

2.6. Система водоотведения с территории котельной должна быть спроектирована открытой, а в условиях строительства — совместно с сетями производственной и ливневой канализации предприятия или территории, в которой расположена котельная.

2.7. Расстояния до жилых и общественных зданий следует принимать:

• от зданий, котельных, а также от установленного на открытых площадках оборудования — по санитарным нормам допустимого уровня шума в жилом доме;
• со складов твердого и жидкого топлива, кислоты, щелочи и других сильнодействующих ядовитых веществ — по специальным нормам.

2. 8. Золошлаки следует использовать для нужд строительства и строительной индустрии.Если невозможно использовать золото, следует разработать следующие условия, соблюдая следующие условия:

• Размеры площадки ЕЛОШОКЛОТОВА должны быть предусмотрены с учетом работы котельной не менее 25 лет с выделением первой очереди строительства, рассчитанной на работу котельной на 10 лет;
• золотохетвилля размещать на непригодных для ведения сельского хозяйства земельных участках в районе котельной; При этом низены, овраги, заболоченные участки, развитые карьеры, с учетом озеленения, следует использовать на золото с учетом перспективного развития района строительства.

При проектировании необходимо защитить водоемы от выноса золошлаков каплями дождя или паводковыми водами.

Транспорт

2.9. Транспортная схема Котельная принимается исходя из ее расчетной производительности с учетом приоритетности строительства и перспектив расширения.

2. 10. Режим подачи подвижного состава для разгрузки основного или резервного топлива и реагентов (взвешивание скорости подачи, количества и размера ставок, продолжительности разгрузки, грузоподъемности вагонов и цистерн) устанавливается по согласованию с Министерство связи.При установлении нормы поставки рассчитывается вместимость склада, рассчитываемая в соответствии с разделом 11 настоящих Норм и Правил.

2.11. Подача груженых вагонов и сдача урожая должна осуществляться через МПС или промышленное предприятие, в котором находится котельная.

2.12. Для котельных мощностью более 50 гкал / ч. При доставке топлива или вывозе золошлаков автомобильным транспортом главный автомобильный въезд, соединяющий котельную с внешней сетью дорог, должен иметь две полосы.

Для котельных производительностью 50 гкал / час и менее независимо от способа подачи топлива и вывоза золошлаков; машина дорогая с одной полосой движения.

2.13. Проекты должны предусматривать возможность подъезда автомобильным транспортом к зданиям и сооружениям котельных и оборудованию, установленному на открытых площадках.

Дороги для автомобильного транспорта, обеспечивающие техпроцесс технического обслуживания, должны иметь современные капитальные покрытия.

Основные параметры котлов:

Давление первичного пара на котел 255 кгс / см 2

Температура первичной пары 245 0 C

Нормальная температура воды 260 0 C

Производительность на вторичной паре 830 т / час

Давление вторичной пары на входе 39.5 кгс / см 2

Температура вторичной пары на входе 320 0 С

Давление вторичного пара на выходе 37 кгс / см 2

Температура вторичного пара на выходе 545 0 с

Температура горячего воздуха 350 0 C

Температура уходящих газов 142 0 с

Каждый котел имеет следующие аксессуары:

Мельница острая барабанная типа W-50A — 3 шт .;

Ленточный питатель сырого угля Б = 500 мм — 3 шт.;

Вентилятор мельник типа ВМ100 / 1200, Q = 113000 м 3 / ч, H = 1100 мм.т.ст .;

Дутьевой вентилятор ВГД-20 — 2 шт. , Q = 183000 м 3 / ч, H = 252 мм.В.С.;

Даймосы осевого типа ДОД-31,5 — 2 шт., Q = 1080000 м 3 / час, H = 380 мм.В.С .;

Рекуперативный воздухонагреватель: Котлы №1-3 — типа РВВ-68; Котлы № 4-6 типа РВВ-68М; Котлы № 7, 8 типов РВП;

Циклон пылеулавливающий Niogas Ø 3250 мм — 3 шт .;

Пылеуловитель ТКЗ-ВТИ Ø 4750 мм — 3 шт.;

Приточный вентилятор ВДН — 24х2 — II, Q = 560000 м 3 / ч, H = 270 мм. — 2 шт .;

Питатели типа АПП и УЛПП — 12-24 шт / котел.

Загрузочные группы подключены к 4-м железобетонным дымовым трубам:

Котельная №№ 1, 2К Дымоход №1 высота 180м, диаметр устья 6,3м

Котельная №№ 3, 4 до дымохода №2 высота 250м, диаметр устья 7,2м

Котельные ст. 5, 6 к дымовой трубе ст.3 высота 250м, диаметр устья 7,2м

Котлы станции №7, 8 до дымовой трубы №2 высота 250м, диаметр устья 9,6м

2.2.2. Горелки.

Горелка — устройство для образования смесей твердого, газообразного или жидкого топлива с воздухом или кислородом и подачи их к месту сжигания.

В котле ПП-830 (950) / 255ж установлены горелки вихревые пылевые и комбинированные газовые:

1) Вихревой пылеугольный бак (Таганрогская котельная).

1 — Улитка первичного воздуха.

2 — Улитка вторичного воздуха.

3 — Сопло сливное.

Все вихревые горелки дают короткий, широкий и несовместимый факел.

2) Горелка комбинированная газогазовая ТКЗ:

1 — форсунка.

2 — газораспределительный коллектор.

3 — секция ножевого блока.

4 — Диск Шибера (при смещении влево / вправо расхода воздуха при сохранении степени воздушного потока).

Wink ≈ 80 м / с, w в ≈ 40 м / с, p r = 300 ÷ 1000 кг / м 2, в r = 1 ÷ 6 т / ч.

2.2.3. Решающие установки

Для очистки дымовых газов от летучей золы установлено следующее оборудование:

На энергоблоках №1–4 — 4 односекционных электорфильтра УГ2-1 × 53 и 8 ашлаторов типа В-4200 с трубами Вентури конструкции Уральского филиала ОрГРЭС;

На энергоблоках №№ 5-6 — 4 четырехкатанных электростатических потока типа ЭГА-И-30-12-6-4;

На энергоблоке № 7-4 четырехполевого электрофильтра типа ЭГБМ-И-25-12-6-4;

На энергоблоке No. 8 — 4 четырехвалкового электрофильтра типа ЭГА-И-30-12-6-4.

2.2.4 Летняя система

На НПГРЭС применена гидросистема улавливания золошлаков. Золошлаковая пульпа подается в заградительные насосы по отдельным самотановым каналам:

К базовому насосу № 1 от котлов №№ 1, 2;

К базовому насосу № 2 от котлов №№ 3, 4, 5, 6;

К базовому насосу № 3 от котлов №№ 7, 8;

в насосе Baver No.1 установлено следующее оборудование:

2 забивных насоса типа 12г-8т, q = 1320 м 3 / час, n = 50 м. Ст .;

2 Дренажные насосы типа AR-100, Q = 54 м 3 / ч, H = 20 м дюйм. Арт.

Подача золошлаковой пульпы на гидратор производится по двум трубопроводам D = 350 мм.

В базовом насосе № 2 установлено следующее оборудование:

1 Насос Бахерто типа 12гр-8т, Q = 1320 м 3 / час, H = 50 м В.Изобразительное искусство.;

2 Дренажные насосы типа АР-100М, Q = 97 м 3 / ч, H = 30 м дюйм. Арт.

Подача золотосодержащей пульпы на золоточецителе производилась по трем трубопроводам D = 350 мм.

На насосе Baherto № 3 установлено следующее оборудование:

3 базовых насоса БГТ-1250/71;

2 Сливные насосы типа АР-100М.

Подача золошлаковой пульпы на виселицу производится по двум трубопроводам D = 350 мм. Все заглушенные насосы устанавливаются на один водяной эжектор с производительностью q = 80 м 3 / час, выход шлака с одного котла — 3.75 тонн / час.

Расчетное количество золы, уловленной в позолоченных установках энергоблоков:

Энергоблоки №№ 1-4 — 21 тонна в час;

Энергоблоки №№ 5-8 — 21,5 тн / час.

Расчетное количество смазочной пульпы от баржевой откачки:

Насос Бахерто №1 — 1330 т / ч;

Подкачивающий насос №2 — 2700 тн / час;

Насос Бахерто № 3 — 1345 т / час.

Золоточетилойл расположен в пойме реки Аксай и состоит из трех участков общей площадью 179 га, вместимостью 29.84 млн м 3.

В настоящее время в документе представлен участок №1, рассчитанный на увеличение плотины до отметки 31 м с увеличением пропускной способности на 5 млн м3. Участок Золотеликовилюля №2 проработан, поверхность обсыпана глиной и заделана. с песком. Участок Ковеля № 3 Золотелко разработан и находится в процессе рекультивации. Отработанная пульпа вывозится грузовым железнодорожным транспортом.

Установлено золоотбойник:

3 насоса осветленной воды, Q = 3240 м 3 / ч, H = 32 м в.Изобразительное искусство.;

2 промывных насоса типа 200д-60, Q = 600 м 3 / ч, H = 82 м дюйм. Ст .;

4 насоса поливной воды типа 650D-90A, Q = 600 м 3 / ч, H = 35 м. Ст.

При отсутствии централизованного отопления котлы берут на себя отопление жилья. Для размещения такого оборудования необходимо подготовить отдельное помещение, соответствующее требованиям и нормам безопасности.

Согласитесь, на первый взгляд задача выглядит сложной.Однако это не так. Зная основы расчетов, правила и принципы проектирования, можно будет самостоятельно спланировать помещение. Типовая схема котельной частного дома разработана с учетом конкретных видов котла и перечня дополнительного оборудования системы отопления.

Поможем разобраться в вопросе, опишем особенности различных котельных, обозначим требования и правила их обустройства. Тематические видеоролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от того, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоит;
• добавлено.

Размер помещения под котельную выбирается исходя из вида топлива,.

Когда обустройство спец затруднительно, есть еще один вариант — мини-котельная.

Помещается в собранный по принципу металлоконструкции контейнер, который можно разместить во дворе дома. Остается только подключить к коммуникациям мини-котельную.

Галерея изображений

Котельные на твердом топливе используются как постоянный или резервный источник тепла, для снабжения горячей водой частных домов или небольших хозяйственных построек.

Достоинства и недостатки котельной на твердом топливе

1.Преимущества агрегатов:

• Основное преимущество — это системы автономного типа. На базе твердотопливной котельной, независимо от коммунальных систем, предусмотрены индивидуальные системы горячего водоснабжения и отопления жилья;
№
• организация отопления с естественным типом циркуляции теплоносителя не требует дополнительного подключения электроприборов;

• автономность — отличное решение задачи по обеспечению удаленности от центральных зданий;
№
• для территорий с нестабильным электроснабжением, дизельным топливом или газом на твердом топливе в настройках выполнить вспомогательный источник теплоснабжения;
• при современной нестабильности решающим фактором при использовании отопления на твердом топливе является экономический фактор;
• Оптимальное отопительное решение для районов, где основным топливом являются дрова, уголь;
• экономически выгодное решение отопительной твердотопливной установки на предприятиях деревообрабатывающей промышленности. Брикеты из прессованной стружки и пиломатериалов стоят копейки, уменьшая отходы от вывоза мусора и его утилизации.

2. Недостатки твердотопливных установок:

• Самый главный недостаток твердотопливной системы — это невозможность полной автоматизации процесса. При создании теоретически идеальных условий работа котла на угле не превышает 3 суток, а на дровах только сутки. На самом деле времени намного меньше. Использование твердого топлива не дает полного комфорта для проживания, так как дает установку на жидком и газообразном топливе;
№
• использование угля определяет размещение титана в отдельном помещении, установку дымохода, выбор места для хранения угля;
• сезонные черновые работы по отбору и дроблению угля с учетом его хранения.

3. Альтернативное топливо для твердотопливных агрегатов:

Современное производство
• начало выпуск альтернативного топлива взамен угля или дров. Установки для отопительных работ на специальных гранулах древесных пеллет;
• Главное достоинство таких котельных: экономичность, низкий уровень выхлопных газов, гигиеничность, высокая теплотворность;
• возможность автоматизации подачи топлива в котел;
• Отсутствие системы отопления — потребление энергии. Котельная выпадает из разряда автономных.

Твердотопливная котельная

При строительстве важен дизайн котельной, как и кладка печи. Избежать финансовых потерь, которых следует избегать, получить гарантию безопасного использования можно только при обращении в проект к профессиональному подрядчику.

1. Перечень требований заказчика к проектно-строительной организации:

• Обязательное наличие у подрядчика всех сопроводительных документов: разрешительные мероприятия, подтверждающие уровень квалификации, гарантирующий профиль;
• привлечение заказчика к составлению технического задания, содержащего проект и список пожеланий по установке;
• совместная разработка и согласование технических изменений устройства твердотопливной котельной в частном строении;
• составление и утверждение сметы на проектирование, уточнение увеличения стоимости монтажных работ;
№
• попадает в руки готовый проект с чертежами, ТУ, с расчетом тепловых нагрузок на отопление и горячее водоснабжение.

2. Обязательные функции подрядчика:

• Подрядная организация обязана согласовать и зарегистрировать проект в соответствующих государственных органах;
• обеспечивают подбор котла со специальным оборудованием;
• изготовление твердотопливной котельной с последующим вводом в эксплуатацию;
• Передать установку Заказчику «Под ключ»: произвести контрольный пуск котельной в присутствии компетентных лиц;
• предоставит заказчику наиболее приемлемый вариант реализации проекта.

Твердотопливный котел схема:

Предлагаемый видеосюжет ведет профессионал с большим опытом проектирования и монтажа твердотопливных котлов. Наглядная информация для начинающих мастеров, для самоделок. Сюжет насыщен полезной нагрузкой и не содержит рекламной направленности:

Требования к твердотопливным котлам

1. Обязательные требования к установке при топке дровами, углем, пеллетами:

• руководствуемся необходимыми требованиями Нормы и правила устройства помещения котельной, топлива, топки.Правила составлены на основании опыта тушения пожаров и ликвидации заливов водопровода;

• Монтаж твердотопливных котлов производится в отдельном техническом помещении. Заранее возводить сооружение такого помещения при строительстве жилого, частного дома, так как требования к котельной оказывают влияние на конструкцию системы отопления при строительстве;
• Помещение под котельную необходимо сделать с отдельным выходом.Он не должен быть предназначен для жилья;
• мощность котла принята равной показателю 0,15 + 0,2 м3 на 1000 Вт. Максимальное значение не должно превышать 7 м3;
• необходимо обеспечить естественное освещение. Окно выбирается из условий 0,03 м2 на 1 м3 топки. При невозможности установки окна проводится электрическое освещение;
№
• пристройка для котельной размещается на одной из глухих стен здания, не имеющей примыкания к стене жилища.Выдерживать горизонтальное и вертикальное расстояние от окон до окон или дверей не менее 100 см;
• Потушить котельную из других помещений с полами из негосударственного материала. Предел огнестойкости принимается не менее 0,75 часа. Оптимальный материал для стен котельной — огнеупорный кирпич, облицовка керамической плиткой. Экономный вариант — нанести на стену 2 слоя штукатурки из минерального состава;
• Обустройство помещения под котельную в подвале или цокольном этаже с открывающейся дверью наружу.Дверь без выпаса не закрывается во время обогрева на замке;
• ширина проема должна выдерживать не менее 0,8 м. Закройте металл изнутри поверхности или сразу установите металлическую калитку;

• от котельной в жилом помещении, направление открывания дверцы внутри топки. Дверь автоматически заводит пружину;
• высота настила не менее 2500 см;
№
• недопустимо устройство чердака над котельной;
• выдерживают минимальное расстояние от стены до передней части твердотопливного котла не менее 2000 см;
• вокруг котла — это свободное пространство по всему периметру Титана.Должен быть свободный доступ для чистки и закладки топлива;
• монтаж промышленных агрегатов осуществляется в соответствии с инструкциями в сервисном портале;
• отходы отопления: раскаленная зола, шлак — укладываются в специальную металлическую емкость, заливают водой и кладут на место для отходов;
• при сжигании котла использует воздух из помещения. Следите за его составом, не допускайте утечки горючих, легковоспламеняющихся веществ.

2. Требования к установке вентиляции в топке:

• Для процесса горения в котельную должен постоянно поступать свежий воздух.Поддерживающая и вытяжная вентиляция. Это может быть естественная приточно-вытяжная система;
• схема вентиляции разработана с участием профессиональных мастеров;
• для самостоятельных расчетов вентиляции приняты такие значения:

Сечение приточно-вытяжного вентиляционного канала принимается больше дымового сечения дымохода.

Запрещается притормаживать, заслонять или увеличивать сечение вентиляционного отверстия в топке максимально.

При мощности твердотопливного котла до 30 000 Вт площадь вентиляции получается 0,2 м2.

№

• Монтаж вентиляции производится внизу стены, двери напротив передней части котла;
№
• при необходимости можно использовать вентиляционную решетку, уже встроенную ранее в наружную стену котельной. Сечение не менее 25 см2;
• расчет минимальной площади поперечного сечения для производства специалистов;
• при самостоятельном расчете возьмем объем поступающего воздуха в 3 раза больше объема помещения.

Стоимость котельной на твердом топливе

Цена зависит от монтажа, монтажа, типа котла, подсобных работ.

Обзор цен в фирмах, средняя стоимость установки модульной котельной:

• мощность котла от 60 до 150 кВт — от 2050 $;
• мощность котельной от 150 кВт до 300 кВт — от 3100 $;
• мощность котельной от 350 до 600 кВт — от 6500 $;
Монтаж
• с котельной своими руками, по материалам стоит от 100 $.

Модульные котельные на твердом топливе

Тип котельных, выполненных в виде отдельного автономного мобильного модуля, блочных модулей, оснащенных необходимым оборудованием. Виды котельной модульного типа с подачей топлива: автоматический, ручной.

Монтаж котельной производится на ровной поверхности. Подключите K. General System Быстро и легко.

Преимущества модульных котельных:

• отпала необходимость в проектировании системы;
№
• строительство капитальных сооружений для размещения котельных не требуется;
• возможность транспортировать и перемещать по необходимости.

Мини-котлы на твердом топливе

Оптимальная, экономичная установка для отопления небольшой площади, например частного дома, мастерской, хозпострока

1. Типы мини-котельных по принципу установки:

• монтируется в подвале дома. Удобное расположение для обслуживания. Оператору котла не нужно выходить из зоны комфорта, выходить на мороз или в непогоду. Быстрее по заказу выполняется монтаж системы отопления и горячего водоснабжения.Не нужно тянуть трубы из пристройки, их достаточно протянуть из подвала в дом;
• котельная расположена в изолированном помещении отдельно. Это, например, гараж или сарай.

2. Особенности отделки помещения под котельную:

Для дома из дерева существуют определенные требования к отделке котельной. Тип горения в твердотопливной установке сопровождается сжиганием топлива в специальной камере.В случае сбоев в системе котла в помещении могут возникнуть проблемы. Поэтому его заранее экранируют термическими материалами. Корпус котла расположен вдали от легковоспламеняющихся материалов. В идеале бывает приточно-вытяжная естественная вентиляция.

Стены комнаты облицованы плиткой или оштукатурены. Проведите вентиляцию.

Передвижные котельные на твердом топливе

Передвижные котельные представляют собой мини-постройки под ключ. Стены выполнены из сэндвич-панелей.Внутренние и внешние стены разделены изоляционными негорючими материалами. Установки используются для резервного отопления удаленных от систем связи зданий, передвижных ячеек.

Стоимость мобильных котельных высока, что ограничивает сферу их использования в частном хозяйстве.

Преимущества мобильных котельных:

• Ввод в эксплуатацию быстрый, без получения соответствующих инстансов. Для установки предполагается только получить регистрационный номер и заводскую сертификацию;
• минимум монтажных работ.Мини-котельные поставляются в полу в готовом к заводе виде. Исполнитель Необходимо просто собрать модули приставкой и подключить к системе отопления;
• полностью или частично автоматизированные технологические агрегаты. Снимает вопрос об обслуживании. При необходимости оснащается оборудованием для полной автоматизации;
Мобильные настройки
• изначально проектируются с возможностью регулировки мощности. Увеличьте или уменьшите давление подачи воды, увеличьте или уменьшите температуру теплоносителя.Есть возможность собрать мини-станцию ​​мощностью до 4 МВт.

Реконструкция котельной обеспечивает производительность и эффективность для гольф-клуба Hazeltine

Майк Флинн занимается торговлей в течение последних 13 лет, поэтому он наблюдал за развитием технологии прессования практически с самых ранних стадий внедрения. Он даже может вспомнить «старые добрые времена», когда нужно было поставить пожарную вахту и залезть туда, чтобы потеть суставы.

«В моей старой компании мы делали комбинированные — отопление и бытовую технику в одном блоке, — так что мы все это потели», — говорит Флинн.«Это была бы буквально двухдневная работа. Вы бы пошли, сломали агрегат, установили стену, запустили агрегат, собрали все детали вместе и начали бы потеть … у вас не получится сделать все за один день ».

После перехода на пресс-фитинг время работы сократилось до 13 часов, от начала до конца. «Мы приходили туда в 8:00 утра, уезжали в 9:00 вечера, и установка уже работала», — говорит Флинн. «А на следующий день вы можете перейти к другой установке и заработать еще немного.

У него также остались теплые воспоминания о другой компании, которая подарила ему сетевой пресс для работы в тесной котельной. «И да, я все время спотыкался об этом», — говорит он.

12-в. RP 241 от RIDGID Майк Флинн Теперь Флинн владеет собственными аккумуляторными пресс-инструментами (12-в. RP 241 и 18-в. RP 340, оба от RIDGID), отчасти для того, чтобы подобное никогда не повторилось. И он также нашел новый дом, чтобы использовать их. Последние два месяца он работал в компании First Choice Heating and Cooling в Метучене, штат Нью-Джерси, в качестве ведущего установщика, возглавляя установку гидроники и пара.

First Choice охватывает территорию обслуживания, которая включает большую часть северной и центральной части штата Нью-Джерси с примерно дюжиной грузовиков, десятью установщиками и пятью специалистами по обслуживанию. First Choice — это семейный бизнес, который гордится тем, что предлагает своим клиентам решение для полного комфорта. Компания занимается обслуживанием, ремонтом, техническим обслуживанием, переоборудованием, проектированием и установкой как для частных, так и для коммерческих клиентов. Когда-нибудь First Choice возьмет на себя подрядные работы по электроснабжению, но все остальное, что связано с обеспечением комфорта людей, они могут выполнить своими силами.

Время работы и производительность

Переход от шнуров к беспроводной работе поднял прессинг на новый уровень. Внезапно рабочие получили возможность свободно перемещаться по установке. Следующим ограничением, с которым нужно было справиться, стало время автономной работы, и на каждом этапе разработки аккумуляторов эта зона свободы расширялась все шире и шире.

В качестве примера, RP 241, упомянутый выше, в настоящее время использует передовые литий-ионные батареи RIDGID, при этом каждая батарея способна обеспечить примерно 140 обжимов за одну зарядку.«Примерно», потому что фитинги меньшего размера требуют меньше энергии на пресс. При использовании медных фитингов размером 1-1 / 4 дюйма аккумулятор может обеспечить до 150 обжимов за одну зарядку.

Для Флинна время выполнения имеет решающее значение из-за того, как он выбирает работу. «Я делаю это, — говорит он, — я собираю небольшую порцию, привязываю ее и затем нажимаю на ходу. Вместо того, чтобы собирать все вместе и затем нажимать. Я обнаружил, что нажатие на ходу гарантирует, что вы не пропустите ни одного сустава ».

Флинн считает, что функция «автоотключение» очень помогает, экономя заряд батареи во время работы.

Удобен в ограниченном пространстве

Еще одна особенность, которая помогает Флинну работать не только быстрее, но и лучше всего подходит ему, — это вращающаяся на 360 градусов головка, которая обеспечивает лучший доступ в ограниченное пространство. (Поворот на 360 — это новая инновация — старые головы могли поворачиваться только на 180 градусов.)

«Ребята старой школы вроде как, что ж, если вы планируете свои жимы до того, как вам не нужно будет лезть в эти колготки», — говорит Флинн. «Послушайте, вы можете планировать все, что хотите, но иногда вы не можете попасть туда.Если вы предварительно прижмете, скажем, четырехфутовый кусок трубы к локтю, а затем еще один трехфутовый кусок трубы, как вы собираетесь его туда протянуть? Как вы собираетесь вернуть его туда, где вам нужно, не нажимая на него в первую очередь, а затем пытаясь ввести свой пистолет? »

Потолки, добавляет он, всегда непросто. То же самое можно сказать о крошечных дверных панелях, врезанных, например, в листовом камне, когда покупатель опасается, что вы больше не будете вырезать его. «И вы знаете, — говорит Флинн, — мы здесь не для того, чтобы это чинить.Итак, вы открываете муфту на 90 или 45 градусов, и у вас есть кольца C1, вы нажимаете в сторону, и все ».

Accessorize to Impress

Принято считать, что инструменты для пресса — это, по сути, пони с одним трюком (хотя и с очень хорошим трюком). Благодаря некоторым аксессуарам, которые теперь доступны с пресс-инструментами RIDGID, ситуация начинает меняться.

Светодиодный свет был очевидной простой задачей. Но насадка для резки труб для грунта достаточно полезна, чтобы быть самостоятельным инструментом.Резак может пройти сквозь грунтовую трубу от 1-1 / 2 до 4 дюймов и обслужить грунтовую трубу всего за несколько секунд, без необходимости надрезать трубу.

И, конечно же, есть фаворит Флинна — срезная головка для распорок Strutslayr. Он может выполнять пропилы канала распорки без заусенцев на стройплощадке фабричного качества за пять секунд или меньше. «Я даже не хочу ничего использовать», — говорит Флинн. «Если вы режете ленточной пилой, она сгибается из-за движения, которым вы режете. Этот, он действительно сохраняет свою форму, и он буквально идеален … это единственное, что я хватаю.

Обучение молодежи

Флинн обычно сохраняет оба своих 12-очковых. и его 18-в. Это удобно, так что ему не нужно постоянно менять голову на рабочем месте. Еще одна причина, по которой у него есть два инструмента для прессы, заключается в том, что он может одолжить один, если ему нужно.

Теплых тел часто не хватает в сантехнической отрасли, поэтому Флинну много раз за свою карьеру приходилось играть учителя, иногда для людей с небольшим опытом работы в сантехнике. К счастью, те же качества, которые делают инструмент для пресса простым в использовании, позволяют легко научить кого-то, как им пользоваться.

«Просто разверните внутреннюю и внешнюю стороны трубы, прежде чем вставлять фитинг, — говорит Флинн, — если вы не уверены, отметьте глубину вставки, убедитесь, что все вместе, прежде чем нажимать на нее». Флинн покажет стажеру пару суставов, затем даст ему возможность сделать пару суставов, а затем отправится на скачки. А иногда это просто помощь днем. Но иногда это начало новой карьеры профессионала.

План котельной на жидком топливе. Требования к твердотопливной котельной.Технико-экономические показатели котельных

Основные параметры котлов:

Давление первичного пара за котлом 255 кгс / см 2

Температура первичного пара 245 0 С

Температура питательной воды 260 0 С

Производительность вторичного пара 830 т / ч

Давление вторичного пара на входе 39,5 кгс / см 2

Температура вторичного пара на входе 320 0 С

Давление вторичного пара на выходе 37 кгс / см 2

Температура вторичного пара на выходе 545 0 С

Температура горячего воздуха 350 0 С

Температура дымовых газов 142 0 С

Каждый котел укомплектован следующими принадлежностями:

Шаровая барабанная мельница Ш-50А — 3 шт.;

Ленточный питатель сырого угля Б = 500 мм — 3 шт .;

Вентилятор мельничный типа ВМ100 / 1200, Q = 113000 м 3 / час, H = 1100 мм.в .;

Вентилятор первичный дутьевой ВГД-20 — 2 шт., Q = 183000 м 3 / час, H = 252 мм.в .;

Дымосос осевой типа ДОД-31,5 — 2 шт., Q = 1080 000 м 3 / час, Н = 380 мм.в .;

Рекуперативный воздухонагреватель: котлы №1-3 — типа РВВ-68; котлы № 4-6 типа РВВ-68М; котлы № 7, 8 типа РВП;

Циклон пылеулавливающий НИОГАЗ Ø 3250 мм — 3 шт.;

Пылеуловитель ТКЗ-ВТИ Ø 4750 мм — 3 шт .;

Нагнетательный вентилятор ВДН — 24х2 — II, Q = 560000 м 3 / час, H = 270 мм.ш. — 2 шт .;

Пылесосы типа АПП и УЛПП — 12-24 шт. / Котел.

Котлы подключены к 4 железобетонным дымоходам:

Котлы станции №1, 2 до дымовой трубы №1 высотой 180 м, диаметром устья 6,3 м

Котлы станции № 3, 4 до дымовой трубы № 2 высотой 250 м, диаметром устья 7,2 м

Котлы ст.5, 6 к дымовой трубе №3 высотой 250 м, диаметром устья 7,2 м

Котлы станции № 7, 8 до дымовой трубы № 2 высотой 250 м, диаметром устья 9,6 м

2.2.2. Горелки.

Горелка — устройство для образования смесей твердого, газообразного или жидкого топлива с воздухом или кислородом и подачи их к месту горения.

Котел ПП-830 (950) / 255ж укомплектован вихревыми пылеугольными и комбинированными газомазутными горелками:

1) Горелка вихревая пылеугольная ТКЗ (Таганрогская котельная).

1 — улитка первичного воздуха.

2 — вторичная воздушная улитка.

3 — форсунка розжига.

Все вихревые горелки производят короткие, широкие и короткофокусные горелки.

2) Комбинированная газомазутная горелка ТКЗ:

1 — форсунка.

2 — газораспределительный коллектор.

3 — разрез лопатки.

4 — дисковая заслонка (при ее смещении влево / вправо поток воздуха регулируется с сохранением степени закрутки потока воздуха).

W отв ≈ 80 м / с, W в ≈ 40 м / с, R g = 300 ÷ 1000 кг / м 2, V g = 1 ÷ 6 т / ч.

2.2.3. Золоулавливатели

Установлено следующее оборудование для удаления летучей золы из дымовых газов:

На энергоблоках №1-4 — 4 однополевых электрофильтра УГ2-1 × 53 и 8 золоуловителей типа В-4200 с трубами Вентури конструкции Уральского филиала ОРГРЭС;

На энергоблоках № 5-6 — 4 четырехпольных электрофильтра ЭГА-И-30-12-6-4;

На энергоблоке No.7 — 4 четырехпольных электрофильтра типа ЭГБМ-И-25-12-6-4;

В энергоблоке № 8 установлено 4 четырехпольных электрофильтра типа ЭГА-И-30-12-6-4.

2.2.4 Система золошлакоудаления

На НчГРЭС используется гидросистема улавливания золошлаков. Подача золошлаковой пульпы на насосные станции земснарядов осуществляется по отдельным самотечным каналам:

К дноуглубительной насосной станции №1 от котлов №1, 2;

К дноуглубительной насосной станции No.2 от котлов №№ 3, 4, 5, 6;

К дноуглубительной насосной станции № 3 от котлов № 7, 8;

На дноуглубительной насосной станции №1 установлено следующее оборудование:

2 дноуглубительных насоса, тип 12ГР-8Т, Q = 1320 м 3 / час, H = 50 м h. Изобразительное искусство .;

2 дренажных насоса типа АР-100, Q = 54 м 3 / час, H = 20 м. Изобразительное искусство.

Золошлаковая пульпа подается на золоотвал по двум трубопроводам D = 350 мм.

На дноуглубительной насосной станции №

установлено следующее оборудование.2:

1 земснаряд типа 12ГР-8Т, Q = 1320 м 3 / час, H = 50 м h. Изобразительное искусство .;

2 дренажных насоса типа АР-100М, Q = 97 м 3 / час, H = 30 м. Изобразительное искусство.

Золошлаковая пульпа подается на золоотвал по трем трубопроводам D = 350 мм.

На дноуглубительной насосной станции № 3 установлено следующее оборудование:

3 экскаваторных насоса типа ГРТ-1250/71;

2 дренажных насоса АР-100М.

Золошлаковая пульпа подается на золоотвал по двум трубопроводам D = 350 мм.Все дноуглубительные насосные станции имеют один водоструйный эжектор с Q = 80 м 3 / час. Расчетная производительность шлака с одного котла — 3,75 т / час.

Расчетное количество золы, улавливаемой золоулавливающими установками энергоблоков:

Энергоблоки №1-4 — 21 т / час;

Энергоблоки № 5-8 — 21,5 т / ч каждый.

Расчетное количество золошлаковых шламов от дноуглубительных насосных станций:

Бэггер насосная №1 — 1330 т / час;

Насосная станция Bagger No.2 — 2700 т / ч;

Бэггер насосная №3 — 1345 т / час.

Золоотвал расположен в пойме реки Аксай и состоит из трех участков общей площадью 179 га, вместимостью 29,84 млн м 3.

В настоящее время в эксплуатации находится участок №1, рассчитанный на строительство плотин высотой до 31 м с увеличением пропускной способности на 5 млн м3. Участок золошлакоотвала №2 проработан. поверхность покрывается глиной и промывается песком.Участок золошлакоотвала №3 разработан и находится в стадии рекультивации. Отработанная пульпа транспортируется грузовым железнодорожным транспортом.

Система золоудаления содержит:

3 насоса осветленной воды, Q = 3240 м 3 / час, H = 32 м. Изобразительное искусство .;

2 промывных насоса, тип 200Д-60, Q = 600 м 3 / час, H = 82 м. Изобразительное искусство .;

4 насоса поливной воды типа 650Д-90А, Q = 600 м 3 / час, H = 35 м h. Изобразительное искусство.

2.ГЕНЕРАЛЬНЫЙ ПЛАН И ТРАНСПОРТ
Генеральный план

2.1. Земельные участки под строительство котельных отбираются в соответствии со схемой теплоснабжения, проектами планировки и застройки городов, поселков и сельских поселений, генеральными планами предприятий, схемами генеральных планов для групп предприятий с общими помещениями (индустриальных центров). .

Размеры земельных участков котельных, расположенных в жилых массивах, следует принимать в соответствии со строительными нормами и правилами по планировке и застройке городов, поселков и сельских поселений.

2.2. При проектировании генерального плана котельной необходимо предусмотреть возможность размещения укрупненных монтажных площадок, складских помещений, а также временных сооружений, необходимых на период строительно-монтажных работ.

2.3. Склады топлива, реагентов, материалов, лабораторные помещения, а также вспомогательные помещения котельных, расположенные на промышленных площадках, должны быть совмещены с аналогичными зданиями, помещениями и сооружениями этих предприятий.

2.4. На территории котельной, главного корпуса, топливно-золоотвала, трансформаторной подстанции, газорегулирующего пункта (ГРП), конденсатосборной и насосной станции, резервуаров для хранения горячей воды, водоочистного и реагентного хозяйства. здание должно быть расположено.

Эти здания и сооружения разрешается объединять с соблюдением требований раздела 11 настоящих правил и положений.

(К) Для встраиваемых и пристроенных котельных должны быть предусмотрены закрытые склады для хранения твердого и жидкого топлива, расположенные вне котельной и здания, для теплоснабжения которого она предназначена, в соответствии со СНиП 2.07.01-89.

Вместимость складов жидкого топлива не должна превышать значений, установленных СНиП на проектирование складов нефти и нефтепродуктов для складов второй группы.

Ограждения котельных следует проектировать в соответствии с Методическими указаниями по устройству ограждений площадок и площадок предприятий, зданий и сооружений.

Здания и сооружения котельных, расположенные на площадках промышленных предприятий, не допускаются к ограждению.

2,5. За пределами территории котельной допускается размещение разгрузочных устройств для подачи топлива, топливных складов, мазутных хозяйств, станций сбора и перекачки конденсата, резервуаров для хранения горячей воды, насосных станций и резервуаров пожарного и питьевого водоснабжения, золоотвалов; При этом мазутные помещения, резервуары для горячего водоснабжения, резервуары для пожаротушения и питьевого водоснабжения должны иметь ограждения.

2.6. Система водоотведения с территории котельной должна быть спроектирована открытой, а в строительных условиях — совместно с промышленными и дождевыми сетями водоотведения предприятия или района, в котором расположена котельная.

2.7. Расстояния до жилых и общественных зданий следует принимать:

• от зданий, конструкций котельных, а также от оборудования, установленного на открытых площадках — по санитарным нормам допустимого уровня шума в жилых домах;
• со складов твердого и жидкого топлива, кислот, щелочей и других сильнодействующих токсичных веществ — по специальным нормам.

2.8. Золошлаки необходимо использовать для нужд строительства и строительства.При невозможности их использования следует проектировать золошлакоотвалы с соблюдением следующих условий:

№

• Размер площадки отвала эолошлака должен быть предусмотрен с учетом эксплуатации котельной не менее 25 лет с выделением первой очереди строительства, рассчитанной на эксплуатацию котельной 10 лет;
• золошлакоотвалы размещать на непригодных для ведения сельского хозяйства землях, рядом с площадкой котельной; При этом для золоотвалов, низин, оврагов, заболоченных территорий, выработанные котлованы, подлежащие благоустройству, следует использовать с учетом перспективного развития территории строительства.

При проектировании необходимо предусмотреть защиту резервуаров от выноса золошлаков дождевыми или паводковыми водами.

Транспорт

2.9. Транспортная схема котельной принимается исходя из ее проектной мощности с учетом последовательности строительства и перспектив расширения.

2.10. Режим подачи подвижного состава для разгрузки основного или резервного топлива и реагентов (удельная масса доставки, количество и размер ставок, продолжительность разгрузки, грузоподъемность вагонов и цистерн) устанавливается по согласованию с органами МПС. .При установлении удельного веса подачи необходимо учитывать объем хранилища, рассчитанный в соответствии с разделом 11 настоящих правил и положений.

2.11. Подача груженых вагонов и прокатка порожних товаров должна осуществляться МПС или промышленным предприятием, на территории которого расположена котельная.

2.12. Для котельных мощностью более 50 Гкал / ч при подаче топлива или удалении золошлаков автомобильным транспортом главный автомобильный въезд, соединяющий площадку котельной с внешней дорожной сетью, должен быть двухполосным.

Для котельных мощностью 50 Гкал / ч и менее, независимо от способа подачи топлива и золошлакоудаления, должен быть предусмотрен подъездной путь с одной полосой движения.

2.13. В проектах должна быть предусмотрена возможность подъезда автомобильным транспортом к зданиям и сооружениям котельных, к оборудованию, установленному на открытых площадках.

Дороги для автомобильного транспорта, обеспечивающие ведение технологического процесса, должны иметь улучшенные капитальные покрытия.

Планировка и технико-экономические показатели котельных

Генеральные планы котельных. Из-за взрывоопасности котлов, возможности возгорания и по санитарно-гигиеническим требованиям котельные в большинстве случаев размещаются в отдельно стоящих зданиях. Запрещается встраивать и пристраивать котельные к жилым и общественным зданиям, где возможно скопление людей.

Котельные включают в себя ряд таких помещений и сооружений, как: котельная, в которой установлены котлы, помещения для вспомогательного оборудования, служебные и подсобные помещения, ГРУ, объекты электроснабжения, системы хранения топлива и золы, резервуары для хранения горячей воды, бункерная соль мокрого хранения и др.Часть строений находится внутри котельной, другие — на территории котельной. Взаимное расположение здания котельной и других сооружений показано на генеральном плане.

Рис. 75. Генеральные планы котельных:

а — на жидком топливе; б — твердое топливо

На рис. 75 показаны генеральные схемы котельных, работающих на мазуте и угле. Мазутный сектор представлен приемной железнодорожной эстакадой, двумя мазутными цистернами и мазутоперекачивающей станцией.Эта часть площадки ограничена для предотвращения растекания мазута.

Продувочный колодец 2, резервуар для мокрого хранения соли 3, два резервуара для хранения горячей воды 4 и дымовая труба 8 расположены рядом с котельной.

Уголь доставляется на склад по железной дороге и хранится штабелями. Доставка угля в котельную осуществляется автопогрузчиком, который стоит под навесом 10 часов в нерабочее время. Шлак хранится до следующего вывоза самосвалом в сборный бункер 9.

Размещение котлов и вспомогательного оборудования. Котлы и вспомогательное оборудование расположены в котельной, поэтому их обслуживание безопасно и удобно, а коммуникационное устройство отличается оптимальными затратами на их строительство и минимальными тепловыми и гидравлическими потерями при эксплуатации.

В котельной котлы обычно устанавливают служебным фасадом в одну линию и обращены к окнам котельной. При однорядной компоновке передняя часть котлов имеет хорошее естественное освещение и позволяет легко наблюдать за работой котла.Это упрощает эвакуацию обслуживающего персонала при авариях и пожарах через двери, расположенные по бокам передней части котлов.

Для уменьшения длины газовоздушных каналов перед котлами устанавливают приточно-вытяжные вентиляторы, а за котлами — экономайзеры, дымососы и золоуловители. Подача топлива, золоудаления, водоочистные сооружения, энергосистемы и другие системы, как правило, делаются общими для всей котельной.

Основная часть вспомогательного оборудования обычно располагается справа или слева от котлов на полу котельной.Деаэраторы; Зачастую сетевые водонагреватели устанавливают на площадках, расположенных на высоте до 5-7 м.

Проходы и расстояния. Для удобного и безопасного обслуживания котлы и вспомогательное оборудование устанавливаются на определенном расстоянии друг от друга, а также от стен и потолка в соответствии с требованиями Ростехнадзора. Например, минимальные расстояния от оборудования до стен

и этажи, а также проходы между оборудованием должны быть:

— расстояние от передней части котлов или выступающих частей топок до противоположной стены котельной…… 2-3 м;

— расстояние от выступающих частей горелочных устройств до стены котельной …. 1 м;

— ширина свободного прохода по передней части котлов ………. 1,5 м;

— проход между котлами, при необходимости их боковое обслуживание ….. 1,5-2 м;

— то же, но без ремонта, а также другие проходы между оборудованием и стенами … 0,7-1 м;

— расстояние от зоны обслуживания до перекрытия……… 2м;

— расстояние от верхнего элемента котла до потолка при отсутствии обслуживания ….. 0,7 м.

Определенные требования предъявляются к сооружению площадок для обслуживания котлов и вспомогательного оборудования и соединяющих их лестниц.

Площадки и ступени лестницы изготавливаются из листов или элементов с неровной поверхностью и ограждены перилами. Ширина свободного прохода площадок и лестниц устраивается не менее 0.6-0,8 м, а высота поручня не менее 0,9 м. Высота ступеней должна быть не более 200 мм, а их ширина — не менее 80 мм. При высоте лестниц более 1,5 м их угол наклона к горизонтали не должен превышать 50 °. Обеспечивается сплошная обшивка поручня снизу на высоту не менее 100 мм.

Котельные здания и помещения. В современных котельных чаще всего используются здания каркасного типа, с одинаковыми пролетами, одинаковой ширины и высоты.Для изготовления зданий используются унифицированные железобетонные и металлоконструкции, применяемые в промышленном и специальном строительстве. Так, например, пролеты зданий принимаются равными 6, 9, 12, 18, 24 или 30 м, а шаг колонн — 6 или 12 м. Высота помещений (этажей) и разбивка оконных проемов учитываются с учетом используемых панелей и крупных блоков.

Рис. 76. Производственно-отопительная котельная с котлами ДКВР-4-13:

.

1 — вентиляторы выдувные; 2 — паровые котлы; 3 — сетевые насосы; 4 — подпиточные насосы; 5 — питательные насосы; 6 — фильтры; 7 — резервуар для влажного хранения соли; 8 — продувочный колодец; 9 — продувочный сепаратор; 10 — водонагреватели; 11 — деаэратор; 12 — водяные экономайзеры; 13 — дымососы; 14 — дымоход.

Котельные, как правило, делают одноэтажными и без мансардных этажей. Помимо зала в котельной предусмотрены помещения под мастерскую, лабораторию химической очистки воды и электрораспределительное устройство. В соответствии с требованиями производственной санитарии в котельных устраиваются гардеробные с умывальниками, душевые, туалеты, столовая, комната начальника котельной и др. Эти служебные и подсобные помещения расположены в конце здания или в отдельной пристройке в несколько этажей.В отдельных случаях в составе котельных могут быть помещения (пристройки) для гидроразрыва пласта, трансформаторная подстанция, а иногда и для хранения запасов топлива.

Здания (помещения) и конструкции котельных в зависимости от степени взрывоопасности и пожарной опасности делятся на разные категории продукции и для каждой из них устанавливается степень огнестойкости. Например, котельные относятся к производственной категории G и должны иметь II степень огнестойкости, а помещения гидроразрыва пласта — к категории A со степенью огнестойкости II.

При проектировании и строительстве котельной учитывается возможность ее расширения, поэтому одна из торцевых стен котельной остается свободной. Для переноски и транспортировки оборудования в стенах котельной предусмотрены монтажные отверстия. С этой же целью используются дверные и оконные проемы.

Для эвакуации персонала при пожарах и авариях в котельной должны быть две двери, открывающиеся наружу. Один выход предусмотрен в малогабаритных котельных площадью не более 200 м 2 при длине фасада котла не более 12 м.Двери из других помещений должны открываться в сторону котельной.

Пол котельной перед фасадом котлов выполняется не ниже уровня прилегающей территории. Углубление пола ухудшает санитарно-гигиенические условия и затрудняет выход при несчастных случаях.

Для поддержания температуры воздуха, удаления вредных газов, пыли и влаги котельные снабжены системой вентиляции, а при необходимости — отоплением. Так, например, производственные помещения оборудуются воздушным отоплением, а вспомогательные — системами отопления с локальными отопительными приборами.Котельные с постоянным обслуживающим персоналом оборудованы естественной вытяжкой с учетом поступления воздуха в газо-воздушный тракт котла. При необходимости применяют принудительную вытяжную вентиляцию, в том числе приточно-вытяжную. В помещениях мазутных насосных станций обеспечивается десятикратный воздухообмен за 1 час с помощью двух приточных и двух вытяжных вентиляционных установок мощностью по 100% каждая.

Для правильного обслуживания оборудования необходимо хорошее освещение рабочих мест: указатели уровня, измерители, тепловые экраны, пульты управления.фасады котлов и т. д. Таким образом, котельные имеют достаточное естественное и искусственное освещение. Кроме того, используется местное освещение со степенью освещенности не менее 50 люкс в местах установки средств измерений и приборов. Также предусмотрено аварийное освещение.

По надежности электроснабжения электроприемники котельных относятся к 1-й и 2-й разрядам (с учетом категории котельной).

23.2. Технико-экономические показатели котельных

Основные технико-экономические показатели котельных:

— установленная тепловая мощность котельной, Гкал / ч;

— годовая выработка и отпуск тепла потребителям, тыс. Гкал;

— годовые затраты на природное и условное топливо, воду и электричество;

— численность персонала, чел .;

— общая сметная стоимость строительства котельной (капитальные затраты), тыс. Руб .;

— годовые операционные затраты, тыс. Руб. / Год;

— себестоимость отпускаемой тепловой энергии 1 Гкал, руб. / Гкал;

— строительный объем основного корпуса котельной, м 3 и т. Д..

Наиболее важными показателями являются капитальные затраты и годовые эксплуатационные расходы.

Капитальные затраты на строительство котельной. Сметная стоимость котельной определяется ее тепловой мощностью и техническим оснащением и зависит от типа, количества, мощности котлов и вида топлива, от типа и количества вспомогательного оборудования, от конструкции строительной части. и местные условия.

Capex K складывается из стоимости оборудования с установкой K OB и стоимости строительных работ K STR:

К = К OB + K STR

Доля стоимости оборудования с установкой 45-60%.Твердотопливные котлы представляют большую ценность. Стоимость монтажных работ составляет 30-40% от стоимости оборудования.

Стоимость строительных работ достигает 40-60% от общих капитальных затрат. В то же время котлы с водогрейными котлами, работающими на газомазутном топливе, имеют самые низкие затраты.

Для сравнения стоимости котельных используется понятие удельных капвложений, т.е. капвложения на 1 МВт (1 Гкал / час) установленной мощности в тысячах рублей / МВт (тысячах рублей / Гкал / час). Котлы с угольными паровыми котлами имеют самые высокие удельные капитальные затраты, а водогрейные котлы со стальными котлами — самые низкие.С увеличением тепловой мощности удельные капитальные затраты снижаются. Например, в ценах 1985 г. удельные капитальные затраты котельных с угольными паровыми котлами составляют: мощностью 10 МВт — 40 тыс. Руб., Мощностью 40 МВт — 25 тыс. Руб. Газовые котлы имеют самую низкую стоимость, а угольные котлы.

Годовые эксплуатационные расходы определены на годовой период работы и включают затраты на топливо, электричество, воду, заработную плату, износ оборудования, обслуживание и общекотельные затраты в тыс. Руб. В год:

S ГОД = S T + S E + S B + S ZP + S AM + S TR + S ИТОГО

Расходы на топливо находятся по формуле:

C T = c t В год

Цена на топливо цт. принимается согласно действующим прейскурантам отпускных цен с учетом транспортировки его в котельную.Годовое потребление природного топлива В ГОДУ основано на выработке тепла КВ ГОД :

В ГОД = Q ГОД / Q n p

, где η — средний КПД котла. Q n p — теплота сгорания

К этому расходу добавляется расход топлива на растопку котлов и потери топлива на складах.

Затраты на топливо составляют 50-70% и более годовой стоимости эксплуатации котельной.

Затраты на электроэнергию. При установленной электрической мощности котельной R более 100 кВА затраты на электроэнергию составляют размер платы за потребленную электроэнергию E кВтч / год и плату за установленную электрическую мощность котельной:

C E = c E E + c R R,

где c E — цена 1 кВтч, руб .; c R — цена 1 кВА установленной мощности, руб. / КВА.

Установленную электрическую мощность котельной можно приблизительно определить по известной тепловой мощности котельной Q SET из следующего соотношения: P / Q UST = 10-30 кВА / Гкал / ч.Следует отметить, что коэффициент использования установленной мощности составляет 0,5-0,7.

Затраты на электроэнергию составляют примерно 10-12% годовых общих затрат на котел.

Стоимость воды прямо пропорциональна расходу воды и стоимости 1 кубометра воды.

Расходы на заработную плату учитывают прямые ежемесячные выплаты производственному персоналу с учетом начислений за выслугу лет, премии, отпускные, социальное страхование, за выполнение и перевыполнение плановых показателей.В примерных расчетах годовой фонд оплаты труда принимается равным 1650 — 1800 руб. / Чел. В год. Численность персонала зависит от типа установленного оборудования, его производительности, вида топлива, степени механизации и автоматизации технологических процессов и определяется штатным расписанием. Для определения численности персонала котельной используется стандартный коэффициент — это количество человек на единицу установленной тепловой мощности котельной. Например, для твердотопливных котельных мощностью от 5 до 15 МВт нормативный коэффициент принимается равным 4 чел / МВт, а для мощности от 15 до 30 МВт — 2.6 чел / МВт.

Амортизационные отчисления — это деньги, предназначенные для проведения текущего, капитального ремонта и замены физически изношенного или устаревшего оборудования. Амортизационные отчисления формируются как сумма отчислений от капитальных затрат на оборудование и стоимости строительных работ:

S AM = STR K STR / 100 + OB K OB / 100,

Где СТР = 3%, и около = 5,5 — 9% — стандартные коэффициенты вычета, соответственно, из стоимости строительных деталей и оборудования в зависимости от типа оборудования, вида топлива и количества часов использования оборудования в год.

Основная часть амортизационных отчислений идет на капитальный ремонт.

Расходы на техническое обслуживание , связанные с очисткой оборудования, заменой дефектных деталей, осмотром и регулировкой оборудования, и учитываются как часть амортизационных отчислений:

C TR = a TR C AM

где и т.р. = 0,2-0,3 доли отчислений на текущий ремонт.

Общие расходы на котел включают затраты на эксплуатационные материалы (масло, химикаты, прокладочные материалы и т. Д.).), для удаления шлака и разгрузки топлива, для поддержания безопасности и управления, налогов, сборов и других обязательных отчислений. Их доля составляет GEN = 0,3-0,45 от суммы расходов на заработную плату, амортизационные отчисления и содержание:

S ИТОГО = ИТОГО (S ZP + S AM + S TR)

Стоимость отпущенного тепла:

с = С ГОД / К ОТП руб / Гкал,

где Q ОТП — годовой объем отпущенной тепловой энергии, Гкал / год.

При отсутствии централизованного отопления котлы отвечают за отопление дома. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы оформления, можно будет самостоятельно спланировать комнату. Типовая схема котельной для частного дома разрабатывается с учетом конкретного типа котла и перечня дополнительного оборудования для системы отопления.

Поможем разобраться в проблеме, опишем особенности различных котельных, обозначим требования и правила их обустройства. Тематические видеоролики наглядно демонстрируют примеры организации помещения под установку и разводку котлов.

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места расположения помещения с установленным в нем отопительным оборудованием котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоящая;
• прилагается.

Размер помещения, отведенного под котельную, выбирается исходя из вида топлива.

Когда обустройство специальной затруднено, есть еще вариант — мини-котельная.

Помещается в собранный по принципу металлоконструкции контейнер, который можно разместить во дворе дома. Осталось только подключить мини-котельную к коммуникациям.

Галерея изображений

Устройство системы вентиляции котельной

Использование органического топлива остается наиболее распространенным способом производства энергии.Для этого необходимо подать кислород в зону горения. Эту задачу решает постоянная и достаточная вентиляция помещения, в котором установлен отопительный котел. Качественно выполненная вентиляция в котельной не только обеспечивает эффективную работу автономной системы частного дома, но и сохраняет жизнь и здоровье жителей, так как не позволяет проникать в жилую зону опасным продуктам сгорания топлива.

Существует два типа вентиляции: естественная и принудительная.Первые самые простые, предусматривающие открытые окна и окна, отверстия в дверях и под ними, искусственные стыки и воздушные каналы в стенах. Принудительная система требует применения вентилятора. Бывает с приточно-вытяжной. В соответствии с государственными нормами и правилами вентиляция должна быть установлена ​​в помещениях жилого дома, поэтому перед их владельцами стоит проблема выбора оптимального типа. Обе системы успешно используются в котельных, но между ними есть принципиальные отличия.

Естественную вентиляцию сделать проще и дешевле. Достаточно внизу внешней стены сделать заборное отверстие, диаметр которого будет зависеть от мощности котла и не может быть меньше 15 см. Подача воздуха регулируется клапаном (натяжителем), установленным на воздуховоде. Вверху стены прорезают отверстие для удаления загрязненного воздуха. Примечательно, что вентиляция естественного типа для котельной энергонезависима, однако критична к погодным условиям и жестко контролируется.

В целях безопасности запрещается устанавливать в котельной приточную часть принудительной вентиляции, так как при выходе из строя котла горючие газы или продукты сгорания топлива попадут в жилую зону дома. Вытяжная вентиляция, удаляющая снаружи опасные вещества, в этом случае послужит дополнительной страховкой. Принудительные системы позволяют гибко управлять микроклиматом в помещении дома, но являются энергозависимыми и дорогими.

Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливаются в отдельных помещениях — котельных. Иногда для них создаются специальные расширения. Помимо норм пожарной безопасности, необходимо выполнять требования по вентиляции, чтобы обеспечить приток свежего воздуха в топку и своевременно удалить продукты горения. Порядок воздухообмена в помещениях с различными видами органического топлива регулируется государственными нормами и правилами (СНиП).В случае несоблюдения надзорные органы не дадут разрешение на работу.

Неудивительно, что требования к вентиляции газовой котельной в жилом доме самые жесткие. При этом для жителей опасность представляют не только вредные продукты сгорания, но и само топливо — газ. Предложены условия набухания для установки газовых котлов малой мощности (до 30 кВт). Для них не обязательно снимать отдельную комнату, можно установить в жилой зоне, например — на кухне.Правила, касающиеся газового оборудования, полностью подходят для котлов, работающих на других видах топлива.

При установке вентиляции необходимо соблюдать правила:

1. Высота потолков в помещении отопительного оборудования не допускается делать ниже 6 м. Поскольку буквально выполняя это требование в частном домовладении, решить проблему за счет увеличения интенсивности вентиляции котельной сложно. Каждый недостающий метр высоты должен компенсироваться ростом воздухообмена на 25%.

2. Дополнительно по СНиП в котлах должна быть предусмотрена вентиляция, обеспечивающая полную замену трех объемов воздуха в течение 1 часа. При этом не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с заменой воздуха в котельной, необходимо будет установить систему принудительного типа.

Особую внимательность и осторожность следует проявлять при проектировании высотных систем.Удачно спланированная и качественно смонтированная котельная Коттедж Приточная вентиляция на 2 этажа должна подавать необходимое количество воздуха для обеспечения стабильной работы котла, а выводная система своевременно выводить выхлопные газы наружу по общему вытяжному каналу здания. .

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. При профессиональных инженерных расчетах учитываются размеры помещения для нанесения покрытия, технические характеристики и место установки оборудования.Конструкция котельной проще. Требуется определить следующие параметры:

• Геометрические размеры помещения (длина, ширина, высота).
• Скорость воздушного потока. Оно не должно быть меньше 1 м / с.
• Прирост воздухообмена, вызванный разницей между допустимой высотой помещения (6 м) и его реальной величиной.

1. Изменяя параметры помещения, рассчитывается его объем. Он равен 33,6 м3.
2. Коэффициент увеличения воздухообмена котельной определяется: (6 — 2.8) * 0,25 + 3 = 3,8.
3. Есть объем воздуха, который необходимо заменить в течение часа: V = 3,8 × 33,6 = 128 м³.
4. Площадь сечения канала, который должен иметь вытяжку вентиляции в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
5. Полученная площадь площади переводится в диаметр, так как на практике чаще используются вентиляционные трубы круглого сечения: d = 2 sqrt (S / π) = 211 мм.

На основании найденного значения выбирается выхлопная труба с ближайшим стандартным диаметром (200 мм). Этим параметрам будет соответствовать и размер питающего отверстия. В инженерной документации можно найти готовые таблицы подбора выхлопных труб, исходя из необходимого расхода воздуха.

Монтаж своими руками

Грамотное устройство системы вентиляции котельной включает три обязательных этапа: подготовка технического проекта, монтаж оборудования и проверка работоспособности.При планировании учитывается производительность вентустановки, длина воздушных каналов и тепловая мощность котла. Устанавливая воздуховоды, нужно помнить, что их расположение зависит от типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительной подачей. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Природные системы разрешено оборудовать только вертикальными воздушными видами, длина которых не может быть менее 3 м.

После окончания монтажа системы вентиляции и отопления частного дома необходимо проверить работоспособность всех ее функциональных элементов. Требуется проверить отсутствие протечек теплоносителя, реверсивной тяги и тепловых потерь, измерить КПД котла и концентрацию окиси углерода в топке. Для обеспечения точности измерений их необходимо проводить только через 24 часа после запуска обогрева и воздухообмена. Для повышения безопасности котельной и эффективного удаления из нее продуктов сгорания полезно дополнительно использовать противопожарную вентиляцию и специальную систему дымоудаления.

.
