Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

Данный элемент определяют следующим образом.

Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы, связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

Виды коньковой конструкции ↑

konek-1

konek-2

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

• Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
• Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками.
  В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

konek-3

konek-4

По месту установки различают три основных варианта конька:

• прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
• врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
• пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем

Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

• на месте расположения трубы по отношению к коньку;
• уклоне скатов;
• на наличии вблизи дома объектов или деревьев, которые выше его;
• интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет

Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

• Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
• Скатная кровля. Пусть L= расстояние от коньковой планки. При
• L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
• 1. 5 < L< 3 м, труба предполагается выше этих элементов;
• L > 3 м, то параметр определяют по воображаемой линии, составляющей 10^◦ с линией горизонта.

Как сделать своими руками ↑

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Рекомендуем

Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

• Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
• Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

Внимание!

Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.

• Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
• Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
• В обязательном порядке должен быть предусмотрен вентиляционный отсек.
  В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

На заметку

Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

Как закрепить конек на крышу: из профнастила, на шиферной ↑

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

• Шиферная кровля. Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди, имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

Обязательной процедурой является гидроизоляция элементов кровли из дерева.

До начала установки отделочных элементов прогон покрывают рубероидной лентой.
• Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.
• Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

konek-5

konek-6

• На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
• Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Внимание!

Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.

• Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

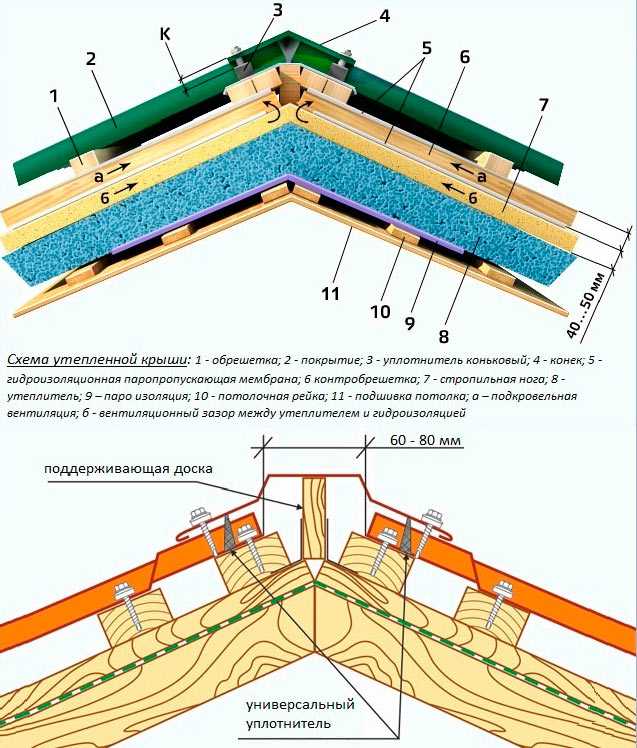

Устройство вентиляции ↑

Для создания вентиляции необходимо выполнить следующие операции.

• После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
• Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
• Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
• По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

© 2022 stylekrov.ru

Конек крыши, его виды и назначение, а также особенности расчета и монтажа

Установка конька между скатами крыши — это финишная операция по монтажу кровли. Он предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.

Содержание

• 1 Конёк кровельной системы, его назначение и виды

  • 1.1 Зачем нужен конёк крыши

    • 1. 1.1 Фотогалерея: основные виды коньковых планок

• 2 Виды конька крыши с характеристикой

  • 2.1 Коньки для различных кровельных покрытий

    • 2.1.1 Конёк для металлочерепицы, профлиста и композитной черепицы

    • 2.1.2 Конёк для кровли из шифера

    • 2.1.3 Конёк для ондулина и аналогичных материалов

    • 2.1.4 Коньки для битумной черепицы

    • 2.1.5 Конёк на фальцевой кровле

  • 2.2 Фотогалерея: коньковые планки при использовании специфичных кровельных материалов

• 3 Размеры конька крыши

  • 3.1 Плоская коньковая планка (треугольная)

  • 3.2 Коньковая планка прямоугольная (фигурная П-образная)

  • 3.3 Коньковая планка круглая

• 4 Расчёт высоты конька крыши

  • 4.1 Расчёт высоты конька мансардной крыши

• 5 Монтаж конька крыши

  • 5. 1 Монтаж прямого конька

  • 5.2 Круглая коньковая планка

  • 5.3 Прямоугольный (П-образный) конёк

  • 5.4 Видео: монтаж конька крыши

• 6 Как сделать конёк на крышу своими руками

  • 6.1 Инструменты для изготовления коньковых планок своими руками

  • 6.2 Процесс изготовления коньковой планки

  • 6.3 Видео: как согнуть лист металла в домашних условиях

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

• коническими;
• угловыми;
• рельефными;
• фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок

Плоский конёк надёжно соединяет противоположные скаты крыши

Форма перехода скатов крыши повышенной прочности

Прямоугольный конёк подходит для большинства видов кровельного покрытия

Скаты соломенной кровли соединяются основным материалом укрытия

Виды конька крыши с характеристикой

Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.

Коньки для различных кровельных покрытий

Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.

Конёк для металлочерепицы, профлиста и композитной черепицы

Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.

Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм

Такие же коньки используются для кровли из композитной черепицы.

Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.

Конёк для кровли из шифера

Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.

Оцинкованные коньки наиболее подходят для шиферной крыши

В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.

Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки

Конёк для ондулина и аналогичных материалов

При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.

Коньки для ондулина изготавливаются из того же материала, что и основное покрытие

Коньки для битумной черепицы

Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.

Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.

Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями

Конёк на фальцевой кровле

Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.

На фальцевой кровле переход между скатами изготавливается в виде конькового фальца

Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.

Фотогалерея: коньковые планки при использовании специфичных кровельных материалов

Для конька по ондулину применяется тот же материал, что и для основного покрытия

Для черепицы шинглас производится специальный конёк

Коньки черепичных кровель также изготавливаются из керамики

По драночной крыше конёк используется деревянный

Размеры конька крыши

Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.

Плоская коньковая планка (треугольная)

Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.

Плоский конёк практически универсален для многих видов покрытий

Коньковая планка прямоугольная (фигурная П-образная)

Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.

Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним

Коньковая планка круглая

Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.

Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы

Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

• длина основания перевода между опорными точками стропильных ног;
• угол наклона между стропильной ногой и переводом;
• таблица значений тригонометрических функций.

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

1. Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.
2. Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия.
3. Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия. А это немаловажно для экстерьера здания.

   Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

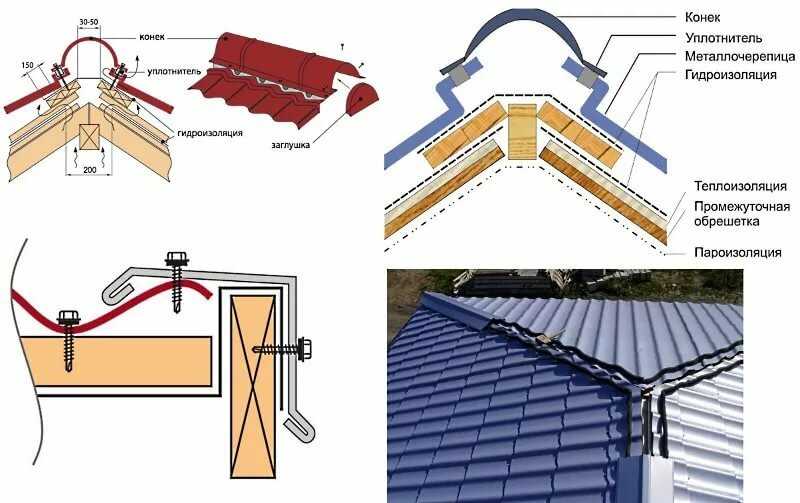

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

1. Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
2. Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
3. Торцы коньков закрываются заглушками.
4. Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.


   При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть

Прямоугольный (П-образный) конёк

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Видео: монтаж конька крыши

Как сделать конёк на крышу своими руками

Обычно такой вопрос не возникает, строительный рынок в достаточной степени насыщен продукцией такого рода. Единственным обоснованием целесообразности самостоятельного изготовления коньковых планок является наличие в хозяйстве неликвидов листовой стали, пригодной для этой цели. Кроме того, нужно владеть хотя бы зачаточными навыками выполнения жестяных работ. Для изготовления коньковых планок понадобятся специальные приспособления и инструмент.

Материалом для этих изделий являются металлические листы из стали, меди, алюминия. Их толщина, в зависимости от вида может составлять от 0,4 до 1,5 миллиметра. Стальные листы могут быть оцинкованными, окрашенными или иметь полимерное защитное покрытие. Задача состоит в том, чтобы способом гибки придать заготовке нужную форму. При этом:

• не допускается повреждение защитного покрытия, особенно это актуально для крашеного материала;
• сгибы должны быть строго параллельны оси изделия;
• не допускаются вмятины на поверхности от воздействия инструмента;
• все размеры на отдельных коньковых планках должны быть строго одинаковыми.

При выполнении чертежа конька нужно следить за тем, чтобы все размеры на отдельных коньковых планках были строго одинаковыми

Инструменты для изготовления коньковых планок своими руками

Для того чтобы изготовить самое простое изделие самостоятельно, нужно иметь в распоряжении специальное оборудование и инструмент кровельщика:

Кроме того, понадобятся деревянные проставки, чтобы не допустить убоин в месте работы киянкой.

Процесс изготовления коньковой планки

Для изготовления этой детали нужно выполнить ряд последовательных операций:

1. Из стального листа вырезать заготовку размерами 2000х430 миллиметров.
2. Нанести продольную ось изделия маркером.
3. Закрепить заготовку на верстаке струбцинами с выпуском за ребро прибойни на 20 миллиметров.
4. Выполнить краевой сгиб длиной 15 мм на угол 180°.
5. Снять заготовку, развернуть на 180° и снова зажать струбцинами с выпуском на 20 миллиметров.
6. Выполнить второй краевой сгиб таким же образом.
7. Переустановить заготовку по разметке центральной оси, зафиксировать струбцинами.
8. Выполнить сгиб на нужный угол, контролируя его шаблоном.

Размер заготовки зависит от формата имеющегося в наличии листа. Стандартные длины коньковой планки могут быть такими: 100–1250–1500–2000 миллиметров. Чем короче эта деталь, тем больше будет стыков при монтаже. Величина нахлёста составляет 10–15 сантиметров.

Видео: как согнуть лист металла в домашних условиях

Конструкция кровельного конька предельно проста, его установка не требует специальных знаний и навыков. Этому способствует также продуманная конструкция названного элемента кровли. Придерживаясь правил безопасности и имея одного помощника, можно установить конёк в течение одного дня, завершив таким образом сложную и ответственную работу по монтажу кровли.

• Автор: Виталий Калугин
• Распечатать

64 года, пенсионер, образование высшее, инженер — металлург.

Оцените статью:

(2 голоса, среднее: 2. 5 из 5)

Поделитесь с друзьями!

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

Требования к коньковым доскам

для жилых построек можно найти в разделе R802.3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Когда требуется коньковая балка?

Международный Жилищный Кодекс охватывает нормативные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки. Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи сняты, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается несущим элементом конструкции. При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Коньковая доска и коньковая балка

Часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению. обслуживать.

Обычно коньковая доска устанавливается между стропилами в верхней части кровельной системы в качестве основы для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши и временную нагрузку, такую ​​как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Каков минимальный размер коньковой доски?

Когда используется коньковая доска, Раздел R802.3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее края среза стропила, который она обслуживает.

На рисунке ниже это наглядно показано:

Как видно на рисунке, глубина коньковой доски должна быть не меньше фактической глубины стропила, а не меньше его глубины. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения коньковой доски

Как мы упоминали ранее, когда непрерывные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку для несущей нагрузки на крышу, однако есть еще один вариант, который стоит упомянуть, когда конек потребуется балка.

Часто это можно пропустить, потому что оно находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25 %) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим нормы требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать крышу в сборе. Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.

Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802.3 Международного жилищного кодекса (IRC) 2018 года .

* Справочный источник – Международный жилой кодекс 2018 г. – [Купить на Амазоне]

Маркированный размер коньковой доски, коньковая доска или коньковый брус

Коньковая доска или коньковый брус? Какая нужна моя крыша? :: Weyerhaeuser

Это очень распространенный вопрос, который наша команда инженеров технической поддержки часто обсуждает с дизайнерами. Разница между коньковой доской и коньковой балкой сводится к тому, спроектирована ли крыша как крыша компрессионного или структурного типа. Хотя существует и третий тип кровли при использовании инженерных деревянных изделий Weyerhaeuser, о которых вы можете прочитать ниже.

Стив Рудовски, территориальный менеджер Trus Joist Weyerhaeuser, собрал модель, чтобы продемонстрировать разницу между двумя типами каркаса крыши, которая определяет, нужна ли вам коньковая доска или коньковая балка.

Компрессионная крыша

Крыша с традиционным каркасом – это система, построенная в соответствии с положениями Международного жилищного кодекса (IRC). Эта система также известна как компрессионная крыша или «предписывающая крыша», поскольку детали конструкции прописаны в нормах. Он может использоваться для крыш с уклоном от 3:12 до 12:12 и в основном строит треугольник, соединяя две противоположные стропила потолочной балкой/стяжкой на их нижних концах. Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил вместе, образуя основу и завершая треугольник. См. пример поперечного сечения крыши, показанный ниже.

С ненесущей коньковой доской вверху две противоположные стропила в основном поддерживают друг друга. Под нагрузкой стропила будут испытывать как осевые, так и изгибные напряжения. Потолочная балка (натяжная стяжка) на нижнем конце стропила сопротивляется тяге, возникающей, поскольку эти концы имеют тенденцию смещаться наружу и толкать опорную стену. Общая система (коньковая доска, стропила, хомуты и потолочная балка) определяется IRC. Дополнительную информацию о крышах см. в главе 8 IRC 2018 года.

Weyerhaeuser EWP обычно доступен длиной до 48 футов. Они часто используются строителями в качестве заменителей обычных деревянных изделий, таких как 2×8 и 2×10, в крышах с традиционным каркасом. Строители могут предпочесть один длинный кусок микроллама там, где им пришлось бы использовать несколько кусков пиломатериала, например, для изготовления длинной коньковой доски.

Эта замена иногда создает запросы на запечатанную документацию/расчеты, поскольку используемый продукт является «разработанным» и не указан в строительных нормах. Эти запросы не являются необходимыми или обязательными. Чтобы считаться заменой любой из системных частей, EWP Weyerhaeuser должен быть 9.0004 эквивалентно или лучше, чем элемент, который он заменяет. Проще говоря, это означает, что продукт EWP должен быть такого же/большего размера и такой же/более высокой прочности, чем заменяемая деталь. Дополнительную информацию о замене см. в Техническом справочнике Weyerhaeuser 1502.

Например, мастер может использовать для коньковой доски 40-футовый кусок микроллама размером 1 ¾″ x 9 ¼″ вместо трех или четырех кусков пиломатериала размером 2×10. Это было бы приемлемо, поскольку Microllam имеет аналогичные размеры. Для этой замены документация/расчет не нужны.

Несущая крыша

Этот тип крыши аналогичен конструкции пола, где балки имеют несущие опоры на каждом конце. Конструктивные уклоны крыши обычно варьируются от 0:12 до максимум 12:12.

Структурные крыши обычно имеют коньковые балки на верхних концах вместо коньковой доски, описанной выше для сжатых крыш. См. пример, показанный ниже. Элементы вальмы и ендовы в несущих крышах также считаются несущими балками, что означает, что они имеют опору на каждом конце и поддерживают реакции от присоединенных балок крыши. Расчеты могут быть произведены для балок и балок в системе несущей крыши с использованием Forte 9.Программное обеспечение 0101® WEB или Javelin ^®  .

Weyerhaeuser EWP Roof

Этот тип крыши представляет собой запатентованную систему, в которой используются стропила TimberStrand LSL и потолочные балки, а также вальмовые, ендовные и коньковые элементы Microllam LVL или TimberStrand LSL. Геометрия крыши, требуемые размеры элементов и сведения о соединениях указаны в нашем Руководстве по проектированию системы крыши, TJ-9005. Подобно компрессионной крыше, построенной в соответствии с IRC, эта система также носит предписывающий характер. Здесь покрытый скат крыши может варьироваться от 4:12 до 12:12 и иметь расстояние между стропилами до 24″ по центру.

Информация и подробности, представленные в руководстве, основаны на испытаниях, проведенных компанией Weyerhaeuser для демонстрации эквивалентности традиционным каркасным системам. Любая система, построенная с использованием этого руководства, должна полностью основываться на этом руководстве, без замены материалов/деталей. Как и в случае компрессионных крыш, образуемая система имеет треугольную форму с коньковой доской, двумя стропилами и потолочной стяжкой внизу. Как и в случае компрессионных крыш, расчеты элементов не могут быть предоставлены для отдельных элементов, поскольку большая часть информации основана на тестировании системы или продуктах, которые соответствуют или превосходят нормативные требования.
