Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа
Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.
Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.
Составляющие пластиковой вентиляционной системы
Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.
Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.
Плюсы и минусы воздуховодов из пластика
Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:
антикоррозийные свойства,
небольшой коэффициент теплопотери,
меньшая шумность пластика, по сравнению с металлом,
малый вес конструкции,
простота монтажа и возможность воплотить сложные системы трубопроводов,
эстетический внешний вид,
отсутствие потребности в дополнительной покраске изделий,
длительный срок эксплуатации,
невысокая стоимость.
Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.
С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.
Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.
Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.
Где можно устанавливать пластиковую вентиляцию
Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.
Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.
Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.
Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.
Разновидности пластиковых воздуховодов и типы соединительных элементов
Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.
Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.
Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

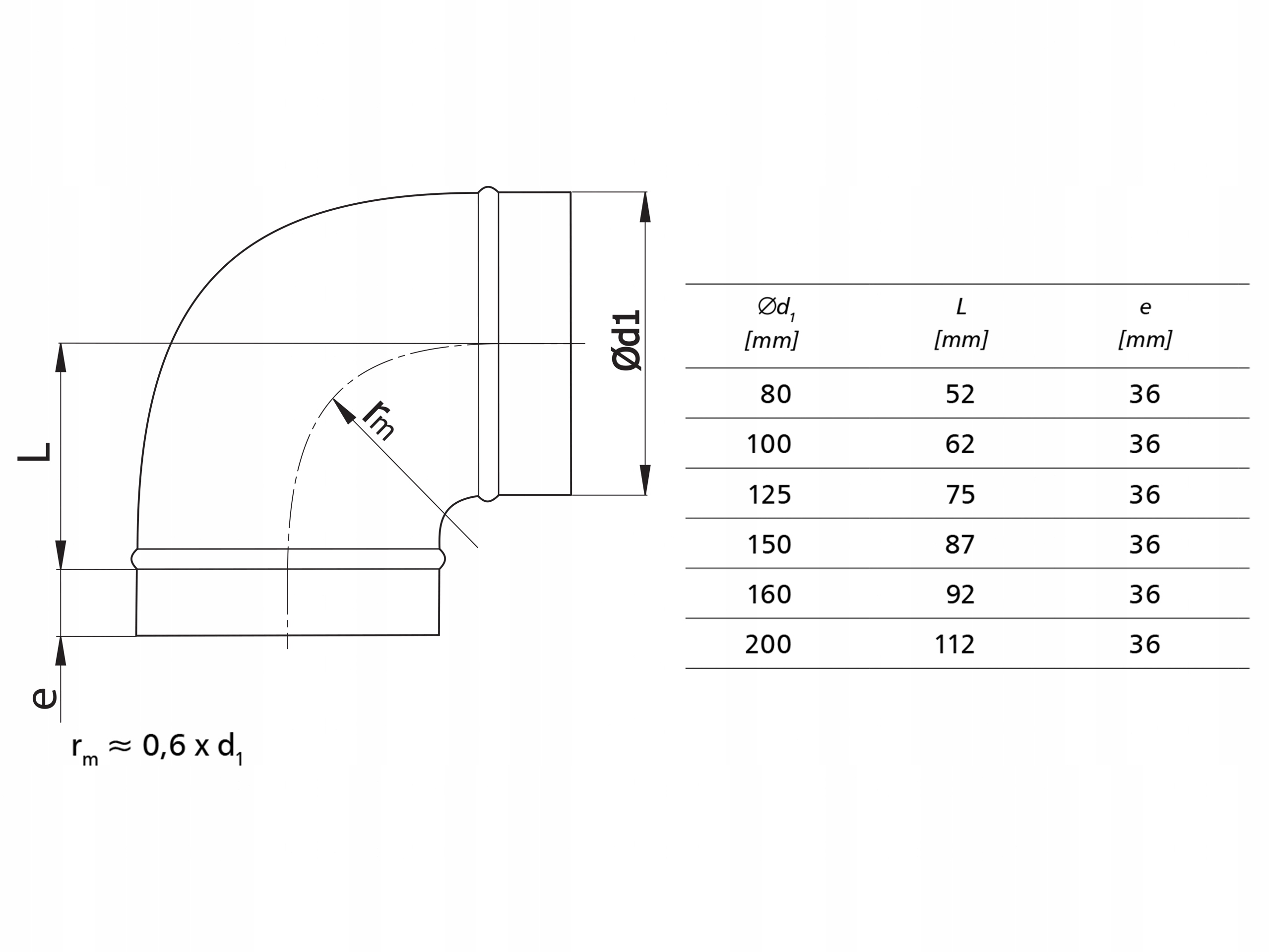

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.
Как рассчитать размеры и сечение
Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.
Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.
По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:
По количеству людей.
По объему помещения.
В первом случае используется формула L = N х Lnorm.
L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
N – число людей в помещении.
Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).
Для расчета второго показателя применяется формула L = b х S х H.
L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
S – площадь помещения (в м²).
H – высота стен помещения (в м²).
В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.
Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.
Sc – размер сечения провода, который необходимо использовать (в см²).
L – мощность вентиляции, расход воздуха (в м³/ч).
V – скорость воздуха в воздуховоде (в м/с).
2,778 – константа.
Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.
Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.
d круглого воздуховода, мм
Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100
80х90
72
63х125
79
63х140
88
110
90х100
90
80х140
112
125
100х125
125
100х140
140
140
125х125
156
90х200
180
160
100х200
200
90х250
225
180
160х160
256
90х315
283
200
100х315
315
100х355
355
225
160х250
400
125х355
443
250
125х400
500
200х315
630
300
200х355
710
160х450
720
315
250х315
787
350х355
887
350
200х500
1000
Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.
Круглые и прямоугольные воздуховоды – какие лучше
Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.
Круглые вентиляционные системы
Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.
Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.
Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.
Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.
Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.
Особенности сборки и монтажа пластиковых вентиляционных систем
Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.
Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.
В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).
Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.
Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.
Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.
Где применяются пластиковые воздуховоды и чем это обусловлено
Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.
Применение: от квартир до торговых центров.
Пластиковый воздуховод
Воздуховоды используются:
Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.
Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.
Вернуться к содержанию ↑
Разнообразие диаметров и форм
Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:
Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;
Трубы прямоугольного пластикового воздуховода
Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид. Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.
Пластиковые трубы подразделяются еще на два типа:
Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

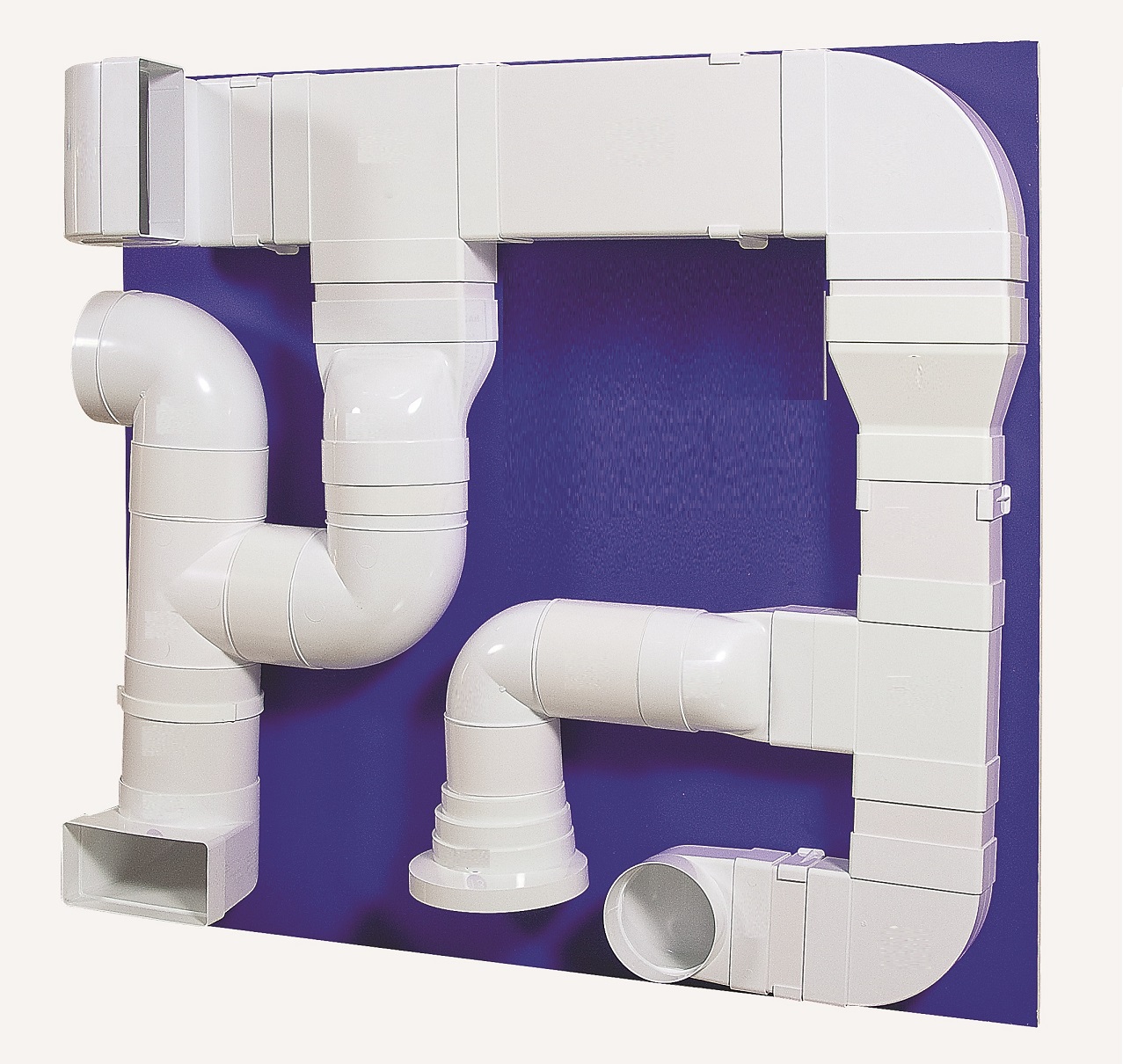

Элементы пластикового воздуховода
Вернуться к содержанию ↑
Преимущества и недостатки изделий из пластика
Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:
Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.
Пластиковые соединительные элементы
Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.
Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.
Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.
Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.
Вернуться к содержанию ↑
