Диаметр критически важен при соединении крана к ответным фланцам, в случае фланцевого соединения, или при соединении с трубой, в случае сварного, муфтового и хомутового соединений.
Диаметр шарового крана обозначает размер прохода крана, так же называемый условным проходом крана или номинальным диаметром. Чаще всего диаметр выражен в миллиметрах, но также в Британских и Американских стандартах – в дюймах.
Пример обозначения диаметра крана:
В стандартах ГОСТ и DIN: 10, 15, 20, 25, 32, 40, 50… Данные цифры означают размер в миллиметрах.
В стандартах ASME и BS: ½”, ¾”, 1”, 2”, 3”, 4” … Данные цифры означают размер в дюймах. Размер в дюймах обычно обозначают двойной кавычкой после “ цифры, а также словами “inch” или сокращенно “in”.
Между диаметрами кранов шаровых по разным стандартам есть взаимосвязь, но к сожалению, она не всегда прямая. К примеру, размеры в дюймах отличаются от размеров в миллиметрах ввиду разных систем измерения и подходов к образованию размеров.
| Размер ГОСТ | Стандарт — Размер (Проход*) | |||
| API 6D | DIN | ISO 14313 | BS 13942 | |
| 10 | — | 10 | — | — |
| 15 | ½” (13) | 15 | 15 (13) | ½” |
| 20 | ¾” (19) | 20 | 20 (19) | ¾” |
| 25 | 1” (25) | 25 | 25 (25) | 1” |
| 32 | 1 3/4” (32) | 32 | 32 (32) | 1 ¼” |
| 40 | 1 1/2″ (38) | 40 | 40 (38) | 1 ½” |
| 50 | 2” (42) | 50 | 50 (42) | 2” |
| 65 | 2 1/2” (52) | 65 | 65 (52) | 2 ½” |
| 80 | 3” (62) | 80 | 80 (62) | 3” |
| 100 | 4” (87) | 100 | 100 (87) | 4” |
(*) указан минимальный размер прохода крана шарового по стандарту.
Более точную информацию по реальному проходу можно получить у производителя.
Важно отметить, что здесь мы говорим именно о диаметре прохода шарового крана при соединении его к трубопроводу, а не о проходе внутри крана шарового. Внтуренний проход крана может быть двух видов:
- Полнопроходной, где размер на входе, внутри и на условном выходе из крана одинаков. Такая конструкция наиболее востребована в местах, где необходимо чтобы проход не менялся ввиду необходимости сохранения параметров потока среды, давления, а также на участках с периодическим проходом СОД.
- Редуцированный, он же зауженный или не полнопроходной. Все три обозначения равнозначны.
Важные отклонения диаметров кранов от проходов
Чем выше давление и чем больше диаметр крана шарового, тем более диаметр крана, как и проход крана становятся величинами конструкторских расчетов производителя. К примеру, кран шаровый с условным диаметром 80 мм (или 3 дюйма по ASME) может быть всего 62 миллиметра.
Как вы видите отклонение составляет 18 миллиметров!
Конечно же, обычно, проектные организации учитывают все эти факторы при проектировании систем и процессов в целом. Но мы все же должны обратить ваше внимание на данные обстоятельства. В частности, если труба имеет внутренний диаметр 80 миллиметров, то вопрос монтажа крана на высокое давление с указанными выше отклонениями может быть критическим как для системы, так и для технологического процесса в целом. Мы на своей практике не раз сталкивались с ситуациями когда персонал, напрямую не связанный с проектированием и технологией, не имеет однозначных данных для правильного выбора кранов. Такие ситуации не уникальны и не единичны.
Выбор диаметра и прохода кранов шаровых
Итак, если стоит задача выбора, расчета или монтажа крана с определенным диаметром, то нужно руководствоваться следующими простыми правилами:
- Рабочее давление и температура в системе должны быть известны. Давление и температура являются основополагающими для правильного расчета класса прочности крана и, как следствие, выбора диаметра крана.
- Размеры присоединяемых труб должны быть известны, а также их толщины. Это важно как с точки зрения соединения, так и с точки зрения понимания того, что было рассчитано проектантами до крана и после него.
- Назначение крана должно быть известно. Здесь указываются такие условия как периодические проход СОД, Частота срабатывания, Аварийное назначение и другие параметры не относящиеся к параметрам среды.
- Параметры среды. Параметры среды напрямую влияют на расчёт крана и его размеров, диаметра, прохода и материалов. На первый взгляд может показаться, что эти параметры вторичны, но в условиях агрессивных сред и тяжелых условий эксплуатации эти параметры могут повлиять на общую конструкционную безопасность крана. Например, среда с высокими расходными характеристиками, может требовать отсутствие падения давления в системе, то есть полный проход крана и соответствие диаметра крана диаметру трубы.
В любом случае, Вы можете обратиться за консультацией к специалистам компании Астутек для помощи в выборе правильного решения.
Разбираем краны шаровые: технические характеристики
Краны шаровые: технические характеристики
Если вы решили произвести замену радиаторов отопления, монтируете водопровод или просто подключаете бойлер, счетчики воды или газа, то купить кран шаровый или вентиль вам будет просто необходимо.
Но сначала надо определиться с техническими характеристиками изделия, способами назначения, материалом изготовления, основными видами и различиями шаровых кранов для водопровода, отопления, размеры.
Почему данный вид кранов называют шаровыми?
Если вы возьмете кран в руки и повернете ручку крана, то внутри него увидите стальную задвижку, выполненную в виде шара с отверстием. При открытии крана, задвижка поворачивается, предоставляя свободный проход потоку воды или газа. В закрытом же состоянии «шар» повернут перпендикулярно потоку, что полностью перекрывает его движение.
Кран шаровой
Виды шаровых кранов или вентилей, их отличия, размеры и технические характеристикиКраны шаровые отличаются по диаметру внутреннего прохода, по типу резьбы (внутренняя или наружная), рабочему давлению, материалу, из которого изготовлены, производителю продукта и среды применения.
Диаметр или размер шарового крана, используемого при монтаже водо-газопровода, бывает разный. Чаще всего находят применение краны шаровые с диаметром внутреннего прохода равным 1/2 дюйма или 3/4 дюйма, что соответствует 15 мм, 20 мм или же 25 мм. Реже используют трубы и краны диаметром равным 1 дюйм, 1 1/4 дюйма, 1 1/2 или же 2 дюйма.
Например, в квартире или частном доме на холодное и горячее водоснабжение вполне достаточно будет установить кран шаровой полдюймовый 1/2, т.к. диаметр трубы всегда соответствует диаметру крана. Для системы отопления, при наличии в ней циркуляционного насоса, достаточно трубы диаметром 3/4 дюйма и, соответственно, и кранов шаровых того же диаметра.
Если же система отопления будет иметь естественную циркуляцию теплоносителя, тогда резонно использовать трубы и краны большего диаметра. Данный показатель должен быть не менее 40-50 мм.
Диаметр шарового крана, как правило, указан на нем самом. Символ, показывающий на эти технические характеристики — DN.
Например, обозначение DN15 показывает нам, что данный шаровой кран имеет условный диаметр внутреннего прохода равный 15 мм или 1/2 дюйма.
Краны шаровые различают по типу резьбы. Она бывает внутренняя или наружная. На сленге сантехников внутреннюю резьбу называют гайкой, наружную — штуцер. Например, шаровой кран имеющий с обоих концов внутреннюю резьбу, называют кран шаровой «гайка-гайка». Если же с одной стороны внутренняя, а с другой наружная, тогда «гайка-штуцер» и т.д.
Следующий показатель — это рабочее давление, т.е., давление внутри системы, до предела которого кран шаровый может использоваться. Измеряется он в атмосферах, а на самом изделии обозначается под символом PN.
Например, обозначение PN40 говорит о том, что кран может быть применен в системах с максимальным рабочим давлением до 40 атмосфер. На практике, краны шаровые с показателем не ниже PN16 можно использовать даже в системах центрального отопления, например, для подключения радиаторов отопления, газовых или электрических котлов.
Краны шаровые Valtec и Bugatti
Материал изготовления шаровых крановИм может быть силумин, латунь или же латунь, покрытая никелем. Ни в коем случае не покупайте краны, выполненные из силумина. Это достаточно хрупкий сплав. Кран, выполненный из этого материала, может развалиться уже до момента его эксплуатации при монтаже.
Отличить силуминовый кран от латунного можно, взяв оба изделия в руки и сравнить их вес. Кран, выполненный из латуни, будет заметно тяжелее.
Область применения шаровых кранов
Обычно данный вид кранов используется для перекрытия потоков воды или газа. Как отличить кран шаровой для газа и воды по внешнему признаку? Тут все просто — кран с желтым рычагом или «бабочкой» предназначен для газопровода, краны любых других цветов — для холодного или горячего водоснабжения, или отопления.
Производители шаровых кранов
Сейчас на рынке представлено достаточно различных производителей.
Мы рекомендуем покупать качественные шаровые краны известных, проверенных брендов, таких как, Bugatti или Valtec.
nomortogelku.xyz
Читайте также:
Полная таблица размеров клапанов для правильного размера клапана
Независимо от типа клапана, убедитесь, что вы приобрели нужный размер и размер, чтобы гарантировать эффективность потока в вашем приложении. Размер влияет на величину давления, которое может поддерживать клапан, что, в свою очередь, может повлиять на скорость потока и управление. Выбор правильного размера может сэкономить ваши расходы и обеспечить хорошую отдачу от инвестиций.
Размер клапана Обычно для определения правильного размера клапана используется уравнение Q = Cv√(ΔP/G) , где Q — производительность в галлонах в минуту, Cv — коэффициент расхода клапана, ΔP — перепад давления в фунтах на квадратный дюйм, а G — удельный вес жидкости.
Производители обычно имеют список коэффициентов расхода клапана для всех моделей и размеров их промышленных клапанов. Найдя значение Cv, необходимое для вашего применения, вы сможете выбрать клапан подходящего размера.
Коды и стандарты клапанов Стандарты клапанов DINСтандарты клапанов DIN, установленные Немецким институтом нормирования, более известны как немецкие стандарты клапанов. Общие стандарты включают DIN EN 488, DIN EN и другие, в зависимости от типа применения.
Стандарты клапанов BSСтандарты клапанов BS устанавливаются Британским институтом стандартов, национальным органом по стандартизации Соединенного Королевства. Типы включают BS 1212 для шаровых кранов, BS 1414 для задвижек и другие.
Стандарты ISO на клапаны Стандарты ISO на клапаны, опубликованные Международной организацией по стандартизации, определяют требования к конструкции, функциональности и другим аспектам промышленных клапанов.
Стандарты клапанов ASME устанавливаются и регулируются Американским обществом инженеров-механиков. В этих стандартах могут быть указаны номинальные значения давления и температуры сертифицированной промышленной арматуры.

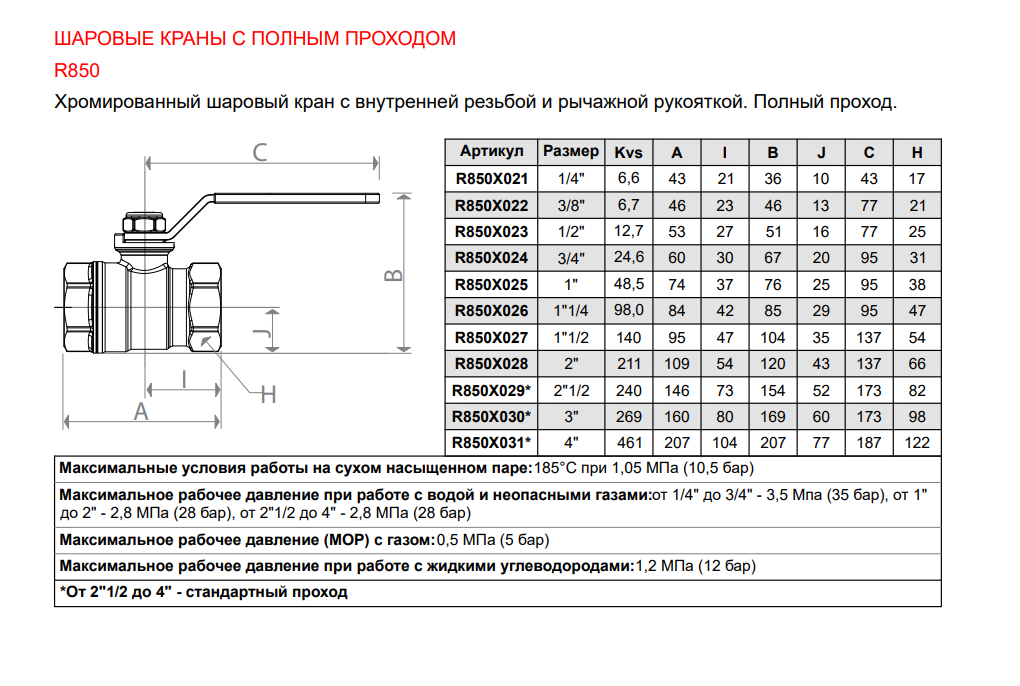

Таблица размеров шарового крана Таблица размеров шаровых крановИсточник изображения: Pekos
| Размер (класс 150) | Д | Л | Е | Ф | Г | Н | С |
| Размер шарового крана 1 дюйм | 25 | 127 | 108 | 60 | 113 | 185 | 56 |
| Размеры 2-дюймового шарового крана | 50 | 178 | 152 | 84 | 153 | 300 | 92 |
| Размеры 3-дюймового шарового крана | 80 | 203 | 191 | 114 | 205 | 355 | 101 |
| Размеры 4-дюймового шарового крана | 100 | 229 | 229 | 128 | 220 | 355 | 114 |
| Размеры 6-дюймового шарового крана | 150 | 394 | 279 | 175 | 284 | 680 | 165 |
| Размеры 8-дюймового шарового крана | 200 | 457 | 343 | 245 | 362 | 750 | 228 |
| Размеры шарового крана 10 дюймов | 250 | 533 | 406 | 285 |
Что такое стандартный размер шарового крана? В зависимости от выбранного вами класса клапана, стандартные размеры шарового крана будут различаться.
Например, диаметр клапана может варьироваться от 15 до 600 миллиметров (мм) для клапанов класса 150.
Если вы задаете вопрос «Как узнать, какой размер шарового крана мне нужен?», одним из способов сделать это будет ссылка на размер вашего шланга или трубы. Например, двухдюймовый шаровой кран может подойти для двухдюймового шланга. Но это может быть не так для шаровых кранов с уменьшенным проходным сечением.
При измерении размеров шаровых кранов следует рассмотреть возможность измерения их диаметров. Обычно на клапанах можно найти маркировку типа DNXX. DN обозначает номинальный диаметр, за которым следует размер диаметра клапана в мм.
Таблица размеров дисковых затворов Таблица размеров дисковых затворовИсточник изображения: Robert-JamesSales, Inc.
| А | Б | С | Д | Е | Ф | Г | Н | Дж | К | Л | М | Н | Р | В | Р | |
| Размеры 3-дюймового дроссельного клапана | 10-11/16 | 6 | 3-11/16 | 1-7/8 | 5-7/8 | 8 | 0,561 | 3-1/4 | 32 сентября | 6 | 6 | 8/8-11 | 4 | 3 | 7-1/2 | 3 |
| Размеры 4-дюймового дроссельного клапана | 13 | 7 | 4-13/16 | 2-1/8 | 6-15/16 | 11 | 0,686 | 3-1/4 | 32 сентября | 6 | 7-1/2 | 8/8-11 | 8 | 4 | 9-1/8 | 3 |
| Размеры 6-дюймового дроссельного клапана | 15. 07.16 | 5-7/8 | 2-1/4 | 8-3/4 | 11 | 0,811 | 3-1/4 | 32 сентября | 6 | 9-1/2 | 3/4-10 | 8 | 6 | 11-1/4 | 3 | |
| Размеры 8-дюймового дроссельного клапана | 17-3/4 | 9-3/16 | 6-15/16 | 2-1/2 | 11 | 16 | 0,936 | 4-3/4 | 17/32 | 10 | 11-3/4 | 3/4-10 | 8 | 8 | 13-3/4 | 3 |
| Размеры 10-дюймового дроссельного клапана | 20-1/2 | 10-1/2 | 8-3/8 | 2-13/16 | 13-3/8 | 16 | 1,123 | 4-3/4 | 17/32 | 10 | 14-1/4 | 7/8-9 | 12 | 10 | 16 | 3 |
| Размеры 12-дюймового дроссельного клапана | 23-1/2 | 12-1/6 | 9-13/16 | 3-1/8 | 16 | 16 | 1,247 | 4-3/4 | 17/32 | 10 | 17 | 7/8-9 | 12 | 12 | 19 | 3 |
| Размеры 24-дюймового дроссельного клапана | 40-3/16 | 19 | 17-7/16 | 6-1/8 | 28-1/4 | 3 | 7-1/2 | 24 | 29-1/2 | 1-1/4-7 | 20 | 23-1/4 | 32 |
Какой номинальный размер дисковых затворов? Наиболее распространенные конфигурации размеров, доступные на рынке, варьируются от 2 до 36 или 60 дюймов.
Источник изображения: Bonney Forge
| Размер (в мм) | Л | L2 | Вт | Ш1 | Н | h2 | А |
| Размеры 2-дюймовой задвижки | 215,9 | 231,65 | 200 | 430 | |||
| Размеры 3-дюймовой задвижки | 282,45 | 298,45 | 250 | 555 | |||
| Размеры 4-дюймовой задвижки | 304,8 | 320,55 | 250 | 620 | |||
| Размеры 6-дюймовой задвижки | 403,35 | 419,1 | 350 | 305 | 805 | 835 | 220 |
| Размеры 8-дюймовой задвижки | 419,1 | 434,85 | 400 | 305 | 1005 | 1035 | 220 |
| Размеры 12-дюймовой задвижки | 501,65 | 517,4 | 500 | 460 | 1465 | 1479 | 267 |
| Размеры задвижки 24 дюйма | 1143 | 1165,35 | 900 | 610 | 2837 | 2667 | 411 |
Измерение задвижки включает в себя знание ее размеров от отверстия до отверстия, высоты штока, хода клапана и других показателей.
Собрав эти данные, вы сможете точно выбрать задвижку, подходящую для вашего применения.
Источник изображения: Rache Process
| Размер (в мм) | Л | Х | Вт |
| 2-дюймовый шаровой клапан | 203 | 340 | 225 |
| 3-дюймовый шаровой клапан | 241 | 419 | 302 |
| 4-дюймовый шаровой клапан | 292 | 441 | 325 |
| 6-дюймовый шаровой клапан | 406 | 610 | 451 |
| 8-дюймовый шаровой клапан | 495 | 679 | 549 |
При выборе шарового клапана может помочь знание его номинала Cv или коэффициента расхода.
Это количество воды в галлонах в минуту, которое проходит через клапан при температуре 20°C и давлении 1 PSI. Если вы не знаете, как выглядит шаровой клапан, хорошим индикатором будет его слегка сферическая форма.
Источник изображения: Irrigation Direct
| Размер (в мм) | А | Б | С | Д | Е |
| 3-дюймовый донный клапан | 76 | 185 (260) | 146 | 18 | 250 (230) |
| 4-дюймовый донный клапан | 101 | 215 (260) | 178 | 18 | 280 (280) |
| 6-дюймовый донный клапан | 152 | 280 (330) | 235 | 18 | 360 (340) |
| 8-дюймовый донный клапан | 203 | 335 (385) | 292 | 18 | 400 (390) |
| 10-дюймовый донный клапан | 254 | 405 (530) | 356 | 22 | 440 (590) |
Донный клапан какого размера мне нужен? Эмпирическим правилом в отрасли является выбор клапана на один размер больше, чем размер нагнетательной трубы насоса.
Например, подходящим обратным клапаном для 4-дюймовой трубы будет 6-дюймовый обратный клапан.
Источник изображения: Z-Tide Valve
| Размер поплавкового клапана | Поплавковый размер резьбы | Размер поплавка | Размер резьбы шарика поплавка |
| 1-дюймовый поплавковый клапан | 1 1/4 дюйма | 8 дюймов | 16.07 |
| 2-дюймовый поплавковый клапан | 2 1/4 дюйма | 12 дюймов | 5/8 |
При выборе размера поплавка важно знать скорость слива и наполнения вашего резервуара. Эмпирическое правило заключается в том, что чем быстрее скорость, тем больший поплавок вам нужно будет купить.
Таблица размеров электромагнитного клапана–
Источник изображения:
Альтернативный текст:
Дата для электромагнитного клапана не найдена.
Выбор электромагнитного клапана в значительной степени зависит от коэффициента расхода, известного в отрасли как Kv, который определяет количество воды, проходящей через электромагнитный клапан за 60 секунд при комнатной температуре и давлении 1 бар.
Таблица размеров обратного клапана Таблица размеров обратных клапановИсточник изображения: Process Systems
| Размер (в мм) | Д | С | Г | Т | Л | Н | Н-М |
| Размеры обратного клапана 4 дюйма | 229 | 190,5 | 157 | 23,9 | 292 | 196 | 8-19 |
| 5-дюймовый обратный клапан | 254 | 216 | 186 | 23,9 | 330 | 202 | 8-22 |
Обратные клапаны бывают разных конфигураций, поэтому важно выбрать тот, который подходит для вашей области применения.
Но какой размер обратного клапана мне нужен? Чтобы измерить идеальный клапан с помощью расчета размера обратного клапана, вы должны знать скорость пола, необходимую для подъема его диска. После этого определите среднюю скорость потока в ваших трубах, убедившись, что она выше или равна минимальной скорости клапана.
Характеристики шаровых кранов
- НОМИНАЛЬНЫЙ ДИАМЕТР
Номинальный диаметр указывается на корпусе клапана в дюймах или в виде «DN», за которым следует значение – мм, единица измерения, которая соответствует размеру, выраженному в дюймах, например: DN20 эквивалентен ¾ дюйма NPT или подключение БСП.
2. ЭФФЕКТИВНЫЙ ДИАМЕТР
Эффективный диаметр указывает фактический диаметр отверстия в шаре. Он равен номинальному диаметру шара только в случае полнопроходного клапана. В случае, если фактический диаметр отверстия в шаре на один размер меньше размера клапана (например, шаровой кран ¾ дюйма с отверстием ½ дюйма в шаре), клапан называется «уменьшенным проходным сечением».
В то время как в случае, если фактический диаметр отверстия в шаре находится между размером клапана и на один размер меньше (например, шаровой кран ¾ дюйма с отверстием 5/8 дюйма в шаре), клапан называется «стандартным».
3. КОЭФФИЦИЕНТ РАСХОДА
Значение CV является показателем пропускной способности клапана и часто используется для описания работы регулирующих клапанов. Коэффициент CV часто используется для описания гидравлических характеристик элементов трубопровода. Определение CV – это количество галлонов США в минуту (GPM) воды с температурой 60 F, протекающей через клапан, что приводит к падению давления на устройстве в 1 фунт на квадратный дюйм (psi).
4. ИСПОЛЬЗОВАНИЕ
Для достижения наилучших результатов от клапана необходимо соблюдать ограничения, установленные производителем. Если используются более высокие температуры и давления, чем рекомендовано, естественная эластичность тефлона будет превышена, и необратимая деформация приведет к утечке.
5. УСТОЙЧИВОСТЬ К КОРРОЗИИ
Таблица химической совместимости указывает на пригодность латуни и других материалов для использования с различными жидкостями. Однако таблица не предназначена для предоставления полного ответа на все заявки. Пожалуйста, свяжитесь с представителем Enolgas USA Inc. или напрямую с Enolgas USA Inc. для получения разъяснений.
6. ПРАКТИЧЕСКИЕ ИСПЫТАНИЯ
В обстоятельствах, связанных с необычным применением, часто безопаснее провести практическое испытание для определения совместимости жидкости с латунью и тефлоном. Очевидно, что бывают случаи, когда теоретическая информация и опыт недоступны в качестве руководства.
В шаровых кранах потеря напора увеличивается на квадрат редукционного отверстия; это означает, что небольшое уменьшение диаметра приведет к большой потере напора.
Однако ситуация не улучшается при использовании полого шара. Потеря напора увеличивается из-за турбулентности внутри шара.
Испытания показывают, что в полом полнопроходном клапане потери напора на 42 % больше, чем в стандартном полнопроходном клапане. Клапан ¾” (DN 20) с полым полнопроходным шаром способен пропускать меньший объем жидкости за один час, чем клапан DN15 с обычным полнопроходным шаром. (т. е. на один размер меньше вместимость больше).
7. ХАРАКТЕРИСТИКИ
Характеристики шаровых кранов показаны на диаграммах с учетом взаимодействия между температурой и давлением. Горизонтальная линия указывает температуру, а вертикальная ось указывает давление в PSI/BAR (атмосферах). Каждая координата ограничивает область использования данного размера клапана.
8. ВЫБОР ШАРОВОГО КРАНА
При выборе товара важно учитывать факторы качества и цены. Если два продукта кажутся визуально похожими, возникает естественная тенденция выбирать продукт с более низкой ценой. Однако в случае шарового крана внешний вид не является самым важным аспектом (при условии, что отделка и толщина материалов одинаковы) при выборе правильного клапана, обеспечивающего долгий срок службы.
