Разводка электрики по квартире по потолку: Разводка электрики по потолку. Плюсы и минусы | На себе проверено

Содержание

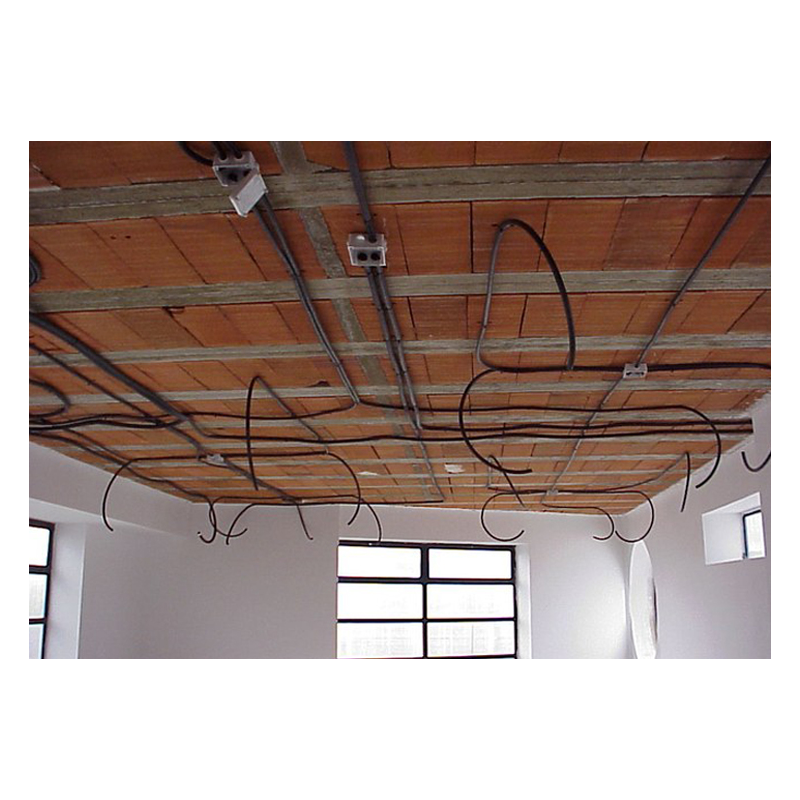

Разводка электрики по потолку. Плюсы и минусы | На себе проверено

Продолжаем делать ремонт в новой квартире, которую принимали уже с оштукатуренными стенами и электрической разводкой в них. У нас, как и у многих новоселов, возникло желание перенести выключатели, добавить розетки, вывести отдельную линию под электрический теплый пол, поставить точечные светильники в прихожей, ванной и туалете, вывести электрическую линию к вытяжным отверстиям для подключения принудительной вентиляции.

Штробить стены, чтобы прокладывать кабеля через всю квартиру, мужу крайне не хотелось. Варианта было два: электрифицировать квартиру через пол или через потолок. Приняли решение пускать провода по потолку.  Без ошибок, конечно, не обошлось, но они, надеюсь, будут некритичными.

Плюсы разводки по потолку в следующем:

— Простота монтажа, соответственно более высокая скорость электрификации. Действительно, наметил линию, пробурил отверстия, зафиксировал провод. Минимальное количество пыли и трудозатрат;

— Экономия материалов. По потолку можно вести линию напрямую, без обходных углов, не заботясь об эстетичности внешнего вида. Все равно линия закроется натяжным потолком. Это дает экономию в погонных метрах провода до 30-40%;

Минусы разводки по потолку:

— Пожарная опасность. Когда проводка спрятана в стене, короткое замыкание особо не опасно. Проводка в потолке – повод задуматься о дополнительных мерах, например установке более чувствительных автоматов, возможно с УЗО.

— Труднодоступность. Чтобы починить соединения, необходимо будет отстегивать натяжной потолок от стены. Самостоятельно отстегнуть и пристегнуть потолок не получится, необходимо будет вызывать специалистов, которые сделают это за деньги. Поэтому следует до установки натяжных потолков проверить работоспособность выполненной разводки.

Типичные ошибки:

При монтаже разводки по потолку мы допустили одну, как нам кажется, типичную ошибку: поставили разветвитель коаксиального кабеля на потолке. Со временем медные провода кабеля в местах соединений могут окислиться, и сигнал пропадет. Вот тогда придется отстегивать потолок и зачищать контакты (надеемся, это случится не скоро).

Спасибо за внимание. Ставьте лайки, пиши комментарии. Подписывайтесь на мой канал.

Возможно, Вам также это будет интересно:

— 5 ошибок при монтаже короба из гипсокартона

— Инструкция: что делать, когда заливают квартиру

— Преимущества и недостатки квартир на последнем этаже

Прокладка проводки по потолку — на что обращать внимание и какие ошибки наиболее распространены?

Главная / Монтаж, ремонт, уход / Ремонтные работы / На что следует обращать внимание при монтаже проводки по потолку?

В современных квартирах все реже можно встретить потолки в «первозданном» виде. Обычно, смонтированы натяжные или гипсокартонные конструкции. Они очень красивы и имеют множество преимуществ, одним из которых является возможность установки большого количества светильников. Всем им необходимо подключение к электросети и для этого, необходима прокладка проводки по потолку.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Как избежать нарушений и ошибок

На самом деле, это несложно.

Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов.

От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

схемы электропроводки + как провести самому


Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрый монтаж;
  • в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

  • предъявляются не такие строгие требования к параметрам и условиям монтажа;
  • увеличиваются допуски к номинально разрешенным токам;
  • сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

  • розеточную сеть лучше разделить на несколько групп – по количеству комнат;
  • осветительную систему также необходимо разделить по комнатам;
  • для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
  • если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.



Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м

2):
Общая длина кабелей по полу составила 2045 м, из них:

  • NYM 3*6 — 15 м.
  • NYM 3*4 — 70 м.
  • NYM 3*2,5 — 610 м.
  • NYM 3*1,5 — 600 м.
  • NYM 5*1,5 — 100 м.
  • ПВЗ 1*4 — 55 м.
  • ПВЗ 1*6 — 45 м.
  • TV кабель — 100 м.
  • UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

  • NYM 3*6 — 18 м.
  • NYM 3*4 — 70 м.
  • NYM 3*2,5 — 810 м.
  • NYM 3*1,5 — 780 м.
  • NYM 5*1,5 — 140 м.
  • ПВЗ 1*4 — 55 м.
  • ПВЗ 1*6 — 45 м.
  • TV кабель — 100 м.
  • UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб.  Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

  • кабельная линия должна проходить не менее чем в 15 см от потолка;
  • кабельная линия должна проходить не ниже 15 см от пола;
  • линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
  • подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
  • распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
  • не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

описание работ для разных вариантов покрытия

Содержание статьи:

Затеяли ремонт или строите дом? Не забудьте перед установкой потолка позаботиться о новой системе электропроводки — своего рода страховке от возгорания либо порчи недавно купленных модных светильников. А о том, как делается проводка по потолку, и секретах данного процесса вы сейчас узнаете.

Удачное освещение может преобразить любое помещение

Подготовительные работы

Электропроводка по потолку не делается с бухты-барахты, этому предшествует тщательная подготовка, включающая в себя:

  • Определение способа прокладки и типа материалов (в зависимости от базовой поверхности).
  • Нахождение распределительного щита/ящика.
  • Составление плана, включающего определение мест расположения осветительных приборов.
  • Определение сечения и марки провода/кабеля.
  • Закупку и/или поиск материалов и инструментов.

Стоит обратить внимание! Как правило, в блок традиционных работ по монтажу входит штробление потолка под проводку, чтобы прокладка получилась скрытой. Если в силу особенных причин такое в вашей квартире невозможно, то нужно будет делать наружный способ прокладки. Также, по мнению опытных домовладельцев, штробления не требует проводка под подвесным потолком, достаточно только сделать вертикальные каналы, следующие к точкам.

А вот для натяжной конструкции понадобится скрытая система.

Так выглядят кабели для электротехнических работ вблизи

Выбор материала

Как вы поняли, выбор материалов для монтажа проводки зависит от того, из чего сделана базовая поверхность. Давайте поговорим с помощью, каких труб/коробов нужно делать разводку в той либо иной ситуации.

  1. Железобетон. Если вы заселяетесь в новый (недавно возведенный) дом, то беспокоиться не о чем. Сейчас плиты перекрытия изготавливают с одновременной прокладкой внутри конструкции специальных электротехнических труб и проходных коробок (вам лишь остается найти их). А вот в старых домах из железобетона придется немного поломать голову. Как правило, в таких случаях стараются сделать проводку через каналы, между тем не всегда это удается (препятствуют этому остатки бетона внутри конструкции). Тогда кабель попросту крепится к базовой поверхности. Желательно его «одеть» в трубу из металла или пластиковую гофру.
  2. Металл. Как известно, этот материал — превосходный проводник электричества. Поэтому проводка в квартире по такому потолку производится при помощи специальных пластиковых труб и распределительных коробок из такого же сырья. Если в силу каких-либо причин задействовать пластик не представляется возможным, то можно купить стальные рукава.
  3. Дерево. Для деревянной базовой поверхности лучше всего подойдут трубы из стали. А вот распределительные коробки могут быть выполнены из любого негорючего материала, только не забудьте проследить, чтобы жилы кабеля не касались внутренней обшивки коробки (для этого провода покройте изоляционным материалом).
  4. Гипсокартон. Как правило, такие конструкции подразумевают сокрытие от посторонних глаз всего лишнего, включая проводку. Вам лишь достаточно поместить кабели в любые трубы (стальные, пластиковые и т.д.). Между тем такое покрытие имеет и свои минусы. Подвесной потолок без ущерба его красоте впоследствии вскрыть будет сложно, поэтому стоит заранее вынести коробки за пределы конструкции, чтобы вы могли иметь к ним доступ в случае необходимости проведения ремонтных работ.

А вот готовая система электропроводки для подвесной конструкции

Скрытая и открытая прокладка

Итак, как провести проводку по потолку при помощи скрытого способа?

Это важно знать! Запомните основное правило: резка базовой поверхности осуществляется только вдоль плит. Поперечное штробление чревато разрушением плиты, что приведет к трагедии.

Пошаговые действия:

Шаг № 1. Отмерьте от стены 5 см. Нанесите пометку.

Шаг № 2. Сделайте канал, который на 2 см будет идти параллельно стене и на 10 см параллельно панели.

Шаг № 3. Повторите предыдущий шаг столько раз, сколько планируете установить осветительных приборов, подводя углубление к будущим местам их расположения.

Шаг № 4. Проденьте протяжку и протяните кабель.

Шаг № 5. Обрежьте кабель, оставив 40 см запаса под каждый из светильников/люстр.

Шаг № 6. Запаяйте и изолируйте жилы проводов, собранные в распределительном ящике.

Все, можно проверять, работает ли система.

Вот что у вас должно получиться при выборе скрытого способа разводки

Теперь поговорим об открытом способе прокладки.

Шаг № 1. Сделайте разметку будущего расположения кабелей.

Шаг № 2. Установите распределительные коробки.

Шаг № 3. Нарежьте трубы согласно намеченному плану.

Шаг № 4. Установите фрагменты труб и закрепите их на базовой поверхности (в единое целое).

Шаг № 5. Затяните проводку в рукава, оставив необходимый запас на концах.

Шаг № 6. Соедините и покройте изоляцией жилы, что собраны в распределительной коробке.

Шаг № 7. Сделайте заземление.

Стоит обратить внимание! Проводка в гофре по потолку проводится только под прямым углом.

А это разводка открытого вида

Порядок работ с привязкой к типу потолка

Давайте рассмотрим, как проводится монтаж электропроводки по потолку на примерах с разными видами конструкций.

  • Натяжное покрытие

Такая поверхность изготавливается из поливинилхлорида или ткани. Учитывая этот факт, опытные электрики рекомендуют все же под данной конструкцией монтировать скрытую систему проводки, поместив кабель в пластиковый рукав. А вот электротехнические коробки и ящики следует вынести за пределы конструкции, поскольку демонтаж потолка — дело хлопотное, а иногда и неосуществимое.

  • Реечный потолок

Эта конструкция относится к подшивному типу покрытий. Материал, из которого изготавливаются рейки, как правило, либо алюминий, либо пластик, либо сталь. В большинстве случаев такое покрытие монтируют в ванной, поэтому требования к системе проводки особенные. Используйте стальные трубы, если основание деревянное. В случае железобетонной базовой поверхности задействуйте пластиковые либо гофрированные рукава. Крепится система к основанию, а вот распределительные ящики нужно вынести за пределы конструкции.

Так выглядит реечная поверхность

  • Подвесная гипсокартонная конструкция

Как вы уже знаете, покрытие из гипсокартона будет сложно вскрывать после установки, ведь вы уже покрасите либо покроете обоями, поэтому электротехнические ремонтные работы могут привести к тому, что все придется делать заново. Чтобы избежать таких хлопот, нужно все продумать заранее, включая вынос распределительных коробок за границу конструкции. А вот вид прокладки и выбор материалов для проведения работ всецело зависит от того, какой материал в конкретном случае выступает в качестве основы. Между тем учитывайте, что идеально «соседствуют» с гипсокартоном трубы из стали, пластика и металла (гофрированные).

  • Кассетный потолок

Этот вид конструкции также относится к разряду подвесных покрытий. Благодаря размерам и способу установки панелей добраться до любой части электротехнической системы не составит труда. Просто снимаете кассету и ремонтируете поврежденный участок. Поэтому можете размещать распределительные ящики там, где посчитаете нужным. Как правило, при такой поверхности применяется открытый способ разводки, когда трубы крепятся к основанию при помощи хомутов или скоб. Какие именно выбрать защитные рукава, опять же, зависит от материала основы.

А это кассетное покрытие, красиво, правда?!

Стоит обратить внимание! Отклонения от приведенных технологий допустимы только в случае монтажа низковольтной системы, к примеру, светодиодной, подключаемой к сети в 12 либо 24 вольта. Тогда трубками защищают лишь трансформаторный блок, а кабель можно устанавливать без рукава, используя клипсы.

Самые распространенные ошибки

Электропроводка — не самый легкий блок работ, поэтому перед началом лучше сразу ознакомьтесь с промахами, которые делают чаще всего:

  • отсутствие защитных труб и ящиков, что чревато возгоранием;
  • подключение всех осветительных приборов на один узел защитного отключения, что порой приводит к выходу из строя всех точек, а иногда и поражению током даже при выключателе, находящимся в состоянии «выключено»;
  • неправильный или чрезмерно экономный выбор сечения кабелей, что чревато нарушением норм нагрузки на провода, их нагревом и последующим возгоранием;
  • начинайте установку с монтажа коробок, а не кабелей;
  • не допускайте пересечения проводов;
  • для помещений, страдающих от избыточной влаги, следует использовать специальные — влагоустойчивые электротехнические коробки;
  • даже для скрытой разводке рекомендуется задействовать специальные рукава.

Если все сделано верно, то выглядеть система должна так

Теперь вы можете сделать потолочную проводку своими силами.

Понравилась статья? Поделитесь ей

Можно ли устанавливать в квартирах потолочные вентиляторы?

Можно ли установить потолочный вентилятор в квартире? Простой ответ — да. Если потолочное приспособление способно выдержать вес потолочного вентилятора, вы можете получить множество преимуществ, которые дает его владение.

На самом деле ответ более сложный. Потолочный вентилятор поможет согреть или охладить помещение, но сначала вам нужно будет пересмотреть договор аренды.

Существует большая вероятность, что перед установкой потолочного вентилятора вам потребуется разрешение арендодателя или управляющего недвижимостью. В большинстве случаев аренды любые изменения, которые увеличивают стоимость квартиры, также становятся собственностью владельца здания. Это означает, что вы потеряете ценность потолочного вентилятора, если вам понадобится переехать.

Вот почему лучшие дешевые потолочные вентиляторы — ваш лучший вариант. Энергоэффективные недорогие модели могут обеспечить вам комфорт, помочь сэкономить деньги на коммунальных услугах и, в конечном итоге, окупить себя, если вы останетесь в квартире достаточно долго.

Если вам разрешили установить потолочный вентилятор в вашей квартире, вот что вы захотите сделать, чтобы выполнить эту работу.

1. Поместите потолочный вентилятор в центр потолка. Если в вашей квартире нет светильника в центре комнаты, то вы не можете установить потолочный вентилятор. Вам нужно будет попросить арендодателя переместить приспособление в центр, и велика вероятность, что этого не произойдет.

2. Установите распределительную коробку (необязательно). Вам необходимо отключить электрическую сеть в вашей квартире. Используйте прибор для индикации напряжения, чтобы убедиться, что там, где вы работаете, нет электричества.Затем при необходимости установите распределительную коробку, сняв старый крепеж и заменив его тем, который работает с вашим потолочным вентилятором. Если текущий бокс работает для вашего вентилятора, убедитесь, что он закреплен на опорной балке так, что он будет поддерживать вес вентилятора.

3. Соберите потолочный вентилятор. В зависимости от марки потолочного вентилятора, который вы покупаете, вы найдете несколько шагов или сложную серию инструкций по сборке, которым нужно следовать. Всегда собирайте потолочный вентилятор на земле.Если вы устанавливаете потолочный вентилятор для скрытого монтажа, вам также необходимо прикрепить лопасти к двигателю на земле.

4. Прикрепите потолочный вентилятор к коробке. Вставьте подвесную трубку в отверстие в верхней части двигателя. Протяните провода по центру. Затем с помощью установочного винта затяните место размещения трубы. Установите подвесной кронштейн на коробку с помощью прилагаемых винтов, болтов или шайб и прикрепите его к коробке.

5. Подключите его. Теперь вы готовы подключить вентилятор к источнику питания.Провода белого дома идут к белому проводу вентилятора. Голый или тепличный провод — ваш заземляющий провод. Черный цвет идет к черному потолку вентилятора, хотя иногда потолочный вентилятор может иметь синий провод.

Всегда проверяйте соединение перед завершением работы.

При наличии нужного набора разрешений потолочный вентилятор может стать отличным дополнением к любой квартире. Поговорите со своим арендодателем сегодня, если вы заинтересованы в его установке.

В моей квартире в Нью-Йорке бетонный потолок.Как установить верхнее освещение?

Если вы арендуете или владеете квартирой в Нью-Йорке и чувствуете, что в ней недостаточно верхнего освещения, вероятно, виноват бетонный потолок.

Бетонные перекрытия встречаются как в довоенном, так и в новом строительстве. К прочным материалам, которые делают довоенные постройки столь желанными — декоративная штукатурка, карнизы и тому подобное — также относятся потолки из цементных плит.

«В зданиях начала прошлого века бетонные потолки были нормой», — говорит Джейми Александер, архитектор и основатель дизайнерской фирмы Design-Bite.Они также часто встречаются в новых зданиях по эстетическим причинам.

«В новостройках девелоперы действительно стараются максимально увеличить высоту потолка», — говорит Александр. Вместо того, чтобы покрывать бетонные плиты, которые используются для строительства новых зданий, застройщики часто предпочитают оставить их как есть (со слоем краски), чтобы не потерять драгоценные дюймы высоты потолка. В этих квартирах потолки — это нижняя сторона бетонной плиты.

Добавление верхнего освещения в такие квартиры — проблема.

«У вас нет возможности легко перемещать электрические объекты», — говорит Александр. «Часто кооперативы даже не пускают вас, потому что это конструкционный бетон».

И со структурным бетоном, как объясняет дизайнер освещения Стэйси Руис: «Вы можете просверлить цементный потолок, но не можете провести проволоку», потому что это может нарушить архитектурную и структурную целостность квартиры.

Но проблемы с установкой верхнего освещения в бетонный потолок могут окупиться для увеличения перепродажи.Вы можете придать своей квартире новое высококачественное индивидуальное освещение, которого нет в других квартирах в том же здании », — говорит Стивен Клер, агент по недвижимости из Level Group. «Это капитальное улучшение, которое не только эстетично, но и очень функционально».

Итак, что вы можете сделать, если хотите добавить верхнее освещение, но в вашей квартире бетонные потолки? Прочтите некоторые решения.

1) Опустите потолок, чтобы добавить освещение

Если ваше сердце настроено на верхнее освещение, у вас есть несколько вариантов, например, опустить потолок, трюк середины 20-го века, и добавить встраиваемое или другие типы освещения.

«Если вы хотите потерять два дюйма, вы можете опустить потолки с помощью каркаса и гипсокартона и разместить электрические источники именно там, где вы хотите», — говорит Руис. Подвесной потолок будет поддерживать распределительную коробку, которая удерживает проводку и электрические компоненты, необходимые для осветительного прибора, а также сам светильник.

Есть недостатки у опускания потолка. Это может не иметь большого значения, если у вас высокие потолки. Но нежелательно, если у вас низкие потолки или окна от пола до потолка, по словам Александра; у вас может получиться потолок, который больше не будет на одном уровне с верхом ваших окон.

По оценке Александра

, стоимость такого вида работ может составлять от 5000 до 10 000 долларов, в зависимости от размера квартиры и объема работ.

2) Канал в потолок

Другой вариант — проложить кабель в потолке для прокладки проводки и желаемого осветительного прибора, хотя это гораздо реже и с меньшей вероятностью будет одобрено вашим зданием.

По словам Александра, процесс далеко не простой. «Подрядчику необходимо буквально долотом и молотком вырубить канал в бетоне, чтобы он мог проложить свой трубопровод, а затем этот бетон нужно заделать.Редко бывает так гладко. Требуется настоящая точность, чтобы нанести новую гладкую поверхность, а затем, как правило, весь потолок нужно перекрашивать ».

«Большинство зданий в Нью-Йорке не позволяют подключать провода к цементному потолку», — говорит Руис. «Чтобы провести провод к цементному потолку, необходимо провести кабель BX. Есть несколько довоенных зданий, в которых можно прокладывать туннели, но очень редко удается переместить источник электричества на потолок, будь то новое строительство или довоенное здание.”

Подобно опусканию потолка, продвижение в потолок — это не проект, который вы можете сделать своими руками. Если вы хотите заменить какую-либо электропроводку, вам нужно будет нанять лицензированного электрика. А если вы хотите опустить потолок или попытаться попасть в него, вам нужно будет получить одобрение руководства вашего здания или совета директоров, прежде чем что-либо будет установлено. По оценке Александра, этот вариант также может стоить от 5000 до 10 000 долларов.

3) Выберите подвесные светильники

Есть и другой вариант, требующий меньше усилий: подвесные светильники, которые подвешиваются к потолку, но не требуют жесткой проводки.Чтобы установить их, вам не нужно опускать потолок или проходить через бетон.

Руис говорит, что вы можете провести электрический провод через стену, что зачастую проще, чем проделывать эту работу с потолком; или вы можете просто найти светильник, который подключается к существующей розетке, а затем повесить кулон на крючок, установленный в потолке. «Это не обязательно должна быть толстая громоздкая цепь, — говорит Руис.

Plus, подвесные светильники являются съемными, поэтому вы можете взять светильник с собой, если когда-нибудь переедете.«Есть несколько красивых светильников, где вы можете просто отпраздновать необходимость увидеть шнур и сделать его частью общего дизайна освещения», — говорит Александр.

Как убедить арендодателя исправить неисправную электрическую систему

Почти в каждом штате (кроме Арканзаса) есть закон, требующий от домовладельцев обеспечить жилое жилье с работающей электрической системой. Однако устав не требует, чтобы электрическая система соответствовала действующим нормам. Это просто должно работать.

В Гражданском кодексе Калифорнии используются формулировки, типичные для законов большинства штатов. В нем говорится, что домовладелец должен предоставить следующее:

«Электрическое освещение с проводкой и электрооборудованием, которое соответствовало действующему законодательству на момент установки, и поддерживалось в хорошем рабочем состоянии».

Доводить устаревшую электрическую систему до норм и правил — дорого, поэтому домовладельцы, как правило, следуют поговорке: «Если она не сломалась, не чините ее». Другое дело, когда старая проводка создает опасность, а не только неудобства.В этом случае домовладелец должен сделать что-то, чтобы аренда была безопасной.

Когда устаревшая проводка опасна

Хотя стандарты безопасности с годами улучшились, старые электрические системы не всегда опасны. Однако сочетание возраста и износа может превратить то, что было безопасной трассой, в опасную. Следите за этими ситуациями:

Незаземленная проводка

Отсутствие системного заземления было неприятностью в начале 20 века. Когда в 1960-х годах электрические правила стали требовать заземляющий стержень и третий провод цепи, люди получали меньше ударов, и количество электрических пожаров уменьшилось.Заземление также защищает чувствительное оборудование от скачков напряжения.

Арендаторы, проживающие в старом доме с незаземленной электросетью, могут столкнуться с некоторыми из следующих проблем:

  • Мерцающие огни
  • Удары при прикосновении к стене или выключателю лампы
  • Предохранители, которые часто перегорают (в домах с незаземленной проводкой обычно есть блоки предохранителей, а не панели выключателей)
  • Перегретые розетки и выключатели, которые могут расплавиться или воспламениться
  • Скачки напряжения

Мерцающие огни, скачки напряжения и перегоревшие предохранители могут вызвать головную боль, но не представляют опасности.Удары и перегрев розетки есть.

Алюминиевая проводка

Электрические системы, установленные в 1950-х и начале 1970-х годов, могут включать алюминиевую проводку, что представляет собой известную опасность. Перемычки на розетках и выключателях могут перегреться, и существует реальная вероятность того, что один из них расплавится или загорится. Странные запахи, дым и искры, а также мерцающий ток — три признака алюминиевой проводки.

Патроны изношены

Розетки, в которые не вставлена ​​вилка, особенно опасны для детей и домашних животных, которые могут коснуться открытых контактов.Не только это, но и все, что касается зубца, например занавески, может воспламениться. Говоря о розетках, текущий кодекс требует наличия розеток GFCI на кухнях, ванных комнатах, прачечных и за их пределами. Обычные розетки при установке в этих местах опасны в соответствии с действующими стандартами.

Открытые провода

Провода, торчащие из стены или неиспользуемой электрической коробки, очевидно опасны, но иногда их не видно. Они могут выступать из недостроенного потолка в подвале или гараже, а могут быть частично скрыты стеной.Это может сделать их еще более опасными.

Как отремонтировать электрическую систему

Когда электрическая проблема создает опасность, вы, как арендатор, должны связаться с домовладельцем или управляющим недвижимостью, прежде чем предпринимать какие-либо другие действия. В большинстве случаев для получения ответа достаточно телефонного звонка, но если ответа не последовало, важно повторить запрос в письменной форме и сохранить копию. Это сохраняет запись о дате запроса.

Устав дает домовладельцу разумное время для ответа — до 30 дней.Однако, когда существует опасность, время может быть меньше — возможно, всего день или два, в зависимости от характера проблемы. Если ситуацию не исправить, арендаторы во всех штатах, кроме нескольких, имеют возможность нанять кого-нибудь для ремонта и вычесть стоимость из арендной платы. Арендаторы также могут иметь возможность удерживать арендную плату до тех пор, пока домовладелец не произведет ремонт.

Ремонт и вычет

В 43 штатах есть законы о ремонте и вычетах. Вот те, которых нет:

  • Алабама
  • Арканзас
  • Грузия
  • Айдахо
  • Индиана
  • Северная Каролина
  • Западная Вирджиния

Каждый штат устанавливает собственные правила, поэтому важно знать законы, действующие в вашем штате.Законы о ремонте и вычетах охватывают такие вещи, как:

  • Отборочные задачи
  • Тип уведомления
  • Время, в течение которого домовладелец должен ответить
  • Максимальная франшиза

В Калифорнии, например, арендаторы не могут вычитать арендную плату больше, чем за месяц, и не могут использовать вариант ремонта и удержания более двух раз в календарный год. Этот вариант недоступен, если арендаторы или их гости создали опасность из-за неправильного использования или небрежности. Это верно в большинстве штатов.

Удержание арендной платы

Вы не можете удерживать арендную плату по праву; эта опция доступна только в том случае, если ваш штат или муниципалитет специально разрешает ее . Перед удержанием арендной платы вы должны убедиться, что проблема серьезна, а не просто доставляет неудобства.

Вы также должны связаться с арендодателем и предоставить разумное время для ответа — обычно 30 дней, если проблема не является срочной. Вы можете удержать сумму, соизмеримую с проблемой. Например, если розетка стала опасной, вы можете удержать сумму денег, необходимую для ее замены, что составит около 200 долларов.

Держите деньги в безопасности, потому что, когда проблема будет устранена, вам придется выплатить их домовладельцу.

Проверить договор аренды

При аренде старого дома или квартиры с устаревшей проводкой арендодателям рекомендуется включить пункт об аренде, который охватывает надлежащее использование электрической системы и оговаривает обязанности арендодателя и арендатора.

Арендаторам следует внимательно прочитать договор аренды и помнить, что устаревшая проводка не является незаконной, если она исправна.Закон призывает к действиям только тогда, когда электрическая проблема создает серьезную опасность.

О Крисе Дезиеле

Крис владеет и управляет 4 арендуемыми объектами недвижимости в Санта-Крус, Калифорния, и Салиде, Колорадо. Он является мастером на все случаи жизни на таких популярных сайтах, как Pro Referral.

Установка потолочного вентилятора квартиры

| DoItYourself.com

Установите в квартире потолочный вентилятор, чтобы охладить или согреть пространство.Это рентабельно, долговечно и без проблем. Еще лучше то, что потолочный вентилятор можно установить даже в небольшом помещении. Все, что вам нужно, — это правильное руководство и несколько инструментов. Обязательно получите разрешение от домовладельца, прежде чем начать.

Шаг 1 — Определите центр

В большинстве домов вентилятор закреплен в центре потолка, заменяя осветительный прибор. Если в вашей комнате его нет, проведите по комнате две диагональные линии мелом. Место, где они пересекаются под балкой потолка, является лучшим местом для крепления вентилятора.В идеале вентилятор должен располагаться на высоте не менее семи футов от пола и от 10 до 12 дюймов ниже потолка.

Шаг 2 — Установите распределительную коробку
