Разводка отопления от котла в частном двухэтажном: Как сделать систему отопления в двухэтажном доме

Содержание

обзор лучших вариантов и их сравнение между собой

Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов — от климата и финансовых возможностей, до необходимости точечной настройки и эстетических вопросов. В этой статье мы разберём по деталям все возможные типы отопительных систем, приведём и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможности их модификации.

Содержание статьи:

  • Виды частных газовых отопительных систем
    • Одно- и двухтрубные схемы подключения
    • Открытые и закрытые системы
    • По виду обогревательных приборов
    • По типу циркуляции теплоносителя
    • Горизонтальная и вертикальная разводка
  • Дополнительное оборудование — преимущества и недостатки
  • Лучшие схемы для двухэтажного дома
    • Однотрубная Ленинградка — надёжно и дёшево
    • Петля Тихельмана с принудительной циркуляцией
    • Коллекторное подключение и смешанные системы
    • Вертикальная гравитационная схема
  • Выводы и полезное видео по теме

Виды частных газовых отопительных систем

Существует множество параметров, определяющих тип отопительной системы, в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.

Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.

Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.

Одно- и двухтрубные схемы подключения

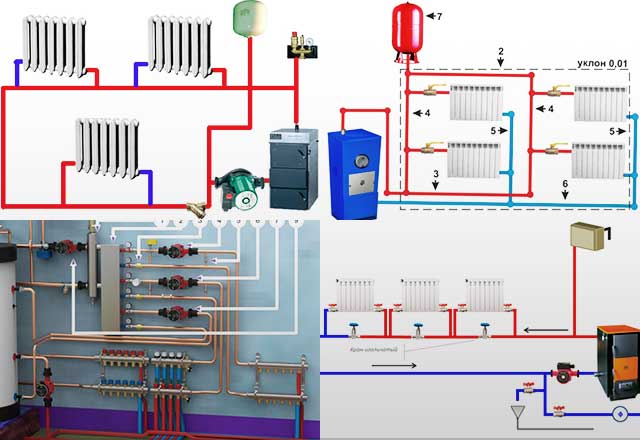

В пределах этих двух типов можно выделить 5 принципиальных схем подключения.

Рассмотрим их в порядке возрастания сложности конструкции и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двухтрубная тупиковая.
  4. «Петля Тихельмана».
  5. .

Простейшая подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.

Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.

Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно. Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

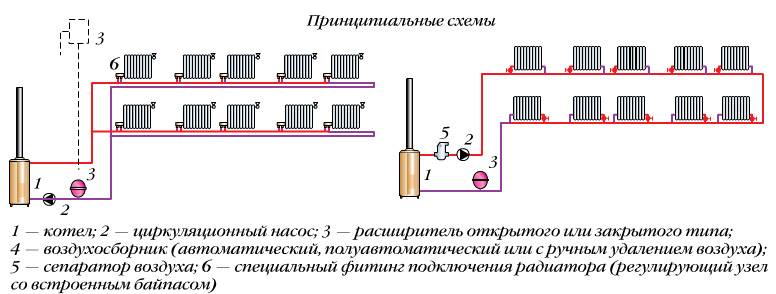

Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.

Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.

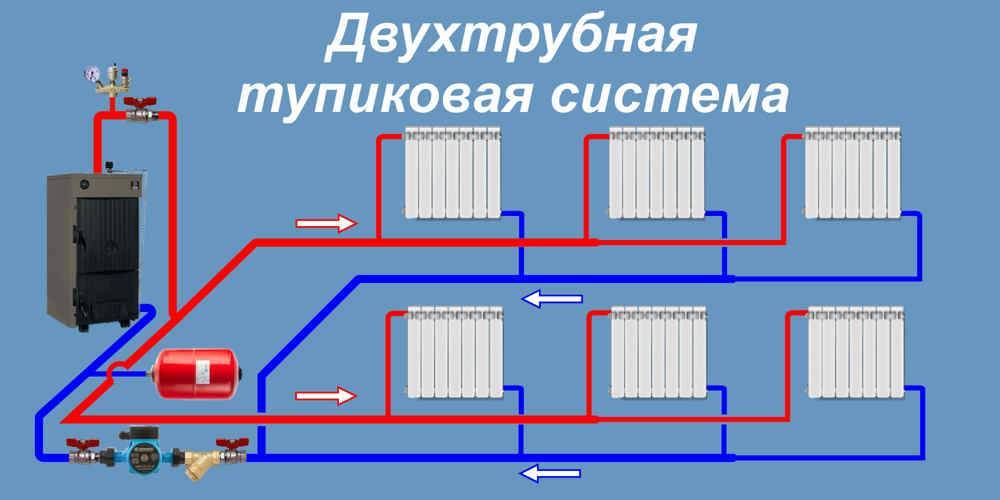

Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.

Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.

Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение

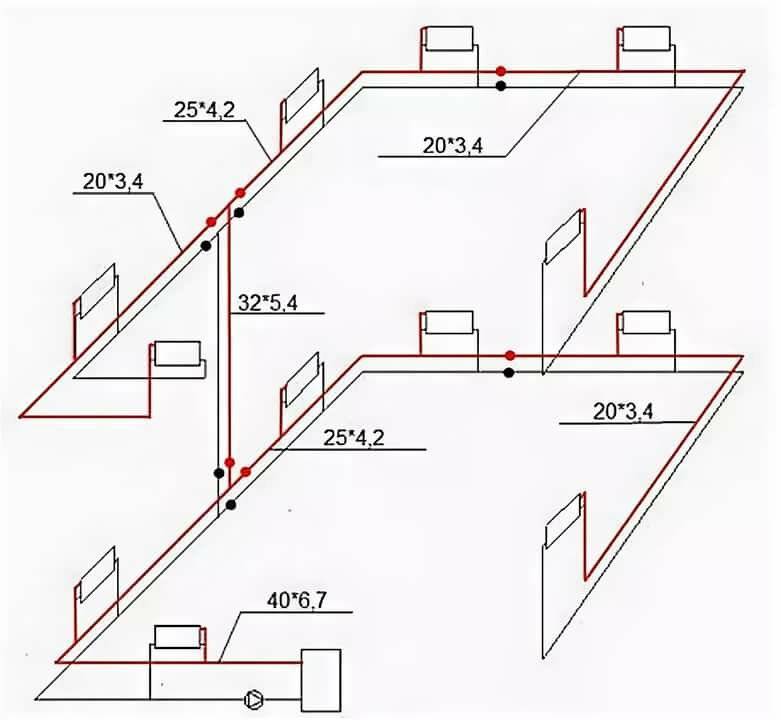

Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.

Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.

Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.

Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.

Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.

Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении

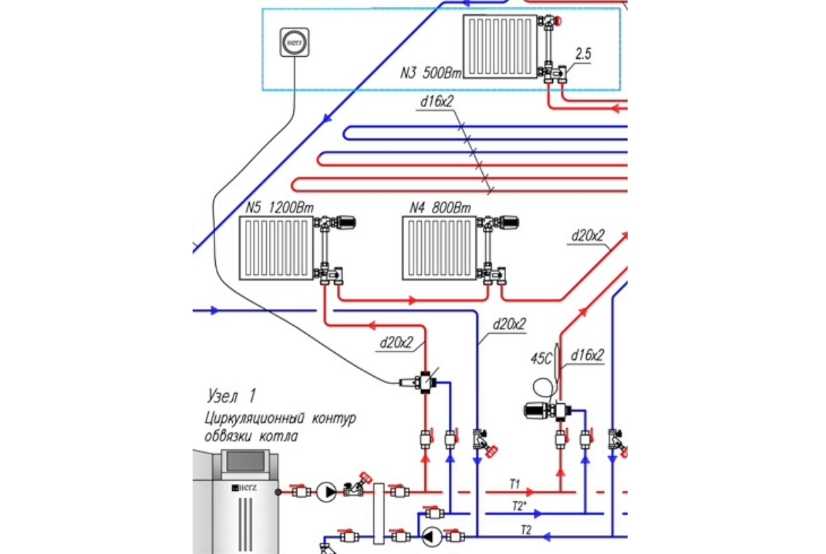

Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.

Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.

Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом .

Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.

Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом. Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.

В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение

Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля. Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.

По виду обогревательных приборов

В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.

Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора

Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.

Системы, состоящие только из , могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно. Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов — это и красиво, и экономно, и удобно.

Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.

Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Горизонтальная и вертикальная разводка

В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.

Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.

Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя

Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.

Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.

Дополнительное оборудование — преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
  • стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т. п;
  • планировку помещений – реализуема ли разводка по периметру;
  • дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
  • бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка — надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или , чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м2 не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

  • красиво — все трубы спрятаны в полу и стенах;
  • удобно — регулировка любого прибора в коллекторном шкафу;
  • эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
  • универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

обзор разновидностей и их характеристика

Отопительный контур одноэтажного здания многие из нас представляют себе вполне отчетливо.

При наличии же второго этажа задача по организации отопительной системы несколько усложняется.

Попробуем разобраться, какой должна быть схема отопления 2-х этажного дома частного или общественного назначения. Как реализовать ее своими руками?

Содержание

  • 1 Комплектация
    • 1.1 Котел
      • 1.1.1 Мощность
      • 1.1.2 Материал теплообменника
    • 1.2 Трубы и радиаторы
    • 1.3 Арматура
  • 2 Способы подачи теплоносителя в отопительную систему
    • 2.1 Схема отопления частного дома с естественной циркуляцией
    • 2.2 Принудительный способ
  • 3 Виды схем отопления
    • 3.1 Однотрубная, двухтрубная и лучевая схемы отопления частного дома
    • 3.2 Горизонтальная и вертикальная схемы с нижней и верхней подачей
  • 4 Видео на тему

Комплектация

В первую очередь рассмотрим все компоненты системы.

Котел

Назначением данного агрегата является выработка тепловой энергии, которая будет передаваться рабочей среде контура отопления.

По виду используемого топлива котлы делятся на следующие виды:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные;
  • комбинированные (например, способные работать на электричестве и солярке).

Наиболее удобным в эксплуатации, а потому и самым востребованным, является газовый котел. При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность отопительного котла надо выбирать из расчета 100 Вт на метр квадратный отапливаемой площади. Однако эти данные являются чересчур усредненными. Как показывает опыт, для небольших строений площадью около 100 кв. м потребная мощность составляет примерно 130 Вт/кВ. м, в то время как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель уменьшается до 80 Вт/кВ. м. Почему так получается?

Напольный отопительный котел в доме

Дело в том, что с увеличением отапливаемой площади, скажем, в 4 раза площадь ограждающих конструкций, через которые и «улетучивается» тепло, увеличивается только в 2,5 раза. Таким образом, объем теплопотерь, приходящийся на 1 кв. м отапливаемой площади, уменьшается, соответственно меньшей становится потребность в тепловой энергии на тот же кВ. м.

Материал теплообменника

Существует два варианта:

  • сталь;
  • чугун.

Чугун прочнее стали, да и коррозии он противостоит лучше.

Трубы и радиаторы

В индивидуальных системах отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми.

Эти материалы теряют прочность при высокой температуре, но в частном доме, где настройкой работы отопительного контура занимается сам домовладелец, скачки температуры теплоносителя до критических значений исключены.

Традиционным материалом для радиаторов считается чугун, но при необходимости в увеличенной теплоотдаче применяют медные или алюминиевые приборы. При наличии высокого давления в системе вместо них следует устанавливать биметаллические радиаторы. В них наиболее ответственные элементы изготавливаются из прочной стали, а теплоотдающие поверхности – из мягких меди или алюминия.

Арматура

В отопительных системах применяется арматура трех видов:

  1. Запорная: в настоящий момент чаще всего применяют шаровые краны, недостатки которых с развитием технологий были сведены к минимуму. Если же предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
  2. Регулирующая: позволяет плавно менять объем пропускаемого теплоносителя. Теоретически с этой целью можно использовать и запорную арматуру, но она очень быстро придет в негодность, поскольку на такой жесткий режим работы не рассчитана. Сегодня вместо ручных регулирующих кранов активно применяются автоматические, подключаемые к термодатчикам. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
  3. Кран Маевского: этот элемент используется с целью удаления воздушных пробок.
  4. Расширительный бачок: в эту емкость поступают излишки рабочей среды, образующиеся вследствие ее температурного расширения.
  5. Циркуляционный насос (применяется не всегда).

В некоторых моделях крана Маевского можно полностью выкрутить шток. Если сделать это по неосторожности в момент, когда система пребывает в рабочем состоянии, теплоноситель хлынет в помещение и будет заливать все вокруг, пока вы не перекроете ближайший запорный кран. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

  • естественным образом;
  • принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

  • требуются трубы большого диаметра;
  • на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
  • после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
  • максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Виды схем отопления

Отопление двухэтажного дома можно организовать по одной из нижеперечисленных схем.

Однотрубная, двухтрубная и лучевая схемы отопления частного дома

В небольшом частном доме можно применить последовательную схему подключения радиаторов отопления. В этом случае контур будет образован одной трубой, поэтому такая система получила название однотрубной. Это самый недорогой, но и наименее практичный вариант: в наиболее удаленные от котла радиаторы теплоноситель поступает относительно холодным, из-за чего количество секций в этих приборах приходится увеличивать.

Двухтрубная схема отопления с верхней и нижней разводкой

Более равномерно тепловая энергия распределяется в двухтрубной системе. Она состоит из двух трубопроводов – подающего и обратного, между которыми по параллельной схеме подключаются радиаторы. Для двухэтажного частного дома с большим количеством помещений такая схема системы отопления является оптимальной.

Наиболее дорогостоящей, но и самой удобной с точки зрения управления, является лучевая схема. Согласно ей, к каждому радиатору прокладываются собственные подающий и отводящий трубопроводы, которые сходятся в одном коллекторе. Если из-за неправильного гидравлического расчета на отдельных участках обычной двухтрубной системы может наблюдаться слабая циркуляция теплоносителя или ее отсутствие, то при лучевой схеме подобные явления полностью исключены.

Горизонтальная и вертикальная схемы с нижней и верхней подачей

В двухэтажных частных домах с небольшой площадью систему отопления своими руками часто сооружают по горизонтальной схеме.

Согласно ей, все радиаторы в пределах одного этажа объединяются в горизонтальный контур, а для запитки каждого из этих контуров сквозь все этажи прокладывается один хорошо утепленный стояк.

При большой площади этажей горизонтальные контуры получались бы слишком длинными, поэтому соблюдение требуемого уклона при их монтаже было бы невозможным.

В этом случае прибегают к организации отопления по вертикальной схеме. В соответствии с данным принципом объединяются не те радиаторы, которые расположены на одном этаже, а смонтированные друг над другом на разных этажах. Для этого прокладывается несколько стояков.

Они могут подключаться последовательно:

  • теплоноситель от котла поднимается по одному стояку;
  • затем по расположенной на втором этаже или на чердаке перемычке он поступает во второй стояк, по которому и движется в обратном направлении.

Но практикуют и параллельное подключение стояков. Для этого прокладывают два кольцевых трубопровода, один из которых играет роль распределительной гребенки (от него и запитываются все стояки), а второй – выполняет функцию «обратки» (сюда поступает остывший теплоноситель).

Если в доме имеется утепленный чердак или технический этаж, первый из трубопроводов можно разместить здесь. В таком случае говорят, что система имеет верхнюю разводку. При отсутствии такого помещения оба трубопровода приходится располагать в подвале или цокольном этаже (нижняя разводка).

Видео на тему

  • Предыдущая записьОтопление из полипропилена своими руками: преимущества ПП-труб, типы и этапы монтажа
  • Следующая записьПластиковые трубы для отопления: характеристики в зависимости от типа изделия, цены и преимущества
Adblock
detector

обзор лучших вариантов и их сравнение между собой

Вы строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических вопросов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

  • Типы систем частного газового отопления
    • Однотрубные и двухтрубные схемы подключения
    • Открытые и закрытые системы
    • По типу отопительных приборов
    • По типу циркуляции теплоносителя
    • 90 009 Горизонтальный и вертикальный электропроводка
  • Дополнительное оборудование — преимущества и недостатки
  • Лучшие схемы двухэтажного дома
    • Ленинградка однотрубная — надежно и дешево
    • Петля Тихельмана с принудительной циркуляцией
    • Подключение коллекторов и смешанные системы
    • Вертикальная гравитационная схема
  • Выводы и полезное видео по теме

Виды частных систем газового отопления

Существует множество параметров, определяющих тип система отопления, как основной генератор тепла – это только первый шаг. Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двойной тупик.
  4. «Петля Тихельмана».
  5. .

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, но не попадет в отдыхать вообще.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно комбинировать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — коллекторное подключение

Петля Тихельмана — самое удачное и популярное решение по стоимости -коэффициент эффективности. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их разметить при подключении

Часто в двухэтажных домах разные схемы разводки отопления применяются для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть бака, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол – это не только приятно и удобно, но и экономно, так как теплый воздух заполняет нижнюю, жилую часть помещения, и остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность работы радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения внутреннего дизайна, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратка (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котла (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит и КПД, будет намного ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева .

Если регулярные отключения электроэнергии – суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой контур отопления можно усовершенствовать, добавив клапаны регулирования температуры для регулировки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
  • стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
  • планировка помещений — возможна ли проводка по периметру;
  • Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
  • смета — смета на обустройство отопления в одном доме может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настраивая его в соответствии с вашим макетом.

Однотрубная Ленинградка — надежно и дешево

Такая однотрубная схема является одной из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электричества. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры – наибольшая, этажная магистраль – средняя, ​​подключение радиаторов – наименьшая диаметр

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м 2 Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при сравнительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

  • красиво — все трубы спрятаны в полу и стенах;
  • удобно — регулировка любого устройства в распределительном шкафу;
  • эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
  • универсальные — к одному коллектору можно подключать устройства разных типов независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учитывать, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда для подачи и обратки применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливают по одному коллектору, но с большое количество отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:

А это видео будет полезно тем, кто собирается оборудовать отопление с гравитационным или смешанным типом циркуляции:

Подводя итоги, можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае необходимо учитывать множество факторов и расставлять приоритеты. Мы постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ею довольны и что бы вы хотели изменить? Присоединяйтесь к обсуждению ниже.

водонагреватель — Есть ли смысл и возможность установить два термостата на один отопительный котел и разделить тепло

спросил

Изменено 5 лет, 11 месяцев назад

Просмотрено 1к раз

Я спросил об этом, потому что площадь первого этажа огромна, поэтому фасадная часть недостаточно теплая. Три актуальных вопроса, которые нужно задать здесь.

1) Есть ли смысл и возможность установить два термостата на один котел отопления и разделить зону отопления на две на первом этаже, используя один и тот же котел одновременно? (Говоря разделить на две зоны отопления, я имел в виду разделить цикл отопления первого этажа на два на одном котле)

2) Когда я это сделаю, мне нужно установить еще один манометр?

3) В чем преимущество и недостаток по сравнению с другим планом?

Это дом размером 20 футов и 68 футов с системой водяного отопления и типом плинтуса, который использует ребристую трубу, как показано ниже, в подвале и на втором этаже используется отдельный котел или водяное отопление. Очень признателен, если вы просветите меня. Если можно, дайте ссылку на сайт.

  • водонагреватель
2

Для этого предназначены зональные клапаны

Вам нужен не стандартный термостат, который включает и выключает котел. На самом деле вам нужно запустить циркуляционный насос и котел по требованию (т.е. они работают, если какая-либо зона отключена). потребность в тепле), а затем использовать зональные клапаны

с термостатическим управлением для включения и выключения потока воды в каждую зону, будь то отрезок оребренной трубы, радиатор или три, теплый пол в какой-либо комнате или кондиционер. С этим вы можете запустить все три этажа от одного и того же котла даже — большие здания обычно отапливаются с помощью независимо зонированных водяных кондиционеров в каждой комнате, и все они работают от одной большой котельной.

(Кроме того, существуют методы зонирования с несколькими циркуляторами, но циркулятор больше, тяжелее, потребляет больше энергии и с большей вероятностью сломается, чем зональный клапан 🙂

6

Чтобы правильно ответить на ваши вопросы, нам нужно точно знать, какова схема вашей системы.

Мой первый вопрос будет; какой тип системы у вас есть? Является ли это последовательным контуром? Контур отопления начинается с котла и соединяется с одним отрезком ребристых труб, которые, в свою очередь, соединяются с каждой комнатой по прямой линии без каких-либо других соединений, кроме следующего набора ребер. Эта труба проходит по всему периметру в каждую комнату и обратно к котлу. Если это так, то самым простым типом соединения было бы разделить трассу на 2. Возьмите 2 медных трассы (подачу и обратку), соедините их тройником на подаче котлов, теперь идите точно к центру трассы, на конец дома и добавьте тройник и проложите новую обратную трубу на один размер больше, чем 2 подачи обратно в котел, которая станет новой обраткой. Теперь у вас есть 2 подачи каждая на обогрев 1/2 этажа и общая обратка. Существуют и другие конфигурации системы отопления, это только один пример. Чтобы лучше понять вашу систему, найдите в GOOGLE «Системы контурного отопления серии» примеры систем различных типов, которые можно установить. Не зная типа вашей системы, никто не сможет дать конкретного ответа на ваш вопрос.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
