Разводка отопления своими руками в частном доме: Разводка отопления в частном доме своими руками, схема, как сделать от разводку воды котла

видео-инструкция, схема, фото и цена

Статьи

Создавая проекты домов, профессионалы высокого класса стараются смонтировать систему отопления таким образом, чтобы она не только эффективно работала, но и имела хороший внешний вид. Дело в том, что в отличие от обычной квартиры необходимо продумать и правильную циркуляцию воздуха, и удобное расположение всех элементов. Именно поэтому разводка отопления в частном доме своими руками делается очень редко и только при наличии полноценного проекта.

Любительское фото разводки систем отопления в помещении

Этапы монтажа

Для начала необходимо сказать о том, что существует очень много методик по выполнению подобной работы, которые отличаются некоторыми техническими и конструктивными решениями, хотя по своей сути они одинаковы.

Поэтому обычно схема разводки отопления в частном доме дается приблизительной, предполагая, что мастера на месте определятся с некоторыми моментами, не отступая от заранее разработанного плана.

Только теплые полы делают в строгом соответствии с проектом, поскольку от этого зависит качество их работы.

Наглядное пособие, показывающее принцип соединения всех элементов системы с подводом к котлу

Котельная

Обычно схема разводки отопления частного дома начинается с котельной. Дело в том, что сначала необходимо определиться с типом котла, диаметром труб, необходимостью устанавливать насос и прочими техническими подробностями. Особое внимание данному узлу стоит уделить, если батареи будут совмещаться с теплыми полами.

Принцип обустройства котельной с использованием двухконтурного агрегата

Нет смысла описывать то, как производится  разводка отопления по дому в котельной, поскольку этот момент зависит только от индивидуальных особенностей всей системы и готового проекта. Однако необходимо сразу отметить, что в этом помещении должна присутствовать вентиляция, дымоход и другие дополнительные системы.

Совет! Если существует утвержденный план обустройства котельной, то категорически запрещается его нарушать, даже при конструкционной необходимости.

Подобные изменения можно вносить только с разрешения проектировщика и после согласования со специальными службами. Особенно важно соблюдать это правило, если в работу берется газовый котел.

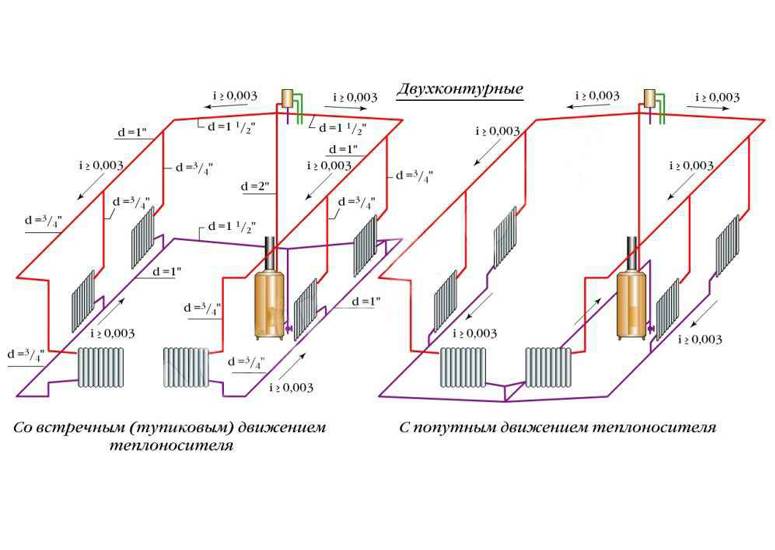

Схематический план разводки труб и агрегатов отопительного контура в частном доме из нескольких этажей

Батареи

• Обычно разводка труб отопления в частном доме производится под стенами, с последующим зашиванием в короба. Не стоит муровать магистраль, поскольку так значительно увеличатся теплопотери, особенно при монтаже в наружных перегородках.

Еще одни вариант принципа расположения всех элементов полноценной системы с подогревом полов

• Некоторые мастера считают, что разводка труб для отопления дома должна производиться по полу . При этом всю магистраль заливают бетоном на манер теплого пола. Однако данное решение подходит только при строительстве здания или его полной модернизации.

Некоторые виды таких проектов довольно сложные и требуют от исполнителя произведения специальных расчетов

• Необходимо отметить, что существует несколько способов соединения батарей со всей системой. При этом схемы отопление частного дома рассчитываются так, чтобы подобрать самый оптимальный вариант для конкретного типа помещения.

Различные варианты соединения радиаторов в системе

• При составлении проекта или его эскиза своими руками очень важно продумать заранее все мелочи, которые пригодятся при эксплуатации. Например, установленные на каждую батарею краники помогут контролировать уровень нагрева помещения и дадут возможность избежать лишних расходов, если его не используют.

Совет! Не рекомендуется зашивать радиаторы, поскольку так снижается их эффективность. При этом специалисты советуют, чтобы они выступали из-под подоконника на половину, чтобы осуществлять обогрев стекол на окне.

Разводка контуров теплых полов в небольшом помещении без батарей отопления

Теплые полы

Сразу стоит упомянуть о том, что цена на комбинированные системы отопления довольно высока. При этом такое положение дел связанно не только со стоимостью материалов и  работой, но и последующей эксплуатацией.

Комбинированная система считается одной из самых эффективных и при этом она позволяет значительно экономить

Также нужно отметить, что создание таких отопительных конструкций требует особого подхода к выбору оборудования и составлению проекта. Однако сам монтаж довольно прост, если следовать инструкции и не отходить от схемы или чертежа.

Совет! Лучше всего теплые полы и отопление объединить в единую систему, которая предусматривает отдельное отключение. Это поможет сэкономить средства и позволит осуществлять местный контроль.

Схема развертки отопления обычно является неотъемлемой частью проекта и на ней указываются все необходимые для монтажа моменты с видами применяемого оборудования и его маркировкой

Вывод

Изучив подробно видео, предложенное в данной статье можно прийти к выводу о том, что, прежде всего, необходимо изготовить полноценный проект, в котором будут отображаться все необходимые для монтажа элементы.

Только на его основе нужно производить разводку труб отопления и все работы по установке подобного оборудования.

Поделитесь:

Статьи по теме

Все материалы по теме

Коллекторная система отопления двухэтажного частного дома своими руками

Отопление влияет на комфортное и уютное проживание в доме. Поэтому к выбору обогрева своего жилища нужно подходить со всей серьезностью вопроса. Если ваш дом имеет два этажа, нужно более тщательно подумать о системе отопления двухэтажного частного дома и о схемах разводки труб, ведь жидкость будет подниматься на второй этаж.

Обогрев дома – это сложный и трудоемкий процесс, в котором есть множество элементов, от котла до радиатора. Если все элементы будут правильно подобраны, только тогда отопительная сеть будет выполнять свои функции на 100%.

Какие бывают виды схем отопления

Существует пять видов водяного обогрева дома:

• С циркуляциями естественной и принудительной;
• С горизонтальными и вертикальными стояками;
• Состоящие из одной или двух труб;
• С движущимися теплоносителями;
• С разводками нижними и верхними.

Самым отличным вариантом для 2-х этажного здания является коллекторная система схемы отопления с принудительным движением жидкости.

Помимо всех перечисленных элементов, в данную отопительную систему входят еще детали: насос, расширительный бачок и коллектор.

Преимущества коллекторной системы отопления двухэтажного дома

Данная система обогрева жилья имеет ряд достоинств. Благодаря насосу идет подача горячей воды равномерно. Распределяется теплоноситель равномерно по всей системе, что создает одинаковую температуру во всем доме. С помощью коллектора получается верная разводка труб и воды.

Благодаря этому есть возможность настраивать и измерять температуру в каждой отдельной батарее. Все жильцы могут установить комфортную для каждого температуру и это не как не отразится на температурном режиме других комнат.

Как устроены коллекторы для систем отопления двухэтажных частных домов

С помощью труб коллектор подсоединяется к радиаторам отопления.

Обязательно нужно создание принудительной циркуляции в сети, которая обеспечивается при помощи специальных насосов.

Тогда теплоноситель будет прогреваться равномерно, и температура будет одинакова по всему дому.





Конечно, небольшая разница будет на входе и выходе отопительной системы, но она будет минимальна. Большой плюс этой схемы обогрева в том, что при этом экономятся материалы и в итоге получается довольно простая отопительная система.

Какие трубы используют для коллекторной системы отопления двухэтажного дома

При монтаже отопительной системы нужно знать о трубах и других элементах. Ассортимент очень разнообразен, а не так давно пользовались только стальными трубами, но сейчас они не актуальны из-за высокой стоимости, сложного монтажа и недолговечности.

Их сменили медные и металлопластиковые аналоги, которые долговечны, и легки в монтаже и работе.

Для того чтобы отопительная система хорошо работала, используют следующие устройства:

• Вентиля для регуляции подачи горячей жидкости;
• Кран Маевского, который устанавливают на самих батареях для выпускания воздуха из сети отопления;
• Запорная арматура, благодаря которой можно закрыть подачу воды на конкретный радиатор;
• Различные датчики, которые контролируют все этапы в отопительной системе двухэтажного частного дома.

Все эти устройства нужны для эффективной работы системы обогрева помещения. Конечно, необходимо будет вложить денежные средства в отопление, но придется это сделать всего один раз, а потом комфортно и уютно проживать в доме.

Как сделать самостоятельно коллекторную разводку

Для того чтобы самостоятельно сделать коллекторную разводку труб, необходимо знать алгоритм работ. Для начала нужно выделить место для установки котла, например цокольный этаж. Желательно поставить его на стяжку из бетона 5 см. Монтаж начинаем с выбора труб, советуем взять трубы диаметром 32 мм. Затем на трубе, которая будет подавать воду, устанавливаем расширительный бачок, например закрытого типа.

На обратную трубу монтируем насос для циркуляции теплоносителя. Коллекторы ставим на основной трубопровод, где каждый отвод снабжен запорной арматурой и закрепляем.

Далее делается разводка в каждой комнате, можно пользоваться трубами диаметром 15 мм. Устанавливаем кран на обратной трубе, чтобы осуществлять подпитку сети отопления. Соединяем стояки с радиаторами металлопластиковой трубой. Теперь вы знаете все о системе обогрева двухэтажного дома и даже можете сделать коллекторную систему отопления своими руками. Данная система отопления является превосходным вариантом для обогрева 2-х этажного коттеджа. Именно она обогреет большое помещение, очень удобна и практична.



Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

• Зачем нужен контур?
• Оформление документов
• Ввод расписания
  • Воздухозаборник
  • Подземный ввод
• Расчет нагрузки
• Распределительный щит
• Планирование внутреннего электроснабжения 9000 8
• Открытая проводка
• Скрытая проводка

Правила и советы

Какая нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Место установки распределительного щита.
• Защитные устройства и электросчетчик.
• Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К моменту, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе практически исключена возможность нанесения ущерба имуществу и людям. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.п.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

• счетчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального троса (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные канавки, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные жилы еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий проводник должен быть прикреплен к приборам болтами.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

Руководство домовладельца по замене электропроводки в доме

© 1jaimages / Adobe Stock

Замена электропроводки в доме с использованием устаревшей или малогабаритной системы электропроводки повысит вашу безопасность, предотвратит такие неприятности, как мерцание света, и даже сэкономит ваши деньги на счетах за электроэнергию. Тем не менее, перемонтаж — это серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарёва / Adobe Stock

Замена проводки обычно включает в себя больше, чем просто замену старого провода. Если ваш электрический щит (коробка выключателя) меньшего размера, замена его на больший позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с 60-амперными панелями, которых было достаточно в то время, когда семьи потребляли меньше электроэнергии. Даже если вы чувствуете, что можете справиться с этим, скорее всего, вам потребуется повысить уровень обслуживания, чтобы получить право на страхование домовладельца. Панель на 60 ампер сама по себе небезопасна при правильном использовании, и даже сегодня ее достаточно для очень маленького дома. Однако в домах более стандартных размеров современные пользователи склонны перегружать эти панели, что представляет опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Наиболее распространенными электрическими панелями являются модели на 100 и 200 ампер. 100-амперной панели достаточно для большинства домов площадью 3000 кв. футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более экономично использовать панель на 200 ампер.

С другой стороны, если в вашем доме проводка проводилась в 1980-х или позже, скорее всего, потребуется лишь несколько обновлений для замены изношенной или поврежденной проводки и креплений.

Вы также можете заменить старые розетки, светильники и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтусного короба, в целях безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с портами USB, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделать самому или нанять профессионала?

© puhimec / Adobe Stock

Если вы любите делать что-то своими руками, вы можете подумать о переделке проводки самостоятельно. Вы сэкономите деньги, но потратите несколько недель на грязную работу, включая резку, сверление, прокладку проводов и латание дыр. Сначала ознакомьтесь с местными электротехническими нормами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить, вместе с розетками, выключателями и другими электрическими функциями, которые вы хотите.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на наличие признаков того, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую карту проводки на наличие потенциальных проблем. Ваша законченная работа по перемонтажу проводки своими руками должна пройти проверку у лицензированного электрика. Прежде чем начать свой проект, найдите электрика, который будет готов провести эту проверку. Не все электрики проверяют работы, которые они не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома. Для этого нужно убрать мебель или переместить ее в центр комнаты и накрыть ее тряпкой, а затем поднять ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, постарайтесь не задеть провода или трубы внутри стен.

Когда закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый из них к выключателю на вашем электрическом щите и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для осмотра, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы будете выполнять перемонтаж самостоятельно, вам нужно спланировать как то, что вы хотите, так и то, как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать, что вы хотите, а не решить, как это установить. Оставьте разработку схемы профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. В большинстве домов проводку меняют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учитывать будущие приборы в вашем проекте замены проводки.

Учитывайте такие функции, как:

• Отопление, вентиляция и кондиционирование воздуха (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина с сушкой
• Кухонные приборы, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильник
• Электроника для домашнего офиса, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и музыкальный центр
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные устройства для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Более крупные различные элементы, такие как полотенцесушители или беговая дорожка с электроприводом

Как только вы поймете, чего хотите, сделайте простой чертеж своего дома, на котором показаны основные бытовые приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает вашему электрику понять вашу цель, что, в свою очередь, поможет ему спланировать электрические цепи вашего дома.

Проверьте чертеж с вашим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Убедитесь, что вы действительно довольны планом, прежде чем ваш электрик приступит к работе. Как только работа началась, просьбы об изменениях увеличивают время и стоимость работы. То, что кажется вам простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем приступить к поиску электрика, определите бюджет для вашего проекта по ремонту электропроводки. Стоимость замены электропроводки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о переделке проводки в доме, комната за комнатой или секция за секцией, насколько позволяет ваш бюджет.

Самостоятельная подготовка и уборка также может сократить расходы. Если вы готовы передвинуть мебель, убрать ковры, очистить чердак и, возможно, даже заняться стенами в поисках проводки и розеток, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не место для сокращения расходов. Дешевые материалы снизят стоимость работ, но не стоит экономить на системе, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Tomasz Zajda / Adobe Stock Чтобы найти квалифицированного электрика, начните с расспросов о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за предложениями к строительным или профессиональным ассоциациям. Как только у вас появится по крайней мере три названия компаний, свяжитесь с каждой из них, чтобы обсудить их опыт в переоборудовании домов, подобных вашему.

Проверить лицензию электрика. Ищите компанию, в которой есть хотя бы один главный электрик, обладающий лицензией главного электрика и лицензией подрядчика по электроснабжению. Лицензия главного электрика является профессиональной лицензией, а лицензия подрядчика по электроснабжению — коммерческой лицензией. Только главный электрик может иметь лицензию подрядчика по электроснабжению. Также проверьте наличие у подрядчика страховки гражданской ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к поломке

© Ezume Images / Adobe Stock

Замена электропроводки — одна из самых разрушительных работ по ремонту дома. Поскольку провода проходят по всему дому, доступ к ним часто означает поднятие ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет точно сказать вам, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Работы по перемонтажу выполняются в два этапа:

Первый этап — Замена кабелей, проводки, цепей и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников. На этом этапе все подключается и идет «вживую».

Это означает, что даже замена электропроводки всего в нескольких комнатах обычно занимает два-три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как встроенное верхнее освещение, это продлит время. Если вы попросите внести изменения в ваш первоначальный план, например, поставить розетку в другом месте, это также увеличит время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, приступая к работе.

В это время у вас не будет электричества, что, скорее всего, означает отсутствие света, кондиционера, электрической плиты или телевизора.
