Замена электропроводки: проводка по стене или по потолку — что лучше?
Автор: Евгений Чертушко Рубрика: Полезные советы 3 комментарияВы сейчас здесь: Главная » Полезные советы » Замена электропроводки: проводка по стене или по потолку — что лучше?
Замена электропроводки: проводка по стене или по потолку — что лучше?
Добрый день, уважаемые посетители Elektrika56!Сегодня речь пойдет о замене электропроводки.
Тот, кто задумал капитальный ремонт в квартире или офисе, строительство частного дома рано или поздно доберется и до замены электропроводки. То, что вопрос это серьезный, мало кто сомневается. Сегодня без электричества никуда. Бытовые приборы, ТВ, компьютер, кондиционер, отопительные котлы, водяные насосы — все требует электричества.
.
Заботу о том, как электричество попадет к вам в квартиру берет на себя обслуживающая организация.
У меня это например — Энергосбыт плюс, Оренбургский филиал. Достаточно вызвать электрика и в вашем распределительном щитке появится 220в, а то и 380в. Что делать дальше? Как подвести электроэнергию к вашим потребителям?
.
Как вариант, можно заказать проект электроснабжения для вашей квартиры. Специально обученный человек, за сравнительно «небольшую» плату, нарисует и подробно распишет, как должна быть расположена электропроводка вашей квартиры. Главное, что сделает это так, как того требуют строительные нормы и правила устройства электроустановок (ПУЭ).
На практике, услугами проектировщиков пользуются не так уж часто. Чуть чаще, чем никогда.
Иногда отдают решение этого вопроса дизайнеру.
.
В основном, люди даже не задумываются, над тем, как правильно должны располагаться провода. Главное, чтобы розетки-выключатели находились на нужных местах. Как провод ляжет от распределительного щитка до розетки — вопрос второстепенный.
Наверное поэтому, иногда, встречается на объектах проводка расположенная по диагонали.
Примерно вот так:
Почему так делать нельзя?
Во-первых, диагональное расположение проводов в стене запрещают ПУЭ.
Во-вторых, расположив провода подобным образом, вы рискуете повредить их собственноручно. Через год после окончания ремонта, захотите повесить полочку или часы, как раз там, где проходит провод. Потому что сложно запомнить расположение всей электропроводки, если она скрыта в стене и сделана как попало. Небезопасно и непрактично.
Правильное расположение проводов в стене Горизонтальное или вертикальное.
Вот так.
Первым вариантом, мы стараемся не пользоваться. По одной простой причине. Горизонтально расположенную проводку сложнее обнаружить и легче повредить. Особенно, если розетки находятся на нескольких уровнях по высоте. Гораздо надежнее, когда от всех электроточек, будь то розетки или выключатели, провода уходят строго вверх. Запутаться в таком случае намного сложнее. Не сверли, не забивай гвоздик над розеткой — и будет твоя проводка в порядке!
На практике это выглядит вот так.
С размещением в стене все понятно.
Теперь вопрос. Как должен идти провод от распределительного щитка до вертикальной штробы?
Тут есть несколько вариантов.
Первый — укладка проводов гофре по полу.Выглядит это вот так. Да, современная электропроводка это целая куча проводов.
Смотрится красиво, но есть минусы.
Во первых, если уложить провода подобным образом, необходимо заливать полы стяжкой толщиной не менее 5 см. Плюс высота шлейфа проводов 25-50 мм. То есть, получаем полы толщиной 10см. Это мало того, что неудобно. Это еще и довольно таки дорого. Ну и наверняка захочется закрепить порог двери длинным саморезом. Прямо в кабель. То есть, еще и ненадежно. Поэтому, этим методом не пользуемся.
Изготовление горизонтальной штробы под потолком.
Выглядит это вот так.
По всему периметру квартиры, на расстоянии 20-30 см от потолка изготавливается горизонтальный канал для укладки проводов. На этом же канале выбираются ниши для распредкоробок.
От них провод опускается вертикально вниз.
.
Для заказчика удобно. Знаешь, что провода от розетки идут строго вверх, на высоте 30 см от потолка — линия проводов. Там сверлить не надо. И для натяжных потолков не помеха. Для них достаточно отступить от потолка 7-10 см. Всем хорош этот метод.
Один минус. Трудоемко и поэтому дорого.
.
Один метр штробы сейчас стоит 100-150р. А таких метров по периметру квартиры набегает прилично. Такой вариант выбираем в том случае, если не будет натяжных или подвесных потолков.
.
Ну и наконец самый удобный, безопасный и относительно недорогой метод.

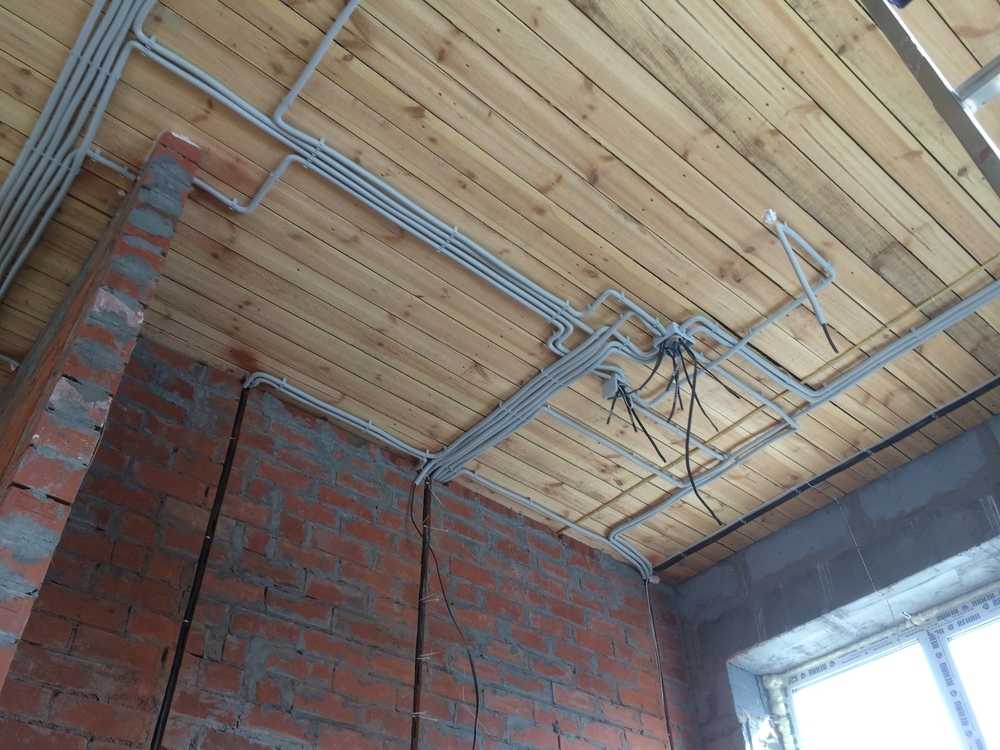

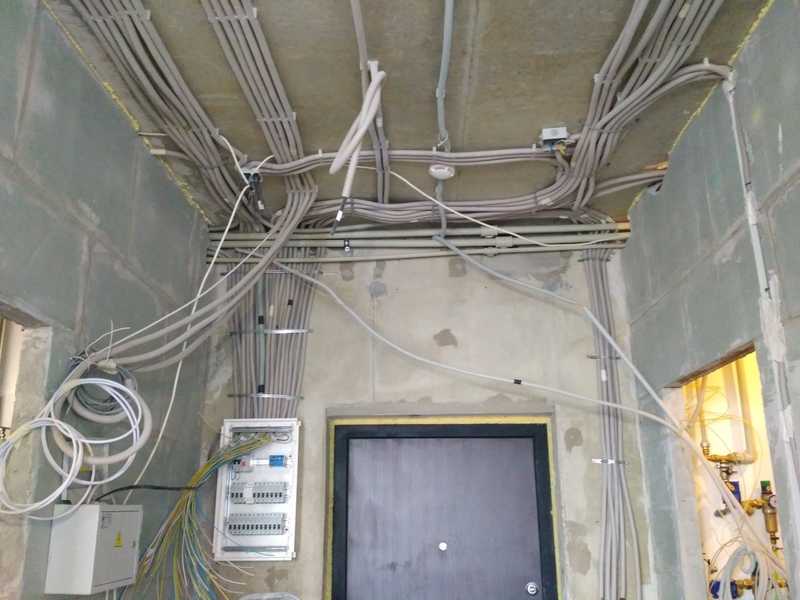

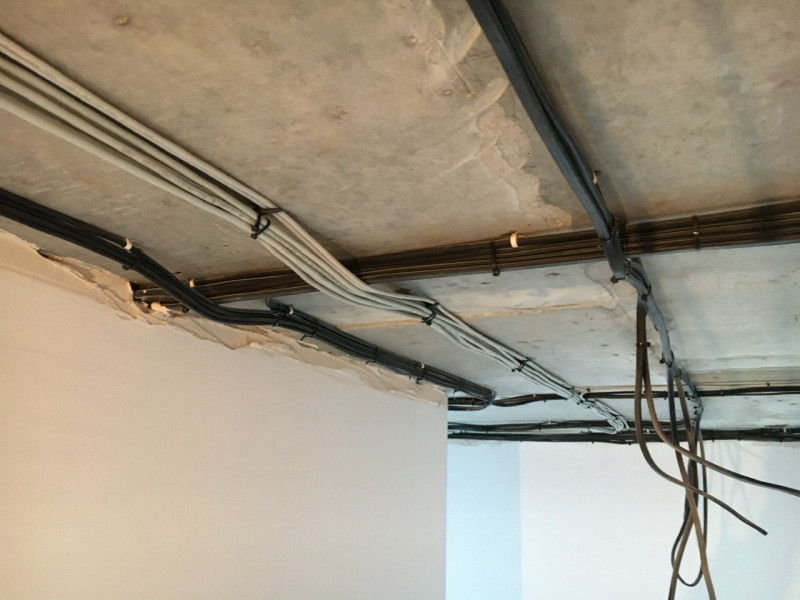

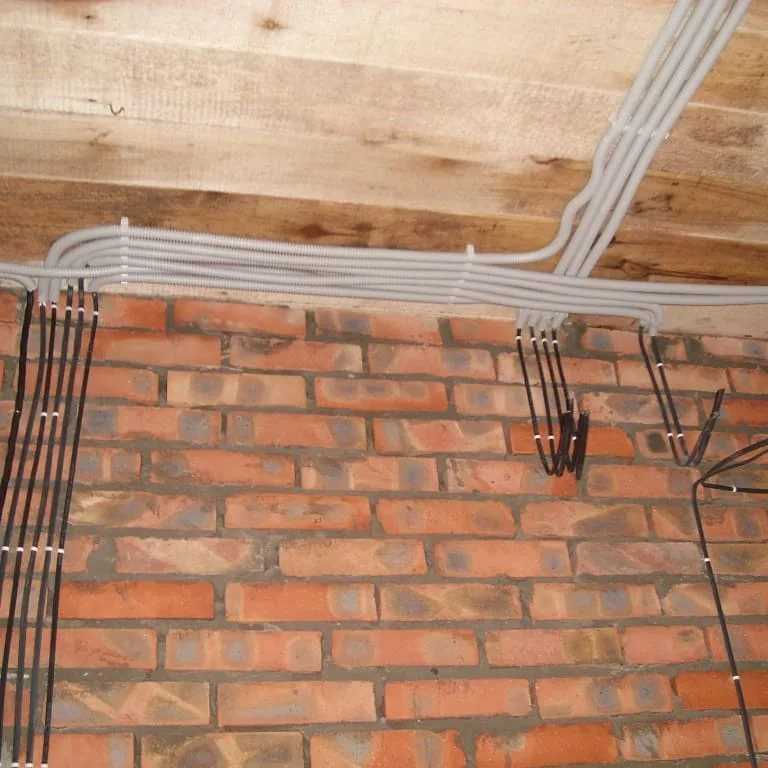

Разводка электропроводки по потолку.
Выглядит это дело вот так.
Провода укладываются в защитной гофре и крепятся непосредственно на потолок. Там же находятся распредкоробки. В самом конце ремонта, вся эта красота закрывается натяжным потолком. Реже подвесным или конструкцией из ГКЛ.
.
Плюсы данного метода.
Основная масса проводов находится вне стен.
В стене только вертикально расположенные провода. Повредить такую проводку очень сложно. Вызывать электрика придется реже.
Дешевле предыдущего метода.
.
При необходимости внести изменения в электропроводку, например добавить несколько розеток или установить проходной выключатель, необходимо всего-лишь снять натяжной потолок, внести необходимые изменения и установить потолок на место.
Согласитесь, это дешевле, чем раздолбить пол-стены в поисках распредкоробки.
На сегодня это все.
Прокладывайте электропроводку правильно.
С уважением, Elektrika56!
Что такое проводка по потолку в квартире, и как ее сделать своими руками
От автора: здравствуйте, уважаемые посетители нашего строительного портала. Буквально несколько недель назад столкнулся с интересной ситуацией. Друг решил сделать ремонт своей квартиры, а так как он знает, что я квалифицированный электрик, — то решил найти на нашем портале информацию о том, как делается проводка по потолку в квартире своими руками и не нашел ее.
Обратившись ко мне, он попросил рассказать ему, как делаются данные работы.
Ну так вот, мои друзья, чтобы у вас не возникало сложностей с этим вопросом, сегодня я в точности решил описать то, что рассказал своему другу. Ведь монтаж электрики — это не такие и трудоемкие работы, но требуют они определенных знаний в области электроснабжения.
Настоятельно рекомендуем эту статью к прочтению, так как только здесь вы найдете самую достоверную информацию от человека, который в действительности на практике изучил этот вопрос вдоль и поперек, проложил не один десяток километров проводов и реально знает, о чем говорит. Читайте и наматывайте на ус!
Все выполняемые работы лучше всего планировать заранее. Еще на этапе планирования ремонта квартиры следует определиться с тем, как мы будем его делать, и что нам для этого понадобится.
Содержание статьи:
При монтаже самым популярным способом укладки проводов является их размещение в потолке.
Для того, чтобы знать, как крепятся провода при их прокладке в потолке, мы должны понимать, какие вообще бывают потолки и что они собой представляют. Давайте коротко опишем их:
- Армстронг — подвесные панели из спрессованной бумаги вторичной переработки, с добавлением некоторого количества стекловолокон для связи и придания механической прочности. Панели имеют размер 50×50 см и в основном применяются в офисных зданиях с высокими потолками. Для укладки проводки в таком потолке возможно свободное крепление проводов и гофрированной защитной трубы, — непосредственно к поверхности плиты перекрытия.
- Вагонка — популярное покрытие для потолков и стен. Представляет собой пластиковые полосы шириной около 25–30 см и длинной порядка 6 м, имеют разнообразную расцветку и свойства.
- Пенополистирольные панели — квадраты со сторонами 50×50, толщиной порядка 8–10 мм. Поверхность чаще всего представляет собой фактурный рисунок, схожий по композиции с гипсовыми панелями для обустройства потолков общественных заведений. Крепятся к плитам перекрытия жидкими гвоздями, реже — на шпаклевку. Не используются для выравнивания потолка, а лишь в декоративных целях, поэтому не остается полости между панелями и потолком. По этой причине провода придется прокладывать в полости плит перекрытия.
- Натяжной — самый современный и эстетически привлекательный вид потолка. В магазинах представлен широчайший цветовой диапазон. Изготавливается из терморезины определенного состава. Крепится непосредственно к стенам. При монтаже образует пространство между пленкой и плитой, поэтому появляется возможность укладки проводов, помещенных в гофротрубу — непосредственно на поверхность перекрытия.
- Гипсокартон — самый популярный вид подвесного потолка, так как имеет сравнительно небольшую стоимость и легок в монтаже. Для изготовления используется специальный потолочный гипсокартон, — он более тонкий и легкий по сравнению со стандартным. Монтируется на специальную конструкцию из легкого металлического профиля. Если у вас планируется установка таких потолков, то прокладку проводов следует осуществлять на заранее изготовленную металлоконструкцию. В итоге провода у вас окажутся в полости между бетонной плитой перекрытия и листом гипсокартна. Это один из самых удобных способов монтажа.
- Шпаклевка — не менее распространенный вид потолков. Представляет собой обычное нанесение шпаклевки на перекрытие. Тем самым он выравнивается и красится. Получается довольно-таки красиво. Минус в том, что придется прокладывать провода в полости бетонных плит, а это не так просто, как может показаться на первый взгляд.
Крепится непосредственно к стенам. При монтаже образует пространство между пленкой и плитой, поэтому появляется возможность укладки проводов, помещенных в гофротрубу — непосредственно на поверхность перекрытия.
Минус в том, что придется прокладывать провода в полости бетонных плит, а это не так просто, как может показаться на первый взгляд.А теперь давайте распишем все, что вам придется сделать для того, чтобы выполнить работу. Поговорим о том, чем пользоваться при прокладке, да и вообще — обо всем, с чем вам придется столкнуться.
Подготовительные работыДля начала вам необходимо произвести подготовку монтажа. Для этого потребуется:
- Очистить стены от обоев.
- Отключить старую проводку. Для этого вам нужно откинуть провода непосредственно от автомата питания в подъезде и подключить к нему временную переноску для электроинструментов.
- Если счетчик электроэнергии находится у вас в квартире и для продолжения работы вам необходимо снять пломбу, — необходимо посетить снабжающую организацию и написать заявление о ее снятии.
- Демонтировать старое оборудование, то есть, электрощитки, старые розетки и выключатели.
При выполнении работ по демонтажу, требуется обеспечить все меры по предотвращению подачи электроэнергии в электросистему вашей квартиры. Лучше всего вообще полностью отсоединить, откусить питающие провода, которые идут от автомата питания. Главное — не ошибитесь. Вы должны быть уверены на 100% в том, что это именно ваши провода, а не соседей.
Помните: на автомат питания идет всего один провод, это — фаза. Второй провод подключается в нулевой шине, его также перекусываем. Так вот, после того как вы все отключили и приступаете к демонтажу, возьмите тестер или указатель напряжения и проверьте отсутствие напряжения во всех выключателях и розетках.
Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов.
Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.
ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.
Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.
Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.
Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.
Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А.
Изготовление схемы
Следующим шагом будет изготовление схемы. Необходима она для того, чтобы конкретно знать, какие провода куда идут и что они запитывают. Вообще, для нас достаточно будет и банальной электрической схемы, нарисованной не в соответствии с правилами и стандартами чертежного искусства, а так чтобы нам легко было в ней разобраться.
Делается она так: схематично изображаем наши монтажные коробки, в которых будут все наши скрутки. Изображаем лампочки и выключатели, сборный щиток автоматов. Далее прямоугольниками рисуем скрутки в этих коробках, а точками изображаем провода, которые там скручены.
Изготавливая такую простейшую схемку, вы точно не допустите ошибок при скрутке систем проводов.
Если в будущем возникнет необходимость ремонта или отключения системы, при помощи данной схемы вы без труда во всем разберетесь.
Изобразите на чертеже не только провода, но и маркировку кабелей и фазы. Маркировку пишите прямо на конике кабеля маркером. Процесс изготовления схемы не займет более 15 минут. В результате у вас должно получиться нечто подобное:
Ну а теперь переходим к работам. Первым делом возьмите карандаш и проведите линии, по которым вы будете резать штробу: места, где установите выключатели и места вхождения проводов в перекрытие, если потолок просто отшпаклеван.
После того, как все разметили, берите перфоратор и начинайте бурить короной отверстия под розетки и выключали. Используйте еврокорону, так как все размеры монтажных коробок, или, как их еще называют, «дозы» — изготовлены именно по евростандартам. Кстати говоря, по современным стандартам, розетки устанавливаются на расстоянии 40 см от пола, а выключали — в 90 см.
Далее меняем корону в перфораторе на зубило. Теперь выдалбливаем то, что пробурили, а также создаем с края плиты отверстия для будущей протяжки проводов по ней. Поиск пустоты также осуществляем при помощи перфоратора. Устанавливаем бур «шестерку» и бурим. Там, где бур влетает в пустоту — долбим отверстие.
Лучше всего проведите прямой перпендикуляр от существующего отверстия в середине потолка, там, где раньше была расположена люстра. Проведя перпендикуляр к стене, начните в этом месте делать отверстие. Скорее всего, вы тут же попадете в старое зашпаклеванное углубление, в котором обнаружите старый провод. На него и ориентируйтесь, чтобы протянуть новый к этому месту.
Далее переходим к вырезке штробы. Делается это при помощи штрабореза. Поскольку это довольно дорогой и редкий инструмент, работу можно выполнить и обычной болгаркой первого номера (самой маленькой). При этом используется диск по камню. Делаем по уже намеченной линии два параллельных реза. Расстояние между ними должно составлять примерно 15–20 мм.
Выдалбливаем перфоратором эту полоску штукатурки.
Начинаем прокладывать провода. Какой и куда — известно из нашей схемы. Ну а закрепляем их в штробе обычным алебастром со шпаклевкой. При приготовлении раствора, необходимо соблюсти пропорции 1:1.
А теперь самое интересное. Если мы решили тянуть провода в полости перекрытия, берем стальную проволоку с 2–4 миллиметровым сечением, и пропускаем ее от одного отверстия в плите до другого, а затем к одному концу привязываем наш провод и вытягиваем за стальку.
Если мы планируем монтаж подвесного потолка, тогда просто продеваем наш провод в защитный бронешланг (у него также внутри специальная сталька для протяжки) — и этот бронешланг с проводом крепим к потолку посредством ударных дюбелей. На шляпку шурупа приматываем проволочку и ею привязываем к потолку наш бронешланг.
Если дом панельный и планируется установка подвесного потолка из гипсокартона, то можно крепить провод и без бронешланга, но если у вас деревянный дом, то это крайне необходимо.
При этом использовать нужно не пластиковый бронешланг, а металлический, или как его еще называют — металлорукав.
После того как все вышеперечисленные работы завершены, приступаем к расключению. Используя нашу схему, скручиваем и изолируем провода в распределительных коробках. Подключаем автоматы, УЗО, розетки и выключатели к заранее зашпаклеванным подразетникам. Если у вас гипсокартон, то в заранее изготовленные отверстия под лампочки вставляем светильники и софиты. В общем, делаем всю чистовую работу.
Ну а после — делаем самое интересное, — проверяем сопротивление линий, — не должно быть КЗ. Наконец, можно подавать напряжение.
Вот и все, мои друзья, как видите нет тут ничего сложного, главное — делайте все последовательно и обдуманно, не спешите. Особенно в работе с электричеством этого делать нельзя. Если у вас остались вопросы по какому-либо пункту, отпишитесь в комментариях, мы обязательно на них ответим, либо читайте другие статьи по теме.
А если вы ранее никогда не имели дела с электричеством, лучше всего вам нанять специалистов с группой по электробезопасности не ниже третьей, так данная статья носит лишь рекомендательный характер, а не является прямым указанием к действиям. Удачи, и до новых встреч на страницах нашего ремонтно-строительного сайта!
Понимание электрической проводки потолочных светильников
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Потолочный светильник Электрическая проводка и соединения: В зависимости от возраста дома в потолочной распределительной коробке может находиться один или несколько кабелей. |
Эти кабели используются для подачи питания на осветительную арматуру, настенный выключатель, а также могут обеспечивать питание настенных розеток.
| ||||
Электропроводка Потолочные светильники
Электрика Вопрос: У меня есть потолочный вентилятор и светильник с несколькими проводами, с которыми мне нужна помощь.
- Я снял потолочный вентилятор и светильник из спальни, чтобы установить светильник для скрытого монтажа.
- Когда я отцепил потолочный вентилятор, я обнаружил, что к потолочной коробке подходят четыре разных набора проводов.
- Есть четыре черных провода и четыре белых провода, а провода заземления отсутствуют.
- Этот ящик управляется одним выключателем света, который одновременно управляет и вентилятором, и светом.
- Мой вопрос: как мне это подключить? Я не отцеплял ни одного провода с тех пор, как снял вентилятор. В настоящее время все черные провода связаны вместе с одним белым проводом. Все остальные белые провода также связаны между собой.
- Есть один лишний черный провод (тот, что с белым проводом, привязанным к черным), который был присоединен к проводке вентилятора. Таким образом, к вентилятору/осветительному прибору было подключено три провода: два черных провода и один белый. Я очень смущен этим.
- Я уверен, что это середина цепи. Как вы, вероятно, понимаете, я очень мало знаю об этом и ожидал простой замены вентилятора.
Как вы, вероятно, понимаете, я очень мало знаю об этом и ожидал простой замены вентилятора.Спасибо за помощь.
История: Алан, домовладелец из Джексона, Миссури.
Ответ Дейва:
Спасибо за вопрос по электропроводке, Алан.
Применение: Электропроводка потолочного светильника .
Уровень навыков: от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите автоматический выключатель для светильника, выключите его и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.
В зависимости от возраста дома в потолочной распределительной коробке может находиться один или несколько кабелей. Эти кабели используются для подачи питания на осветительную арматуру, настенный выключатель, а также могут обеспечивать питание настенных розеток.
- Коробка с приборами, о которой вы говорите, имеет один 2-проводной кабель, обеспечивающий питание или питание, два 2-проводных кабеля, которые подают питание в другие места, и один 2-проводной, который используется для выключателя, что объясняет, почему вы видите белый провод, присоединенный к другим черным проводам.
- Вы заметите, что черный провод этого последнего двухжильного кабеля был тем, который снабжал питанием осветительную арматуру. Все остальные белые провода являются нейтральными.
ПРИМЕЧАНИЕ:
Предыдущее может не отражать каждый сценарий подключения в одних и тех же местах.
Точные конфигурации проводки лучше всего определять с помощью тестера напряжения, чтобы правильно идентифицировать электрическую проводку, и лучше всего выполнять ее квалифицированным лицензированным подрядчиком-электриком, который выполнит проводку в соответствии со статьей 110 NEC.
Подробнее о проводке светильников
Я предоставил следующие ресурсы, которые ведут к полной подробной информации на этом веб-сайте, которая поможет вам с электрической проводкой вашего светильника:
Электропроводка выключателя освещения
Полностью поясненные изображения и схемы подключения выключателей освещения с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.
Электропроводка
Проекты электропроводки дома с картинками и схемами.
Эта ссылка будет полезна домовладельцу
Электрика своими руками
Электрические коды для проводки
Следующая информация также может быть вам полезна:
7
9| » Спроси у электрика « будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно! |
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Подключение потолочного вентилятора и освещения (со схемами)
Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не обязательно так.
Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора. ПО шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д.
Главное, что нужно учитывать при подключении потолочного вентилятора и освещения, – это определить, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.
Инструменты, необходимые для подключения потолочного вентилятора
Правильные инструменты помогут проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.
Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда помните об отключении питания, проверьте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.
Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления вашим потолочным вентилятором/светом. Четыре метода:
- Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
- Включение света и использование тяговой цепи для вентилятора (один переключатель)
- Использование одного и того же выключателя для включения обоих источников света и вентилятора (один переключатель)
- Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
- Переключение света и вентилятора с помощью одного выключателя с питанием на выключателе (одиночный выключатель)
Потолочный вентилятор с питанием и/или свет без каких-либо выключателей (без выключателей) Мы рекомендуем этот метод, когда вы просто не могу включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Электропроводка этого типа электрического соединения выглядит следующим образом:
Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно). Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже, не снимая и не подключая вентилятор сверху.
Этот и следующие методы используются чаще всего. Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:
Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю. Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или любому другому, кто будет работать над цепью в будущем), что это действительно «горячий» провод и не нейтральная линия.
Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод.
Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного выключателя. Подсоедините нейтральный и заземляющий провода, и все готово.
Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас. Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:
Обратите внимание, что питание подается через переключатель. Оба двигателя вентилятора и светового комплекта получают питание от переключателя.
Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.
Это самый универсальный способ электрического подключения потолочного вентилятора с комплектом освещения. Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.
Конечно, вы всегда можете просто подключить два однополюсных выключателя, и все готово. А вот как выглядела бы электропроводка в этой ситуации:
Выглядит сложнее, но не парься. Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора.
Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду еще раз, что мы предполагаем 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.
Несмотря на то, что в коде есть определенные оговорки, обычно существуют разные способы выполнения проводного соединения. Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы можете выполнить те же самые соединения с двумя переключателями, но с меньшими затратами:
Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала.
Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора. Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.
Вы также можете перепрыгнуть заземляющий провод. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)
Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо перемычки:
Это идентично к ситуации 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.
Он также предлагает два полезных преимущества. Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.
Полезные советы Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель. Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель.
Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!
Зачистка проводов
При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов: от простых инструментов для зачистки проводов за 2 доллара до более изящных инструментов для зачистки проводов с вырезами для кабелей 10/2, 12/2 и 14/2.
Не используйте проволочные гайки из комплекта поставки
Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеивать гайки проводов лентой после того, как вы сделаете эти соединения.
