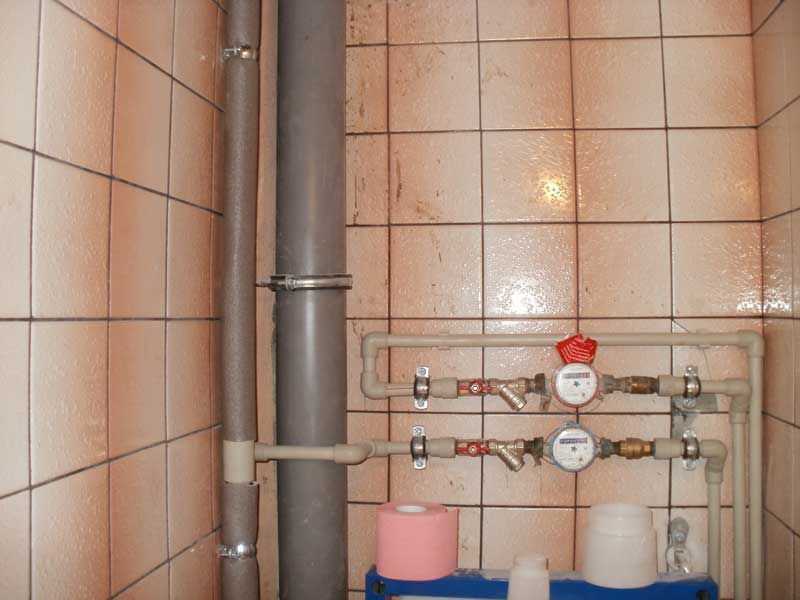

Разводка труб в туалете и ванной фото: Разводка труб в ванной и туалет

Как закрыть трубы в туалете: варианты

Как спрятать трубы санузла, такая мысль приходит, когда очередь доходить до ремонта данного помещения. А именно это касается тех, кто живет в панельном доме. В туалете проходят множество труб водоснабжения и канализации, а также установлены краны, счетчики холодной и горячей воды. В целях эстетики, правильным решением будет, их аккуратно своими руками скрыть.

Но реалии таковы, что на трубах холодной воды при недостаточной вентиляции или перепада температур образуется конденсат, что неизбежно ведет их к коррозии и повреждению, что является следствием образования плесени на стенах туалета, а при повреждении труб и фитингов к затоплению соседей.

Прежде чем скрыть трубы, учитывая нюансы, следует позаботиться о срытом люке. Основная функция технологического люка это свободный доступ для экстренного обслуживания стояка, кранов и счетчиков воды.

В силу того, что строительный рынок предлагает богатый выбор отделочных материалов, спрятать трубы в туалете, можно кафельной плиткой, пластиковыми панелями или рольставнями. В данном материале, мы хотим более подробно разобрать каждый из предложенных вариантов, закрепляя материал фото инструкцией, изучив которые вы сможете выполнить такие работы даже своими руками.

Способ как закрыть трубы в туалете под плитку

Керамическая плитка, является одним из популярных материалов отделки ванной и туалета. Такой вариант, как спрятать трубы плиткой, удачно сочетается с общим интерьером, если стены отделаны той же плиткой.

Чтобы закрыть трубы в туалете кафельной плиткой, первым делом нужно смонтировать гипсокартонную перегородку (короб), из влагостойкого материала, а сам каркас, сконструировать из металлических профилей. К кранам и к счетчикам обязательно должен быть свободный доступ (проем как на фото). Размер проема следует сделать так, чтобы можно было свободно и удобно вести сантехнические работы, снять счетчик, к примеру, или же заменить кран разводным ключом.

Кафельная плитка, очень легко клеиться на гипсокартон, а вот с облицовкой проема, придется повозиться. Здесь надо продумать, так чтобы стена в туалете, выглядела сплошной и желательно в целях эстетики и красоты однородной. Для этого нужно сделать проем и подобрать люк, с размерами плитки, то есть плитки должны равномерно закрывать проем.

Сами разводки труб, идущие в ванную и к унитазу, если стадия ремонта санузла в черновом варианте, можно спрятать трубы, сделав штробление в стене. Этим же способом, сделав короб из гипсокартона, можно спрятать трубы отопления в квартире.

Как скрыть трубы в туалете пластиковыми панелями

Спрятать трубы пластиковыми панелями это наиболее простой способ. Панели ПВХ очень удобный материал для отделки стен и потолков ванной комнаты и туалета, не уступающий по оформлению и эксплуатационным качеством кафельной плитке. Такой материал как, пластик очень легкий и гибкий, прост в укладке и эксплуатации, отличительная черта наиболее доступная стоимость.

Способ как закрыть трубы в туалете панелями ПВХ, делается по аналогии, что и плиткой, только без использования гипсокартона. Сооружается несущий каркас, для крепления панелей. Здесь можно использовать как металлические профили, так и деревянные рейки. Для технологического проема можно использовать сантехнический пластиковый люк белого цвета (на фото) или выбрать цвет, подходящий по контрастности панелям отделки туалета.

Как спрятать трубы туалета рольставнями

Скрыть трубы пластиковыми рольставнями (роллеты) можно назвать современным и удобным вариантом. И это неспроста. Раньше применение рольставни в панельном доме можно было увидеть лишь исключительно на окнах.

Новаторства в технологии и мышление дизайнеров не имеет границ, рольставнями можно полностью закрыть определенную часть в стене сверху донизу (на фото), придавая туалету элегантный и приятный внешний вид. Делая скрытым, но при этом возможный свободный доступ к любым сантехническим элементам.
