Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

  1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
  2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
  3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
  4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
  5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились.

Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

  1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
  2. Включаем насос, который произведёт закачку воды в систему.
  3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
  4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
  5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
  6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором.
    Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
  7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас.
    Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Установка и регулировка реле давления РДМ-5 рерайт: Инструкции +Видео от мастеров

Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.

В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.

Функции прибора

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

  1. Установка бассейна/емкости, который потребуется наполнять привозной водой.
  2. Пробурить скважину до водоносного горизонта.

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Принцип действия

Аппарат имеет латунный корпус со специальным штуцером для подключения к сети водопровода, электрического реле и пружинных клапанов. Снаружи элементы прикрыты крышкой из пластмасса.

Схема работы выглядит следующим образом:

  • Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
  • После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
  • При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

  • Недостаточная емкость гидроаккумулятора.
  • Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
  • Используется глубинный насос, который требуется опускать в скважину.

В этих случаях систему автоматической подачи придется собирать своими руками из отдельных элементов, а реле давления настраивать так, чтобы работа была согласована с баком-аккумулятором.

Перед покупкой и подключением советуем изучить все технические характеристики:

  • Диапазон по давлению – от 1 до 4,65 Бар.
  • Диапазон температуры – от 0 до +42 градусов.
  • Перепад давления (минимальный) – 1 бар.
  • Питание – 220 В.
  • Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

  • Заземление – требуется подключить соответствующие проводники, который идут от насоса и щитка.
  • «Линия», т.е. клеммы «Line» — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
  • Клеммы для насосных проводов – как правило, расположены выше на колодке.

При подключении ничего необычного нет – проводники потребуется защитить изоляцией, затянуть прижимным болтом. Проверьте, надежно ли зажат проводник. Через полчаса-час можно подтянуть болты, ведь такой материал, как медь, достаточно пластичный и контакт может ослабнуть.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут  закрыты.

Регулировка

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Расчет сделать несложно: 1 метр подъема высота будет равен 10-ти метрам горизонтального участка и иметь давление 0,1 бар. В расчет следует принимать во внимание самую дальнюю ветвь снабжения воды. Когда вы приблизительно определить напор, потребуется создавать такое давление со стороны воздухокамеры аккумулятора. Для этого снимите пластиковый колпачок с золотника, который обычно находиться в торце бачка и при помощи обычного насоса для автомобиля подкачайте камеру, при этом контролируя давление при помощи манометра.

Далее идет регулировка по инструкции:

  1. Не подсоединяйте патрубок внутренней сети водопровода, а вначале проверьте, как функционирует реле вместе с насосом при заводских настройках. Заодно вы сможете проверить герметичность наружного трубопровода.
  2. Снимите крышку из пластмассы реле, которая закрывает регулировочные винты.
  3. При помощи большого винта отрегулируйте верхний предел, при котором насос будет отключаться, а маленьким перепады давлений. Нижний предел должен быть отрегулирован так, чтобы его величина была на 0,2 бар больше, чем закачено в гидроаккумулятор.
  4. Чтобы узнать точные значения, настройку придется проводить несколько раз, и при этом посменно открывать краны на смесителях и спускать воду. При этом записывайте показания на манометре приключении/отключении насоса и проводите корректировку при помощи настроечных винтов.

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

Настройка реле давления насосной станции своими руками

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать и настройка реле давления насосной станции самому

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Обесточить устройство.
  2. Демонтировать панель устройства.
  3. Установить необходимый напор.
  4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

как отрегулировать реле давления воды с гидроаккумулятором

Алекс
Как отрегулировать реле давления воды с гидроаккумулятором?

У многих из нас в частных домах и на загородных участках уже давно присутствует свое водоснабжение. Большинство из вас для предотвращения перепадов давления в сети водоснабжения используют мембранный гидроаккумулятор. Автоматическое включение и выключение данного агрегата производится с помощью реле. Включается и выключается данное реле в зависимости от давления воды в системе. Сегодня мы разберемся как правильно отрегулировать реле своими руками.

Подготовка к регулировке

Чтобы произвести подготовку к регулировке, необходимо следовать следующему плану:

  1. Для начала нам нужно обзавестись необходимым инструментом. В зависимости от модели вашего гидроаккумулятора вам может понадобиться разный инструмент. Где-то крышка реле снимается с помощью отвёртки, а где-то с помощью ключа. Чаще всего на гидроаккумуляторах устанавливают стандартное реле РДМ-5 или его зарубежный аналог. Для регулировки такого реле понадобится ключ на 10 и отвертка;

    Устройство реле давления

  2. Затем нужно отключить гидроаккумулятор от электрической сети. После чего следует слить воду, находящуюся в емкости агрегата, для этого просто отключите водопроводную трубу от емкости с водой и откройте кран;

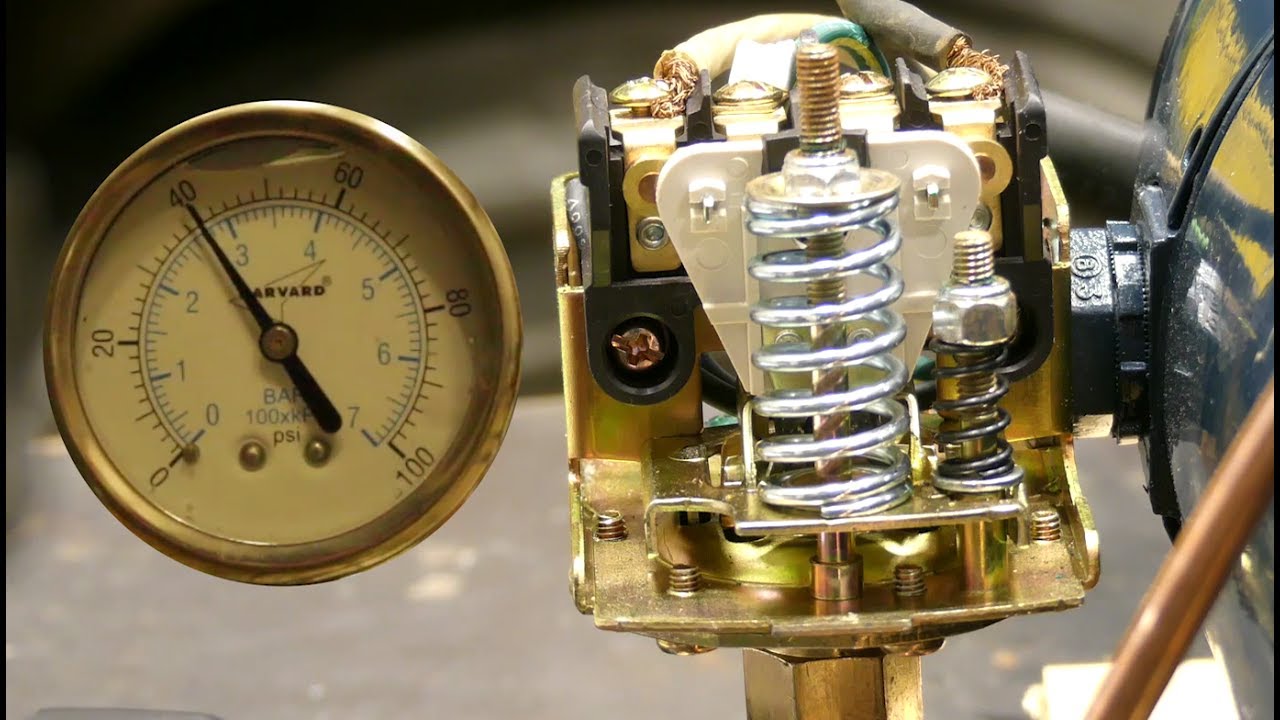

  3. Снимаем крышку реле с помощью отвертки и видим два регулятора-пружины. Большой отвечает за «нижнее» и «верхнее» давление при котором будет включаться электромотор. Маленький, в свою очередь, отвечает за диапазон этого давления. Таким образом, регулировка этих двух пружин позволяет полностью настроить систему под свои нужды.

Совет. Прежде чем начинать регулировку, ознакомьтесь с характеристиками гидроаккумулятора в целом и насоса в частности.

Регулировка границ и диапазона давления

Для изменения «нижнего» и «верхнего» предела давления нам нужно просто откручивать или закручивать гайку на большом регуляторе. На пружине нет шкалы и никаких отметок, что усложняет настройку. Для проверки следует закрыть крышку, включить гидроаккумулятор в сеть и проверить по манометру давление, при котором электромотор включается и выключается. Если давление вас не устраивает, повторите настройку.

Чтобы изменить диапазон между «нижним» и «верхним» давлением, требуется откручивать или закручивать маленький регулятор.

Внимание! Регулировку с помощью малой пружины производят, только если один из порогов давления вас устраивает. То есть, либо «нижнее» давление, либо «верхнее» вам подходит, а другое нужно изменить. Если вас не устраивают оба давления, то сначала проведите настройку с помощью большой пружины.

Хочется отметить, что при откручивании гайки изменяется верхний порог давления, при этом нижний остается на месте. В то время, как при закручивании гайки происходит обратный эффект. К сожалению, на малой пружине тоже нет никаких шкал, по которым можно ориентироваться, так что придётся произвести и проверить регулировку несколько раз.

Реле давления

Что необходимо учесть?

Для лучшей и точной регулировки учтите несколько моментов:

  • «верхнее» давление должно быть меньше 80% от максимально допустимого рабочего давления реле;
  • проверьте сможет ли насос развить «верхнее» давление, в противном случае реле никогда не будет выключать электромотор.

Как мы видим, произвести регулировку реле не так уж и сложно, единственная трудность заключается в том, что требуется эмпирическим путем устанавливать нужное положение пружины. Главное соблюдать правила безопасности и всегда закрывать крышку перед пуском гидроаккумулятора. Следуйте данным правилами и у вас все обязательно получится.

Регулировка реле давления: видео

Как настроить реле давления водопровода — Построй свой дом



Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.



Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.





Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.



Последовательность работы насосной станции под управлением реле давления:

  • Насос закачивает воду в бак.
  • Давление воды постепенно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
  • По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода




На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.



Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.



Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:



После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.



Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.



Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

  • Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
  • Отключите насос.
  • Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
  • Откройте кран и слейте воду до момента включения насоса.
  • Отключите насос.
  • Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.



Стоит помнить, что:

  • Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз.
  • Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.



Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

  1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
  2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции
  1. Корпус — пластиковый корпус реле.
  2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
  3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
  4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
  5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
  6. Клеммы подключения шнура с вилкой.
  7. Клеммы подключения заземления.
  8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

Реле давления воды для насоса: глубинного, управления

Содержание

Система водоснабжения частного дома – это сложный механизм, который функционирует за счет насосной станции. Именно она обеспечивает подачу воды из скважины или колодца в жилище.

Реле давления в разобранном виде

Эффективность, правильность и надежность работы указанного оборудования, в свою очередь, зависит от такой составляющей как реле давления воды. Попробуем разобраться, какую роль играет этот конструкционный элемент в системе и почему так важно его правильно монтировать и настроить.

Особенности и назначение

Рациональные хозяева при эксплуатации глубинного или скважинного насоса в обязательном порядке оборудуют его реле давления. Это замечательное устройство помогает автоматически наполнить гидробак и поддерживает давление в водопроводной сети на оптимальном уровне.

Стоит понимать, что без этого маленького устройства ваша система работать автономно попросту не сможет, так как ни насос ни накопительная емкость к таким задачам не предназначены. Насос просто качает воду столько времени, сколько на него подается электричество. Гидроаккумулятор же накапливает жидкость, замыкает трубопровод и регулирует давление в системе.

По отдельности они являются всего лишь инструментами, которые пришлось бы постоянно контролировать самостоятельно. Но не будете же вы бегать к насосу каждый раз, когда в трубопроводе вашего дома упадет давление или накопительный бак опустошится.

Правильное подключение дополнительного элемента системы, а именно реле давления, позволяет избежать всех этих ненужных хлопот, связанных с обслуживанием насосной станции.

Кроме того, грамотно отрегулировав границы давления в сети, вы снизите нагрузку на оборудование, тем самым, позволив ему работать с отдыхом, а значит меньше изнашиваться. Покупка и установка реле дает возможность продлить срок службы насоса. Как видим, выгода очевидна.

Чтобы окончательно осознать, какую пользу приносит устройство, нужно разобраться с принципом его функционирования. Уже было выяснено, что реле служит для управления уровнем давления воды. Процесс происходит за счет специальной пружинной группы, которая имеется в приборе.

Простейшее реле давления для насоса, без крышки

Стоит понимать, что реле неразрывно связано с гидроаккумулятором. Без него оно работать не способно. Мы сейчас подразумеваем именно простые двухтактные конструкции, а не сложную электронную автоматику. Те установки могут обходиться вообще без накопительных емкостей, однако и стоимость у них соответствующая.

Регулировку давления осуществляет гидроаккумулятор. Внутри него есть резиновая мембрана со сжатым воздухом. Воздух в ней находится постоянно и постоянно давит на воду внутри бака. При малом ее количестве давление понижается. При большом же его уровень существенно повышается. Сам по себе бак ничего, кроме поддержки реального уровня давления делать не умеет.

За него эти функции перенимает само реле. Оно подключается к устройству и реагирует на изменения уровня давления, тем самым воздействуя на работу насоса.

При падении давления воды в системе до нижнего уровня реле замыкает контакты и обеспечивает включение насоса. При достижении верхнего установленного порога устройство наоборот размыкает контакты, обесточивая станцию. Посредством такого нехитрого управления действуют реле от всех производителей.

Таким образом, с его помощью удается полностью обходится без дополнительного контроля, так как все функции выполняет эта маленькая, но очень важная деталь. При этом стоит она очень дешево, а конструкция ее отличается исключительной простотой и применением элементарных приемов механики.
к меню ↑

Какие особенности конструкции реле давления?

Специфика работы устройства неразрывно связана с особенностями его конструкции. Реле давления, установленное на погружной или скважинный насос Grundfos или Малыш, в своем составе обязательно имеет специальную пластину, которая выступает восприимчивым элементом.

Она реагирует на изменение показателей в системе, что и приводит к попеременному переключению контактов. Кроме того, в конструкцию реле включен специальный пружинный блок. Первый элемент рабочей группы – пружина минимального допустимого давления, именно она сдерживает натиск воды.

Пример конструкции стандартного насосного реле давления

Ее воздействие регулируется гайкой. Второй элемент блока – пружина дифференциала давления, принцип ее настройки идентичен. Правильно выставив пороги сопротивления пружинной группы, вы избавитесь от необходимости управления и обслуживания насосной станции вручную.

Эффективная работа реле давления во многом зависит от места его монтажа. Специалисты рекомендуют устанавливать устройство вблизи отвода на гидроаккумулятор, где нивелируются перепады давления и турбулентность потока воды при включении и работе станции. В некоторых случаях его ставят непосредственно на накопительную емкость или поверхностный насос.

Оснащая дополнительным оборудованием погружной насос Grundfos или Малыш, внимательно изучите тех. особенности реле. Некоторые модели требуют особых условий эксплуатации и могут стабильно функционировать только при определенной температуре и влажности. Не исключено, что подобные устройства придется монтировать в отапливаемом помещении.

Особенно это касается моделей, что взаимодействуют с поверхностными насосными установками. Такое оборудование рекомендуется монтировать только в кессоне, подвале или других утепленных и защищенных местах. На морозе или под дождем они долго не протянут.

к меню ↑

Настройка

Тех. характеристики реле давления для скважинных или погружных насосов Grundfos и Малыш зависят непосредственно от рабочих параметров сети. Именно поэтому при выборе и подключении устройства нужно определить следующие показатели:

  • максимальное давление, при котором погружной насос Grundfos или Малыш будет автоматически отключаться;
  • минимальное давление, по достижению которого станция будет включаться;
  • рабочее давление в камере гидроаккумулятора.

После того, как выяснены тех. особенности водопроводной сети и насоса, можно приступать к регулировке реле давления. Обычно, в устройстве уже произведены заводские настройки пружин, но часто выставленные значения не соответствуют бытовым потребностям пользователя.

Схема подключения реле давления к гидроаккумулятору и поверхностному насосу

Чтобы избежать ручного управления системой и решить указанную проблему, придется снять крышку реле для насоса, под которой расположены большая и малая пружины с гайками.

Поворачивая большую гайку, вы сможете установить порог нижнего давления в гидроаккумуляторе, в то время как малая гайка позволит отрегулировать разницу давлений, на которых будет работать погружной насос Grundfos или Малыш. Точкой отсчета в данном случае выступает положение нижней пружины.

Достигнув оптимальных значений, можно подключать бак гидроаккумулятора к системе. Чтобы убедиться в правильности произведенных манипуляций, наблюдайте за показаниями водяного манометра. Выведенные на циферблат значения должны соответствовать нормам, которые обозначены в документации скважинных или погружных насосов Grundfos либо Малыш.

Как только водяной манометр зафиксировал нижний предел давления, насос нужно отключить от питания и выполнить следующие действия:

  • Произвести вращение малой гайки до начала работы механизма.
  • Открыть воду для освобождения системы.
  • Ожидать включения реле по достижению нижнего порога значения.
  • Произвести вращение большой гайки для установки нижнего давления.
  • Включить насос для поднятия давления до оптимального уровня.
  • Подстроить малую гайку в соответствии с нормами верхнего порога давления.

Настраивая систему автоматического управления, нужно четко следовать правилу: давление в сети водоснабжения должно быть на 0,2 атмосферы выше, нежели в баке гидроаккумулятора. Иначе повышенного износа мембраны не избежать.

Установив реле, вам не придется постоянно включать и отключать насос, все операции будут производиться самостоятельно. Если придерживаться всех вышеуказанных правил, система управления будет функционировать четко и без сбоев.
к меню ↑

Как регулировать простейшее реле давления? (видео)


 Главная страница » Насосы

Как отрегулировать реле давления на водяном насосе SHURflo

Некоторые автофургоны недовольны водяным насосом, который входит в стандартную комплектацию их туристических прицепов. Например, Рэй из LoveYourRV заменил водяной насос марки FloJet на своем седельно-сцепном устройстве Cougar на водяной насос SHURflo вторичного рынка:

Седельно-сцепное устройство Cougar оснащалось водяным насосом марки FloJet. Будучи всего лишь более дешевым трехкамерным насосом, он был шумным из-за вибрации пулемета. Тем более, что он был подключен без гибкого шланга на выходном трубопроводе.

Однако иногда вам может вообще не потребоваться замена насоса! Если ваша помпа периодически включается и выключается и дает вам неравномерное сочетание горячей и холодной воды, вам может потребоваться просто отрегулировать реле давления водяного насоса.

Что такое реле давления?

Реле давления — это тип переключателя, который создает электрическую цепь при достижении определенного установленного давления. Переключатель мог «активироваться» либо при повышении, либо при падении давления.

Крис из компании Rocky Mountain Four Wheel Campers покажет вам, как отрегулировать реле давления на водяном насосе SHURflo.Больше не страдайте от резкого напора воды или приступов горячей и холодной воды!

… вода покидает душевую сторону системы намного медленнее, чем в раковине. Таким образом, когда вы включаете раковину, это может не привести к срабатыванию насоса, но затем, когда вы включаете душевую арматуру, внутри или снаружи, вы можете начать наблюдать, как работает насос, а затем снова, поэтому неудобная смесь воды .

Регулировка реле давления насоса Shurflo.

Краткий обзор шагов, связанных с регулировкой реле давления водяного насоса SHURflo, о котором говорилось в видео:

  1. Не нужно вынимать насос из кемпинга или разбирать реле давления!
  2. Найдите винт с внутренним шестигранником в верхней части реле давления
  3. Вращение по часовой стрелке приведет к более чувствительному переключению (с большей вероятностью зациклится)
  4. Вращение против часовой стрелки снижает вероятность цикла насоса
  5. Используйте свой душ и определите, когда насос работает
  6. Поворачивайте винт с внутренним шестигранником против часовой стрелки до тех пор, пока насос не перестанет работать во время душа (насос должен оставаться включенным, пока вы принимаете душ, и выключаться, когда вы закрываете душевую насадку).

Важно помнить: помпа не должна отключаться, когда вы принимаете душ!

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и воплотить в жизнь их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопрос обо ВСЕМ, связанном с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Откачка холодильного оборудования

Хладагент Насос Вниз Разъяснение

От: Гэри МакКриди

Откачка контура хладагента — отличный способ избежать миграции жидкости обратно в компрессор в выключенном состоянии.Хладагент естественным образом уравняется и переместится в участок системы с самой низкой температурой окружающей среды. Если эта секция окажется где-нибудь на нижней стороне системы, мы потенциально можем получить пробку жидкости при запуске.

Что такое откачка? При откачке системы используется соленоидный клапан в жидкостной линии, когда заданная температура системы будет удовлетворена, соленоидный клапан закроется. Компрессор будет продолжать перекачивать хладагент в конденсатор и / или ресивер, всасывая его со стороны низкого давления системы.Конденсатор или ресивер, или их комбинация, должны быть спроектированы так, чтобы удерживать весь заряд системы. Компрессор отключится, как только будет достигнута заданная уставка реле низкого давления, или сокращенно LPS. Настройка отключения LPS будет напрямую связана с применением и / или используемым хладагентом. И наоборот, при вызове охлаждения электромагнитный клапан открывается. Хладагент попадает в нижнюю часть системы из-за разницы давлений между двумя сторонами.Как только заранее определенная уставка включения LPS будет достигнута, компрессор запустится и возобновит нормальную работу. Опять же, настройка включения напрямую связана с применением и / или используемым хладагентом. В большинстве случаев этот порядок операций является автоматическим и настроен как таковой для выполнения этой задачи. Ручная откачка также может выполняться во многих системах, если соленоидный клапан отсутствует, например, вручную закрывая клапан King (клапан на выходе ресивера). Прежде чем пытаться использовать этот метод, убедитесь, что вы полностью понимаете эту процедуру, поскольку при неправильном выполнении могут возникнуть повреждения компонентов системы.

Переработка Насос Опускание

Электрически говоря, существует два типа схем откачки. Это связано с тем, как они устроены для работы. Первый — это контур «Откачка рециркуляции». Метод откачки все тот же, с использованием LPS и соленоидного клапана. Однако, если хладагент в выключенном состоянии может проскользнуть через протекающие изнутри электромагнитные клапаны или пластины клапана компрессора, это приведет к увеличению давления на стороне низкого давления, закрывая LPS.В этом случае компрессор запустится и выполнит откачку во время цикла выключения, чтобы гарантировать отсутствие миграции жидкости. Недостатком такого типа откачки является возможность увеличения числа запусков компрессора со временем. Явным преимуществом является то, что ваш компрессор никогда не будет загружен жидкостью в поддоне.

Диаграмма любезно предоставлена ​​Refrigerationbasics.com

Без вторичной переработки Насос Вниз

Второй тип — это схема с откачкой без повторного использования.Опять же, метод откачки все тот же. В этом случае, если есть какая-либо миграция хладагента во время выключенного цикла, компрессор не запустится и выполнит откачку. Обратите внимание на нормально разомкнутый переключатель (Удержание), который не позволяет компрессору перезапускаться в выключенном состоянии. Чтобы компрессор начал работать, системный термостат должен срабатывать (в закрытом положении). LPS все равно закроется, если клапаны имеют внутреннюю утечку, но компрессор не запустится, пока не поступит запрос на охлаждение.Прямой недостаток этого метода вполне очевиден, компрессор может запускаться при наличии жидкого хладагента в отстойнике. С другой стороны, существует вероятность меньшего количества запусков компрессора.

Диаграмма любезно предоставлена ​​Refrigerationbasics.com

В большинстве систем, над которыми я работал на протяжении многих лет, использовалась «откачка рециркуляции». Я считаю, что это лучший метод защиты системы от катастрофического отказа. Многие из вас могут спросить: «Почему бы не заменить внутренние протекающие детали?» В больших системах это может быть дорогостоящим предприятием, особенно если речь идет о нескольких частях.В идеальном мире все части были бы плотно закрыты, и страх внутренних утечек не был бы решающим фактором. «Повторная откачка» разработана для неизбежных, с которыми все мы сталкиваемся ежедневно, — изъянов за недостатками от системы к системе. Я бы порекомендовал использовать регулируемое реле низкого давления, чтобы вы могли контролировать ситуацию и при необходимости регулировать включение и выключение откачки.

Гэри МакКриди

Подписывайтесь на HVAC Know It All в Instagram, Facebook, YouTube и LinkedIn и СЛУШАЙТЕ на подкаст HVAC Know It All

Сэкономьте 8% на покупках в TruTech Tools с кодом knowitall (за исключением продуктов Fluke и Flir)

Топ-5 гидравлических ошибок и лучшие решения

Когда вы включаете телевизор и просматриваете путеводитель, вы часто увидите такие шоу, как «10 лучших пляжей мира», «20 худших тел знаменитостей» или «100 лучших хитов 80-х».«Чтобы идти в ногу со временем, в этой статье будут рассмотрены пять наиболее распространенных гидравлических ошибок, которые предприятия совершают снова и снова. Это подпадает под определение безумия, с которым мы все знакомы — делать одно и то же снова и снова и ожидать другого результата. Вот пятерка лучших:

Ошибка №1: гидравлическое давление установлено неправильно

В каждой гидравлической системе необходимо выполнить множество регулировок. Когда возникает проблема с машиной, ручки на гидравлическом насосе и клапанах регулируются, чтобы «посмотреть», решит ли это проблему с машиной.К сожалению, человек, выполняющий регулировку, обычно не имеет представления, как это повлияет на машину. Давление в гидравлической системе обычно слишком высокое. Считается, что чем выше давление, тем быстрее будет работать машина. Рассмотрим следующий реальный сценарий, который произошел на заводе по производству изделий из древесины:


Ручки на гидравлических насосах и клапанах
часто настраиваются без всякого представления о
воздействия на машину.

У компании возникли серьезные проблемы с сотрясением и утечками на мобильном оборудовании.Насос также менялся с интервалом один раз в месяц. На насосе была регулировка (называемая компенсатором), которая ограничивала максимальное давление в системе.

Предохранительный клапан в системе использовался как устройство крайней безопасности и амортизатор. Рекомендуемые настройки для компенсатора и предохранительного клапана составляли 1500 и 1750 фунтов на квадратный дюйм (PSI) соответственно. Когда штабелеукладчик запускался и останавливался, стрелка манометра поднималась до максимального значения 3000 фунтов на квадратный дюйм, вибрировала и затем устанавливалась на уровне 1800 фунтов на квадратный дюйм.Это указывало на то, что компенсатор и предохранительный клапан были установлены слишком высоко.

После того, как компенсатор и предохранительный клапан были сброшены на рекомендуемые настройки, давление на мгновение повысилось до 1750 фунтов на квадратный дюйм (настройка сброса), а затем установилось на уровне 1500 фунтов на квадратный дюйм (настройка компенсатора). Разница в силе, приложенной к цилиндру 10-дюймовой стрелы (78,54 квадратных дюйма площади) с предохранительным клапаном при давлении 3000 фунтов на квадратный дюйм и 1750 фунтов на квадратный дюйм, составила 98 175 фунтов. После того, как давление было установлено должным образом, удар был устранен, а срок службы насоса увеличился.После замены хомутов и уплотнительных колец утечка также прекратилась.

Ошибка № 2: Отсутствие гидроаккумуляторных и гидравлических процедур безопасности

При ремонте машины электродвигатель привода насоса отключается и выполняются процедуры блокировки / маркировки. Манометр редко проверяется перед началом работ на машине или рядом с ней. Аккумуляторы хранят гидравлическую энергию в виде жидкости под давлением. Большинство систем содержат автоматический или ручной клапан сброса, который позволяет жидкости под высоким давлением из гидроаккумулятора стекать в резервуар, позволяя давлению упасть до нуля.Автоматические клапаны сброса могут закрыться при отказе, что будет поддерживать давление масла в гидроаккумуляторе.

Если линия отсоединена или компонент удален, человеку может быть введена жидкость под высоким давлением. При использовании клапана ручного сброса в уравнение учитывается человеческий фактор. На одном заводе молодой слесарь был тяжело ранен, когда в него впрыснули масло под высоким давлением после того, как он не смог открыть ручной клапан. Процедура открытия клапана перед началом работ в системе отсутствовала.

Часто манометр располагается на стороне насоса обратного клапана, а не на стороне аккумулятора. Когда насос выключен, показания манометра упадут до нуля, поскольку масло стекает в бак через внутренние допуски гидравлического насоса. Специалист по техническому обслуживанию или оператор думает, что давление равно нулю, и не имеет возможности узнать, была ли выпущена жидкость под давлением в гидроаккумуляторе. В системах такой конструкции датчик должен быть установлен на аккумуляторе или рядом с ним.


Большинство систем имеют сбросной клапан, который позволяет
жидкость высокого давления в
аккумулятор для сброса в цистерну,
позволяя давлению упасть до нуля.

Ошибка № 3: Плохие методы поиска и устранения неисправностей

В наших гидравлических мастерских мы подчеркиваем, что самый быстрый и простой метод устранения неисправностей машины — использование гидравлической схемы. Ответ студентов обычно один из следующих: «Руководство не дает нам времени на устранение неполадок», «У нас нет или неизвестно, где находятся наши схемы» или «Мы не знаем, как читать схемы. ”

Когда возникает проблема с гидравликой, необходимо собрать информацию, чтобы определить, какой компонент вызывает проблему.Несколько примеров включают проверку дренажного потока корпуса насоса или проверку наличия тепла в системе. Часто вмешивается супервизор и требует замены насоса, цилиндра или другого компонента. На одном заводе руководитель проинструктировал слесаря ​​не устранять неисправности, а вручную приводить в действие ходовой клапан. Это привело к разгрузке аккумулятора в частично заполненный резервуар емкостью 5000 галлонов. Верхняя часть резервуара оторвалась, в результате чего мельница остановилась на семь дней.

Гидравлические схемы обычно находятся внутри руководства производителя станка, которое часто хранится в офисе технического обслуживания или на складе.Когда возникает проблема с гидравликой, последнее, что хочет сделать специалист по обслуживанию, — это потратить 15 или 20 минут на поиск руководства. В конце концов, когда машина выходит из строя, время — деньги. Лучшим вариантом является установка более крупных схем с помощью системы под крышкой из оргстекла. Отпечатки меньшего размера могут быть ламинированы и расположены аналогичным образом. Если схема имеется в наличии, она будет использована.

Наиболее частое утверждение, которое я слышу от механиков и электриков, консультируясь с заводом по проблеме, звучит так: «Я мало разбираюсь в гидравлике.Это означает, что они либо не были обучены должным образом, либо забыли то, чему они научились. С другой стороны, когда я посещаю заводы, где проводилось обучение гидравлике конкретного оборудования, я обычно слышу: «Мы постоянно пользуемся руководствами и схемами». Без надлежащей подготовки вы не можете рассчитывать на то, что ваша бригада обслуживания будет эффективно устранять неисправности.


Использование гидравлической схемы — это
самый быстрый и простой способ
поиск неисправностей машины.

Ошибка № 4: Плохое обслуживание гидравлического резервуара и масла

Хотя большинство заводов хорошо обслуживают системные фильтры, резервуару обычно не уделяют внимания. При проектировании системы размер резервуара учитывается в количестве тепла, которое будет отводиться из системы. Резервуары следует очищать не реже одного раза в год, чтобы часть тепла, содержащегося в масле, могла выйти в атмосферу.

На бревенчатом погрузчике в Онтарио резервуар не осушался и не очищался 17 лет.После слива масла на дне резервуара был обнаружен толстый слой осадка. Неочищенный резервуар может действовать как инкубатор, а не рассеивать тепло в масле.

Многие резервуары содержат всасывающий фильтр. Этот фильтр расположен под уровнем масла и часто находится вне поля зрения и вне поля зрения. Его следует вынимать из резервуара не реже одного раза в год и очищать, продувая воздух изнутри. При устранении неполадок также нельзя упускать из виду сетчатый фильтр.Если сетчатый фильтр забивается, в насосе возникает кавитация.

Один фанерный завод заменил пять насосов на гидроагрегате окорочного станка. В конце концов, он слил масло из бака и обнаружил, что сетчатый фильтр обернут магазинной тряпкой.

Следует отметить, что некоторые сетчатые фильтры имеют встроенный обратный клапан, который позволяет маслу перепускаться при загрязнении сетки. Это еще одна причина для регулярной чистки сетчатого фильтра, потому что при байпасе грязное масло будет течь в насос.

Еще одна распространенная проблема — добавление в систему нефильтрованного масла. Такого делать нельзя. Масло, которое покидает нефтеперерабатывающий завод, может быть чистым, но к тому времени, когда оно хранится в транспортных средствах и бочках, оно может соответствовать стандарту 50 микрон только при добавлении в резервуар. Многие системы имеют соединения для присоединения шланга заправочного насоса, поэтому масло в барабане проходит через системный фильтр, прежде чем попадет в резервуар. Отдельную тележку с фильтром также можно использовать при наполнении бака для удаления загрязнений.

Ошибка № 5: заменяемые компоненты не имеют одинаковых номеров деталей

Когда возникает проблема с гидравликой, обычно выходит из строя один компонент. Очень важно, чтобы номера деталей новых и старых компонентов совпадали. Сходные гидравлические насосы и клапаны не обязательно одинаковы. Каждая цифра или буква в номере детали указывает на особенность насоса или клапана. Если одна буква или цифра отличается, следует обратиться к документации производителя, чтобы определить разницу.

Несколько лет назад на заводе произошел отказ главного распределителя на подъемнике. Клапан имел следующий номер детали: DG5S8-2C-T-50. Был вызван местный продавец, который сказал, что у него есть клапан с такой же конфигурацией золотника и схемой крепления в его центральном распределительном центре. Клапан со следующим номером детали был доставлен на завод на следующий день: DG5S8-2C-E-T-50.


На этом изображении показан наклонный подъемник с
вышедший из строя главный распределитель.

Когда клапан был установлен, цилиндры подъемного механизма наклона все еще не выдвигались и не втягивались. Затем позвонили производителю клапана и дали два разных номера. Первоначальный клапан (без буквы «E» в номере детали) представлял собой дренажный клапан с внутренним гидравлическим управлением. Клапан, присланный поставщиком, был клапаном с внешним управлением и внутренним сливом. Поскольку к системе не подключена внешняя пилотная линия, новый клапан работать не будет.

Чтобы решить эту проблему, производитель клапана сказал механику завода удалить внутреннюю заглушку из порта «P» и установить ее в порт «X». После этого наклонный подъемник работал нормально, но только после 18 часов простоя.

Эти распространенные ошибки совершаются в первую очередь из-за недостатка знаний. Когда машина выходит из строя, супервизор, механик или электрик делают все необходимое, чтобы вернуть машину в рабочее состояние в кратчайшие сроки.Убедившись, что эти пять основных ошибок не возникают на вашем предприятии, вы можете сократить время простоя, помочь предприятию безопасно работать и улучшить поиск и устранение неисправностей гидравлической системы .

MINI АККУМУЛЯТОРНЫЙ БАК — Xylem — Каталоги в формате PDF | Документация

Установка и эксплуатация

для мини-накопительного бака модели 30573-0003 МИНИ-БАК-АККУМУЛЯТОР Модель 30573-0003-накопительный бак ОСОБЕННОСТИ • Внутренний баллон • Более плавный поток • Более тихая водяная система • Увеличенный срок службы насоса • Легко устанавливается в новые или существующие системы • Компактный размер соединение / отсоединение штуцеров порта • Точка крепления для дополнительного реле давления • Пищевые материалы, внесены в список NSF Standard 18 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Бак: пищевой, нейлоновая оболочка, бутиловый вкладыш, крепеж из нержавеющей стали.Общий внутренний объем: 21,5 унций. (0,65 л) Максимальное рабочее давление: 125 фунтов на кв. Дюйм (8,6 бар) Давление предварительной зарядки: 10 фунтов на кв. Дюйм (0,7 бар) Воздушный клапан: стандартный автомобильный клапан для шин Размеры: 8,4 дюйма (214 мм) Д x 4,7 дюйма (119 мм) Ш Вес: 0,96 фунта. (0,44 кг) УЛУЧШАЕТ САМЫЕ АВТОМАТИЧЕСКИЕ СИСТЕМЫ ВОДЫ. РЕГУЛИРОВКА ДАВЛЕНИЯ ПРЕДВАРИТЕЛЬНОЙ ЗАПРАВКИ Этот аккумуляторный бак предназначен для установки в любой перекачиваемой водяной системе, управляемой реле давления, а также может использоваться с насосами с пневматическим приводом. Бак может служить резервуаром для хранения, а также демпфером пульсаций для жидкости под давлением.Накопительный бак сглаживает поток воды и сокращает количество циклов включения / выключения насоса, уменьшая колебания давления и расхода между насосом и точками слива системы. Равномерный поток воды позволяет лучше контролировать температуру горячей воды с системами, использующими проточные водонагреватели. Аккумуляторный бак предварительно заряжен при давлении 10 фунтов на кв. Дюйм (0,7 бар). Если давление включения электрического насоса вашего насоса значительно отличается, вы можете отрегулировать давление в резервуаре, чтобы оно лучше соответствовало вашей конкретной установке.Чтобы увеличить давление воздуха в баке, выключите насос, откройте кран, чтобы сбросить давление в системе, и отрегулируйте предварительное давление с помощью обычного манометра и шинного насоса на клапане в конце бака. Давление следует регулярно проверять. Чтобы проверить давление в баллоне: отключите питание водяного насоса, откройте кран, чтобы сбросить давление. Проверить давление в баллоне, при необходимости отрегулировать. Закройте кран и включите насос. Для достижения наилучших результатов не создавайте в резервуаре давление выше 20 фунтов на кв. Дюйм (1,4 бара).

Как повысить давление в системе обратного осмоса?

Какой идеальный напор воды для моего обратного осмоса?

Большинство мембран обратного осмоса рассчитаны на работу с давлением воды 60 фунтов на квадратный дюйм или выше, где они проходят испытания для получения стабильной скорости отбраковки не менее 97.5%. Если давление воды, подаваемой в систему обратного осмоса, меньше этого, система будет производить меньше воды и более низкого качества. Кроме того, производительность снижается, когда температура воды ниже 77 ° F. Системы частных скважин обычно имеют резервуары для хранения под давлением и насосные системы с настройками давления включения / выключения 20/40 фунтов на квадратный дюйм или 30/50 фунтов на квадратный дюйм. В таких случаях необходимо установить электрический насос повышения давления, чтобы обеспечить адекватный отвод определенных вредных для здоровья загрязняющих веществ в питательной воде, таких как нитраты, мышьяк и другие, указанные Агентством по охране окружающей среды США или местными нормативными актами.

Что, если я подключу льдогенератор?

RO вода дает более чистые кубики льда из-за чистоты замороженной воды. Итак, подключение RO к льдогенератору имеет большой смысл. Однако новым льдогенераторам для нормальной работы требуется давление воды 30-40 фунтов на квадратный дюйм. У вас может не хватить давления в резервуаре для воды под давлением, так как ваш обратный осмос снижает давление в линии на 30-35%.

Как увеличить давление воды?

Мы обсудим несколько способов повышения давления, выходящего из вашей линии холодной воды, для запуска обратного осмоса.

Повышение давления с помощью насоса пермеата

Насосы

для пермеата используют энергию потока дренажной воды из системы обратного осмоса в качестве рычага для проталкивания очищенной воды в сборный резервуар. Aquatec, производитель пермеатного насоса ERP-1000, заявляет, что эти насосы значительно повышают эффективность производства воды обратным осмосом (RO), сокращая количество сточных вод до 80%. Насосы пермеата можно легко модернизировать для модернизации существующих систем обратного осмоса.

Блок-схема № 1

Повышение давления с помощью электрического подкачивающего насоса

Добавление электрического подкачивающего насоса увеличивает производительность обратного осмоса, увеличивает объем резервуара под давлением, удаляет больше загрязняющих веществ и увеличивает скорость потока из крана, даже если подача воды соответствует номинальному давлению мембраны обратного осмоса. Системы остаточного обратного осмоса работают с мембранными бустерными насосами, которые обычно увеличивают давление подачи до 75-100 фунтов на квадратный дюйм.

Установите насос непосредственно в подающую линию обратного осмоса (см. Схемы ниже), следуя этим рекомендациям.

  • Отстойный фильтр всегда должен защищать насос от крупных твердых частиц в воде. Если позволяет конструкция, установите насос между отстойным фильтром и угольным фильтром, так как угольные фильтры перед насосом могут стать слишком ограничивающими поток воды и вывести насос из строя.
  • Насосы необходимо монтировать в соответствии с рекомендациями поставщиков. Монтажная ориентация, например, вертикальное положение насоса с опущенной головкой, может способствовать блокировке воздуха, что приводит к потере давления.
  • Установите реле высокого давления (переключатель резервуара) как можно ближе к резервуару, чтобы избежать циклической работы насоса из-за реакции на падение давления в трубке при открытии крана с питьевой водой.
  • Расход воды через насос обозначен стрелкой. Убедитесь, что вы правильно вставили трубку.
  • Если давление наддува слишком высокое (обычно> 100 фунтов на квадратный дюйм), в фитингах обратного осмоса и корпусах могут возникнуть утечки. На головке насоса есть верхний регулировочный винт, который можно использовать для понижения давления.

Какой идеальный напор воды для моего обратного осмоса?

Комплект электрического подкачивающего насоса, такой как FC-1400, может очень эффективно повысить давление в трубопроводе до 80 фунтов на квадратный дюйм. Эта простая и недорогая установка является наиболее часто используемой конструкцией в сфере обратного осмоса в жилых помещениях. Автоматическое запорное устройство с регулируемым перепадом давления (клапан ASO) и реле высокого давления регулируют насос и поток воды в мембрану. Когда давление в баллоне достигает 60% от входящего давления, клапан изнутри закрывает входное отверстие.Это повысит давление на реле высокого давления.

В комплект FC-1400 входят быстроразъемный клапан ASO 1/4 дюйма, насос, трансформатор и реле высокого давления для систем обратного осмоса до 50 галлонов в сутки.

В комплект FC-3800 входят быстроразъемный клапан ASO 3/8 дюйма, насос, трансформатор и реле высокого давления для систем обратного осмоса до 100 галлонов в сутки.

Блок-схема № 2

Внутренняя сантехника — конструкция 2 с использованием соленоида

В большинстве коммерческих систем обратного осмоса и высококачественных бытовых ro-систем используется следующая конструкция.Подкачивающий насос вот управляется двумя реле давления. Реле низкого давления на входе (срабатывает или проводит ток около 5 фунтов на квадратный дюйм) гарантирует, что насос не будет работать всухую. Реле высокого давления (отключается при 40, 60 или 80 PSI) отключает питание насоса, когда резервуар для хранения воды под давлением достигает своей емкости. Электромагнитный клапан прекращает подачу воды к мембране при выключенном насосе, предотвращая постоянное стекание воды в канализацию. Электросхемы и сантехнические схемы ниже.В комплект ELCON-24 входят соленоид, насос, трансформатор и реле высокого / низкого давления.

Блок-схема № 3

Простая внешняя сантехника — Конструкция 3

Приведенный ниже дизайн не требует модификации внутренней сантехники в вашей системе обратного осмоса. Просто установите подкачивающий насос между водопроводом и обратным осмотром. Реле высокого давления будет установлено на трубопроводе резервуара для хранения под давлением. Этот переключатель давления отключает питание насоса, когда резервуар для хранения воды достигает 40 фунтов на квадратный дюйм (или номинального предварительно установленного давления переключателя).

Наши комплекты для модернизации экономичных насосов ECON-50P используют эту конструкцию. Комплект для модернизации премиум-класса GYC-1400 также включает систему манометров со стабилизатором давления предварительного фильтра, а также сетчатый фильтр для защиты насоса от отложений. Видео ниже иллюстрирует установку премиум-комплекта.

Блок-схема № 4

Как заменить реле давления переменного тока

Реле давления

для кондиционирования воздуха предназначены для защиты системы кондиционирования от слишком высокого или слишком низкого давления.Есть реле как высокого, так и низкого давления; некоторые автомобили оснащены только реле высокого давления, а другие — обоими. Неправильное давление может повредить компрессор, шланги и другие компоненты системы кондиционирования.

Реле давления кондиционера — это тип устройства, называемого датчиком, который изменяет внутреннее сопротивление в ответ на изменения давления. Переключатель переключения сцепления измеряет давление кондиционера около выхода испарителя и часто устанавливается на гидроаккумуляторе. Если обнаруживается неправильное давление, переключатель размыкает цепь муфты компрессора кондиционера, чтобы предотвратить работу.После того, как будет произведен необходимый ремонт для приведения давления в соответствие со спецификацией, переключатель разрешит нормальную работу сцепления.

Наиболее частым признаком неисправности реле давления кондиционера является неисправный компрессор и отсутствие кондиционера.

Часть 1 из 3: Найдите переключатель цикла сцепления кондиционера

Для безопасной и эффективной замены реле давления кондиционера вам понадобится пара основных инструментов:

Шаг 1. Найдите реле давления кондиционера. Реле давления можно установить на напорную линию кондиционера, компрессор или аккумулятор / осушитель.

Часть 2 из 3: Снимите реле давления кондиционера

Шаг 1: Отсоедините отрицательный провод аккумуляторной батареи. Отсоедините отрицательный провод аккумуляторной батареи с помощью ключа с храповым механизмом. Затем отложите это в сторону.

Шаг 2: Отсоедините электрический разъем переключателя.

Шаг 3: Снимите переключатель. Ослабьте выключатель с помощью торца или гаечного ключа, затем отверните его.

  • Примечание : Как правило, из системы кондиционера не требуется откачивать воздух перед снятием реле давления кондиционера. Это связано с тем, что в крепление переключателя встроен клапан Шредера. Если у вас есть какие-либо сомнения относительно конструкции вашей системы, перед снятием переключателя ознакомьтесь с информацией о заводском ремонте.

Часть 3 из 3: Установите переключатель цикла муфты кондиционера

Шаг 1. Установите новый переключатель. Вкрутите новый переключатель, затем затяните его до упора.

Шаг 2: Установите электрический разъем на место.

Шаг 3: Установите отрицательный провод аккумуляторной батареи. Установите на место отрицательный провод аккумуляторной батареи и затяните его.

Шаг 4: Проверьте кондиционер. По завершении включите кондиционер, чтобы проверить, работает ли он. В противном случае квалифицированный специалист должен провести диагностику вашей системы кондиционирования воздуха.

Если вы предпочитаете, чтобы кто-то выполнял эту работу за вас, команда YourMechanic предложит квалифицированную замену реле давления кондиционера.

Как проверить и отрегулировать напорный бак

Если у вас есть собственная система водозабора, вероятно, у вас есть напорный бак. Важно проверять его время от времени, чтобы убедиться, что он работает должным образом.

Примечание. Перед проверкой бака важно полностью отключить питание системы и слить воду под давлением. Вы сбросите давление в своей системе, отключив прерыватель насоса и открыв кран в своем доме. Не выключайте выключатель, пока не завершите проверку резервуара.Перед установкой необходимо произвести регулировку нового бака.

Для проверки давления в баллоне вам понадобится манометр, желательно циферблатный или цифровой. Стандартный датчик шин с клапаном Шредера также подойдет.

Для проверки и регулировки давления выполните следующие действия:

  1. При ВЫКЛЮЧЕННОМ выключателе насоса слейте всю воду из резервуара, открыв кран в системе.
  2. Снять защитный колпачок воздушного клапана. Если вы обнаружите, что вода течет из клапана, у вас может быть разрыв мочевого пузыря, и необходимо заменить резервуар.
  3. Проверьте давление в баллоне с помощью манометра.
  4. Выпустите или добавьте воздух, если необходимо, чтобы давление на 2 фунта на кв. Дюйм ниже уставки включения насоса реле давления. Например, если вы настроили реле давления на 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм. Воздух можно добавить с помощью компрессора или велосипедного насоса.
  5. Заменить колпачок защитного воздушного клапана.

Совет 1. Если вы не знаете настройки реле давления вашей системы, поищите манометр, установленный рядом с резервуаром или реле давления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
