Регулировочные краны для радиаторов отопления

Установка регуляторов не понадобится, если система отопления была рассчитана правильно. При этом в каждом помещении будет поддерживаться оптимальная температура. Но это справедливо только для индивидуальных систем. Система отопления в многоэтажных домах требует регулировки, так как ее работа была нарушена в процессе различных переделок. Это нужно производить по многим причинам.

Виды регулировочных кранов для радиаторов

Необходимость

Первая – касается экономии средств. Оплата за отопление будет уменьшена тогда, когда на дом установлен счетчик. В индивидуальных домах регулирование не понадобится, так как автономный котел самостоятельно устанавливает температуру.

Следующая причина, по которой нужно ставить регулятор, – поддержание температуры воздуха в помещении желаемого показателя. Например, в одном помещении следует добиться +25ºС, а в другом – +17ºС. Для этого выставляются заданные значения на запорной арматуре.

Какое оборудование лучше ставить?

Шаровый кран

Вид шарового крана

Как правило, монтаж данного устройства американской модели производится на входе в батарею и служит для регулировки потока жидкости. Также он применяется в случае поломки радиатора. Не останавливая систему отопления, производится перекрытие движения теплоносителя в батарею. Далее выполняется ее ремонт или замена. Принцип работы заключается в изменения потока теплоносителя, проходящего через радиатор.

Он функционирует в двух положениях: полностью открыт или закрыт. Все остальные положения являются вредными. Внутри устройства находится шарик.

Если поставить его в промежуточное положение, крупные частицы, находящиеся в теплоносителе, будут разрушать поверхность. Поэтому и пропадает герметичность. Это приведет к большим проблемам при поломке отопительного прибора.

Установка шарового крана требует грамотного подхода. Устройство, выполненное из полипропилена, монтируется при вертикальной однотрубной разводке.

То есть из потолка идет труба, к которой подключается батарея. Ее нижняя часть выходит в нижнюю квартиру. При таком подключении нужно устанавливать байпас. Он нужен для непрерывного движения теплоносителя в системе при закрытом положении крана.

В некоторых ситуациях кран лучше ставить на обходном трубопроводе. В таком случае применяются несколько кранов: два устанавливаются для отключения батареи, а один служит в качестве регулировки. Но такую систему лучше не использовать. Если запутаться, в каких положениях стоит кран, то весь стояк будет заблокирован.

Игольчатый вентиль

Как выглядит игольчатый вентиль

Чтобы прибор приносил больше пользы, его устанавливают перед манометром. Выполнен он из полипропилена. Принцип работы заключается в изменения потока воды путем плавного перекрытия. У него есть существенный недостаток: снижается пропускная способность системы в два раза, так как ширина прохода теплоносителя становится меньше.

Это может привести к ухудшению теплоотдачи нагревательного прибора.

Чтобы такого не происходило, необходимо увеличивать количество секций батареи или сам размер игольчатого крана.

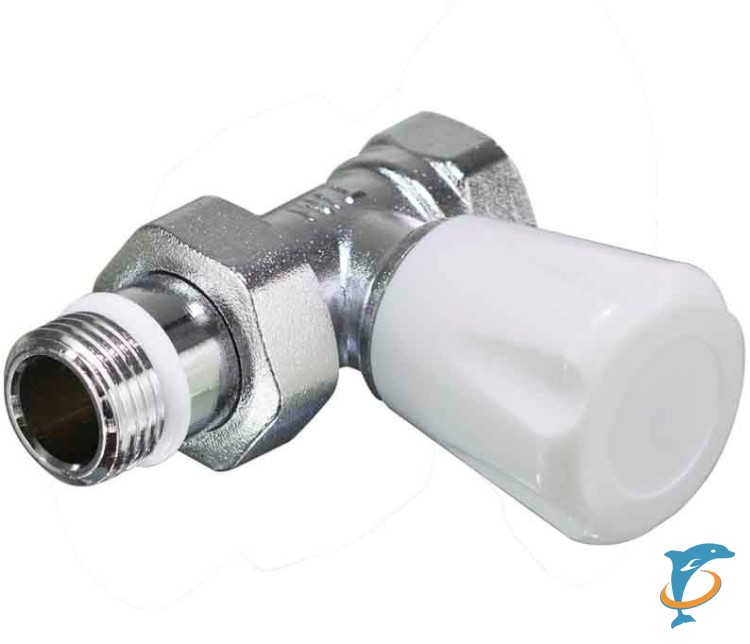

Регулирующие радиаторные вентили

Устройство терморегулятора

Краны для радиаторов отопления используются для ручной регулировки. Как и все предыдущие устройства, они изготовлены из полипропилена. Для изменения температуры в комнате поворачивается вентиль. Если он находится в закрытом положении, то поток теплоносителя полностью прекращается.

Принцип работы устройства американской модели заключается в механическом изменении температуры. Он монтируется на резьбу отопительного прибора, а к трубам присоединяется с помощью фитингов.

Какие достоинства такого вентиля? В первую очередь – надежность в работе. Материалом изготовление клапана конуса является полипропилен или латунь. Его стоимость достаточно велика, но полностью оправдывает затраченные средства.

Есть и отрицательные свойства. Если возникает необходимость регулировки температуры, процесс необходимо производить вручную, это является довольно проблематично. Те люди, которых это не устраивают, выбирают автоматические устройства американской модели.

Автоматический терморегулятор

Все, что необходимо для стабилизации температуры в помещении при автоматической регулировки, – это установить терморегулятор в нужном положении. Не нужно долго крутить вентиль, так как регулировка протекает без остановки. Единственный недостаток такой модели – огромная стоимость.

Иногда терморегулятор называют клапаном. Названий у него достаточно много, но функции одинаковые. Состоит он из двух элементов: верхнего и нижнего. Первый называется термоклапан, а второй – термоголовка. Все они выполнены из полипропилена, который повышает прочностные характеристики. Вместе они выступают одним устройством и называются терморегулятор.

Как правило, многие устройства не имеют источника питания, кроме моделей с цифровым экраном, где в термоголовку производится установка батарейки. Они служат довольно долго, так как тока потребляется незначительное количество.

Итак, терморегулятор состоит из двух элементов. Сам термоклапан изготавливается из полипропилена. Нижняя часть универсальна. То есть на один корпус можно использовать несколько типов термоголовок: механического, ручного, автоматического. Это очень удобно. Если нужно применить другой метод регулировки, то достаточно поменять термоголовку.

Автоматический терморегулятор отличается принципом работы от запорных вентилей. Смена положения ручного крана происходит путем поворота рукоятки. Он имеет в своей конструкции сильфон, содержащий жидкость или газ, свойства которых зависят от перепада температур. При нагреве содержимое сильфона увеличивается в размерах и надавливает на пружину устройства. Механизм уменьшает поток теплоносителя. При остывании жидкости или газа давление на пружину уменьшается, а поток теплоносителя поступает в нагревательный прибор.

Каждый вид терморегулятора способен осуществить регулировку температуры с точностью до 1 ºС.

Трехходовой клапан

Как выглядит трехходовой клапан

Такие устройства используются для регулировки температуры очень редко. Его можно ставить на месте соединения байпаса с трубой, которая исходит от радиатора. Чтобы изменять температуру, на клапане должна быть установлена термоголовка. Если температура возле нее повышается, движение теплоносителя перекрывается. Вся вода направляется в обходной трубопровод. После остывания клапан устанавливают в исходное положение. Чаще всего трехходовые клапаны используются в однотрубных системах.

Выбор

Какие устройства применять в разных системах отопления? В многоэтажных домах рекомендуется использовать регулировочные вентили и трехходовые клапаны. В конструкции терморегулятора имеется большой зазор, который будет постоянно засоряться крупными частицами, поступающими вместе с теплоносителем. Поэтому их применяют для индивидуального отопления.

Если возникла необходимость автоматической регулировки температуры в помещении, то перед терморегулятором следует установить фильтр. Он будет очищать воду от различных примесей и обеспечит нормальную работу регулирующего устройства. В индивидуальных домах можно использовать те устройства, которые подходят каждому человеку.

Регулирование температуры воздуха в помещении происходит при помощи разного оборудования. Это нужно делать только правильной регулирующей арматурой. В качестве них могут быть как ручные, так и автоматизированные краны. При однотрубной системе отопления с вертикальной разводкой можно ставить трехходовые клапаны.

Краны и фитинги. Видео

О том, как грамотно подобрать краны и фитинги к радиатору, видео ниже.

Facebook

Twitter

Вконтакте

Одноклассники

Регулировочный кран для радиатора отопления

Регулировочные вентили и кран для батареи отопления

Чтобы батареи нормально функционировали, используется специальная запорная арматура. Она позволяет регулировать течение теплоносителя, увеличивая или уменьшая его объем. От правильного выбора подобного технического узла во многом зависит эффективность отопления. Вот почему так важно приобрести надежный регулирующий прибор. Чаще всего для решения таких задач используется шаровой кран для радиатора. В продаже он представлен в разных модификациях.

Какой вентиль лучше выбрать? Наши советы далее.

Разновидности прибора

Краны для металлопластика

Казалось бы, нет ничего сложного в том, чтобы пойти и выбрать качественный кран для батареи. Но не все так просто, как кажется на первый взгляд. Ведь в сантехническом магазине покупателю предложат сразу несколько разновидностей запорного механизма. Какая из них лучше? Ответить однозначно на этот вопрос сложно. А все потому, что у каждого устройства свое назначение и своя сфера использования.

Например, фланцевые шаровые краны имеют одну отличительную особенность. Она заключается в том, что вентиль можно использовать только в одном положении. Он может быть полностью открыт или закрыт. Поэтому такой клапан не сможет обеспечить среднюю проходимость теплоносителя. Ведь половинчатая регулировка невозможна.

Из-за этого фланцевые запорные механизмы устанавливаются только на трубопроводах. Для радиаторов они не подходят. Зато их конструкция хорошо справляется с нагрузкой, связанной с высоким давлением внутри трубопровода. Поэтому фланцевые краны долговечны, надежны в использовании и очень прочны.

Для радиаторов необходимо приобретать муфтовые шаровые краны. Эти запорные механизмы называются так потому, что имеют по краям резьбу. Она обеспечивает надежную фиксацию клапана на батарее. Но муфтовый вентиль можно использовать и при сборке водопроводящих магистралей, и при монтаже газопроводов.

Муфтовые краны представлены в большом ассортименте. Они отличаются друг от друга тем, что способны пропускать через свой механизм жидкость определенной плотности. И при покупке модели необходимо учитывать это обстоятельство. Как правило, все технические характеристики четко прописаны в паспорте изделия.

Какие еще краны подойдут для радиаторов?

Когда происходит монтаж радиаторов, закономерно возникает вопрос, какой регулировочный вентиль лучше выбрать. Специалисты рекомендуют отдавать предпочтение обычным шаровым запорным механизмам. Но не нужно забывать о том, что каждый радиатор должен быть снабжен еще одним элементом — игольчатым краном, известным и как кран Маевского. Что это за устройство?

Обычно подобный сантехнический прибор используется для того, чтобы спускать с батареи воздух. Теплоноситель в центральной сети всегда циркулирует неравномерно. Вместе с горячей водой в систему попадает воздух. Он формирует пузырьки, и если давление теплоносителя падает, в местах его особо низкой скорости образуется воздушная пробка, резко снижающая эффективность отопления. Устранить ее как раз и помогает вентиль Маевского. Его монтируют в верхней части радиатора.

Как работает такой регулировочный кран?

Его центральным механизмом является игольчатый клапан. Этот узел можно перемещать, используя ключ или запорный винт. Он имеет четырехгранную головку, которая легко вставляется в существующие пазы. Если ключа под рукой нет, вместо него может быть использована отвертка.

Устанавливается вентиль с противоположной стороны от входного отверстия для теплоносителя. Воздух, скопившийся внутри системы, поднимается и собирается в самой верхней точке радиатора, где установлен регулировочный кран. Если в системе есть кран Маевского, воздушную пробку легко можно удалить, приоткрыв игольчатый клапан. Его просто поворачивают на несколько поворотов против часовой стрелки, чтобы появилось характерное шипение. Как только оно прекратится, вентиль заворачивают обратно и плотно закрывают кран.

Воздух выйдет наружу через специальное отверстие. Оно может находиться либо в пластиковой прокладке, либо в самом латунном корпусе. Обе разновидности служат одинаково надежно и исправно. Однако если качество теплоносителя оставляет желать лучшего, описываемое отверстие очень быстро забивается. Поэтому специалисты рекомендуют периодически протыкать его обычной швейной иголкой. Делать это можно только при закрытом вентиле.

Обратите внимание! Если в системе отопления стоит циркуляционный насос, то перед описываемой процедурой его целесообразно выключить, подождать несколько минут и только потом включать кран Маевского. Если этого не сделать, воздушную пробку удалить не удастся. Просто воздух не успеет скопиться вверху радиаторов.

При включенном насосном оборудовании стравить воздушную пробку не получится. Под давлением через вентиль может политься вода, и будет трудно избежать потопа.

Автоматика на службе человеку

Производители все время стремятся совершенствовать свои изделия и предлагают потребителям запорные механизмы нового поколения. Обычный регулировочный кран Маевского не стал исключением. Его доработали и снабдили простейшей автоматизированной системой.

Выглядит новое ноу-хау, как обычный кран, который устанавливается на радиатор. Да и принцип работы запорного механизма остался тем же. Но если в верхней части радиатора скапливается воздух, специальный игольчатый поплавок опускается, клапан открывается, и воздух самостоятельно стравливается без участия человека. Очень удобно, не правда ли? Не нужно брать в руки отвертку и не нужно постоянно следить за состоянием радиаторов. Поставил кран и забыл о нем.

Но входное отверстие для ключа и отвертки в таком сантехническом приборе все равно предусмотрено. Случаи бывают разными, и иногда приходится действовать по старинке, стравливая воздух вручную.

Где можно устанавливать кран Маевского?

Как правило, описываемое устройство легко устанавливается на все современные виды радиаторов. Но потребители желают знать, можно ли пользоваться таким запорным механизмом, когда в наличии есть только чугунные батареи.

Автоматическую версию использовать в этом случае нельзя. Ведь чугунные стенки, хоть со временем и не ржавеют, но внутри постоянно осыпаются и покрываются слизью. От этого теплоноситель становится очень грязным.

Установка прибора на радиатор

Центральная система не снабжена фильтрами очистки, а для поддержания необходимой температуры в воду коммунальщики добавляют химические составы, которые тоже ухудшают качество горячей воды. Автоматика при таком раскладе очень быстро выходит из строя. Ежемесячно придется снимать кран Маевского и чистить его, открывая воздушное отверстие. Занятие это очень утомительное, поэтому цель не оправдывает ожиданий.

И еще один немаловажный момент! Радиаторы, подключенные к центральной системе отопления, частенько во время сезона простаивают. В это время в них скапливается большое количество воздуха. У описываемого сантехнического прибора отверстие, через которое спускается воздух, составляет всего 2 мм. Поэтому после вторичного подключения воздух из системы через такой маленький канал можно спускать часами.

Поэтому краны Маевского имеет смысл использовать только при сборке автономного отопления. На чугунный радиатор, подключенный к центральной системе, лучше поставить латунные шаровые краны, которые выпускает компания «Омес». Они способны выдержать сложные условия эксплуатации. Лабораторные испытания показали, что латунные вентили спокойно выдерживают гидравлические удары до 15 атмосфер.

Обратите внимание! В продаже можно найти отечественные краны для чугунных батарей. Они тоже имеют корпус, выполненный из латуни. Такие приборы спокойно выдерживают очень высокие температуры, поэтому их можно использовать даже при сборке паровой системы отопления.

Полезная информация для тех, кто хочет выбрать универсальное запорное устройство

Вентиль на батарее

Выбирая кран для батареи отопления. важно обращать внимание на материал, из которого он изготовлен. Запорное устройство работает в максимально агрессивной среде. Оно постоянно находится в воде, подвергается воздействию высоких температур и гидравлических ударов. Поэтому важно, чтобы материал мог выдержать все эти негативные факторы.

Чаще всего краны для радиаторов изготавливают из сплавов. Большинство моделей выполнено из латуни. Это очень прочный металл, который не боится коррозии. Но для еще большей прочности латунь сверху покрывается защитным металлическим составом. Это лучший вариант для использования в системе отопления.

Иногда вместо латунных кранов продавцы могут подсунуть их подделку — силуминовые регулировочные вентили, которые внешне, как две капли воды, похожи на оригинальные модели.

Через год эксплуатации нередко случаются поломки, способные привести к коммунальным авариям. Ведь изнутри силумин очень быстро ржавеет, и коррозия моментально разъедает корпус, делает его стенки очень тонкими. Поэтому любой гидроудар легко разрывает запорное устройство. Даже если этого не происходит, нередки случаи, когда при простом открытии или закрытии крана он просто остается в руках человека, отвалившись от основания. Если в это время внутри батареи есть горячая вода, обязательно возникнут ожоги. Поэтому остерегайтесь подделки!

Итак, кран для отопительной батареи должен быть обязательно сделан из латуни — только этот сплав легко переносит высокие температуры и гидравлические удары. Лучше выбирать шаровые запорные механизмы, которые имеют высокие гарантийные сроки и демонстрируют повышенную герметичность. Устанавливать такой кран можно и в горизонтальном, и в вертикальном положении.

Регулировочные вентили и кран для батареи отопления


Выбирая кран для батареи отопления, важно помнить, что подобное запорное устройство будет постоянно функционировать в экстремальных условиях. Оно находится в горячей воде и испытывает на себе гидравлические удары.

Источник: gidotopleniya.ru

Какие краны лучше выбрать для радиаторов отопления

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире. Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры.

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового. Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома.

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

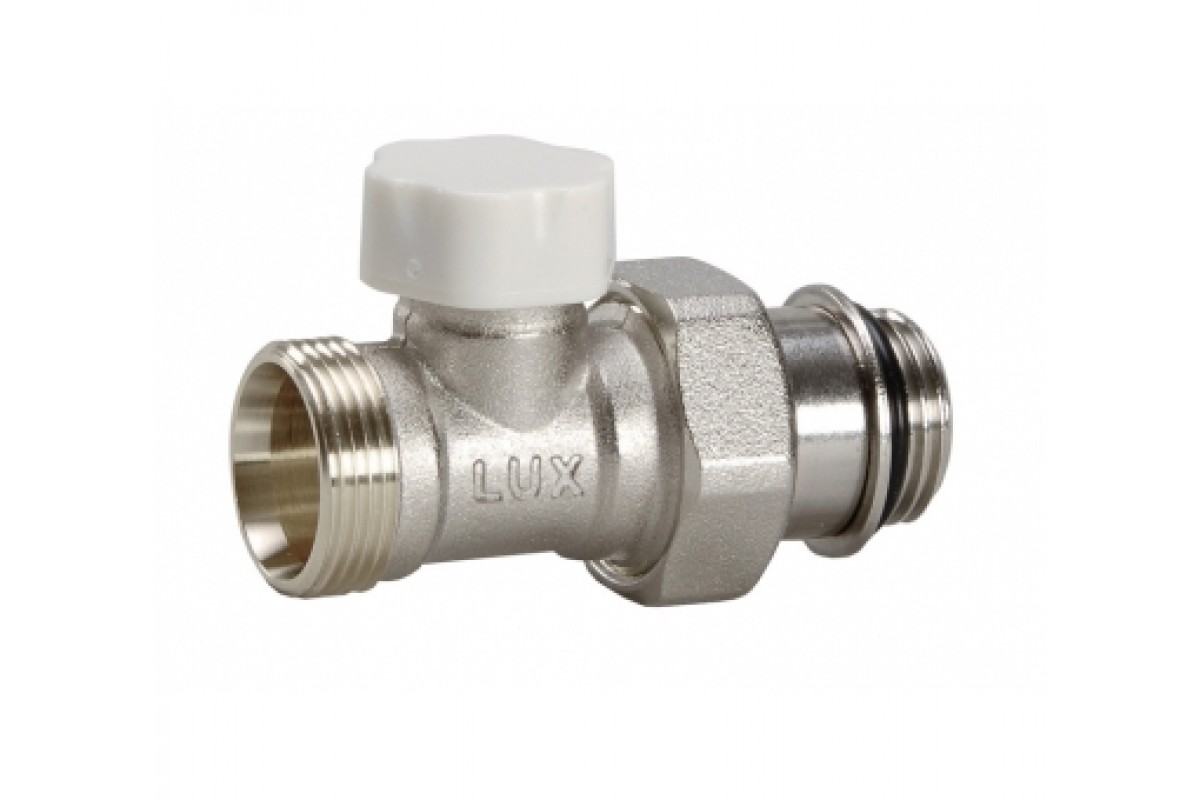

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

Какие краны лучше выбрать для радиаторов отопления


Какие лучше выбрать краны для радиаторов отопления в частном доме и квартире. Разновидности запорных и регулировочных вентилей, рекомендации по установке.

Источник: otivent.com

Краны для радиаторов в Ижевске, по выгодным ценам

Краны для радиаторов

Для того, чтобы отопительная система была слаженным механизмом, необходимо серьезно потрудиться. Грамотно проработать ее концепцию, использовать только высококачественные изделия. Например, это относится к запорно-регулировочной арматуре. К числу самым популярных изделий для отопительной системы с целью регулирования относят специальные краны для радиаторов.

Подобный компонент единой системы должен быть создан из высококачественных материалов и не менее качественным образом монтирован.

Какие виды арматуры для отопления (для радиаторов) известна в настоящее время?

Подобные устройства бывают запорного типа – то есть, полностью необходимы для перекрытия потока теплового носителя, регулирующего – необходимы для осуществления управления скорость потока. Краны относятся только к запорной арматуре, регулирующими объектами являются разнообразные вентили, клапаны.

Для каких целей требуется установка запорной арматуры?

Данные устройства – краны, необходимы для обеспечения функциональности радиаторов и позволяют выполнить большое количество профессиональных задач, а именно:

  • Во-первых, это возможность полного отключения радиаторов отопления. Например, иногда может возникнуть аварийная ситуация или необходимость, когда требуется временно не отапливать помещение. В таком случае кран для радиатора помогает в решении данной задачи.
  • Во-вторых, это крайне незаменимое устройство, которое оказывает непосильную помощь для перекрытия подачи теплового носителя. Например, если Вам необходимо осуществить промывку системы, провести ревизию определенных радиаторов отопления. Вам не понадобится сливать тепловой носитель из всей системы для этого благодаря крану.
  • В-третьих, кран для радиатора бывает разной конструкции, но он предназначается не только для перекрытия, но и для регулирования в ручном или автоматическом режиме скорости отдачи радиаторами отопления тепла. Это необходимо для заметного повышения уровня комфорта внутри помещения с целью создания благоприятного температурного режима.
  • В-четвертых, подобный вид запорно-регулирующей арматуры необходим для профилактики радиаторов отопления. Например, когда требуется удалить воздушные пробки, повысить общую эффективность работоспособности системы. Таким образом можно существенно уменьшить вероятность появления коррозии на металле.

Именно такие профессиональные задачи выполняет современная арматура. Стоит отметить, что на данный момент времени насчитывается большое количество разновидностей – это шаровые краны с полуоборотом, ручные краны Маевского, краны для слива теплового носителя и многие другие.

К любым из этих конструкций предъявляются повышенные эксплуатационные требования, к качеству материалов. В таком случае нужно найти профессиональную компанию, которая сможет предложить максимально привлекательное решение по стоимости.

Где можно выгодно купить такие изделия?

Если вы находитесь в поиске настоящих профессионалов своего дела, то рекомендуем обратиться в магазин Акварт

Умные радиаторные клапаны

: того стоит? Или просто трюк?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома. Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые редко устанавливаются в жилых домах). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат в вашем доме по комнатам.Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем говорить о радиаторных клапанах smart , стоит кратко рассказать о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный «тройник» для трубы, означающий, что любая горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако, когда мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ) :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы использовать грубую систему нумерации «1-5» для определения того, должен ли включаться радиатор (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и только горячая вода может проходить в радиатор когда заданная температура достигает .

А поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление, чтобы открывать / закрывать клапан, тем самым позволяя обогревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, которая становится особенно жаркой (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет управлять отоплением всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко — буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем при использовании интеллектуального термостата.

Можно ли объединить интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и режимы, в сочетании с интеллектуальными клапанами, так что вы можете контролировать все вещи для каждой комнаты .Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У обучающего термостата Nest есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они явно не упоминают об этом — они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, единственный реальный вариант — интегрировать их с концентратором умного дома, а затем купить совместимый умный клапан .Я видел некоторые клапаны с поддержкой HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, сочетающие в себе интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых частях Европы) более обнадеживающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана), чтобы остальная часть отопления вашего дома не поступала на . Это довольно приятная функция:

Однако отзывы Amazon о клапанах Hive неоднозначны: 27% оценивают их как 1/5 и говорят, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) — однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Нельзя ли использовать только термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуры, при которых они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.
  • 1 — при 10-15 ° C
  • 2 — при 15-17 ° C
  • 3 — при 18-20 ° C (около 68 ° C)
  • 4 — при температуре до 21 -22 ° C (около 77 ° C)
  • 5 — макс. (Клапан всегда открыт)

Это то, что у меня дома, и для большинства комнат установлено значение «4», а в некоторых — «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

  1. Умение грамотно управлять клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог встроить интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
  2. Более точный контроль открытия клапанов. Сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать: «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером». . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым управлением такого уровня.

Короче говоря, если бы у меня не было ТРВ, я бы, наверное, пошел и купил умные радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на термостатические клапаны smart .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть обучающий термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно рекомендовать конкретные продукты, которые подходят им. Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их отзывы неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это похоже на ошибочный процесс установки) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее ошибочным и раздражающим .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит в итоге .

У вас есть термостат Nest или Ecobee и смарт-концентратор

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный sens e (тем более, что и Nest, и ecobee поддерживают HomeKit).

Помимо этого, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите отличной (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения — это просто означает, что вам нужно вручную управлять некоторыми частями вашей системы отопления .Например, вы можете знать, что в двух задних спальнях становится очень жарко в течение дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время — например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке — поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Термостатические регулирующие клапаны радиатора (TRV)

Как использовать термостатические клапаны радиатора

Как правило, один радиатор следует оставить без ТРВ и оставить постоянно включенным, если котел не оборудован расходомером, определяющим, когда все клапаны радиатора закрыты.Этот специальный радиатор может быть вешалкой для полотенец для ванной (где тепло всегда может быть полезно) или в той же комнате, что и комнатный термостат. Не рекомендуется устанавливать TRV на радиаторе в той же комнате, что и основной термостат, так как если он выключает радиатор при более низкой температуре, это может ввести в заблуждение основной термостат, заставив его думать, что в доме прохладнее, чем на самом деле. является. При установке TRV следует учитывать, что некоторые из них являются двунаправленными (могут быть установлены на любом конце радиатора), но многие лучше всего устанавливать только на одном конце (подающий или возвратный), чтобы уменьшить вероятность шума в системе. .

Включение TRV обычно не нагревает комнату, если радиатор не холодный, так как большинство из них в основном предназначены для включения или выключения тепла, когда температура в помещении падает ниже или поднимается выше установленной температуры, и не полностью регулируются. Некоторые TRV склонны придерживаться одной настройки, если они никогда не регулируются. Неплохая идея — включать или выключать их несколько раз в год, чтобы снизить вероятность отказа.

Различные типы термостатических клапанов радиатора

За последние несколько лет на рынке появилось несколько электронных TRV (eTRV).Они обычно позволяют устанавливать температуру с большей точностью, чем традиционные TRV, а также имеют возможность изменять температуру в зависимости от времени суток, так что, например, в жилых комнатах может быть установлена ​​более высокая температура по вечерам, а в спальнях — более высокая температура. нижний по одному дню. У них есть моторизованная головка, которая автоматически включает или выключает клапан при необходимости; однако это означает, что для всех таких клапанов требуется аккумулятор и они не работают бесшумно. Некоторыми eTRV можно управлять по беспроводной сети с инфракрасного пульта дистанционного управления или по беспроводной сети с персонального компьютера, и они могут иметь кнопку отмены, которая продлевает период более высокой температуры на час, что может быть полезно в жилых комнатах, когда люди иногда ложатся спать допоздна, чтобы посмотреть. фильм! Некоторые модели также допускают дистанционные термостаты в комнате, поэтому они более показательны для общей температуры в помещении, чем термостаты в непосредственной близости от радиатора.(Температура около дна радиатора, расположенного под окном, часто может быть значительно ниже, чем реальная температура в помещении.) ETRV также можно продавать в защищенном от несанкционированного доступа версии, обычно для использования в отелях или аналогичных местах, где требуются температуры. для централизованного управления. Неясно, какая экономия обычно достигается при использовании eTRV, но, как всегда, к заявлениям производителей следует относиться с определенной осторожностью при использовании в реальном доме или коммерческом здании.

Если одной из основных проблем является плохое распознавание температуры (например, если вентиль радиатора расположен за длинной занавеской, под сквозняком или в месте, подверженном воздействию прямых солнечных лучей), то альтернативой eTRV может быть установка выносной датчик на стандартной головке TRV. Это работает путем контроля температуры в помещении через капилляр длиной 2 или 5 метров, подключенный к чувствительному термостату, который может быть установлен в более репрезентативной зоне помещения.

Термостатические регуляторы в системе горячего водоснабжения

Этот раздел не распространяется на комбинированные (комбинированные) котлы, а только на системы с отдельным баком для горячей воды. Во-первых, очень важно, чтобы горячая вода могла управляться программатором отдельно от центрального отопления. Некоторые старые системы позволяют нагреву работать только при включенной горячей воде; это может быть довольно расточительным расходом топлива.Во-вторых, на баке с горячей водой должен быть термостат — он обычно крепится снаружи, довольно близко к дну. Он контролирует температуру воды и обычно не требует установки выше 60 °.

Комнатный термостат и термостат горячей воды должны быть подключены к котлу так называемой «блокировкой». Это означает, что если и в доме, и в горячей воде будет температура, котел выключится. Если этого не происходит, когда температура воды внутри самого бойлера падает, внутренний термостат заставит бойлер загореться, чтобы нагреть эту воду — процесс, известный как «сухой цикл».Вся энергия, используемая в этом цикле, тратится впустую, поскольку не используется ни для каких полезных целей.

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и с батарейным питанием, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее. Радиатор Термостат предлагает функции блокировки использования позволяя вам предотвратить его использование дети или гости.

Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас старый дом с водяным отоплением и только один термостат для всего дома, поддержание равномерной температуры может быть затруднено, поскольку в некоторых комнатах / зонах слишком жарко или слишком холодно по отношению к другим. Когда была установлена ​​система отопления, каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть трудно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

Новая установка TRV

TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его открываться или закрываться.

Honeywell eTRV

Традиционного ТРВ работать без необходимости электрической энергии и устанавливается путем удаления старого ручных запорного клапана и заменить его ТРЕТ, которая легко контролируется поворот диска для регулировки температуры. Как и многие другие устройства сегодня, доступны электронные «умные» версии. Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах. Это связано с тем, что тепло, производимое ванной / душем, заставляет TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией. Второе место — в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

Термостатический радиаторный клапан серии 2200 от ISTEC Corporation Специалисты по системам измерения и контроля расхода

Термостатические клапаны ISTEC поддерживают температуру в помещении, регулируя поток горячей воды или пара в комнату.

Корпус клапана изготовлен из нержавеющей никелированной бронзы / латуни, а шток клапана и пружина — из нержавеющей стали. Диск клапана и Уплотнительное кольцо изготовлено из высокотемпературного EPDM.

Приводы доступны в неэлектрическом и электрическом вариантах. Они поставляются в автономном термостате с 6-дюймовым колпачком и блоками дистанционного измерения и регулировки. Клапаны доступны в прямом, угловом и горизонтальном исполнении.

Картридж клапана ISTEC можно заменить, когда клапаны установлены и система находится под давлением, с помощью специально разработанного инструмента «демонстрационный блок».

  • Специальная конструкция корпуса клапана
  • предотвращает шумы потока
  • Оптимизированные значения CV
  • Сменное уплотнительное кольцо сальника под давлением системы
  • Картридж клапана
  • можно заменить без опорожнения системы с помощью инструмента «Demo-Bloc»
Модель 2260 — Термостат с внутренним датчиком, используемый, когда воздух в помещении может проходить свободно Над датчиком
Модель 2270 — Термостат с дистанционным управлением 6 футов Капиллярный датчик
Модель 2290 — Устройство дистанционного зондирования и настройки для Контроль недоступных клапанов

Термостатические клапаны ISTEC не нуждаются во внешнем питании, они поддерживают температуру в помещении, контролируя поток горячей воды или пара.
Корпус клапана изготовлен из коррозионно-никелированной бронзы / латуни. Шток клапана и пружина изготовлены из нержавеющей стали. Диск клапана и уплотнительное кольцо изготовлены из высокотемпературного EPDM.

Клапаны доступны с прямыми, угловыми и горизонтальными углами. Картридж клапана ISTEC можно заменить во время установки клапана. и система испытывает давление из-за использования специально разработанного инструмента «демоблок».

ТИП

РАЗМЕР

ПУНКТ.

ПРИМЕЧАНИЯ

Угловой клапан

1⁄2 «NPT

3⁄4 «NPT

1 «NPT

1-1 / 4 «NPT

2202

2212

2222

2231

с NPT и внутренней резьбой NPT

Клапан прямого действия

1/2 «NPT

3/4 «NPT

1 «NPT

1-1 / 4 «NPT

2200

2210

2-22

2230

с NPT и внутренней резьбой NPT

Клапан с обратным углом

1/2 «NPT

3.4 «NPT

2204

2214

с NPT и внутренней резьбой NPT

1-трубный паровой клапан

2240

1/8 «NPT

Демо-блок для всех клапанов

2350

для замены картриджей

Автономный термостат

2260

со встроенным датчиком

Дистанционный датчик

2270

6 ‘Капиллярная трубка

Контроллер дистанционного датчика

2290

6 ‘Капиллярная трубка

Электротермический привод

2280

24 В нормально закрытый

Запасная вставка

2358

Подходит для любого клапана

Скачать PDF версию

Как работают вентиляционные отверстия парового радиатора

Воздухоотводчик радиатора (также известный как воздушный клапан, пароотводчик или паровой клапан) встречается только в однотрубных паровых котельных системах с радиаторами. Обычно он расположен на конце радиатора напротив подающей трубы, примерно на полпути вверх или вверх. Многие вентиляционные отверстия имеют форму пули, но они могут быть разных форм и размеров. Также их можно скрыть декоративной крышкой радиатора. Не путайте воздухоотводчик с регулирующим клапаном (клапан подачи), который подсоединен к подающей трубе и обычно расположен рядом с нижней частью радиатора. В отличие от регулирующего клапана, воздухоотводчик не имеет ручки, потому что он работает полностью без вмешательства человека (то есть когда он работает).

Принцип работы вентиляционного отверстия парового радиатора

Когда паровой котел не работает в отопительном цикле, вентиляционное отверстие радиатора открыто, позволяя окружающему воздуху заполнять радиатор. В начале цикла нагрева пар поднимается по подающей трубе к радиатору. Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие. Эта замена холодного воздуха горячим паром нагревает вентиляционное отверстие, которое является термочувствительным клапаном, до тех пор, пока оно не закроется, задерживая пар в радиаторе для улавливания его тепла.

Это «дыхание» отвечает за характерные шипящие звуки однотрубной паровой котельной. (Вы также можете найти вариант этого клапана в подводящих линиях однотрубных систем и в подающих и обратных линиях двухтрубных паровых котельных.)

Типы и размеры вентиляционных отверстий парового радиатора

Воздушные клапаны радиаторов бывают разных размеров, которые обеспечивают разную скорость воздушного потока. Регулируя поток воздуха для отдельного радиатора, вы можете повлиять на скорость нагрева радиатора.Такая тонкая настройка позволяет сбалансировать систему отопления так, чтобы радиаторы получали необходимое количество тепла для помещений, которые они обслуживают. Больше воздушного потока — больше тепла; меньше воздушного потока означает меньше тепла.

Названия, указанные для различных размеров воздушных клапанов, от самых маленьких до самых больших, — это №4, №5, №6, C, D и №1. Общие области применения клапанов разных размеров включают:

  • # 4: Используется на радиаторах в помещениях с термостатами и на радиаторах, влияющих на термостат
  • # 5: Используется на радиаторах рядом с котлом и в теплых помещениях
  • # 6: Используется на радиаторах дальше от котла и в холодных помещениях (например, комнатах на верхних этажах)
  • C: Используется на радиаторах, наиболее удаленных от котла (например,г., третий этаж)
  • D: Используется на радиаторах, требующих большой вентиляции (например, длинные ответвления или очень большие радиаторы)
  • # 1: Используется в конце паропровода

Как правило, клапаны большего размера используются в конце длинных участков трубопровода (магистрали) и в более холодных помещениях. Меньшие воздушные клапаны используются ближе к паровому котлу и в помещениях с термостатом.

Наконечники парового радиатора

  • Вентиляционные отверстия должны быть направлены прямо вверх.«Вверх» — это заостренный конец или конец, противоположный резьбовому штуцеру, который ввинчивается в радиатор. Когда вентиляционные отверстия поворачиваются в сторону или вверх ногами (есть дети?), Из них может течь вода.
  • Держите регулирующий клапан радиатора полностью открытым или полностью закрытым. Опять же, регулирующий клапан имеет ручку и подключается к входящей трубе, питающей радиатор, обычно около пола. Он спроектирован как запорный клапан, а не то, что вы регулируете для увеличения или уменьшения количества пара, получаемого радиатором.Если вы не хотите полностью перекрыть радиатор, вы должны всегда оставлять клапан полностью открытым в однотрубной системе парового отопления.

Термостатические радиаторные клапаны — Сантехника и HVAC

Построенное в 1914 году, это здание в Нанаймо, Британская Колумбия. до сих пор сохранила большую часть своей первоначальной системы водяного отопления.

Быстрый и простой способ обеспечить водное зонирование

Рой Коллвер

Некоторые гидравлические продукты настолько хорошо спроектированы и практичны, что остаются неизменными в течение многих десятилетий.Семьдесят пять лет назад Мэдс Клаузен, датский изобретатель и основатель Danfoss, разработал первый термостатический радиаторный клапан (TRV). Изделие взлетело как ракета. С тех пор компания произвела более 350 миллионов устройств самых разных конфигураций, стилей и размеров.

Другие производители создали свои собственные разработки и также отправили их сотнями миллионов по всему миру. В Европе вы видите их везде, куда бы вы ни пошли. Какую потребность на рынке Данфосс восполнила этим продуктом, и есть ли у нас эта потребность сегодня?

Еще в 1943 году водяные и паровые системы отопления в лучшем случае управлялись одним термостатом.Многие из них управлялись только жильцами, которые включали котел, когда он становился слишком холодным, и выключали, когда он становился слишком горячим. В комнатах часто было слишком жарко, в некоторых — слишком холодно, и людям не требовалось современное программное обеспечение для энергоаудита, чтобы понять, что происходит много отходов.

TRV предоставил простой способ зонировать эти ранние системы комната за комнатой и радиатор за радиатором. Снятие существующего ручного маховичка с ручным управлением / запорным клапаном и замена его на TRV было простым решением. Это все еще так.Сегодня существует бесчисленное множество старых (и не очень старых) систем, которые даже не имеют ручных клапанов регулирования расхода на каждом радиаторе. Отвинтите имеющееся колено подачи горячей воды, замените его на угловой клапан TRV и предоставьте вашему клиенту мгновенное регулирование зоны.

Эти устройства являются недорогим, надежным, точным и автономным продуктом, который легко установить. Они не потребляют энергию для работы, не нуждаются в обновлении через три года после их установки и не нуждаются в обновлении программного обеспечения.Как они работают, где их можно наиболее эффективно применить и почему они популярны только в определенных областях

В здании все еще есть желоб для первоначального угольного котла, который позже был переоборудован для работы на жидком топливе.

Простой, но изысканный

Аппаратное обеспечение этих клапанов элегантно по простоте, но, тем не менее, технология довольно сложна.

Начали появляться новые диковинные электронные радиаторные клапаны, но мы поговорим о них в другой раз.Большинство TRV состоит из двух основных компонентов — корпуса клапана со встроенным дроссельным устройством и механического термостатического привода, который крепится к корпусу.

Корпуса клапанов

бывают разных форм и размеров, но проектировщики должны быть осторожны, чтобы гарантировать, что данный производитель имеет распространение и поддержку в Северной Америке. Международные каталоги часто содержат огромное количество вариантов, но они могут быть несовместимы с нашими размерами трубопроводов и фитингов.

термостатических приводы, как правило, чтобы прикрепить корпуса клапанов с резьбовыми стопорным кольцом и могут быть установлены или удалены без слива воды из системы.Дроссельный клапан в корпусе подпружинен, чтобы открыть клапан для полного потока / нагрева, если привод снят. Установка привода толкает шток клапана в корпус по направлению к седлу клапана, что уменьшает поток.

Термостатические клапаны заменят ручные клапаны на чугунных радиаторах здания.

Самая популярная конфигурация — это вращающаяся ручка с цифрами, обозначающими более высокую или более низкую температуру. Наименьшее число (обычно 0) толкает шток клапана в полностью закрытое положение.Когда ручка поворачивается к большему числу, шток клапана постепенно втягивается, обеспечивая больший поток и тепло. Термостатический элемент внутри ручки заполнен веществом (жидкостью, парафином или газом), которое расширяется с определенной скоростью при нагревании, а когда воздух вокруг привода нагревается, элемент расширяется и дросселирует поток горячей жидкости вниз для охлаждения. с радиатора. После настройки исполнительный механизм будет регулировать поток через радиатор, чтобы поддерживать в комнате очень точную температуру.

Гидравлическое обновление

Недавно я осмотрел старинное здание 1914 года в Нанаймо, Б.C. чтобы взглянуть на их все еще функционирующее гидравлическое оборудование, чтобы обновить систему. Первоначальная конструкция была испорчена кое-где, но в основном оставалась в своем первоначальном состоянии: большая часть чугунных колонных радиаторов все еще была на своих местах и ​​подключена к все еще непроницаемой для жидкости 104-летней системе стальных и чугунных трубопроводов.

Кто-то сказал владельцам здания, что замена существующего жидкого котла на газовый конденсационный — плохая идея — оценка, с которой я категорически не согласен.Эти чугунные и стальные гидравлические системы, которым уже более ста лет, часто представляют собой прекрасную возможность для модернизации газовых конденсационных котлов, если вы уделяете внимание деталям и уважаете оригинальную конструкцию системы.

Данфосс разработал радиаторный термостат в 1943 году, и с тех пор с конвейера сошло около 350 миллионов.

Один из наиболее экономичных и удобных способов совместить эти системы с новым конденсационным котлом — это использовать встроенные в котел функции сброса температуры наружного воздуха для снижения температуры воды и обеспечения постоянного расхода через один из новых «умных» насосов.Это обеспечит хороший равномерный отвод тепла от радиаторов при любых условиях нагрузки. Использование TRV для зонального контроля и ограничения температуры отдельных радиаторов в горячих зонах еще больше совершенствует систему. Многие модели TRV специально разработаны для таких модификаций с конфигурациями корпуса клапана, которые точно впишутся в пространство, оставшееся после удаления старых ручных клапанов.

Хорошая идея

Вот несколько причин, по которым TRV — отличная идея:

  • Простой пользовательский интерфейс (инженеры говорят о простоте) — его не намного легче понять, чем ручку с цифрами.0 означает отсутствие тепла; 10 значит очень много. Это действительно для всех языков. Устранить неполадки по телефону очень просто — вам нужно только объяснить, что означает символ снежинки (настройка защиты от замерзания «прочь»).
  • Никаких проводов не требуется — термостат встроен прямо в вентиль.
  • Упростите новую установку — эти устройства также отлично подходят для нового строительства, потому что они могут упростить конструкцию. Многие TRV включают в себя встроенные запорные клапаны и клапаны для стравливания воздуха и сконфигурированы таким образом, чтобы исключить другие части и детали.

А минусы?

Вот несколько причин, по которым TRV не так популярны, как должны быть во многих местах:

  • Слишком простой пользовательский интерфейс — многие люди не могут не все переосмыслить. Они хотят точно знать, какова точная температура, они хотят видеть фактические градусы в выбранной ими шкале. По какой-то причине они, кажется, хотят постоянно что-то возиться и проверять. Этим людям трудно справиться с «установил и забыл».Однако счастливые пользователи TRV находят, что это число их устраивает, а затем принимают тот факт, что у них на одну проблему меньше.
  • Вы должны наклониться, чтобы отрегулировать их. Это выгодно для большего количества людей, чем вы можете себе представить, но на рынке есть TRV с длинными капиллярами и настенными регуляторами температуры, которые удовлетворят этих людей.
  • Нет блокировки домовладельца — Использование функций понижения температуры в ночное время и внешнего сброса управления температурой подачи котла хорошо справляется с ограничением избыточного тепла в квартирах, но этого может быть недостаточно для тех домовладельцев или владельцев зданий, которые хотят контролировать своих арендаторов на микроуровне, собирать данные об использовании энергии или иметь возможность контролировать и отменять из удаленного места.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
