Приточно-вытяжная система вентиляции с датчиком качества воздуха и co2 — Подбор оборудования
Wiren Board SupportMitya
#1
Добрый день.
Мне необходимо реализовать приточно-вытяжную систему с подогревом входящего воздуха. Подогрев будет осуществляться системой отопления, через канальный калорифер, находящийся до воздушной заслонки.
Управляемые узлы системы:
- Электропривод Dastech AR-05N220S 5Нм/230В воздушных заслонок, 5 штук.
- Термоэлектрический сервопривод (нормально закрытый) / VT.TE3040.0.220 (М30×1,5, 220 В, 2 контакта), 5 штук.
- Канальный вентилятор ERA CV-200 (350 м³/час), 6 штук.
Алгоритм работы:
- Датчик зафиксировал высокий уровень CO2 или не качественный воздух.
- Открывается один из 6 термоэлектрических сервоприводов.
- Ожидание от 3-5 минут, в зависимости от скорости открытия привода.
- Начинается открытие клапана дымоудаления (открывается 50 секунд).
- Включение одного из 6 канальных вентиляторов.
- Происходит вентиляция посредством высасывания воздуха из помещения и замещением воздухом с улицы пришедшим через клапан дымоудаления.
- Датчик зафиксировал низкий уровень CO2 и качественный воздух.
- Выключается канальный вентилятор.
- Закрывается клапан дымоудаления (50 сек).
- Прикрывается термоэлектрический сервопривод, но не закрывается до конца, а поддерживается открытым на 25%.
Автоматика:
- Wiren Board 6 (6.7), 1 штука
- Модуль ввода-вывода WBIO-DO-R10R-4, 2 штуки — электропривод вентиляционного клапана подключается по двум проводам, и по этому необходимо использовать два WBIO-DO-R10R-4.
- Модуль ввода-вывода WBIO-DO-R1G-16, 1 штука — управление термостатическим сервоприводами, а так же включением и выключением канальных вентиляторов. Мне нужно подключить 6 термостатический сервопривода и 6 канальных вентиляторов, а сюда можно подключить 16 устройств таким образом остается запас на 4 устройства.
- WB-MDM3, 2 штуки — при помощи диммеров я смогу управлять скоростью вращения канальных вентиляторов, так как димер поддерживает 150W для асинхронных и коллекторных двигателей, а вентилятор при максимальной нагрузке потребляет 30W, то 6 вентиляторов по 30W нужно будет подключать к двум устройствам по 3 штуки на устройство.
- WB-MSW v.3, 6 штук — снимают показания каждый в свой комнате, установлены в 1.5м от пола.
Мне нужно подключить 6 термостатический сервопривода и 6 канальных вентиляторов, а сюда можно подключить 16 устройств таким образом остается запас на 4 устройства.Верно ли я выбрал оборудование автоматики ?
Спасибо, за внимание.
Shkiper
без схемы сложно понять
какой объем помещения?
откуда дым берется, какие-то печи, если да, то какие?
есть ли уже система приточки-вытяжки в помещении?
Mitya
#3
Ответы:
- О какой схеме вы говорите ?
- 525 кубических метров
- Дым ни откуда не берется, печей никаких нет, слово дым взято из названия устройства которое открывает/закрывает приточный канал. Фактически это просто клапан управляемый сервоприводом. Клапан + Привод
- Никакой системы нет, я делаю себе систему в новый дом.
Фактически это просто клапан управляемый сервоприводом. Клапан + ПриводЯ специально не указывал дополнительных деталей, чтобы не нагружать описание, так как мне кажется, что это не имеет отношения к подбору оборудования для управления:
- сервоприводом клапана притока
- вытяжным вентилятором
- сервоприводом отопительного коллектора
Так как зная какое оборудование нужное для управления этими узлами, можно конфигурировать различные системы вентиляции, не привязываясь к одному частному случаю.
BrainRoot
#4
Mitya:
Модуль ввода-вывода WBIO-AO-10V-8, 1 штука — подходит для управления термостатическим сервоприводом.
Мне нужно 6, а сюда можно подключить 8 штук.Этот модуль имеет выходы 0-10 вольт, а клапан BA30NC-230 — работает от “220”. Вам нужно управлять им через обычный модуль реле, например https://wirenboard.com/wiki/WBIO-DO-R1G-16_I/O_Module
А клапана дымоудаления управляются по двум проводам, как привод штор, то есть для них вам надо 2 штуки (для 6 клапанов) https://wirenboard.com/wiki/Модуль_релейных_выходов_10A_(roller_shutter)_(WBIO-DO-R10R-4)
1 Like
Mitya
#5
Я обновил описание с учетом ваших рекомендаций, можете ли Вы проверить обновленный вариант ?
BrainRoot
#6
Да, посмотрел.
Вот разве что управлять вентиляторами с помощью диммеров от “0” не получится, скорее в диапазоне 60-100%. То есть в диапазоне диммера от 0 до 60% вентилятор не будет стартовать, в худшем случае, от модели зависит. То есть нужно ли вооюще регулировать вентилятор?
Shkiper
#7
Эти вентиляторы шумные
Я на производстве экспериментировал с такими и канальными, канальные (с беличьим колесом) тише
По мощности, надо знать как у вентилятора с разгоном, если он медленно разгоняется (это особенно касается старта на меньших оборотах), то надо брать диммер на150 Вт на один 30-и ватный вентилятор
И хорошо бы смотреть не только СО2, но и давление, создавать разрежение ни к чему это, т.е. вкл/выкл сразу всех вентиляторов на такой объем, будет явно создавать скачки давления
1 Like
Mitya
#8
Можете подсказать надёжный вентилятор на 100 и 150 м³/час с беличьим колесом ?
Я планирую для каждой комнаты организовать точку притока и вытяжки воздуха.
В каждой комнате поставить по датчику и при наступлении пороговых значений открывать клапан в комнате и после запускать вентилятор.
Mitya
#9
Если регулировать возможно от 60 до 100%, то да смысла регулировать нет. И выходит, что лучше подобрать подходящий по объему вентилятор на каждое помещение. И убрать диммер из системы.
Shkiper
#10
Почему от 60%, проверяли?
По надёжности, я ещё не видел сдохшего канальника
Использую от 150, до 315
Марку могу уточнить, обычные
Вообще в подобных задачах (приточка вытяжка, поддержание температуры)
Я придерживаюсь варианта с разделением функционала на две части — подпорного (обязательного), и регулируемого
Например для поддержания температуры, если все сразу вкл/выкл то получается сильные просадки, т.
Буквально недавно в одном цеху (не в своем), видел вентиляцию свежую, смотрю куча труб, управляемые задвижки, шкаф управления, модный рекуператор, в общем “все дела”
И смотрю вент-труб как-то много, начал разбираться
В общем у них приточка, вытяжка и ещё отдельно система с рекуператором
А это такая контора, что там точно был проект и все такое
Mitya
#11
Я не проверял, но интересно будет проверить. @BrainRoot существуют ли проверенные варианты для управления от 0 до 100% ?
Shkiper
#12
Просто китайский регулятор с Али (правда ручной, с крутилкой), регулирует 200-й канальник практически с нуля
1 Like
Mitya
#13
Shkiper:
китайский регулятор с Али (правда ручной, с крутил
К стати, ручное регулирование мне тоже могло бы подойти, но я подобрал вентиляторы 100 и 135 кубометров в час.
BrainRoot
#14
Shkiper:
Просто китайский регулятор с Али (правда ручной, с крутилкой), регулирует 200-й канальник практически с нуля
Двухсотые — они (созможно из-за размеров) запускаются лучше.
LinTux
#15
существуют ли проверенные варианты для управления от 0 до 100% ?
Позволю себе влезть, я себе взял soler palau td silent ecowatt, управляется сигналом 0-10V (ЕС-двигатель), обороты регулируются отлично, на низком уровне его не слышно, правда переборщил с моделью (взял TD-350, а потом перешёл на 160 так как у меня несколько точек притока).
Можете подсказать надёжный вентилятор на 100 и 150 м³/час с беличьим колесом ?
Вы смотрите не только на заявленный объём, вы на график объём/давление смотрите, а то некоторые производители указывают производительность при нулевом сопротивлении, а у вас как минимум хотя бы один самый простой фильтр но будет, плюс калорифер, плюс Х метров воздуховодов + Y поворотов + всякие анемостаты, всё это создаёт сопротивление воздуху и требует от вентиллятора развивать определённое давление.
Mitya
#17
Датчик CO2 в этом комплекте https://wirenboard.com/wiki/WB-MSW_v.3 должен калиброваться раз в 24 часа.
Это означает, что мне нужно раз в сутки полностью проветривать помещение и запускать калибровку ?
BrainRoot
#18
Можете отключить автокалибровку совсем.
Нормально работает и если проветривать раз в несколько дней.
Mitya
#19
Проветривание будет каждый раз когда датчик покажет больше порогового значения, этого достаточно для автоматической калибровки ?
BrainRoot
#20
Да, вполне.
Вот пример:
За 4 минуты падает с 500 до 400
1 Like
«Тепловые трубки»
Теплообменник
подобного типа изготавливается в виде
герметично запаянной трубки из материала
с высокой теплопроводностью. Внутри
трубки находится легкокипящая жидкость,
например, фреон.
Рекуператор устанавливается
в воздуховоды в вертикальном положении
или под небольшим углом. Нижний конец
тепловой трубки находится в воздуховоде
вытяжной вентиляции, а верхний – в
приточной.
Теплый воздух, проходя по нижнему воздуховоду, омывает дно трубки. Фреон начинает кипеть и испаряться в верхнюю часть колбы, которая омывается приточным воздухом, забирая тепло от газообразного фреона. Теряя внутреннюю энергию, фреон конденсируется на стенках рекуператора в виде капель и под действием силы тяжести самотеком снова опускается на дно трубки. Процесс циклично повторяется. Преимущество – отсутствие движущихся частей. Недостаток – относительно небольшой КПД и наличие в системе фреона
Система вентиляции с рекуперацией тепла позволяет обеспечить помещение чистым воздухом с комфортной температурой, уменьшая тем самым нагрузку на системы отопления. Конструкция установки представлена на рисунке ниже:
Работа
установки реализуется следующим образом:
«отработанный» теплый воздух из помещения
по системе воздуховодов попадает в
теплообменник, в котором нагревает
свежий холодный воздух с улицы, поступающий
далее уже с более комфортной температурой
в помещение.
Показанная на рисунке
система является активной, так как в
работе рекуператора используется насос
и теплообменник. Также существует
пассивная система вентиляции с
рекуперацией тепла, использующая
естественные токи теплого и холодного
воздуха. Для этого в грунте прокладывается
система воздуховодов, имеющая выход
«на воздух». Поскольку температура
грунта не меняется в течение года, а
температура «на улице» колеблется от
отрицательных до положительных значений,
создается разница температур. Зимой
холодный воздух, проникая в систему
вентиляции, нагревается, проходя по
подземным воздуховодам и обмениваясь
теплом в теплообменнике с встречным
«отработанным» воздухом. Летом температура
воздуха с улицы выше температуры земли,
и чистый теплый воздух, проходя через
теплообменник и систему подземных
воздуховодов, охлаждается, и в помещение
поступает чистый прохладный воздух.
Дополнительный
нагрев воздуха осуществляется с помощью
выбранной системы отопления – теплового
насоса, солнечного коллектора,
термовихревой установки или других
нагревателей.
Система требует специальных
планировочных и инженерных решений,
поэтому может быть интегрирована в
систему теплоснабжения только на стадии
проектирования и последующего
строительства нулевого или энергоэффективного
дома.
Система рекуперации — один из ключевых энергосберегающих элементов нулевого дома и её внедрение позволяет существенно повысить качество воздуха по санитарным показателям и показателям влажности.
Рекуперация тепла (система поквартирной рекуперации тепла) – энергосберегающая технология, применяемая в многоквартирных домах, основанная на принципе повторного использования тепла удаляемого отработанного воздуха квартиры для подогрева свежего приточного воздуха, поступающего с улицы. Эта технология широко применяется в энергосберегающих домах и позволяет значительно сократить затраты энергии на отопление.
Приточно-вытяжная вентиляционная установка с рекуперацией тепла — это базовая деталь создания эффективной системы вентиляции, которая оказывает огромное влияние на внутренний климат квартиры и здоровье проживающих в ней жильцов, а так же позволяет экономить значительную часть тепловой энергии, потребляемой домом.
Во многих европейских странах использование данного оборудования в системе вентиляции здания встречается повсеместно при строительстве жилых и общественных зданий, коммерческих комплексов. Мы рады тому, что в России также стало возможным внедрение данной технологии.
Преимущества – улучшение качества воздуха и микроклимата в помещении, повышение энергоэффективности здания.
Литература
1 Касаткин А. Г., Основные процессы и аппараты химической технологии, М, «Химия», 1971, 784 с.
2 Википедия
Теплообменник— Как работает рекуператор энергии
Задавать вопрос
спросил
Изменено 2 года, 10 месяцев назад
Просмотрено 26 раз
$\begingroup$

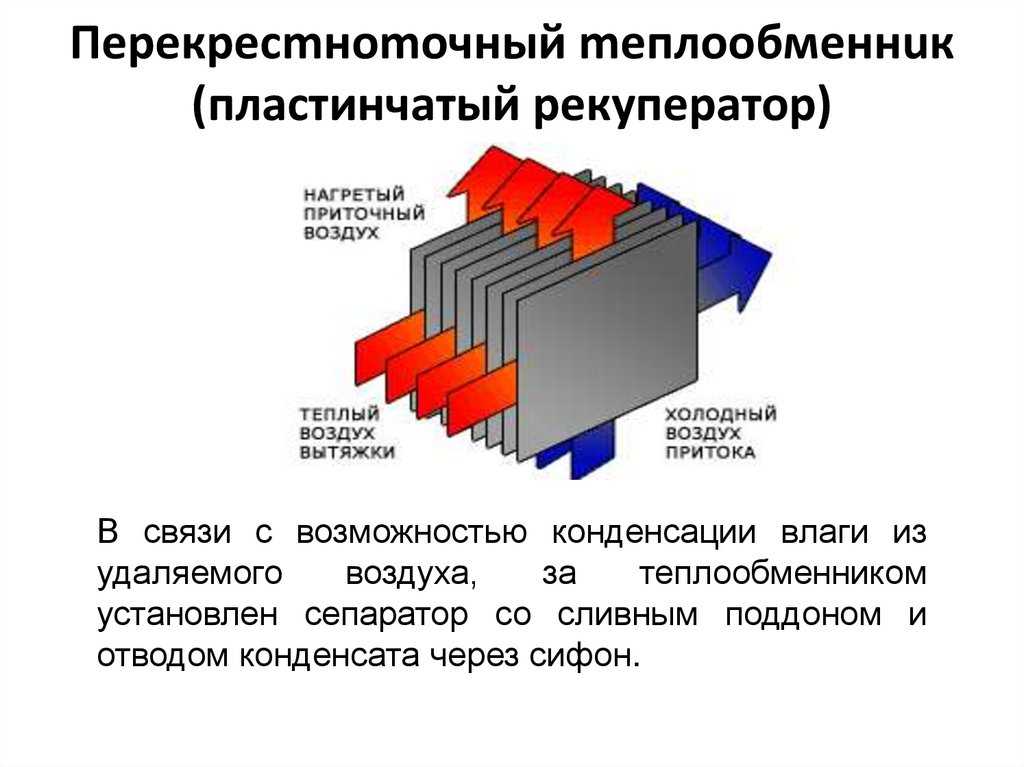

В рекуператоре http://en.
wikipedia.org/wiki/Recuperator явное тепло может передаваться за счет теплопроводности через пластины, а также может передаваться скрытое тепло, когда на высокотемпературной стороне имеется некоторая конденсация.
Кажется, существуют рекуператоры, в которых молекула воды может проходить через пластину с одной стороны на другую. Например, в http://en.wikipedia.org/wiki/Energy_recovery_ventilation:
Энтальпийные пластины были представлены в 2006 году компанией Paul, специальной компанией для системы вентиляции для пассивных домов. Перекрестный противоток теплообменник воздух-воздух построен с влагопроницаемым материалом . Полимерные неподвижные пластинчатые противоточные вентиляторы с рекуперацией энергии были представленный в 1998 году компанией Building Performance Equipment (BPE), рекуперация энергии воздух-воздух в жилых, коммерческих и промышленных помещениях производитель.
Как работает такой «влагопроницаемый материал»?
Если передается жидкая вода после конденсации, то слив конденсированной воды с одной стороны и подача (из водопровода) свежей воды в трубу с другой стороны будет иметь тот же эффект (если есть какой-либо эффект), нет необходимости в том, чтобы пластина была водопроницаемой, что уменьшит изоляцию.
Если переносится пар, то как материал, проницаемый для пара, но не проницаемый для другого газа, такого как CO2?
- теплообменник
