Реле контроля напряжения 1-фазное
Скачки и перепады, случающиеся в сети, существенно снижают работоспособность и сроки эксплуатации техники. Для того чтобы предупредить и устранить подобное негативное влияние, многие хозяева используют однофазное реле контроля напряжения, устанавливая его в щиток вместе с другими защитными приборами. Эта мера является особенно актуальной на старых линиях, а также на подстанциях и трансформаторах, где ни разу не выполнялась модернизация или реконструкция.
Содержание
Общее устройство реле напряжения
Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус. Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.
Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.
Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники.
Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.
Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.
Характеристики
Основная работа реле контроля заключается в постоянном измерении действующего значения напряжения. В случае превышения номинала или, наоборот, уменьшения ниже установленной нормы, происходит размыкание силового контакта прибора и отключение фазы. Таким образом, внешняя питающая сеть оказывается разомкнутой с внутренней проводкой.
Все устройства этого типа разделяются на одно- и трехфазные.
В первом случае выполняется отключение лишь одной фазы, а во втором – одновременное отключение сразу всех трех фаз. Если в бытовых условиях используется трехфазное подключение, для защиты рекомендуется устанавливать однофазные реле контроля, индивидуально на каждую фазу. В этом случае скачки напряжения, возникающие в какой-то одной фазе, не вызовут отключения других фаз. Сами трехфазные защитные устройства обычно контролируют напряжение на электродвигателях и у других аналогичных потребителей.
Одной из важнейших характеристик однофазных приборов считается величина токовой нагрузки. Именно этот параметр дает понять, какая электрическая мощность допустима для прохождения через конкретное устройство. Токовая нагрузка в первую очередь учитывается при выборе того или иного прибора.
Тем не менее, выбирая нужное реле напряжения, следует обращать внимание на маркировку производителя. В ней указывается рабочее значение тока или уровень пропускания нагрузки, которые ниже тока срабатывания, при котором отключаются силовые контакты.
В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность. То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд.
Схема подключения
Подключение однофазных реле контроля напряжения к сети 220 вольт может быть выполнено двумя способами:
- Первый вариант предусматривает непосредственное управление нагрузкой контактами реле, через которые течет весь потребляемый ток.
- Во втором случае управление контактов реле осуществляется через обмотку контактора. Для подключения нагрузки к сети используются силовые контакты. За счет этого происходит разгрузка контактов самого реле и повышение надежности его работы.
Чаще всего используется первая схема подключения, когда установка реле контроля производится за прибором учета. Провод фазы, идущий от счетчика, подключается к клемме 2.
Затем по силовому контакту происходит подача фазы от клеммы 3 в домашнюю сеть. Нулевой провод подключается к клемме 1 и обеспечивает питание микросхемы самого реле. Таким образом, разрыва нуля не будет, а для управления контактами используется лишь фазный провод.
Питание на реле контроля подается после включения вводного автомата. Если напряжение находится в пределах нормы, то через некоторое время наступает замыкание контактов устройства и ток начинает поступать в сеть. Время задержки включения регулируется кнопками, расположенными на передней панели. При скачке напряжения, например, в сторону увеличения, наступает превышение верхнего порога, составляющего 250 вольт. Данное изменение фиксируется защитным устройством, после чего происходит размыкание силового контакта и последующий разрыв фазного провода. Таким образом, бытовая техника и оборудование оказываются защищенными от перенапряжения.
После возврата напряжения в пределы рабочего диапазона, контакты вновь замыкаются после установленной задержки времени, и схема возвращается в рабочее положение.
Точно так же устройство реагирует на недопустимое снижение напряжения.
Данная схема подключения требует выбора контрольного прибора, превышающего по току параметры вводного автомата. Этот запас позволит защитить реле, если на него поступит максимальная нагрузка. Подобный выбор можно не делать при условии использования реле совместно с контактором, когда два прибора объединяются в одном.

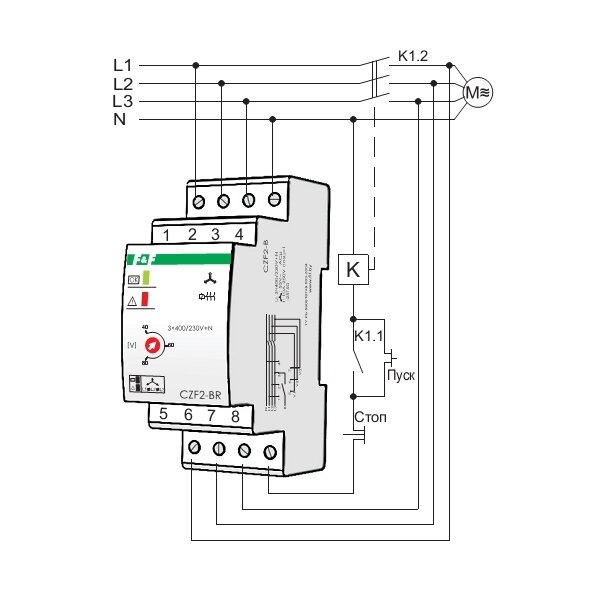

Схема работы реле и контактора
Дополнительное подключение контактора становится целесообразным в случаях регулярной коммутации слишком больших токов. Подобная схема обойдется значительно дешевле, чем приобретение реле с соответствующими параметрами. Номинальный ток реле уже не будет иметь значения, поскольку вся токовая нагрузка ляжет на контактор, обладающий необходимым запасом прочности. Единственный недостаток данной схемы заключается в некотором снижении быстродействия. В этом случае требуется время на срабатывание реле и дополнительное время для срабатывания контактора.
Для того чтобы соединить их между собой вначале используется схема подключения силового фазного провода от автомата на вводе к входу 1 контактора, то есть к его силовой цепи.
На фазный вход реле контроля используется отдельный провод с меньшим сечением, поскольку нагрузки на него будут незначительными.
Этот провод подключается не только к выходному контакту автомата, но и с клеммой входа контактора. Поскольку он имеет небольшое сечение, то будучи подключенным в одно гнездо с нормальным проводом, он может легко выскочить оттуда. Во избежание подобной ситуации, тонкий проводник наматывается на толстый провод и покрывается слоем припоя. Иногда для такой скрутки делается опрессовка с использованием специального наконечника.
На выходе реле также используется провод малого сечения, подключаемый к клемме 1 контакторной катушки. Клемма 2 вместе с нулевым проводом реле подключаются к общей нулевой шине без каких-либо проблем.
Выбор защитного устройства
Сравнивая все затраты, издержки и неудобства, связанные с использованием стабилизаторов, становится намного проще выбрать подходящее 1-фазное реле контроля напряжения. В любом случае следует внимательно изучить особенности и параметры домашней электрической сети.
Можно воспользоваться специальными тестерами, фиксирующими характеристики поступающего питания в течение определенного периода времени. Если в ходе проверки не будет обнаружено длительных скачков напряжения, то для защиты сети рекомендуется использовать обычное реле, без ненужных дополнительных и дорогостоящих функций.
Существует несколько типов таких приборов, наиболее пригодных для домашнего использования:
- Наиболее широко применяются устройства, монтируемые в щиток или распределительный шкаф. Они способны защищать не только отдельных потребителей, но и всю квартиру или частный дом. Они отличаются широким диапазоном регулировок и могут функционировать в различных режимах. Схема подключения данных реле предполагает их использование как самостоятельно, так и вместе с контакторами.
- Реле в виде вилки-розетки. Они устанавливаются непосредственно в электрическую розетку и защищают одного или сразу нескольких потребителей. Микроконтроллер анализирует состояние текущего напряжения, а полученные данные отображаются на табло.
В случае необходимости нагрузка отключается с помощью электромагнитного реле. Допустимые пределы и задержки устанавливаются комбинациями кнопок. - РКН-удлинитель. Работает аналогично вилке-розетке. Единственным отличием является наличие двух и более розеток, что позволяет защищать сразу несколько электронных бытовых устройств.
В случае необходимости нагрузка отключается с помощью электромагнитного реле. Допустимые пределы и задержки устанавливаются комбинациями кнопок.Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности
Какой стабилизатор напряжения лучше купить — ТОП лучших для дома, дачи, котла, холодильника в 2023 году
Стабилизаторы напряжения переменного тока: принцип работы + схемы
Реле контроля фаз: принцип работы, конструкция, схемы подключения
Электрощит для квартиры: Как самому собрать электрический щит
Срабатывает УЗО при подключении нуля без нагрузки
Реле контроля трехфазного фазного напряжения РКН-3-15-15
Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений)
Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений)
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль «слипания» фаз
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку — DIN шириной 35 мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания.
ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<» ((*) во второй таблице).
Состояние индикаторов «L1», «L2», «L3»:
При наличии всех фаз включены все три индикатора
При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.
ВНИМАНИЕ: При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая—ниже) индикаторы «U>», «U<» включены одновременно.
Параметр | Ед.изм. | РКН-3-15-15 | ||
Напряжение питания фазное Uном, 50Гц | В | 58/100 | 127/220 | 230/400 |
Допустимые напряжения Uф max /Uф min
| В | 90/40 | 190/85 | 330/130 |
Пороги перенапряжения «Uф>» | В | 61, 64, 67, 68, 69, 70, 71, 72, 73, 74 | 132, 137, 142, 145, 148, 151, 154, 157, 160, 163 | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
Пороги снижения напряжения «Uф<» | В | 42, 43, 44, 45, 46, 47, 48, 49, 52, 55 | 91, 94, 97, 100, 103, 106, 109, 112, 117, 122 | 166, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
Погрешность порога срабатывания | % | Uном ±1,5 | ||
Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 | ||
Регулируемая задержка срабатывания | с | 0,1-10 | ||
Мощность, потребляемая от сети, не более | ВА | 4 | ||
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА | 2000/240 | ||
| Максимальное напряжение между цепями питания и контактами реле | В | |||
Механическая износостойкость, не менее | циклов | 10х106 | ||
Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип выходных контактов | 2 переключающие группы | |||
Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | ||
Температура хранения | -40…+70 | |||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты по корпусу/по клеммам | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
Относительная влажность воздуха | % | до 80 (при 250С) | ||
Высота над уровнем моря | м | до 2000 | ||
Рабочее положение в пространстве |
| произвольное | ||
Режим работы |
| круглосуточный | ||
Габаритные размеры | мм | 18х93х62 | ||
Масса | кг | 0,081 | ||
ДИАГРАММА РАБОТЫ РЕЛЕ
Отклонение контролируемого параметра | Индикаторы | |
Uф> | Uф< | |
Напряжение больше «U>» | Да | — |
Напряжение меньше «U<» | — | Да |
Обрыв фазы | Нет | Да |
«Слипание» фаз | Нет | Да |
Нарушение порядка чередования | Да* | Да* |
| Перекос фаз | Да | Да |
«-» — на состояние соответствующего индикатора ошибка влияния не оказывает | ||
Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. |
При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.

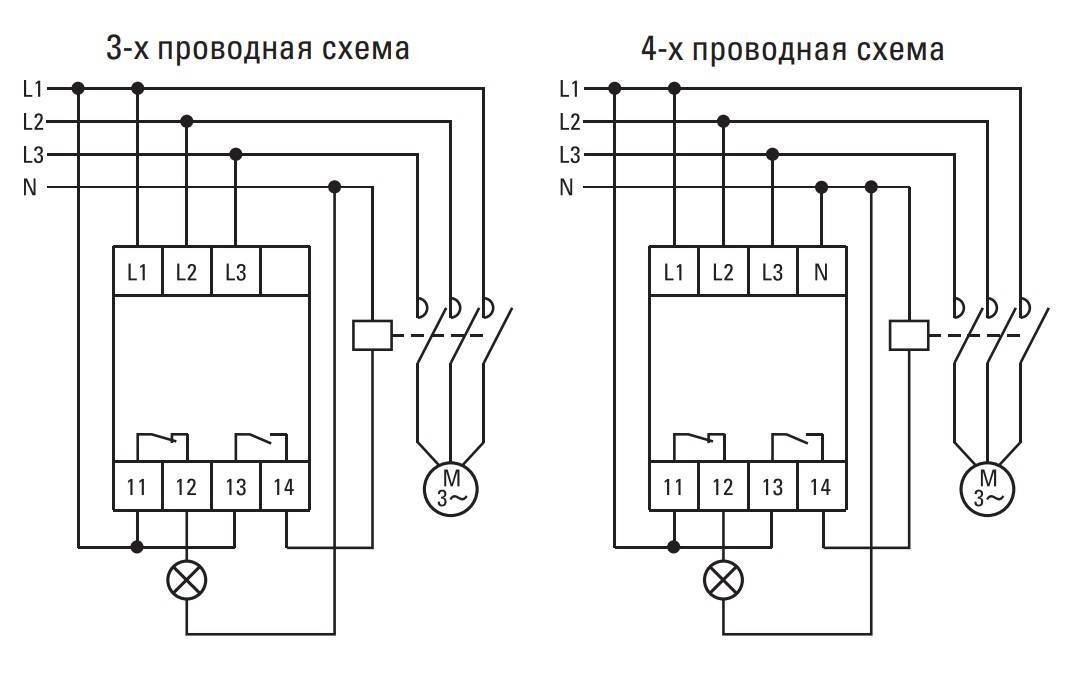

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
