Реле напряжения схема: Схема реле напряжения | Полезные статьи

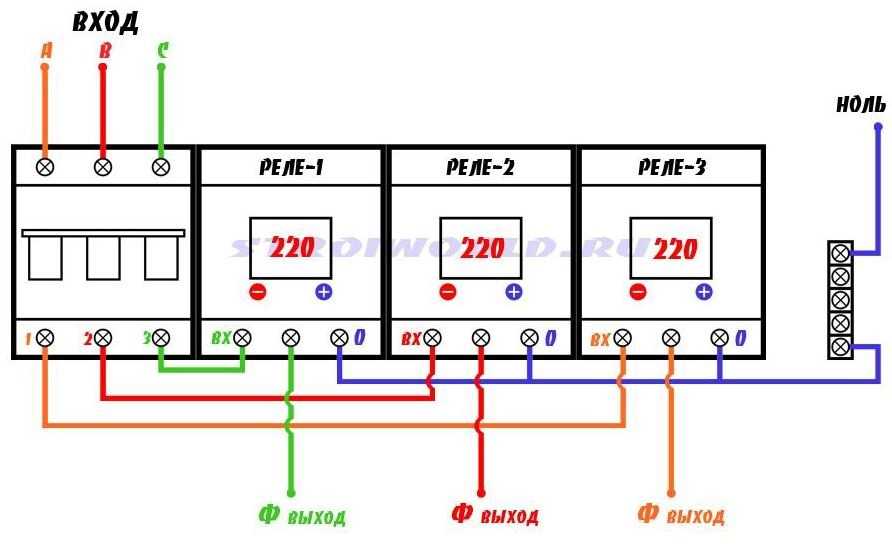

Схема подключения реле напряжения. V-protector, Диджитоп, Зубр, РНПП — описание. Электрика-шоп

• Быстрый просмотр

  Однофазное реле контроля напряжения CM-ESS.1 (диапазоны измерения 3-30В,6-60В, 30-300В, 60-600 AC/DC) питание 24-240В AC/DC, 1ПК

  4181

  • 4 786,60грн
  • Ток катушки управления: AC (переменный ток)
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Однофазное реле контроля тока CM-SRS.22 (диапазоны измерения 0,3-1,5А, 1-5A, 3-15A) 240В AC, 2ПК

  4182

  • 4 655,80грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля асимметрии и чередования фаз CM-PAS.41 с регул порог срабатывания 2-25%, Uпит=Uизм=3х300-500В AC, 2ПК

  4180

  • 7 153,80грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля напряжения 1-фазное с встр.

  вольтметром Hager EU102 15-480V AC, 15-700V DC

  3800

  • 6 018,40грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля напряжения CM-PBE (контроль 1-3-фаз) (контроль обрыва фазы L-N 220-240В AC ) контакт-1НО

  4172

  • 2 006,20грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля напряжения CM-PBE (контроль 3 фаз) (контроль обрыва фазы L1-L2-L3 3×380-440В ) 1НО контакт

  4173

  • 2 399,20грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр
  • Abb

  • В наличии на складе

  Реле контроля напряжения CM-PVE (контроль 3 фаз) (контроль Umin/max L1- L2-L3 320-460В AC) 1НО контакт

  4171

  • 2 133,40грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля напряжения Hager 1-фазное EU100

  3033

  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля напряжения Hager EU101 1-фазное с возможностью регулировки Vmin и Vmax

  3799

  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля напряжения Hager EU301 3-фазное

  3802

  • 4 574,00грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля напряжения Hager EU302 3-фазное , режим памяти аварии, задержка отключения

  3803

  • 4 106,00грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля напряжения HRN-33

  13092

  • 957,90грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-34

  13095

  • 1 460,40грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-35

  13101

  • 1 402,50грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-41 230V

  13087

  • 2 903,00грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-41 24V

  13089

  • 3 102,40грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-41 400V

  13088

  • 3 102,40грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-42 230V

  13090

  • 2 903,00грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-42 24V

  13091

  • 3 102,40грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-63

  13104

  • 1 402,50грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения HRN-64

  13111

  • 1 593,70грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения и послед.

  фаз HRN-52 IP40 160-270V

  1047

  • 2 028,20грн
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: 160
  • Верхняя граница отключения (Umах), V: 276
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле контроля напряжения и послед.фаз HRN-54N IP40

  1048

  • 1 770,80грн
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: 160
  • Верхняя граница отключения (Umах), V: 276
  • Номинальный ток коммутации, А: 8
• Быстрый просмотр

  Реле контроля повышенного/пониженного напряжения Abb CM-PVE (контроль 1,3 фаз) 1НО контакт

  4170

  • 2 170,40грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр

  Реле контроля тока 1-фазное с встр.амперметром Hager EU103

  3801

  • 5 346,80грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 5

• Скидка до 25%

  Быстрый просмотр
  • Hager

  • В наличии на складе

  Реле контроля фаз 3- фазное Hager EU300

  3804

  • 3 818,40грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр
  • Abb

  • Заканчивается

  Реле контроля фаз CM-MPS.

  21 с контр нуля, Umin/Umax=3х180-220В/240-280BAC, обрыв, чередование, асимметрия 2-25%, tрег =0-30с, 2ПК

  4176

  • 5 155,80грн
  • Тип устройства: Многофункциональное
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля фаз CM-MPS.23 с контр нуля, Umin/Umax=3х180-220В/240-280BAC, обрыв, чередов коррекц, асимм-я 2-25%, tрег =0-30с, 2ПК

  4177

  • 6 792,10грн
  • Тип устройства: Многофункциональное
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля фаз CM-MPS.43 без контр нуля, Umin/Umax=3х300-380В/420-500BAC, обрыв, чередов коррекц, асимметрия 2-25%, tрег =0-30с, 2ПК

  4178

  • 6 542,90грн
  • Тип устройства: Многофункциональное
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле контроля фаз CM-PVS.

  41 без контр нуля, Umin/Umax=3×300-380В/420-500BAC, обрыв, чередование, tрег =0-30с, 2ПК

  4179

  • 6 708,90грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр
  • Abb

  • Заканчивается

  Реле контроля чередования фаз CM-PFE (напряжение питания/контроля 3×208-440В) 1переключающий контакт

  4174

  • 2 170,40грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Реле напряжения 1-ф 16А ZUBR R116y

  12288

  • 611,00грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 16
• Быстрый просмотр

  Реле напряжения 1-ф, 25 А, ZUBR D25

  13407

  • 737,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 25
• Быстрый просмотр
  • Зубр

  • В наличии на складе

  Реле напряжения 1-ф, 25 А, с термозащитой ZUBR D25t

  13408

  • 818,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 25
• Быстрый просмотр

  Реле напряжения 1-ф, 32 А, ZUBR D32

  13409

  • 818,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 32
• Быстрый просмотр

  Реле напряжения 1-ф, 32 А, с термозащитой ZUBR D32t

  13410

  • 908,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 32
• Быстрый просмотр

  Реле напряжения 1-ф, 40 А, ZUBR D40

  13411

  • 935,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 40
• Быстрый просмотр

  Реле напряжения 1-ф, 40 А, с термозащитой ZUBR D40t

  13413

  • 998,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 40
• Быстрый просмотр

  Реле напряжения 1-ф, 50 А, с термозащитой ZUBR D50t

  13415

  • 1 097,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 50
• Быстрый просмотр

  Реле напряжения 1-ф, 50А, ZUBR D50

  13414

  • 1 043,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 50
• Быстрый просмотр

  Реле напряжения 1-ф, 63 А, с термозащитой ZUBR D63t

  13417

  • 1 241,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 63
• Быстрый просмотр

  Реле напряжения 1-ф, 63А, ZUBR D63

  13416

  • 1 142,00грн
  • Сеть: 1 фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 63
• Быстрый просмотр

  Реле напряжения 3-х фазное DigiTop VP-380V DIN

  7611

  • 1 183,60грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 10
• Быстрый просмотр

  Реле напряжения «V-protector» 20 Ампера, DIN-рейка

  10804

  • 797,50грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 20
• Быстрый просмотр

  Реле напряжения «V-protector» 32 Ампера, DIN-рейка

  7608

  • 918,50грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 32
• Быстрый просмотр

  Реле напряжения «V-protector» 40 Ампер, DIN-рейка

  7609

  • 1 051,60грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 40
• Быстрый просмотр

  Реле напряжения «V-protector» 50 Ампер, DIN-рейка

  10805

  • 1 177,00грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 50
• Быстрый просмотр

  Реле напряжения «V-protector» 63 Ампер, DIN-рейка

  7610

  • 1 289,20грн
  • Сеть: 1 фазная
  • Номинальный ток коммутации, А: 63
• Быстрый просмотр

  Трехфазное реле контроля напряжения CM-PFS (контроль обрыва и чередования фаз) 3×200-500В AC, 2ПК

  4175

  • 2 899,10грн
  • Сеть: 3-х фазная
  • Номинальный ток коммутации, А: 5
• Быстрый просмотр

  Трехфазное реле напряжения 5 А, ZUBR 3F

  13643

  • 1 087,00грн
  • Сеть: 3-х фазная
  • Нижняя граница отключения (Umin), V: 120
  • Верхняя граница отключения (Umах), V: 280
  • Номинальный ток коммутации, А: 5

Схема подключения реле напряжения Easy9 от Schneider Electric

Давно я не работал с реле напряжени Schneider Electric серии Easy9. И вот пару дней назад мне нужно было собрать щит с тремя данными устройствами. Когда я их взял в руки, то меня сразу смутили подписи контактов. А именно обозначения входа и выхода реле. Я открыл каталог Schneider Electric, который у меня был в наличии, и посмотрел там схему подключения. Оказалось, что маркировка на самом реле напряжения и схема в каталоге противоречат друг другу. И тут я немного растерялся )))

Вот такие реле напряжения Easy9 у меня были на руках — артикул EZ9C1240. На них сверху написано «OUT», а снизу «IN». Как мне помнится со школы, что out — это выход а in — это вход. На устройстве видно, что вход снизу, а выход сверху. Я четко помню, что раньше всегда было наоборот.

Вот такая маркировка входа и выхода мне помнится — смотрите фото ниже. Тут сверху вход «IN», а снизу выход «OUT». Как видите на фото сверху и на фото снизу вроде как на одинаковых устройствах вход и выход обозначен по-разному. Вот этот меня и смутило, из-за этого я начал копаться в интернете и из-за этого родилась данная статья.

Вот скрин из моего каталога на устройства Easy9. Сразу скажу, что ниже показана не правильная схема подключения реле напряжения Easy9. Точнее сказать данная схема устарела на сегодняшний день. Ниже объясню почему. На ней показано подключение устройства сверху, а подключение нагрузки снизу.



Я начал искать в сети схемы и фото собранных щитов с данными устройствами. Сегодня мы уже ничего не можем сделать без интернета))) В итоге я нашел много готовых работ. На некоторых было хорошо видно, что реле напряжения подключено сверху, а на самом устройстве сверху указано, что это OUT. Т.е. устройство подключено не правильно. Хотя, судя по фото, оно вроде как работает )))

Во время поиска ответа на свой вопрос на одном сайте Schneider Electric я нашел нужную информацию. Ура!!! Раньше реле напряжения Easy9 выпускались на 63А и у них вход был сверху, а выход снизу. Вот это я хорошо помню, что так было. Но с 2017 года данные устройства немного переработали и стали выпускать на 40А с входом снизу. Это сделано для удобства подключения, для уменьшения длины перемычек и для удобства использования гребенчатых шин. Ниже скрин из информационной брошуры по реле напряжения Easy9 от Schneider Electric. Признаюсь честно, что я не знал про это изменение, т.к. последний раз с данными устройствами работал несколько лет назад.

И вот правильная схема подключения реле напряжения Easy9 из нового каталога от Schneider Electric. У меня оказывается были устаревшие данные. Тут уже питание подается снизу, т.е. как и положено.

После получения данной информации я принялся собирать трехфазный щит с тремя реле напряжения Easy9. Питание подаем снизу. Еще стоит отметить, что устройство коммутирует только фазу. Ноль через него проходит напрямую. Выходной нулевой контакт сделан только для удобства подключения нулевого рабочего проводника. На фото ниже видно, что перемычки от вводного автомата идут на нижние контакты реле напряжения.

Выход подключается сверху. В брошюре писалось, что это сделано для удобства монтажа, но в моем случае это было не совсем удобно )))

Вот такой простой трехфазный щиток для частного дома у меня получился. Он поедет в Пермский край.

Из данного случая можно сделать вывод, что нужно быть внимательным и всегда нужно обращать внимание на схемы и на обозначения на самих устройствах. Только это позволит избежать ошибок во время сборки электрощитов и не только. Надеюсь, что данная информация была кому-нибудь полезна. Берегите себя и близких. Всем пока)

Как работают электрические реле. Основы цепей

Реле — это электромагнитный переключатель, который размыкает и замыкает цепи электромеханическим или электронным способом. Относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток, приводит в действие реле. Реле работают как некоторые электротехнические изделия, поскольку они получают электрический сигнал и отправляют его на другое оборудование, включая и выключая переключатель. Даже если контакты реле нормально замкнуты или нормально разомкнуты, они не находятся под напряжением. Его состояние изменится, только если подать на контакты электрический ток.

Реле полезны во многих приложениях. Электромагнитные реле защищают различное оборудование переменного и постоянного тока. Они также используются в качестве вспомогательных реле в контактных системах релейных схем защиты, для дифференциальной защиты и защиты от максимального или минимального тока различного оборудования переменного и постоянного тока. Текущая схема ретрансляции пилот-сигнала несущей защищает линии передачи.

Принцип работы реле

Конструкция реле

На приведенном выше рисунке показана схема внутренних частей реле. Катушка управления окружает железный сердечник. Электромагнит начинает возбуждаться, когда ток проходит через катушку управления, а затем усиливает магнитное поле. Электромагнит подключается к источнику питания через контакты на нагрузку и управляющий переключатель. Верхний контактный рычаг притягивается к нижнему фиксированному рычагу и затем замыкает контакты, что приводит к короткому замыканию. Затем контакт перемещается в противоположном направлении и создает разомкнутую цепь после того, как реле обесточено.

Подвижный якорь вернется в исходное положение при отключении тока катушки. Сила, вызывающая его движение, будет почти равна половине силы магнитной силы. Пружина и гравитация обеспечивают эту силу.

Реле могут работать двумя способами. Первый предназначен для низковольтных приложений, а другой — для высоковольтных приложений. Он используется для снижения шума всей цепи в низковольтных приложениях. С другой стороны, реле уменьшают искрение в приложениях с высоким напряжением.

Что такое обратноходовая катушка индуктивности?

Обратный ход катушки индуктивности — это всплеск напряжения, создаваемый катушкой индуктивности при отключении или снижении напряжения питания. Всплеск напряжения происходит, когда ток, протекающий через индуктор, является постоянным. Постоянная времени катушки индуктивности ограничивает скорость изменения тока точно так же, как постоянная времени конденсатора ограничивает скорость изменения напряжения на его выводах.

Скачок напряжения обратного хода

Напряжение обратного хода, создаваемое индуктивными нагрузками, повредит компонент, используемый для размыкания и замыкания цепи. Катушка индуктивности найдет способ привести ток в соответствие с кривой рассеяния. Как показано на рисунке выше, создание падения напряжения на резисторе путем переключения его полярности будет поддерживать ток в катушке индуктивности. Для этого используется энергия магнитного поля. Ток по-прежнему не будет течь с идеальной скоростью индуктора, даже если на резисторе зазора уже есть падение напряжения. До того, как переключатель был разомкнут, индуктор хочет, чтобы поток тока составлял 99%. Однако умножение небольшого тока на такое большое сопротивление приведет к огромному напряжению. Как показано на рисунке, катушка индуктивности использовала избыток накопленной энергии для создания огромного отрицательного потенциала на одной стороне резистора зазора для достижения большого падения напряжения. Следовательно, ток течет по кривой рассеяния.

Зачем реле нужен ограничитель переходных процессов?

Реле нуждаются в ограничителе переходных процессов, чтобы предотвратить возможность разрушения коммутационного устройства в цепи индуктивным обратным ходом. Он обеспечивает путь для протекания тока после отключения катушки индуктивности.

Замкнутая цепь с обратноходовым диодом

На приведенном выше рисунке полярность источника питания и диода противоположна друг другу. Таким образом, диод находится в обратном смещении всякий раз, когда ключ замкнут. Поскольку он находится в обратном смещении, он не повлияет на схему, потому что диод не пропускает ток.

Разомкнутая цепь с обратноходовым диодом

На рисунке выше показана разомкнутая цепь, в которой катушка индуктивности перепутала полярность, а диод смещен в прямом направлении. В этой установке диод позволит течь и рассеивать ток со скоростью, необходимой для катушки индуктивности. Добавление диода уступает место потоку тока. Таким образом, катушке индуктивности нужно только создать небольшое падение напряжения, чтобы создать идеальную величину тока, поскольку диоды имеют почти нулевое сопротивление при прямом смещении. При такой настройке коммутационное устройство не будет повреждено. Следовательно, когда переключатель разомкнут, обратная полярность катушки индуктивности будет соответствовать полярности диода и предотвратит всплеск обратноходового напряжения.

Нормально разомкнутая, нормально замкнутая и общая клемма

• Нормально разомкнутая (НО) клемма — подключите ваше устройство (например, светодиод или любую нагрузку) к этой клемме, если вы хотите, чтобы устройство было выключено, когда реле не запитано, и горит, когда на реле подается питание.

• Нормально замкнутый (НЗ) контакт — подключитесь к этому терминалу, если вы хотите, чтобы ваше устройство было выключено, когда на реле подается питание, и нормально включено, когда на реле не подается питание.

• Общая клемма – это клемма реле, к которой вы подключаете первую часть вашей цепи. Когда реле включено, а переключатель замкнут, общая клемма и нормально разомкнутая клемма имеют непрерывность. С другой стороны, когда реле не запитано, а переключатель разомкнут, общая клемма и нормально замкнутая клемма имеют непрерывность.

• Катушка — клеммы, на которые подается напряжение для подачи питания на катушки, которые в конечном итоге замыкают переключатель. Здесь полярность не важна. Каждая из сторон может быть отрицательной или положительной. Однако полярность имеет значение при использовании диода.

Реле SRD-05VDC-SL-C 5 В

Реле SRD-05VDC-SL-C очень популярно среди энтузиастов Arduino и Raspberry Pi. Реле представляет собой реле на 5 вольт, что означает, что для его активации требуется сигнал 5 вольт. Клеммы NO, NC и C могут работать с нагрузками 125 В/250 В, 10 А переменного тока:

Пример проекта с использованием реле SRD-05VDC-SL-C 5 В

В этом проекте реле будет работать и включать лампочку, когда на выходе Arduino высокий уровень. Добавление еще одной лампочки к нормально замкнутому штыревому контакту реле приведет к тому, что лампочки будут мигать попеременно.

Вот детали, необходимые для сборки этого проекта:

• Arduino Uno
• Перемычки
• Макетная плата
• Один транзистор NPN
• Токоограничивающий резистор 220 Ом (R1)
• Один диод
• Одно реле SRD-05VDC-SL-C 5 В
• Две 26-ваттные лампочки
• Одна батарея 12 В
• Один светодиод

S-контактное соединение является входом. Штырек + подключается к источнику питания постоянного тока +5 В, а штырек – подключается к заземлению источника питания. Реле и светодиод будут работать, когда на входе S присутствует высокий уровень сигнала. Диод на катушке реле предназначен для предотвращения ЭДС от катушки. Транзистор обеспечивает усиление по току, и небольшой входной ток может коммутировать относительно большой ток, необходимый для работы катушки реле. Вы можете подключить вход S релейной платы к любому из цифровых выходов Arduino Uno. В данном случае он подключен к контакту 13, который можно включать и выключать. Лампочка и аккумулятор 12В подключены последовательно к общей клемме и нормально разомкнутым штыревым контактам на модуле реле.

Чтобы узнать больше об Arduino, ознакомьтесь с нашим полным руководством по видеокурсу Arduino. Мы обучаем программированию Arduino и методам построения схем, которые подготовят вас к созданию любого проекта.

Спасибо за чтение и не забудьте оставить комментарий ниже, если у вас есть вопросы о чем-либо!

Как работает реле — Как соединить контакты Н/О и Н/З

Электрическое реле состоит из электромагнита и подпружиненных переключающих контактов. Когда электромагнит включается / выключается с помощью источника постоянного тока, подпружиненный механизм соответственно вытягивается и освобождается этим электромагнитом, обеспечивая переключение между концевыми клеммами этих контактов. Внешняя электрическая нагрузка, подключенная к этим контактам, последовательно включается/выключается в ответ на переключение электромагнита реле.

В этом посте мы всесторонне узнаем о том, как реле работает в электронных схемах, как определить его выводы любого реле с помощью счетчика и подключить в цепях.

Введение

Будь то для мигания лампы, для переключения двигателя переменного тока или для других подобных операций, реле предназначено для таких приложений. Однако молодые энтузиасты-электронщики часто путаются, оценивая выводы реле и конфигурируя их с управляющей схемой внутри предполагаемой электронной схемы.

В этой статье мы изучим основные правила, которые помогут нам определить распиновку реле и узнать, как работает реле. Давайте начнем обсуждение.

Как работает реле

Работу электрического реле можно узнать из следующих пунктов:

1. Релейный механизм в основном состоит из катушки и подпружиненного контакта, который может свободно перемещаться по оси вращения.
2. Центральный полюс шарнирно или повернут таким образом, что, когда на катушку реле подается напряжение, центральный полюс соединяется с одной из боковых клемм устройства, называемой замыкающим контактом (нормально замкнутым).
3. Это происходит из-за того, что полюсное железо притягивается электромагнитным притяжением катушки реле.
4. Когда катушка реле выключена, полюс отключается от НО (нормально разомкнутого) контакта и соединяется со вторым полюсом, называемым НЗ контактом.
5. Это положение контактов по умолчанию и происходит из-за отсутствия электромагнитной силы, а также из-за натяжения металла полюса, которое обычно удерживает полюс в соединении с размыкающим контактом.
6. Во время таких операций включения и выключения он попеременно переключается с Н/З на Н/О в зависимости от состояния ВКЛ/ВЫКЛ катушки реле
7. Катушка реле, которая намотана на железный сердечник, ведет себя как электромагнит, когда постоянный ток проходит через катушку.
8. Когда на катушку подается напряжение, генерируемое электромагнитное поле мгновенно притягивает ближайший подпружиненный металлический полюс, реализуя описанное выше переключение контактов. этого полюса.
9. Два других контакта Н/З и Н/О образуют соответствующие дополнительные пары релейных клемм или выводов, которые попеременно соединяются и разъединяются с центральным полюсом реле в ответ на активацию катушки.
10. Эти Н/З и Н/О контакты также имеют концевые выводы, которые выдвигаются из блока реле, образуя соответствующие выводы реле.

Следующее грубое моделирование показывает, как полюс реле перемещается в ответ на движение катушки электромагнита при включении и выключении с помощью входного напряжения питания. Мы можем ясно видеть, что первоначально центральный полюс удерживается соединенным с контактом N/C, а когда катушка находится под напряжением, полюс тянется вниз из-за электромагнитного действия катушки, заставляя центральный полюс соединиться с контактом N/C. О контакт.

Видео Объяснение

Таким образом, реле имеет три основных контакта, а именно: центральный полюс, Н/З и Н/О.

Два дополнительных вывода заканчиваются катушкой реле

Это базовое реле также называется реле типа SPDT, что означает однополюсное двухпозиционное реле, поскольку здесь у нас есть один центральный полюс, но два чередующихся боковых контакта в виде N/O, N/C, отсюда и термин SPDT.

Таким образом, всего у нас есть 5 выводов в реле SPDT: центральный подвижный или переключающий вывод, пара контактов Н/З и Н/О и, наконец, два контакта катушки, которые вместе составляют выводы реле.

Как идентифицировать выводы реле и подключить реле

Обычно, к сожалению, многие реле не имеют маркировки выводов, что затрудняет для новых энтузиастов электроники их идентификацию и использование их для предполагаемых приложений.

Выводы, которые необходимо идентифицировать (в указанном порядке):

1. Выводы катушки
2. Вывод общего полюса
3. Вывод Н/З
4. Вывод Н/О

Идентификация а типовые выводы реле могут быть выполнены следующим образом:

1) Установите мультиметр в диапазоне Ом, предпочтительно в диапазоне 1 кОм.

2) Начните с случайного подключения щупов измерителя к любому из двух контактов реле, пока не найдете контакты, которые показывают некоторое сопротивление на дисплее измерителя. Обычно это может быть что угодно между 100 Ом и 500 Ом. Эти контакты реле будут обозначать выводы катушки реле.

3) Затем выполните ту же процедуру, подключив штырьки измерителя случайным образом к оставшимся трем клеммам.

4) Продолжайте делать это до тех пор, пока не найдете два контакта реле, указывающих на непрерывность между ними. Эти два вывода, очевидно, будут Н/З и полюсом реле, потому что, поскольку реле не запитано, полюс будет присоединен к Н/З из-за натяжения внутренней пружины, что указывает на непрерывность друг друга.

5) Теперь вам нужно просто идентифицировать другой одиночный терминал, который может быть ориентирован где-то между двумя вышеупомянутыми терминалами, представляющими треугольную конфигурацию.

6) В большинстве случаев центральным выводом этой треугольной конфигурации будет полюс вашего реле, Н/З уже идентифицирован, и, следовательно, последним будет Н/О контакт или вывод вашего реле.

Следующее моделирование показывает, как типичное реле может быть подключено к источнику постоянного напряжения на его обмотках, а сетевая нагрузка переменного тока — на его замыкающих и размыкающих контактах. с указанным напряжением и проверив сторону Н/О с помощью счетчика на непрерывность..

Вышеупомянутая простая процедура может быть применена для идентификации любого реле, которое может быть вам неизвестно или не обозначено.

Теперь, когда мы тщательно изучили, как работает реле и как идентифицировать выводы реле, было бы также интересно узнать подробности о наиболее популярном типе реле, которое в основном используется в небольших электронных схемах, и о том, как подключите его.

Если вы хотите узнать, как спроектировать и настроить каскад релейного драйвера с использованием транзистора, вы можете прочитать это в следующем посте:

Как сделать схему драйвера транзисторного реле

Типичная схема контактов реле китайского производителя

Как подключить клеммы реле

На следующей схеме показано, как вышеприведенное реле может быть подключено к нагрузке, например, когда катушка находится под напряжением. , нагрузка срабатывает или включается через свои нормально разомкнутые контакты и через подключенное напряжение питания.

Это напряжение питания, последовательное с нагрузкой, может соответствовать характеристикам нагрузки. Если нагрузка рассчитана на потенциал постоянного тока, то это напряжение питания может быть постоянным, если предполагается, что нагрузка работает от сети переменного тока, тогда это последовательное питание может быть 220 В или 120 В переменного тока в соответствии со спецификациями.

Почему так важно наличие диода в катушке реле

Всякий раз, когда в цепи используется реле, вы могли заметить выпрямительный диод или конденсатор, обязательно подключенные параллельно катушке реле.

Этот диод называется обратноходовым диодом или диодом свободного хода. Это в основном введено для защиты транзистора драйвера от опасной обратной ЭДС катушки реле.

Вы, наверное, задавались вопросом, почему на катушке реле всегда виден диод? В следующем разделе объясняется, почему обратный ход или обратный диод так важны для катушки реле.

Ответ кроется в захватывающих, но потенциально разрушительных свойствах катушек индуктивности.

Мы знаем, что катушки индуктивности, как и конденсаторы, хранят электрический ток (DC) внутри своей обмотки. Чем больше обмотка, тем больше количество постоянного напряжения, которое она хранит.

Катушка реле также является катушкой индуктивности, которая имеет значительно большее число витков в обмотке, и поэтому ее способность накапливать постоянное напряжение пропорционально огромна.

Когда транзистор реле включен, реле также включается и сохраняет рассчитанное значение постоянного напряжения в своей обмотке.

Теперь, как только транзистор выключается, потенциал на катушке реле снимается. В этой ситуации постоянное напряжение, хранящееся внутри катушки реле, должно каким-то образом выйти наружу. Он пытается разрядиться через все, что с ним связано. Это известно как обратная ЭДС реле, которая может иметь обратное напряжение, которое во много раз превышает фактическое напряжение постоянного тока, подаваемое на катушку реле.

Поскольку управляющий транзистор соединен с реле, эта большая обратная ЭДС пытается проникнуть через эмиттер/коллектор транзистора. Слово «обратный» используется потому, что эта обратная ЭДС имеет отрицательную полярность. Будучи отрицательной полярности, эта обратная ЭДС пытается пройти через эмиттер к коллектору, вызывая мгновенное повреждение транзистора.

Чтобы нейтрализовать указанную выше обратную ЭДС, к катушке реле всегда подключается обратный диод или диод обратного хода. Этот диод может быть простым диодом 1N4007 для большинства реле (до 30 ампер).

Пока реле остается включенным через управляющий транзистор, диод остается смещенным отрицательно и не влияет на работу реле. Однако, когда реле выключено, диод смещается в прямом направлении из-за обратной ЭДС, выбрасываемой из катушки реле.

Эта обратная ЭДС теперь находит легкий путь через диод, смещенный в прямом направлении, и замыкает диод. Таким образом опасная обратная ЭДС катушки реле нейтрализуется и замыкается накоротко через диод, который полностью защищает управляющий транзистор от любого возможного повреждения.

Если диод недоступен, можно также использовать электролитический конденсатор большой емкости. Конденсатор может работать таким же образом. Это обеспечивает обратный путь короткого замыкания для обратной ЭДС и защищает транзистор от повреждения.

Что делать, если управляющий транзистор не используется, а реле работает напрямую от источника питания?

Даже в этом случае обратный диод должен быть подключен к катушке реле.
