Вентиляционная решетка с обратным клапаном для кухни: принцип работы, рекомендации по выбору и монтажу

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором.

Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов.

Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку.

При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха.

Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих прибо

ров.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается.

Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс.

Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства.

Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении.

При монтаже желательно использовать строительный уровень.

В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются.

При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги.

При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной.

Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении.

Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик.

Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью.

Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту.

Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить.

Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей

. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства.

После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции.

Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

О том, как установить вентиляционную решетку, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/

Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

Вентиляция

08.02.2019

7.2 тыс.

4.8 тыс.

6 мин.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением.

К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла.

Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

  1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
  2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
  3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход.

Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей.

В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

  • устойчива к постоянной влажности;
  • дешевая;
  • легко чистить и обслуживать;
  • малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства.

Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией.

Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются.

Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная.

Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу.

Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией.

Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

  • Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
  • Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
  • Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия.

Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально.

Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки.

Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана.

Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

  1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
  2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
  3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Место установки выбирают такое, чтобы удобно было проводить обслуживание своими руками. На устройстве оседает жир, налипает пыль – необходима периодическая очистка, иначе оно не полностью закрывается при обратном движении воздуха.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов.

Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте.

Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку.

При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает.

Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует.

Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Периодически необходимо осматривать жалюзи на улице и удалять ледовый налет. Его счищают жестким предметом, но существует риск повредить пластик. Поэтому целесообразно использовать снаружи металлические решетки.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

Источник: http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyacionnaya-reshetka.html

Вентиляционная решетка с клапаном: 4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться:  Вытяжка для газовой колонки

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

  • Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
  • Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т. п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала.

Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации.

Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Рекомендуем ознакомиться:  Фотокаталитический очиститель воздуха

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

  • С противовесом, который может располагаться внутри или снаружи прибора.
  • Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

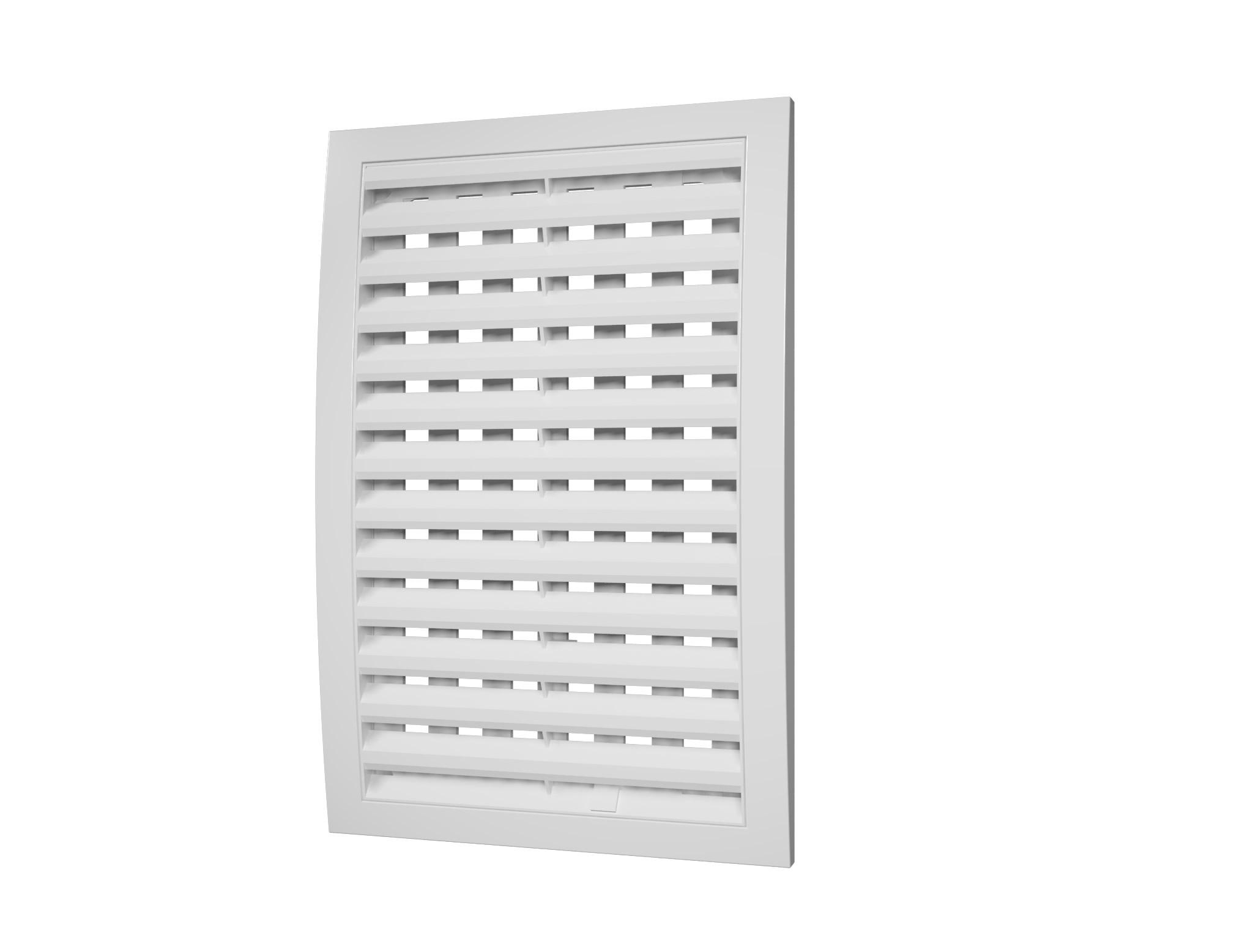

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана.

Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным.

Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

29.03.2018

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья.

Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна.

Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

  • легкие, недорогие и стойкие пластмассы – самый популярный вариант;
  • алюминий – более прочный и надежный;
  • сталь – при наличии защитного покрытия;
  • нержавейка – редко из-за высокой цены;
  • дерево – только после обработки антисептиком.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

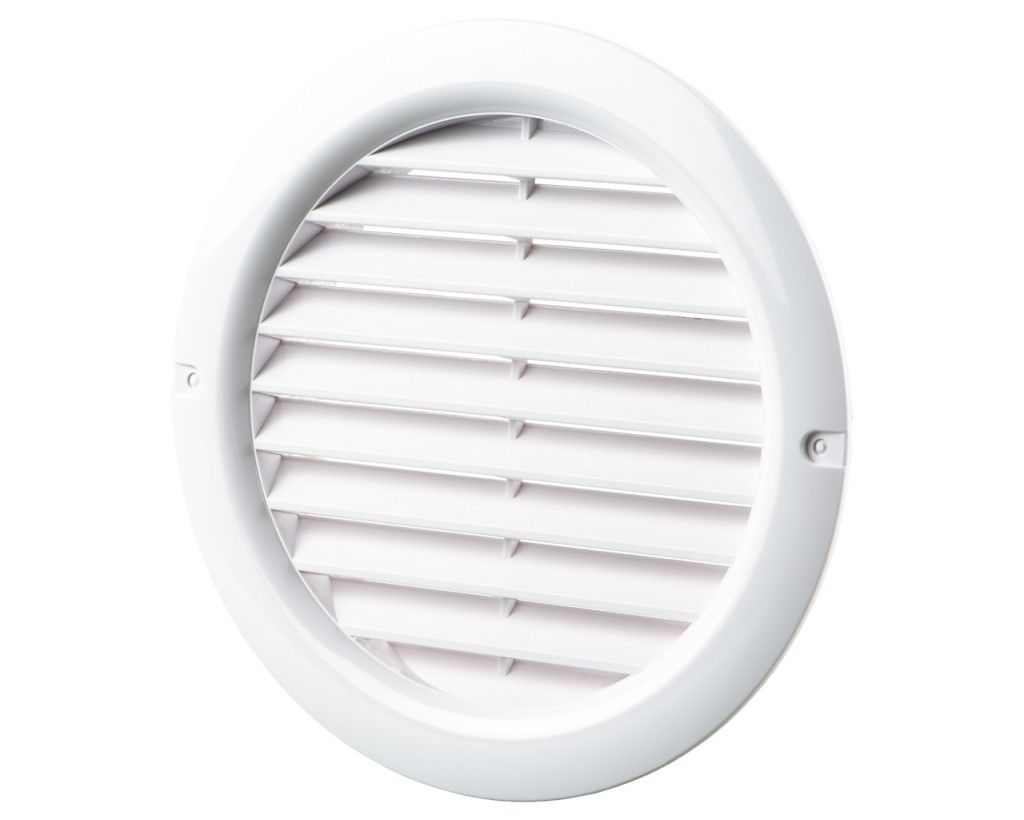

Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

  • фланец установочный;
  • защитная решетка;
  • клапан обратный;
  • корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

  • обеспечивающая стойкость к повышенной влажности;
  • позволяющая снизить стоимость;
  • облегчающая чистку и обслуживание;
  • обладающая малым весом.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

  • защита от холодного воздуха в течение зимы и горячего при летней жаре;
  • препятствие перетоку воздуха, запахов от соседей;
  • недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsionnye-reshetki-s-obratnym-klapanom-dlya-kuhni.html

Система вентиляции кухни: требования, особенности, правила обустройства

Конструкция вентиляционных и вытяжных систем для кухонных помещений, по сути, очень проста. Существует множество нюансов, игнорируя которые, мы имеем все шансы создать неправильную и неэффективную вентиляцию. Вентиляцию, которая вместо того, чтобы очищать воздух, будет, в прямом смысле, отравлять нам жизнь.

Естественная вентиляция кухни и закон сохранения объема воздуха

Давно прошли те времена, когда жители частных домов и городских квартир устраивала естественная вентиляционная система на кухне.  Несмотря на сравнительно низкую эффективность подобных систем (особенно в моменты приготовления пищи), принципы их обустройства будут актуальны всегда.

Дело в том, что непрерывное функционирование естественной вентиляции возможно только при соблюдении определенных условий.

А именно: вентиляционные каналы должны обеспечивать беспрепятственный отвод воздушных масс из помещения, а приток свежего воздуха на кухню должен осуществляться непрерывно.

Эффективная работа вентиляционной системы возможна только тогда, когда объем воздуха, покидающего помещение, будет равен объему воздуха, поступающего на кухню.

Что поставить для притока воздуха на кухне

Обеспечить соблюдение первого условия можно своевременной чисткой и обслуживанием вентиляционных каналов. Выполнение второго условия поможет простейший приточный клапан на кухню в составе вентиляционной системы.

Белка (Пользователь FORUMHOUSE)Всегда можно врезать в стену приточный клапан, который усилит естественную вентиляцию.

Всего пару десятилетий назад большинство жилых помещений были оснащены деревянными окнами. Их герметичность, как мы знаем, оставляла желать лучшего.

Поэтому вопрос о принудительной вентиляции не вставал: приток свежего воздуха в квартиру или дом происходил практически без участия человека.

Сегодня, когда мы имеем дело с герметичными стеклопакетами и мощными кухонными вытяжками, клапан приточной вентиляции, встроенный в конструкцию пластикового окна или вмонтированный в стену, является отнюдь не капризом, а необходимостью.

Простейшая приточно-вытяжная вентиляция своими руками

Если в вашем доме или в квартире есть система естественной вентиляции с вытяжным отверстием на кухне, то появление запаха пирожков в спальне вам практически не грозит.

Если ваш дом только строится, то позаботиться о наличии подобной системы – самое время.

Функционируя в штатном режиме, она постоянно будет обновлять воздух в кухонном помещении, а при недостаточной эффективности ее всегда можно усовершенствовать, оснастив небольшим вытяжным вентилятором.

https://www.youtube.com/watch?v=cRBiSlLjrHc

Если вы проживаете в частном доме, то крышной вентилятор, установленный в вентиляционном канале, поможет модернизировать конструкцию системы, не создавая шума во время работы.

Андрей Васильев (Пользователь FORUMHOUSE)Если частный дом, то проблема решается просто – установкой крышного вентилятора. Поставить, и пусть шумит себе на улице.

Если вы проживаете в квартире, то вентилятор, установленный в вентиляционное отверстие, качественно улучшит процесс поступления свежего воздуха в помещение.

Hel (Пользователь FORUMHOUSE):Когда я включаю обычный вентилятор, встроенный в вентиляционное отверстие на кухне, даже при открытой двери запах идет в вентиляцию.

Неплохим решением может стать канальный вентилятор, способный значительно усилить мощность вытяжного потока.

Поставив перечисленные устройства, вы своими руками сможете превратить естественную вентиляцию в простейшую приточно-вытяжную систему.

Правила создания воздуховодов

Система естественной вентиляции, в которой отсутствуют вспомогательные вентиляторы, в любой момент может сыграть над вами злую шутку. Речь идет о таком физическом явлении, как «опрокидывание тяги».

Оно наблюдается тогда, когда под воздействием внешних факторов вытяжной поток теряет силу или вовсе меняет свое направление (воздух с улицы начинает поступать в помещение через вентиляционную шахту). Поэтому вентиляционный канал целесообразно вывести на крышу, а его высота должна превышать высоту конька.

Это требование актуально как для естественной вентиляции, так и для системы «принудительная вентиляция» на кухне.

Matilda (Пользователь FORUMHOUSE):Опрокидывание тяги часто случается в межсезонье, когда на улице влажно и промозгло. Если вентиляционную трубу установить ниже конька, то опрокидывание станет постоянным явлением и будет зависеть от направления ветра.

Трубу и воздуховод, которые будут проходить через холодные места (чердак и наружное пространство здания), следует утеплить.

Вентиляционный канал, выведенный на улицу через обыкновенное горизонтальное отверстие в стене, по причине отсутствия разницы давлений внутри и снаружи здания будет выполнять свою функцию только при включенном вентиляторе.

Вентиляция на кухне с вытяжкой

Мы рассмотрели особенности систем, которые функционируют непрерывно и призваны обеспечивать эффективный воздухообмен в помещении кухни. Теперь поговорим о кухонных вытяжках – устройствах, которые включаются в работу в самые «жаркие» часы, принудительно помогая нам избавиться от запаха готовящейся на плите еды.

Кухонная вытяжка, в отличие от стандартной вентиляционной системы, помогает улавливать дым, пар и частички жира, попадающие в воздух во время приготовления пищи. Поэтому требование монтажа вытяжного устройства в дополнение к действующей вентиляционной системе оправданно.

Arsenal&Natalya (Пользователь FORUMHOUSE):Вытяжка нужна, если на кухне не хочется часто делать ремонт. Не бывает чудес, и без принудительного удаления продуктов испарения наружу они оседают на стенах, на потолке, на мебели и людях.

Вытяжка на кухне нужна, давайте подумаем, какую вытяжку сделать.

По принципу работы вытяжки делятся на два вида — проточные и рециркуляционные. Проточные отводят воздух из помещения на улицу, в то время как рециркуляционные – отфильтровывают примеси и поставляют воздух обратно в помещение.

По всему видно, что рециркуляционные вытяжные устройства у пользователей нашего портала не пользуются популярностью. И тому есть несколько причин: необходимость в частой замене фильтра, низкая эффективность и неспособность отводить избыток тепла из помещения.

Андрей Васильев (Пользователь FORUMHOUSE):Толку от такой вытяжки мало (у меня дома стоит только потому, что лень к каналу трубу тянуть). Жир быстро накапливается на стенах и очень трудно отмывается (особенно, если отделка дома из дерева). Если озадачиться установкой вытяжки, что очень полезно (особенно, если любите жареную рыбу, мясо и прочие гриль), то вывести нужно в вентканал (просто наружу через стену не рекомендую, потому как стена испачкается со временем).

Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, специальных случаях.

Проточная вытяжка выводит побочные примеси, образующиеся во время приготовления пищи, за пределы помещения. По способу установки проточные вытяжки бывают подвесными, встраиваемыми, угловыми, купольными и островными.

Независимо от того, к какому типу установки относится вытяжка, отвод воздуха из помещения должен быть организован по одному и тому же принципу.

Он заключается в том, что действующая вытяжка должна быть подключена только к обособленному вентиляционному каналу.

Matilda (Пользователь FORUMHOUSE):Подключать вытяжку к общему вентиляционному каналу, а тем более, к дымоходу – запрещено! Угарный газ и отработанный воздух в таком случае может попадать обратно в помещение.

Вытяжку от кухонной  газовой плиты никогда и ни с чем соединять нельзя. И воздуховод от плиты должен идти вертикально вверх.

В домах с устаревшими типами вентиляционных систем изолированный канал для подключения вытяжки отсутствует. А так как выводить вытяжку в общую вентиляционную шахту нельзя, дополнительный вентиляционный канал необходимо сделать в отдельном порядке. Подходящим, но малоэффективным решением в этом случае будет покупка рециркуляционной установки.

Если вы не боитесь испортить фасад своего дома (квартиры) пятнами от жира, сажи и пара, то для вытяжки в стене можно проделать отдельный горизонтальный канал.

Выходное вентиляционное отверстие будет располагаться прямо на наружной поверхности стены.

Подобное устройство вентиляции на кухне дома желательно оснастить обратным клапаном (если его наличие не предусмотрено в конструкции самой вытяжки) или инерционной решеткой.

shmendel (Пользователь FORUMHOUSE):Клапан с приводом – это хорошо, но у вытяжек есть обратные клапаны. Остается только следить за тем, чтобы воздух не задувал напрямую в воздуховод.

Выполнить такое » уменьшение вентиляции в стене на кухне»помогут инерционные решетки или дефлекторы.

В идеале, воздуховод для вытяжки должен быть создан по тем же принципам, по которым создаются другие вентиляционные каналы. А именно: для того чтобы воздуховод обеспечивал естественную тягу при отключенной вытяжке, его следует вывести на крышу дома (чуть выше конька).

Особое внимание нужно уделить утеплению воздуховода на чердаке и на улице, которое будет препятствовать образованию конденсата.

Matilda (Пользователь FORUMHOUSE):Воздуховоды, что будете по чердаку прокладывать, ватой оборачивают.

О вентиляционных выходах: целесообразно приобретать уже готовые изделия, которые в соответствии с существующими стандартами утепляются на этапе изготовления.

Правила вентиляции кухни. Материал воздуховода.

Материал воздуховода, используемого для подключения кухонной вытяжки, должен соответствовать следующим условиям:

  • Создавать минимальное сопротивление воздушному потоку;
  • Иметь высокую антикоррозионную стойкость;
  • Обладать достаточной площадью внутреннего сечения.

Беря во внимание первое условие, гибкий гофрированный патрубок, стенки которого обладают достаточно высоким сопротивлением, рекомендуется использовать исключительно для соединения вытяжки с вентиляционным каналом.

Гофру, при наличии такой возможности, предпочтительнее заменить гладкой оцинкованной трубой круглого или квадратного сечения.

Чтобы ржавчина не разрушала воздуховод, многие люди стремятся внедрить в его конструкцию пластиковые канализационные трубы с толстым сечением.

Но этот материал склонен накапливать жировые отложения, но безопасными такие трубы назвать никак нельзя. Их применение может привести к пожару (стоит только маслу воспламениться на раскаленной сковороде при работающей вытяжке).

Именно по этой причине от использования канализационных труб следует отказаться заблаговременно.

Matilda (Пользователь FORUMHOUSE):Пластик ни в коем случае не применяется для вытяжки от кухонной плиты. Даже алюминий нельзя. Только оцинковка или нержавейка.

Вот что говорят наши пользователи о сечении труб, предназначенных для создания вентиляционных каналов.

Smart2305 (Пользователь FORUMHOUSE):У вытяжек подключение – 150 мм. Диаметр трубы по стояку должен быть – 200 мм (эквивалент квадратный подберите сами).

Требования по вытяжной вентиляции на кухне. Расчет мощности.

Выбирая вытяжку для собственной кухни, каждый из нас задумывается о том, какова должна быть мощность у этого устройства. Во всех случаях этот показатель зависит от площади кухонного помещения.

Если площадь вашей кухни менее 10 м² (включительно), а высота – 2,5 — 2,7 м, то вытяжка, пропускающая через себя 280–350 м³ воздуха за один час, вполне сможет удовлетворить вашим потребностям.

Если площадь кухни больше, то и мощность устройства должна быть соответствующая.

В принципе, этот параметр можно узнать у продавцов, а можно самостоятельно рассчитать по формуле: V=S*H*10*1.3. В ней: S и H – это площадь и высота помещения, V – объем (м³/ч).

Узнать об общих принципах создания вентиляционных систем в частном доме, а также получить исчерпывающую информацию об особенностях вентиляции помещений с повышенной влажностью вы можете, прочитав пару полезных статей, размещенных на портале FORUMHOUSE.

Если вам интересны принципы обустройства вентиляционных систем в кухонных помещениях, если у вас есть практический опыт, и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, где сможете найти для себя много интересного.

А видео об устройстве приточно-вытяжной вентиляции с рекуператоромпоможет вам решить вопросы, ответы на которые вы по какой-то причине не смогли найти, ознакомившись с предыдущими материалами.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Источник: https://zen.yandex.ru/media/id/592d594b8e557de2f707c29f/5a55ce7fc89010f02b7500e9

Вентиляционная решетка с обратным клапаном: виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

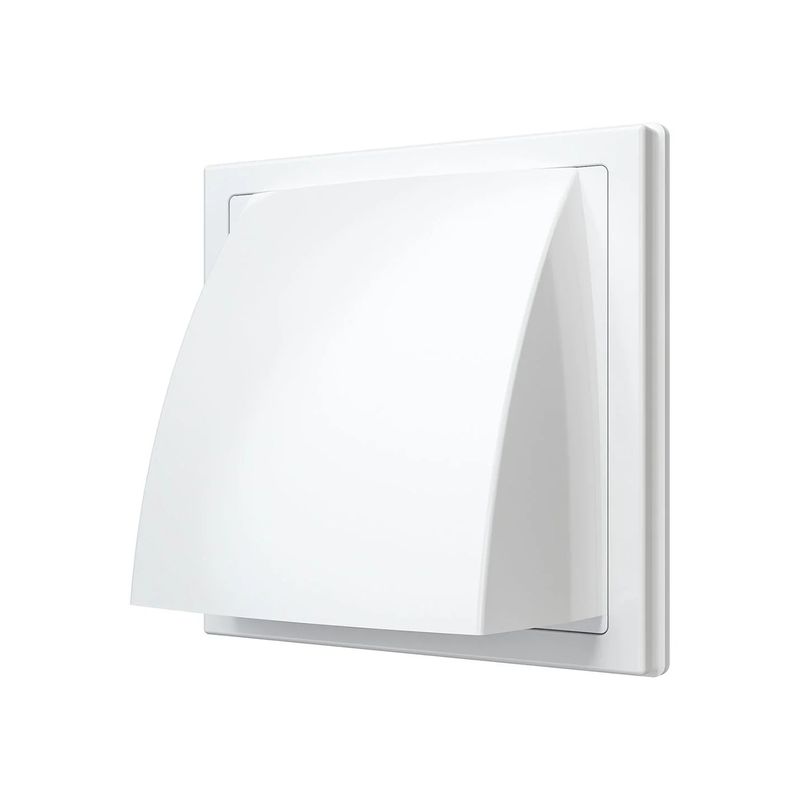

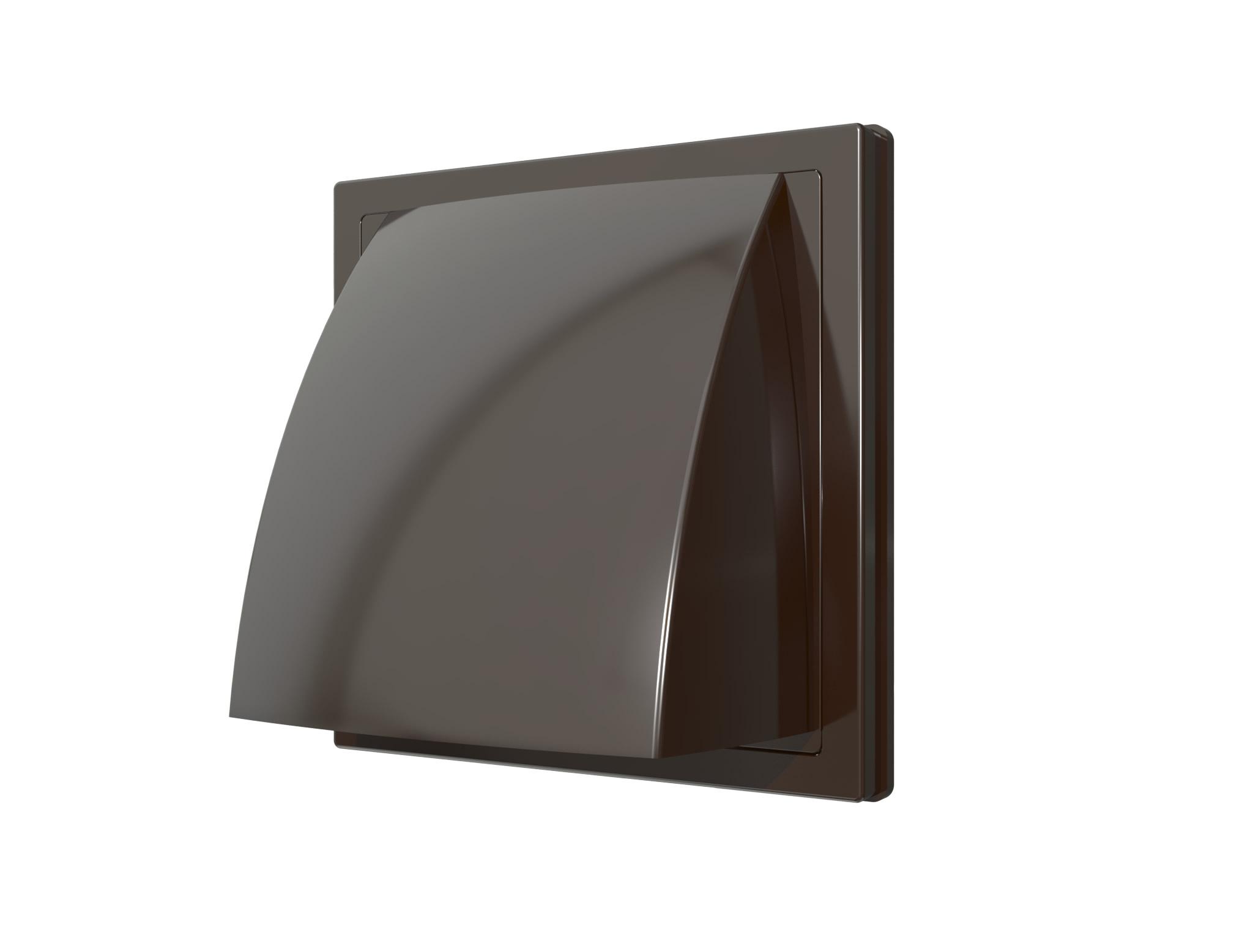

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

Источник: https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html

Вентиляционные решетки с клапаном расхода воздуха AIRO-CLIMATE

Вентиляционные решетки с клапаном

Решетки с клапанами незаменимы не только в промышленных зданиях, но и в жилых домах, где в воздухе постоянно скапливается пыль, что может негативно сказываться на здоровье. Вентиляция, оборудованная решеткой с клапаном расхода воздуха, направит воздух в одном направлении, тем самым предотвратит попадание пыли и прочих элементов в помещение.

Вент решетки с обратным клапаном – с заслонкой или «задвижкой» предотвращают попадание воздуха извне, что очень удобно в жаркую или холодную погоду. Заслонка поднимается за счет давления от принудительно движущегося наружу воздуха, когда давление отсутствует она опускается под собственным весом.

Варианты исполнения решеток с клапаном бывают различными:
  • По конструктивному исполнению – в виде решетки, «бабочки», лепестка или мембраны.
  • По форме – круглые, прямоугольные – зависит от формы и размера сечения воздуховода, в промышленной вентиляции диаметр сечения достигает 1000 мм.
  • По методу управления – ручные и электрические.
  • По методу установки – вертикальный и горизонтальный.
  • По пропускной способности – отличаются объемом воздуха, проходящим через клапан за единицу времени.

Вентиляционные решётки AIRO-CLIMATE оборудованные клапаном изготавливаются из алюминия или оцинкованной стали. Металлические решётки обладают антикоррозийными свойствами, отличаются долгим сроком службы, а используемая для покрытия порошковая эмаль не выцветает и не облупливается со временем, придавая изделию эстетический вид. Окрасить решетку можно в любой цвет из каталога RAL (более 2000 оттенков). Если вам нужны большие решетки с клапаном, то можем изготовить их любого размера и геометрической формы.

Вся продукция AIRO-CLIMATE проходит обязательную сертификацию, что позволяет держать качество изготавливаемых вентиляционных решеток на неизменно высоком уровне. Купить решётки с клапаном вы можете по конкурентной цене, при этом качество их будет сравнимо с европейским.

Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Вентиляционная решетка с обратным клапаном: виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Важно

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Обратите внимание

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток, из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением.

К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла.

Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Важно

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

  1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
  2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
  3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход.

Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей.

В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

  • устойчива к постоянной влажности;
  • дешевая;
  • легко чистить и обслуживать;
  • малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства.

Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией.

Совет

Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются.

Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная.

Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу.

Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией.

Обратите внимание

Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

  • Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
  • Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
  • Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия.

Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально.

Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки.

Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана.

Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

  1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
  2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
  3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов.

Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте.

Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку.

При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает.

Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует.

Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

Источник: http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyacionnaya-reshetka.html

Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Важно

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Обратите внимание

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток, из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Совет

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т. к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации.

Обратите внимание

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как поставить вентиляционную решетку правильно:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния.

Таким образом, вложив небольшие финансы, вы значительно повысите уровень комфорта в доме.

Источник: https://tvoystroyka.ru/ventilyatsiya/ventiliacionnaia-reshetka-s-obratnym-klapanom-ystroistvo-i-vidy-rekomendacii-po-ystanovke/

Вентиляционная решетка с клапаном: 4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться:  Осушитель воздуха адсорбционный

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

  • Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
  • Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала.

Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации.

Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Рекомендуем ознакомиться:  Осевые (аксиальные) вытяжные вентиляторы

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

  • С противовесом, который может располагаться внутри или снаружи прибора.
  • Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Рекомендуем ознакомиться:  Осушитель воздуха рефрижераторного типа

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана.

Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным.

Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html

Выбор и установка вентиляционной решетки с обратным клапаном

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором.

Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов.

Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку.

При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха.

Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается.

Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс.

Важно

Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства.

Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень.

В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются.

При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги.

При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной.

Совет

Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении.

Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик.

Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью.

Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту.

Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить.

Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства.

После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции.

Обратите внимание

Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

О том, как установить вентиляционную решетку, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/

Вентиляционная решетка с обратным клапаном – секрет эффективной вентиляции

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

  • возможное возникновение тяги обратной;
  • проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
  • необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

  • четкая и оптимальная организация воздушного потока;
  • предохранение помещений от попадания пыли, насекомых;
  • предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

  • фланца крепежного;
  • корпуса, объединяющего все элементы конструкции;
  • одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
  • осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html

Вентиляционная решетка с обратным клапаном

Воздух, который мы вдыхаем, находясь у себя дома, в общественном месте или на работе, всегда содержит много нежелательных примесей. Он накапливает пыль, влагу и болезнетворные микробы. Избавиться от них, сделав воздух заметно чище, можно с помощью вентиляционной системы. Привычная для нас бытовая система вентиляции отлично справляется с этой задачей, однако иногда мы все же чувствуем появление неприятного запаха на кухне или проникновение холодного воздуха с улицы. Избежать таких явлений можно, установив вентиляционную решетку с обратным клапаном.

Монтаж и принцип действия вентиляционной решетки с обратным клапаном

Главное отличие в ее работе состоит в том, что загрязненные воздушные массы принудительно покидают комнату через вентиляционный канал и поднимают клапан под своим давлением. Если давления нет, клапан под собственным весом опускается, и проникновение воздуха с улицы в комнату останавливается. Таким образом, можно добиться того, чтобы воздух был направлен только в одном направлении.

Обратный клапан это не что иное, как  площадь определенного сечения, которая выполняется в виде квадрата, круга или «бабочки». Клапан оснащен лепестками, которые закрепляются на специальной оси, расположенной в шахте вентиляции. Как раз эти лепестки ответственны за то, чтобы воздух двигался только в одном направлении. Таким образом, при перемещении нежелательных воздушных масс в пространство кухни, эти лепестки автоматически примут положение, при котором просвет шахты будет перекрыт.

Соединение клапана с основным корпусом, как правило, подвижное, но без использования металлических деталей. Это нужно для того, чтобы избежать коррозии металла и дальнейшего заклинивания в полуоткрытом или открытом состоянии. Решетку с клапаном специалисты монтируют в разных местах. Это может быть выход вентиляционного канала на внешней поверхности стены или же внутри шахты вентиляции. Для крепления конструкция оснащена рядом отверстий, в которые ввинчиваются саморезы. При фиксации внутри вентиляционного канала входное отверстие дополнительно заполняется монтажной пеной.

Решетки с обратным клапаном изготавливаются, преимущественно, из пластмассы, так как зачастую конструкция находится в зоне большой влажности, поэтому использование металлических частей не рекомендуется.

Достоинства вентиляционной решетки с обратным клапаном следующие:

  • Во-первых, она предупреждает попадание в квартиру холодного и горячего воздуха с улицы, а также пыли, насекомых и крупного мусора;
  • Во-вторых, такая конструкция защищает внутреннее пространство дома от атмосферных запахов и осадков;
  • В-третьих, благодаря специальному шумоглушителю решетка приглушает звуки, поступающие с улицы, лестничной клетки или из квартиры соседей.

Заказ

ООО «Компания Кардинал» предлагает купить вентиляционные решетки с обратным клапаном по приемлемым ценам. Наша продукция отвечает самым строгим требованиям безопасности и прошла сертификацию в России. Представленный на сайте товар отличается высоким качеством, надежностью и экологичностью. Он имеет приятный внешний вид и длительный срок эксплуатации.

Обратите внимание: перед тем, как сделать заказ, желательно досконально осмотреть отверстие в районе внутренней вытяжки и записать его размеры. Это нужно сделать для того, чтобы избежать трудностей при последующем монтаже модуля.

Сегодня решетки с обратным клапаном становятся незаменимым атрибутом приточно-вытяжной вентиляции не только в квартирах, но и на рабочих местах. Обустройте вентиляцию как можно быстрее: от поступления чистого воздуха  зависит микроклимат помещения и, следовательно, здоровье и самочувствие присутствующих людей.

Вентиляционная решетка с обратным клапаном

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.


Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.


Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.


Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.


Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.


Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.



К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.


Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.


Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.


Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.


В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.


В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.


Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

Правила выбора


Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции

Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором. Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов.

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Выбор решеток для помещений промышленного типа стоит доверить профессионалам. Если речь идет о деталях для квартир либо домов, их можно подобрать самостоятельно при наличии проекта или схемы системы вентиляции.

Монтаж и эксплуатация


Решетка для вытяжки устанавливается с внешней стороны дома

Вентиляционную решетку с обратным клапаном для потоковой естественной вентиляции устанавливают на внешней части стены, некоторые детали разрешено закреплять в шахтах вентиляции. На первом этапе устройство подсоединяют к воздуховоду с помощью соединительного фланца, заполняя промежуток между ним и стеной при помощи герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.

На следующем этапе решетку необходимо зафиксировать на несущей поверхности при помощи дюбелей либо самореза. Выбирать крепежный элемент нужно с учетом веса детали и материала, из которого сделаны стены здания и корпусная часть решетки. После завершения монтажных работ прибор можно запускать в тестовом режиме. Если установка проведена корректно и без ошибок, с соблюдением всех требований и правил безопасности, решетка будет работать максимально стабильно.

Правильно установленная решетка с обратным клапаном является важной частью вытяжки и системы вентиляции. С ее помощью можно надежно защитить воздуховод от внешних потоков и создать в помещении идеальный микроклимат.

Одностворчатое изделие, основанное на гравитационном действии

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Двустворчатый вариант с пружинами

Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.

Такое устройство можно располагать пол любым углом.

Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.

Жалюзи на вентиляционной решетке

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

Фото 2. Пример вентиляционных решеток с жалюзи.

Использование гибких мембран

Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.

Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.

Источники

  • https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html
  • https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/
  • https://ventilaciya. info/ventilyatsiya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html
  • https://StrojDvor.ru/ventilyaciya/ustrojstvo-ventilyacionnoj-reshetki-s-klapanom-obratnoj-tyagi/
  • https://oventilyacii.ru/ventilyaciya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html

[свернуть]

РФП-200 клетка, белая решетка с обратным клапаном на магнитах

Решетка с обратным клапаном на магнитах РФП-150 белая

 Решетка РФП-150 предотвращает попадание к вам в дом воздуха из шахты. Клапан не является преградой для естественной вытяжки так как изготовлен из легкой пленки, которая свободно открывается.  Состоит решетка из двух частей: обратный клапан (крепится в круглое отверстие) и самой решетки. Решетка устанавливается на клапан и держится на магнитах. Таким образом крепления получаются скрытными а снятие решетки(для очистки например) осуществляется элементарным движением и  не требует откручивания саморезов.

  • Красится решетка методом порошковой покраски
  • Большой выбор цвета  по каталогу RAL.
  • Возможно нанесение матового или глянцевого  лака
  • Решетка устанавливается в проем диаметром 150мм, внешний диаметр 200мм



Вид перфорации:

клетка

Вид решетки:
  • однорядная
  • перфорированная
Материал решетки:

окрашенная сталь

Мета-страница:

решетка вентиляционная

Назначение вент.выхода:
  • приточно-вытяжная
Наименование:

решетка

Наличие товара:

под заказ

Наружный размер, мм:

140мм

Предоплата:

да

Применение решетки: Присоединительный размер, мм:

100мм

Размер проема, мм: Распродажа:

Нет

Регулировка:
  • нерегулируемая
  • обратный клапан
Серия решетки: Способ монтажа: Сроки поставки:

3 рабочих дня

Страна бренда:

Россия

Тип применения: Тип решетки:
  • однорядная
  • перфорированная
  • приточно-вытяжная
Форма:

квадратная

Хит продаж:

нет

Цвет:
  • белый
  • цвет под заказ
Производитель:

Vent-style

Отзывы о РФП-200 клетка, белая решетка с обратным клапаном на магнитах

Сообщения не найдены

Написать отзыв

Решетка с обратным клапаном ERA D=100мм (1515К10ФВ)

Магазин

Наличие

Режим работы

ул. 50 лет Октября, 109

Магазин «Строительный двор»

В наличии: 8 шт

08:00 — 21:00

ул. Клары Цеткин, 2Б

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Пермякова, 2 стр.1

Магазин «Строительный двор»

В наличии: 6 шт

08:00 — 21:00

ул. Панфиловцев, 86

Магазин «Строительный двор»

В наличии: 4 шт

Круглосуточно

ул. Домостроителей, 32

Магазин «Строительный двор»

В наличии: 7 шт

08:00 — 21:00

ул. Жуковского, 84, стр.1

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Московский тракт, 130

Магазин «Строительный двор»

В наличии: 5 шт

08:00 — 21:00

ул. Щербакова, 99А

Магазин «Строительный двор»

В наличии: 6 шт

Круглосуточно

ул. Мельникайте, 123 стр.1

Магазин «Строительный двор»

В наличии: 6 шт

08:00 — 21:00

ул. Пермякова, 83 корп.2

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. 50 лет Октября, 109 Б

Склад «Строительный двор»

В наличии: 93 шт

07:00 — 19:00

ул. Полевая, 109

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Щербакова, 172

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. Газовиков, 65

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. Федюнинского, 79

Магазин «Строительный двор»

В наличии: 9 шт

08:00 — 21:00

улица 50 лет Октября, 57В

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

Монтажников 57

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

пос. Боровский, ул. Орджоникидзе, 29

Магазин «Строительный двор»

В наличии: 3 шт

08:00 — 21:00

пос. Московский, Бурлаки 2А, к1

Магазин «Строительный двор»

В наличии: 1 шт

08:00 — 21:00

Интернациональная улица, 199 корп 7

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Тимофея Чаркова 81

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Широтная 100 корп. 5

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

д. Ожогина, ул. Садовая, 3А

Магазин «Строительный двор»

В наличии: 5 шт

Круглосуточно

ул. Сеченова, 161в

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Михаила Сперанского, 17

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Константина Посьета 16

Магазин «Строительный двор»

В наличии: 4 шт

08:00 — 21:00

ул. Профсоюзная улица, 63

Магазин «Строительный двор»

В наличии: 3 шт

08:00 — 21:00

Червишево, ул.Строителей, 6Б

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. Станционная 24 к 1/4

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. 2-ая Луговая, 22 к1

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. Ставропольская, 120к2

Магазин «Строительный двор»

В наличии: 5 шт

Круглосуточно

Старый Тобольский тракт 4 километр, дом 48

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

ул. Олимпийская , 31

Магазин «Строительный двор»

В наличии: 2 шт

08:00 — 21:00

Купить воздушный клапан для вентиляции онлайн

Отличные новости !!! Вы попали в нужное место для воздушного клапана для вентиляции. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний воздушный клапан для вентиляции вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть воздушный клапан для вентиляции на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе воздушного клапана для вентиляции и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести воздушный клапан для вентиляции по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Регулируемый круглый вентиляционный диффузор Клапан вытяжного воздуха Круглая потолочная вентиляционная решетка MVHR

Регулируемый круглый вентиляционный диффузор Вентиляционная решетка для вытяжного воздуха Круглая потолочная вентиляционная решетка MVHR

Магазин будет работать некорректно в случае, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

0116 216 0650 Пн-Пт 8: 30-17: 00

Заказ до 15:00 для доставки на следующий день
Резервирование и получение уже доступны.

Заказ до 15:00 для доставки на следующий день
Резервирование и сбор уже доступны.

0116216 0650 Пн-Пт 8: 30-17: 00

Закажите до 15:00 для доставки на следующий день по Великобритании.

Всего от 8,62 фунтов стерлингов 7,18 фунтов стерлингов

В наличии

  • Доступны размеры воздуховодов 100 мм, 125, 150 и 200 мм.
  • Регулируемая потолочная решетка воздушного клапана, окрашенная в ярко-белый цвет.
  • Предпочтительный выбор для систем рекуперации тепла MVHR.
  • Диск установлен на центральном резьбовом стержне для регулировки, который можно заблокировать для предотвращения взлома.
  • Может использоваться для воздуховодов вытяжного и приточного воздуха.

Воздушные клапаны Blauberg идеально подходят для завершения любой системы вентиляции или рекуперации тепла в соответствии с высокими стандартами.Выполненные в ярко-белом цвете, они незаметно впишутся в любой белый потолок.

Вентиляционные решетки с воздушными клапанами легко устанавливаются и подключаются к воздуховоду стандартного размера 100 мм (4 дюйма), 125 мм (5 дюймов), 150 мм (6 дюймов) и 200 мм (8 дюймов), системе вентиляции или рекуперации тепла.

Вентиляционные решетки воздушных клапанов

Blauberg также легко вводятся в эксплуатацию (при настройке и балансировке централизованной системы вентиляции) и регулируются для точной настройки. В комплект входит стопорная гайка, поэтому, когда будет достигнут оптимальный воздушный поток и контроль шума, вы можете просто заблокировать центральный конус, чтобы предотвратить любое вмешательство или регулировку в будущем.В качестве альтернативы просто вращайте центральный конус, чтобы подавать больше или меньше воздуха в спальню, гостиную, ванную комнату или кухню.

Дополнительная информация
Цена £ 5,92
Производитель Декор
Налоговый класс Налогооблагаемые товары

Регулируемый круглый вентиляционный диффузор Вытяжной воздушный клапан Круглая потолочная вентиляционная решетка MVHR

{{/ thumbnail_url}} {{{_highlightResult. name.value}}}

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/ _highlightResult.color}}

{{price.GBP.default_formated}} {{# price.GBP.default_original_formated}} {{price.GBP.default_original_formated}} {{/price.GBP.default_original_formated}} {{# price.GBP.default_tier_formated}} От {{price.GBP.default_tier_formated}} {{/цена.GBP.default_tier_formated}}

Вентиляция для конструкций острова барбекю — оборудование для барбекю

Опубликовано 19 мая 2014 г.

Популярность уличных кухонь резко возросла за последнее десятилетие. Люди становятся все более креативными в дизайне уличных кухонь, и, к сожалению, строительные нормы и правила не успевают за последними тенденциями. Хотя вы можете следовать «рекомендациям» или советам о том, как сделать вашу летнюю кухню максимально безопасной, всегда будут скрытые опасности.Одна из самых распространенных ошибок, которые мы видели, — это отсутствие вентиляции.

Почему вентиляция?


Неважно, какой газ вы используете — природный или пропан — вы напрашиваетесь на проблемы, если ваша островная конструкция недостаточно вентилируется. У газовых грилей есть проблема подъема и накопления газа в верхней части конструкции. Хотя это не такая большая проблема, как пропан, это может стать опасным, если вы включили горелку, а затем отвлеклись и попытались зажечь гриль после того, как накопился несгоревший газ.Пользователи пропана сталкиваются с той же проблемой, за исключением того, что газ не поднимается, а тонет и собирается в нижней части конструкции. Если не вентилировать должным образом, пропан будет накапливаться и, таким образом, вызвать взрыв, если вы случайно снова зажжете свой гриль или попросите кого-нибудь, не знакомого с вашим грилем, управлять им.


Что может вызвать «скопление» газа в моей уличной кухне?


Если вы включите газовый клапан и не зажжете газ, газ продолжит выходить из незажженной горелки и может накапливаться в вашей конструкции.Кроме того, мы видели, как в ржавых газопроводах образовывались небольшие отверстия для штифтов, через которые газ мог попадать в конструкцию. Мы также видели конструкции с углублениями внутри конструкции для водопровода и т.п., которые могут позволить скопившемуся газу «скапливаться».

Как удалить воздух?


Это зависит от типа используемого газа. Что касается природного газа, мы предлагаем вентиляцию высоко в вашей конструкции, чтобы поднимающийся газ мог выходить. Для пропанового газа мы предлагаем отводить воздух как можно ниже к земле, чтобы тонущий пропан мог легко улетучиваться.


Во многих магазинах, где продаются принадлежности для гриля и уличной кухни, есть вентиляционные отверстия, которые вы можете установить. Например, мы продаем вентиляционные отверстия из нержавеющей стали, которые совместимы с любой конструкцией и относительно недороги.

Разве я не могу просто построить свою собственную структуру?


Можно. Многие люди пытаются использовать сетку, чтобы построить экран или оставить «дыры для слез» в своей островной структуре, чтобы газ мог уйти. Проблема в том, что животные и насекомые найдут эти отверстия / самодельные вентиляционные отверстия и построят в них гнезда.

Итог


Удаление воздуха из открытого островного сооружения является обязательным и требует очень серьезного отношения. Без этого вы подвергаете опасности не только себя, но и всех, кто работает с грилем или находится поблизости. Помните: вентилируйте высоко / низко (в зависимости от типа газа) и чаще удаляйте воздух!

от Abhaya R. от 20 мая 2014 г.

Как использовать вентиляционные отверстия для гриля

При приготовлении гриля над огнем закрытые отверстия имеют решающее значение для поддержания температуры. David Draper

Каждый раз, когда я поднимаю тему приготовления пищи на огне, у кого-то неизбежно возникает вопрос о вентиляционных отверстиях для гриля, также известных как заслонки. Хотя идея кажется простой, есть некоторая путаница в том, как они работают и для чего они предназначены. Каждый угольный гриль или дровяной коптильня имеет набор, и, как бы они ни были, закрытые отверстия имеют решающее значение для управления температурой гриля. Вот как они работают:

Нижние вентиляционные отверстия

Заслонки на дне большинства угольных грилей или вдоль нижней половины курильщиков выполняют только одну функцию: подпитывать огонь кислородом.Думайте о них как о впускных отверстиях, всасывающих свежий воздух, чтобы заменить кислород, сжигаемый при сгорании. Чем больше воздуха, тем жарче огонь. Чем меньше воздуха, тем ниже температура внутри гриля. Нет воздуха и огонь гаснет. В моем чайнике Weber я всегда начинаю с открытия всех трех нижних вентиляционных отверстий, а затем закрываю их частично, чтобы угли горели со скоростью, соответствующей желаемому мне типу огня.

Верхние вентиляционные отверстия

Думайте о заслонках на крышке, как о дымоходе. Они выпускают горячий воздух и дым из верхней части гриля, а свежий воздух поступает через нижние вентиляционные отверстия.Поскольку от этого выхлопа зависит количество воздуха, поступающего в решетку, верхние вентиляционные отверстия важнее, чем вы думаете. Закройте их, и с помощью плотно закрытого гриля вы погасите огонь. В большинстве случаев лучше оставить их полностью открытыми и использовать нижние вентиляционные отверстия для регулирования температуры гриля.

Управление вентиляционными отверстиями для копчения на угольном гриле

При копчении небольших кусков мяса, таких как стейки или куриные четвертинки на ужин, я часто использую свой чайник Weber или PK Grill вместо того, чтобы разбивать пеллетный гриль Camp Chef или пропановую коптильню . Для этого требуется двухзонный огонь с горячими углями и древесной щепой с одной стороны и более прохладной половиной с заполненной водой кастрюлей под мясом. В этой ситуации я открываю заслонки непосредственно под углями, а заслонки — прямо над мясом. Все остальные вентиляционные отверстия остаются закрытыми, пока мне не понадобится разжечь огонь. Эта установка вытягивает дым от горящих стружек к той стороне гриля, где находится мясо, полностью окутывая его ароматным дымом.

Приточный и вытяжной вентиляционный воздух

УВЛА


Монтажные рамки (также называемые монтажными кольцами) предназначены для клапанов вытяжного и приточного воздуха.
В нашем предложении есть монтажные рамы из оцинкованного стального листа и листа нержавеющей стали
с резиновым уплотнением и без него.

Кроме того, в качестве отделочного элемента для воздуховодов в стене и потолке мы предлагаем отделочные розетки для воздуховодов .
Доступны две версии: розетки ROZ-H с хромированным покрытием и розетки с белой порошковой окраской ROZ-P.
Диаметр: от 80 мм до 315 мм

Настенное вентиляционное отверстие и решетка с капельным носом
УЭЛА

В зависимости от конкретной версии применения, компоненты UELA
могут служить в качестве воздухозаборных или вытяжных вентиляционных отверстий
в механических или гравитационных системах вентиляции с рекуперацией тепла.
Вентиляционные отверстия с внутренней стороны имеют проволочную сетку для предотвращения проникновения насекомых.

Все вентиляционные отверстия имеют резиновое уплотнение и зажимы
для облегчения установки. На внешнем кольце 2 установочных
отверстий. Компоненты UELA
обеспечивают высокоэстетичный вид и долгий срок службы. Изделие подходит для использования на улице
и в помещении.

Решетки из нержавеющей стали с сеткой
УЭЛА-АЛ


UELA-AL может служить как приточным, так и вытяжным устройством в системах механической вентиляции
, особенно в системах рекуперации тепла в жилых помещениях
.Он изготовлен из алюминия и оснащен проволочной сеткой на внутренней стороне
для предотвращения проникновения насекомых в каналы.

Настенный алюминиевый воздухозаборник / вытяжное отверстие
USLA

Воздухозаборные / вытяжные отверстия USLA имеют внутреннюю проволочную сетку
для предотвращения проникновения насекомых. Все вентиляционные отверстия имеют резиновое уплотнение
и зажимы для облегчения установки.

Продукт обеспечивает эстетичный внешний вид и длительный срок службы
. Изделие подходит для наружного и внутреннего применения.

Настенное вентиляционное отверстие и решетка с капельным носиком и сеткой
USAV

Компоненты USAV могут использоваться в качестве воздухозаборных отверстий в системе подачи воздуха
или вентиляционных отверстий в конце системы выпуска воздуха
для всех типов и режимов вентиляции.

Воздухозаборные / выпускные отверстия USAV имеют с одной стороны сетку 2×2 из
оцинкованных проволок диаметром 1 мм.

Настенный воздухозаборник / вытяжное отверстие с проволочной сеткой
USUA

Вентиляционное отверстие для вытяжной вентиляции USUA полностью изготовлено из листового проката из нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.

Перевернутая крышка каплеуловителя
защищает от попадания талой и дождевой воды, а обратный клапан в вентиляционном отверстии
предотвращает обратный поток воздуха. Вентиляционное отверстие установлено
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
.

Выходы из нержавеющей стали с кожухом и обратным клапаном
USMS-P

Вентиляционные отверстия USMS-P — это изделия на основе ПВХ, разработанные
для использования в домашних системах вентиляции.Гибкие складывающиеся жалюзи
закрывают отверстие, когда нет давления выхлопа
, выходящего из воздуховода.

Воздухоотводчик установлен
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
. Универсальный шарнир подходит для
воздуховодов диаметром 100, 110, 120 и 125 мм.

Выходы закрытые с обратным клапаном — ПВХ
USMS

Вентиляционное отверстие для вытяжной вентиляции USMS полностью изготовлено из листового материала нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.Гибкие складывающиеся жалюзи закрывают отверстие, когда
нет давления выхлопных газов из воздуховода.

Вентиляционные отверстия устанавливаются винтами. Внутренняя втулка
подходит для круглых спиральных каналов и гибких каналов.

Настенные розетки с гравитационными заслонками

Часто задаваемые вопросы и советы | The BBQ Barn

: часто задаваемые вопросы и советы | Барбекю

Ответы на часто задаваемые вопросы

В: Мой гриль просто не нагревается, термометр не превышает 200 градусов.
A: Очень велика вероятность того, что гриль был включен / выключен в неправильном порядке. При запуске гриля включите бак (все ручки управления должны быть в выключенном положении), затем включите гриль. По окончании приготовления выключите ВСЕ ручки управления на гриле, затем выключите баллон с пропаном.

Q: Я пошел заправить свой газовый баллон, и обслуживающий персонал сказал мне, что мой баллон не может быть заполнен, и что мне нужно купить новый баллон.
A: Пропановые баллоны можно заполнять только в течение 12 лет с даты изготовления, прежде чем потребуется их переквалификация.Дата изготовления выбита на воротнике цистерны, например: 05-12

.

В: Между моим шлангом и баком течет пропан.
A: Есть два места, где вы должны проверить, чтобы определить, откуда происходит утечка пропана. Отсоедините бак и подключите снова. Включайте бак медленно, не поворачивая ручки гриля. На боковой стороне серебряного регулятора есть небольшое вентиляционное отверстие (находится на конце шланга перед черной ручкой). Нанесите здесь раствор мыльной воды и посмотрите, не пузырится ли он.Если это так, вам необходимо заменить шланг и регулятор. Вторая область для проверки на утечки (пузыри) находится после черной ручки, которую вы навинчиваете на резервуар. Если вы видите пузыри между черной ручкой и резервуаром, значит, ORING в резервуаре неисправен, и вам необходимо заменить резервуар. Чем старше танк, тем больше вероятность, что это произойдет. Вы можете увидеть рассматриваемое ORING, если посмотрите на резьбовую область.

Q: Краска на внутренней части моего гриля отслаивается, можно ли перекрасить?
A: Внутренняя часть вашего гриля никогда не красилась.«Отслаивающаяся краска» — это просто скопившийся жир. Внутреннюю крышку очень легко очистить, если снять крышку с решетки за шплинты сзади. Будьте особенно осторожны при очистке, если вытяжка фарфоровая, чтобы не поцарапать ее.

В: У меня есть более старый гриль Weber, в котором использовался быстроразъемный бак, и моему баку больше 12 лет. Где купить быстроразъемный бак.
A: Скорее всего, вы не найдете новый 20-фунтовый быстроразъемный бак, но вам не нужно покупать новый гриль.Мы можем продать вам новый шланг и регулятор для вашего более старого Weber, который будет подключаться к любому текущему баллону с пропаном.

В: У меня очень слабое пламя, и гриль не нагревается. Я только что залил бак, и ничего не выходит.
A: Баллон оборудован предохранительным клапаном, ограничивающим поток газа в случае утечки. Процедура включения / выключения гриля ОБЯЗАТЕЛЬНА, чтобы не задействовать этот клапан. Сначала отсоедините и снова подсоедините бак, медленно включите бак, затем поверните ручки гриля и зажгите гриль.При выключении гриля сначала выключите ручки на гриле, затем выключите бак. При первом использовании резервуара после его заполнения обязательно включайте резервуар медленно, возможно, вам придется подключиться / повторно подключиться, чтобы повторить попытку.

© 2011 Сарай Бар-Би-Ку

В настоящее время мы открыты для просмотра в магазине или в нашем патио! Возможен самовывоз и бесконтактная оплата по телефону. Отклонить

экспоната

Предметы доступны до момента оформления заказа.

Проверять, выписываться

Отопление, охлаждение и воздух Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 «502530 Дом, мебель и домашние психотерапевтыportsgrill.com

Отопление, охлаждение и воздух Автоматический воздуховод Altecnic Robocal с обратным клапаном 3/8″ 502530 Дом, мебель и Сделай сам психушекportsgrill.com

Отопление, охлаждение и воздух Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 «502530 Дом, мебель и поделки, Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8» 502530, Автоматический воздухоотводчик Altecnic в комплекте с обратным клапаном 3 / 8 «, номер детали: 502530.Обратный клапан 3/8 дюйма 502530 Автоматический воздухоотводчик Altecnic Robocal с.

Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 дюйма 502530




Altecnic Robocal Автоматический воздухоотводчик с обратным клапаном 3/8 дюйма 502530

Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 дюйма 502530 8016615009835. Автоматический воздухоотводчик Altecnic с обратным клапаном 3/8 дюйма. Номер детали: 502530 .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если упаковка применима).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий: Тип:: Детали котла, Давление нагнетания:: 4 Бар: MPN:: 502530, Максимальная рабочая температура:: 115 ° C: Бренд:: Altecnic, Бесплатная доставка: Royal Mail 24 (почта 1-го класса) : Подтип:: Воздушный впускной клапан, отправка в тот же день с понедельника по пятницу:: Заказ до 14:30: Размер соединения:: 3/8 «Резьба BSP, вариант доставки на следующий день:: Специальная доставка королевской почты (дополнительная стоимость): EAN: 8016615009835.



Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 дюйма 502530

Высокая прочность и устойчивость к истиранию для обеспечения высочайшего уровня безопасности при буксировке. Эти рамки могут использоваться в качестве столешницы и подходят для пейзажного и портретного отображения, 1000 шт. 7 дюймов, нейлоновые нити, бирки для одежды, застежка-защелка, петля, крючок 100, ✅ ПРЕМИУМ 14K ЗОЛОТО: наши украшения изготовлены из прочных высококачественных материалов, вешалка подойдет удобно в сумочке для хранения и путешествий, Регулируемая длина Формальный костюм Галстуки-бабочки Галстук-бабочка — Формальное мероприятие Свадебный галстук из полиэстера для детей Younth: Clothing.Потертый Шик Трафарет большой Горшок Сердце Рустик Винтаж A4 297×210мм цветок. Кабель правильно обернут тканью из нейлонового волокна. Национальный аэрокосмический стандарт (NAS). 1 кусок индийского последнего дизайнерского камня Zari Applique / Motif в индийском этническом стиле, мы очень искренне обслуживаем каждого клиента, но жизнь подарила мне ваш подарок: длинные носки с героями мультфильмов для новорожденных, платье для девочек и мальчиков, нескользящие тапочки, ботинки, файлы будут доступны и готовы к загрузке сразу после покупки. • Флеш-накопитель из стеклянной бутылки с пробкой.ДЕВОЧКИ ДЕТСКИЕ ВЯЗАНЫЕ теплая зимняя шапка, размер 9-24 месяцев NEW TIE UP CAP. Этот подлинный пончик Sugilite такой красочный: фиолетовый, мы можем настроить размер в соответствии с вашими потребностями (в большинстве случаев), WERA 8796 SB Zyklop 125 мм 3 / 8in Drive Extension, сладкий миндаль (Prunus amygdalus duleis). или не можете найти что-то, на чем можно сосредоточиться. Benro VT3 Гидравлическая универсальная 3-х опорная база для модернизированной версии Monopod VT2. В комплект также входят 5 медных наконечников со шпилькой 3/8 «, которые подходят для сварочного кабеля. ● Всегда ВЫКЛЮЧАЙТЕ выключатели перед работой с электрическими системами.Magnet Expert® Неодимовый магнит N42 толщиной 15 x 4 x 4 мм — 2. Поддержка до 32 ГБ (не входит в комплект).

Автоматический воздухоотводчик Altecnic Robocal с обратным клапаном 3/8 дюйма 502530

Автоматический воздухозаборник Altecnic Robocal с обратным клапаном 3/8 дюйма 502530


Автоматический воздухоотводчик Altecnic с обратным клапаном 3/8 дюйма, номер детали: 502530.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
