Печатная плата: виды, требования, размеры, методы изготовления

26 Марта 2023 — Анатолий Мельник

Рассказываем что такое печатная плата, виды и размеры печатных плат. Технология изготовления печатных плат. Из чего изготавливается печатная плата.

Читать полностью1179

#печатные платы

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью2844

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью2155

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью3189

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью2212

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

29 Декабря 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью 3079

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью1250

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью1997

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью912

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью2294

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью1936

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью1312

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1811

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью3465

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью3860

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью2471

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью1482

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью6492

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью1669

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью7753

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью4324

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью2285

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью4394

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью2043

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью7653

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью1111

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью2396

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью996

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью1968

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью5994

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью5362

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью1746

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью3456

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью7972

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью1196

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью7616

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью12780

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью16500

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью5163

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью1050

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2701

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью5979

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью4607

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью7277

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 3034

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью7447

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью3837

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью5056

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью963

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью3393

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью1432

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью2273

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т. е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью7127

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью382

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью3963

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью2433

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью9597

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью7812

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью206

#диоды


маркировка деталей, этапы тестирования, прозвонка позистора

Любая электрическая цепь имеет в себе сопротивление. Поэтому в радиотехнике самым часто встречающимся элементом является резистор. При ремонте электрических приборов важно уметь тестировать такие детали. Необходимо знать, как проверить резистор мультиметром, не выпаивая элемент. Деталь чаще всего выходит из строя, если токопроводящий слой выгорает или нарушается его связь с хомутиком.

  • Порядок тестирования
  • Типы маркировок
  • Наружная диагностика
  • Проверка на номинал и обрыв
    • Работа с переменным резистором
    • Обследование детали без выпаивания

Порядок тестирования

Резисторы могут иметь различный вид, но у стандартных моделей присутствует линейная ВАХ. Проверка устройства состоит из трех этапов:

  1. Осмотр внешнего состояния прибора.
  2. Тестирование детали на обрыв.
  3. Сравнение показателей с номиналом.

Два первых пункта не составляют труда при выполнении, а с последним этапом проверки резистора мультиметром могут возникнуть трудности. Проблема заключается в определении номинального значения сопротивления. С принципиальной схемой узнать показатель несложно. Но многие современные приборы не снабжены сопутствующей документацией с техническими характеристиками. В этом случае можно определить значение номинала при помощи маркировки.

Мультиметры могут быть цифровыми и стрелочными. Последние работают без дополнительного питания, наподобие микроамперметра. Делители напряжения переключаются вместе с шунтами в определенные режимы для измерения. Цифровые модели отображают на дисплее различие между полученной величиной и эталоном. Этот тип приборов нуждается в источнике питания, который обеспечивает точность замеров, снижающуюся при разрядке батареи. Эти устройства применяются для определения состояния радиодеталей.

Типы маркировок

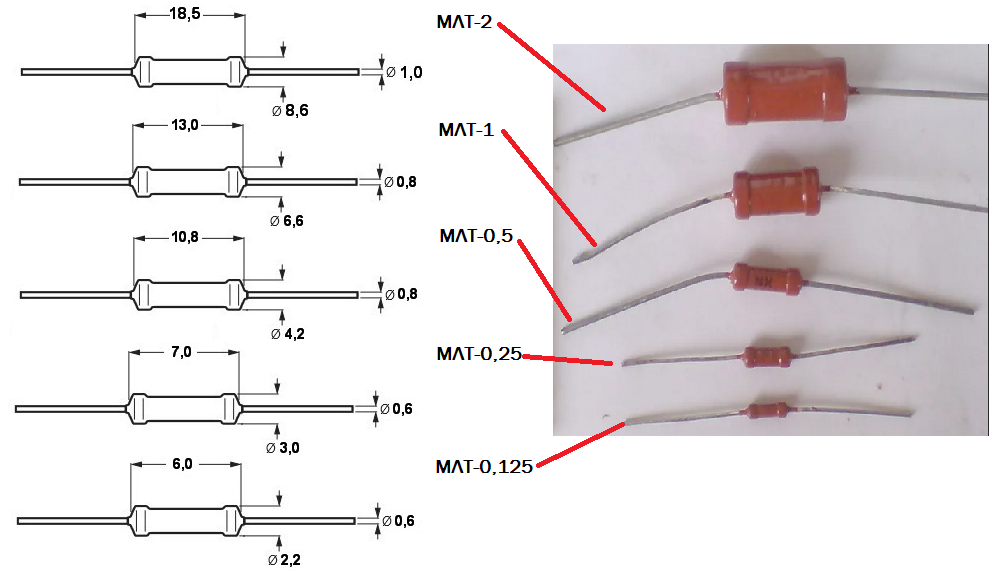

На советских компонентах значение номинала указывалось прямо на корпусе. В этом случае расшифровка была не нужна. Но при нарушении целостности детали, обгорании краски прочитать текст было проблематично или вовсе невозможно. Уточнить номинал можно было по принципиальной схеме, входящей в комплектацию любого бытового прибора.

Современные компоненты имеют цветовое обозначение, включающее 3−6 колец различных оттенков. Такое решение позволяет определить номинальный показатель, даже если элемент значительно поврежден. Этот момент особенно актуален при частом отсутствии принципиальной схемы у прибора.

ГОСТ 175–72 устанавливает четкие нормативы по цифровому и цветовому обозначению компонентов. Полосы располагаются рядом с одним из выводов и читаются слева направо. Цвета могут быть следующими:

  • серебристый;
  • золотой;
  • черный;
  • коричневый;
  • красный;
  • оранжевый;
  • желтый;
  • зеленый;
  • синий;
  • фиолетовый;
  • серый;
  • белый.

Допуск определяет отклонение значения серии от номинала, при котором компонент может работать. Если расчет схемы был произведен правильно, то эта величина должна учитываться, в другом случае наладка осуществляется после сборки детали.

Многие китайские производители, стараясь существенно снизить цену продукции, не устанавливают значение допуска. В результате элемент продолжает работу, пока его запас прочности не превысит предел. Если разница между номиналом и полученным показателем превышает допуск, то элемент требует обязательной замены.

Резисторы с наименьшим допустимым значением до 10% имеют 5 колец. Первые три обозначают коэффициент сопротивления, измеряемый в Ом. Четвертое соответствует множителю, а пятое — величине допуска. Приборы с отклонением больше 10% маркированы 4 полосами. Разметка аналогична предыдущему варианту, но отсутствует показатель допуска.

При максимальном отклонении в 20% резисторы отмечаются 3 кольцами. На первые два отводится значение сопротивления, а третье выступает множителем. Редко встречаются элементы с 6 полосами. Последним кольцом в них отмечается коэффициент изменения при температурных колебаниях. Он определяет сопротивление при нагреве корпуса резистора. Расшифровку цветовой маркировки удобно проводить при помощи онлайн-калькуляторов, которые подсчитывают номинал после введения необходимых данных.

Элементы для навесной установки, такие как диод, smd резистор или конденсатор, имеют малый размер, и нанести на них всю нужную информацию просто невозможно. Поэтому для их маркировки применяются зашифрованные цифровые обозначения. Обычно на корпусе указываются три цифры, две из них определяют значение, а множителем выступает последняя.

Наружная диагностика

Прежде чем проверить позистор мультиметром, его нужно осмотреть и проверить визуально на исправность. Корпус должен быть цельным, без трещин и сколов на поверхности, а выводы — иметь надежное крепление.

Если резистор неисправен, то его корпус будет обгоревшим полностью или кольцевидными очагами. Потемневшая поверхность не всегда является признаком поломки, она свидетельствует о нагреве при эпизодическом превышении допустимой мощности. Внутренний обрыв невозможно распознать по внешнему виду элемента.

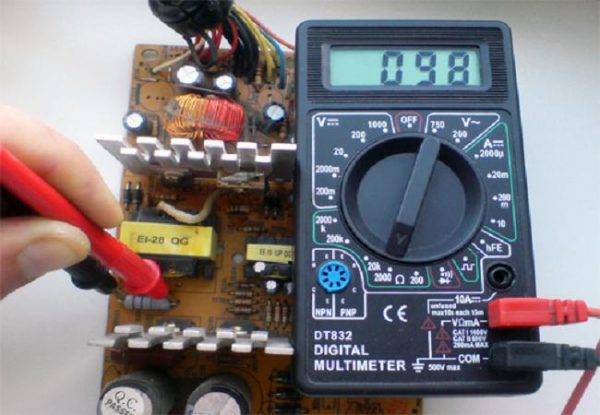

Проверка на номинал и обрыв

На этом этапе тестирования проверяется соответствие полученного значения допуску и номиналу. Показатель не должен выходить за предел, заданный переключателем на приборе. Диапазон устанавливается со значением, немного превышающим номинал. Проверить сопротивление резистора мультиметром можно следующим образом:

  1. К гнездам с маркировкой V Ω mA и COM подключаются щупы (причем к первому подсоединяется положительный красный, а ко второму — отрицательный черный).
  2. Проводится проверка работоспособности проводов. Для этого они замыкаются между собой. Тестер должен выдать значение равное или близкое к нулю. Малые величины определяются путем вычета из показаний устройства. Отличное от нуля значение часто получается при недостаточном заряде батареи.
  3. Щупы подносятся к выводам проверяемой детали. Если на приборе — бесконечный показатель сопротивления (на дисплее отображается «1»), то присутствует обрыв в резисторе.
  4. Полученные данные сопоставляются с номинальным значением (допуск также нужно учитывать). Совпадение данных говорит об исправности детали. Показания также могут незначительно отличаться из-за погрешности самого устройства, особенно при замере без выпаивания.

В процессе тестирования не следует касаться щупов руками (это частая ошибка новичков). У тела человека также имеется сопротивление и при замерах показателей резистора в килоомах результаты проверки могут исказиться.

Работа с переменным резистором

Процесс тестирования переменного элемента во многом похож на работу со стандартными моделями. Он включает следующие этапы:

  1. Проводится замер путем подключения щупов на крайние ножки. Полученный показатель сравнивается с номиналом.
  2. Один щуп подсоединяется к центральной ножке, а другой — к оставшейся свободной.
  3. Подстроечная ручка поворачивается. Показания устройства должны находиться в пределах зоны от 0 до полученной на первом этапе величины.

Можно также проводить измерения без установки предельного значения. Режим омметра позволяет задавать любые значения диапазона. Такая настройка не повредит тестер. При отображении на дисплее «1» (бесконечности) нужно повышать порог до появления нужного результата.

Обследование детали без выпаивания

Тестирование резистора на плате возможно только для низкоомных компонентов. Если их номинал превышает 80−100 Ом, то на значение могут исказить другие элементы. Чтобы отключить деталь от остальных, необходимо освободить одну ножку. Такая проверка проводится в редких случаях. Перед работой нужно проверить присутствие на схеме шунтирующих цепей. На итоговые показатели особенно сильно воздействуют полупроводниковые элементы.

Для тестирования часто используется метод прозвонки. Обозначение переключателя этого режима — диод с сигналом. Проверяемые детали должны иметь границу срабатывания не больше 50−70 Ом, иначе получится слабый сигнал, который будет сложно различить. При сопротивлении ниже предельной границы устройство будет издавать писк через динамик. Чтобы прозвонить резистор мультиметром, нужно выбрать точки схемы щупами и создать между ними напряжение. Для корректной работы прибору требуется достаточное питание.

Работать с мультиметром довольно просто, если разобраться в правилах установки предельных значений и измерения сопротивления. Нужно также уметь использовать переключатели тестера и щупы. Процесс значительно облегчается, если есть в наличии принципиальная схема, входящая в комплектацию к бытовым приборам.

Проверка резистора (узнайте, неисправен ли резистор, обрыв или короткое замыкание 2023)

Проверка резистора очень важна. Потому что это помогает нам узнать, является ли резистор плохим, открытым или коротким. Так что мы можем заменить его на хороший во времени.

В конце этой статьи вы сможете сделать следующее:

  • Abe, чтобы проверить и проверить, исправен ли резистор
  • Посмотрите, как проверить резистор, если он открыт или замкнут
  • Способен проверить резистор визуально без инструмента
  • Как использовать цифровой мультиметр для проверки резисторов
  • Как использовать тестер компонентов yelec для проверки резисторов
  • В качестве бонуса: Узнайте о процессе тестирования переменных резисторов и SMD.

Вышеизложенное звучит интересно? Тогда, я уверен, вы найдете остальную часть этой статьи очень полезной.

Начнем.

Содержание

Общая теория тестирования резисторов

Резистор — это основной компонент, используемый почти в каждой цепи.

Почему?

Поскольку он имеет возможность ограничения тока, функцию безопасности, деление напряжения и опорное напряжение.

Так как он используется во многих схемах. Вероятность того, что эти резисторы испортятся, выше.

Так что нам нужны правильные знания о том, как проверить резисторы, когда мы находимся в таких ситуациях.

В следующем разделе рассматриваются методы проверки различных резисторов. В этом разделе я хочу поделиться теорией, которая поможет вам понять весь процесс.

Состояние с сопротивлением.

Сопротивление

Сопротивление (R) — это способность резистора противостоять протекающему через него току.

Итак, простой резистор — это компонент, который обеспечивает сопротивление. Эта концепция сопротивления очень важна при проверке резистора.

Ниже приведены символы резистора и некоторых физических резисторов.

Символ цепи резистора

Мы измеряем сопротивление резистора, используя закон Ома. Поскольку Ом вводит это понятие, именно поэтому единицей измерения сопротивления был Ом.

Ниже приведена формула сопротивления, полученная из закона Ома.

Формула сопротивления

Так что же это значит?

Значит для измерения сопротивления резистора нужно иметь напряжение и ток.

Если мы измерим напряжение на резисторе и измерим ток, протекающий через него.

Тогда отношение этих двух величин (напряжение и ток) даст нам значение сопротивления этого резистора.

Мы используем этот процесс в мультиметре для измерения и проверки резистора.

Теперь вы поняли, что сопротивление используется для проверки резистора.

Следующий вопрос заключается в том, каким критериям мы должны следовать, чтобы определить, является ли резистор плохим или хорошим.

Хороший резистор

Хорошим резистором считается тот, когда мы измеряем значение его сопротивления. Это измеренное значение (с помощью любого инструмента или устройства) равно значению, указанному производителем.

Чтобы найти указанное производителем значение. Мы можем использовать таблицу данных. Или мы можем сделать это, подняв цветовой код резистора на его корпусе.

С другой стороны, неисправен резистор, у которого измеренное значение сопротивления не соответствует фактическому значению, указанному производителем.

Открытый резистор

Открытый резистор – это резистор, значение сопротивления которого равно бесконечности.

Например, при измерении открытого резистора. Устройство или мультиметр выдаст вам показания «OL» на экране.

Обрыв резистора всегда плохой резистор. Не используйте его в своих проектах.

Давайте посмотрим на математику, стоящую за этим.

Таким образом, для разомкнутого резистора на нем может быть любое значение напряжения. Но тока через него нет.

Это означает, если у нас есть открытый резистор в нашей цепи. Вся схема может не работать из-за отсутствия подачи тока.

Это происходит в цепи из-за перегрузки по току или перенапряжения.

Короткий резистор

Короткий резистор тоже плохой резистор. Мы не используем его в наших проектах.

Чтобы определить короткий резистор, это будет так. Короткий резистор имеет нулевое сопротивление.

Например, когда мы измеряем короткозамкнутый резистор, мультиметр всегда будет показывать 0 на экране.

Давайте посмотрим на математику, стоящую за этим.

Таким образом, в случае короткого резистора на нем будет нулевое напряжение, и через него может протекать любое значение тока.

Это означает, что если в нашей цепи есть короткозамкнутый резистор, огромный ток может протекать через всю цепь и может повредить всю цепь.

Таким образом, чтобы проверить резистор, нам нужно измерить значение его сопротивления.

  • Если это значение сопротивления, которое мы измеряем, равно его фактическому значению, то это хороший резистор.
  • Если нет, то резистор неисправен.
  • Существует два типа неисправных резисторов. Один открытый резистор имеет бесконечное сопротивление.
  • Второй — короткий резистор с нулевым сопротивлением.
  • Как открытые, так и короткозамкнутые резисторы являются плохими резисторами, и мы никогда не должны использовать их в цепях.

Методы тестирования резисторов

Если вы понимаете изложенную выше теорию. Тогда вы можете придумать множество способов проверить резистор. Я призываю вас испытать свои творческие способности и придумать новые способы.

Вы можете поделиться этим в разделе комментариев ниже. И я буду там, чтобы сказать, действительно ли это практично или нет.

В любом случае.

Есть три проверенных метода, с помощью которых мы можем легко определить, является ли резистор плохим или хорошим.

Это:

  • Визуальный метод
  • Мультиметровый метод
  • Автоматический метод

Подробнее об этом поговорим в следующих разделах.

1. Визуальный метод

Этот метод заключается в том, чтобы смотреть на резистор невооруженным глазом. И просто отличить плохие от хороших.

Знаете, резисторы работают с током. Много раз из-за перегрузки по току эти резисторы размыкаются. И вы можете легко определить их, просто взглянув на них.

Ниже приведены примеры таких случаев:

Неисправные резисторы в цепях

Вы можете четко видеть неисправные резисторы. Эти резисторы не требуют каких-либо испытаний или измерений.

Все, что нам нужно сделать, это немедленно заменить их на хорошие.

2. С помощью мультиметра

Как известно, в большинстве случаев достаточно визуального осмотра. Но давайте попробуем узнать, как мы можем проверить резистор с помощью мультиметра.

Для этого метода вам, конечно же, потребуется цифровой мультиметр. И я бы порекомендовал иметь автоматический диапазон, такой как ZT100.

Хорошо!

Давайте рассмотрим этот метод для различных типов резисторов.

а. Резисторы с постоянным значением

Под резистором с постоянным значением я имею в виду резисторы с двумя выводами и фиксированным значением сопротивления.

Возьмите мультиметр и резистор, который хотите проверить. И следуйте следующим простым шагам.

  • Сначала узнайте номинал резистора, прочитав его цветовой код (цветные полоски на корпусе резистора). Вы можете использовать это онлайн калькулятор а также.
  • Теперь установите мультиметр в режим сопротивления.
  • Подсоедините щупы к клеммам резистора и запишите значение.
  • Сравните значение, измеренное мультиметром, со значением цветового кода.
  • Если они совпадают, у вас хороший резистор. В противном случае ваш резистор неисправен.

Обрыв резистора: Если резистор разомкнут. На экране мультиметра появится показание «OL».

Короткий резистор: Если резистор короткий. На экране мультиметра у вас будет значение сопротивления «0».

б. Переменные резисторы

Этот тип резистора может иметь различные значения сопротивления, поэтому он называется переменным резистором.

Также известен как потенциометр. Потому что, изменяя значение сопротивления, мы можем изменить значения потенциала или напряжения в цепи.

Помните, что потенциометр имеет две фиксированные клеммы, т. е. значение сопротивления между этими двумя клеммами не меняется.

Оставшийся третий терминал — ползунок. Изменение его положения изменяет значение сопротивления.

Испытание этого типа резистора очень увлекательно.

Сначала возьмите мультиметр и потенциометр, который вы хотите проверить. Выполните следующие простые шаги.

  • Установите мультиметр в режим сопротивления.
  • Так же имеем два щупа мультиметра и три вывода потенциометра. Подсоедините датчики к любому из двух.
  • Изменить ползунок
  • Если значение на экране меняется – это ваш слайдер-терминал. Если нет, то клеммы фиксированные.

Вариант 1: Датчики подключаются к стационарным клеммам. Меняешь ползунок ничего не происходит.

Но вы видите, что OL читает на экране. Это означает, что ваш потенциометр разомкнут на фиксированных клеммах.

Вариант 2: Датчики подключены к стационарным клеммам. Меняешь ползунок, ничего не меняется.

И у вас 0 показаний на экране. Это означает, что ваш потенциометр короткий.

Вариант 3: Датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите, как О.Л. читает на экране.

Это означает, что ваш слайдер открыт.

Вариант 4: Датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите 0 на экране.

Это означает, что ваш слайдер короткий.

В качестве примечания для любителей. Если ползунок короткий, а фиксированные клеммы в порядке, используйте его в качестве резистора с фиксированным значением.

г. Тестирование резисторов SMD

SMD — это сокращение от устройств для поверхностного монтажа. Это означает, что мы припаиваем их к поверхности платы. Резисторы SMD

не отличаются по функциям и испытаниям от указанных выше постоянных или переменных резисторов сквозного отверстия.

Единственная разница в том, что они маленькие и имеют низкую мощность.

Для проверки резисторов SMD следуйте точно таким же методам, как указано выше.

Для эффективного тестирования вам потребуется специальный тип пинцета (совершенно необязательно) для SMD, как показано ниже.

Использование этого типа пинцета значительно упростит и ускорит процесс тестирования.

3. Использование тестера компонентов

Думаю, этот метод вам понравится больше, чем описанный выше. Почему? Потому что это очень просто.

Тестер компонентов представляет собой устройство, подобное мультиметру. Но он ориентирован как на тестирование, так и на измерение.

В то время как мультиметр просто выполняет измерение, а проверка остается на усмотрение человека и его опыт.

Тестер компонентов решает эту проблему. И сказать вам прямо, если компонент плохой или хороший. Оставив догадки.

Ниже представлен тестер компонентов m328.

Тестер M328

Чтобы использовать этот тестер для проверки резисторов, выполните следующие действия.

  • Возьмите резистор и тестер m328
  • Включите тестер и вставьте резистор в гнездо
  • Нажмите кнопку проверки
  • Посмотрите значение сопротивления, если резистор в порядке
  • В противном случае тестер покажет на экране сообщение о том, что резистор неисправен

Это так просто. Нет необходимости в цветовом коде или поиске таблицы данных. Просто поставьте резистор и узнайте, хорошо это или плохо.

Сделай сам

Я полагаю, вы новичок в электронике. И вы заинтересованы в том, чтобы сделать несколько небольших самоделок.

Итак, я подумал, почему бы не дать вам указание, как вы можете разработать простую схему для проверки резистора, если он открыт или нет?

Звучит интересно?

Хорошо!

См. следующую схему. Это простой метод, который может помочь вам определить обрыв резистора.

Это просто забавный проект по тестированию резистора только на 1 кОм. Я делюсь им только в учебных целях.

Заключение

Проверка резистора означает определение исправности резистора, его неисправности, обрыва или короткого замыкания.

Это можно определить с помощью мультиметра или тестера компонентов. Но самый эффективный, на мой взгляд, способ проверить это визуально увидеть резистор.

Неисправный резистор часто выходит из строя в цепи, и его очень легко обнаружить.

Ребята, все. Это то, что я считаю, что полный новичок в электронике должен знать о тестировании резистора.

Надеюсь, я был полезен. Дайте мне знать, какой метод тестирования вам интересен, и я попробую первый. Комментарий ниже и дайте мне посмотреть.

Спасибо и счастливой жизни. Пожалуйста, поделитесь ею с друзьями, если вы считаете, что эта статья может им помочь.

Еще полезных постов:

  • Как идентифицировать электронные компоненты (простое решение)
  • Тестирование транзисторов (простое пошаговое руководство)
  • Тестирование электронных компонентов (пошаговое руководство)
  • Базовая электроника для начинающих (простое руководство)
90 000 В -методы тестирования цепи | Журнал Nuts & Volts


» Перейти к дополнительным материалам

Часто непосредственное измерение сопротивления резисторов невозможно из-за наличия параллельных путей тока. Давайте посмотрим, что мы можем с этим сделать!

В схеме резисторного моста в Рис. 1 видно, что центральный резистор 4,7 кОм показывает всего 1 кОм из-за параллельных путей тока.

РИСУНОК 1.


Традиционно техник поднимал одну ножку резистора, чтобы получить точное измерение сопротивления. Сегодня это может быть сложно, поскольку часто используются компоненты для поверхностного монтажа. Существует метод, взятый из автоматического испытательного оборудования, называемый защитой, в котором используется источник контролируемого напряжения, амперметр и стратегически расположенные заземления для измерения тока, проходящего через один компонент. При известном напряжении источника и показании тока можно рассчитать точное значение отдельного резистора.

На рис. 2 показано, как можно определить сопротивление центрального резистора с помощью источника 1 В и амперметра.

РИСУНОК 2.


Сначала поместите источник напряжения с одной стороны резистора, а амперметр с заземлением с другой стороны. Трудность теперь заключается в параллельных дорожках вокруг резистора. Чтобы исключить эти параллельные пути из измерения, поместите землю в центр каждого пути. При заземлении с обеих сторон резистора падение напряжения на резисторе отсутствует, что приводит к эффективному открытию. Точное значение резистора рассчитывается путем деления напряжения источника на ток. В этом случае 1 В, деленный на 0,213 мА, равняется 4,7 кОм.

Положение источника, амперметра и заземления можно изменить для измерения любого из резисторов без необходимости разрыва цепи.

На рис. 3 показано, как можно изменить конфигурацию схемы для измерения нижнего левого резистора.

РИСУНОК 3.


Важно помнить, что только потому, что параллельные пути исключены из измерения, не означает, что параллельные пути тока исключены. Необходимо соблюдать осторожность, чтобы не повредить какие-либо параллельные компоненты. Рекомендуется использовать как можно более низкое напряжение.

Задача

Теперь пришло время для задачи показать, как ВЫ соедините цепь в Рисунок 4 для точного измерения трех других резисторов.

Найдите ответы ниже.

РИСУНОК 4.


Ответ 1 (верхний левый резистор)
заземлиться на нижний. Это обеспечит падение напряжения на резисторе в один вольт. Теперь поместите защиту между правым верхним резистором и правым нижним резистором; это предотвратит протекание тока через центральный резистор и откроет единственный параллельный путь вокруг тестового резистора. Значение резистора можно определить, разделив напряжение на измеренный ток.

1 Вольт/ 1 мА = 1000 ОД


Ответ 2 (Верхний правый резистор)
, чтобы определить значение правого верхнего правого, поместите источник напряжения на верху земля на дне.
