Роторное бурение скважин – способы и технология

Роторное бурение скважин представляет собой один из видов вращательного бурения. Суть заключается в том, что породоразрушающий инструмент, расположенный внутри скважины, приводится в действие за счет электродвигателя или газотурбинного оборудования.

Роторное бурение наиболее распространенный метод, так как достаточно эффективен и прост в применении. Чаще всего он используется для бурения разведочных и эксплуатационных нефтяных скважин, однако, за счет компактности, применяется и для создания скважин с водой на частных участках

Технология роторного бурения впервые была применена в США в начале 1880-х годов, и с тех пор претерпевала незначительные изменения, положительно сказавшихся на её эффективности. В частности, совершенствовались породоразрушающие инструменты, изобретались новые промывочные жидкости, повышалась прочность отдельных элементов. Кроме того, совершенствовалась и сама технология бурения, за счет чего данный метод и является сейчас одним из основных способов создания забоя и почти полностью заменил стандартный ударный метод.

Обо всем, что нужно знать о роторном способе бурения – далее в статье.

Оборудование для роторного бурения скважин

Несмотря на кажущуюся простоту, нефтяная, газовая или любая другая скважина требует довольно внушительного списка оборудования. Без любой из этих частей работа установки невозможна. В перечень элементов, необходимых для осуществления роторного бурения, входит:

• вышка;
• буровая установка;
• ротор;
• буровые поршневые насосы;
• вертлюг;
• талевая система;
• система очистки жидкостью.

Вертлюг – это элемент, через который промывочная жидкость попадает в колонну. Он подвешен на один крюк талевой системы. Кроме этого, в неё входит кроноблок и блок.

Система очистки промывочной жидкостью также состоит из ряда элементов:

• вибросита;
• желоба;
• гидроциклонов

Роторный способ бурения скважин часто требует мобильности конструкции, поэтому её часто размещают на специальных платформах.

Роторное бурение скважин: плюсы и минусы

Бурение скважин роторным методом очень распространенно. Он имеет огромное количество преимуществ перед стандартным ударным способом:

1. Скорость. Бурение роторным способом производится значительно быстрее ударного.
2. Универсальность. Спектр применения метода гораздо шире, так как за счет применения различных долот можно работать с разными видами грунтов.
3. Размер. Вся установка занимает относительно немного места в отличие от конструкций для ударного метода.
4. Мобильность. За счет малых габаритов, установку можно разместить на подвижной платформе.

Вращательное роторное бурение скважин, тем не менее, имеет и некоторые ограничения.

Так, в зависимости от грунта и пород, следует подбирать соответствующие долота.

Наличие очень твердых объектов на пути пролегания скважины может стать помехой, если не использовать специальное породоразрушающее оборудование.

Кроме этого, проблему представляет:

1. Глинистый раствор. Он нередко вызывает проблемы при исследовании пластов, а также не всегда является рентабельным в некоторых случаях.
2. Невозможность работы в зимнее время. Промерзлый грунт является серьезным препятствием для бурения роторным способом.
3. Мощность установки. Она напрямую зависит от ротора, который является уязвимым элементом системы.

В условиях промерзлых почв, предпочтительным вариантом является ударная методика. Разумеется, нефтяная или любая другая скважина будет буриться дольше, однако в итоге желаемый результат будет получен.

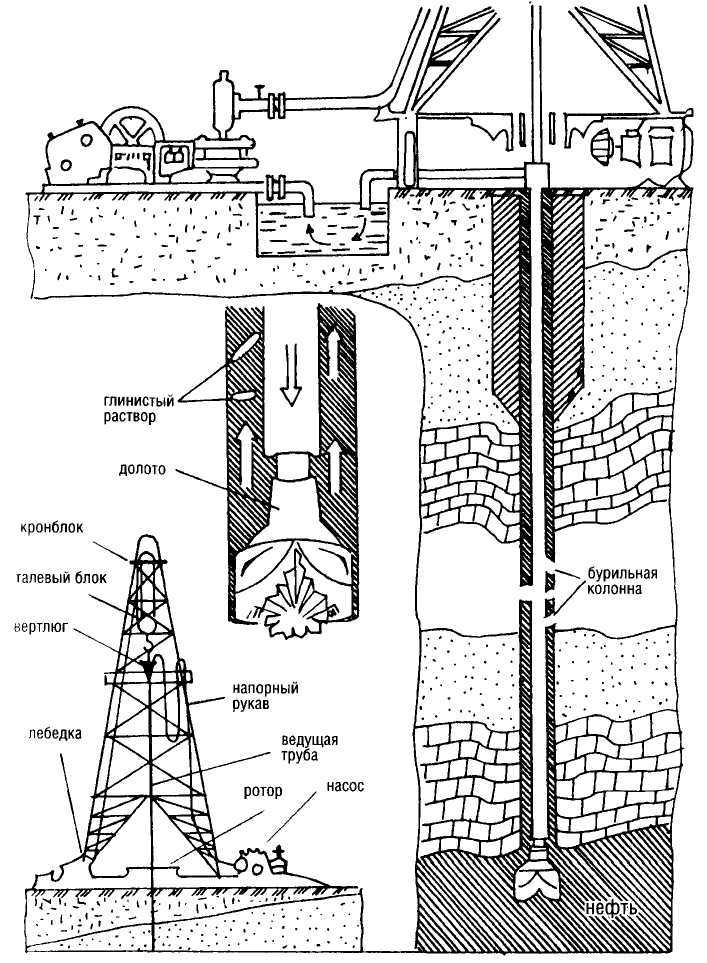

Принцип осуществления роторного бурения скважин

Несмотря на кажущуюся простоту технологии, принцип работы роторного оборудования довольно сложен. Сам ротор приводится в действие за счет приводного вала, который передает вращение от электродвигателя. Иногда используется двигатель внутреннего сгорания.

Само вращение принимают ведущие вкладыши ведущих вкладышей. Их сечение полностью аналогично сечению верхней рабочей трубы, которое по своей форме может быть абсолютно разным.

Основой для бурильной колонны являются специальные трубы. Именно между ними и породоразрушающим инструментом монтируются УБТ – утяжелённые бурильные трубы. За счет их огромного веса на долото оказывается достаточная для эффективной работы нагрузка.

Верхняя часть рабочей трубы подсоединяется к вертлюгу. По этой системе подается промывочная жидкость, которая попадает на забой через насадки долота – она нужна для поддержания работоспособности всей роторной бурильной установки.

Подъем или спуск обеспечивают свечи – несколько бурильных труб с длиной от 25 до 50 метров. Под действием нагрузки, которую обеспечивают утяжеленные бурильные трубы, долото и разрушает породу. За счет регулярно поступающей жидкости инструмент охлаждается, а параллельно с этим забой прочищается от шлама. Жидкость используют повторно после её очистки.

Обсадные трубы

Разумеется, нельзя просто пробурить скважину и оставить её без малейших укрепляющих конструкций. Грунт – довольно неустойчивая субстанция, способная менять свое положение. Именно поэтому риск обрушения забоя довольно велик.

Чтобы этого не произошло, на некотором расстоянии от поверхности в бурении делается перерыв, во время которого устанавливается обсадная колонна. За счет неё исключается осыпание стенок или же завала пробуренного пути, а также препятствует проникновению воды. Самая первая колонна часто называется кондуктором и она позволяет осуществить перекрытие неустойчивых пород, тем самым придавая надежности пробуренной скважины.

Как правило, такую колону ставят не ранее отметки 30 м, и не позже отметки 600 м. Если скважина нефтяная, то обсадные конструкции устанавливаются с как можно меньшим расстоянием до поверхности.

Роторный способ бурения применяется для многих типов грунта, потому, при установке колон приходится ориентироваться на текущие геологические условия.

Так, иногда возникает необходимость использовать сразу нескольких обсадных колон для повышения надежности забоя. Чем меньше диаметр трубы, тем глубже она опускается. Очевидно, что самая небольшая по диаметру будет находиться глубже всех остальных.

Наиболее глубокая колонна – эксплуатационная, перфорируется снизу. Через эти отверстия нефтяная, газовая или водяная масса в неё и поступает.

Промывочная жидкость в буровых роторных работах

Бурение скважин вращательным роторным способом можно сделать эффективнее, если использовать подходящий метод промывки. На данный момент в качестве жидкости применяются:

• полимерные растворы;
• аэрированные растворы;
• нефтяные эмульсии;
• вода.

Также применяется продувка воздухом. В случае, если работы планируются на участках с низким пластовым давлением, используется специальный газ.

С помощью промывки забой не только избавляется от лишних примесей, осыпавшихся пород и крупных предметов.

Жидкость, поступающая на долото, охлаждает его рабочую поверхность, за счет чего продлевает срок службы породоразрушающего инструмента.

Роторное бурение скважин – это довольно трудоемкий процесс, требующий учета многих факторов. Тем не менее, он является одним из самых эффективных методов и широко применяется в самых разных условиях.

Роторная буровая установка

Читайте также:

« Назначение и классификация буровых долот

Особенности турбинного способа бурения скважин »

Турбинное бурение нефтяных скважин – особенности метода

Турбинное бурение скважин представляет собой вид вращательного бурения, где породоразрушающий инструмент вращается трубобуром – гидравлическим забойным двигателем. Применяется для композиционных материалов твердого и сверхтвердого характера.

Турбобур подбирается в зависимости от типа бурения скважины:

• с повышенным расходом жидкости;
• с подавлением вибрации долота;
• с большим запасом вращающего момента.

Данный метод применяется для осуществления бурения нефтяных, разведывательных и газовых  скважин, так как имеет свои преимущества:

• большая механическая скорость;
• скорость бурения наклонных скважин аналогична вертикальным;
• постоянные усовершенствования.

К недостаткам можно отнести тот факт, что при высокой скорости уменьшается проходка долота. Для того, чтобы увеличить длину рейса, приходится снижать обороты. Тем не менее, характеристики турбин регулярно подвергаются изменениям, что повышает эффективность всей установки. В частности:

• значительно улучшились показатели КПД;
• понизились частоты вращения на разгоне;
• понизился перепад давления в трубобурах;
• улучшились показатели стойкости.

В целом, турбинное бурение активно применяется в добыче нефтяных, газовых залежей, а также в ряду других разведывательных и эксплуатационных скважин.  Чаще всего этот способ применяется для бурения наклонных скважин.

Особенности турбинного режима

Равно как и любой другой способ, особенности турбинного режима бурения также существуют.

Основной задачей при проведении проектирования режима трубинного бурения является:

• настройка работы насосов;
• подбор буров.

Кроме этого, исходя из типа грунта подбираются подходящие долота.

Их корректный выбор очень важен, так как от его правильности зависят показатели бурения качественного характера, а также количественный результат турбинного режима.

Это важно, особенно когда речь идет о нефтяных и газовых скважинах. Для получения максимального КПД нужно четко регулировать частоту вращения. Именно от неё зависит эффективность турбобура. Слишком высокие или низкие показатели приведут к тому, что КПД не будет максимальным. В целом, частота вращения бура в наиболее эффективном режиме должна составлять ½ от скорости вращения вала турбины.

Турбинный способ бурения скважин, по сравнению с роторным, гораздо более эффективен, так как коэффициент передачи мощности от источника энергии к долоту в нем на порядок выше. Это позволяет ощутимо повысить производительность и, соответственно, ускорить некоторые этапы работы.

Допускает использование любых промывочных жидкостей, что также снимает определенные ограничения. С точки зрения безопасности, турбинное бурение несет меньшую опасность и менее вредит здоровью персонала.

Правильный подбор долот и режимов работ – это залог эффективного бурения. Крайне важно найти наиболее оптимальные характеристики, которые позволят максимально рационально задействовать как временные, так и топливные и энергетические ресурсы.

При турбинном режиме бурения грамотный подход играет решающую роль. В противном случае, данный способ может оказаться менее эффективным, чем роторный.

Технология турбинного бурения нефтяных скважин

Турбинное бурение нефтяной скважины – один из наиболее эффективных способов провести забойные работы. В целом, сам принцип бурения ничем не отличается от других – точно также различные слои грунта бурятся с помощью соответствующих долот, а сам забой продувается или промывается.

Важно отметить, что осевая нагрузка на породоразрушающий инструмент подбирается в зависимости от твердости пород, однако частота вращения также должна корректироваться: чем тверже порода, тем меньше оборотов.

Тем не менее, сам принцип работы турбинной установки имеет свои особенности.

Так, турбинный способ бурения характерен тем, что его колона сама не вращается. Вместо этого она перенимает реактивный крутящий момент, производимый двигателем. По сути, такая колона служит средой передачи гидравлической энергии, которая и приводит в действие бур.

Различается и расположение забойного двигателя. Турбинный метод бурения подразумевает, что турбобур находится прямо над долотом и выполняет функции преобразователя гидравлической энергии в механическую. Первая появляется за счет потока бурового раствора, который проходит через все ступени гидравлической турбины.

Рабочие характеристики турбобура определяются:

• КПД;
• крутящего момента;
• перепада давления.

В зависимости от режима бурения, различают следующие турбобуры:

• односекционные, бесшпендельные;
• односекционные, шпендельные;
• духсекционные;
• трехсекционные.

Внутри секций могут находиться металлические составные или же цельнолитые турбины. Роме этого, присутсвуют резинометаллические опопры. Иногда они заменяются шаровыми.

Контроль за работой во время забоя производится с помощью манометра и индикатора веса. Важно следить, чтобы при постоянной подаче насосов в турбобуре перепад давления не менялся, или же менялся незначительно. Любые изменения, выходящие за пределы нормы, сигнализируют о возникновении неполадок в процессе работы. К примеру, повышение давления может провоцироваться засоренностью каналов турбины.

Гидравлическая турбина турбобура

Гидравлическая трубина является движущим узлом установки.Любая из её ступеней узла состоит из:

• ротора – вращающаяся часть, соединена с валом;
• статора – неподвижная часть, соединена с корпусом.

Для того, чтобы их лопатки меньше подвергались износу, их делают одинаковыми по профилю, но располагают их так, чтобы они были направлены в различные стороны.

Важно помнить, что необходимо постепенно понижать подачу буровых насосов для сохранения перепада давления в турбине.

Это необходимо, потому как в процессе бурения нефтяных и других скважин гидравлическое сопротивление в трубах и кольцевых пространствах возрастает вместе с глубиной.

Процесс бурения
