Роторные компрессоры устройство и принцип действия: Роторные компрессоры, Купить

Содержание

Технология винтовых компрессоров: объяснение

  • Связанные продукты
Связанные продукты

Подходит для различных областей применения и отраслей

Многие предприятия полагаются на винтовые компрессоры в повседневной производственной деятельности. Они отлично подходят для тяжелых промышленных операций благодаря отсутствию рабочего цикла и прочной конструкции. Распространенными отраслями, в которых винтовые воздушные системы окажут вам поддержку, являются такие производственные сектора, как автомобилестроение, пивоварение, упаковка продуктов питания, аэрокосмическая промышленность, строительство и другие. Они идеально подходят как для малых, так и для крупных производств, поскольку могут выдерживать самые разные условия эксплуатации, что делает их идеальным выбором для многих профессионалов.

Шнековые модели с масляной смазкой

Иногда называемые залитыми или маслонаполненными винтовыми компрессорами, компрессоры с масляной смазкой используют смазку внутри камеры сжатия для охлаждения и смазки компрессорного элемента. Смазка способствует образованию уплотнения, а также оказывает большое шумопоглощающее действие.

Компрессоры с масляной смазкой надежны, выносливы и эффективны, что делает их пригодными для различных производственных процессов. Последующее оборудование, такое как масляные фильтры и осушители, позволяет удалить любые масляные загрязнения из конечного продукта, создавая чистый поток сжатого воздуха, подходящий для строительных работ, удаления отходов, карьерных работ, переработки отходов и многих других применений.

CompAir разрабатывает и производит полный ассортимент смазываемых винтовых воздушных компрессоров мощностью от 2 до 250 кВт с расходом воздуха от 0,24 до 47 м3/мин и диапазоном давления от 5 до 13 бар.

Когда речь заходит о современном промышленном оборудовании, винтовой компрессор является одной из наиболее широко используемых технологий. Известные своей надежностью и универсальностью, винтовые компрессоры являются рабочей лошадкой многих промышленных процессов и приложений. Эта долговечная технология подходит для решения множества сложных промышленных задач, без которой предприятия по всему миру столкнулись бы с проблемами эксплуатации и эффективности.

Существует два основных принципа сжатия в воздушных компрессорах. Один из них — принцип объемного вытеснения. Существует множество типов компрессоров, использующих этот метод, наиболее популярны винтовые компрессоры.

Передвижной компрессор — место, где вырабатывается сжатый воздух

Принципы работы

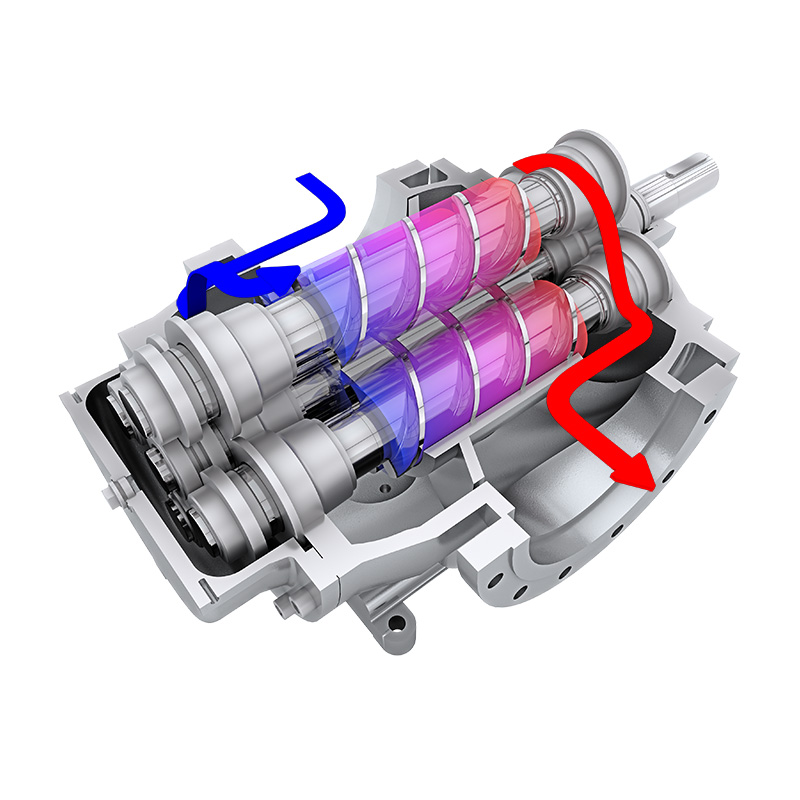

Как следует из названия, ротационные винтовые компрессоры используют вращательные движения для сжатия воздуха.  Внутри компрессора имеется набор мужских и женских роторов. Они имеют разную конструкцию, поэтому при вращении в унисон воздух будет задерживаться между ними. Мужской ротор имеет выпуклые лопасти, а женский — вогнутые; таким образом, они могут сцепляться друг с другом без соприкосновения для достижения сжатия. Кроме того, у мужского ротора лопасти немного меньше, чем у женского, поэтому он будет вращаться быстрее, эффективно приводя в движение женский ротор.

В отличие от поршневых компрессоров, которые используют тот же принцип сжатия, винтовой элемент не оснащен клапанами. Поэтому он может работать при высокой скорости вращения вала, и в нем отсутствуют механические или объемные потери, создающие дисбаланс. Это означает, что винтовая технология может сочетать большую скорость потока с компактной, занимающей мало места конструкцией.

Безмасляные винтовые модели

Безмасляные компрессоры не используют масло в камере сжатия, эффективно устраняя риск загрязнения. Когда чистота воздуха критически важна для вашего бизнеса и даже самое незначительное количество загрязнений может привести к нарушению технологического процесса и даже испортить конечный продукт, безмасляные модели обеспечивают душевное спокойствие. Чтобы воздух не загрязнялся, доверьтесь безмасляным винтовым компрессорам.

CompAir’Ultima предлагает чистый воздух, сертифицированный по ISO-8573-1 Class Zero, гарантированно. В Ultima используются сухие винтовые воздуховоды низкого и высокого давления, которые индивидуально приводятся в действие двигателями с переменной скоростью, что обеспечивает непревзойденный уровень энергоэффективности. Новаторская конструкция компактна, занимает мало места и не идет на компромисс с производительностью. По сравнению с обычным двухступенчатым безмасляным компрессором он занимает на 37% меньше места!

Другие продукты в нашей безмасляной линейке включают серию DH винтовых компрессоров с водяным впрыском, которые предлагают клиентам 100% чистоту воздуха. В этой модели высококачественная вода используется для смазки, охлаждения и уплотнения компрессора в качестве замены масла. Полностью исключив масло из процесса, вы можете гарантировать сухой воздух на выходе, идеально подходящий для множества строгих отраслей промышленности, таких как химическая, фармацевтическая, пищевая и производство напитков. Для применений, где сжатый воздух непосредственно контактирует с продуктом, серия DH является фантастическим выбором.

Еще одним выбором являются сухие винтовые компрессоры серии D с фиксированной и регулируемой скоростью вращения. Эти двухступенчатые модели были разработаны для обеспечения безопасной и надежной работы в самых сложных условиях. Обеспечивая современную производительность при низкой стоимости жизненного цикла, компрессоры серии D являются фантастическим дополнением к любой промышленной компрессорной установке.

Пошаговая эксплуатация винтов

  1. Открывающийся клапан всасывает газ в камеру компрессора. В камере расположены два винтовых ротора; когда машина включена, они вращаются с высокой скоростью.
  2. При вращении крыльчатки захватывают и изолируют воздух в полостях между роторами, тем самым перемещая воздух вниз по камере.
  3. Камера уменьшается в объеме и удаляется от открывающегося клапана. По мере уменьшения объема давление увеличивается.
  4. Повышается давление, и воздух конденсируется.
  5. Давление воздуха приводит к открытию нагнетательного клапана компрессора, что позволяет воздуху под давлением попасть в ресивер или другой резервуар.
  6. Воздух сжимается и может быть передан в последующее оборудование, такое как сушилки и сепараторы масла/воды для осушения и удаления загрязнений.

Посмотрите видео, чтобы увидеть этот процесс в действии:


Каковы преимущества ротационных винтовых воздушных компрессоров?

Являясь технологией выбора в широком диапазоне применений, винтовые компрессоры могут многое предложить клиентам:

Непрерывная работа — Способные к непрерывному потоку воздуха и давлению, они не нуждаются во включении и выключении и не имеют рабочего цикла. Это означает, что они могут работать непрерывно с минимальным временем простоя.

Простота в обслуживании — Благодаря малому количеству движущихся и соприкасающихся деталей износ и разрушение сводятся к минимуму. Длительные интервалы обслуживания снижают затраты на техническое обслуживание и делают любые плановые проверки и ремонт быстрыми, простыми и необременительными.

Мощная производительность — Винтовые компрессоры могут работать в сложных условиях, поскольку они обладают высокой скоростью воздушного потока и могут работать при экстремальных температурах. Это означает, что они могут легко и эффективно работать с пневматическими инструментами и тяжелым оборудованием.

Энергоэффективность — выдержав испытание временем, эти долговечные машины выделяют меньше тепла и сохраняют больше энергии, чем другие модели. Эти конструктивные особенности означают, что они обеспечивают нулевую потерю производительности со временем, сохраняя низкую стоимость компрессора на протяжении всего срока службы.

Низкий уровень шума — Тихая работа обусловлена небольшими размерами агрегатов и отсутствием движущихся частей, что делает их подходящими для установки в местах использования.

Как работает ротационный винтовой компрессор? — Air Compressors — Air treatment

Перейти к выбранным продуктам ⤸

  • Ротационные винтовые компрессоры
  • Как работают ротационные винтовые компрессоры?
  • Различные типы винтовых компрессоров
  • Воздушный контур:
  • Маслозаполненные винтовые компрессоры: Масляный контур

Приблизительное время чтения: 7 минут

April 28, 2023

Способ сжатия или сжатия воздуха воздушным компрессором будет влиять на выпуск воздуха. Ротационный винтовой компрессор предназначен для обеспечения постоянной, постоянной и постоянной подачи сжатого воздуха без колебаний, часто связанных с поршневыми компрессорами. Это сделало их особенно популярными на предприятиях пищевой упаковки, автоматизированных производственных системах и таких инструментах, как ударные гайковерты, гидромолоты, пескоструйные аппараты и, конечно же, оборудование для распыления краски.

Ротационный винтовой компрессор сжимает воздух в том, что мы называем ротационным винтовым элементом. В нем есть два «роторов», которые вращаются или, как вы догадались, вращаются. Тем не менее, роторы часто называют «винтовым винтовым» или даже более простым, как «экипажи». Это тоже вполне понятно; роторы имеют на них «резьбу», как на винте. Когда ротационный винтовой компрессор всасывает воздух, воздух улавливает зазоры между резьбой. По мере вращения ротора воздух перемещается с резьбой по направлению к выпускному отверстию. Как называется этот процесс? «Положительное смещение». Линии резьбы, или «зубья», расположены дальше друг от друга рядом с воздухозаборным отверстием. Это позволяет им втянуть больше воздуха. Но ближе к выходу «зубы» расположены ближе друг к другу, что означает, что «канавки» – зазоры между ними – меньше. Зубья одного ротора впрессовываются в канавки другого ротора. Это приводит к сжатию или повышению давления воздуха. По мере того как канавки расположены ближе друг к другу и ближе друг к другу, воздух сжимается все больше и больше, когда он перемещается ближе к выходу.

Существует два основных типа ротационных винтовых компрессоров. Безмасляный винтовой компрессорв основном используется для чувствительных процессов, где сжатый воздух должен соответствовать определенному стандарту качества.

Однако маслозаполненные винтовые компрессорыявляются гораздо более распространенными. Они используют масло для смазки движущихся частей, что снижает износ и износ, а также помогает поддерживать низкую рабочую температуру и снизить шум, производящий воздушный компрессор. Они немного сложнее, с различными контурами для воздуха и смазочного масла.

Ротационный винтовой компрессор всасывает воздух. Сначала воздух проходит через фильтр, затем через открытый впускной клапан в компрессорный элемент. Этот впускной клапан является одноходным. Когда компрессор выключен, клапан закрывается, останавливая подачу воздуха и масла в фильтр.

Воздух сжимается в компрессорном элементе, как описано выше.

В безмасляном винтовых компрессорах сжатый воздух эффективно перемещается из компрессора в выпускное отверстие. Но для маслозаполненного винтового компрессора масло неизбежно смешивается со сжатым воздухом. Так как его необходимо удалить, сжатый воздух поступает из компрессорного элемента в воздушный ресивер/маслоотделитель через обратный клапан. Этот обратный клапан предотвращает движение воздуха и масла назад при выключенном компрессоре.

Во время работы винтового компрессора клапан минимального давления поддерживает давление в резервуаре сепаратора выше минимального значения. Это необходимо для смазки. Далее по потоку другой клапан прекращает подачу сжатого воздуха в атмосферу при выключении компрессора.

В маслозаполненном винтовых компрессорах воздух проходит через компрессорный элемент и неизбежно забирает масло. Это необходимо удалить. Таким образом, в маслозаполненном винтовых компрессорах сжатый воздух поступает из компрессорного элемента в воздушный ресивер/маслоотделитель. Здесь он вращается на сверхвысоких скоростях, которые отделяют более тяжелое масло от более легкого воздуха с помощью центробежной силы.

Нижняя часть воздушного ресивера/маслоотделителя служит своего рода масляным баком. В баке имеется термостатический перепускной клапан. Это означает, что масло останется в баке до достижения определенной температуры. По достижении температуры клапан открывается, и давление воздуха заставляет масло из воздушного ресивера/маслоотделителя проходить через масляный фильтр и масляный запорный клапан в компрессорный элемент. Когда температура масла примерно на 15˚C превышает заданное значение, он также проходит через маслоохладитель. Клапан остановки масла предотвращает заливку масла в компрессорный элемент при остановке компрессора.

Хотите узнать больше о винтовых компрессорах? Вы задаете себе вопрос, какой из них лучше всего подходит для ваших уникальных потребностей? Связаться с ним. В Alup нет ничего, что нам нравится больше, чем общаться с воздушными компрессорами.

Свяжитесь с нами сегодня

Прокрутка вверх ↰

Смотрите также

Вы найдете больше статей с важной информацией в нашем

блоге, посвященном сжатому воздуху!
