Роторный воздушный компрессор: устройство, типы и принцип работы.

устройство, типы и принцип работы.

Роторный компрессор относится к классу объемных машин – по способу действия он похож на роторный насос. В настоящее время этот тип оборудования приобрел большую популярность.

Воздушный роторный компрессор незаменим при решении не только производственных, но даже бытовых задач.

Наибольшее распространение получили роторные пластинчатые компрессоры, также большую популярность находят винтовые компрессоры.

Содержание

• Принцип работы роторного компрессора
• Роторно пластинчатый компрессор
• Винтовой компрессор роторный
• Устройство роторного компрессора
• Видео про роторный компрессор

Принцип работы роторного компрессора похож на действия насоса. Исходя из этого рассмотрим работу оборудования основанного на всасывании и вытеснении газа твердым телом – поршнем.

Роторно поршневой компрессор

Принцип работы роторно поршневого компрессора основан на вытеснении газа поршнем.

Цилиндр 1 соединен с клапанной коробкой 2, в гнездах которой расположены всасывающий и нагнетательный клапаны 3 и 4. Поршень 5 движущийся в цилиндре возвратно-поступательно, производит попеременно всасывание из трубы 6 и нагнетание в трубу 7.

Такое оборудование широко применяется в промышленности. Преимуществами являются:

• простота конструкции;
• высокой надежности;
• высокая производительность;
• долговечность.

Среди недостатков стоит упомянуть о неравномерности подачи, обусловленной периодичностью движения поршней.

Недостатки в работе роторно поршевого компрессора привели к появлению нового типа оборудования пластинчатого компрессора. Принцип его работы состоит в следующем.

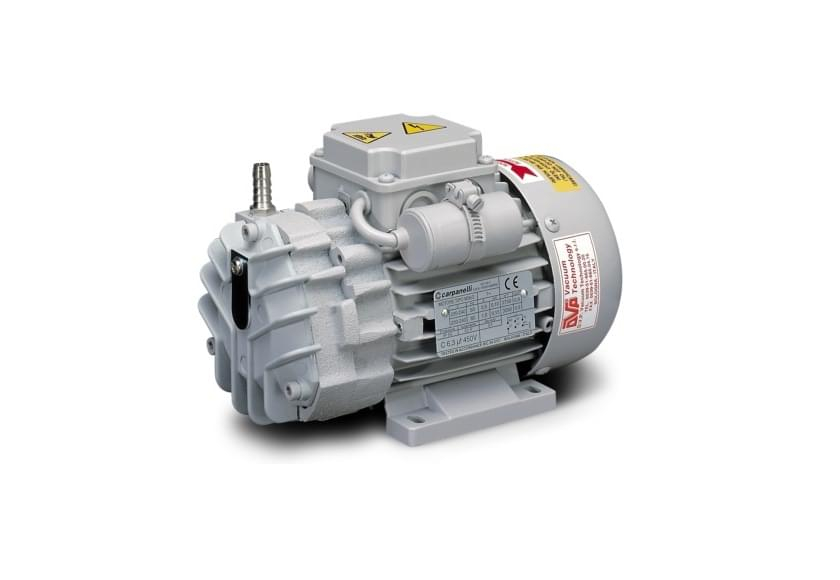

Роторно пластинчатый компрессор

При вращении ротора 1, расположенного эксцентрично в корпусе 2, пластины 3 образуют замкнутые пространства 4, переносящие газ из полости всасывания в полость нагнетания. При этом происходит сжатие газа.

Такая схема компрессора, обладая хорошей уравновешенностью движущихся масс, позволяет сообщить ротору высокую частоту вращения и соединить машину непосредственно с электрическим двигателем.

При работе пластинчатого компрессора выделяется большое количество тепла вследствие механического трения. Поэтому при степенях повышения давления выше 1,5 корпус компрессора выполняют с водяным охлаждением.

Пластинчатые компрессоры могут исполняться для отсасывания газов и паров из пространств с давлением, меньшим атмосферного. В таких случаях компрессор является вакуум насосом. Вакуум, создаваемый пластинчатыми вакуум-насосами, достигает 95%.

Винтовой компрессор роторный

Способ действия компрессора с двумя винтами описан ниже.

Основными рабочими деталями компрессора являются червяки (винты) специального профиля. Взаимное расположение червяков строго фиксировано сцепляющимися зубчатыми колесами, посаженными на концы валов. Зазор в зацеплении у этих синхронизирующих зубчаток меньше, чем у винтов, и поэтому механическое трение у последних исключено.

Винт с впадинами является замыкающим распределительным органом, поэтому мощность, передаваемая синхронизирующим зубчаткам невелика, а следовательно, незначителен и их износ. Это очень важно ввиду необходимости сохранения достаточных зазоров у червячной пары.

При вращении червяков (винтов) вследствие периодического попадания головок зубьев червяков во впадины последовательно осуществляются процессы всасывания, сжатия и нагнетания.

Винтовые компрессоры выполняются с водяным охлаждением корпуса и внутренним охлаждением червяков.

Устройство роторного компрессора

Пластинчатые компрессоры выполняются для подач до 500 м³/мин и при двух ступенях сжатия с промежуточным охлаждением создают давление до 1,5 МПа.

Основные элементы конструкции: ротор 1, корпус 2, крышки 3, охладитель О и валы 4.

Корпус и крышки компрессора охлаждаются водой. У конструктивных элементов имеются некоторые особенности. Для уменьшения потерь энергии механического трения концов пластин о корпус в нем располагают два свободно вращающихся в корпусе разгрузочных кольца.

К их наружной поверхности подводится смазка. При вращении ротора концы пластин упираются в разгрузочные кольца и частично скользят по их внутренней поверхности – разгрузочные кольца вместе с тем вращаются в корпусе.

С целью уменьшения сил трения в пазах, пластины располагают не радиально, а отклоняя их вперед по направлению вращения. Угол наклона составляет 7-100. При этом направление силы, действующей на пластины со стороны корпуса и разгрузочных колец, приближается к направлению перемещения пластины в пазах и сила трения уменьшается.

Для уменьшения утечек газа через осевые зазоры в ступице ротора располагаются уплотнительные кольца, прижимаемые пружинами к поверхностям крышек.

Со стороны выхода вала через крышку установлено сальниковое уплотнение с пружинной натяжкой.

В конструкции применены роликовые подшипники. Смазка осуществляется машинными маслами средней вязкости через контрольные капельные указатели. Места смазки – разгрузочные кольца, торцовые уплотнительные кольца и сальниковое уплотнение.

Винтовые компрессоры стоят на подаче до 20 000 м³/ч.

Видео про роторный компрессор

Роторно лопастной компрессор чаще всего соединяют с электродвигателем напрямую, и частота его вращения составляет 1450, 960, 750 об/мин. Для регулирования подачи в этом случае требуется добавить между валами двигателя и компрессора вариатор скорости.

Частота вращения винтовых компрессоров очень высокая, достигающая в случае привода от газовых турбин 15 000 об/мин. Такой воздушный роторный компрессор обычного исполнения способен работать с частотой вращения 3000 оборотов в минуту.

Для обоих типов оборудования в составе компрессорной установки применяются способы регулирования подачи дросселированием на всасывании, перепуском сжатого газа во всасывающий трубопровод и периодическими остановками.

Вместе со статьей «Роторный компрессор: устройство, типы и принцип работы.» смотрят:

Компрессорная установка: устройство, работа и схема.

Струйные насосы: устройство и принцип работы.

Поршневой компрессор: устройство, характеристики, принцип работы

Роторный винтовой воздушный компрессор | Производителя

Новинки

Многоцилиндровая гидравлическая конусная дробилка серии YTcrushing-grinding.ru

Стоматологическая установка, имплантат A3000dentalchairpackage.ru

Ветеринарная эндоскопическая видеокамера, INP-800endoscope-cameras. ru

Трубки холодной усадки (EPDM-резина, СКЭП)woercableaccessories.ru

Подробнее

Противоструйная мельница с псевдоожиженным слоемfinegrindingmill.ru

Гидравлическая буровая установка, KJ310ksdrillmachine.ru

Одностенная термоусадочная трубкаheatshrink-tubing.ru

Гидравлический Экскаватор 160Wsinomachhiglobal.ru

Полуавтоматический заклейщик углов коробов, RPG-09Icasesealing-machine.ru

Сита самоочищающиеся (с треугольной ячейкой)mining-screening. ru

Схожая продукция

Двухступенчатый винтовой воздушный компрессорvsd-compressor.ru

Винтовой компрессор с прямым приводомvsd-compressor.ru

Двухступенчатый воздушный компрессор с одним двигателем на постоянных магнитахvsd-compressor.ru

Двухступенчатый воздушный компрессор с двумя двигателями на постоянных магнитахvsd-compressor.ru

Винтовой воздушный компрессор, 0,5 MПa, серия HNS/Dcompressedair-system.ru

Судовой воздушный компрессорvsdaircompressor. ru

видео

Воздушный винтовой компрессор серии JF

Портативный винтовой электрический воздушный компрессор, серия ЕМ

Дизельный винтовой мобильный воздушный компрессор, серия DМ

Винтовой компрессор с воздушным ресивером серии JT

Винтовой воздушный компрессор раздельного типа с двухступенчатой компрессорной головкой и двигателем с постоянными магнитами

Гидравлический роторный культиватор

Винтовые воздушные компрессоры | Compressor World

Винтовые воздушные компрессоры | Компрессор Мир

Перейти к основному содержанию

Винтовые воздушные компрессоры с монтажом на основании

• Винтовые воздушные компрессоры с монтажом на основании
• Винтовые воздушные компрессоры с ЧРП для монтажа на основание

Total Air Systems

• Total Air Systems (стандарт)
• Полные воздушные системы (VFD)

Основание с осушителем воздуха

• Винтовой воздушный компрессор с осушителем
• Винтовые воздушные компрессоры с частотно-регулируемым приводом и осушителем

Винтовые воздушные компрессоры с ресивером

• Винтовой воздушный компрессор с ресивером
• Винтовые воздушные компрессоры с частотно-регулируемым приводом и баком
• Дуплексные винтовые воздушные компрессоры

Безмасляные винтовые воздушные компрессоры

• Безмасляные винтовые воздушные компрессоры

Роторно-лопастные воздушные компрессоры с монтажом на основании

• Роторно-лопастные воздушные компрессоры с монтажом на основании
• Лопастно-роторные воздушные компрессоры с частотно-регулируемым приводом для монтажа на основание

Лопастно-роторные воздушные компрессоры, устанавливаемые на баке

• Ротационно-лопастной воздушный компрессор с баком

Total Air Systems

• Роторно-лопастные системы Total Air

Двухступенчатые воздушные компрессоры

• Все двухступенчатые поршневые воздушные компрессоры
• Двухступенчатые поршневые воздушные компрессоры с монтажом на основании
• Двухступенчатый поршневой воздушный компрессор с баком
• Двухступенчатые двухступенчатые поршневые воздушные компрессоры
• Бесшумные двухступенчатые поршневые воздушные компрессоры

Пневматические воздушные компрессоры

• Симплексные поршневые воздушные компрессоры для климат-контроля
• Дуплексные поршневые воздушные компрессоры для климат-контроля

Воздушные компрессоры со смазкой под давлением

• Симплексные поршневые воздушные компрессоры со смазкой под давлением
• Дуплексные поршневые воздушные компрессоры со смазкой под давлением

Компрессоры высокого давления

• Поршневые воздушные компрессоры высокого давления

Прочие поршневые

• Поршневые воздушные компрессоры пожаротушения
• Мембранно-поршневые воздушные компрессоры

Безмасляные насосы

• Безмасляные спиральные воздушные компрессорные насосы
• Безмасляные поршневые воздушные компрессорные насосы

Насосы со смазкой

• Сменные насосы со смазкой разбрызгиванием
• Воздушные компрессорные насосы со смазкой под давлением
• Насосы воздушного компрессора климат-контроля

Безмасляный спиральный

• Все безмасляный спиральный
• Безмасляные спиральные воздушные компрессоры с монтажом на основании — открытые
• Симплексный безмасляный спиральный воздушный компрессор с баком
• Дуплексный безмасляный спиральный воздушный компрессор с баком
• Закрытые безмасляные спиральные воздушные компрессоры
• Закрытый безмасляный спиральный воздушный компрессор с баком
• Закрытый безмасляный спиральный воздушный компрессор с осушителем

Безмасляный поршневой

• Все безмасляный поршневой
• Безмасляные поршневые воздушные компрессоры с монтажом на основании
• Симплексный безмасляный поршневой воздушный компрессор с баком
• Дуплексный безмасляный поршневой воздушный компрессор с баком
• Компактные безмасляные поршневые воздушные компрессоры

Компактные лабораторные компрессорные системы

• Компактные лабораторные безмасляные системы

Надпалубные системы

• Газовоздушные компрессоры, устанавливаемые на основании
• Газовоздушные компрессоры, устанавливаемые на резервуаре
• Портативные газовоздушные компрессоры с колесами

Сварочный аппарат, генератор, компрессорный комбинированный

• Газовые системы All In One Power

Гидравлический привод

• Гидравлические воздушные компрессоры

Портативные сушилки

• Портативные охладители для пескоструйной обработки

Переносные/буксируемые агрегаты

• Переносные дизельные воздушные компрессоры

Сварочный аппарат, генератор, комбинированный компрессор

• Дизель All In One Power Systems

Надпалубные системы

• Дизельные воздушные компрессоры, устанавливаемые на основании
• Дизельные воздушные компрессоры, устанавливаемые на баке

Гидравлический привод

• Гидравлические воздушные компрессоры

Портативные сушилки

• Портативные охладители для пескоструйной обработки

Рефрижераторные осушители воздуха

• Все рефрижераторные осушители воздуха
• Стандартный рефрижераторный осушитель воздуха
• Осушители с высокой температурой на входе
• Велосипедные осушители воздуха
• Осушитель охлажденного воздуха высокого давления
• Осушители воздуха с регулируемой скоростью

Адсорбционные осушители воздуха

• Все адсорбционные осушители воздуха
• Адсорбционные осушители воздуха без нагрева
• Адсорбционные осушители воздуха с подогревом
• Турбоосушители воздуха с осушителем
• Адсорбционные осушители воздуха с продувкой воздуходувкой
• Влагопоглощающие осушители воздуха
• Осушающие воздушные фильтры

Прочие продукты сушки

• Мембранные осушители воздуха
• Переносные пескоструйные осушители воздуха
• Осушители воздуха для инструментов

Генераторы

• Генераторы азота
• Осушители воздуха для удаления CO2 из лабораторного газа

Промышленные воздушные фильтры

• Все промышленные воздушные фильтры
• Воздушные фильтры для твердых частиц 5 микрон
• Коалесцирующие воздушные фильтры 1 микрон
• Коалесцирующие воздушные фильтры тонкой очистки 0,01 мкм
• Воздушные фильтры с активированным углем
• Каплеуловители

Фильтры технологического воздуха

• Все фильтры технологического воздуха
• Стерильные воздушные фильтры
• Стерильные воздушные мембранные фильтры
• Промышленные воздушные фильтры из нержавеющей стали
• Кулинарные паровые воздушные фильтры
• Воздушные фильтры высокого давления из нержавеющей стали

Прочие пневматические фильтры

• Водоотделители
• Воздушные фильтры для мест использования
• Осушающие воздушные фильтры
• Медицинские стерильные воздушные фильтры
• Фильтры природного газа
• Углеродные башни

Оборудование для подачи воздуха для дыхания

• Воздух для дыхания

Вертикальные

• Вертикальные воздушные резервуары
• Вертикальный воздушный резервуар с верхней пластиной

Горизонтальные

• Горизонтальные воздушные резервуары
• Горизонтальный воздушный резервуар с верхней пластиной

Аксессуары для резервуаров

• Воздухоотводчики
• Предохранительные клапаны

Стандартный каталог Воздуходувки

• Высокопроизводительные регенеративные воздуходувки
• Одноступенчатые регенеративные воздуходувки
• Двухступенчатые регенеративные воздуходувки

Индивидуальные воздуходувки с частотно-регулируемым приводом

• Регенеративные воздуходувки постоянного тока с переменной скоростью

Сменные насосы

• Промышленные вакуумные насосы

Вакуумные установки

• Промышленные вакуумные системы

Инженерные решения

• Контейнерные воздушные пакеты
• Воздушные пакеты скольжения

Теплообменники

• Доохладители с воздушным охлаждением
• Доохладители с водяным охлаждением

Детали для профилактического обслуживания

• Смазочные материалы
• Элементы масляного фильтра
• Элементы воздушного фильтра
• Элементы маслоотделителя
• Наборы для технического обслуживания

Прочие детали

• Детали осушителя
• Предохранительные клапаны
• Обратные клапаны
• Поплавковый дренаж
• Уплотнения наконечников
• Двигатели

• Запасы

Управление конденсатом

• Воздухоотводчики
• Масло/водяные сепараторы

Контрольное оборудование

• Измеритель точки росы
• Детекторы утечки воздуха

Воздуховод и шланг

• Алюминиевый воздуховод
• Шланги и катушки

Водяное охлаждение

• Чиллеры технологической воды

Регуляторы давления

• Регуляторы
• Контроллеры расхода

• Системы запуска двигателя

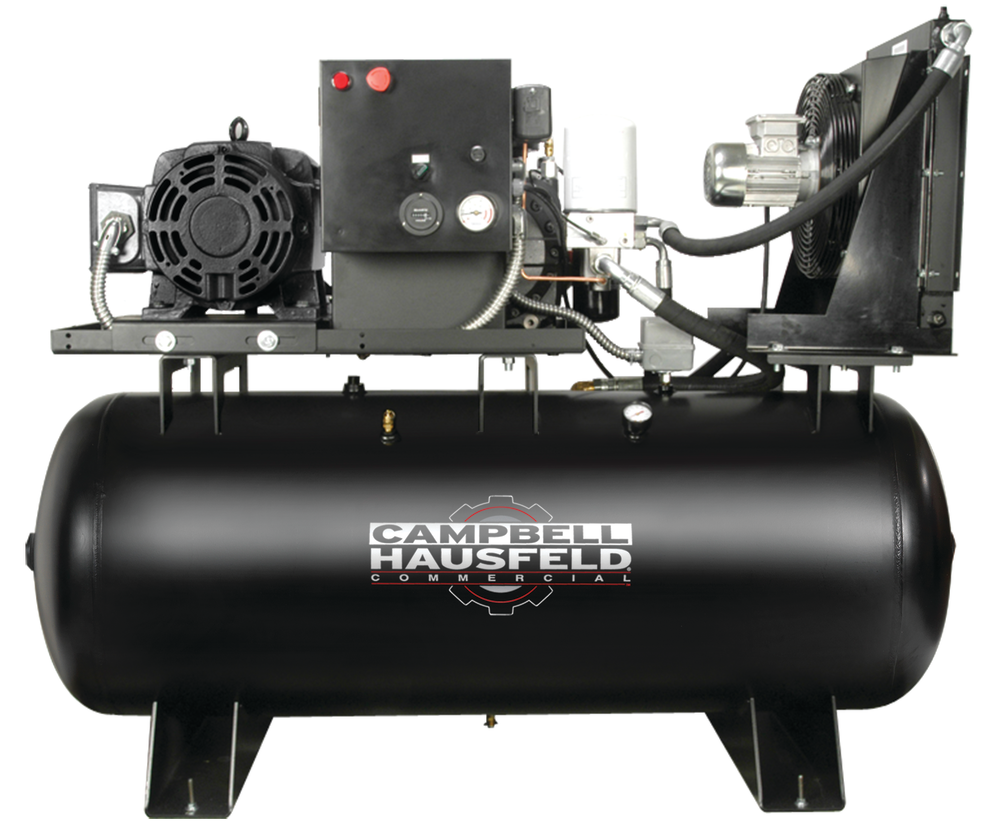

Винтовые воздушные компрессоры, также известные как винтовые компрессоры, используют вращающийся винт в качестве механизма прямого вытеснения. Роторный компрессор обычно используется для плотных установок и замены вышедшего из строя винтового или поршневого компрессора в промышленных применениях. Винтовые компрессоры большего размера (обычно мощностью 25 лошадиных сил и более) обычно монтируются на основании из-за веса и размера компрессора. Compressor World предлагает полную линейку ротационных воздушных компрессоров промышленного размера, созданных для надежного удовлетворения потребностей вашего бизнеса.

Вопросы? Позвоните одному из наших специалистов по телефону 1-866-778-6572 .

Сортировать по PopularPrice (от низкой к высокой) Цена (от высокой к низкой) Название (A-Z) Название (Z-A)

Недавно просмотренные

Лучший ассортимент винтовых воздушных компрессоров | Воздушный компрессор

Выберите свой винтовой воздушный компрессор

Винтовые воздушные компрессоры со смазкой ежедневно используются во всем мире в самых разных областях: от небольшой модели мощностью 2 кВт, которую вы можете найти в гараже или мастерской, до большой Модели мощностью 250 кВт, в которых несколько машин, используемых вместе, могут питать всю производственную линию завода. Критические задачи, такие как пневматические инструменты, упаковка, сварка, а также многие другие заводские процессы, зависят от сжатого воздуха, и эти модели могут генерировать воздух на месте, который вам нужен, по запросу, когда и где это необходимо, каждая установка имеет размер в соответствии с вашими производственными потребностями.

Подробнее о технологии, используемой в этих компрессорах , или о различных областях их применения можно прочитать здесь.

Пожалуйста, выберите размер кВт ниже, если вам нужна помощь в определении ваших требований к воздуху, пожалуйста, свяжитесь с нами напрямую.

Почему стоит выбрать винтовой компрессор?

Одно из основных преимуществ выбора винтового компрессора заключается в том, что по сравнению с поршневыми компрессорами в нем отсутствуют клапаны или другие механические силы, которые могут привести к разбалансировке компрессора. Это позволяет винтовому компрессору подавать качественный воздух на высоких рабочих скоростях с большей производительностью без ущерба для компактной конструкции!

Помимо превосходной энергоэффективности, есть и другие причины для выбора винтового компрессора:

• Сокращенное техническое обслуживание вариант обслуживания.
• Низкий уровень шума и вибрации — это связано с уменьшением количества движущихся частей и небольшим размером по сравнению с другими компрессорными технологиями.
• Нет рабочего цикла — может обеспечить постоянную подачу воздуха без вреда для компрессора.

Каковы преимущества компрессора со смазкой?

• Полная автоматизация с помощью контроллера Delcos
  1. нужное количество смазки в нужное время
  2. ручное вмешательство не требуется
• Без простоев
• Быстрое, простое и экономичное обслуживание
• Замена картриджа происходит во время обслуживания через 4000 или 8000 часов
• Более длительный срок службы, поскольку роторы редко требуют замены
• Покрывается гарантией Assure (Для агрегатов, введенных в эксплуатацию с 01.01.2019)

Компрессионные возможности

Роторные винтовые компрессоры CompAir мощностью от 4 до 250 кВт (от 5 до 335 л. с.) обеспечивают рабочее давление от 5 до 13 бар (от 72 до 188 фунтов на кв. дюйм).

Приводы с фиксированной и переменной скоростью

Наш ассортимент винтовых компрессоров с впрыском топлива доступен с приводами с фиксированной или переменной скоростью. Преимущества обоих зависят от уникального спроса вашего бизнеса. Компрессоры с фиксированной скоростью работают непрерывно, независимо от потребности, и очень эффективны при работе на 100% производительности. Компрессоры с регулируемой скоростью могут увеличивать или уменьшать производительность в зависимости от потребности, используя только необходимую энергию для обеспечения соответствующего потока для производства сжатого воздуха.

При выборе ротационного воздушного компрессора всегда следует учитывать потребности в эксплуатации. Привод с регулируемой скоростью может обеспечить удивительную энергоэффективность, что приводит к экономии средств, однако, если ваше приложение требует постоянного спроса, компрессор с фиксированной скоростью может дать вам лучшие результаты.

Интеллектуальная конструкция

Мы знаем, что винтовой компрессионный элемент является сердцем компрессора, поэтому CompAir сохраняет разработку и производство собственными силами, используя новейшее оборудование для шлифования роторов с ЧПУ в сочетании с онлайн-лазерной технологией для достижения фантастических результатов.

Кроме того, наши компрессорные блоки премиум-класса были специально разработаны опытными инженерами Центра передового опыта Simmern, которые постоянно работают над повышением эффективности компрессоров. Наши специалисты оптимизировали конструкцию, чтобы обеспечить низкую скорость вращения, снизить затраты на электроэнергию и повысить надежность.

Применение и применение

Винтовые компрессоры часто используются для подачи большого количества сжатого воздуха в крупные промышленные предприятия. Передовая технология позволяет компрессору работать непрерывно, обеспечивая большую производительность высококачественного воздушного потока, идеально подходящую для требовательных приложений.

Типичные области применения:

• Пищевые продукты, напитки и пивоварение
  Обработка продуктов, машины для розлива пищевых продуктов, насосы для жидкости и воздушные ножи.
• Военный
  Работа с пневматическими мишенями, работа с тренажерами, очистка танковых пушек.
• Авиакосмическая и автомобильная промышленность
  Типовое надувание, отделка изделий, пневматические роботы, плазменная резка и сварка, а также применение в покрасочных цехах.
• Промышленный
  Пневматические инструменты, дробеструйная обработка, очистка, подъемное оборудование, охлаждение и нагрев.
• Электроника
  Машины для очистки и установки печатных плат.
• Производство
  Строительство, оборудование для отделки распылением, пневматические подъемники и инструменты.
• Нефтехимия
  Технологический воздух, регулирующие клапаны и цилиндры, обработка материалов и производство азота.
