Русская печь с лежанкой и плитой своими руками: Русская печь с лежанкой своими руками: технология постройки + Видео

чертежи, схемы, порядовка, фото и видео пошаговая инструкция

Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но! Самое главное – это обогрев дома, ведь камни даже по окончании горения еще долго удерживают тепло и сохраняют уют.

Настоящая русская печь в общем понимании это достаточно крупный объект, традиционно занимающий четверть кухни. Мы же предлагаем сделать такую же, но в несколько раз меньше. Прочитав нашу статью, вы узнаете, что такое мини русская печь своими руками и сколько у нее преимуществ перед большой «сестрой».

Мини русская печь действительно миниатюрная, ее стандартные размеры составляют 100х130 см, и потому она будет уместной даже в небольшом однокомнатном доме.

Чаще всего она используется для готовки пищи, поскольку занимает мало места, растапливается быстро, позволяет разместить сразу 2-3 предмета на конфорках, в ней же можно одновременно выпекать хлебобулочные изделия.

И даже после окончания топки плита еще несколько часов держит температуру, что дает возможность поддерживать еду теплой.

Устройство русской печи и принцип работы – видео

Построить такой универсальный отопительный агрегат несложно и очень быстро – всего за 2 дня у вас получится миниатюрная печь русская своими руками. Главное разобраться в порядовке и выбрать качественные материалы.

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать  русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет,  достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;
• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

… и инструменты:

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядовка

• 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
• 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
• 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
• 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
• 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
• 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
• 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
• 12 ряд – канал закрывается варочной плитой из чугуна.
• 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
• 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
• 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
• 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
• 20-21 ряды – выкладываются по рисунку.
• 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
• 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
• 27 ряд – по рисунку
• 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
• 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

Итак:

1. Покупайте только качественный кирпич и глину

Часто в попытке   сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала. Шамотная глина – гарант того, что печь не лопнет в один прекрасный день или вечер и не отравит обитателей угарным газом.

2. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
3. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

4. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

Русская печь своими руками: создаём тепло в доме

В чем в чем, а толк в том, как быстро обогреть дом, наши предки знали прекрасно. Еще бы, ведь русские зимы – это настоящие испытание холодом. Сегодня в загородные дома постепенно возвращается старая добрая русская печь, а все оттого, что сложно представить что-то настолько эффективное и многофункциональное. В статье мы рассмотрим основные этапы того, как возводятся русские печи своими руками. На самом деле, процесс достаточно сложный и трудоемкий, но при желании его можно выполнить самостоятельно.

 Подготовительный этап: материалы и кладочный раствор

Первым делом – подготовка. Не стоит относиться к данному этапу поверхностно, ведь именно от качества избранного материала будет напрямую зависеть прочность конечного изделия. И так, что потребуется для изготовления русской печи? (См.

также: Печь для дачи своими руками)

Первым делом, для топочной части печи потребуется огнеупорный кирпич, в основе которого лежит  шамотная глина. Для оставшиеся же части вполне подойдет и керамический.

Из чугунных деталей для работы придется запастись:

• Дверцами, всего их три вида: поддувальная, нам понадобится 2 штуки, прочистая, также 2 штучки и 1 вентиляционная.
• Решетка.
• Задвижки и вьюшка.
• Заслонка для горнила
• Водогрейная коробка
• Плита с конфорками
• Стальные полосы.

Размеры и количество некоторых металлических деталей зависит от того, какую именно русскую печку и какого размера, вы собрались собрать. Помимо всего выше описанного, нам, для того чтобы правильно сложить своды, могут потребоваться шаблоны, которые чаще всего изготавливают из фанеры. (См. также: Побелка печи своими руками)

Теперь несколько советов о кладочном растворе, он, в противовес обычному, имеет более сложный состав.

Лучше всего купить его в специализированном магазине, но если все сделать самому – дело принципа, то первым делом надо учесть то, какой именно кирпич вы намерены использовать при сборке.

Как видите, приготовить раствор – дело не простое, особенно, если учесть, что глина бывает разного качества, а значит, в зависимости от нее, и раствор у вас получится разный. Один совет – лучше ошибиться в пользу жирной глины, ведь если что, появившиеся трещины можно замазать более тощим (сухим) раствором.

Сам процесс изготовления раствора состоит в следующем: в железную или оббитую жестью тару помещается замоченная в воде глина. Она должна простоять так несколько суток, после чего в глину, замоченную в воде, добавляется песок. Получившуюся смесь надо перемешать, можно использовать для этого дедовский метод – мешать глину ногами. Для того чтобы качество раствора было на высоте, из него необходимо удалить все крупные камешки и комки. (См. также: Печь с лежанкой своими руками)

Стандартные размеры и фундамент печи

Мы уже отмечали, что многое зависит от планируемого размера печи. На сегодняшний день существуют следующие размеры печи:

• большая — 2310 на 1600 мм,
• средняя — 2130 на 1470 мм,
• малая — 1780 на 1240 мм.

Стандартным размером считается:

• ширина — около 1,40 м,
• длина — около 2,10 м,
• высота — 1,80 м (расстояние от пола до лежанки).

Фундамент – это основа, первый этап, когда начинается сборка русской печи. Фундамент можно сделать из бетона или кирпичного боя – что вам больше приглянется. Первым делом роется котлован, его глубина должна немного превышать глубину промерзания грунта, а размеры должны быть больше чем размеры будущей печки где-то на 15 см.

Для фундамента предстоит сделать песчано-гравийную подушку, а также арматурный каркас и опалубку. Главное, осуществлять заливку бетона поэтапно, уделяя внимание каждому слою (увлажнять и утрамбовывать его). Для лучшего схватывания самый верхний слой необходимо накрыть брезентом, а перед тем как приступить к кладке, необходимо выполнить гидроизоляцию фундамента, обычно для этого используют рубероид. (См. также: Простая печь своими руками)

Первые ряды: создаем основу с 1-го по 11-й ряд

Наконец мы переходим к главному, к кладке печи. Главное в кладке русской печи – это порядовки. Если говорить простым языком, то порядовки – это инструкции, которые касаются того, как надо укладывать каждый ряд. Все дело в том, что в процессе кладки русской печи почти каждый последующий ряд укладывается иным способом, нежели предыдущий. То есть выполнить порядовку своими руками означает самостоятельно собрать русскую печь.

1-й ряд: в качестве материала пережженный кирпич, потому что он меньше впитывает влагу, а значит, и сырость, исходящая от пола (подвала), не будет на него влиять. Для углов используем обрезанные до ¾ своей длины кирпичи. Чтобы прилегание было наилучшим, внутренние углы одного из кирпичей, а также соседнего, необходимо отпилить. Подобная кладка должна обеспечить правильную связку углов.

2-й ряд: намечаем основу стен, впереди и слева закладываем прочистки, а справа на фронтальной части необходимо сформировать будущий зольник.

3-й ряд: впереди необходимо установить дверцы поддувала и прочистки, для этого в ход идет стальная проволока, которую укладывают в кирпичные пропилы и закрепляют при помощи кладочного раствора. А вот чистки слева закладываются кирпичами без использования раствора.

4-й ряд: необходимо перекрыть подовые каналы.

5-й ряд: занимаемся установкой решетки малой топки. Внимание: для кладки внутренней части топливника необходимо использовать огнеупорный кирпич, его кладут без раствора!

6-й ряд: продолжаем кладку топливника, а с левой стороны нашей печи устанавливаем водогрейный бак.

7-й ряд: продолжаем класть стенки печи и первый топливник, устанавливаем колосниковую решетку топки. Правую стену желательно укрепить стальной полосой, ее прячут в шов и стягивают при помощи торцевых заглушек.

8-9-й ряды: укладываем стены и внутренние каналы, с помощью проволоки устанавливаем и закрепляем дверцы топки плиты, а также малого топливника.

1-й ряд: соединяем своды первого и второго топливника и перекрываем дно горнила. Необходимо оставить открытыми каналы дымооборотов, так их вводят в горнило.

11-й ряд: устанавливаем стальной уголок 30 х 30 мм на переднюю кромку кладки и перекрываем съемной колосниковой решеткой открытое пространство правого топливника.

Закладка варочной камеры: с 12-го по 19-й ряд

12-й ряд: приступаем к кладке передних стен горнила, нам потребуется огнеупорный кирпич. Устанавливаем заслонки горнила, а слева от плиты начинаем формировать нижнюю часть будущего дымохода. Важно: между нижним дымоходом и горнилом должно остаться отверстие, его необходимо закрыть задвижкой летнего хода.

Свод арки проще всего выкладывать по заранее изготовленному фанерному шаблону.

13–16-й ряды: наращиваем стенки печи, перекрываем устье горнила.

17-й ряд: самое время укрепить заднюю стенку при помощи стальной стяжки. Ну и начинаем сужать свод горнила, при этом расширяя дымоход.

18-й ряд: свод горнила окончательно перекрывается (нам вновь потребуется заранее подготовленный шаблон), выкладывается передняя стенка печи, которая образует перетрубье.

19-й ряд: теперь укрепляем переднюю стенку нашего горнила (стяжка) и возводим стенки выше горнила, таким образом образуется пространство для засыпки.

Завершающий этап: с 20-го по 30-й ряд

Самые сложные этапы сборки русской печи уже позади, остался последний рывок.

20-й ряд: получившийся свод горнила обильно посыпаем песком, тщательно его уплотняя, тем самым повышая теплоемкость.

21-й ряд: перекрываем печь, перетрубье должно начать сужаться в сторону дымохода.

22-23-й ряды: процесс сужения перетрубья продолжается, как и кладка дымохода.

24-й ряд: устанавливаем на перетрубье вентиляционную заслонку.

25-26-й ряды: перетрубье все еще активно сужается, соединяясь с дымоходом.

26–30-й ряды: количество рядов зависит от высоты помещения. Дымоход продолжает сужаться, возводится специальная ступенька перед потолком, после которой формируется труба, выходящая на крышу.

Вот вам и русская печь с лежанкой, собранная своими собственными руками. Если вы справитесь с этой непростой задачей – воздвигнете у себя дома настоящую русскую печку, то сделать печь для русской бани своими руками вам не составит особого труда. Ну а если вы только примеряетесь к возможности построить это чудо народной мысли у себя в доме, надеемся, что процесс его возведения стал для вас понятнее, а значит, проще и вскоре в вашем доме будет тепло, на лежанке – комфортно, а на столе – сытно!

Кладка своими руками, лучшие заказы и схемы

Строительство печи в частном доме – ответственное и требующее мастерства мероприятие, которое рекомендуется проводить под руководством опытного печника. Только он знает, как построить русскую печь: выбрать правильную схему кладки, подобрать кирпич, приготовить раствор.

Даже небольшие просчеты в заказе могут обернуться плачевным результатом, поэтому необходимо соблюдать правила проведения работ и нормативные требования в строительстве.

Содержание статьи:

• Устройство русской печи
• Строительство: подготовка и кладка
  • Выбор места для кладки
  • Подготовка инструментов и материалов
  • Как приготовить раствор?
  • Основные принципы рядовой кладки
• Печь с котлом и лежанкой
• Рекомендации по эксплуатации
• Выводы и полезное видео по теме

Устройство русской печи

Размеры, форма и конструктивные особенности русской печи могут различаться. По одному из определений, это отопительно-варочная установка с 2-мя топками, которая помимо функций обогрева предназначена также для приготовления типовых блюд и выпечки хлеба.

Процесс сжигания дров в основной топке происходит следующим образом: газы, образующиеся при горении поленьев, поступают в 1 секцию подкамеры, затем через специальные отверстия — подтопки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основная топка нужна для зимнего отопления, малая используется для приготовления пищи в любое время года

При сжигании дров в малой топке дымовые газы сначала попадают в основную топку, из нее в трубу. Здесь можно использовать не только сухие бревна, но и кору, щепу, ветки и другие отходы.

Русская печь имеет массу достоинств, но имеет один заметный недостаток: тепло вырабатывается на уровне очага, то есть на расстоянии примерно 0,9м от пола, что препятствует прогреву нижней части помещения

Фундаментом для сооружения служит фундамент, обычно на 0,1 м больше дна русской печи. Здесь, внизу, подвал — свободное место для хранения кочерги, хвата, лопаток и прочего снаряжения.

Основной частью считается тигель — варочная камера с отверстием (горловиной) на лицевой стороне. Горловина может иметь прямоугольную или арочную форму. Через него внутрь тигля закладывается топливо (поленья) и ставится посуда с едой

Для кладки варочной камеры, и в частности свода, выбирают наиболее огнеупорный, отборный кирпич. Толщина стен определяет, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но так же быстро и остывают. Стандартная толщина составляет 1 или ¾ кирпича. Передняя стена тоньше – ½ кирпича, как и перегородка перед топкой.

На дне варочной камеры находится под, для которого подойдет прочный гладкий кирпич. Часто ее укладывают всухую, без использования раствора, на подушку из крупнозернистого песка, в которую добавляют щебень, гравий или битое стекло. Настил очага делается с уклоном 3-5 см в сторону устья.

Форма арки влияет на степень прогрева и сложность кладки.

Например, полукруглые арки слабо нагреваются под и неравномерно отражают газы, но считаются более легкими в устройстве своими руками.

Плоские арки укладывать сложнее, для распределения нагрузки необходимо использовать стальные стяжки. Однако при такой конструкции днище сильнее прогревается.

Технология кладки свода русской печи может варьироваться, но чаще всего соблюдают следующее правило: выкладывать одновременно с 2-х сторон и заканчивать посередине. По центру укладывается замковый кирпич, для покрытия которого используется глиняный раствор.

Варочная камера устроена с учетом того, что топливо можно заложить близко к горловине — сгорание более эффективное. Горшки и подносы также ставят под устье

Если пекут хлеб, то очищают под ним — золу выкапывают, а остатки сметают.

Еще есть способ испечь хлеб без противней и форм, когда его кладут на специальную лопатку, слегка присыпают мукой, а потом «ставят в печь» — просто резким движением вываливают на под.

Строительство: подготовка и кладка

Чтобы обезопасить себя от разного рода рисков, связанных с пожаром, а также от претензий пожарной инспекции, рекомендуем при возведении объекта использовать нормы и правила, изложенные в нормативно-правовой документации состав:

• СНиП 41-01-2003 — раздел по отоплению;
• СНиП 23-02-2003 — по тепловой защите;
• СНиП 3-01-01-85 — общестроительные нормы.

Материалы для строительства печи также должны соответствовать нормам безопасности и противопожарным правилам.

Выбор места для кладки

Традиционно расположение печи выбирают так, чтобы устье было обращено к окну и хорошо освещалось. Постройку можно расположить как в центре комнаты, так и у стены, в углу.

Если стены деревянные, то они должны быть защищены негорючим материалом — например, стальными листами или асбестовыми плитами. При этом кирпичную кладку следует располагать не ближе 0,2 м.

Расстояние между топкой и стенами помещения также необходимо для ежегодной ревизии, которую необходимо проводить перед началом каждого отопительного сезона

Иногда здание размещают в стене между двумя комнатами. Для защиты стены или перегородки можно использовать кирпичную кладку толщиной около 0,2 м или облицовку негорючим материалом.

Центральное расположение русской печи позволяет увеличить площадь обогрева: отапливаемая конструкция может отапливать сразу два смежных помещения, например, кухню и спальню

Этот вариант можно использовать, когда большая топка уходит в на кухню, маленькую — в соседнюю комнату. Раньше практиковалось в пятистенных домах с «летней» избойкой, в которой топка большой печи с лежанкой не использовалась в теплое время года.

Подготовка инструментов и материалов

Кладочные приспособления и инструменты готовятся заранее, чтобы не отвлекаться и не спешить с их поиском в самый неподходящий момент.

Основной инструмент печника:

Фотогалерея

Фото

Небольшим шпателем с ручкой набирается необходимое количество кладочного раствора и наносится на кирпич, равномерно распределяясь по поверхности. Удаляет излишки раствора, выступающие из швов.

Чтобы придать кирпичам нужную форму, подогнать их под определенные размеры или просто разделить пополам, используйте инструмент, одна сторона которого представляет собой обычный молоток, а вторая, с плоской ударной частью, напоминает кирку

Для придания кладке печи аккуратного вида используется небольшой, очень простой, но полезный инструмент — оклад. С его помощью оформляют горизонтальные и вертикальные швы, особенно если последующая облицовка плиткой не планируется.

Для правильной работы печи очень важно соблюдать ровность рядов или, наоборот, наклон под определенным углом. Для этого используется уровень, и его желательно использовать после укладки каждого ряда

Кельма или мастерок для распределения раствора

Молоток для кирпича

Металлический шов

Уровень строительный пузырьковый или лазерный

Также могут пригодиться отвес и строительный шнур — для точной подгонки углов и стен конструкции по вертикали правило для выравнивания фундамента, складной стальной метр для разметки и выравнивания. В целях безопасности рекомендуем перед работой надевать защитную одежду, удобную обувь и перчатки.

Материалы и их количество зависит от выбранной модели печи — с нагревательным щитком, лежанкой или варочной панелью.

Таблица необходимых материалов может выглядеть так:

Особое внимание следует уделить печным приборам из металла (сталь или чугун): дверцы, колосники, люки, вентили, заслонки, чугунные плиты

Преимущество превосходства чугуна над сталью очевидно: он не ржавеет, не выгорает, практически не деформируется под воздействием высокой температуры, долго сохраняет тепло.

При покупке дверей и задвижек убедитесь, что первые закрываются плавно и плотно, а вторые легко скользят в полотне. Раньше размеры устройств подчинялись стандартам, например, чистые двери имели размеры 112*150 мм. Сегодня можно найти оборудование различной формы, длины и ширины.

Как приготовить раствор?

По основному материалу растворы делятся на глиняные, цементные, известковые.

Клей считается традиционным и наиболее подходящим для монтажа такой части печи, как топка. Современные рецептуры, как правило, смешанного (комплексного) типа и помимо вяжущего компонента включают заполнители

При обозначении на первом месте стоит вяжущий компонент, на втором — заполнитель, например, 1:1 или 1:2. Комплексные растворы указывают в трех частях, например, 1:2:6, с двумя связующие в первую очередь, последний заполнитель. Марка цементных растворов зависит от марки используемого цемента.

Готовый раствор должен обладать следующими качествами:

• пластичность, удобная для нанесения и распределения;
• достаточно толстый, чтобы предотвратить растекание;
• нормальной плотности, ни худой, ни толстый.

Здесь действуют общие правила: слишком жидкие растворы считаются слабыми и недолговечными, а жирные растрескиваются после высыхания.

У опытных мастеров есть свои секреты приготовления печных растворов, многие из которых придерживаются традиций и используют проверенный веками знакомый состав глины и песка

Самое сложное в приготовлении глиняного раствора — найти подходящий сорт глины. Она должна быть жирной, чтобы состав получился эластичным, удобным для укладки и создания аккуратных ровных швов. Иногда на подбор правильных пропорций уходят годы — это еще одна причина работать под руководством опытного мастера.

Новички выбирают состав раствора опытным путем. Сначала глину перед замесом очищают от примесей, затем замачивают в воде на 24 часа.

Одни и те же порции глины смешивают с разными порциями песка, формируют лепешки и дают им высохнуть в течение 2-3 дней. В дальнейшем для приготовления раствора используют пропорции, дающие меньше всего трещин.

Для придания глиняной массе подходящей текстуры и однородности ее замачивают, а затем протирают через сетку с ячейкой 5 мм.

При устройстве печи вместо песка в огнеупорную глину требуется добавить шамотный порошок 1:3 или 1:4. Можно использовать кладочную смесь, приготовленную в заводских условиях.

Для кладки дымоходов и дымоходов внутри дома применяют известково-цементную или известково-песчаную смесь. При сооружении трубы над крышей используется цементный раствор или известково-цементный состав.

Основные принципы рядовой кладки

Для устройства русской печи рекомендуется применять полнотелый огнеупорный кирпич без трещин и сколов. Толщина зазоров между соседними рядами, заполненных раствором, составляет от 0,5 до 0,8 см.

Различные секции печи могут быть выполнены кладкой в ​​целый кирпич, уложенный на ребро или уложенный плашмя, а также в ½ (равный ширине) или ¼ (равный ребру) кирпича.

Перевязка углов чаще всего выглядит как последовательное переплетение двух сторон — «ложка» (длинное ребро) и «тычок» — короткое ребро

Предлагаем по схемам и описаниям ознакомиться с порядковой кладкой Русская печь. Размеры предлагаемого варианта 1,45*1,28 м (т.е. 6 кирпичей в дин и 5 — в ширину).

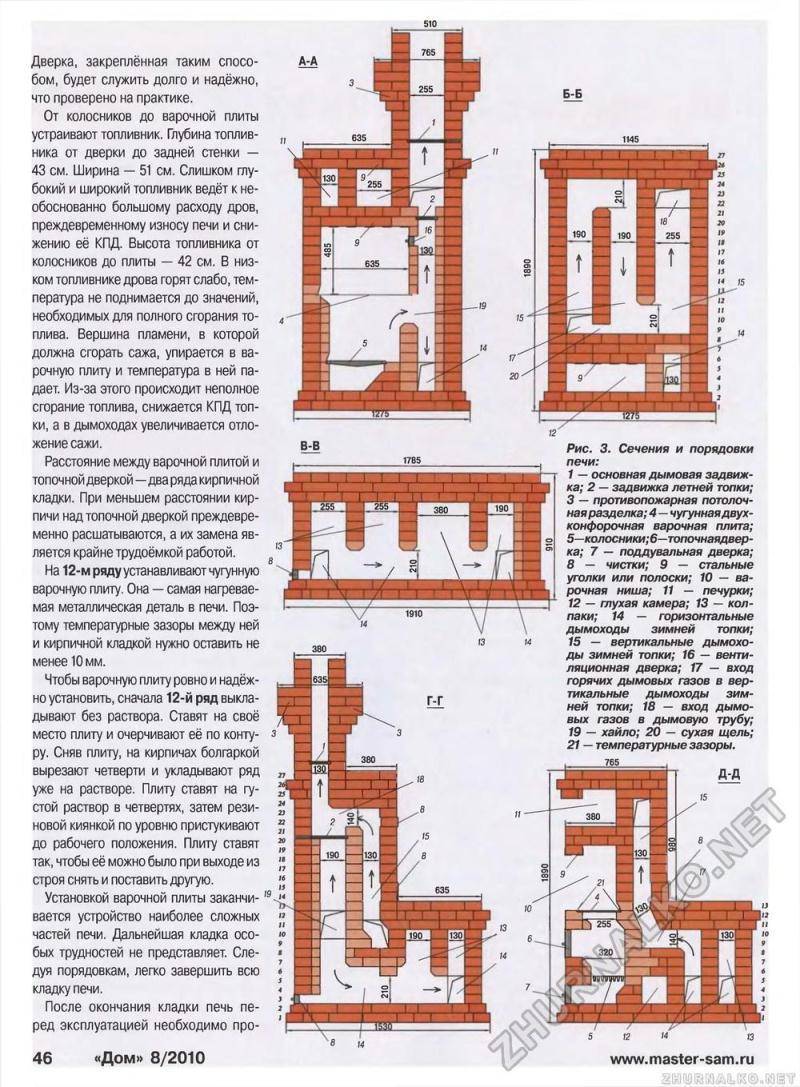

Схема русской печи в разрезе в двух основных положениях. Кладка производится в 32 ряда, первый на уровне пола, последний перед дымоходом

Фундамент закладывается в грунт, от которого зависит конструкция конструкции. На глубине 12 см от пола уложить двухслойную гидроизоляцию (например, 2 куска толя).

Схемы кладки секционные. Два ряда кирпичей уложены до уровня пола в плоском положении – это верхнее перекрытие фундамента

Первый ярус кладки печи также состоит из кирпичей, уложенных плашмя.

1-4 ряды выкладывают по схемам ниже, при этом в 4 ряду необходимо будет закрепить стальные планки и дверцы поддувала (3 шт.).

5 ряд отличается установкой колосника, необходимого для удаления золы из варочной печи в отверстие поддувала. Под следует выкладывать только из огнеупорного кирпича.

Схема 5 рядов и схема 6-11 ряды:

6-11 ряды выкладываем по одной схеме с некоторыми отличиями:

6 ряд — установка основной дверки топки,

10 ряд — установка поддувной дверки для малой топки,

11 ряд — решетка для удаления золы из мелкой топки.

12-17 ряды — допмонтажные работы:

12 ряд — дверца малой топки,

13 ряд — 2-конфорочная варочная панель из чугуна (0,71*0,41 м), материал — огнеупорный кирпич и сталь полосы для армирования. После этого выложите арочные проемы внутренней, а затем и внешней варочных камер,

15 ряд — огнеупорный кирпич кладут на ребро, устанавливают дверцу варочной камеры (0,45*0,45 с защелкой), остальные кирпичи кладут плашмя, чередуя со стальными полосами.

17 ряд — выложить из уложенного плоского кирпича, затем 5 ряд — труба, при этом между последним рядом и потолком проложен лист асбеста.

Схемы рядов с 12 по 17 (3-3), с 17 по 22 (4-4), с 22 по 27 (5-5):

Над основной конструкцией печи проходит труба, облицованная 5-ю кирпичами (плоское положение). Для прочности его связывают с повязкой. Таким образом, получается 32 ряда.

Печь с котлом и лежанкой

Кроме самого простого варианта с двумя топками строятся сложные русские печи своими руками с лежанкой, котлом для нагрева воды, с затопкой или камином. Рассмотрим порядок популярных растворов, которые можно использовать для самостоятельного строительства.

Упорядочивание значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно отличается предыдущий ряд от последующего, какие элементы необходимы на всех этапах.

Рассмотрим схемы постройки русской печи с котлом , созданные в компьютерной программе.

1 ряд задает расположение всей конструкции, выполнен полнотелым из огнеупорного кирпича, уложенного плашмя.

Перед укладкой необходимо сделать разметку, соорудить фундамент, положить слой гидроизоляции. Все элементы лучше сначала выложить на сухую, чтобы уточнить размеры топки

2 ряд — начало построения отсеков.

Сначала кладут кирпичи, из которых состоят стены печи, затем — ряд внутренних перегородок. Кирпичи следует укладывать строго по чертежу, измеряя каждый ряд уровнем

3 ряд — конструкция двух камер, очистки и поддува.

Напротив камер установлены чугунные двери. Для фиксации используется проволока, которая одним концом вставляется в ушки изделий, другим укладывается в швы между кирпичами

4 ряд ​​ — закрытие очага.

Одна камера внутри конструкции — нижняя — закрыта плоскими кирпичами. Таким же образом перекрывают внутренние каналы у стен

5 ряд — решетка.

Большая топка оборудуется колосниковой решеткой, на этом же этапе устанавливается еще одна дверца — для малой топки. Внутренняя кладка выполняется шамотным кирпичом без применения раствора

6 ряд — бак ГВС.

Бак прямоугольной формы из оцинкованной стали и предназначенный для нагрева воды устанавливается сбоку, но так, чтобы подход к нему был открыт

7 ряд — усиление боковой стенки.

Настенный соединитель изготовлен из стальной полосы. При этом устанавливается дверца для основной топки и колосник для малой. Зазоры в салоне увеличивают отвод тепла

8 и 9 ряд — выходные каналы.

Кладка внутренних каналов осуществляется строго по схеме и уровню. Здесь же устанавливают еще одну дверцу — уже для небольшой топки

10 ряд — соединение сводов основной и малой топок.

Здесь дно печи выложено сплошным. Резервуар для воды полностью закрывается. Открытыми остаются только отверстия для прохода нагретого воздуха в варочную камеру.

11 ряд — установка варочной панели.

Лучшее место для установки – край передней стены над дверцами обеих камер сгорания. Для крепления плиты подойдет стальной уголок 50*50 мм. Сзади — решетка

12-13 ряд — оформление стенок варочной поверхности.

На этом этапе начинается строительство дымохода. Между дымоходом и топкой установить металлическую заслонку, закрыв при необходимости отверстие

14 ряд ​​ — вход в трубу.

Начинается проектирование канала дымоудаления. Отверстие в нем открывается при помощи заслонки, установленной вертикально. Подъем стен топки продолжается

15 ряд — свод варочной камеры

Направление кладки меняется — она ​​сужается, образуя и перекрывая варочную камеру. Контуры дымохода Появление

16 ряд — усиление стен.

Кладка выполняется по принципу 15-го ряда, но для надежности конструкции в швы укладываются стальные пластины с замковыми элементами на концах

17 ряд — установка металлических деталей.

Задняя стенка стянута металлической полосой, дополнительно сужен свод варочной камеры, над варочной панелью установлены стальные опоры для последующей кладки — уголок и полоса

18 ряд — свод топки.

Для создания арочной конструкции используется либо шаблон, либо металлический каркас. Кирпичи укладываются на длинное ребро – ложку. Варочная панель закрытая

19 ряд — усиление внутренней перегородки.

Для усиления, как обычно, используйте стальной стержень. По периметру арки выложить стены, которые будут служить бортами для дальнейшей засыпки

20 ряд — засыпка песком.

Пространство над топкой полностью засыпается чистым просеянным песком, который необходимо тщательно утеплить. Наполнение увеличивает теплоемкость пекарной камеры

21 ряд — основание кушетки.

Сзади уплотненный песок и стены, примыкающие к своду, полностью покрыты кладкой — это основание будущей скамейки, спереди заужено

22 ряд — установка металлической детали в дымоход .

Для увеличения времени нагрева, сохранения тепла и возможности перенаправления газов в дымоход устанавливается металлический элемент с отверстием

23 ряд — дымоходная дверца.

Чтобы прочистить дымоход, нужно специальное отверстие, которое закрывается дверцей, закрепленной на проволоке. Снятие затрубного пространства продолжается

24 ряд ​​ — установка затвора.

Заслонка необходима для регулировки тяги в тигле и в печах. Сначала устанавливают полотно, по которому он движется, а затем сам клапан

25-26 ряд — сужение кладки.

Два ряда выложены практически одинаково, основная цель — перекрыть пространство над установленной задвижкой и сформировать верх топки

27-29 ряд — соединение межтрубного пространства и дымохода.

Кладка основных частей завершена, продолжается строительство трубы — до уровня разделки. Часть дымохода, проходящего через перекрытие, укрепляют не глиной, а цементным раствором

Дымоход выводят через чердак на крышу, там устраивают выдру и гидроизолируют прилегающую зону, чтобы не было щелей между трубы и кровельный материал.

Главное при строительстве соблюдать порядок русской печи и следить за качеством используемых материалов.

Рекомендации по эксплуатации

Эффективность сжигания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, способным со временем деформироваться от перепадов температур. Поэтому придется не только чистить, но и замазывать щели, чтобы не образовывался конденсат и не падала теплоемкость конструкции.

Это очень просто, вот пример: со временем вокруг клапана образовалась щель шириной всего 2 мм. Получается, что за час она пропускает целых 15 м³ воздуха, нагретого до температуры 90-100°С, то есть около 10% всего тепла, поступающего от топки.

Теплопотери увеличиваются до 40% при простом открытии дверцы и на 20-25% при подаче воздуха через поддувал

Ремонт и чистка печей производится один раз в год, перед отопительным сезоном. А вот чистить дымоходы нужно чаще — примерно 2-3 раза за сезон. Перед пуском топки с колосника удаляют золу, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо готовят заранее, так как бревна должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Не рекомендуется использовать сырые дрова, так как испаряющаяся влага оседает на стенах и смешивается с копотью.

Лучше, если дрова будут одинаковой длины и толщиной не более 10 см. Так они прогорают одинаково быстро и равномерно, что немаловажно для прогрева кирпича

Обычно печной процесс занимает от 1,5 до 2 часов.

Дрова укладывают в топочную камеру рядами или в клетку, с небольшим расстоянием между поленьями. Важно, чтобы они прогорали одновременно, так как жара будет больше.

Длительное время не рекомендуется топить печь на повышенный нагрев. Так вы можете спровоцировать появление трещин, в результате чего вам понадобится сначала косметический, а затем капитальный ремонт – снова кладка.

Для розжига обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открыть все заслонки, вид, дверца

Как только дрова загорятся, топка закрывается, а поддувало открывается. Тяга регулируется положением вентиля или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым указывают на нехватку воздуха — необходимо увеличить подачу.
• Белое пламя и гул в трубе — лишний воздух, лучше немного прикрыть дуновением.
• Перемешивать бревна можно только после того, как они полностью прогорят и образуют пустоши, пропускающие воздух.
• Головки втыкаются в центр горячих углей, чтобы они быстро сгорели.
• Как только угли перестают гореть голубым пламенем, они распределяются по очагу, приближаясь к устью.
• Для страховки от угарного дыма трубу не закрывают еще 10 минут, чтобы предотвратить попадание угарного газа в помещение.

Если печь топится углем, то топить ее рекомендуется дровами.

При отделке наружных стен помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Выводы и полезное видео по теме

Видео макет русской печи с заказом:

Процесс разборки старой и постройки новой печи:

Один из вариантов русской печи с заказ:

Если правильно построить русскую печь, можно сразу получить практически «вечный» отопительный прибор, и отличный кухонный инвентарь для приготовления пищи. Однако для этого устройство должно полностью соответствовать заказу, а технология кладки кирпича и замешивания раствора — общепринятым нормам.

И прежде чем делать проект русской печи, лучше проконсультироваться с квалифицированными печниками.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите, как вы строили русскую печь у себя на даче или в загородном доме. Задавайте вопросы, делитесь информацией, полезной для интересующихся темой посетителей сайта, размещайте тематические фотографии.

Кирпичные обогреватели — американские каменные обогреватели и печи

Kachelofens? Грундофен? Путцофены? Что общего у этих слов?

Печь по-немецки. Иногда их называют каменными печами, это традиционные камины Северной Европы. Усовершенствованная на протяжении веков, чтобы гореть чисто и эффективно, сохраняя тепло и яркость вашего haus на протяжении всей ночи .

В наших конструкциях обогревателей для кирпичной кладки используется высокотемпературный (огнеупорный) сердечник с отделочным материалом (шпоном) в соответствии с региональной традицией или по вкусу заказчика. Дым движется от огня в дымоход, поглощая максимальное количество тепла от огня, постепенно высвобождая энергию в ваш дом в виде лучистого тепла. Мы освоили эту технологию, используя нашу запатентованную огнеупорную смесь, единственную североамериканскую смесь, специально разработанную для обогревателей кирпичной кладки. (На фото: наш камин Envirotech Radiant — классический Grundofen.)

Так зачем же покупать американский обогреватель для кирпичной кладки?

• Нет больше газовой и электрической компании

• Используйте на 75% меньше дров, чем традиционные камины когда отключат электричество

• Обогрейте свой дом с помощью экологически чистые технологии

• Они увеличивают стоимость любого дома

• Обогрев дома площадью 2500 квадратных футов примерно за доллар в день

• Используйте для приготовления пищи каменную печь или дровяную печь и плиту

• Никаких скрытых платежей за оборудование

• 9 0185 Их может установить любой мастер

• Самый низкий уровень выбросов от любая лаборатория, аккредитованная EPA, что делает нас самыми чистыми и экологичными

Phoenix ( 01.

11.21 цена увеличится до 6700,00 долларов США) В связи с увеличением стоимости материалов и доставки, мы не можем это контролировать.

Если вы хотите разместить заказ сейчас, ваша цена будет удерживаться на уровне 4900 долларов США!!! (Требуется залог)

Башня 24” Г x 30” Д x 6’ В со всем оборудованием: 4900,00 долларов США

Занимаемая площадь сравнима с дровяной печью. 22 500 британских тепловых единиц в час. Дымоход 6 дюймов.

Узнать больше

5 каналов (01.11.21 цена увеличится до 7200,00 долларов США)

Если вы хотите разместить свой заказ сейчас, ваша цена будет удерживаться на уровне 6400,00 долларов США!!! (требуется депозит)

24»Г x 42» Ш x 6′ В Обогреватель для кирпичной кладки со всем оборудованием: $6400,00

Узнать больше

Alaskan Survival (11.11.21 цена вырастет на 7400–8700 долларов США)

Если вы хотите разместить заказ сейчас, ваша цена будет удерживаться на уровне 7100–8700 долларов США!!

Обогреватель для кирпичной кладки со всем оборудованием: от 7100,00 до 8700,00 долларов США (требуется залог)

24” Г x 54” Д x 6’ В до 24” Г x 66” Д x 7’ В

Обогреватель для кирпичной кладки с печью с обеих сторон. Вариант с деревянным ящиком. Духовка будет больше, так как открывается сбоку. 24 000-48 000 БТЕ в час. Вес 2700#+.

Узнать больше

Традиционный A-Train (01.11.21 цена вырастет до 7800 долларов США)

Если вы хотите разместить свой заказ сейчас, ваша цена будет удерживаться на уровне 7500 долларов США

Обогреватель кирпичной кладки со всем оборудованием: 7500,00 долларов США ( Депозиты обязательно)

24” Д x 54” Д x 7’ В

Узнать больше

Envirotech Classic (01.11.21 цена увеличится до 7800 долларов США)

Если вы хотите сделать заказ сейчас, ваша цена останется на уровне 7400 долларов США

Устройство со всем включенным оборудованием: 7400,00 долларов США (требуется депозит)

24” Г x 54” Д x 6’ В

Выход дымохода сверху слева сзади блока. Вес 3500#+. До 60 000 БТЕ в час. Смещенная топка. Байпасная заслонка.

Узнать больше

Башня и аккумуляторная стена (01.11.21 цена увеличится до 7800,00 долларов США

Если вы хотите заказать сейчас, мы сохраним цену на уровне 7400,00 долларов США (требуется депозит)

Башня с аккумуляторной стеной, все оборудование в комплекте: $7400.00

Комплекты нагревателей для каменной кладки поставляются в комплекте со всем оборудованием, необходимым для завершения вашего комплекта

Каменный нагреватель для настольных и настенных батарей Вес 3500#+ До 60 000 БТЕ в час.0

Узнать больше

Ultimate Survival

Сердцевина нагревателя для кирпичной кладки с печью для выпечки и кухонной плитой: $ 11 400,00

Комплекты нагревателя для кирпичной кладки поставляются со всем оборудованием, необходимым для завершения нагревателя для кирпичной кладки.
