Русская печь своими руками кузнецова: чертежи и порядовки печей из кирпича

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

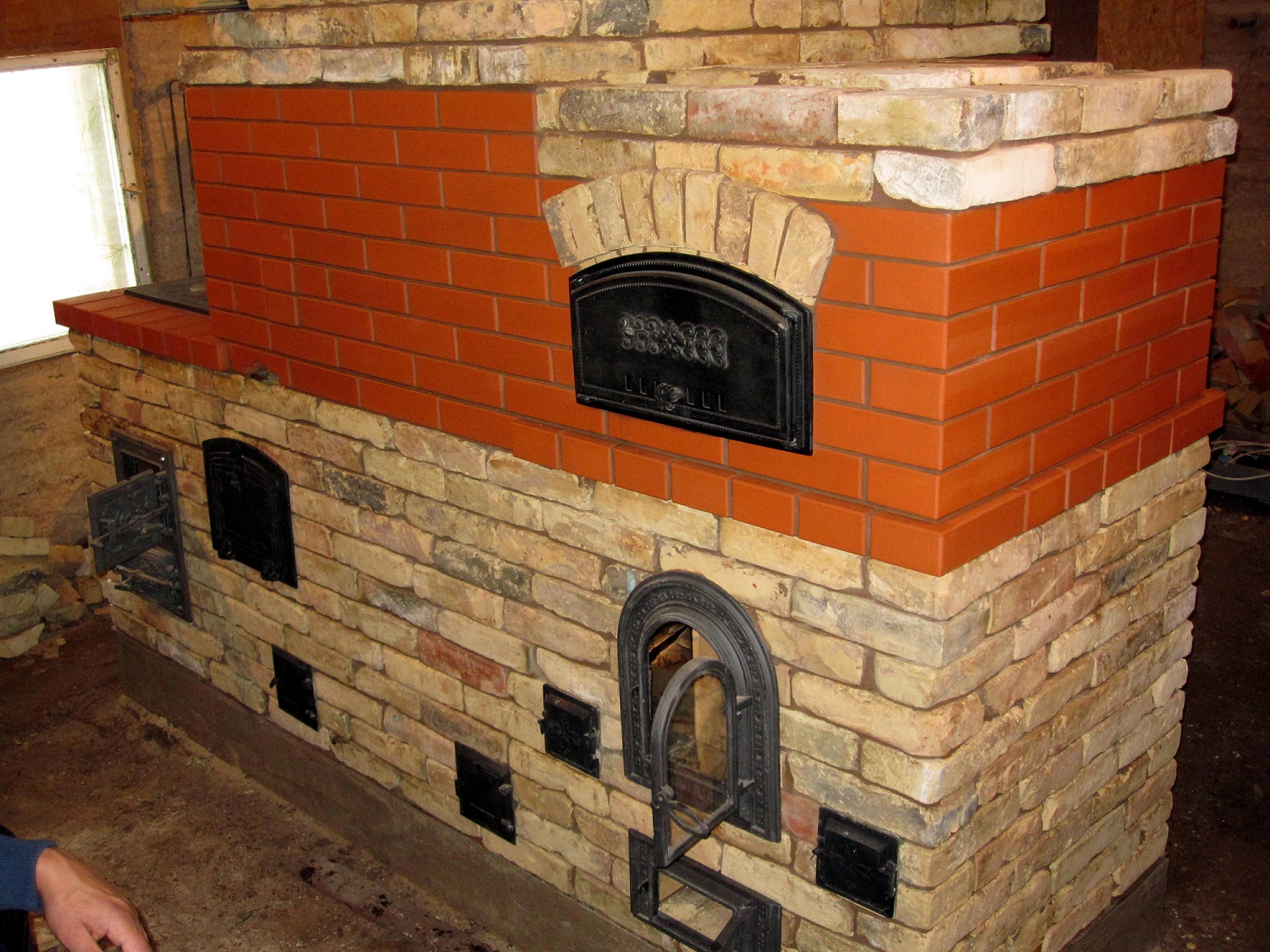

Печь Кузнецова из кирпича

Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи

Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него

9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например,

отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

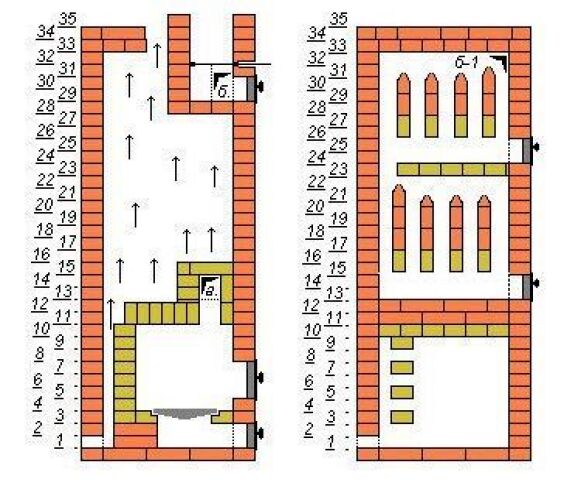

Схема отопительно-варочной печи Кузнецова

Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить

главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд

Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

Читайте также:

Печи Кузнецова своими руками порядовка и советы по кладке

Игорь Викторович Кузнецов – широко известный российский инженер-изобретатель, который занимается разработкой новых моделей печей и их постоянным усовершенствованием с 1962 года. За это немалое время появилось более 150 различных моделей, всесторонне опробованных практически и заслуживших широчайший спрос у собственников частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по обогреву жилых строений, но и возможностью придать интерьеру помещений уют и оригинальность.

Печи Кузнецова своими руками порядовка

Возвести печи Кузнецова своими руками порядовка которых, надо сказать, достаточно сложна, не так-то и просто. Однако, при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы, это вполне возможно.

Поэтому, если решено выполнить эти работы самостоятельно, нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядовку и рекомендации по кладке.

Особенности конструкций И.В. Кузнецова

Содержание статьи

Судя по конструктивным особенностям отопительных приборов, инженер при проведении своих разработок ставил перед собой две цели – это эффективность и продуктивность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов печи, по которым идет интенсивное движение продуктов горения вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой из своих моделей пытается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла на долгое время.

Таким характеристикам соответствуют печи, имеющие название «колпаковые», то есть имеющие специальные камеры для задержки тепла. Обычно конструкции Кузнецова имеют два «колпака» — нижний, объединенный с топочной камерой, и находящийся в верхней части печи. Принцип работы нижнего «колпака» заключается в разделении, выработанных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку колпака, задерживаются и аккумулируют тепло, в то время, как во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип действия двух «колпаков»

В верхнем «колпаке» газы также задерживаются, потому что выход из нее находится у его основания. Таким образом, прежде чем попасть в дымоход, горячие газовые потоки поднимаются к потолку, нагревая всю камеру.

Благодаря такой системе, внутренняя температура печи значительно повышается и удерживается длительное время, что дает высокий КПД отопительного прибора, доходящий до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Кроме рационального движения воздуха, сохранению тепловой энергии способствуют и установленные в нужных местах задвижки, которые также могут по мере необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии задвижки «летнего» хода, печь будет настроена только на приготовление пищи, потому что нагретый воздух будет уходить в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную плиту, не попадая в верхнюю колпаковую часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой рабочей системе печей, можно выделить ряд преимуществ конструкций, разработанных И.В. Кузнецовым:

• Прогревание печи и отдача тепла происходит естественно и равномерно.
• Появляется возможность выделения большего места для установки нагревательного элемента – варочной панели.
• Горение осуществляется без образования сажи и дыма, так как происходит почти полное уничтожение продуктов горения.
• Тепловые потери сводятся к минимуму.
• Благодаря равномерности прогрева конструкции, практически полностью отсутствует деформация кладки и образование трещин в швах.
• Такая внутренняя конструкция позволяет создавать различные формы печей и с разнообразным дизайнерским оформлением.
• Кроме этого, печи, разработанные И.В. Кузнецовым, могут быть оснащены водяным контуром или встроенным нагревательным баком, что позволит обеспечить в доме горячее водоснабжение или даже водяное отопление других комнат.

Можно оснастить печь Кузнецова и водяным контуром для локальной системы отопления

При использовании принципа работы подобной печной конструкции, появляется возможность создавать различные бытовые печи, в зависимости от их назначения:

• Отопительный тип печи, рассчитанный только на эффективное отопление жилого одноэтажного или двухэтажного строения.
• Варочные печи, предназначенные, в основном, для качественного и быстрого приготовления пищи.
• Банные варианты печей – для эффективного нагрева банных помещений.
• Уличные печные комплексы-барбекю, с грилем и коптильнями.
• Печи-камины, которые предназначаются не только для основного отопления, но и для создания уютной обстановки и эстетически привлекательного интерьера в доме.
• При желании, можно создавать многофункциональные варианты печей, включающие отопительные, варочные и эстетические функции.

Как сложить печь И.В. Кузнецова

Возведение настоящей кирпичной печи — это всегда достаточно трудоемкий и сложный процесс, требующих определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее получить определенный опыт в этой работе. Мастера, занимающиеся этим, без преувеличения, искусством длительное время, советуют начинающим печникам перед капитальной кладкой производить предварительную – без раствора, то есть насухо.

Возведение любой кирпичной печи — достаточно сложный и трудоемкий процесс

Кроме этого, если выкладывается первая печь, не стоит экспериментировать, стараясь добавить к уже составленной порядовке свои новшества. В этом случае рекомендуется четко придерживаться выбранной схемы и выполнять ее без каких бы то ни было отступлений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Так как, И.В. Кузнецовым было разработано и составлено более 150 порядовок конструкций, из них всегда можно выбрать подходящий вариант.

Если возведение печи планируется на этапе постройки дома, то ее установку следует проектировать таким образом, чтобы она обогревала сразу два или даже три помещения.

Сложнее встраивать печи в уже построенный дом, так как придется произвести точные расчеты по удалению части стены. В этом случае обычно выбираются пристенные варианты, но они способны качественно обогреть только лишь одну комнату. Однако, при желании, возможно решить любую проблему, безусловно, приняв в расчет расположение балок перекрытия и несущих стен.

Кирпичную печь при желании можно встроить в межкомнатную стену

Немаловажно обезопасить горючие поверхности от перегревания, поэтому, если печь устанавливается в деревянном строении, то на стыках стен дома и печи необходимо сделать прокладки из негорючего материала, например, асбеста.

Кроме этого, на стыках конструкций зазоры, заполненные таким материалом, необходимы и для свободного расширения кирпичной кладки при ее нагревании, иначе раствор в швах может покрыться трещинами, а само строение печи претерпеть деформацию.

Очень важно устроить качественную основу-фундамент под конструкцию печи. Его обычно изготавливают из бетона с применением гидроизоляции. Фундамент печи не должен быть соединен с фундаментом основного строения, так как усадку они будут давать разную, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше габаритов основания печи, как минимум на 100 мм с каждой стороны сооружения. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором производится постройка. В среднем, глубина отрываемого котлована для фундамента варьируется от 400 до 600 мм, и на дне обязательно выкладывается гидроизоляционная песчаная подушка и упрочняющий слой из щебня. Ну а боковые стенки формируются с помощью установки деревянной опалубки.

Процесс обустройства фундамента достаточно трудоемок, однако, он должен быть проведен в полном объеме и с высоким качеством, так как от его надежности и ровной поверхности будет зависеть аккуратность и долговечность всей конструкции печи. Никогда не следует спешить с постройкой – залитому бетонному основанию необходимо дать не менее месяца на полное созревание и упрочнение.

Переходя к дальнейшим работам, при кладке печи нужно учесть следующие моменты:

• Перед началом кладки первого ряда на фундамент настилаются один-два слоя гидроизоляционного материала – рубероида, который далее рекомендовано разметить с помощью мела по размеру основания печи. Так будет проще выполнять кладку первого ряда.

Кирпичная печка обязательно потребует надежного фундамента

• Если печные работы по кладке планируются из красного кирпича, то рекомендовано топочную камеру обложить огнеупорным шамотным материалом. Он дольше держит тепло и устойчив к высоким температурам.
• Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом – коэффициент линейного расширения у них существенно различается, и материалу необходимо предоставить возможность свободного расширения при нагревании.
• Рекомендовано, после поднятия каждых очередных двух рядов, усиливать стенку печи проволокой, которая укладывается в шов по всей длине ряда.
• Чугунные и стальные элементы, которые будут соприкасаться с открытым огнем, по периметру обматываются асбестовой веревкой или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст нужный зазор для теплового расширения.
• Сложенную печь перед началом эксплуатации подвергают длительной просушке. Для этого открываются все дверцы и задвижки для свободной циркуляции воздуха по всем отделам сооружения. Просушку часто производят, установив в топку обычную лампочку накаливания мощностью 200÷400 Вт. Тепло, отдаваемое лампочкой и создаваемый от этого сквозное движение воздуха поспособствуют более быстрому просыханию конструкции.
• Просохшую печь сначала протапливают небольшим количеством топлива, пламя от которого закалит огнем стенки топочной камеры.
• Если планируется проводить внешнюю отделку строения, то ее стоит делать после хотя бы одного сезона эксплуатации отопительного прибора, когда сложенная печка даст практически полную усадку.

Возможно, вас заинтересует информация о том, что собой представляет печь камин с водяным контуром отопления

Порядовая схема и материалы для строительства

Порядовкой называют схему, которую разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Прежде чем приступать к работе, необходимо тщательно разобраться в порядовой схеме, и если она непонятна, то стоит обратиться за разъяснениями к специалисту. Как правило, понять чертежи порядовки для «подкованного» технически человека бывает достаточно просто, тем более что к ним, обычно прилагается еще и подробное описание.

Так обычно выглядит схема-порядовка

Порядовая схема должна выглядеть примерно следующим образом. Оптимальный вариант, если в схеме порядовки будет присутствовать еще несколько вариантов разрезов печи — это поможет увидеть внутреннюю конструкцию сооружения и значительно облегчит работу.

В разных отделах печей могут использоваться как целые кирпичи, так и обтесанные или колотые на несколько равных частей. В некоторых случаях кирпич даже может быть разделен на 8 частей, и для формирования некоторых отделов печи используются ⅛, ⅜, ¼ кирпича и т.п. Применение этих частей всегда обозначено на порядовой схеме.

Кроме этого, нужно знать, что в некоторых кирпичах необходимо будет сделать вырезы для установки металлических элементов, например, варочной панели или задвижки. В некоторых случаях придется стесывать или срезать кирпич под определенным углом, что также показано в порядовке.

Для каждой конкретной модели требуется определенное количество материала, которое может быть рассчитано самостоятельно на основе порядовки, или же перечень прикладывается к ней в уже готовом виде.

Для возведения любой печи нужно будет приобрести следующие материалы:

• Для внутренней кладки топки рекомендовано подготовить шамотный кирпич (ША-8). Если же он недоступен, то можно заменить его другим огнеупорным кирпичом.
• Для основной кладки строения потребуется обычный керамический кирпич, имеющий марку прочности не менее, чем М150.
• Для раствора потребуется один или два вида глины, один из которых должен отличаться тугоплавкостью и пластичностью. Этого материала потребуется 100÷150 килограмм, в зависимости от массивности строения.
• Кроме глины, для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. В общей сложности для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глиняно-песчаной смеси. Впрочем, многие современные печники уже успели оценить и готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
• Металлические и чугунные элементы строения подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов будет зависеть также от выбора модели печи и ее периметра.

Цены на керамический кирпич марки прочности М150

керамический кирпич м150

Подробная порядовка отопительно варочной печи Кузнецова ОВИК-9

Отопительно-варочная печь, представленная ниже, сконструирована на основе модели ОВИК-9, разработанной инженером В.И. Кузнецовым. Единственным отличием этих сооружений является взаимное расположение топочной и поддувальной дверцы, а в остальном конструкции совершенно идентичны.

Отопительно-варочная печь на базе разработки И.В. Кузнецова ОВИК-9

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи в модели предусмотрена варочная камера с двухкомфорочной плитой и закрывающимися металлическими дверцами. Она оснащена собственным вытяжным каналом с задвижкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может послужить духовкой, поэтому в ее стенки часто вмуровывают кронштейны для установки противней.

При необходимости быстрейшего обогрева помещений, дверцы шкафа оставляют открытыми, но и в этом случае, можно производить приготовление пищи на самой варочной панели.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – «летнем» и «зимнем», то есть ее можно затопить только для приготовления пищи летом или обогрева дома и готовки зимой.

Глубина топливной камеры составляет 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагревании. При желании, размеры топочной камеры может быть увеличены до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в порядовке, а в четверть кирпича. Однако, в этом случае, не рекомендовано использовать «сухой» шов, так как стенка будет неустойчива, и кирпичи в ней могут быть смещены при закладке дров.

Такая печка имеет размеры 1015×630×2100 мм, обладает теплоотдачей в 3600 Вт, при условии двухразовой протопки. Она вполне способна обогреть комнату или смежные помещения площадью в 30÷35 м².

Необходимые материалы

Для возведения этого отопительного сооружения потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

• красный кирпич – 430 шт.;
• шамотный огнеупорный кирпич (ША-8) для топки – 22 шт.;
• топочная дверца (ДТ-3) 210×250 мм – 1 шт.;
• поддувальная дверца (ДПК) 140×250 мм – 1 шт.;
• колосниковая решетка 250×252 мм – 1 шт.;
• двухконфорочная чугунная варочная плита 586×336 мм – 1 шт.;
• дверцы варочной камеры 510×340 мм – 2 шт.;
• задвижка для варочной камеры 130×130 мм – 1 шт.;
• задвижка «летнего» режима работы 130×130 мм – 1 шт. ;
• задвижка дымохода 130×250 мм – 1 шт.;
• стальной уголок 36×36×4×600 мм – 4 шт.;
• стальная полоса 40×4×600 мм – 1 шт.;
• стальной лист 600×550×3 мм – 1 шт.;
• стальной предтопочный лист 500×700×3 мм — 1 шт. Он может быть заменен другим жаростойким материалом, например, керамической плиткой.

Цены на шамотный огнеупорный кирпич (ША-8)

Шамотный огнеупорный кирпич ша-8

Процесс возведения печи

Иллюстрация с порядовкой кладки печи	Краткое описание выполнения кладочных операций
	Первый ряд – полностью сплошной, так как является основой всей остальной порядовки, поэтому он должен быть выложен с точным соблюдением горизонтальности кладки и с идеально выведенными прямыми углами. На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщины швов между ними могут несколько разниться. Как правило, толщину швов обычно принимают в 5 мм, но следует учесть, что углы кладки остальных рядов должны идеально совпадать с основой. Поэтому их необходимо промерить с помощью строительного уголка, а затем сравнить размеры диагоналей получающегося прямоугольника — они должен быть равны между собой. Для этого ряда потребуется 20 красных кирпичей.
	На втором ряду начинается формирование поддувальной камеры и нижнего колпака печи. Так как основание колпака после завершения кладки необходимо будет очистить, устанавливаются две половины кирпича, которые выступают из общего ряда наружу. Во время прочистки эти элементы достаются из стены, что позволяет без проблем провести этот процесс. При кладке второго ряда эти кирпичи не закрепляются на раствор — это будет сделано после того, как печь будет полностью возведена и очищена от упавшего раствора и другого строительного мусора. На этом же ряду устанавливается поддувальная дверца, которую временно, для устойчивости, можно подпереть стопками кирпичей. На этот ряд используется 14 красных кирпичей.
	Третий ряд выкладывается согласно схеме. В процессе его укладки на нем плотно закрепляется дверца поддувала.
	Четвертый ряд частично выкладывается из шамотного огнеупорного кирпича – из него формируются боковые и задняя стенки топливной камеры. Дверца поддувальной камеры перекрывается двумя красными кирпичами, которые выпускаются над ней и стесываются наискосок. Точно так же с задней стороны поддувальной дверцы укладываются два стесанных огнеупорных кирпича. Между красным и шамотным кирпичом оставляется тепловой зазор, составляющий 5 мм. Чтобы выполнить это условие, мастера используют маленькую хитрость, и вместо раствора укладывают между этими видами кирпичей обычный упаковочный гофрированный картон, который имеет нужную толщину. После его выгорания остается идеально ровный тепловой зазор. Такие зазоры должны быть предусмотрены и в последующих рядах, где стыкуется красный и шамотный кирпичи. Для этого ряда необходимо подготовить 11½ красных и 3½ шамотных кирпичей.
	Продолжается четвертый ряд. После кладки боковых кирпичей над дверцей поддувала, перекрывается середина дверцы шамотным и керамическим кирпичами, стесанными по бокам с двух сторон, такая система кладки называется в «замок». Для этого потребуется 1 красный и 1 шамотный кирпич.
	На пятом ряду формируется топливная камера. Шамотный кирпич, устанавливаемый на переднюю стенку топки, срезается наискосок. Пространство внутри топки между шамотными кирпичами должно соответствовать размеру колосниковой решетки, так как она должна свободно встать в сформированный кирпичами прямоугольник, на выступающие на 10÷15 мм кирпичи нижнего 4 ряда. При этом, между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставить тепловой зазор в 5 мм, который позволит без проблем расширяться металлу при нагревании. В пространстве за топкой, где находится нижний колпак печи, формируется отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи. Количество используемых кирпичей в этом ряду составляет 12 ½ красных и 4 шамотных.
	На пятом же ряду, без раствора, на выступающие кирпичи 4 ряда укладывается колосниковая решетка. Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.
	Шестой ряд. На этом этапе устанавливается топливная дверка. Между стенками ее рамки и примыкающими к ней кирпичами должен оставаться зазор в 5 мм, который заполняется негорючим материалом. Для этого чаще всего рамку обматывают веревкой или отрезками из асбеста. Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.
	Седьмой ряд. При кладке задней стенки топливной камеры в этом ряду с левого края кирпича оставляется зазор в 20÷30 мм — это и будет «сухой» шов. Он необходим для отвода из топки несгорающих газов и создания условий для более интенсивного горения пламени. Для этого ряда потребуется 12 красных и 3 шамотных кирпичей.
	Восьмой ряд. Кладка производится строго по схеме с использованием 12 красных и 3 шамотных кирпичей.
	Девятый ряд. Выводятся стенки топочной камеры, а между ней и нижним колпаком формируется проход для отвода продуктов горения. Боковые шамотные стенки топки должны быть ниже остального ряда на 10 мм, (на схеме эти стенки выделены сиреневым цветом). Шамотные и красные кирпичи, укладываемые над топочной дверцей, несколько сдвигаются, чтобы перекрыть часть ее рамки. Предварительно эти кирпичи стесываются наискосок и таки образом формируют своеобразную «чашу», в которую будет укладываться центральный кирпич. Для ряда используются 12 красных и 2½ шамотных кирпича.
	На девятом же ряду между передними боковыми кирпичами над дверцей укладывается центральный перекрывающий рамку топочной дверцы кирпич, предварительно стесанный с двух сторон наискосок под тем же углом, что и боковые, образующие «чашу». Левая боковая стенка топки из шамотного кирпича накрывается асбестовой полоской толщиной в 10 мм, которая сравняет эту сторону с высотой всего ряда.
	Десятый ряд. На этом ряду на шамотные кирпичи, накрытые асбестом, насухо, то есть без раствора, укладывается красный кирпич. В красном кирпиче, обрамляющим топку, устраивается небольшой вырез размером, примерно, в 10 мм, на который будет уложена варочная панель. Причем, между плитой и стенками кирпича со всех сторон должен обязательно оставаться зазор для расширения металла при его нагревании, размером в 5 мм. Огнеупорные кирпичи, устанавливаемые с передней и правой стороны топливной камеры, стесываются наискосок — на схеме они показаны оранжевым цветом. При этом, нужно обязательно обеспечить, чтобы между шамотными кирпичами и варочной плитой оставался зазор в 10 мм. Для этого ряда потребуется 14½ красных и 1½ шамотных кирпича.
	После завершения предыдущих работ по выкладке 10 ряда, на вырезы в уложенных кирпичах распределяется асбестовая веревка, пропитанная глиняным раствором. Сверху асбестового слоя укладывается варочная панель. Зазоры между плитой и кирпичами засыпаются песком. Если приобретена панель, имеющая на обратной стороне ребра жесткости, то под них делаются дополнительные вырезы. Варочная панель должна лежать только на своих краях, но не на ребрах жесткости, и быть «утоплена» относительно поверхности всего ряда на 5 мм.
	11-й ряд. С этого ряда начинают формироваться стенки варочной камеры и устанавливаются рама с дверцами. Причем, нужно учитывать, что между металлической рамой и кирпичами должен соблюдаться пятимиллиметровый зазор. Чтобы было проще его формировать, раму рекомендовано обмотать асбестовой веревкой. Для 11-ого ряда потребуется 11 красных кирпичей.
	12-й ряд выкладывается по схеме, и для него используется 11 красных кирпичей.
	13-й ряд. Продолжается формирование варочной камеры и вертикальных боковых каналов.
	14-й ряд – работа идет строго по данной схеме.
	15-й ряд кладется в два этапа. Первым шагом стенки варочной камеры и вертикальных каналов поднимаются на уровень металлической рамы дверец.
	Далее, необходимо устроить перекрытие варочной камеры. Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под канал вытяжки. Металлический лист необходим, чтобы потолок варочной камеры был более чистым, и во время приготовления пищи на продукты сверху не сыпался различный мусор в виде раствора из кладочных швов. Для жесткости сверху листа устанавливаются четыре металлических уголка и стальная полоса.
	16-й ряд. На металлические уголки и полосу укладывается красный кирпич – порядок показан на схеме. Оставляются открытыми только отверстия вертикальных каналов. Перед кладкой, на кирпичах, обрамляющих ближний вертикальный и вытяжной каналы, делаются вырезы для установки дымоходных задвижек. Задвижки будут обеспечивать «летний» ход печи и, при необходимости, герметичность варочной камеры. Вырезы делаются таким образом, чтобы между кирпичной кладкой и задвижкой оставался зазор в 5 мм. В этом ряду кладка состоит из 20 красных кирпичей.
	На 16-ом же ряду на подготовленные площадки с вырезами устанавливаются две задвижки.
	На 17-ом ряду варочная камера и установленные задвижки перекрываются красным кирпичом, так, чтобы остались открытыми дымоотводные каналы. Для кладки нужно подготовить 19 красных кирпичей.
	На 18-ом ряду идет формирование верхнего колпака конструкции. Для этого насухо устанавливаются два полкирпича, которые поднимаются выше основной кладки – они необходимы для прочистки основания колпака. Эти кирпичи закрепляются на раствор после завершения кладки печи и очистки основания от раствора и мусора. Для ряда используется 13½ красных кирпичей.
	19-й ряд кладется по схеме с использованием 12½ красных кирпичей.
	20-й ряд также выкладывается по схеме и для него потребуется 13½ красных кирпичей
	21-й ряд. Кладка ведется по представленной схеме, и для нее используется 14 кирпичей.
	Далее довольно таки длительный участок постройки выкладывается по единой схеме, только с чередованием четных и нечетных рядов. 22-й, 24-й и 26-й ряды. Работа ведется по одинаковой схеме, ряды состоят из 14 кирпичей.
	23-й и 25-й ряды выкладываются также по общей схеме и состоят тоже из 14 кирпичей.
	27-й ряд. В данном случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как подготавливают основу для последующих почти сплошных рядов.
	На 28-ом ряду в кирпичах, обрамляющих канал дымохода, делаются вырезы для установки основной дымоходной задвижки. На схеме места вырезов, на глубину в 10 мм, выделены сиреневым цветом. Делая вырезы, нужно периодически примерять саму задвижку, так как она должна находиться на расстоянии в 5 мм от кирпичных стенок, то есть должна свободно входить в вырезанный зазор.
	На этом же ряду в вырез на раствор устанавливается и сама задвижка.
	Для 29-го ряда потребуется 19 красных кирпичей, так как выполняется почти полное перекрытие поверхности сооружения. Открытым остается только дымоходное отверстие с уже установленной задвижкой.
	30-й ряд вторично перекрывает практически всю поверхность. Для него также необходимо 19 кирпичей.
	31-й ряд — закладывается основание насадной трубы с сечением дымоходного отверстия, размеров в один кирпич. Состоит ряд из 5 кирпичей.
	Далее, формируется сама дымоходная труба. Для каждого из рядов при ее выкладке потребуется также по 5 красных кирпичей.

Подробная инструкция и данные схемы помогут поднять самостоятельно эту достаточно компактную модель печи. Чтобы она выглядела более изящно и аккуратно, рекомендовано для кладки углов купить скругленные фигурные кирпичи или же обработать их самостоятельно. Так, кроме аккуратности, печь приобретет и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

Если порядовая схема разобрана и понятна, то возвести печь конструкции И.В. Кузнецова будет достаточно просто. Правильно подобранная модель вполне способна украсить интерьер, выполненный в любом стилевом решении. Чтобы она получилась аккуратной и эстетичной, не стоит торопиться – лучше делать всю работу размеренно, просчитывая каждый шаг и строго следуя приложенной схеме. Автоматические котлы на угле читайте у нас на сайте.

И в завершение публикации – видео-сюжет о кладке еще одной отопительно-варочной печи конструкции И.В. Кузнецова:

Видео: Отопительно-варочная печь Кузнецова ОВИК-4

что это, каков их принцип работы. В чем особенности колпаковых печей Кузнецова, чертежи и порядовки

И. В. Кузнецов — человек, который посвятил всю свою жизнь проектированию печей. Он изобрел огромное количество новых конструкций, а также занимался их совершенствованием. Его деятельность в этой сфере началась еще в 1962 году. В начале работы ему не требовалось практически никакой рекламы. Известность приходила благодаря положительным отзывам заказчиков. На сегодняшний день у Кузнецова есть собственный сайт и команда единомышленников. На сайте представлены многочисленные конструкции, разработанные лично И. В. Кузнецовым по его особенной технологии. Рассмотрим подробнее эту технологию, ведь она великолепно подходит для возведения печей в современных жилищах, поскольку обеспечивает и качественный оборгев помещения, и придает некую изюминку его внешнему виду.

Основной показатель, к которому стремился И. В. Кузнецов в своих разработках, это повышение эффективности работы печи. В зависимости от назначения тепловых устройств, они оснащались улучшенными возможностями. У одних повышено тепло-сбережение, другим изменили топку, или добавили оборудование. Качество данных конструкций доказывается известностью и многолетней эксплуатацией. Многие, в целях сэкономить, но зная о положительных отзывах печей Кузнецова, берутся делать их своими руками. Это возможно, если строго следовать порядовкам и использовать правильные материалы.

Особенности печей Кузнецова

Как ранее говорились, главное в разработках Кузнецова — эффективность и продуктивность. Говоря научным языком это высокое значение КПД. Отличие этих печей заключается в принципиально новой и совершенной разработке. Внутренняя система движения газов продумана наиболее грамотно. Горячий воздух дольше задерживается в печи и хранит тепло, а холодный по специальному углублению быстро улетает в дымоход. Эти печи называют «колпаковыми». Такое имя образовалось потому, что внутри нее по проекту делают как бы «колпак» — объединение очага и нижней части печи. Он выходит в роли разделителя газов на горячие и холодные. Горячие поднимаются в колпак и задерживаются в нем концентрируя тепло. Температура горения в таком колпаке получается значительно выше, за счет чего и выходит 95% КПД. Для простого сравнения нужно отметить, что традиционная русская печь имеет значение 25−40%. Используемая в печах И. В. Кузнецовасистема «свободного движения газов», более естественна, ограничивает образование сажи, и оптимизирует равномерный нагрев и работу печи.

Отсюда вытекают и другие преимущества:

• равномерное прогревание и отдача тепла;
• больше мест для установки стального нагревательного элемента;
• горение без сажи и дыма;
• необходимость в чистке сокращается в десятки раз;
• низкий уровень потери тепла;
• экономичность;
• стойкость к возникновению трещин;
• возможность экспериментировать с формой и дизайном печи.

Проекты печей Кузнецова

В зависимости от главного своего назначения бытовые печи бывают разными.

1. Варочные печи созданы для приготовления пищи.
2. Отопительные используют в первую очередь для отопления жилого помещения.
3. Печи для бань соответственно устанавливают в баню.
4. Уличные бывают как в виде комплексов, так и простые барбекю.
5. Хлебные. Их часто совмещают с варочными и другими.
6. Назначение каминных печей в первую очередь эстетическое.

И это не весь перечень многообразия печей разного специального назначения, проекты которых разработаны Кузнецовым. Кроме того, существует удобная возможность создавать смешанные виды с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, очень популярны в быту отопительно-варочные печи.

Как построить печь Кузнецова самостоятельно

Перед реализацией идеи сделать печь Кузнецова своими руками, вам нужно определиться с тем, какую функцию она должна выполнять. Кузнецовым разработано более 150 чертежей отопительных приборов, поэтому определиться и выбрать вариант, подходящий именно вам, не составит труда. Мы будем рассматривать вариант простой отопительной печи.

Изучите план помещения, в котором собираетесь ее устанавливать. Если дом еще не построен, планируйте размещение так, чтобы каждая комната была в равной степени обогрета. Встраивать отопление в готовый дом не желательно, но при необходимости возможно. В таком случае нужно учесть расположение балок и несущих конструкций во время организации места для дымохода.

Затем подумайте о подготовке фундамента. Его делают из бетона, шириной на 10 см больше запланированного размера печи. Если есть такая возможность, лучше планировать фундамент под печь заранее в процессе постройки дома. Операция закладки фундамента трудоемка. Поэтому если вы не уверенны в своих силах — пригласите на этот этап специалиста.

Основные правила, которые надо знать

• Огнеупорная оболочка внутри печи должна как бы висеть в воздухе, быть свободной со всех сторон. Это необходимо потому, что кирпич расширяется во время нагрева.
• На чертежах не всегда видно, но внутренняя огнеупорная кладка делается обязательно на ребро. Это касается шамотного кирпича. Глиняный кирпич на столбиках и внутренних стенках кладется на усмотрение мастера.
• Через каждые два ряда кирпича нужно усилить связку проложив проволоку.
• Металлические элементы, дверцы и другие приборы нужно устанавливать, оставляя место на возможное расширение. Между кирпичом и металлическим элементом кладут специальную прокладку.
• Желательно обработать кирпич по окончании постройки огнеупорным составом.
• Первая растопка начинается с минимальной температуры и с дальнейшим постепенным подогревом.

Порядовка

Выкладка печи самостоятельно для человека с руками посильная задача. Принцип работы печи может понять любой человек, это нетрудно. Но для создания качественной печи следует все-таки беспрекословно пользоваться чертежами и порядовками. Порядовка — это комплекс чертежей, изображающих пошаговую выкладку печи, по каждому ряду кирпича в отдельности. Что-то изменять в чертежах произвольно не рекомендуется. И тем более не стоит этого делать, если вы беретесь за такую работу впервые. Кузнецов потратил многие годы усердной работы и кропотливого труда для создания сотен идеальных и проверенных чертежей. Вам остается только выбрать и приступать к делу.

Какие материалы вам понадобятся

1. Кирпич для внутренней кладки. Используется огнеупорный шамотный кирпич. Нужное количество его лучше всего посчитать самостоятельно по чертежу. Его надо для простой конструкции не так уж и много. Некоторые, по причине ограниченных финансовых возможностей, не используют шамотный кирпич. Это допустимо.
2. Кирпич для наружной кладки. То есть обычный глиняный кирпич, допустимая марка — М150. Кирпич более низкого качества для постройки тепловых приборов лучше не использовать.
3. Глина (100−130 кг). Ее желательно приобрести хорошего качества, тем более в магазинах сейчас широкий ассортимент достойного материала. Выбор некачественных материалов может негативно отразиться при первом же обжиге готовой печи. Такой раствор запросто растрескается.
4. Очищенный песок. Обычно песка берут вдвое больше чем глины. Можно купить готовый глинопесчаный раствор в магазине. Так вы не прогадаете с пропорцией. Смеси глины и песка на 500 кирпичей нужно около 0,2 куб. м.
5. Металлическая фурнитура. Это задвижка, дверки топочная и поддувальная, колосник, 5 метров проволоки и два стальных уголка.

Образец порядовки

Здесь представлен вариант порядовки «колпаковой» печи Кузнецова. Его можно использовать для самостоятельной выкладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей нужно выкладывать в соответствии с изображениями в пронумерованном порядке. При этом не стоит забывать о ранее описанных правилах. Эта печь одна из самых несложных в исполнении и универсальна в ежедневном домашнем использовании.

Особенностей для построения именно этого проекта немного. Здесь канал между первым и вторым ярусом делается в четверть кирпича, для удлинения топки. А на 21 ряду нужно оставить два нешироких прохода по бокам внутренних стенок. Они нужны для розжига печи. Вот и все, что нужно знать начинающему мастеру. А сделав свою первую работу, вы поймете, что это просто и понятно. Главное — не бояться приступить, и дело пойдет само собой.

Потом вы сможете сделать более усложненную конструкцию самостоятельно. Кузнецов разработал такое количество разнообразных интересных вариантов, что вы непременно захотите воплотить в жизнь не один из них.

Оцените статью: Поделитесь с друзьями!

Колпаковая печь Кузнецова: порядовка, фото, схема

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

   Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
2. Глина хорошего качества – в пределах 100 кг.
3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

Порядовка колпаковой печи Кузнецова

1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.
7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
8. Аналогичный предыдущему ряду.
9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
10. Выполняется аналогично.
11. Происходит смена кладки в полкирпича на целую единицу.
12. В полкирпича из огнеупорного материала выполняется решетка.
13. Кладка продолжается без изменений.
14. На месте решетки образуются 2 дымохода.
15. Кладка продолжается аналогично предыдущему ряду.
16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
20. Продолжение кладки.
21. Закладывается выход в трубу.
22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
24. Идет ровная кладка.
25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
26. Последующие два ряда аналогичны 24 и 23.
27. Труба оснащается пластиной-заборником.
28. Создается сплошное перекрытие из кирпича.
29. Этот ряд аналогичен предыдущему и усиливает его кладку.
30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

порядовка колпаковой, двухколпаковой, отопительно варочной, для бани, схемы и чертежи

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Печь Кузнецова для бани

По принципу действия банная печь не отличается от описанных выше вариантов. Но всё же она имеет несколько особенностей:

• в нижний колпак устройства вмонтирован поддон с камнями;
• в устройстве предусмотрен доступ для воды и отверстия для выхода пара;
• обладает более толстыми стенками для максимального прогрева камней и во избежание перегрева помещения.

Чертежи печей

Фото 2. Чертёж и порядовка двухколпаковой печи Кузнецова. Устройство представлено в цельном виде и в разрезе.

Фото 3. Чертёж колпаковой печи Кузнецова. Также устройство оснащено системой дымоходных каналов.

Постройка своими руками, порядовка устройства

Прежде чем браться за выполнение работ, необходимо правильно рассчитать проект устройства, для этого учитываются следующие факторы:

1. Мощность печи — зависит от общей площади помещения и качества его теплоизоляции.
2. Количество колпаков — в печах Кузнецова их нередко делают три и больше, что значительно увеличивает КПД обогрева, почти не требуя лишнего расхода топлива. Учитывается только изменение массивности устройства.
3. Основная функция печи — будет ли прибор использоваться только для отопления или понадобятся дополнительные возможности: приготовление пищи, нагрев воды.

Фото 4. Пошаговая порядовка печи Кузнецова. Также показано устройство в готовом виде с разных ракурсов.

Частый вариант для постройки — двухколпаковая печь с варочной плитой. Она функциональна при довольно компактных габаритах и хорошо подходит для размещения в небольших загородных домах.

Материалы

Внутри области колпаков образуется очень высокая температура, поэтому для кладки прибора подойдет только огнеупорный кирпич и шамотная глина с мелкофракционным песком для кладочного раствора. Смесь собственного приготовления часто рекомендуется заменить готовыми смесями из строительных магазинов — так уменьшается риск того, что колпак растрескается при эксплуатации и потеряет герметизацию.

Для выкладки внешних стен и верхних ярусов достаточно будет обыкновенного керамического кирпича с плотностью М150 и цементного раствора.

При работе нельзя забывать, что укладка обычного и шамотного кирпича в один ряд исключена — они имеют разные показатели расширения и при эксплуатации кладка разрушится.

Помимо материалов для кладки, понадобится приобрести дополнительные элементы — металлические уголки, дверцы и петли, задвижки, варочную поверхность. Все это доступно для покупки в специализированных магазинах. Понадобится армированная проволока для выполнения связывания кладки.

Инструменты

Для выполнения всех типов работ требуется заранее подготовить набор инструментов:

• емкость для приготовления раствора и лопата для его перемешивания;
• печной молоток-кирка для разбивания кирпичей;
• болгарка с отрезным диском по камню;
• плоскогубцы и ножницы по металлу для нарезки проволоки;
• мастерок для накладывания раствора;
• правило для разравнивания;
• защитные перчатки и очки.

Для проверки правильности кладки понадобятся также различные измерительные инструменты: рулетка, строительный уровень, отвесы, шнуры и т. д.

Подготовка места

Сооружение кирпичной печи всегда начинается с оборудования основания. Под кузнецовку подойдет фундамент стандартного типа — глубиной полметра и со сторонами, выходящими за границы периметра будущей кладки на 10 см. Порядок работы:

1. Подготавливается котлован, дно на 15—20 см закрывает дренаж — слой песка и битого щебня.
2. На хорошо утрамбованный дренаж ставится деревянная опалубка, выступающая над поверхностью на 20 см.
3. Фундамент заливается бетонной смесью и оставляется для застывания.
4. После правильной закладки фундамента получается ровная площадка, выступающая над поверхностью пола на 10—15 см (зависит от усадки).

Поверхность основания закрывается слоем гидроизоляции (хорошо подойдет рубероид), затем укладывается отражающий слой металлической промышленной фольги. В случае с постройкой кузнецовки жар от печи будет сильнее, чем от обычных приборов, особенно в нижнем ярусе, поэтому фундамент защищают от перегрева.

Соседние с будущим местом расположения устройства стены закрываются термоизоляционным материалом, на пол перед топкой рекомендуется набить металлический лист, чтобы избежать риска возгорания от выпадающих угольков. Заранее рассчитывается местоположение дымохода — его не рекомендуется располагать рядом с коньком крыши.

Выполнение кладки

После того как подготовлен фундамент, начинаются работы по возведению самого устройства:

1. Замешивается раствор в приготовленной емкости — перед началом работ глину замачивают на двое суток. Помимо лопаты, для перемешивания эффективным будет использование строительного миксера.
2. При выполнении кладки рекомендуется каждый ряд сначала класть на сухую поверхность для точного определения размеров нарезки кирпичей. Первый ряд основания делается сплошным.
3. Начиная со второго ряда выкладывается поддувало, а затем область первого колпака. По мере необходимости устанавливаются петли для топочной дверцы. Каждый третий ряд кладки связывается проволокой, нарезанные куски которой закладываются в раствор.
4. Внутренняя часть топки выкладывается шамотным кирпичом, наружная — обычным керамическим. Между этими слоями нет связующего раствора, оставляется небольшой зазор. Кирпичи из двух рядов также не должны выступать, пересекаться с соседним слоем.
5. Внутри свода первого колпака на опоры из шамотного кирпича устанавливается варочная чугунная поверхность, которая герметично фиксируется раствором.
6. После выполнения свода первого колпака, начинается выкладка основания для второго с небольшим смещением (на ширину варочной плиты).
7. Выкладывается второй колпак, колонна дымохода, устанавливаются задвижки для изоляции второго уровня в летнее время года.

После выкладки навершия и установки трубы дымохода, готовую печь оставляют на просушку, которая занимает не менее месяца. Первые две недели устройство просушивается при открытых окнах и дверях, начиная с третьей недели производят постепенное протапливание, увеличивая объем топлива, пока он не дойдет до полноценной закладки.

Возможные сложности

Кладка кузнецовки отличается некоторой спецификой, поэтому при отсутствии опыта часто допускаются ошибки:

• Не оставляется зазор между стенами топки и наружными — шамотный кирпич расширяется при нагреве, поэтому может разрушить кладку.
• Не используется проволока для связки кладки — из-за большей степени нагрева стены печи могут растрескаться.
• Не оставлен зазор при установке металлических деталей — также приводит к расширению металла при сильном нагреве и появлению трещин.
• Неправильный прогрев нарушит процесс просушки кладки и приведет к возникновению деформаций, трещин.
• Не проведена правильная термоизоляция стен и перекрытий (в месте установки дымохода) — из-за большой температуры нагрева риск возгораний в случае использования кузнецовки выше, чем у простой печи.

Внимание! Из-за высокой теплоотдачи готовую печь необходимо снаружи покрыть огнеупорным составом, это поможет снизить риски возникновения пожароопасной обстановки, а также улучшить декоративные качества устройства.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки печи Кузнецова на заранее залитый фундамент.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

Печь Кузнецова — популярная печь для частных домов и дачных участков

Только человеку, которому незнакомо самостоятельное отопление дома или бани, кажется, будто все печи одинаковы.

На деле же существует немало видов и подвидов печного строительства, и, как сейчас принято говорить, моделей, хотя чёткой классификации никто не выявлял.

Выбирая, какую именно печь сложить в доме, в бане или в летней кухне, люди руководствуются многими факторами.

Популярна среди деревенских жителей и дачников печь Кузнецова, возвести её можно как под заказ, так и своими руками.

Автором данного проекта является Игорь Кузнецов. Печка имеет и дополнительное имя – Русская Теплушка. Является одной из разновидностей традиционной русской печи, и на ней также можно сделать удобную лежанку.

Сегодня такие сооружают не только для тепла, но и как особый элемент декора жилья, а также для того, чтобы навеять дух старины.

Прежде чем приступать к выкладке печи Кузнецова своими руками, нужно многому научиться. Предвидя вопросы, скажем, что это недолго, но вникнуть в суть постройки нужно глубоко.

Пара неверных шагов – и ваша печь будет плохо греть или дымить. А чтобы данный момент исправить, нужно будет полностью переделать её.

Чертежи для печи Кузнецова

Читать чертежи нужно уметь. Обязательно научитесь этому – дело недолгое, но избавит от проблем с неправильной постройкой. Если вы можете создать нужный проект самостоятельно, то это просто отлично.

В данном случае закладывается одна основа, на которой будет держаться всё отопление, а плюсом к ней вы вольны построить что угодно. К примеру, кто-то хочет себе настоящую лежанку, а кому-то нужна печь Кузнецова с отопительным котлом или кирпичная печь для бани.

Вариантов здесь немало, и главное – в полёте своей фантазии не забыть о том, что основную, то бишь отопительную часть изменять ни в коем случае нельзя.

Прежде, чем вы приступите к планированию постройки, вы должны знать: на самом деле «печь Кузнецова» – это не какое-то единственное в своём роде изобретение. Сам Игорь Кузнецов создал несколько проектов, каждый из которых имеет своё предназначение.

Попросту говоря, если ранее вы думали, что можете построить лишь одну модель, то не спешите – у вас весьма приличный выбор.

Тепловая мощность и назначение каждой отопительной печи Кузнецова различны.

Это могут быть:

• русские печи «теплушки»
• отопительные
• отопительно-варочные
• банная печь Кузнецова с функцией регулировки нагрева воды
• холодные печи – также предназначенные для бань, но регулирующие температуру и влажность в парилке
• печь камин Кузнецова, где камин может быть пристроен с любой стороны

Поэтому, прежде чем искать нужные вам чертежи, ответьте себе на вопрос – какой из перечисленных выше вариантов вам будет наиболее нужен и полезен? Именно такой чертёж необходимо найти.

Ещё один вариант для отопления вашего жилища: дровяные котлы для дома. Статья с подробным описанием всех преимуществ и недостатков.

У вас холодный гараж? И много отработанного масла, которое не знаете куда деть? Прочитав статью по адресу: https://obogreem. net/otopitel-ny-e-pribory/pechi/pech-na-otrabotannom-masle.html вы убьете сразу двух зайцев

Порядовка при выкладке печи Кузнецова

При выкладке печи Кузнецова соблюдаются выведенные им пропорции:

• При построении канала, восходящего из камер первого яруса, у второго яруса колпаковые камеры сделайте в четверть кирпича. Таким образом удастся увеличить длину топки.
• На 17-18 рядах перекрывайте колпаки первого яруса. Это будет 2/3 от полной высоты вашей печки. Данная высота очень хорошо подходит для деревянного дома.
• С каждой стороны, в боковых внутренних стенках, нужно сделать отверстия для розжига, размером 6х6 см. Они должны быть расположены в 21 ряду. При таком расположении обеспечена удобная чистка и отсутствие засорений.

Отопительно-варочная печь Игоря Кузнецова

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи? У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Ещё одна разновидность отопления: система отопления ленинградка. Узнайте почему она популярна в наше время.

Тут вы узнаете все про однотрубные системы отопления, их ценность и область применения.

Колпаковая печь Кузнецова

Колпаковые печи знамениты тем, что они дольше сохраняют тепло. В обычных – после догорания углей весь тёплый воздух выходит на улицу, после чего заслонка закрывается, и жильцам остаётся лишь малая часть тепла.

После этого, особенно в холодные зимы, дом очень быстро остывает. Топить в этом случае приходится не менее 2 раз в день.

Колпаковые печи имеют особую внутреннюю конструкцию. В своеобразных камерах – колпаках – скапливается горячий воздух, и после закрытия заслонки он остаётся в них. Запас тепла в этом случае увеличивается, следовательно, остаются надолго.

В результате происходит существенная экономия дров или угля, а также более долгое сохранение высокой температуры.

Колпаковая печь Кузнецова создана на принципе свободного движения газов по трубам, и заставляет из двигаться не тяга трубы, а сила тяжести газов.

Какие преимущества мы получаем в этом случае?

Внизу колпаков собираются более холодные газы, наверху – горячие. На дно колпаков оседает вся сажа, что позволяет лишь изредка чистить печь. Посередине, между горячими и холодными газами, в процессе отопления циркулируют газы средних температур. За счёт этого лучше прогреваются стенки, дольше сохраняется тепло.

Печи Кузнецова очень популярны сегодня. Всё больше людей интересуются новыми проектами, всё больше довольных отзывов можно услышать или увидеть в сети. Фирмы выкладывают их на заказ. Возможно, и вам захочется иметь такую печь у себя дома?

Печи Кузнецова, особенности колпаковой печи, принцип действия и виды

Сложить хорошую кирпичную печь — это и тяжелый труд, и умение и искусство. И искусство это, и традиции, и принципы передавались из поколения в поколение. И.В. Кузнецов не только следует традициям, но развивает их и ищет новые пути решения старой задачи, которая сегодня очень актуальна: как при использовании минимума топлива получить максимальную производительность печи.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они  вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не  повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход.  В верхней зоне второго свода  и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает:  от топки они отделены кирпичной стенкой.

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25^оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25^оС и утром не холодно. При температуре «за бортом» до -10^оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя.  Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Достоинства купольных печей

Этот принцип использован во множестве печей различного назначения. Колпаков может быть несколько, они могут иметь симметричное или несимметричное строение, располагаться рядом (горизонтально) или один над другим (часто используют этот вариант для экономии места). Такая особенность дает возможность проектировать печи любого вида и конфигурации, под любые помещения и условия. При этом характеристики остаются высокими: КПД выше 80% для купольных печей Кузнецова почти норма.

Во второй колпак можно устанавливать любые устройства: варочную поверхность, теплообменник, каменку, водогрейный бак, хлебную печь и т.д. Модификаций много и все объединяет одно: высокая эффективность, экономичность, равномерное прогревание. Причем при вертикальном расположении колпаков низ греется более интенсивно, чем верх. Так что в помещении с такой печью находится комфортно.

Некоторые печи Кузнецова больше похожи на произведения искусства

Нужно отметить, что кирпича для строительства такой печи требуется намного меньше: больше пустого места внутри. Потому и печь прогревается быстрее. Но, что характерно, она не остывает быстрее. Происходит все с точностью до «наоборот»: купольные печи Кузнецова дают гораздо меньшие суточные колебания температуры, чем более массивные аналоги с большим количеством каналов. А все потому, что в колпаках остается самая горячая часть газов, а вниз оседает и отводится из печи самая холодная. Остывает печь, таким образом, медленнее.

Из-за того, что отсутствуют или почти отсутствуют узкие каналы, колпаковая печь имеет меньшее сопротивление воздушному потоку, так что дымоходы имеют меньшую длину. Потому и строить ее проще, и фундамент нужен не такой массивный, хотя нужен обязательно.

Печной комплекс, построенный по принципу колпаковых печей

После растопки и выхода на рабочий режим регулировать работу печи со свободным движением газов не нужно. Процесс получается саморегулирующийся. Если топливо разгорается очень сильно, количество горячих газов верху увеличивается и выжимает более холодные во второй  колпак. А более холодные — это в том числе и поступающий из поддувала воздух. При недостатке воздуха пламя притухает, горячих газов становится меньше, они поднимаются выше вверх и снизу поступает большее количество воздуха. Горение снова активизируется. Потому задвижки в двухколпаковых печах Кузнецова хоть и есть, но используются они крайне редко, преимущественно для нестандартных режимов.

Еще один печной комплекс

Автоматическая регуляция процесса горения приводит к практически полному сгоранию любого топлива. То есть такая печь всеядна и не особо требовательна к кондициям топлива. При использовании влажного топлива она дольше выходит на нормальный режим, но затем процесс стабилизируется и образовавшаяся сажа выгорает. Это, кстати, еще один плюс купольных печей: чистить их нужно очень редко, так как и золы остается мало, и сажа сгорает.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Особенности кладки: материалы и рекомендации

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор,  базальтовый картон, например.

Барбекю тоже строить можно по принципу колпаковых печей

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой. Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно. В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

Вырезка из порядовки печи Кузнецова с меткой

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200^оС).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200^оС).

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.

Итоги

Тонкостей и нюансов в строительстве кирпичных печей очень много и дело это совсем непростое.  Тем не менее, сделать печь Кузнецова своими руками возможно: порядовки и схемы предоставляются автором в свободное пользование. С соответствующими пояснениями и при наличии желания сделать можно все.

Консультации для людей, строящих наши печи

Консультации для людей, строящих наши печи.

Перевод Алексея Чернова.

Как выбрать печь?

Вам нужно будет выучить и понять некоторые правила, а также выполнить определенные подготовительные работы, прежде чем вы начнете строительство. Прежде всего, вы должны сделать эскиз с планом этажа, показывающим предполагаемое расположение печи. Печь должна идеально обогревать все комнаты. Расположение печи следует выбирать таким образом, чтобы в каждой комнате была открыта часть поверхности печи.Эта конкретная область поверхности должна производить достаточно тепла, чтобы покрыть теплопотери в соответствующем помещении. Перегородки должны быть прикреплены к печи в соответствии с правилами безопасности, указанными в стандарте ASTM, и только по углам или в местах расположения внутренних стен печи. Вам также необходимо предусмотреть надлежащие зазоры вокруг дымохода и его расположение. В случае переоборудования существующего здания, расположение несущих балок или ферм, а также расположение существующего дымохода (если применимо) также должны быть определены заранее.Если для приложения требуется зеркальный дизайн существующей печи, вы можете прочитать чертежи с помощью зеркала или перевернуть рисунки с помощью компьютерного программного обеспечения. Расположение патрубка дымохода может быть изменено методом «дымовой камеры», учитывая, что высота потолка, конечно, допускает безопасное изменение.

О тепловой мощности.

Многие из моих печей не рассчитывают общую мощность и производительность каждой забойки из-за нехватки времени, поскольку всю работу выполняю только я.При необходимости эти расчеты могут провести специалисты. Для приблизительных расчетов существует практическое правило, которое гласит, что 1 кв. М поверхности печи генерирует в среднем 500 Вт / ч при двух сжиганиях в день (верх печи обычно не учитывается, потому что часто верх утеплен и, следовательно, выделяет незначительное количество тепла). Например, печь размером 1x1x2 м имеет мощность 1000 Вт-ч на каждой стороне и, следовательно, 4000 Вт-ч в целом. Другими словами, в среднем эта плита вырабатывает 4 кВт-ч каждый час в течение 24-часового периода.(Для справки, 1 кВт = 3450 БТЕ). Тепловую мощность одной печи при однократном топке в сутки можно оценить как 0,6-0,7 от тепловой мощности при двух нагрузках в сутки.

Теперь мы получаем запросы на проектирование и строительство печей из США, Канады, Франции, Германии, Нидерландов, Швеции, Испании и других стран. Нам часто задают вопрос, почему у наших печей такая низкая «производительность»? Например, шведская каминная топка «KEDDY 520» имеет мощность 14 кВт, а наша печь, например, всего около 4 кВт? Есть ли у нашей печки вывод 3.В 5 раз ниже, чем «КЕДДИ»? Это неправильно. Попробуем найти ответ на этот вопрос. В разных книгах представлены разные способы выражения продукции: —

В книге, написанной Сосниным Ю. П. и Бухаркиным Е. Н., Стройиздат 1985, стр. 296, мощность рассчитывается на основе практического правила: 520-580 Вт / кв. м при двух обжигах в день (без комментариев). —

Книга Ковалевского И. И. «Печные работы», Москва, 1977, с. 13-14, говорится, что «нормальная тепловая мощность печи — это среднее количество тепла, выделяемого печью в течение 1 часа при двух сжиганиях в день» (без указания единиц измерения).В книге также приводится среднее значение выработки в ккал / кв. М-час (т.е. умноженное на период времени в часах — почасовая производительность). —

Школьник А.Е. «Отопление малоэтажных домов каменными печами», Москва, 1991, с. 9, таблица 2, говорит, что выработка измеряется в Вт / кв.м, не указывая, что это средняя почасовая производительность за период 24 часа.

Ковалевский И. И. говорит о теплопроизводительности за некоторый период времени, которая фактически является энергией или почасовой выработкой, которая отражает способность печи правильно отдавать тепловую энергию в течение 24 часов.Так определяют тепловую мощность печей в России (кВт * ч, МДж, ккал, кДж).

1 кВт * ч = 3,6 МДж = 860 ккал; 1000 ккал = 1163 кВт * ч; 1 МДж = 0,278 кВт * ч = 239 ккал.

1 ккал = 0,0012 кВт * ч = 0,0042 МДж; 1 кДж = 0,239 ккал; 1 ккал = 4,18 кДж.

Металлические топки и металлические печи западного производства по сути являются отопительными приборами, рассчитанными на разовую загрузку расчетного количества дров. Их обычно используют как дополнительный источник тепла в самый холодный период.Использовать такое металлическое отопительное устройство в качестве основного источника тепла — значит стать его «рабом». Ночью вставать для загрузки агрегата очень неудобно, и невозможно поддерживать комфортную атмосферу, если жильцам дома приходится на какое-то время покинуть дом. Значение тепловой мощности такого металлического изделия, указанное на упаковке, не может дать представления о том, какую площадь оно может обогреть. Я считаю, что обозначать на упаковке участки, которые обогреватель может нагреть на своей упаковке, — это просто уловка продавца и нечестная практика.Тепловая энергия может выделяться только при срабатывании такого устройства, а размер отапливаемой площади будет зависеть от ее теплопотерь. Я думаю, что для таких устройств мощность выражается как «номинальная / максимальная» без учета времени на размышления, просто для времени, в течение которого сжигается расчетная загрузка дров. Другими словами, это мощность топки (Вт) Qt = QdNt /3.6, где Qt — количество тепла, выделяющееся при сжигании расчетного количества дров за один час. Qd — количество тепла, выделяющееся при полном сгорании 1 кг дров.Nт — КПД. В руководствах к таким устройствам также сказано, что их можно использовать в двух режимах: максимальная мощность и медленное горение. Это объясняет, почему даны два разных числа для эффективности. Однако неизвестно, как можно увязать почасовые потери тепла отапливаемой площади со средней почасовой производительностью от устройств за 24 часа.

Используя российские методы расчета мощности, наша печь, описанная выше, может выдавать 24×4 = 96 кВт * ч в течение 24 часов при двух нагрузках в день.Этот расчет по «практическому правилу» не привязан к количеству сожженных дров и мощности топки. Это усредненное значение тепловой мощности для печи, которая была сконструирована и правильно эксплуатировалась. В этом случае очень легко увязать почасовые потери тепла отапливаемой площади со средней часовой производительностью от печи за 24-часовой период времени. Если мы посмотрим на определения в книгах по физике, мощность определяется работой, выполненной в заданную единицу времени, и выражается в кВт. В то же время кВт описывается как единица мощности, которая равна энергии, выделяемой за один час.Мощность (выход) — это способность системы выполнять работу в заданной единице времени. Если мощность системы определяется в кВт, мы не можем ничего сказать о ее мощности, не указав количество времени, в течение которого система проработала (если, конечно, это количество больше одной единицы времени).

Например, если электрический нагреватель имеет номинальную мощность 2 кВт, это говорит нам, что он может выделять 2 кВт * ч тепловой энергии в течение 1 часа. Соответственно, он будет выделять 1 кВт * ч в течение 1/2 часа и 24 кВт * ч за 12 часов работы. Напротив, маломощная металлическая система отопления, работающая на дровах, представляет собой нагреватель с одной загрузкой и не может работать в течение 24 часов без необходимости перезагрузки несколько раз в течение определенного периода времени. Он способен выделять энергию только в то время, когда горит огонь. В книге Миакелии К., Стройиздат, 1987, стр. 14, говорит о потребности в тепле жилого дома площадью 1200 кв. Футов, что составляет от 3 до 4 кВт энергии, которая должна быть равномерно отпущена в течение длительного периода времени, то есть говорит о средней мощности печи в течение одного часа в кВт, которая имеет для производства энергии в течение времени больше одного.

Информация о мощности печей для саун и печей, которые обычно перегреваются по своему назначению.

Печи для сауны — это, по сути, печи, которые по своему назначению нагреваются до гораздо более высоких температур, чем обычные бытовые печи. Все они имеют показатели эффективности, которые значительно ниже, чем у обычных бытовых печей. Печи для сауны необходимо топить в течение длительного времени, чтобы камни внутри печи и сауны были нагреты до желаемой температуры. По мере нагрева печи разница между температурой ее стенок и температурой газов уменьшается i.е. скорость теплоотдачи через стенки печи снижается. Это приводит к повышению температуры выхлопных газов в дымоходе, что снижает КПД. Это причина падения эффективности любой печи, которая «перегрета» — то есть топится чаще, чем была предназначена. Следует отметить, что в двухкапальных печах такое падение менее быстрое, чем в системах с принудительным движением, поскольку второй колпак действует как дополнительный теплообменник.

Дровяные котлы постоянного горения могут быть отнесены к тому же классу печей, поскольку они находятся в одинаковых условиях.На практике температура поверхности печи сауны может достигать 160 ° C (320 ° F). В этом случае мощность 1 кв.м поверхности печи может быть более 1000 Вт / ч (точные данные отсутствуют). Избыточное тепло выхлопных газов можно утилизировать, установив дополнительное теплообменное устройство (одинарный или двойной колпак). В случае установки такого устройства необходимо установить перепускную заслонку для облегчения плавного пуска с холодной стадии.

Как читать наши рабочие чертежи.

Для создания рабочих чертежей мы используем программу ArchiCAD 5.0. Мы добавили более 100 конкретных элементов печи в библиотеку элементов, включая оборудование, теплообменники, специально вырезанные кирпичи и другие элементы печи. Однако эта созданная библиотека не может охватить все необходимые элементы из-за того, что наши печи часто сильно настраиваются, и очень сложно создавать новые элементы для каждого нового проекта. Поэтому вы можете заметить небольшое расхождение между планами и 3D-разрезами.Например, некоторые элементы библиотеки красного цвета (что обычно означает, что они представляют собой красный глиняный кирпич) могут использоваться в чертежах огнеупорных деталей. В этом случае такие элементы обычно отображаются на плане как огнеупорный кирпич, но на трехмерных сечениях выглядят красными.

Изначально я не планировал делать какие-либо свои рисунки общедоступными. По этой причине я иногда использовал разные методы отображения одного и того же элемента. Кроме того, рисунки разрабатывались в течение длительного периода времени, иногда с разницей в несколько лет, и в разных средах.По этой причине часто невозможно изменить даже самую маленькую деталь на чертежах. Я не могу исправить все рисунки, чтобы они соответствовали определенному стандарту, так как это заняло бы огромное количество времени. Кроме того, подобное несоответствие существенно не меняет сути проекта.

В описываемой программе мы создаем чертежи с использованием сетки, равной ширине обычного российского кирпича с швом из раствора. Дополнительно каждая ячейка (полкирпич) делится на 4 части.Все размеры кирпичей, части кирпича, размеры между стенами, размеры проемов и т.д. являются модульными до ячейки (1/4 половины кирпича или 1/8 полного кирпича). Поэтому все размеры на чертежах установлены и читаются как 1/8, 1/4, 3/8, 1/2, 5/8, 3/4 и 1 от полного кирпича. Это позволяет использовать чертежи в разных странах, где габариты кирпича отличаются от российских на 10-15% по любому размеру. Для российских условий мы устанавливаем один кирпич размером 26×13см, включая шов из раствора (сетка 13×13см), и высотой 7см, включая шов в наших чертежах.Поэтому реальные габариты будут немного меньше.

Иногда некоторые блоки отсутствуют на трехмерных сечениях из-за особенностей программы ArchiCAD. Каждый кирпич рисуем как стену сеткой 13х13см. Жирная линия на краю кирпича представляет собой линию рисунка на кирпичной стене. Эти жирные линии необходимо разделить, чтобы избежать непредсказуемого отображения на трехмерных видах. Кроме того, если разрез снимается по жирной линии, этот кирпич становится невидимым на 3D-разрезе. Я должен проявить изобретательность, чтобы избежать таких искажений, которые требуют много времени, а временами являются сложными или вообще невозможными.К сожалению, у меня нет возможности исправить саму программу CAD, чтобы избежать этой проблемы.

Печное строительство.

В печах двустенной конструкции облицовка выполнена из обыкновенного русского красного глиняного кирпича размером 250х120х65 мм. Ядро или футеровки в топках однослойных плит выполнены с использованием Россией огнеупорного кирпича размером 250х120х65 мм. Толщина шва в облицовке составляет 5 мм. Общее количество кирпичей, необходимых для печи, можно определить с помощью практического правила: количество кирпичей в первом ряду умножается на количество рядов, а затем на 0.8 коэффициент. Этого количества будет достаточно для проекта, включая битые / поврежденные кирпичи. Огнеупорный кирпич можно посчитать по чертежам. Следует обратить внимание на то, почему выбирают огнеупорный кирпич. По возможности следует просмотреть сертификат продукта, чтобы убедиться, что этот конкретный кирпич подходит для вашего применения. Огнеупорные кирпичи создаются с учетом определенных химических / температурных требований и должны использоваться в соответствии с указаниями.

Некоторые из наших печей спроектированы только из красного глиняного кирпича.Такие печи обычно предназначены для периодического использования, например, дачные / садовые. Для увеличения срока службы таких печей рекомендуется выбирать глиняный кирпич лучшего качества. Я видел некоторые проекты, рассмотреть возможность использования обоих огнеупорных и глиняных кирпичей в том же comstruction, не отделены друг от друга компенсатора. Скорость расширения огнеупорного и глиняный кирпич отличается, что приводит к возможности образования трещин. Поэтому мы никогда этого не делаем и не рекомендуем смешивать кирпичи.

Не разрешается строить печи одной кожи с использованием огнеупорных кирпичей.Огнеупорные кирпичи имеют более высокую теплопроводность и более высокую скорость расширения, что приводит к повышенной пожарной опасности. Между огнеупорным сердечником и облицовкой должен быть образован расширительный шов 4-6 мм. Для этой цели можно использовать как стандартный упаковочный картон, так и минеральную вату. Вокруг металлических деталей (дверей и т. Д.) Используется минеральная / керамическая вата, что также способствует расширению.

Огнеупорная футеровка и огнеупорные сердечников сборки с использованием огнеупорный кирпич укладывают на ребро, не обращая внимания на расположение глиняных кирпичей в облицовке, и придерживаясь общих правил скрепления. Огнеупорный кирпич разной толщины может использоваться в различных областях (2 ½ дюйма, 2 дюйма или 1 дюйма). Отметки высоты для каждого ряда, в сердцевине или на облицовке, не указываются. Каждый следующий ряд кладется поверх предыдущего. Важно сохранять разницу между верхней и нижней отметками, указанными на рисунках. Также очень важно соблюдать все указанные значения высоты. Высота знак для огнеупорной сердцевины приведен выше стрелок; Высота облицовки рассчитывается умножением количества рядов на 7 см (высота ряда с заделкой раствором).Разница в высоте между сердцевиной и облицовкой важна, если предполагается, что сердцевина будет покрыта обычным кирпичом сверху. Это облегчает необходимый компенсатор. В таких случаях, например, красная заливка в следующем ряду означает компенсационный материал в таком компенсаторе.

Основное правило для конструкции с двойной обшивкой гласит, что огнеупорный сердечник должен иметь компенсатор по периметру, чтобы позволить сердечнику свободно перемещаться во всех направлениях без разрушения / растрескивания облицовки. Внутренние стены шириной ¼ кирпича можно класть ровно или по краю, как вам удобнее. Необходимо разрезать несколько кирпичей, если кирпичи показаны плоскими и лежащими на краю в одном ряду, если необходимо поддерживать связь. Огнеупорный кирпич кладется по краю над дверцей топки в печах ОИК (высота ряда 124 мм или 118 мм). В этом случае между дверью и верхом ряда остается зазор. Щель заполняется обрезным огнеупорным кирпичом. Печи с огнеупорной футеровкой и верхней варочной также имеют ряд огнеупорного кирпича непосредственно над дверью топки.Эти кирпичи в трехмерном сечении показаны красным, что на самом деле представляет собой огнеупорный кирпич. Причины такого несоответствия подробно описаны в начале статьи. Фурнитура из чугуна (двери и т. Д.) Устанавливается с компенсационным зазором 5 мм по периметру. Стык заполняется минеральной / керамической ватой или любым другим подходящим минеральным материалом. Такой деформационный шов также должен быть установлен вокруг варочных панелей.

Варочная панель устанавливается в прорези в кирпичах непосредственно под ней. Варочную панель устанавливают в глиняную ступку, чтобы выровнять ее.Затем раствор выскабливают из зазоров между варочной панелью и кирпичами, и зазоры заполняют минеральной / керамической ватой. Следующий ряд укладывается частично поверх варочной поверхности с прослойкой минеральной ваты между чугуном и раствором. Таким образом, варочная панель будет свободно перемещаться при тепловом расширении в любом направлении. Если вырезать верхний кирпич вместо нижнего, то расширительные щели будут заполнены строительным раствором, от которого будет невозможно выбраться.

Firebrick работы над топочными дверьми может поддерживаться несколько способов: путь создания арки, с помощью огнеупорной перемычки либо Сборного на сайте или изготовлен.Почти во всех наших печах используется стандартная русская печная фурнитура. Размер и количество метизов определяется по чертежам. Перечень материалов по каждой модели не предоставляется из-за нехватки времени.

Облицовку каменки из глиняного кирпича необходимо армировать оцинкованной сеткой, уложенной через каждый второй ряд. Такая проволочная полоса укладывается примерно на ½ дюйма от внешней поверхности. Наружную поверхность облицовки глиняного кирпича в наших печах можно загерметизировать специальным герметиком SUPI SAUNASUOIA производства финской фирмы TIKURILLA.Герметизировать можно только полностью затвердевшую и сухую печь. Перед нанесением герметика убедитесь, что кирпичи тщательно очищены. Чтобы заделать кирпичную кладку, начните сверху с наименее открытой стены и двигайтесь вниз. В кирпичной кладке оставляются промывные отверстия для очистки камер и каналов печи при строительстве и эксплуатации. Эти отверстия можно закрыть кирпичом, уложенным по краю, или закрыть специальными дверцами для сажи, доступными от некоторых финских производителей. Колокольные печи могут не нуждаться в чистке годами при условии их правильного использования.

Кирпич глиняный снаружи облицовки уложен на глиняный раствор. Глину для раствора можно копать (как это всегда делали раньше). Существуют специальные методы для определения его пригодности, и строителю-любителю может быть непросто следовать им. Хотя можно выкопать собственную глину и замешать хороший раствор, добавив необходимое количество чистого песка, покупка сухой чистой глины в мешках в магазине керамических и каменных материалов может быть предпочтительнее для строителя-любителя. Сухая глина в мешках, подходящая для приготовления раствора, должна быть максимально приближена к естественному состоянию (без добавок) и должна быть достаточно липкой.Red Art Clay, производимая Resco Co. в США, является хорошим примером. Такая глина смешивается с чистым кирпичным песком в соотношении 1 часть глины на 3-3,5 части песка. Приблизительное количество глиняного раствора, необходимое для укладки 500 кирпичей, составляет 0,18-0,2 м3 (1 м3 = 41 фут3). Рекомендуется укладывать огнеупорный кирпич в специальный огнеупорный раствор, доступный у большинства поставщиков кладки.

Кирпич перед кладкой не окунаем в воду. Вообще говоря, этой практики следует по возможности избегать. Глиняный раствор — это мягкий раствор, затвердевающий при высыхании. Это позволяет успешно класть большинство кирпичей без окунания. Для мягкого кирпича (регенерированного кирпича), уложенного в растворах на цементной основе, может потребоваться погружение. Глиняный раствор из швов в печи, который не обжигался, можно использовать снова, добавив необходимое количество воды. «Обожженный» раствор не подлежит переработке, так как обожженная глина навсегда меняет свои свойства. Восстановленный кирпич со следами обожженной глины необходимо тщательно очистить, чтобы обеспечить хорошее сцепление с новой кирпичной кладкой. Погруженные кирпичи впитывают сотни литров воды.Вся эта вода должна быть испарена во время отверждения и высыхания позже. Это значительно увеличивает время высыхания. Если топка топится, в ней еще много воды, внутри активной зоны может скопиться излишнее количество сажи. После высыхания такой печи может потребоваться полная очистка. Если в кирпичной кладке много воды, рекомендуется сушить печи с помощью электронагревателей или аналогичных устройств вместо сушки путем пожара.

Принципы устройства печей в системе свободного движения газа ».

Печи, построенные по принципам системы свободного движения газа, очень просты. Это один или два колокола (камеры), поставленные один на другой или один рядом с другим. Колокол — это, по сути, перевернутая кирпичная «шапка», в которой кирпичные стены и / или колонны поддерживают потолок. В нижней части колпака расположены два отверстия: одно — вход, где горячие газы входят в колпак, а другое — выход, где выхлопные газы живут в колпаке. По этой схеме построен верхний колокол, где выход — это выход в дымоход.В нижнем колпаке такой выход представляет собой вход в восходящий канал (каналы), по которому газы проходят из нижнего колпака в верхний. Нижняя часть печи представляет собой топку, размещенную в колпаке по определенным правилам. Такие правила перечислены в статьях «Основы строительства печей», «Строительство многоярусных печей», «Основы строительства котлов», «Банные печи», «Пиролизные котлы» и других, доступных на нашем сайте.

Печник-любитель обычно приходит к пониманию принципа работы печи уже после того, как построил свою первую.Желание что-то изменить, улучшить может возникнуть как у строителя-любителя, так и у профессионала, еще не знакомого с нашей Системой. Однако ни у одного из них нет полного понимания всех причин для конкретного решения. Как правило, любое изменение конструкции печи отрицательно сказывается на ее работе. Сейчас хорошо известно, что если есть какие-то места, где что-то не до конца понято, эти места будут потенциальными целями для ошибки. Поэтому все изменения нужно согласовывать со мной.Изменения будут приняты и использованы в нашей работе, если они принесут пользу. Объясню, в чем проблема, если предложенное изменение ошибочно.

Фундамент

Фундамент для печи должен быть выполнен в соответствии с существующими местными строительными нормами и правилами с соблюдением необходимой глубины, толщины, усиления и выступа. Фундамент для конкретных условий (высокий уровень грунтовых вод, насыпь грунта, дополнительный вес и т. Д.) Должен быть спроектирован квалифицированным инженером. Недопустимо строительство печи на фундаменте, состоящем из нескольких независимых опор, так как это может привести к неравномерной установке печи и ее растрескиванию.По той же причине следует отделить фундамент печи от фундамента здания.

Несколько слов о выборе каменной печи для отопления

Когда кто-то решает выбрать каменную печь на дровах в качестве основной системы отопления в своем доме, необходимо уделить особое внимание проектированию системы. соответствовать их требованиям и обеспечивать желаемый уровень комфорта. Клиент и его семья должны участвовать в выборе системы и ее компонентов для своего дома.В русском языке есть поговорка, которая гласит, что дом нужно строить, начиная с печи, а это означает, что дом должен быть построен вокруг каменной печи, а не наоборот. Это лучший подход, если система обогрева кирпичной кладки будет основным источником тепла.

Система свободного движения газа позволяет создавать комплексные системы печного отопления практически для любого здания с любыми требованиями. Такой проект идеально делается, согласовывая усилия заказчика, его архитектора и дизайнера.В таком проекте могут быть как одноуровневые, так и многоярусные печи разного функционального назначения. Печи можно строить как со встроенным камином, так и без него. Один из наших высокоэффективных дровяных котлов может быть использован для нагрева воды в гидравлических системах, в проект может быть включена печь для сауны или открытый комплекс и т. Д. Ответственность за то, чтобы система была спроектирована для лучшая производительность. Если клиент настаивает на решении, которое создаст проблемы, и не хочет прислушиваться к советам проектировщика печи, лучше отказаться от построения неисправной системы, чем слепо следовать желанию клиента.Всегда ценится отличная производительность, а неисправная система никого не удовлетворит; и не имеет значения, что именно идея клиента, а не дизайнера, стояла за решением, привела к проблеме, которую очень трудно или невозможно исправить.

Условные обозначения.

Игорь Кузнецов.Екатеринбург, (343) 3077303 e-mail: [email protected]; http://stove.ru

17/04/2006 © Игорь Кузнецов «Печи Кузнецова»

Ищу схемы каменных печей (форум дровяных печей в перми)

Кэти Кертис писала: Русский печник Игорь Кузнецов предоставляет рабочие чертежи для многих печей. Его веб-сайт:

http://www.stove.ru/index.php?lng=1&rs=16

Если вы посмотрите вниз в левую часть страницы до «рабочих чертежей», вы найдете большое количество чертежей.

Я построил одну из его печей десять лет назад. Вот рабочие чертежи того, что я построил:

http://www.stove.ru/index.php?lng=1&rs=138

Вот видео сборки:

Эта печь потрясающая. Чудесное тепло выделяется на очень небольшом количестве древесины. У меня в жизни было много печей, но ничто не сравнится с этой.

Хорошая сборка.

«Русская ракета» тоже создана по его рисункам.Отличная идея пометить каждый курс своим номером. Единственное, на что следует обращать внимание, — это на разницу в размерах кирпича. Русский огнеупорный кирпич больше, чем у нас в Северной Америке. И, конечно, если для облицовки использовать глиняный кирпич, он снова станет меньше. Таким образом, ваш готовый размер может быть меньше, чем указано на рисунке. Также любой из фото-наборов сборок Wild Acres почти как план на сайте MHA.

В качестве примечания для тех, кто думает, что это слишком дорого, по этим планам были построены обогреватели из самодельного сырцового кирпича, которые работают хорошо.Это хорошо сделать, по крайней мере топка из огнеупорного кирпича … в топке использует примерно такое же количество огнеупорного кирпича, как RMH из книги делает, и он использует более дешевую высокую плотность при этом. Эти огнеупорные кирпичи бесплатны, если вы найдете кого-нибудь, кто тушит огонь. Я получил свой от человека, который был счастлив, что я взял столько, сколько я хотел (и больше), чтобы ему было меньше проблем (мне еще предстоит что-то построить с ними). В качестве раствора используйте глиняный шликер (тонкий глинт без сена), но не портландцемент! Огнеупорный цемент / строительный раствор, конечно, подойдет, если у вас есть деньги.

возможно? (форум ракетных масс в перми)

allen lumley писал: Майк Кантрелл: Я хочу сказать, что внешняя оболочка каменного обогревателя НЕ Там только для галочки! Без этой внешней оболочки у вас не будет герметичного устройства!

А, понятно!
Хорошо, все же …. да, но нет.
Сделать внешнюю оболочку из нового кирпича профессиональным каменщиком, дорого .
На то, чтобы домовладелец построил внешнюю оболочку из самодельного адоба, бесплатно .
Выбор первого маршрута — это выбор, который делают люди только ради внешнего вида, а не ради функциональности. Любой, кто умеет построить Wisner RMH, сможет построить внешнюю оболочку каменного обогревателя! Это просто коробка!

Строительный кодекс требует, чтобы каменные обогреватели были двустенными, так что даже если внутренняя обшивка потрескается, внешняя — нет, и останется воздухонепроницаемой, и не будут выходить выхлопные газы. Внимательный домашний мастер может этого добиться. Это просто коробка!

allen lumley писал: Простые ядра масонства кратны десяткам тысяч долларов, тогда ваш масон завершает сборку!

Нет, нет, весь проект часто стоит более 10 000 долларов, а CORE — нет.

Вот AlbieCore за 1900 долларов, в который входят тонны дополнительных принадлежностей — стальные двери, винты, семь мешков с цементом, канатные прокладки и даже полотна пилы. Работы.
https://mainewoodheat.com/masonry-heaters/the-albiecore/

TempCast продает только через дилеров, но на их сайте написано:
Стоимость полного комплекта сердечников Temp-Cast, не включая дымоход и облицовку, обычно будет в диапазоне от 4000 до 5000 долларов — свяжитесь с нами, чтобы узнать текущие цены и стоимость доставки комплектов сердечников Temp-Cast.
http://www.tempcast.com/pricing.html

MasonryHeater.com предлагает семь различных ядер по цене от 3900 до 6900 долларов. К ним относятся раствор и прокладки, но не двери или инструменты.
http://masonryheater.com/MasonryHeaters.html

И главное в этих ядрах то, что они и топка, и дымоход . Они одновременно и камера сгорания, и масса. Чего не хватает, так это отделанной поверхности (камень, кирпич и т. Д.) И аксессуаров (дверей, ручек и т. Д., Хотя AlbieCore включает двери).Надеюсь, это не сбивает читателей с толку. Выше я говорил о том, что различные типы топок взаимозаменяемы для получения различных типов массы, но теперь мы объединяем их вместе. Эти ядра каменной печи являются одновременно топкой и массой. Вы покупаете их вместе, собираете вместе, а затем накладываете на них индивидуальный скин на месте.

Аллен Ламли писал: Я считаю, что навыки, необходимые для создания ракетного нагревателя массы и каменного нагревателя, — это разные миры, для каждого требуется небольшой опыт, и его можно выбрать.
со сборкой, а другой требует определенного количества времени в качестве подмастерья.

Отчасти, но только отчасти.

Умение построить одно из них (Дай мне убежище:

По сравнению с одним из них (Джон Алехандро, потрясающий вдохновитель):


Да, это разные миры.

Но я говорю, что если вы заплатите профессиональному каменщику за постройку Wisner RMH из нового кирпича и камня вместо использованных воздуховодов и глыбы, не будет дешевле.
И если вам нужен каменный обогреватель, который выглядит скромно, и вы не боитесь испачкаться, он не будет стоить десять тысяч.

Разница не в характере устройства, а в том, как вы его собираете.

Я имею в виду скромным, как этот, построенный с початком и некоторыми огнеупорным кирпичом:

Источник: http://www.handprintpress.com/home-heat/cob-firebrick-masonry-heater-experiment/
Цитата из этой статьи: «Все это стоит около 1200 долларов в материалах. (Огнеупорный кирпич, газ для моего пикапа, аренда пилы, дверь со скидкой, дымовая плитка, огнеупорный раствор и литой огнеупорный цемент… мелочи складываются в спешке). Здесь важен труд и время, необходимое для облицовки початков. У меня было видение обогревателя стоимостью 500 долларов в материалах, но это в другой раз ».

Как это соотносится с недавней оценкой Эрикой стоимости строительства RMH? Мертвый. https://permies.com/t/41377/rocket-stoves/Cost-Estimating-Rocket-Mass-Heaters
Эрика: «Я думаю, вы могли бы легко потратить от 4000 до 5000 долларов, если бы приобрели все новое, включая совершенно новые материалы для каменной кладки, без особых покупок, вместо того, чтобы использовать местный или местный грунт.
Удвойте , если вам нужны фасады и отделка премиум-класса. (курсив мой.)

Эл, я люблю и уважаю тебя, и надеюсь, что это не похоже на препирательство! Я здесь хорошо провожу время, потому что думаю, что это ценная информация, которую я могу принести в Пермь. По моему скромному мнению, Пермь — это место, где можно найти информацию о ракетном массонагревателе Wisner, но мы не знаем других методов нагрева древесины. Так что я делаю свой вклад, чтобы конкретизировать это. Чем больше информации, тем лучше.

Ракетные нагреватели массы против скандинавских / славянских каменных нагревателей (форум нагревателей ракетной массы в Перми)

Justus Walker писал: Эй, Синди! Спасибо за ответ! Интересно про колокольчики. Просто все печи кузнецов холодного климата, которые я видел, ОГРОМНЫЕ! Вот откуда пришла идея. И, без обид, но для обогрева дома в Техасе не нужно много !!

Но мне было интересно, проводились ли их тесты на эффективность горения J-образной трубы в отличие от стандартного горения топки? Я помню, как читал статью, в которой какой-то университет тестировал несколько нагревателей для каменной массы (в славянском стиле, топка со змеиным гриппом в каменной стене) и обнаружил, что неудивительно для меня, что они были далеки от заявленных 90% эффективности, но ближе к 65% — Общий тепловой КПД 68%.

Итак, Q это. Как ракетная печь может работать в 10 раз лучше стандартной, не превышая единицу? особенно по сравнению с современной печью в стиле «King Blaze», которая в основном пытается делать то же самое, что и ракетная печь, и возвращать газы?

Были ли проведены настоящие научные исследования.

Я всегда получаю по-настоящему подозрительный выигрыш. Я вижу такие утверждения, как «Нагрейте свой дом 1/10 древесины!» Мне ЭТО кажется невероятным. Я прошиваю около 14-15 шнурков за зиму.Потеря BTU — это потеря BTU в любом случае, и эту потерю необходимо заменить теплом. Я что-то пропустил??

Я бы отдал левую ногу, если бы мог сократить потребление древесины вдвое, не говоря уже о десяти раз. Я считаю, что конец света — это безумие. Но в половине случаев это меня действительно воодушевило!

Как добиться улучшений 10: 1?
Просто: у нас есть много людей, которые используют относительно грубую технику для обогрева в дровяных печах, которые сами по себе в значительной степени не подходят для обогрева.Они продаются как «обогреватели», а не для обогрева всего дома; тем не менее, большинство людей в США, которые топят деревом, пытаются делать это с помощью металлической дровяной печи в виде короба.

Даже когда эти легкие печи проверяют свою относительную эффективность в идеальных условиях, испытание проводится в их пользу (оценивается по кривой, где 85% считаются 100%). Большинство тестов эффективности также проводится на заводе-изготовителе, а не в независимой лаборатории (лаборатории EPA просто присваивают рейтинг на основе общего типа печи).В условиях испытаний у вас есть сухая древесина и операторы, обладающие достаточным опытом, чтобы знать, что ее чистое сжигание дает больше энергии, чем тлеющий дымный огонь.

Затем эти печи попадают в реальный мир, где они редко используются в идеальных условиях. Наибольшая разница наблюдается ночью, когда большинство людей, топящих тонкостенными дровами, пытаются «сбить» огонь, чтобы угли в печи оставались живыми всю ночь. Этот наклонный огонь производит много дыма и расходует те 50% топлива, о котором говорила Синди.Большинство печей немного дымят даже при относительно высокой температуре; они могут извлекать от 70% до 90% стоимости топлива при полном сгорании (предположительно). Но когда они находятся в низком крене, они работают НАМНОГО менее эффективно по расходу топлива. Вот где появляется массовое хранилище: оно по существу исключает один или два из этих долгих циклов сжигания из вашего рабочего дня, так что прямо здесь экономится около 60% топлива.

Если вы также имеете привычку сжигать мокрую древесину, вы теряете около 50% (может быть, больше) своей топливной ценности на сушку древесины, уже находящейся в огне, и на тушение вторичного пламени паром.
(Я вижу гораздо больше поленниц под деревьями или низкорослые дровяные сараи с большой оголенной поленницей «за спиной», и я видел только несколько действительно хороших, вместительных сараев для сушки древесины среди наших многочисленных посещений.)
Если вы переключитесь на обогреватель, который потребляет от 1/2 до 1/3 древесины в год, ваш крошечный дровяной сарай внезапно станет адекватным вашим реальным потребностям, а это значит, что теперь вы сжигаете более сухие дрова. Особенно первые два года, если вы любите двухлетнюю выдержанную древесину, оставшуюся после рубки. Это может легко снизить до 1/4 или меньше, если раньше ваша проблема была в мокрой древесине.

1/10 древесины было основано на анекдотичном опыте, несколько человек сказали, что они заменили старую дровяную печь на нагреватель ракетной массы в том же помещении (в остальном без изменений), и использование древесины снизилось с 4-5 шнуров на зимой что-то вроде 1/2 шнура.

Обычно мы видим снижение примерно до 1/4 древесины для большинства людей, переходящих от более новой дровяной печи или вставки к нагревателю массы ракеты. Или использовать ракетный обогреватель для основного тепла, но продолжать использовать доильную или кухонную плиту (они не разделяют источники древесины для каждой печи).Иногда оценивают по доставленной древесине; иногда оценивают по количеству охапок в день. Это довольно свободно.

Иногда мы видим меньшие капли, если человек ранее довольно сильно оптимизировал нагрев древесины, и ракета была их последней и единственной заменой. В одном случае хозяйка сообщила, что использовала примерно половину дров, но раскалывала эти дрова между своей новой ракетой и предыдущей дровяной кухонной печью.
Если принять во внимание влажную древесину, то, сколько отопительного сезона они провели дома, действительно ли утеплен их дом, снизили ли они температуру в помещении, потому что они сидели на теплой массе, или запихнули ли они обогреватель в подвал или в пристройке и ожидайте тех же результатов, что и у тех, кто наслаждается прямым нагревом в гостиной. …. Шум может быть больше, чем данные.

Я не ожидал, что эти сравнения справедливы при переходе от одного каменного обогревателя к другому. Обогреватели
для каменной кладки уже обладают преимуществом массового хранения и поэтому могут работать более эффективно, чем большинство тонкостенных дровяных печей в США.
Обогреватели для каменной кладки настолько тяжелы (и дороги в установке), что никому не хочется переходить с одного на другой!
Значит, это должен быть преднамеренный лабораторный тест, или, может быть, два одинаковых крыла в большом доме, принадлежащем богатому частному экспериментатору.
Я не знаю, проводил ли кто-нибудь этот тест. Лучше всего спросить некоторых людей, которые работают с обоими типами дизайна. Есть некоторые любопытные североамериканские парни из MHA, такие как Эрик Мошьер на Среднем Западе, Джейсон Темпл здесь, на северо-западе Тихого океана, или Джон из Red Clay Construction в PEI. Или Флемминга Абрахамссона на сайте fornyetenergi. dk. У них может быть лучшее представление о том, какой тип обогревателя дает наибольшую отдачу от вложенных средств, даже если они не проводили прямых сравнительных тестов.Но имейте в виду, что большинство из них сделали намного больше каменных обогревателей и, возможно, один или два ракетных обогревателя, поскольку ракетные обогреватели здесь не так просто разрешить.

Еще одна вещь, которую вы можете сделать, просто удовлетворить собственное любопытство, — это выполнить расчеты тепловых потерь в BTU для вашего текущего дома. Затем найдите теоретическую топливную ценность древесины (а не значение, скорректированное с учетом потерь тепла на дым). Это должно дать вам некоторое представление о том, сколько минимального количества дров вы можете сжечь по сравнению с тем количеством, которое вы сейчас используете.

Я проделал это дважды с разными калькуляторами теплопотерь для нашего нынешнего дома. Мы также взвешивали каждую деревянную полоску, которую сжигали в течение двух месяцев подряд, в дополнение к обычным приблизительным оценкам объемов за весь сезон.

В первом случае результатом вычислений было то, что мы извлекали от 95% до 100% теоретического значения топлива. Думаю, я, вероятно, не учел дни, когда нас не было дома, поэтому в нашем доме было холоднее (тепловая нагрузка меньше, если в комнате будет прохладнее), и мы использовали древесину, «сэкономленную» во время этих отсутствий, чтобы произвести фактическое комфортное тепло. в другие времена.

В другом случае результат расчета заключался в том, что теоретически нам потребуется примерно в два раза больше древесины, чем, по мнению Эрни, мы фактически используем. Думаю, мы сожгли немного больше, но все же меньше, чем предсказывают расчеты. Я не могу полностью объяснить это! за исключением того, что мы снова уезжали из дома на неделю или две здесь и там осенью и зимой, и мы действительно предпочитаем носить свитер, а не выходить в сарай дважды за один день. Но я также думаю, что нам может потребоваться более тщательный подсчет фактического использования древесины и фактических температур в нашем фактическом местоположении до и после.

У этих чисел больше допустимая погрешность, чем у результата, который мы пытаемся найти. Я бы не доверял им в ваших целях. Но я нахожу их обнадеживающими.

Я был бы рад принять участие в тестах, связанных с BTU, чтобы увидеть, сколько тепла действительно извлекает и хранит ракетный обогреватель, если кто-нибудь захочет придумать протокол, который можно сделать с доступным оборудованием (или для помощи в финансировании оборудования. / независимые тесты). Я не знаю ни одной лаборатории, которая в настоящее время создана для проведения этих тестов за какую-либо разумную плату, так как им нужно, чтобы нагреватель был заключен в «стандартное» пространство и отслеживал тепловую мощность в течение многих дней, чтобы «увидеть» эффект хранения.Но тогда мой доход сопоставим с доходами многих образованных профессионалов примерно так же, как потребности в топливе моего обогревателя сопоставимы с «нормой». Возможно, мне потребуется провести краудфандинговую кампанию, чтобы собрать бюджет для проведения некоторых из этих тестов или получить оборудование для непрерывного мониторинга в случайном объекте, таком как наш дом.

Мне кажется, я слишком много раз записывал эти приблизительные цифры и отговорки.
Я собираюсь опубликовать соломенный опрос относительно идеи краудфандинга.

С уважением,
Erica W

Строительство русского каменного утеплителя из кирпича — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и отдавать его с довольно равномерной скоростью.Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз, чтобы согреться.Взяв за счет способности кирпича накапливать тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы приток воздуха мог быть наружным, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, выделяемые огнем, пробегали по длинному кирпичному лабиринту. Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически всем выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему. Одним из вариантов, показанных с ним, была труба конденсатора, обеспечивающая выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще дешевле. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, строивший русскую печь, но не хотел, чтобы кто-то видел, как это сделать.Минимальная цена, которую мне назвали, составляла 6500 долларов за самую маленькую из них — без излишеств, без горячей воды и без учета дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича.Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь. Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны потратить непомерную сумму денег, чтобы получить разрешение государства на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции. Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного больше. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Поскольку тепловые трубы не проходили в гостиной, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив все внутри дома. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали мягким садовым кирпичом (дешевле и легче резать). Топка и дымоход, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посреди комнаты, на высоте семи с половиной футов, а сверху — еще семь футов кирпичного дымохода. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Горение в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда раскаленных углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду комнатная температура за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, что делает идеальную длину дров около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживание из этих областей очень хорошо подходит для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там немного летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, поскольку пожар только начинается и еще не набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца». Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сижу спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и зашлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. В первую очередь это связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, нужно также много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи. Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

---

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

---

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Загорать в гостиной: печи и обогреватели

————————————————— ————————————————— ——————————————

————————————————- ————————————————— ——————————————-

Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда. В Новом Свете никогда не было недостатка в дровах, и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью была важная и успешная связь.

Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «стейнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

Духовки уже появляются на рисунках и картинах 1300-х годов (см. Иллюстрации выше и ниже). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.

Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они даже могут работать с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, в то время как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро и остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.

Камню требуется больше времени, чтобы нагреться, но когда он нагревается, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных камер.Их цель — как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одной из самых ярких особенностей печи с духовкой (на дровах) является кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой производительности скромной каменке или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас есть даже небольшой сад, вы можете легко заправить свою духовку собственными черенками — тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это с помощью лучистого тепла: инфракрасного излучения, сравнимого с теплом солнца. В помещении, которое отапливается духовкой, градусник практически ничего не может измерить.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и, в частности, тело лыжника.

Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают поглощающее тепло в окружающую среду — подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление — изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей или плитой всегда слишком жарко, а в другом конце комнаты — слишком холодно.

Во-вторых, конвекция — это не здорово. В доме начинает кружиться пыль, которая раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к неприятному щелочному климату воздуха, который может вызвать головные боли.

Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые продувают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клеща домашней пыли и вредных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

Духовая плита лишена этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духового шкафа не нагревается так, как поверхность металлической плиты или радиатора, не происходит опаливания пыли.

И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожог.Это качество иногда используется для интеграции скамейки или дивана в печь — роскошь, которую не может предложить никакой другой отопительный прибор. В России было принято ставить кровати на духовку.

Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья — металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно будет использовать как кухонный прибор.

Полное сгорание

Духовки — альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В определенном смысле это неплохая вещь, поскольку, в отличие от газа и нефти, древесина является возобновляемым и нейтральным по отношению к СО2 топливом (СО2, образующийся при сжигании древесины, был унесен деревом из атмосферы в течение нескольких лет до этого. ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

Древесину можно сжигать без слишком сильного загрязнения воздуха, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сгорание дров более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи пожар тушится уменьшением притока воздуха, иначе комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку духовка не выделяет тепло огня сразу, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

Полное сгорание не только благоприятно для качества воздуха и эффективности, но и более безопасно. В случае неполного сгорания дымоход все более плотно засыпается креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенное нагревание

Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не такая уж проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимум пользы, например, одевшись теплой одеждой или менее технологичным способом, установив в той же комнате дополнительный нагревательный прибор, например, газовую плиту.

Этот второй нагревательный генератор также может быть гораздо меньшей изразцовой печью или керамической печью (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи, предлагает такую ​​же возможность.

Перегрев

Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.

Если вы сжигаете утром слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в условиях, отличных от России или Финляндии.

Третий недостаток изразцовой печи — следствие лучистого тепла. Духовка-плита только нагревает то помещение, в котором она установлена. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этим, но система центрального отопления, кажется, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

Тепловые стены

Обогрев стен или полов — еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.

Тепловые стены можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Так же изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также можно комбинировать с существующим центральным отопительным прибором. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший микроклимат в салоне.

В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

Тяжелый, громоздкий и дорогой

Еще один, довольно принципиальный недостаток — духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют более мелкие модели, но они теряют некоторые преимущества по сравнению со своими более крупными собратьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические отопительные приборы обладают неоспоримым преимуществом в виде компактности.

Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя прилагаются усилия) и поэтому не представляют большого интереса для отопительной отрасли. Они предпочитают продавать, например, печи на пеллетах.

Пеллетные печи

Печь на гранулах — единственная дровяная печь, которая достигает полного сгорания, как духовка. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

Печи на гранулах необходимо электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает подавать тепло при поломке.

В печь на гранулах можно подавать только пеллеты, небольшие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиломатериалы в печи на гранулах бесполезны.Для производства этих пеллет требуется много энергии.

Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и почти не излучает лучистое тепло, поэтому нет преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

Духовки-муляжи

Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов стараются заполучить кусок пирога.Некоторые начали предлагать их в соответствии с традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую духовку, которую вы пожелаете.

Большинство производителей, однако, сейчас используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, которые похожи на духовку, только не так. Это обычные металлические печи, облицованные плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, в чем духовка не нуждается (см. Рисунок ниже).

Плитка, конечно, нагревается, когда печь работает, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом рекламируют как современный вариант духовки, она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание леса

Печь с духовкой — единственная технология, позволяющая чистое сжигание дров без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся запасам газа и нефти.

Главный вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреться значительное количество людей. Сегодняшний энергетический кризис — не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «решена» только с приходом угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка леса в средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печи печи (древесина также была основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, в массовом масштабе она прорвалась только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и изобилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать печи-печи, но он определенно больше, чем если бы мы вернулись к дровяным печам.

© Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

Более низкотехнологичное отопление:

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

Фотографии:

————————————————- ————————————————— ——————————————-

Статьи по теме:

На главную

————————————————- ————————————————— ——————————————-

Штаб-квартира Low-tech Magazine:

Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

————————————————- ————————————————— ——————————————-

Повышение эффективности дровяных печей: Ракетные печи и каменные обогреватели

Фото: Норберт Сенф, MHA

Повышение эффективности дровяной печи: Ракетные печи и каменные обогреватели:

Вступительное слово редактора: каменные обогреватели, многие из которых построены собственными силами, согревают миллионы домов в бывшем СССР, где вырос Алексей Чернов.Теперь, работая сертифицированным каменщиком в Канаде, Алекс проектирует и строит обогреватели и духовки, а также консультирует по проектам по всему миру через свою компанию Stovemaster (его веб-сайт предлагает обширную справочную информацию). В приведенной ниже статье он сочетает свой профессиональный опыт с собственными знаниями и опытом в культуре, где большинство людей имеет большой опыт отопления дровами и где создание собственного обогревателя не было чем-то необычным. Идеи (и чертежи) предлагают практичный, простой и недорогой каменный обогреватель с одинарной обшивкой, который должен быть не более сложным, чем печально известная теперь «ракетная печь».Он называет это «Русской ракетой». Мы рады, что он добавил свой голос в разговор о домашнем тепле.

Одним из моих первых подробных разговоров о ракетных печах была продолжительная дискуссия с Джоном Фишером, хорошим другом, членом MHA (Masonry Heater Association) и известным шведским производителем печей и обогревателей. Джон был очарован и убежден, что это стоит исследовать. Он привлек мое пристальное внимание к этой теме, поделившись своими мыслями и идеями и порекомендовав книгу, написанную Янто Эвансом.Прочитав, поговорив со многими производителями обогревателей, увидев работу ракетных печей, участвуя в некоторых ракетных семинарах и много подумав, у меня есть несколько идей, которыми я хотел бы поделиться.

Хотя я считаю концепцию ракетной печи интересной и уважаю всю работу, проделанную на протяжении многих лет вокруг этой идеи в области естественного строительства, я не могу не сравнить ракетные печи с каменными обогревателями. То, что сейчас называют «обогревателем ракетной массы», явно относится к топкам с большой массой, но между ним и типичным каменным обогревателем есть некоторые существенные различия.На мой взгляд, плюсы нагревателя массы ракеты:

• Простая конструкция, в которой используются широко доступные, утилизированные и утилизированные материалы, поэтому ее строительство недорого.
• Обещание более чистого сгорания, чем в топках других типов.
• Верхняя поверхность стального барабана может быть варочной панелью.

Из минусов, как я их вижу:

• Для обогревателя Rocket требуется несколько небольших партий по сравнению с одной большой партией, необходимой для каменного обогревателя;
• Трудный запуск;
• Высокая чувствительность к условиям розжига и настройкам подачи воздуха, что может привести к нестабильному горению и высокой вероятности пролива;
• Классический ракетный обогреватель требует гораздо большей площади основания, чем обогреватель, с очень длинным столом для обеспечения того же количества массы и тепловой мощности, которые могут быть доставлены в компактный каменный обогреватель — так что, если он не построен на плите на уровне или над земляным полом, это также требует гораздо большего фундамента;
• Дизайн не подходит для встраиваемой духовки.
• Также он не позволяет легко увидеть огонь.

Обещание очень чистого горения в перевернутой топке привлекает многих производителей обогревателей и других «пироманов», которые составляют большую группу последователей, пытающихся разработать идеальную топку. Но что он предлагает среднему домовладельцу?

Для среднего домовладельца каменные обогреватели должны быть более привлекательными, но многие, похоже, предпочитают конструкцию ракетной печи. Почему? Во время одного из ежегодных собраний MHA пару лет назад молодой человек из Эшвилла, Северная Каролина, сказал, что ему очень нравятся каменные обогреватели, но для своего небольшого дома он выбрал конструкцию ракетной печи, потому что ее построить дешевле.Он был не очень доволен его работой, но сказал, что это единственный каменный обогреватель, который он мог себе позволить. Тогда меня осенило, что ракетная печь многими воспринимается как единственный способ построить недорогой и простой каменный обогреватель. Однако это неверно, как было показано на протяжении веков в Восточной Европе и России. Именно о таком традиционном обогревателе я и расскажу в этой статье.

Кирпичные обогреватели получить дорого из-за строительных норм и требований ASTM 1602 для полного огнеупорного ядра, и из-за того, как они, как правило, построены в Северной Америке, чтобы походить на традиционные открытые камины.Ракетные печи дешевы, потому что они построены из одинарной обшивки с использованием основного глиняного кирпича и глиняного раствора, а в топке и горящей трубе всего несколько кирпичей. Таким образом, ракетные печи не соответствуют строительным нормам.

Однако, если кто-то не хочет или не обязан соблюдать требования строительных норм, почему бы не построить однослойные каменные обогреватели так, как они всегда строились в Восточной Европе и России? Вы можете использовать переработанный кирпич и глиняный раствор, который вы делаете сами.Можно даже строить из необожженного глиняного кирпича. Хотя нет необходимости использовать огнеупорный кирпич в самой топке, без такой облицовки топка довольно быстро разрушится и потребует частой перестройки. А количество огнеупорных кирпичей, необходимых для облицовки топки в таком простом каменке, сопоставимо с тем, что требуется для классической ракетной печи. Двери могут быть чугунными, с дешевой очисткой дымохода или простыми самодельными жестяными дверцами, как те, что используются на шведском kakelugns. Таким образом, стоимость однокамерного утеплителя должна быть не выше, чем у ракетной печи.Однослойные каменные обогреватели также обычно проектируются так, чтобы их можно было построить с помощью простейших ручных инструментов, и, как таковые, они хорошо подходят для строителей своими руками — гораздо менее сложны и проще, чем конструкции с двойными стенками, требуемые кодексом.

Можно утверждать, что те старые обогреватели горели довольно грязно по сравнению с ракетной печью. Давайте поговорим об этом минутку. Хотя многие заявляют, что ракетные печи по своей природе очень чистые, испытаний было мало, а достоверных данных практически не существует.Однако некоторые отчеты действительно показывают, что выбросы от ракетных печей не особенно низкие. Небольшие ракетные печи для приготовления пищи в странах третьего мира показывают довольно высокие выбросы как CO, так и твердых частиц (см. Отчет о выбросах Уганды и Отчет Лаборатории Апровечо по выбросам от печей)

.

Мне не известно о каких-либо современных испытаниях на выбросы, проведенных на нагревателях ракетной массы. Одним из наиболее всеобъемлющих научных исследований, когда-либо проводившихся по принципу выбросов от нагревательных ракетных печей, была работа, проведенная доктором.Ричард С. Хилл в 1977-79 гг., В результате чего была разработана так называемая печь Хилла. Выбросы измерялись с помощью измерителя дыма и CO в дымовой трубе. Точечный измеритель зарегистрировал выбросы, аналогичные стандартной дровяной печи при запуске, а общие уровни CO были в среднем около 2100 ppm. Норберт Зенф из Masonry Heat Builders недавно провел несколько экспериментов с ракетными плитами, которые включали некоторые испытания на содержание CO.

Сравнивая эти данные о выбросах, можно увидеть, что лучшая из существующих технологий каменных обогревателей предлагает такие же низкие, а в некоторых случаях и более низкие уровни выбросов, чем у испытанных ракетных печей.Хорошо спроектированные нагреватели grundofen работают при уровнях CO ниже 1000 ppm (в Австрии предел выбросов CO составляет 1100 ppm), хорошо спроектированные нагреватели с обратным потоком и двойные колокола работают при средних уровнях выбросов твердых частиц от 1 до 1,5 г / кг и довольно низких уровнях CO. как показано на этом портале HeatKit. Я хотел бы обратить ваше внимание на тот факт, что каменные обогреватели лучшей конструкции достигают этих низких уровней выбросов с большими загрузками топлива, которые требуют минимального — если таковое имеется — управления пользователем после освещения.

Лучшие принципы проектирования топки каменной печи могут быть использованы в простых, дешевых, однослойных каменных каменках. Большая топка, предназначенная для чистого горения, может снизить выбросы, избегая при этом основных недостатков ракетной печи: необходимости подавать топливо очень маленькими порциями и необходимости поддерживать привередливый огонь.

Этот базовый рецепт позволяет получить простой, дешевый, компактный, эффективный и экологически чистый обогреватель. Гибкий дизайн позволяет легко модифицировать. Российская система проектирования двуколонных обогревателей, разработанная И.Подгородникова и расширенного Игорем Кузнецовым лучше всего подходит для этой цели. Действительно, большинство каменных утеплителей в России по-прежнему производятся в виде однослойных утеплителей с сотнями различных конструкций, которые можно легко адаптировать ко многим ситуациям.

Я считаю, что пришло время принять традиционные российские технологии строительства обогревателей, объединить их с последними достижениями в области проектирования топок и создать способ создания универсальных недорогих одностенных обогревателей. Обогреватель, который мы построили на встрече MHA в 2011 году, был простым и компактным устройством, достаточно большим, чтобы обогреть большой (хорошо изолированный) дом, со всеми необходимыми функциями в одном устройстве: обогреватель, черная духовка для выпечки и небольшая плита. , вентилируемый дымоходом диаметром 6 дюймов.

Другие варианты: от очень маленьких комнатных обогревателей до очень больших с подогреваемыми скамьями и другими функциями. Вот быстрые эскизы еще нескольких возможных макетов:

Описанные выше обогреватели и все однослойные обогреватели, которые могут быть разработаны в рамках этой инициативы «Российская ракета», являются однослойными и как таковые не соответствуют действующим строительным нормам Северной Америки. Однако я считаю их лучшей альтернативой классической ракетной печи.Независимо от того, изменятся ли коды или нет, знание того, как построить дешевый и эффективный многофункциональный обогреватель, является отличным вложением в личную независимость, которая, кто знает, может однажды стать важным навыком выживания …

Немного более длинная версия этой статьи была первоначально опубликована в MHA News. Алекс планирует разместить планы «Русской ракеты» на своем веб-сайте Stovemaster.

Дополнительная литература:

Отверстие в дне печи действует как горловина, через которую огонь вырывается из топки.Фото: Норберт Зенф, MHA

.
