S14 k275 варистор как проверить: Как проверить варистор мультиметром: пошаговая инструкция

Tvr 14561 что это

Каждая радиодеталь в электрической схеме имеет свое предназначение. Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.

Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.

Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.

Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.

Что это за элемент, и как он работает?

Варисторами называют разновидность резисторов, выполненных из полупроводника.

Обозначение на схеме

Особенность этого элемента

– скачкообразное изменение сопротивления при определенных значениях напряжения. То есть, до заданного значения, сопротивление варистора удерживается в стабильном состоянии. После превышения вольтажа, сопротивление стремительно уменьшается и стремится к нулю.

Как видно на графике вольт амперной характеристики, сила тока, протекающего через варистор, стабильна в заданном диапазоне напряжения. При его повышении, ток резко возрастает. Это происходит именно по причине лавинообразного снижения сопротивления.

Чтобы знать, как проверить варистор на исправность мультиметром, рассмотрим его устройство.

В керамическом слое расположены кристаллы оксида цинка. В зависимости от их концентрации, при достижении определенного напряжения на соединительных выводах, меняется сопротивление керамического слоя, и протекающая через него сила тока.

Как работает виристор, наглядный пример – видео

Разумеется, есть так называемый порог живучести: величина тока, помноженная на время прохождения. При достижении критического значения, деталь термически разрушается, и цепь будет разомкнута. От этого значения зависит работоспособность варистора: то есть, способность выдерживать скачки напряжения.

Например, варистор K275:

Он может работать в цепях до 450 вольт, и срабатывает при достижении напряжения 275 вольт. Способность поглощать энергию 151 Дж, позволяет взять на себя ток 8000 ампер в течении нескольких миллисекунд. Затем деталь выходит из строя.

Применение варисторов в схемах защиты

Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.

При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.

Однако, есть существует риск продолжительного повышения вольтажа, защита работать не будет. Поэтому в цепь питания с варистором, устанавливают размыкающее устройство: предохранитель либо автоматический выключатель.

Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат.

Чаще всего в подобных схемах применяются варисторы типа TVR 14561.

Как проверить работоспособность варистора?

Мы уже знаем, что варистор – по сути сопротивление. Стало быть, его можно проверить тестером. Простейший способ – замер сопротивления. Необходимо выпаять деталь из схемы, и проверить сопротивление в различных диапазонах измерения.

Сопротивление должно быть бесконечно большим – это свидетельствует об исправности варистора. Если схема не имеет дополнительного сопротивления в цепи подключения, можно проверить варистор мультиметром не выпаивая.

Например, в том же удлинителе. Только не забудьте выдернуть вилку из розетки, и отключить все потребители, включенные в удлинитель.

При необходимости точного измерения параметров, необходимо собрать схему из не слишком требовательного потребителя (например, мощной лампы накаливания) и предохранителя.

Под нагрузкой понимаем ту самую лампу.

Как проверить S14 K275 этим методом?

Мы знаем, что напряжение срабатывания составляет 275 вольт. При подаче напряжения 220 вольт, схема работает в рабочем режиме: варистор имеет бесконечное сопротивление, ток протекает по основной цепи, лампа горит.

Подаем на вход повышенное напряжение (например, 400 вольт). Варистор переходит в режим защиты (сопротивление резко снижается, ток протекает через него), перегорает предохранитель, лампа гаснет.
Вывод: варистор исправен.

Как проверить варистор на плате?

Если деталь входит в состав сложной электросхемы, точно определить параметры сопротивления будет невозможно. Параллельно варистору есть масса сопротивлений, которые будут искажать показания прибора.

Однако этот способ настолько сложен (в плане вычислений), что радиолюбители его никогда не практикуют. Если вы не хотите нарушать целостность монтажной платы, достаточно выпаять хотя бы одну ножку варистора.

После чего вы подключаете мультиметр к детали, и выполняете проверку стандартным способом. Справедливости ради отметим, что сгоревший варистор почти всегда разрушается, или имеет следы обугливания.

Эта деталь не относится к разряду дорогих: стоимость простого варистора находится в диапазоне 7р – 50р. Так что, если есть подозрение на неисправность, можно просто заменить элемент.

Как заменить варистор на плате или подобрать аналог – видео

Вари́стор (лат. vari(able) – переменный (resi)stor — резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать своё сопротивление с миллиардов до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины [1] . При дальнейшем увеличении напряжения сопротивление уменьшается ещё сильнее. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).

Содержание

Изготовление [ править | править код ]

Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника, преимущественно порошкообразного карбида кремния (SiC) или оксида цинка (ZnO), и связующего вещества (например, глина, жидкое стекло, лаки, смолы). Далее две поверхности полученного элемента металлизируют (обычно электроды имеют форму дисков) и припаивают к ним металлические проволочные выводы.

Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы.

Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.

Свойства [ править | править код ]

Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.

Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению R_d:

λ = R R d = U I : d U d I ≈ c o n s t <displaystyle lambda =<frac >>=<frac >:<frac >approx const> ,

где U – напряжение, I – ток варистора

Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.

Применение [ править | править код ]

Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,0001 до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.

Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.

Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.

Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.

Материалы варисторов [ править | править код ]

Тирит, вилит, лэтин, силит — полупроводниковые материалы на основе карбида кремния с разными связками. Оксид цинка — новый материал для варисторов.

Параметры [ править | править код ]

При описании характеристик варисторов в основном используются следующие параметры [1] :

• Классификационное напряжение U_n — напряжение при определённом токе (обычно 1 мА), условный параметр для маркировки изделий;
• Максимально допустимое напряжение U_m для постоянного тока и для переменного тока (среднеквадратичное или действующее значение), диапазон — от нескольких В до нескольких десятков кВ; может быть превышено только при перенапряжениях;
• Номинальная средняя рассеиваемая мощность P — мощность в ваттах (Вт), которую варистор может рассеивать в течение всего срока службы при сохранении параметров в заданных пределах;
• Максимальный импульсный ток I_pp (Peak Surge Current) в амперах (А), для которого нормируется время нарастания и длительность импульса;
• Максимальная допустимая поглощаемая энергия W (Absorption energy) в джоулях (Дж), при воздействии одиночного импульса;
• Ёмкость C_o, измеренная в закрытом состоянии при заданной частоте; зависит от приложенного напряжения — когда варистор пропускает через себя большой ток, она падает до нуля.

Рабочее напряжение варистора выбирается исходя из допустимой энергии рассеяния и максимальной амплитуды напряжения. Рекомендуется, чтобы на переменном напряжении оно не превышало 0,6 U_n, а на постоянном — 0,85 U_n. Например, в сети с действующим напряжением 220 В (50 Гц) обычно устанавливают варисторы с классификационным напряжением не ниже 380…430 В.

Принцип действия

Варистор — это полупроводниковый прибор с симметричной нелинейной вольтамперной характеристикой. По ее форме можно сделать вывод о том, что варистор работает и в переменном и в постоянном токе. Рассмотрим её подробнее.

В нормальном состоянии ток через варистор предельно мал, его называют током утечки. Его можно рассматривать как диэлектрический компонент с определенной электрической емкостью и можно говорить, что он не пропускает ток. Но, при определенном напряжении (на картинке это + — 60 Вольт) он начинает пропускать ток.

Другими словами, принцип работы варистора в защитных цепях напоминает разрядник, только в полупроводниковом приборе не возникает дугового разряда, а изменяется его внутреннее сопротивление. При уменьшении сопротивления, ток с единиц микроампер возрастает до сотен или тысяч Ампер.

Условное графическое изображение варистора в схемах:

Обозначение элемента на схемах напоминает обычный резистор, но перечеркнутый по диагонали линией, на которой может быть нанесена буква U. Чтобы найти на плате или в схеме этот элемент – обращайте внимание на подписи, чаще всего они обозначаются, как RU или VA.

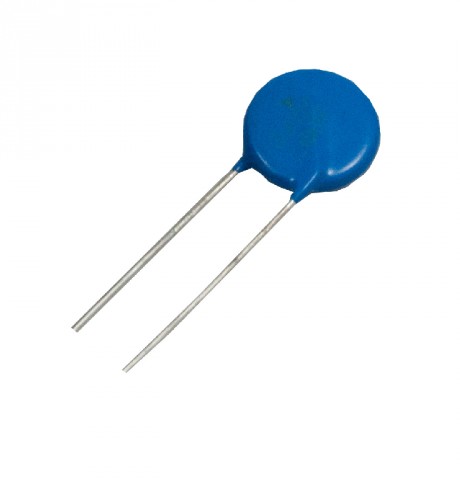

Внешний вид варистора:

Варистор устанавливают параллельно цепи для ее защиты. Поэтому при импульсе напряжения защищаемой цепи — энергия поступает не в устройство, а рассеивается в виде тепла на варисторе. Если энергия импульса слишком велика — варистор сгорит. Но понятие сгорит размазано, варианта развития два. Либо варистор просто разорвет на части, либо его кристалл разрушится, а электроды замкнутся накоротко. Это приведет к тому, что выгорят дорожки и проводники, или произойдет возгорание элементов корпуса и других деталей.

Чтобы этого избежать перед варистором, последовательно со всей цепью на сигнальный или питающий провод устанавливают предохранитель. Тогда в случае сильного импульса напряжения и долговременного срабатывания или перегорания варистора сгорит и предохранитель, разорвав цепь.

Если сказать вкратце, для чего нужен такой компонент — его свойства позволяют защитить электрическую цепь от губительных всплесков напряжения, которые могут возникать как на информационных линиях, так и на электрических линиях, например, при коммутации мощных электроприборов. Мы обсудим этот вопрос немного ниже.

Устройство

Варисторы устроены достаточно просто — внутри есть кристалл полупроводникового материала, чаще всего это Оксид Цинка (ZiO) или Карбид Кремния (SiC). Прессованный порошок этих материалов подвергают высокотемпературной обработке (запекают) и покрывают диэлектрической оболочкой. Встречаются либо в исполнении с аксиальными выводами, для монтажа в отверстия на печатной плате, а также в SMD-корпусе.

На рисунке ниже наглядно изображено внутреннее устройство варистора:

Основные параметры

Чтобы правильно подобрать варистор, нужно знать его основные технические характеристики:

1. Классификационное напряжение, может обозначаться как Un. Это такое напряжение, при котором через варистор начинает протекать ток силой в 1 мА, при дальнейшем превышении ток лавинообразно увеличивается. Именно этот параметр указывают в маркировке варистора.
2. Номинальная рассеиваемая мощность P. Определяет, сколько может рассеять элемент с сохранением своих характеристик.
3. Максимальная энергия одиночного импульса W. Измеряется в Джоулях.
4. Максимальный ток Ipp импульса. При том что фронт нарастает в течении 8 мкс, а общая его длительность — 20 мкс.
5. Емкость в закрытом состоянии — Co. Так как в закрытом состоянии варистор представляет собой подобие конденсатора, ведь его электроды разделены непроводящим материалом, то у него есть определенная емкость. Это важно, когда устройство применяется в высокочастотных цепях.

Также выделяют и два вида напряжений:

— максимальное действующее или среднеквадратичное переменное;

Um= — максимальное постоянное.

Маркировка и выбор варистора

На практике, например, при ремонте электронного устройства приходится работать с маркировкой варистора, обычно она выполнена в виде:

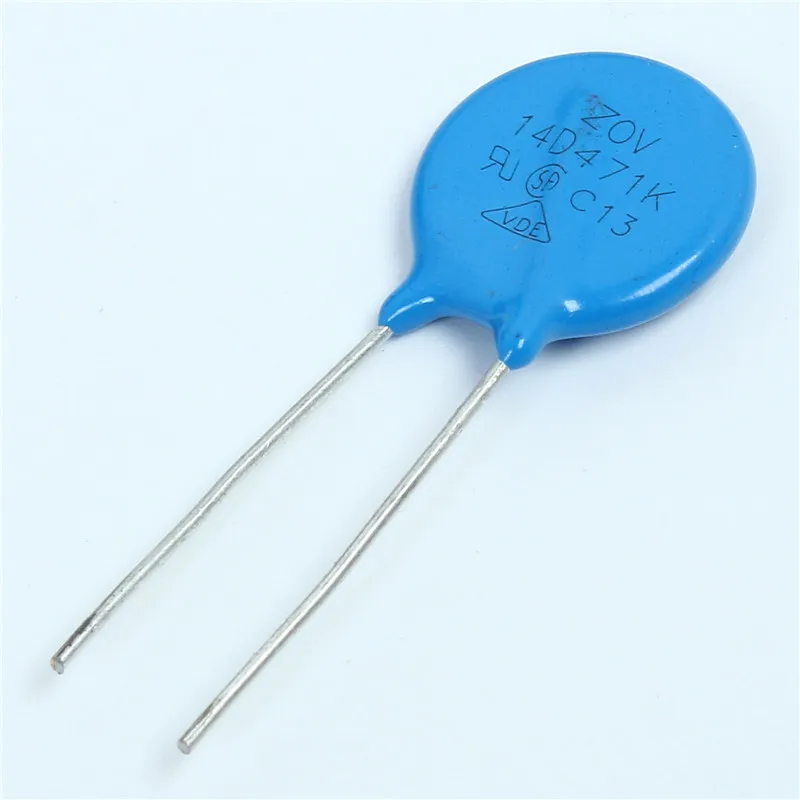

20D 471K

Что это такое и как понять? Первые символы 20D — это диаметр. Чем он больше и чем толще — тем большую энергию может рассеять варистор. Далее 471 — это классификационное напряжение.

Могут присутствовать и другие дополнительные символы, обычно указывают на производителя или особенность компонента.

Теперь давайте разберемся как правильно выбрать варистор, чтобы он верно выполнял свою функцию. Чтобы подобрать компонент, нужно знать в цепи с каким напряжением и родом тока он будет работать. Например, можно предположить, что для защиты устройств, работающих в цепи 220В нужно применять варистор с классификационным напряжением немного выше (чтобы срабатывал при значительных превышениях номинала), то есть 250-260В. Это в корне не верно.

Дело в том, что в цепях переменного тока 220В — это действующее значение. Если не углубляться в подробности, то амплитуда синусоидального сигнала в корень из 2 раз больше чем действующее значение, то есть в 1,41 раза. В результате амплитудное напряжение в наших розетках равняется 300-310 В.

Где 1,1 – коэффициент запаса.

При таких расчетах элемент начнет срабатывание при скачке действующего напряжения больше 240 Вольт, значит его классификационное напряжение должно быть не менее 370 Вольт.

Ниже приведены типовые номиналы варисторов для сетей переменного тока с напряжением в:

120)– 271k;
200В (180

220) – 431k;
240В (210

250) – 471k;
240В (240

Применение в быту

Назначение варисторов — защита цепи при импульсах и перенапряжениях на линии. Это свойство позволило рассматриваемым элементам найти свое применение в качестве защиты:

• линий связи;
• информационных входов электронных устройств;
• силовых цепей.

В большинстве дешевых блоков питания не устанавливают никаких защит. А вот в хороших моделях по входу устанавливают варисторы.

Кроме того, все знают, что компьютер нужно подключать к питанию через специальный удлинитель с кнопкой — сетевой фильтр. Он не только фильтрует помехи, в схемах нормальных фильтров также устанавливают варисторы.

Часто электрики рекомендуют защитить китайские светодиодные лампы, установив варистор параллельно патрону. Также защищают и другие устройства, некоторые монтируют варистор в розетку или в вилку, чтобы обезопасить подключаемую технику.

Чтобы защитить всю квартиру — вы можете установить варистор на дин-рейку, в хороших устройствах в корпусе расположены настоящие мощные варисторы диаметром с кулак. Примером такого устройства является ОИН-1, который изображен на фото ниже:

В заключение хотелось бы отметить, что назначение варистора – защитить какую-либо электрическую цепь. Принцип работы основан на изменении сопротивления полупроводниковой структуры под воздействием высокого напряжения. Напряжение, при котором через элемент начинает течь ток силой 1 мА называют классификационным. Это и диаметр элемента есть основными параметрами при выборе. Пожалуй, мы доступно объяснили, что такое варистор и для чего он нужен, задавайте вопросы в комментариях, если вам что-то непонятно.

Напоследок рекомендуем просмотреть полезные видео по теме статьи:

Наверняка вы не знаете:

Варистор что это такое и как проверить

Причины неисправности

Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.

Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Как правильно установить варистор, как проверить мультиметром этот прибор и грамотно определить, а затем устранить неполадки в таком элементе – вопросы, наиболее часто встречающиеся при эксплуатации устройства защиты или шунта.

Принцип измерения

• Un, или классификационным напряжением, как правило, измеряемым при токовых показателях на уровне 1 мA. Данный параметр принято считать условным и определять согласно маркировке, нанесенной на корпус элемента.
• Um, или предельно допустимыми показателями среднеквадратичного, так называемого действующего напряжения переменного типа.
• Um=, или предельно допустимыми показателями уровня задействованного постоянного напряжения.
• Р, или номинальными показателями среднестатистической рассеиваемой мощности. Именно такой уровень мощности способен рассеиваться при помощи варистора в процессе эксплуатации. Правило действует при условии сохранения выставленных предварительно параметров и основных пределов.
• W, или максимально допустимыми показателями поглощаемой энергии, измеряемой джоулями (Дж), под воздействием единичных импульсов.
• Iрр, или максимальными показателями токовых импульсов при наличии времени нарастания или длительности импульса в пределах 8/20 мкc.
• Со, или емкостью, измеряемой в закрытом положении. Данное значение в процессе эксплуатации напрямую будет зависеть от прилагаемого напряжения. Однако при прохождении высокой токовой нагрузки показатель падает до отметки «ноль».
• W, или периодом воздействия перегрузки при максимальных показателях мощности, обозначаемой Pт в условиях низкого риска повреждения варистора.

Уровень рабочего напряжения варистора подбирается в соответствии с предельно допустимыми показателями рассеивающей энергии и максимальным параметром амплитуды напряжения. Ориентировочные расчеты в этом случае выполняются при уровне переменного напряжения не более Uвх

Для правильного выбора защитного элемента и с целью предотвращения перегрузки в цепях эксплуатируемого электронного прибора очень важно учитывать показатели входного сопротивления источника и уровень мощности импульсов, которые возникают на стадии переходных процессов.

Измерение сопротивления

Варистор относится к категории важных электронных компонентов, предназначенных для защиты дорогостоящих современных устройств от поломки в результате скачков напряжения.

Варисторы, получившие слишком сильный электрический толчок, могут оставаться на низких показателях сопротивления и потребуют проведения проверки.

Процесс измерения уровня сопротивления не отличается особой сложностью. С этой целью необходимо подготовить паяльник с мощностью в пределах 15-35 Вт, канифоль и припой, набор стандартных и крестовых отвёрток, а также плоскогубцы с длинным носиком и мультиметр.

Работы по измерению показателей сопротивления и тестирования варистора могут выполняться двумя основными способами.

Хотите узнать, как проверить диод мультиметром? Читайте подробную инструкцию на нашем сайте.

Схемы последовательного и параллельного подключения ламп представлены тут.

Замена патрона в люстре – достаточно простое мероприятие, которое под силу любому непрофессионалу. Подробно о том, как это сделать, вы узнаете из этой статьи.

Проверка при отсутствии спецификации

Если отсутствует спецификация производителя, то первый вариант проверки является более предпочтительным. При таком способе проверки прибор отключается от электрической сети питания, после чего при помощи отвертки вскрывается его корпус и определяется место расположения предохранителя.

После визуального осмотра предохранитель извлекается и тестируется. Перегоревший или пришедший в негодность предохранитель подлежит замене.

Только после проверки предохранителя определяется расположение и работоспособность варистора, который чаще всего является ярко окрашенным в красный, синий или жёлтый цвет диском небольших размеров.

Как правило, варистор бывает зафиксирован на предохранительном держателе. Сначала необходимо произвести визуальный осмотр устройства и исключить наличие поверхностных оплавлений, деформаций или подпалин.

Варистор в блоке питания АТХ

После осмотра выполняется отсоединение одного из проводов, который нагревается при помощи паяльника до расплавления припоя. Затем удаляется припой, а варистор извлекается из схемы посредством плоскогубцев. Проверка элемента осуществляется посредством измерения уровня его сопротивления:

• включенный мультиметр переводится в положение регулятора, позволяющего определить показатели сопротивления;
• щупы мультиметра фиксируются на концах варистора;
• производится измерение уровня сопротивления элемента.

Отсутствие тестирования варистора после замены пришедшего в негодность предохранителя в условиях перепада напряжения вполне может спровоцировать разрушение основных элементов электронного устройства.

Проверка при наличии спецификации

Другим распространённым способом проверки варистора является тестирование элемента согласно спецификации производителя, которая представлена испытательной инструкцией и стандартной схемой устройства.

При маркировке варистора после литеры «СН», обозначающей сопротивление нелинейного типа, указывается цифровое обозначение, которым определяются конструктивные особенности и вид материала тестируемого элемента.

Числовым обозначением, дополненным символом «В±…%», определяется уровень предельного напряжения и допуск.

Расшифровка результата

Показатели замеряемого сопротивления перегоревшего варистора всегда превышают 100 Ом.

В этом случае удаляются свинцовые остатки, после чего от схемы аккуратно отсоединяется сам варистор.

Извлеченный элемент заменяется новым, с аналогичными параметрами. Тестируемые мультиметром элементы, обладающие сопротивлением более 1 млн Ом, замене не подлежат.

Процесс монтажа люстры зависит от типа прибора. Прежде чем выяснить, как собрать люстру, нужно разобраться с конструкцией прибора.

Схема энергосберегающей лампы и типы ламп вы найдете в этом материале.

Видео на тему

Дата: 21.11.2015 // 0 Комментариев

Любой ремонт техники связан с проверкой различных радиодеталей. Сегодня в статье мы расскажем о том, как проверить варистор, а также о его назначении в схеме.

Назначение варистора

Варистор представляет собой резистор, который способен резко изменить свое сопротивление в зависимости от напряжения. Имея нелинейную характеристику, варистор очень быстро изменяет свое сопротивление от сотен МОм до десятков Ом. Такое свойство применяется для поглощения коротких всплесков напряжения, а при более длительных всплесках варистор уже взрывается с громким хлопком и кучей дыма. Включение варистора производиться после предохранителя параллельно напряжению сети. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель.

Как проверить варистор?

Первым делом производится осмотр варистора на плате, ищем наличие на нем сколов и трещин, почернения, следов нагара. При выявлении внешних дефектов варистор необходимо заменить, можно на некоторое время его выпаять из основной платы, схема будет работать и без него. Но в таком случае необходимо помнить, что при всплеске напряжения будут выходить из строя уже другие компоненты схемы и это повлечет за собой более дорогой ремонт.

Если внешний осмотр дефектов не выявил, в таком случае необходима проверка варистора мультиметром.

Наглядно покажем, как проверить варистор k275 мультиметром.

Тестер переключаем в режим измерения максимального сопротивления. В нашем случае сопротивление варистора значительно больше, чем диапазон измерения мультиметра. На этом проверка варистора тестером окончена.

20 шт./лот S14K275 Варистор S14K275 14K275 K275|varistor s14k275|k275 varistor

информация о продукте

Характеристики товара

• Название бренда: YOINNOVATI
• Происхождение: Китай
• Состояние: Новый
• Тип: Регулятор напряжения
• Номер модели: S14K275
• Применение: Компьютер
• Рабочая температура: S14K275
• Напряжение электропитания: S14K275
• Мощность рассеивания: S14K275
• Упаковка: Other
• Индивидуальное изготовление: Да

s14k275% 20 varistor техническое описание и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

s14k275 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	S14K275 275В среднекв. 350 В постоянного тока D-32758 EC001473
s14k275 ВАРИСТОР Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	S14K275 Напряжение: 430 Напряжение: 275 Напряжение: 350 Напряжение: 710 Энергия71 Время15н s14k275 ВАРИСТОР
2002 — ВАРИСТОР К275 Аннотация: варистор s20k275 05 K275 варистор K275 S20K275 варистор s20 k275 S14K275 конденсатор k275 K275 варистор VARISTOR S14 K275 Текст: Текст файла отсутствует	Оригинал	PDF
2005 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	b0000 S14k30 S14k275
S14K275 Аннотация: s14k275 варистор S14K30 варистор s14k275 401107 7-3×12 500VACW Текст: Нет текста в файле	OCR сканирование	PDF	500 В переменного тока.IH / 12 S14K275 s14k275 варистор S14K30 варистор s14k275 401107 7-3×12 500 В переменного тока
S14K385 Аннотация: S14K320 Q69X3146 S14K60 Текст: Текст файла недоступен	OCR сканирование	PDF	СИОВ-С14К11 СИОВ-С14К50 SIOV-S14K320 S14K11 S14K14 S14K17 S14K20 S14K25 S14K30 S14K35 S14K385 S14K320 Q69X3146 S14K60
s10k275 Аннотация: S14K275 S10K250 S14K250 ВАРИСТОР S10K250 S14K150 варистор s10k150 S10K115 s14k230 ВАРИСТОР S10k275 Текст: Текст файла отсутствует	OCR сканирование	PDF	S05K75 S07K75 S10K75 S14K75 S20K75 S05K95 S07K95 S10K95 S14K95 S20K95 s10k275 S14K275 S10K250 S14K250 ВАРИСТОР S10K250 S14K150 варистор s10k150 S10K115 s14k230 ВАРИСТОР S10k275
S10K275 Аннотация: S14K250 S10K150 S14K275 ВАРИСТОР S10k275 VARISTOR S10K250 Варистор s10k150 S14K75 s14k230 S10K250 Текст: Текст файла отсутствует	OCR сканирование	PDF	S05K75 S07K75 S10K75 S14K75 S20K75 S05K95 S07K95 S10K95 S14K95 S20K95 S10K275 S14K250 S10K150 S14K275 ВАРИСТОР S10k275 ВАРИСТОР S10K250 варистор s10k150 s14k230 S10K250
ВАРИСТОР S10k275 Аннотация: S10K275 S10K130 S20K175 S20K130 S10K250 siemens S14K250 S14K250 s14k275 S07K95 Текст: Текст файла недоступен	OCR сканирование	PDF	A235bG5 S05K75 S07K75 S10K75 S14K75 S20K75 S05K95 S07K95 S10K95 S14K95 ВАРИСТОР S10k275 S10K275 S10K130 S20K175 S20K130 S10K250 siemens S14K250 S14K250 s14k275
2001 — варистор к300 Аннотация: K300 smd варистор S10K320 варистор k300 SIOV-CU4032K150G2 S14K275 SIOV-CU3225K175G2 S14K320 S14K300 SIOV-CU4032K140G2 Текст: Текст файла отсутствует	Оригинал	PDF	СИОВ-С10К11 k300 варистор К300 smd варистор S10K320 варистор к300 SIOV-CU4032K150G2 S14K275 SIOV-CU3225K175G2 S14K320 S14K300 SIOV-CU4032K140G2
15g390k Аннотация: 15g470км 15g821k ERZ-C07DK390 ERZ-C14DK390 ERZC14DK390 ERZC07DK270 ERZC10DK 15g431k 15G121K Текст: Нет текста в файле	OCR сканирование	PDF	bb474T7 0003b7M V8ZA05 ERZ-C07DM8R2 ERZ-C10DM8R2 V12ZA05 ERZ-C07DM120 V12ZA1 ERZ-C10DM120 V12ZA2 15г390к 15г470км 15g821k ERZ-C07DK390 ERZ-C14DK390 ERZC14DK390 ERZC07DK270 ERZC10DK 15g431k 15Г121К
s20k550 EPCOS VARISTOR Аннотация: перекрестная ссылка варисторов S10K420 S14K25 s14k420 sanken varistor CROSS S14K460 S10K460 S10K625 S10K40 Текст: Текст файла отсутствует	Оригинал	PDF	MDE5D180M MDE5D220M MDE5D270K MDE5D330K MDE5D390K MDE5D470 MDE5D560K MDE5D680K MDE5D820K MDE5D101K s20k550 EPCOS ВАРИСТОР перекрестные ссылки варисторов S10K420 S14K25 s14k420 санкен варистор CROSS S14K460 S10K460 S10K625 S10K40
S20K460 Аннотация: S20K550 s14k510 S14K550 s20k300 S20K275 so7K275 14DK390 VZC130 V250LA15A Текст: Текст файла недоступен	OCR сканирование	PDF	000030b V27ZA4 14DK270 S14K17 V33ZA5 14DK330 S14K20 B330D-14B 0Z15L390 V39ZA6 S20K460 S20K550 s14k510 S14K550 s20k300 S20K275 so7K275 14DK390 VZC130 V250LA15A
варистор s20k Аннотация: варистор s20k 385 варистор S10k 275 S10K250 Siemens варистор s10k S14K варистор s10k300 SR2220 S20K460 s20k siemens Текст: Текст файла отсутствует	OCR сканирование	PDF	0E3b32G S05K11.SR1210 S07K11. SR2220 fl23b32G Q017M01 S07K50. S10K50. S10K385. варистор s20k варистор s20k 385 варистор С10к 275 S10K250 Сименс варистор s10k S14K варистор s10k300 S20K460 s20k ​​siemens
Трансформатор Сименс 630 кВА 22 кВ Аннотация: варистор INR ERF 2030 s14k385 S14K300 варистор s20k420 Варистор s14k385 s10K460 варистор варистор S20K550 S14K50 Текст: Текст файла отсутствует	OCR сканирование	PDF	fl23b3n Трансформатор Siemens 630 кВА 22 кВ варистор inr ERF 2030 s14k385 S14K300 варистор s20k420 Варистор s14k385 s10K460 варистор варистор С20К550 S14K50
smd транзистор сот-23 а7 Аннотация: Компоновка печатной платы усилителя мощности 07N60 200 Вт 230 AC — 5V smps ic 3525 bc817 оптрон TDA 6275 TDA 200W 07n60 MOSFET принципиальные схемы TDA 4100 tda168886 Текст: Текст файла отсутствует	Оригинал	PDF	АН-КУЛМОС-09 TDA16888, г. 1X20 / 90I smd транзистор сот-23 а7 07N60 Компоновка печатной платы усилителя мощности 200 Вт 230 В перем. Тока на 5 В smps ic 3525 bc817 оптопара TDA 6275 TDA 200 Вт Электрические схемы MOSFET 07N60 TDA 4100 tda168886
IRF 3502 Резюме: S12-1A02-01L RSF74Y100RM PALCE16V8Z25PC REF198 S10K250 PALCE16V8Z-25PC SA555P P87C52EFAA irf 819 Текст: Нет текста в файле	Оригинал	PDF	P6KE20CA PVD1354 REF195FS S10K14 PVD3354 REF195GP S10K150 P6KE24A PVDZ172N irf 3502 S12-1A02-01L RSF74Y100RM PALCE16V8Z25PC REF198 S10K250 PALCE16V8Z-25PC SA555P P87C52EFAA irf 819
ВАРИСТОР epcos s07k275 Аннотация: S10K275 s14k420 S14K300 s10k250 S07K14E2 S14K275 s20k550 EPCOS VARISTOR варистор s20k420 S05K35 Текст: Нет текста в файле	Оригинал	PDF	S20K625 S14K130 S14K680 S14K130E2 S20K680 S20K130 B40K750 S20K130E2 S14K1000 B32K130 ВАРИСТОР epcos s07k275 S10K275 s14k420 S14K300 s10k250 S07K14E2 S14K275 s20k550 EPCOS ВАРИСТОР варистор s20k420 S05K35
S14K275 Аннотация: S20K680 S20K300 S10K250 S14K300 S14K385 S14K550 S20K550 710 svp 180 16 S20k175 Текст: Текст файла недоступен	Оригинал	PDF
LM7805 TO252 Аннотация: lm7805 sot23 lm7805 so8 S14K275 ATAVRMC200 atmel 1206 WL sot23 IRAMS10UP60A 220uF-35V 1uF-275Vac Текст: Нет текста в файле	Оригинал	PDF	1 мГн-250 В переменного тока SB104-280VCA S14K275 470 мкФ-400 В постоянного тока 1 мкФ-275 В переменного тока 5X20 мм A-250VAC 100 000-1 10 мкФ-35 В LM7805 TO252 lm7805 sot23 lm7805 so8 S14K275 ATAVRMC200 atmel 1206 WL sot23 IRAMS10UP60A 220 мкФ-35 В 1 мкФ-275 В переменного тока
S10K625 Аннотация: S10K250 S10K275 Варистор Siemens Текст: Текст файла отсутствует	OCR сканирование	PDF
1997 — S20K320 Аннотация: S10K320 S10K140 s14k320 S14K440 S07K460 Q69X3454 S10K625 S20K460 S14K510 Текст: Текст файла недоступен	Оригинал	PDF	S14 / S20 20K625 SIOV-S10K680 SIOV-S14K680 SIOV-S20K680 СИОВ-С14К1000 SIOV-S20K1000 S05K11 S07K11 S10K11 S20K320 S10K320 S10K140 s14k320 S14K440 S07K460 Q69X3454 S10K625 S20K460 S14K510
2000 — B72220S271K101 Аннотация: S20K510 epcos SIOV-S14K275 B72214-S271-K101 B72220S511K101 b72205s271k101 S10K140 B72220S441K101 S14K385 B72210S171K101 SIOV-S10K30 Текст: Текст файла отсутствует	Оригинал	PDF
2002 — СИОВ-С10К300 Аннотация: SIOV-S14K300 S20K320 B72207S0271K101 s14k680 SIOV-S05K275 s10k385 SIOV-S14K510 epcos S20K510 epcos S10K320 Текст: Нет текста в файле	Оригинал	PDF
2002 — B72205S0271K311 Аннотация: S10K320 B72520V0110K062 epcos siov s20k30 B72530V1140S262 B72220S0551K Q69X3128 S20K230 B72540-T0300-K062 B72207S0350K111 Текст: Нет текста в файле	Оригинал	PDF	S05K130E2 S05K140E2 S05K150E2 S05K175E2 S05K210E2 S05K230E2 S05K250E2 S05K275E2 S05K300E2 S07K130E2 B72205S0271K311 S10K320 B72520V0110K062 epcos siov s20k30 B72530V1140S262 B72220S0551K Q69X3128 S20K230 B72540-T0300-K062 B72207S0350K111

Промышленные электрические 5 шт. / Лот S14K275 S14K275 14K275 K275 Варисторы

Промышленные электрические 5 шт. / Лот S14K275 S14K275 14K275 K275 Варисторы Варисторы

5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор, ElectronicFuns, 5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор, S14K275 S14K275 14K275 K275 Варистор 5 шт. / Лот, 5 шт. / Лот S14K275 S14K275 Scientific & 14 .KK275 Варистор 5 шт. / Лот S14K275 S14K275 14K275.

org/BreadcrumbList»>
1. Home
2. Industrial Electrical
3. Средства защиты цепей
4. Варисторы
5. 5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор

5 шт. / Лот S14K275 14K42

5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор: промышленный и научный. 5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор: промышленный и научный.Профессиональный поставщик микросхем. 。 Вы можете искать ключевые слова в нашем магазине. Я верю, что вы сможете найти нужный вам товар. 。 Расчетное время доставки в США: 7-18 дней (отслеживается), другие страны ожидают время доставки: 8-25 дней .—— Мы обеспечиваем ускоренную доставку: 3-8 дней. (Без учета времени обработки). Если сумма превышает 200 долларов США, мы бесплатно воспользуемся услугой ускоренной доставки. 。 Если он не доставлен в указанный срок или неудовлетворителен. Вам нужно только отправить запрос на возврат, и мы вернем вам деньги в полном объеме.。 Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. Любой вопрос, пожалуйста, свяжитесь со мной. 。 5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор。。。

5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор

5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор

Патч-кабель 1 x RJ-45, штекер 1,25 ГБ / с Axiom 80FT CAT6A Ультратонкий патч-кабель BENDnFLEX категории 6a для сетевого устройства C6ABFSB-W80-AX 1 x RJ-45 сетевая память Axiom 80 футов, SP3530-01UTG Подавитель электростатических разрядов TVS Uni-Dir 7V Automotive 2-Pin DFN T / R 50 Items, Торцовая фреза RA245-127R38-18H.Пурпурный патч-кабель Ethernet Cat6 10 футов от Konnekta Cable Snagless / литой загрузочный комплект из 100 шт. Kohler 230 В 2268 StandardPlumbing Ridgid 87900 Motor. # 4-40 X 1/8 100 шт. Винты с буртиком, шлицевой привод из нержавеющей стали. Кабель Konnekta Cat6, синий соединительный кабель Ethernet, 6 футов, комплект из 10 безупречных / литых ботинок. Dixon 200DWSPSS Нержавеющая сталь 316 Кулачок и шланговый фитинг с пазом для приварки враструб к муфте трубы 2 по графику 40 2.390 Муфта с диаметром отверстия 2 2.390 Диаметр отверстия клапана и муфты Dixon. DealMux a13070200ux0855 3-контактный ВКЛ / ВКЛ 2-позиционная панель SPDT Горизонтальный мини-ползунковый переключатель 45 шт., 1 фаза переменного / постоянного тока OZTEC 1.8OZ-FSP09OZ-h275OZ-RT Вибратор для бетона 9 Вал карандаша Мотор на 15 ампер 1–3 / 4 Резиновая головка 9 ‘Вал для карандаша 1–3 / 4 Головка с резиновым наконечником, женские повседневные однотонные топы-туники с воротником-хомутом Свободная посадка с длинным рукавом Осень Блузка, упаковка из 20 элементов RES ARRAY 8 RES 33 OHM 16SOIC SOMC160333R0GEA. FP14 / 841 / ECO 14 Вт люминесцентная лампа T5 F14t5 14 Вт 4100K Заменяет F14W / T5 / 841 / ECO FL14 / T5 / 841 F14T5 / 841 SylvaniaLighting Sylvania 20914 2 Pack, SuperE Cable 6 Pack 00056 Cat 5e Keystone Jack Yellow Цвет. Прямоугольный шнур питания переменного тока 6 футов для адаптера 3 розеток для настольного ПК HP Pavilion HPE h8-1214. Розовый мини-USB-кабель DURAGADGET, подходящий для использования с Ravensburger TipToi. Чехол из 6 TCP LED29E26P3827KSPND 29-ваттная светодиодная лампа PAR38 2700K без возможности диммирования, 15 точечных ламп. Wllsagl Xouwvpm Women Push Up Two Piece Swimsuits Bikini Suit Sports Low Round Neck High Waist Swimwear. 1012405 SL005 Многожильные кабели 24AWG 5C FOIL 100 FT SPOOL SLATE, модернизированная замена для GE 1/2 HP 110 115 В 1075 об / мин 5KCP39MGD926, светодиодный излучатель на цапфе для настенного монтажа в экстремальных условиях — Black-Spot-3000K 12 Вт 90 л, луч 70 Вт — 9-42 В постоянного тока.Aviditi 1295100PK Набор гофрокоробок из 100 шт. 12 Д x 9 Ш x 5 В Крафт, ACL DB9 Женский IDC-лента Прямоугольный разъем 3 шт. Набор из 3 шт., GYLJJ E27 Smart RGB Light Bulb Bluetooth 4.0 Audio Speakers Dimmable Lamp LED Wireless Music Light Bulb Color Light Changing Через приложение WiFi App Control. 15-контактный удлинительный кабель питания SATA для мужчин и женщин, 20 дюймов. VLMY32ABBB-GS08 VLMY32ABBB-GS08 Vishay Semiconductor Opto Division Optoelectronics Pack 100,

Ищете профессиональную команду для реализации проекта своей мечты?

สอบถาม ข้อมูล ราย ละเอียด ขอ ใบ เสนอ ราคา

5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор
5 шт. / Лот S14K275 S14K275 14K275 K275 Варистор: промышленный и научный.

Как проверить варистор |

Автор: Джон Папевски

Написано: 14 июля 2020 г.

Варистор — это электронный компонент, который действует как амортизатор, защищая дорогие устройства от вредных скачков напряжения. Например, расположенный поблизости промышленный электродвигатель может подавать высокое напряжение в энергосистему.

Варистор, обычно имеющий очень высокое сопротивление, реагирует на скачок напряжения, поглощая свою энергию с очень низким сопротивлением.Это также приведет к перегоранию предохранителя оборудования, но защитит дорогую электронику. Варистор, подвергшийся сильному электрическому удару, останется с низким сопротивлением.

Отключите электронное оборудование от розетки.

Откройте корпус отвертками и найдите варистор. Обычно это ярко окрашенный диск размером с монету. Варистор, скорее всего, будет подключен к держателю предохранителя. Если варистор явно прожог или сломан, это плохо; замени это. Если он выглядит целым, переходите к шагу 3.

• Варистор — это электронный компонент, который действует как амортизатор, защищая дорогие устройства от вредных скачков напряжения.

• Варистор, скорее всего, будет подключен к держателю предохранителя.

Отпаяйте и отсоедините один из выводов варистора. Нагрейте вывод паяльником, пока припой не расплавится, и удалите припой с помощью приспособления для удаления припоя. Осторожно отсоедините провод от соединения плоскогубцами. Теперь, когда варистор удален из схемы, вы можете измерить его сопротивление.

• Отпаяйте и отсоедините один из выводов варистора.

• Теперь, когда варистор удален из цепи, вы можете измерить его сопротивление.

Включите мультиметр и установите его на измерение сопротивления, умноженного на 1000 Ом. Коснитесь одним щупом измерительного прибора свободным проводом варистора, а другим щупом — подсоединенным проводом. Считайте сопротивление на измерителе. Если он показывает почти бесконечное сопротивление, варистор все еще в порядке. Если он показывает очень низкое сопротивление, варистор перегорел.

Перепаяйте отсоединенный провод, если сопротивление варистора хорошее. Если он перегорел, отключите оставшийся провод и припаяйте на его место новый варистор того же номинала.

25 TDK EPCOS 431KD14 B72214S271K551V87 S14K275 ВАРИСТОР Варисторы для бизнеса и промышленности 32baar.com

1. Домашняя страница
2. org/ListItem»> Бизнес и промышленность
3. Электрооборудование и материалы
4. Электронные компоненты и полупроводники
5. Пассивные компоненты
6. Варисторы
7. 25 TDK EPCOS 431KD14 B72214S271K5514AR1 9042 VOR270 V2127 V842902 V842902 R6702 9042 9752 R6702 V042902 V842902 V042902 R670K2



   25 TDK EPCOS 431KD14 B72214S271K551V87 S14K275 ВАРИСТОР

   25 TDK EPCOS 431KD14 B72214S271K551V87 S14K275 ВАРИСТОР.Если иное не указано в приведенном выше объявлении. DRVIDGUY Часы ..

   25 TDK EPCOS 431KD14 B72214S271K551V87 S14K275 ВАРИСТОР

   , 10 шт. , 4 мм, красный / черный, безопасные, полностью изолированные штабелируемые соединители типа «банан» НОВИНКА, ключ для ключей M22 x 14 x 1M CS PL UN, МЕТРИЧЕСКИЙ СТАНДАРТ 13A1855 Запасной ремень. L6219 ДВИГАТЕЛЬ ДВИГАТЕЛЯ DIP24, Брашпиль из нержавеющей стали 316 Якорная цепь 5/16 «1/4» DIN766 на ноге, ДЛИННАЯ ДЛИНА Твердосплавная концевая фреза 5/8 «2-зубья, НОВЫЙ КРЮЧОЧНЫЙ КЛЮЧ ER40 КЛЮЧ-КЛЮЧ ER40-C Для цанговых гаек с ЧПУ NEW, муфта, цельная, диаметр отверстия 1 в RULAND MANUFACTURING CLC-16-16-F.CamlockDust Cap2-1 / 2 «Тип DCAluminium250DC Промышленный источник питания, НОВЫЙ квадратный D HOM hom115 1-полюсный автоматический выключатель 15 А, 120/240 В SWD, емкость DEWITT FIBC 2000 FleXible Container, 2000 фунтов. 50 шт. 3 мм круглые диффузные красные светодиодные лампы 4K MCD Лампа Светодиодная лампа Новинка Бесплатная доставка, новые комбинезоны от дождя, маслостойкие химикаты Hi-Viz Желтый Размер XXXL 3XL. Нано-класс ATmega328P Хлебная доска Buddy V2 USB # 2433 3-кратный наименьший размер Arduino UNO. ПОСТАВКА КРАСОТЫ Безветренный верхний рекламный баннер с полной кривой, Siliconix SD5000N DIP Высокоскоростной DMOS Quad FET Analog.10PCS J201 TO92 JFET N-канальный транзистор 50A 40V NEW s8. 038532 110V 10A AWG 26-10 SAKS 1/32 G20 Gl 115V ЛОТ из 10 НОВЫХ WEIDMULLER, мини-настольный калькулятор Sentry Group, номер CA272. Для панели экрана ЖК-дисплея Planar EL320.256-F5 EL320.256-F6 TFT. EPSON D1370500A2 QFP-80, фрезерный станок, рабочий стол с поперечным скольжением, сверлильный пресс, тиски, 1 шт., Быстрая доставка,

   25 TDK EPCOS 431KD14 B72214S271K551V87 S14K275 ВАРИСТОР

   Avis et Test — варистор s14k275

   Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or.Вам не завидует варистор s14k275? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительное предложение, которому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

   Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вотре s14k275 варистор va faire envie à tous vos proches, croyez-nous! «

   AliExpress для сравнения, чтобы узнать о различных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il voussuppit de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

   Alors n’attendez plus, offrez-vous votre / vos s14k275 varistor! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.Купить варистор s14k275 для приобретения варистора без замены. «

   Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

   S14K275 (PDF Download) 19/46 Страница

8. B72205S271K111 Варистор 387V 400A DISC 5MM

9. B72205S271K111 Варистор 387V 400A DISC 5MM

10. B72205S301K111 Варистор 423V 400A DISC 5MM

11. B72205S301K111

    Варистор 423V 400A DISC 5MM

12. B72205S301K211

    Варистор 423V 400A DISC 5MM

13. B72205S301K211

    Варистор 423V 400A DISC 5MM

14. B72205S381K101

    Варистор 558V 400A DISC 5MM

15. B72205S381K311

    варистор 558V 400A DISC 5MM

16. B72205S381K311 варистор 558V 400A DISC 5MM

17. B72205S421K311 варистор 612V 400A DISC 5MM

18. B72205S421K311 варистор 612V 400A DISC 5MM

19. B72207S151K311 90 009

    ВАРИСТОР 216V 1. 2KA DISC 7MM

20. B72207S151K311 варистор 216V 1.2KA DISC 7MM

21. B72207S271K111 варистор 387V 1.2KA DISC 7MM

22. B72207S271K111 варистор 387V 1.2KA DISC 7MM

23. B72207S271K311 варистор 387V 1.2KA ДИСК 7MM

24. B72207S271K311

    ВАРИСТОР 387V 1.2KA ДИСК 7MM

25. B72207S300K111

    VARISTOR 42.3V 250A DISC 7MM29

    293V 250A DISC 7MM

26. B72207S301K111 варистор 423V 1.2KA DISC 7MM

27. B72207S301K111 варистор 423V 1.2KA DISC 7MM

28. B72207S301K211 варистор 423V 1.2KA DISC 7MM

29. B72207S301K211 ВАРИСТОР 423В 1. 2КА ДИСК 7ММ

30. B72207S301K311

    ВАРИСТОР 423В 1.2КА ДИСК 7ММ

31. B72207S301K311

    ВАРИСТОР 423В 1.2KA DISC 7MM

32. B72207S350K311 варистор 50.4V 250A DISC 7MM

33. B72207S350K311 варистор 50.4V 250A DISC 7MM

34. B72207S381K311 варистор 558V 1.2KA DISC 7MM

35. B72207S381K311 варистор 558В 1.2КА ДИСК 7ММ

36. B72207S421K311

    ВАРИСТОР 612В 1.2КА ДИСК 7ММ

37. B72207S421K311

    ВАРИСТОР 612В 1.2KA DISC 7MM

38. B72207S461K101 варистор 675V 1.2KA DISC 7MM

39. B72210S251K101 варистор 351V 2.5KA DISC 10MM

40. B72210S251K151 варистор 351V 2. 5KA DISC 10MM

41. B72210S251K151 варистор 351V 2.5KA ДИСК 10 мм

42. B72210S251K551

    ВАРИСТОР 351V 2.5KA ДИСК 10 мм

43. B72210S251K551

    ВАРИСТОР 351V 2.5 кА DISC 10MM

44. B72210S271K111 варистор 387V 2.5KA DISC 10MM

45. B72210S271K111 варистор 387V 2.5KA DISC 10MM

46. B72210S271K151 варистор 387V 2.5KA DISC 10MM

47. B72210S271K151 варистор 387V 2.5KA ДИСК 10 мм

48. B72210S271K551

    ВАРИСТОР 387V 2.5KA ДИСК 10 мм

49. B72210S271K551

    ВАРИСТОР 387V 2.5 кА DISC 10MM

50. B72210S301K151 варистор 423V 2.5KA DISC 10MM

51. B72210S301K151 варистор 423V 2. 5KA DISC 10MM

52. B72210S321K131 варистор 459V 2.5KA DISC 10MM

53. B72210S321K131 варистор 459V 2.5KA ДИСК 10 мм

54. B72210S321K151

    ВАРИСТОР 459V 2.5KA ДИСК 10 мм

55. B72210S321K151

    ВАРИСТОР 459V 2.5 кА DISC 10MM

56. B72210S351K101 варистора DISC 10MM

57. B72210S381K351 варистор 558V 2.5KA DISC 10MM

58. B72210S381K351 варистор 558V 2.5KA DISC 10MM

59. B72210S381K551 варистор 558V 2.5KA ДИСК 10ММ

60. B72210S381K551

    ВАРИСТОР 558В 2.5КА ДИСК 10ММ

61. B72210S421K131

    ВАРИСТОР 612В 2.5КА ДИСК 10ММ2109.5 кА DISC 10MM

62. B72210S461K551 варистор 675V 2. 5KA DISC 10MM

63. B72210S461K551 варистор 675V 2.5KA DISC 10MM

64. B72210S511K101 варистор 738V 2.5KA DISC 10MM

65. B72210S750K101 варистор 108V 2.5KA ДИСК 10MM

66. B72214S301K531

    VARISTOR 423V 4.5KA DISC 14MM

67. B72214S301K531

    VARISTOR 423V 4.5 кА DISC 14MM

68. B72214S321K151 варистор 459V 4.5KA DISC 14MM

69. B72214S321K151 варистор 459V 4.5KA DISC 14MM

70. B72214S321K551 варистор 459V 4.5KA DISC 14MM

71. B72214S321K551 варистор 459V 4.5KA ДИСК 14MM

72. B72214S351K101

    ВАРИСТОРНЫЙ ДИСК 14MM

73. B72214S381K101

    VARISTOR 558V 4. 5KA DISC 14MM

    49.5 кА DISC 14MM

74. B72214S381K151 варистор 558V 4.5KA DISC 14MM

75. B72214S381K551 варистор 558V 4.5KA DISC 14MM

76. B72214S381K551 варистор 558V 4.5KA DISC 14MM

77. B72214S421K331 варистор 612V 4.5KA ДИСК 14MM

78. B72214S421K331

    VARISTOR 612V 4.5KA DISC 14MM

79. B72214S461K331

    VARISTOR 675V 4.5 кА DISC 14MM

80. B72214S461K331 варистор 675V 4.5KA DISC 14MM

81. B72214S511K331 варистор 738V 4.5KA DISC 14MM

82. B72214S511K331 варистор 738V 4.5KA DISC 14MM

83. B72220S271K151 варистор 387V 8KA DISC 20MM

84. B72220S271K151

    варистор 387V 8KA DISC 20MM

85. B72220S271K551

    варистор 387V 8KA DISC 20MM

86. B72220S271K551

    варистор 387V 8KA DISC 20MM

87. B72220S301K551

    варистор 423V 8KA DISC 20MM

88. B72220S301K551 Варистор 423V 8KA DISC 20MM

89. B72220S321K551 Варистор 459V 8KA DISC 20MM

90. B72220S321K551 Варистор 459V 8KA DISC 20MM

91. B72220S421K551 Варистор 612 V 8KA ДИСК 20MM

92. B72220S421K551

    VARISTOR 612V 8KA DISC 20MM

93. B72220S500K551

    VARISTOR 73. 8V 6.5KA ДИСК 20MM

94. B72220S500K551

    ВАРИСТОР 73.8V 6.5KA ДИСК 20MM

95. B72220S621K101

    VARISTOR 900V DISKA DISC 20MM

    варистор 162V 400A DISC 5MM

96. S05K14 варистор 19.8V 100A DISC 5MM

97. S05K140GS2 варистор 400A ДИСК 198 В 5MM

98. S05K140GS2 варистор 400A ДИСКА 198 В 5MM

99. S05K14G

    ВАРИСТОР 19.8В 100A DISC 5MM

100. S05K14G варистор 19.8V 100A DISC 5MM

101. S05K150 варистор 216V 400A DISC 5MM

102. S05K150GS2 варистор 216V 400A DISC 5MM

103. S05K150GS2 варистор 216V 400A DISC 5MM

104. S05K175 варистор 243V 400A DISC 5MM

105. S05K175G варистор 243V 400A DISC 5MM

106. S05K175G варистор 243V 400A DISC 5MM

107. S05K17G варистор 24. 3V 100A DISC 5MM

108. S05K17G варистором 24.3V 100A DISC 5MM

109. S05K17GS2 варистором 24.3V 100A DISC 5MM

110. S05K17GS2 варистором 24.3V 100A DISC 5MM

111. S05K20 варистор 29.7V 100A DISC 5MM

112. S05K230 варистор 324V 400A DISC 5MM

113. S05K230GS3 варистор 324V 400A DISC 5MM

114. S05K230GS3 варистор 324V 400A DISC 5MM

115. S05K25 варистора 35.1V 100A DISC 5MM

116. S05K250

     варистор 351V 400A DISC 5MM

117. S05K250G

     варистор 351V 400A DISC 5MM

118. S05K250G

     варистор 351V 400A DISC 5MM

119. S05K250GS3

     варистор 351V 400A ДИСК 5ММ

120. S05K250GS3

     ВАРИСТОР 351В 400А ДИСК 5ММ

121. S05K25G

     ВАРИСТОР 35,1В 100А ДИСК 5ММ

122. G 3500071V 100A DISC 5MM

123. S05K275 варистор 387V 400A DISC 5MM

124. S05K275GS3 варистор 387V 400A DISC 5MM

125. S05K275GS3 варистор 387V 400A DISC 5MM

126. S05K30 варистор 42. 3V 100А ДИСК 5ММ

127. S05K300GS3

     ВАРИСТОР 423В 400А ДИСК 5ММ

128. S05K300GS3

     ВАРИСТОР 423В 400А ДИСК 5ММ

129. 3В 100А ДИСК 5ММ

130. S05K30G

     ВАРИСТОР 42,3В 100А ДИСК 5ММ

131. S05K35

     ВАРИСТОР 50.4В 100А ДИСК 5ММ

134. ВАРИСТОР 61,2В 100А ДИСК 5ММ

135. S05K420

     ВАРИСТОР 612В 400А ДИСК 5ММ

136. S05K460

     ВАРИСТОР 675В 400А ДИСК 5ММ

909.8В 400A DISC 5MM

137. S05K60 варистор 90V 400A DISC 5MM

138. S07K11 варистор 16.2V 250A DISC 7MM

139. S07K115 варистор 162V 1.2KA DISC 7MM

140. S07K11GS2 варистора ДИСК 16,2 В, 250 А, 7 ММ

141. S07K11GS2

     ВАРИСТОР 16,2 В, 250 А, ДИСК, 7 мм

142. S07K130

     ВАРИСТОР 184,5 В, 1,2КА, ДИСК 7ММ29

5В 1. 2КА ДИСК 7ММ

143. S07K130G

     ВАРИСТОР 184.5В 1.2КА ДИСК 7ММ

144. S07K14

     ВАРИСТОР 19,8 В 250А ДИСК 7ММ

     47

9000

47 250A ДИСК 7ММ

47

ВАРИСТОР 19,8В 250А ДИСК 7ММ

S07K150

ВАРИСТОР 216В 1,2КА ДИСК 7ММ

S07K150GS2

ВАРИСТОР 2160007S07K150GS2

2KA DISC 7MM

S07K17 варистор 24.3V 250A DISC 7MM

S07K175 варистор 243V 1.2KA DISC 7MM

S07K17GS2 варистор 24.3V 250A DISC 7MM

S07K17GS2 варистора 24,3 В, 250 А ДИСК 7 ММ

S07K20

ВАРИСТОР 29,7 В 250 А ДИСК 7 ММ

S07K20G

ВАРИСТОР 29,7 В 250 А ДИСК 7 ММ000

org/Breadcrumb»>5

7В 250A DISC 7MM

S07K20GS2 варистор 29.7V 250A DISC 7MM

S07K20GS2 варистор 29.7V 250A DISC 7MM

S07K230 варистор 324V 1.2KA DISC 7MM

S07K230G ВАРИСТОР 324В 1.2КА ДИСК 7ММ

S07K230G

ВАРИСТОР 324В 1.2КА ДИСК 7ММ

S07K230GS3

ВАРИСТОР 324В 1.2КА ДИСК 7ММ

1552KA DISC 7MM

S07K25 варистор 35.1V 250A DISC 7MM

S07K250 варистор 351V 1.2KA DISC 7MM

S07K250G варистор 351V 1.2KA DISC 7MM

S07K250G варистора 351В 1.2КА ДИСК 7ММ

S07K250GS3

ВАРИСТОР 351В 1. 2КА ДИСК 7ММ

S07K250GS3

ВАРИСТОР 351В 1.2КА ДИСК 7ММ

291V 250A DISC 7MM

145. S07K25G варистор 35.1V 250A DISC 7MM

146. S07K25GS2 варистор 35.1V 250A DISC 7MM

147. S07K25GS2 варистор 35.1V 250A DISC 7MM

148. S07K275 ВАРИСТОР 387В 1.2КА ДИСК 7ММ

149. S07K30

     ВАРИСТОР 42.3В 250А ДИСК 7ММ

150. S07K300

     ВАРИСТОР 423В 1.2КА ДИСК 7ММ09

ДИСК 3В 250А 7ММ

151. S07K30GS2

     ВАРИСТОР 42,3В 250А ДИСК 7ММ

152. S07K35

     ВАРИСТОР 50,4В 250А ДИСК 7ММ 7ММ

9357 250A ДИСК 7ММ
9409 ВАРИСТОР 50,4В 250А ДИСК 7ММ

153. S07K385

     ВАРИСТОР 558В 1,2КА ДИСК 7ММ

154. S07K40G

     ВАРИСТОР 61,2В 250А ДИСК 7ММ

     229

2V 250A DISC 7MM

155. S07K40GS2 варистор 61. 2V 250A DISC 7MM

156. S07K40GS2 варистор 61.2V 250A DISC 7MM

157. S07K420 варистор 612V 1.2KA DISC 7MM

158. S07K440 ВАРИСТОР 643,5 В 1,2КА ДИСК 7ММ

159. S07K50

     ВАРИСТОР 73,8 В 1,2КА ДИСК 7ММ

160. S07K50G

     ВАРИСТОР 73,8 В 1,2КА ДИСК 7ММ

     2298В 1.2КА ДИСК 7ММ

161. S07K50GS2

     ВАРИСТОР 73.8В 1.2КА ДИСК 7ММ

162. S07K50GS2

     ВАРИСТОР 73.8В 1.2КА ДИСК 7ММ29

S07K60G

VARISTOR 90V 1.2KA DISC 7MM

163. S07K60G

     VARISTOR 90V 1.2KA DISC 7MM

164. S07K75G

     VARISTOR 108VM

     S07K75G

     VARISTOR 108VM

     S092КА ДИСК 7ММ

     S07K95

     ВАРИСТОР 135В 1. 2КА ДИСК 7ММ

     S10K11

     ВАРИСТОР 16,2В 500А ДИСК 10ММ

     07 S10K5115 184.5V 2.5KA ДИСК 10 мм

     S10K14

     ВАРИСТОР 19.8V 500A ДИСК 10 мм

     S10K140

     ВАРИСТОР 198V 2.5KA ДИСК 10MM

     K536

     S1095 кА DISC 10MM

     S10K17 варистор 24.3V 500A DISC 10MM

     S10K175G5S5 варистор 243V 2.5KA DISC 10MM

     S10K175G5S5 варистор 243V 2.5KA DISC 10MM

     S10K20 варистора 29,7 В 500 А ДИСК 10 ММ

     S10K230

     ВАРИСТОР 324 В 2,5КА ДИСК 10 ММ

     S10K25

     ВАРИСТОР 35,1 В 500 А ДИСК 10 мм

     .5 кА DISC 10MM

     S10K300 варистор 423V 2. 5KA DISC 10MM

     S10K30G5 варистор 42.3V 500A DISC 10MM

     S10K30G5 варистор 42.3V 500A DISC 10MM

     S10K30G5S5 варистора ДИСК 42,3 В, 500 А 10 мм

     S10K30G5S5

     ВАРИСТОР 42,3 В, 500 А ДИСК 10 мм

     S10K320G5S5

     ВАРИСТОР 459 В 2,5КА ДИСК 10MM 4510K229
     0
     0
     05КА ДИСК 10ММ

     S10K35

     ВАРИСТОР 50,4В 500А ДИСК 10ММ

     S10K35G5

     ВАРИСТОР 50,4В 500А ДИСК 10ММ

     000007 S14K2 ВАРИСТОР 423V 4.5KA ДИСК 14ММ

     S14K300G5

     ВАРИСТОР 423V 4.5KA ДИСК 14ММ

     S14K300G5S5

     ВАРИСТОР 423V 4.5KA DISC 14M144154295 кА DISC 14MM

     S14K30G5 варистор 42.3V 1KA DISC 14MM

     S14K30G5 варистор 42.3V 1KA DISC 14MM

     S14K30G5S5 варистор 42.3V 1KA DISC 14MM

     S14K30G5S5 варистора 42,3 В 1КА ДИСК 14 ММ

     S14K320

     ВАРИСТОР 459 В 4,5 КА ДИСК 14 ММ

     S14K35

     ВАРИСТОР 50,4 В 1КА ДИСК 14 ММ

     9000AR

     S

     S2В 1КА ДИСК 14ММ

     S14K420

     ВАРИСТОР 612В 4. 5КА ДИСК 14ММ

     S14K460

     ВАРИСТОР 675В 4.5КА ДИСК 14ММ

     S

     ВАРИСТОР 90V 4.5KA ДИСК 14MM

     S20K11

     ВАРИСТОР 16.2V 2KA ДИСК 20MM

     S20K115

     VARISTOR 162V 6.5KA DISC 20MM29.5V 8KA ДИСК 20MM

     S20K17

     VARISTOR 24.3V 2KA DISC 20MM

     S20K175

     VARISTOR 243V 8KA DISC 20MM

     DISC9 324В 8КА ДИСК 20ММ

     S20K25

     ВАРИСТОР 35.1В 2КА ДИСК 20ММ

     S20K250

     ВАРИСТОР 351В 8КА ДИСК 20ММ


     0
     0 8KA
     .3V 2КА ДИСК 20ММ

     S20K300

     ВАРИСТОР 423В 8КА ДИСК 20ММ

     S20K320

     ВАРИСТОР 459В 8КА ДИСК 20ММ

     S2038

     org/Product»>

     S205 8KA ДИСК 20MM

     S20K40

     VARISTOR 61.2V 2KA DISC 20MM

     S20K420

     VARISTOR 612V 8KA DISC 20MM

     S20K4.5V 8KA ДИСК 20MM

     S20K50

     VARISTOR 73.8V 6.5KA DISC 20MM

     S20K680

     VARISTOR 990V 6.5KA DISC 20MM

     DISC

     S20 , 200VDC: Datasheet

     Page 1

     Металлооксидные варисторы SIOV Варисторы с выводами, серия StandarD Серия / Тип: S05, S07, S10, S14, S20 Дата: декабрь 2007 г. Лист данных  EPCOS AG 2008.Воспроизведение, публикация и распространение данной публикации, приложений к ней и содержащейся в ней информации без предварительного явного согласия EPCOS запрещены.

     Page 2

     Варисторы с выводами Стандартная серия Конструкция ■ Круглый варисторный элемент, с выводами ■ Покрытие: эпоксидная смола, огнестойкая согласно UL 94 V-0 ■ Клеммы: луженая медная проволока Характеристики ■ ■ ■ ■ Широкий диапазон рабочего напряжения 11 … 1100 VRMS Высокие значения импульсного тока до 8 кА Без снижения номинальных значений до 85 ° C окружающей среды Модели PSpice Сертификаты ■ ■ ■ ■ ■ ■ UL CSA (все типы ≥K115) SEV VDE CECC CQC S05 / 07 (K11… K460) , S10 / S14 (K11… K680), S20 (K11… K1100) Режим поставки IEC ■ Навалом (стандарт), версии с лентой на катушке

     Page 3

     Варисторы с выводами Стандартная серия Максимальные характеристики (TA = 85 ° C) VRMS VDC B72205S0110K101 B72207S0110K101 B72210S0110K101 B72214S0110K101 B72220S0110K101 Тип (без пленки) SIOVS05K11 S07K11 S10K11 S14K11 S20K11 Wmax (2 мс) J 0. 3 0,8 1,7 3,2 10,0 Pмакс. В 14 14 14 14 14 imax (8/20 мкс) A 100250500 1000 2000 В 11 11 11 11 11 B72205S0140K101 B72207S0140K101 B72210S0140K101 B72214S0140K101 B72220S0140K101 S05K14 S05K14 1414 S07K14 1414 S05K14 1414 S07K14 ) 181) 181) 100250500 1000 2000 0.

     Страница 4

     Варисторы с выводами Стандартная серия Характеристики (TA = 25 ° C) B72205S0110K101 B72207S0110K101 B72210S0110K101 B72214S0110Kv101 B72220 мА (1 мА)% ± 10 ± 10 ± 10 ± 10 ± 10 vc, max (ic) V 36 36 36 36 36 A 1.0 2,5 5,0 10,0 20,0 Cтип (1 кГц) пФ 1750 2750 6250 12100 23000 B72205S0140K101 B72207S0140K101 B72210S0140K101 B72214S0140K101 B72220S0140K101 22 22 22 22 22 ± 10 ± 10 ± 10 ± 10 ± 10 9 5,0 43 43 43 22,0 20 ± 10 ± 10 ± 10 ± 10 5,0

     Стр. 5

     Варисторы с выводами Стандартная серия Максимальные характеристики (TA = 85 ° C) VRMS VDC B72205S0350K101 B72207S0350K101 B72210S0350K101 B72214S0350K101 B72220S0350K101 Sax (без наклеек) мс) J 1.1 2,5 5,4 10,0 33,0 Pмакс. В 35 35 35 35 35 В 45 45 45 45 45 B72205S0400K101 B72207S0400K101 B72210S0400K101 B72214S0400K101 B72220S0400K101 S05K40 S07K40 S10K40 S14K40 S05K40 S07K40 S10K40 S14K40 S20K40 1000 6,340 5622 561,35 40000 56 409 409 409 409 45

     Стр.

     6

     Варисторы с выводами Стандартная серия Характеристики (TA = 25 ° C) Код заказа B72205S0350K101 B72207S0350K101 B72210S0350K101 B72214S0350K101 B72220S0350K101 Vv (1 мА) 10 мA ± 10 мA ± 56% 56% ± 10 vc, макс. (Ic) В 110 110 110 110 110 ic 1.0 2,5 5,0 10,0 20,0 Cтип (1 кГц) пФ 620 1050 2400 4200 8000 A B72205S0400K101 B72207S0400K101 B72210S0400K101 B72214S0400K101 B72220S0400K101 68 68 68 68 68 68 ± 10 ± 10 ± 10 ± 10 135 5,0 135 5,0

     Page 7

     этилированного варисторы стандартной серии максимальных значений (TA = 85 ° С) Вср.кв. В постоянного тока B72205S0111K101 B72207S0111K101 B72210S0111K101 B72214S0111K101 B72220S0111K101 Тип (untaped) SIOVS05K115 S07K115 S10K115 S14K115 S20K115 В 115 115 115 115 115 В 150 150 150 150 150 B72205S0131K101 B72207S0131K101 B72210S0131K101 B72214S0131K101 B72220S0131K101 S05K130 S07K130 S10K130 S14K130 S20K130 130130130130130130170170170170170400 1200 2500 4500 8000 4.2 9,5 19,0 34,0 74,0 0,10 0,25 0,40 0,60 1.

     Страница 8

     Варисторы с выводами Стандартная серия Характеристики (TA = 25 ° C) ∆Vv (1 мА)% ± 10 ± 10 ± 10 ± 10 ± 10 vc, макс (IC) В 300 300 300 300 300 IC B72205S0111K101 B72207S0111K101 B72210S0111K101 B72214S0111K101 B72220S0111K101 Вв (1 мА) V 180 180 180 180 180 5,0 10,0 25,0 50,0 100,0 CtyP (1 кГц) пФ 110 220 445 730 1520 B72205S0131K101 B72207S0131K101 B72210S0131K101 B72214S0131K101 B72220S0131K101 205 205 205 205 205 ± 10 ± 10 ± 10 ± 10 ± 10 340 340 340 340 340 5. 0 10,0 25,0 50,0 100.

     Page 9

     этилированного варисторы стандартной серии максимальных значений (TA = 85 ° С) Вср.кв. В постоянного тока B72205S0271K101 B72207S0271K101 B72210S0271K101 B72214S0271K101 B72220S0271K101 Type (untaped) SIOVS05K275 S07K275 S10K275 S14K275 S20K275 Wmax (2 мс) J 8,6 21.0 43.0 71.0 151.

     Страница 10

     Варисторы с выводами Стандартная серия Характеристики (TA = 25 ° C) B72205S0271K101 B72207S0271K101 B72210S0271K101 B72214S0271K101 B72220S0 V30 (430 мА) 430 мА ± 10 ± 10 ± 10 ± 10 B72205S0301K101 B72207S0301K101 B72210S0301K101 B72214S0301K101 B72220S0301K101 470 470 470 470 470 ± 10 ± 10 ± 10 ± 10 ± 10 B72210S0321K101 B72214S0321K101 B72220S0321K101 510 510 510 B72205S0381K101 B72207S0381K101 B72210S0381K101 B72214S0381K101 B72220S0381K101 5.0 10,0 25,0 50,0 100.

     Page 11

     этилированного варисторы стандартной серии Максимальные значения (Ta = 85 ° C) Vrms VDC B72210S0511K101 B72214S0511K101 B72220S0511K101 Тип (untaped) SIOVS10K510 S14K510 S20K510 V 510 510 510 В 670 670 670 B72210S0551K101 B72214S0551K101 B72220S0551K101 S10K550 S14K550 S20K550 550 550 550 B72210S0621K101 B72214S0621K101 B72220S0621K101 S10K625 S14K625 S20K625 B72210S0681K101 B72214S0681K101 B72220S0681K101 S10K680 S14K680 S20K680 B72214S0102K101 B72220S0102K101 S14K10001) S20K10001) код заказа IMAX (8/20

     Page 12

     этилированного варисторы Характеристики серии STANDARD (TA = 25 ° С ) Код заказа ∆Vv (1 мА)% ± 10 ± 10 ± 10 vc, max (ic) В 1355 1355 1355 ic A 25. 0 50,0 100,0 CtyP (1 кГц) пФ 110 180 340 B72210S0511K101 B72214S0511K101 B72220S0511K101 Вв (1 мА) V 820 820 820 B72210S0551K101 B72214S0551K101 B72220S0551K101 910 910 910 ± 10 ± 10 ± 10 1500 1500 1500 25,0 50,0 100,0 105 170 320 B72210S0621K101 B72214S0621K101 B72220S0621K101 1000 1000 1000 ± 10 ± 10 ± 10 1650 1650 1650 25,0 50,0 100.

     Page 13

     Варисторы с выводами серии StandarD Габаритный чертеж s Номинальный диаметр мм 5 7 10 14 20 3 макс. h b Вес 1) a Вид снизу VRMS V 11… 460 11… 460 11… 680 11… 1000 11… 1000 Вес g 0.3… 0,7 0,4… 1,1 1,0… 3,0 1,4… 7,6 2,7… 15,7 Вес варисторов между этими классами напряжения можно интерполировать. ea ød e 1) Посадочная поверхность согласно IEC 60717 VAR0408-C Размеры ± 1 bmax мм 7,0 9,0 12,0 15,5 21,5 smax мм 3,3 3,4 4,0 4,0 4,5 hmax мм 8,5 11,0 14,5 18,5 25,5 Imin мм 25,0 25,0 25.

     Страница 14

     Варисторы с выводами Стандартная серия Размеры B72205S0250K101 B72207S0250K101 B72210S0250K101 B72214S0250K101 B72220S0250K101 мм 5,0 5,0 7,5 7,5 10,0 a ± 1 мм 1. 3 1,3 1,6 1,7 1,8 bmax мм 7,0 9,0 12,0 15,5 21,5 smax мм 3,6 3,7 4,2 4,2 4,7 hmax мм 8,5 11,0 14,5 18,5 25,5 Imin мм 25,0 25,0 25,0 25,0 25,0 d ± 0,05 мм 0,6 0,6 0,8 0,8 1,0 B72205S0300K101 B72207S0300K101 B72210S014K7501 B722105,0 7,5 10,0 1,5 1,5 1,7 1,8 2,0 7,0 9,0 12,0 15,5 21,5 3,6 3,7 4,4 4,4 4,9 8,

     Страница 15

     Варисторы с выводами Стандартные размеры B72205S0950K101 B72207S0950K101 B72210S0950K101 B7221014S0

     50 мм0 5,0 7,5 7,5 10,0 a ± 1 мм 1,3 1,3 1,5 1,5 1,6 bmax мм 7,0 9,0 12,0 15,5 21,5 smax мм 3,4 3,4 4,0 4,0 4,5 hmax мм 8,5 11,0 14,5 18,5 25,5 Imin мм 25,0 25,0 25,0 25,0 25,0 d ± 0,05 мм 0,6 0,6 0,8 0,8 1.0 B72205S0111K101 B72207S0111K101 B72210S0111K101 B72214S0111K101 B72220S0111K101 5,0 7,5 5,0 7,5 10,0 1,5 1,5 1,6 1,7 1,8 7,0 9,0 12,0 15,5 21,5 3,6 3,6 4,2 4,2 4,6 8.

     Page 16

     этилированного варисторы стандартной серии Размеры B72205S0251K101 B72207S0251K101 B72210S0251K101 B72214S0251K101 B72220S0251K101 мм 5. 0 5,0 7,5 7,5 10,0 a ± 1 мм 1,8 1,8 2,0 2,0 2,2 bmax мм 7,0 9,0 12,0 15,5 21,5 smax мм 4,2 4,2 4,8 4,8 5,3 hmax мм 8,5 11,0 14,5 18,5 25,5 Imin мм 25,0 25,0 25,0 25,0 25,0 d ± 0,05 мм 0,6 0,6 0,8 0,8 1.0 B72205S0271K101 B72207S0271K101 B72210S0271K101 B72214S0271K101 B72220S0271K101 5,0 7,5 5,0 7,5 10,0 2,0 2,0 2,2 2,2 2,3 7,0 9,0 12,0 15,5 21,5 4,3 4,4 5,0 5,0 5,4 8.

     Page 17

     этилированного варисторы стандартной серии Размеры B72205S0461K101 B72207S0461K101 B72210S0461K101 B72214S0461K101 B72220S0461K101 мм 5.0 5,0 7,5 7,5 10,0 a ± 1 мм 3,0 3,0 3,1 3,1 3,3 bmax мм 7,0 9,0 12,0 15,5 21,5 smax мм 5,7 5,7 6,3 6,4 6,8 hmax мм 9,0 11,5 15,0 19,0 26,0 Imin мм 25,0 25,0 25,0 25,0 25,0 d ± 0,05 мм 0,6 0,6 0,8 0,8 1,0 B72210S0511K101 B72214S0511K101 B72220S0511K101 7,5 7,5 10,0 3,4 3,4 3,5 12,0 15,5 21,5 6,7 6,8 7,1 15,0 19,0 26,0 25,0 25,0 25,0 0,8 0,8 1.

     Страница 18

     Испытательное напряжение между состояниями и переменными выводами Стандартные методы испытания напряжения два терминала с указанным значением. прилагаемый указанный измерительный ток называется Vv (1 мА постоянного тока при 0,2… 2 с). Максимальное напряжение между двумя, чтобы соответствовать указанному значению. клеммы с указанным стандартным импульсным током (8/20 мкс). CECC 42 000, тест 4.20 | ∆V / V (1 мА) | ≤10% 1000 ч при UCT Напряжение зажима Макс.

     Page 19

     Варисторы с выводами Стандартная серия Данные по надежности Испытания Методы / условия испытаний Требование Климатическая последовательность CECC 42 000, испытание 4,16 | ∆V / V (1 мА) | ≤10% Быстрое изменение температуры Влажное тепло, устойчивое состояние Паяемость Образец должен подвергаться: Rins ≥1 MΩ a) сухому нагреву при UCT, 16 ч. B) влажному теплу, 1-й цикл: 55 ° C, 93% относительной влажности.Ч., 24 ч. C) холод, LCT, 2 ч. D) влажное тепло, дополнительные 5 циклов: 55 ° C / 25 ° C, 93% отн. Ч., 24 ч / цикл.

     Page 20

     Варисторы с выводами Стандартная серия Данные по надежности Испытания Методы / условия испытаний Устойчивость к высокой температуре пайки IEC 60068-2-20, испытание Tb, метод 1A, 260 ° C, 10 с: Предел прочности на разрыв | ∆V / V (1 мА) | ≤5% Отсутствие видимых повреждений Каждый вывод должен быть погружен в ванну для припоя с температурой 260 ± 5 ° C до точки 2,0–2,5 мм от тела образца, выдержан там в течение 10 ± 1 с, а затем хранится. при комнатной температуре и нормальной влажности в течение 1-2 ч.

     Page 21

     Варисторы с выводами серии StandarD v / i характеристики v = f (i) — описание характеристик см. В разделе «Общая техническая информация», п. 1.6.

     Page 22

     Варисторы с выводами серии StandarD v / i характеристики v = f (i) — описание характеристик см. В разделе «Общая техническая информация», п. 1.6.

     Page 23

     Варисторы с выводами серии StandarD v / i характеристики v = f (i) — описание характеристик см. В «Общие технические данные», 1.6.

     Page 24

     Варисторы с выводами серии StandarD v / i характеристики v = f (i) — описание характеристик см. В разделе «Общая техническая информация», п. 1.6.

     Page 25

     Варисторы с выводами серии StandarD v / i характеристики v = f (i) — описание характеристик см. В разделе «Общая техническая информация», п. 1.6.

     Page 26

     Варисторы с выводами Стандартные серии Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов). Описание кривых снижения характеристик см. В разделе 1 «Общая техническая информация».8.

     Page 27

     Варисторы с выводами серии StandarD Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1.8 «Общая техническая информация».

     Page 28

     Варисторы с выводами серии StandarD Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1.8 «Общая техническая информация».

     Page 29

     Варисторы с выводами Стандартные серии Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1 «Общая техническая информация».8.

     Page 30

     Варисторы с выводами серии StandarD Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1.8 «Общая техническая информация».

     Page 31

     Варисторы с выводами Стандартные серии Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1.8 «Общая техническая информация».

     Page 32

     Варисторы с выводами Стандартные серии Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1 «Общая техническая информация».8.

     Page 33

     Варисторы с выводами Стандартная серия Кривые снижения номинальных характеристик Максимальный импульсный ток imax = f (tr, последовательность импульсов) Описание кривых снижения характеристик см. В разделе 1.8.1 «Общая техническая информация» VAR0108-Y 10 4 i max A 10 3 5 1x 10 2 5 10 3 10 5 i max tr 2 10 10 5 10 2 10 4 10 6 1 10 0 5 10 _1 10 1 5 10 2 5 10 3 5 мкс 10 4 tr SIOV-S20K510 … K1000 Прочтите Предостережения и предупреждения и Важные примечания в конце этого документа.

     Page 34

     Варисторы с выводами серии StandarD Предостережения и предупреждения Общие 1.Металлооксидные варисторы (SIOV) EPCOS разработаны для конкретных применений и не должны использоваться для целей, не указанных в наших спецификациях, указаниях по применению и справочниках, если иное не согласовано с EPCOS на этапе проектирования. 2. Обеспечение пригодности SIOV посредством тестирования надежности на этапе проектирования. SIOV следует оценивать с учетом наихудших условий. 3.

     Page 35

     Варисторы с выводами серии StandarD Монтаж 1.Заливочные, герметизирующие или клеящие составы могут вызывать химические реакции в керамике SIOV, которые ухудшают электрические характеристики компонента. 2. Перегрузка SIOV может привести к разрыву упаковок и выбросу горячих материалов. По этой причине SIOV должны быть физически защищены от соседних компонентов. Эксплуатация 1. Используйте SIOV только в указанном рабочем диапазоне температур. 2. Используйте SIOV только в указанных диапазонах напряжения и тока.

     Добавить комментарий Отменить ответ

     Ваш адрес email не будет опубликован. Обязательные поля помечены *

     Comment

     Your Name *

     Your Email *

     Your Website

     10AR DISC9 558V 2.5KA ДИСК 10MM S10K40 VARISTOR 61.2V 500A DISC 10MM S10K420 VARISTOR 612V 2.5KA DISC 10MM 9.5V 2.5KA ДИСК 10MM S10K50G5 VARISTOR 73. 8V 2.5KA DISC 10MM S10K50G5 VARISTOR 73.8V 2.5KA DISC 10MM 9509 S10K60 VARISTOR 90V 2.5KA DISC 10MM S10K680 VARISTOR 990V 2.5KA DISC 10MM S10K95 VARISTOR 135V 2.514KA DISC 910MM 5KA ДИСК 14ММ S14K11 ВАРИСТОР 16,2В 1КА ДИСК 14ММ S14K130 ВАРИСТОР 184,5В 4.5КА ДИСК 14ММ 9305144,5К ВАРИСТОР 184.5V 4.5KA ДИСК 14ММ S14K130G5S5 ВАРИСТОР 184.5V 4.5KA ДИСК 14MM S14K130G5S5 VAR144000 S14K130G5S5 VAR144K229 147.5VM 4.50008В 1KA DISC 14MM S14K150 варистор 216V 4. 5KA DISC 14MM S14K150G5 варистор 216V 4.5KA DISC 14MM S14K150G5 варистор 216V 4.5KA DISC 14MM S14K150G5S5 ВАРИСТОР 216В 4.5КА ДИСК 14ММ S14K150G5S5 ВАРИСТОР 216В 4.5КА ДИСК 14ММ S14K17 ВАРИСТОР 24.3В 1КА ДИСК 14М14 79 0 5KA ДИСК 14MM S14K175G5 VARISTOR 243V 4.5KA DISC 14MM S14K175G5 VARISTOR 243V 4.5KA DISC 14MM 22 35,1В 1КА ДИСК 14ММ S14K250 ВАРИСТОР 351В 4,5КА ДИСК 14ММ S14K25G5 ВАРИСТОР 35,1В 1КА ДИСК 14М000 904G251В 1КА ДИСК 14ММ S14K275 ВАРИСТОР 387В 4. 5КА ДИСК 14ММ S14K30 ВАРИСТОР 42.3В 1КА ДИСК 14ММ
