Изготавливаем печку из листов стали – руководство для домашних умельцев

Вместо баллона допускается использовать стальные листы. Отопительная конструкция из них очень популярна среди владельцев мастерских и гаражей. Печь из листов не только нагревает помещение, но и применяется для приготовления пищи. При этом она имеет компактные размеры.

Делаем чудо-печь из стальных листов так:

Находим подходящий чертеж конструкции.
Изготавливаем крышку будущего отопительного агрегата и дно топливника из листа толщиной 6 мм, а сам резервуар из листа 4 мм. Получить требуемые заготовки из листовой стали несложно при помощи болгарки.
Вырезаем из 4-миллиметрового листа полоску стали шириной 11,5 см, складываем ее в кольцо сечением около 34 см (эту операцию следует производить на листогибочном агрегате), привариваем к последнему полосу. Вы получили трубу резервуара для топлива.
Из этого же листа делаете круг (его диаметр будет составлять 34 см). Он станет выполнять функцию крышки для резервуара. К ней нужно приварить металлические уголки (с четырех сторон).
Из 6-миллиметрового листа вырезаете полоску (6 см по ширине) и делаете из нее кольцо, а также еще один круг. Сечение круга и кольца должно быть чуть больше 35 см.
В центре круга прорезаете отверстие для дымоходной трубы сечением 10 см. Рядом с этой дырой делаете еще одну. Ее диаметр – 5,5 см. В это отверстие будет подаваться топливо. Осталось лишь сварить в одну конструкцию круг и кольцо, чтобы получить резервуар для заливки отработки.

Теперь нужно сделать нижнюю часть бака. Вырезаете круг из 6-миллиметрового листа, отступаете 2 см от его края и делаете отверстие (в него помещается патрубок для дымохода). Сам патрубок получаем путем отрезания куска (около 13 см) трубы сечением 10 см. Затем делаете перегородку – вырезаете прямоугольную заготовку из листа 6 мм. Ее длина – 33 см, а ширина – 7. Перегородка устанавливается в 35-сантиметрвоый по диаметру круг и приваривается. После этого можно монтировать и патрубок.

Печь из стали на отработанном масле

Сделанную самой первой трубу следует немного доработать. Снизу на ней необходимо будет просверлить по кругу 48 девятимиллиметровых отверстий (8 на одну окружность, общее число кругов – 6, дистанция между ними – 6 см). Обработанную таким образом трубу можно монтировать в крышку резервуара для горючего. Процедура выполняется так, чтобы она стояла абсолютно ровно. При наличии отклонений нужно обработать трубу болгаркой и напильником

Важно! Труба и крышка не свариваются между собой. При этом они обязаны входить максимально плотно друг в друга

Далее все просто:

Соединяете две части емкости. Они также не свариваются. Плотность их сочленения обеспечивается кольцом-уплотнителем.
Привариваете к трубе с 48-ю дырами емкость для заливки масла, а с противоположной стороны – две соединенные кольцами части.
На отверстие для подачи отработки монтируете глазок – пластинку в виде круга. Она должна легко закрываться и открываться.

Последний шаг – монтаж дымохода. Его длина, как было сказано, берется не менее 400 см. Вне помещения он должен располагаться по вертикали (строго, без малейших отклонений – проверяйте уровнем). В самой же комнате, где стоит печь, дымоход можно установить под небольшим наклоном.

Нюансы использования печи

Размещение печи должно оставлять удобный доступ и для подачи воздуха в отверстия и залива масла. Длина вертикальной части дымохода конструктивно должна быть 4 м и более. Удлинение его до 5−6 м способствует лучшей работе печи. Минимальное количество отработки, которое нужно залить — это 1−3 л. Чтобы розжиг произошел сразу, заливается 100 мл керосина или бензина, скрученная газета или бумага поджигается и вставляется в отведенное для этих целей отверстие. Проходит 5−7 минут и масло в емкости закипает. Печь можно разжечь без керосина. Но времени на ее разогрев понадобится больше. От величины зазора воздушной заслонки зависит температура, качество сгорания и соответственно КПД печи. Оптимальный промежуток один-полтора см. Во время горения добавлять масло можно в отверстие, в случае возгорания пролитого масла никоим образом нельзя тушить водой, нужно использовать огнетушитель.

Важно соблюдение правил по технике безопасности:

не применять легковоспламеняющиеся жидкости вместо масла;
не монтировать печку в местах сквозного воздушного потока;
не ставить рядом предметы легковоспламеняющиеся, в полуметре от печи пространство должно быть свободным;
не использовать агрегат при обнаружении неисправностей или дефектов типа негерметичности дымового канала;
не покидать объект обогрева на длительное время;
используемая отработка должна быть без водных включений.

Плюсы печи:

экономичность, простота конструкции;
возможность подключения водяного подогрева;
мобильна, легко демонтируется и транспортируется;
простой розжиг.

Минусы печи:

обязательная установка четырехметрового дымохода;
еженедельная тщательная очистка дымохода и емкостей от сожженных материалов;
масло для топлива должно храниться в тепле, т. е. для него необходимо отапливаемое помещение;
отработанное масло должно подвергаться предварительной очистке, в результате чего, оно становится не намного дешевле солярки.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

Для его изготовления используется отрезок трубы высотой 0,6 м.
К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

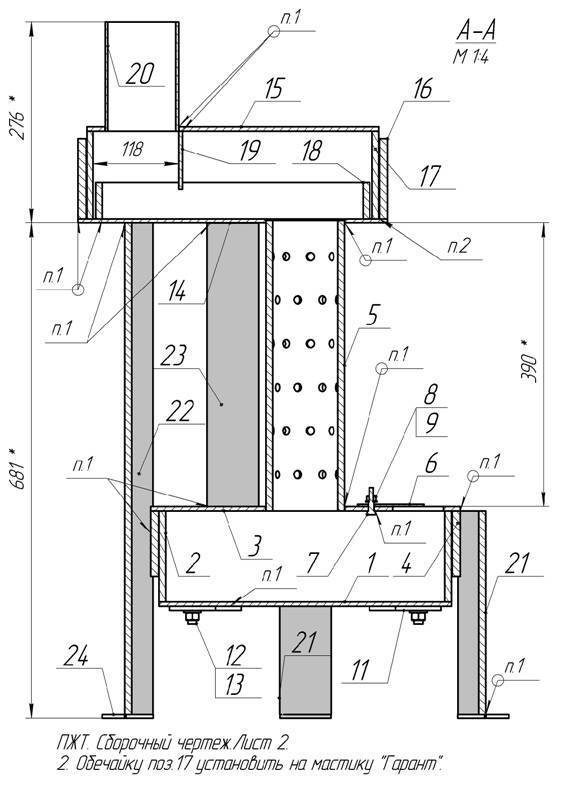

Сборочный чертеж буржуйки

Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами

А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять

Очень важно чтобы в отработанное масло не содержало воду

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
Далее к дну приваривают ножки, которые можно изготовить из болтов.
Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.

Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
Монтируем крышку вместе с приспособлением для подачи топлива.
Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

Емкость для масла с крышкой и заслонкой;
Камера сгорания/пиролиза;
Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Выводы и полезное видео по теме

Мастера-умельцы не делают секретов из собственных наработок и всегда готовы поделиться достижениями, показать самоделки в работе

Обратите внимание на видео, в котором представлена такая же печь, как в варианте #2, но с некоторыми доработками

Посмотрите, как она работает, каков результат её использования в условиях внешнего мороза для обогрева довольно просторного гаражного помещения.

Ещё раз обращаем ваше внимание на технику безопасности, которую следует соблюдать при использовании самодельных печек на отработке. https://www.youtube.com/embed/vtH5kGZjVAc

https://youtube.com/watch?v=vtH5kGZjVAc

Бросовое горючее, которое может достаться вам, если уж не совсем даром, то за сущие копейки, всегда привлекает внимание рукастых владельцев гаражных мастерских, теплиц или других нежилых помещений, требующих обогрева. Да, талантливые люди могут буквально из отходов сделать необходимую в хозяйстве вещь

Но умение не приходит извне: оно нарабатывается. Возможно, наша информация поможет не только тем, кто уже умеет, но и тем, кто хочет научиться делать всё своими руками

Да, талантливые люди могут буквально из отходов сделать необходимую в хозяйстве вещь. Но умение не приходит извне: оно нарабатывается. Возможно, наша информация поможет не только тем, кто уже умеет, но и тем, кто хочет научиться делать всё своими руками.

Хотите поделиться собственным опытом в сооружении прибора отопления на отработке? У вас есть информация, которая будет полезна посетителям сайта, желающим сделать печку для гаража своими руками? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Дата: 25 сентября 2020

Печь на отработанном масле с водяным контуром: этапы создания самодельного оборудования

Печь на отработанном масле с водяным контуром — это экономный и удобный способ отопления промышленных помещений и иных нежилых зданий. Основными горючими элементами для нее могут являться все отработанные масла, которые, как правило, подлежат утилизации. Изготовив самостоятельно печь на отработке, можно одновременно решить несколько проблем: значительно сэкономить на отоплении и избавиться от отработанного масла.

Содержание

Общее описание
Принцип работы
Преимущества и недостатки
Выбор топлива
Чертежи и схемы
Способ изготовления
Подключение к контуру
Меры безопасности

Общее описание

Самодельные печи на отработке с водяным контуром зачастую применяют для отопления складов, ангаров, автосервисов и гаражей, то есть тех помещений, где в достаточном количестве находится отработанное техническое масло. С его утилизацией нередко появляются вопросы, так как запрещается сливать его в землю или канализационную систему. Применение масла в качестве горючего — это великолепный выход из положения.

Печка на отработке работает по принципу буржуйки: быстро нагревается до высоких температур и обогревает воздух, но во время завершения горения настолько же быстро происходит ее охлаждение. Обогрев помещения осуществляется лишь благодаря циркуляции горячего воздуха, поэтому печкой трудно обогреть большие по площади помещения. Решить эту проблему можно, если оборудовать печь водным контуром и подсоединить к ней батареи.

Принцип работы

Печка в своей конструкции имеет две камеры, которые соединяются перфорированной металлической трубой. К верхней камере подсоединяется дымоотвод. В нижней части расположена чаша, в которую автоматически или в ручном режиме поступает масло. Печку разжигают при помощи бензина, наливающегося в нижнюю часть сверху основного топлива.

В процессе горения бензина масло нагревается, закипает и начинает испаряться. Во время нехватки воздуха масляные пары слабо горят, поэтому их необходимо обогащать кислородом. Для этого используется перфорированная труба. При этом непосредственно в трубе и в верхней части печной конструкции происходит активное сгорание масляно-воздушного состава.

Температура камере, которая находится внизу, не превышает 400 °C, в то время как верхняя прогревается до 1000 °C. При ручной заливке горючего в нижней камере делают отверстие для топлива и розжига. При автоматической подаче в нее заводят патрубок, который соединяется с баком, находящимся снаружи. Также в этой камере необходимо выполнить отверстие с заслонкой, при помощи которой можно отрегулировать подачу кислорода, температуру и тягу.

Водный контур представляет собой емкость, которая находится в верхней части камеры. К его стенкам привариваются штуцера, требующиеся для подачи и отвода воды. Объем бака для нагрева теплоносителя будет зависеть от типа циркуляции и общей длины отопительной системы.

Во время естественной циркуляции длину водяного контура проводят чуть больше, чтобы не допустить значительного перегрева. Принудительная циркуляция при помощи насосного оборудования дает возможность сделать меньше размер емкости для воды. Специалисты рекомендуют оборудовать отопительную систему манометром и термометром, чтобы была возможность контролировать параметры теплоносителя в контуре.

Благодаря простой конструкции печку на отработанном масле можно сделать своими руками. К явным преимуществам этого вида отопительной системы относятся:

1. Мобильность. Чертежи печки на отработке с водяным контуром подразумевают собой небольшую по размеру конструкцию, поэтому корпус можно с легкостью демонтировать и переставить в другое место.
2. Экономичность. Печки на отработке экономичны как в плане сборки и обслуживания, так и в расходе и выборе горючего.
3. Конструкция печки дает возможность использовать верхнюю камеру в качестве варочной поверхности.

4. Энергонезависимость. Эксплуатация этого устройства не связана ни с электрическими сетями, ни с газопроводной магистралью. Конструкция не потребует каких-либо источников питания в виде аккумуляторных батарей.

Но существуют и определенные недостатки, которые связаны с эксплуатацией этих печей. К ним можно отнести необходимость организации высокого дымохода (до 5 м) и обязательную еженедельную чистку печи от сажи.

Выбор топлива

В качестве основного горючего может применяться любое использованное масло: индустриальное, трансмиссионное или машинное. Есть только одно условие — оно обязано быть без каких-то добавок. Присутствие в топливе даже небольшого количества включений опасно, так как это может привести к взрыву. Также запрещается допускать наличие в топливе воды, так как она закипает намного быстрей масла, что приводит к его вспениванию, выплеску и мгновенному возгоранию.

Масло перед подачей в камеру сгорания нужно отфильтровать. Запрещается применять другие виды топлива. Бензин требуется лишь в незначительном количестве для розжига масла.

Чертежи и схемы

Печи, которые работают на отработке, можно сделать любых размеров и форм. Чаще всего для их самостоятельного изготовления применяют отработанные газовые баллоны, куски труб или листовую сталь:

1. Из металлической трубы. Эта схема имеет в своей конструкции две бочки. Внизу расположен бак для масла с отверстием для заливки. Верхняя часть представляет собой трубу, которая проходит через бочку, заполненную водой. Камеру, расположенную вверху, нужно оборудовать штуцерами для заливки воды.
По принципу работы эта печка похожа на самовар, ее поверхность не нагревается до очень высоких температур. Конструкцию часто устанавливают в парниках, помещениях для содержания крупного рогатого скота и небольших зданиях, где может произойти случайное соприкосновение с горячей поверхностью и получение ожога.
2. Листовая сталь. Печка состоит из бака для заправки топливом, который соединен с камерой сгорания, перфорированной трубы и верхней камеры, оборудованной заслонкой для рассекания огня. На крышке бака находится отверстие с заслонкой для подачи кислорода. Чем больше открыто отверстие, тем сильнее происходит горение.
3. Из газового баллона. Печка делается из обычного использованного газового баллона с обрезанным верхом. Систему оборудуют автоматической заливкой топлива, при этом маслопровод находится внутри камеры сгорания, что дает возможность эффективно нагреть масло. Водяной контур делается в форме котла, сквозь который проводится дымоотвод. В качестве одного из способов подсоединения контура используют медную трубу-теплообменник, которую оборачивают несколько раз вокруг корпуса камеры сгорания. Нагрев в таком случае происходит слабей, но при этом варианте подсоединения теплообменника уменьшается возможность закипания теплоносителя в системе.
4. Из профилированной трубы. Чтобы самостоятельно сделать эту печь, используют квадратную профилированную трубу размером 190х190 мм и 110х110 мм. Конструкция характеризуется небольшими габаритами и легкостью изготовления. Поверхность можно применять в качестве варочной плиты.

Способ изготовления

Для изготовления печки на отработанном масле необходимы куски труб сечением 35 мм, листовой металл 5 и 7 мм, отрезки толстостенной трубы диаметром 120 мм и уголки для крепления ножек.

Размеры этой печи дают возможность нагреть помещение площадью до 90 м² с потолками стандартной высоты. Если жилье слишком большое, тогда необходимо увеличить габариты печки и сечение трубы дымоотвода. Инструменты для изготовления:

болгарка;
аппарат для сварки;
рулетка;
дрель и сверла;
шлифовальный круг.

Также будут необходимы растворитель и термостойкая кремнийорганическая краска. Как правило, она реализуется в баллончиках и применяется для окрашивания нагреваемых поверхностей каминов и печек. Пошаговая инструкция:

1. Вначале необходимо подготовить с учетом чертежей все детали. Из подготовленных материалов вырезаются элементы конструкции. Все срезы необходимо зачистить.

2. После этого соединяются с помощью сварки детали нижней камеры — корпус из трубы сечением 35 мм и днище из металла толщиной 5 мм. Также привариваются ножки из уголка любого удобного размера.
3. Затем в куске трубы сечением 110 мм и высотой 370 мм сверлом необходимо сделать перфорацию — 50 отверстий сечением 10 мм.
4. Теперь нужно соединить с помощью сварки все элементы крышки нижней камеры: заготовку из трубы сечением 35 мм и высотой 70 мм, крышку из оцинкованного металла 5 мм с двумя отверстиями, а также перфорированную трубку.
5. Заслонку для подачи кислорода на крышке можно закрепить заклепками.
6. С помощью сварки соединяют все элементы верхнего бака: заготовку из трубы диаметром 35 и высотой 110 мм, а также дно из оцинкованного металла 5 мм с проделанным отверстием для перфорированной трубы.

7. К верхней крышке необходимо приварить трубу дымохода сечением 110 мм, а с внутренней части крышки — стальную перегородку размером 80х390 мм. Перегородка требуется, чтобы отсекать огонь и увеличивать эффективность нагрева. Устанавливать перегородку необходимо ближе к отверстию дымохода.
8. После этого приваривают верхний бак и крышку с трубой дымоотвода.
9. Затем с помощью сварки соединяют верх перфорированной трубы с верхним баком.
10. Верх печки надевают на нижнюю камеру.
11. Печку окрашивают огнестойкой краской, перед этим зачистив сварочные соединения, а металл от коррозии обрабатывают при помощи растворителя.
12. Затем соединяют печь с дымоотводом, высота которого обязана быть не меньше 5 м для нормальной тяги. Так как дымоотвод придется часто чистить от копоти, его желательно сделать максимально прямым.

Точно такую же печку можно изготовить из оцинкованного металла. В этом случае камеры делаются квадратной формы.

Подключение к контуру

Водяной контур подсоединяется к баку, который находится на верхней части. Его можно закрепить сваркой непосредственно на поверхности печки, но намного безопасней изготовить отдельную емкость: при прогорании дна котла вода попадет в топку, а это вызовет выплеск масла и опасность пожара.

Котел для водяного контура можно изготовить любого размера. Важно, чтобы он плотно прилегал к верхней камере и дымоотводу для эффективного обогрева. В стенки емкости устанавливают два штуцера: сверху для горячей воды, снизу — для холодной обратки.

На выходе из котла устанавливаются манометр и термометр. На обратной трубе располагают расширительную емкость и насос для циркуляции теплоносителя.

Меры безопасности

Печка на отработке является повышенным источником опасности. Эта конструкция обладает открытыми участками, нагревающимися во время работы до высоких температур. К помещению, в котором находится печь, и непосредственно к ее работе предъявлены жесткие требования:

1. Полы обязаны быть сделаны из негорючих материалов (стали, кафеля, цементной стяжки). Деревянные полы на участке установки печи нужно обязательно накрыть оцинкованным металлом.
2. Если печь находится поблизости от деревянных или иных стен из горючего материала, тогда их тоже нужно обшить оцинкованной сталью.

3. Запрещается устанавливать печь в местах со сквозняками. Ветер может сдуть пламя через перфорацию в трубе.
4. Запрещено складировать рядом с конструкцией легковоспламеняющиеся материалы. Запас топлива необходимо хранить в отдельном помещении.
5. Нельзя добавлять масло в печь во время ее работы.
6. В помещении непременно обязан находиться порошковый огнетушитель.

Горящее масло запрещено тушить с помощью воды. Это может привести к распространению площади огня.

Печка на отработанном масле, изготовленная самостоятельно, — это эффективный и экономный прибор отопления, а подсоединение к нему водяного контура помогает равномерно распределить теплоноситель и улучшить микроклимат в обогреваемом здании. Во время грамотной эксплуатации печка совершенно безопасна. Она занимает небольшую площадь и идеально подходит для промышленных помещений, автомастерских и гаражей.

Самодельная горелка на отработанном масле

Домашняя страница

Когда я проводил исследования горения мазута в лаборатории, я получил по почте пакет информации о конструкции масляной горелки. Оно было отправлено таинственной неизвестной фигурой без обратного адреса…

…Ладно, не совсем так. Мне его прислал Винсент Фелпс. Он хотел поделиться своей информацией о масляных горелках в надежде, что это приведет к развитию самодельных масляных горелок с чистым горением и станет таким же популярным, как в последнее время пропановые горелки. «Отдел энергетики и горения» лаборатории был рад помочь, так как он уже участвовал в этой области исследований.

ВНИМАНИЕ! Работа с горящими и горячими маслами/смазками или вблизи них может быть опасной, особенно если не приняты надлежащие меры предосторожности. Ни в коем случае нельзя использовать воду для тушения возгорания масла или жира. Используйте сухой песок или грязь. Из-за различий в материалах и способах изготовления нет никаких гарантий относительно информации, содержащейся на этом веб-сайте. Эта информация — просто то, с чем я успешно справился в своих экспериментах. Я не беру на себя ответственность за любые травмы, убытки или ущерб, которые могут возникнуть в результате следования инструкциям, советам или планам на этом веб-сайте. В литейных работах всегда есть опасности, и на них указывалось, когда это было возможно, но цель этого веб-сайта не в том, чтобы упоминать все известные или неизвестные опасности.

Возврат к части мазутных горелок; 1, 2, 3, 4, 5, 6
Здесь нет ленивого флейма!	На создание этой горелки меня вдохновила информация, которую я получил. Винсент прислал мне несколько страниц информационного комплекта для заказа по почте (рекламный материал, а не планы строительства!) 1940-х годов о горелке под названием «Урсуц». Оказалось, что это устройство, которое дизайнер построил в своем магазине и продавал по почте. Мне хватило краткого описания рекламной информации, чтобы построить что-то примерно по тем же принципам. Пока это было далеко не набор планов, я смог «взлететь» и сделать что-то, что работает.
	Оригинальная горелка была сделана из чего-то, похожего на большую стальную трубу с приваренными к ней фитингами и портами. Мне не хватало идеального материала, поэтому я решил использовать листовой металл для корпуса. Поскольку квадратные детали легче крепить, чем круглые (по крайней мере, для меня), я сделал все квадратным и соединил детали вместе. Эта работа была выполнена с помощью самых грубых инструментов для обработки листового металла (например, обычных плоскогубцев, деревянной доски для сгибания и формирования углов, бла… бла… бла…)
www.BackyardMetalcasting.com
	Я собрал отработанное (использованное) моторное масло из газонокосилки и мотоцикла друга. Я залил около 1 литра топлива в топливный бак горелки, чтобы сравнить его с отработанным растительным маслом. Это длилось около 15 или 20 минут (примерно 1 галлон США в час). Я предпочитаю отработанное масло для жарки, также называемое WVO (отработанное растительное масло), так как его потенциально безопаснее сжигать. Я надеюсь соединиться с рестораном, чтобы поставлять несколько галлонов в месяц. Я мог бы также купить керосин или дизельное топливо, но это не утилизация…
Metalcaster: Мне нужно менять масло в машине каждые 3000 миль. Лучше займись! Друг Металлокастера: Но разве ты не менял его вчера? Прошло всего 11 миль! Metalcaster: Достаточно близко!
	Эта установка сделана дешево и нуждается в некоторых улучшениях, но до этих фотографий я дважды успешно плавил на ней алюминий. Кажется, эта штука очень чисто горит. Единственным видимым выбросом был небольшой дым, который на самом деле представлял собой пары несгоревшего масла, вырывавшиеся через дешево собранный корпус горелки.
	Взгляд внутрь горячей камеры сгорания. На самом деле этого не видно, но масло попадает в камеру сгорания и испаряется горячим салоном. Затем он воспламеняется в яростный вихрь жара и огня.
Авторское право на содержание страницы © 2002 г. Л. Оливер II — www.BackyardMetalcasting.com
	Способ, которым эта система горелок плавит металл, заключается в простом прижатии отверстия выхода пламени к отверстию в печи, которое обычно удерживает пропановую горелку (или подачу воздуха в угольной печи).
	Вот горелка, прижатая к тигельной печи цветочного горшка. Поскольку древесный уголь не используется в качестве топлива, для тигля остается больше места, и я могу с легкостью получить полную загрузку металла из своего тигля диаметром 4 дюйма. Пламя очень темно-оранжевое, что, я думаю, означает, что в смеси недостаточно кислорода. Это изображение из отдельного теста, который я провел, используя старое масло, смешанное с НОВЫМ моторным маслом. Новое масло, кажется, вообще не очень хорошо горит (я этого ожидал) и оставило немного копоти на крышке топки.
Не сомневаюсь, что с помощью этой горелки я смогу плавить латунь и бронзу. И с некоторыми улучшениями я, вероятно, мог бы плавить железо.
Возвратная часть горелки; 1, 2, 3, 4, 5, 6, Далее ->

Домашняя страница

самодельный обогреватель на отработанном масле для отопления｜TikTok Search

TikTok

Загрузить

bad_decision_maker

Rob

Кто-то спросил, насколько хорошо работает моя самодельная горелка на отработанном масле и работает ли она? с дымком. Ну вот! #foryoupage #fyp #foryou #freeheat #diy

57 лайков, видео в TikTok от Роба (@poor_decision_maker): «Кто-то спросил, насколько хорошо мое самодельное отработанное масло горелка работает и если дымит. Вот вам! #foryoupage #fyp #foryou #freeheat #diy». Пылающая любовь — Элвис Пресли.

1397 просмотров|

Burning Love — Elvis Presley

scottboulanger

Boulanger Racing #819

#wasteoilburner #homemade #freeheat #fyp обогрев пола с помощью самодельного котла на отработанном масле

2,6 тыс. лайков, 71 комментарий. Видео TikTok с гонок Boulanger #819 (@scottboulanger): «#wasteoilburner #homemade #freeheat #fyp нагревает мой пол самодельным котлом на отработанном масле». Оригинальный звук самодельной горелки на отработанном масле — Boulanger Racing #819.

90,6 тыс. просмотров|

оригинальный звук — Boulanger Racing #819

blaikekindle

Blaike Kindle

Вот для всех любителей деревьев, говорящих, что это вредно для окружающей среды #hot #сделай сам

498 лайков , видео TikTok от Blaike Kindle (@blaikekindle): «Вот для всех любителей деревьев, говорящих, что это вредно для окружающей среды #wasteoilburner #wasteoilheater #freeheat #mechaniclife #homebuilt #hot #diy». оригинальный звук — Blaike Kindle.

31,6 тыс. просмотров|

оригинальный звук — Blaike Kindle

trucktek

alwazebizzy

#homemade #wasteoilburner #cheapheating # oilburner #homemadestove

537 лайков, видео TikTok от alwazebizzy (@trucktek): » #самодельная#печь на отработанном масле добавить немного масла добавить кусок тряпки или бумажного полотенца и облегчение затем закрыть дверь оригинальный звук — alwazebizzy.
