Самодельный коллектор из полипропилена для теплого пола: Коллектор для теплого пола своими руками: из чего сделать

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Блок: 1/3 | Кол-во символов: 228
Источник: https://stroychik.ru/pol/kollektor-dlya-teplogo-pola

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер.

На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

Блок: 2/4 | Кол-во символов: 4161
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vybiraem-kollektor-dlya-teplogo-pola-vidy-komplektaciya/

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда.

Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие.

Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Блок: 3/6 | Кол-во символов: 3432
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Блок: 4/4 | Кол-во символов: 1504
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vybiraem-kollektor-dlya-teplogo-pola-vidy-komplektaciya/

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Блок: 4/6 | Кол-во символов: 2058
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Изготовление самодельного коллектора

Чтобы сделать коллектор из полипропиленовых труб, рекомендуется использовать конструкции диаметром 32 мм или 25 мм, соответствующие им тройники и запорные вентили.

Сколько будет подключено петель теплого пола, столько тройника и вентилей понадобится для коллектора. Также нужно будет приобрести циркуляционный насос и клапан для смесительного узла.

Если система водяного теплого пола не нуждается в серьезном автоматическом регулировании, можно сделать коллектор самостоятельно или приобрести простую модель с обычными запорными кранами

Для пайки труб нужен специальный паяльник, а также хотя бы минимальный опыт использования такого оборудования. Из тройников и труб формируют подающую и отводящую секцию коллектора. Отрезки труб должны быть очень короткими, чтобы тройники разделялись совсем небольшим пространством.

После этого припаивают запорные краны, а также фитинги для присоединения к насосу и т.п. Такое простое устройство обойдется недорого, если не устанавливать расходомеры и прочие управляющие элементы.

Но более продвинутый коллектор из пластика проще купить, чем сделать, стоимость такого прибора невелика.

Блок: 5/6 | Кол-во символов: 1153
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/smesitelnyj-uzel-dlya-teplogo-pola.html

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Блок: 5/6 | Кол-во символов: 1492
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Выводы и полезное видео по теме

Интересный материал по сборке и установке смесительного узла:

Ролик демонстрирует процесс сборки комплекта элементов коллектора:

О самостоятельном изготовлении недорогого коллектора рассказано в этом видео:

Распределительные как и смесительные узлы – очень важные элементы для водяного пола. Обойтись без них можно, только если система включает всего один-два контура и занимает небольшую площадь.

Но если принято решение создать качественный водяной пол, тогда все эти узлы необходимо собрать и установить правильно, чтобы система работала с максимальной отдачей и минимальными затратами.

Вы занимаетесь монтажом водяного пола не первый год и на практике знакомы со всеми тонкостями этого процесса? Поделитесь своим опытом в комментариях к статье – начинающим монтажникам эта информация будет чрезвычайно полезна.

А может вы обнаружили ошибку или несоответствие материала, изложенного в статье, теоретическим нормам? Напишите нам, пожалуйста, об этом в блоке .

Блок: 6/6 | Кол-во символов: 986
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/smesitelnyj-uzel-dlya-teplogo-pola.html

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Блок: 6/6 | Кол-во символов: 585
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Кол-во блоков: 9 | Общее кол-во символов: 15599
Количество использованных доноров: 4
Информация по каждому донору:

1. https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vybiraem-kollektor-dlya-teplogo-pola-vidy-komplektaciya/: использовано 2 блоков из 4, кол-во символов 5665 (36%)
2. https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami: использовано 4 блоков из 6, кол-во символов 7567 (49%)
3. https://sovet-ingenera. com/otoplenie/teply-pol/smesitelnyj-uzel-dlya-teplogo-pola.html: использовано 2 блоков из 6, кол-во символов 2139 (14%)
4. https://stroychik.ru/pol/kollektor-dlya-teplogo-pola: использовано 1 блоков из 3, кол-во символов 228 (1%)

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Отопительная система «тёплые полы» невероятно популярна и обеспечивает эффективный прогрев воздуха в помещениях снизу, что обусловлено наличием нагревательных элементов под настилом. Гребёнка для тёплого пола представляет собой единый узел, который выполняет управление одним отдельным или сразу несколькими замкнутыми контурами отопления.

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

• 1 — двухходовой питающий клапан;
• 2 — циркуляционное насосное оборудование;
• 3 — температурный датчик;
• 4 — балансировочного типа клапанное устройство;
• 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

Для управления системами теплого пола применяются специальные терморегуляторы. О том, что это такое и как выбрать термостат для своих нужд, расскажем в статье: https://pol-master.com/tepliy-pol/termoregulyator-dlya-teplogo-pola.html.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной.

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

При выборе прибора нужно обязательно помнить, что стандартное давление обычно составляет примерно полторы или две атмосферы, но при использовании воздуха в процессе опрессовки такие показатели должны быть в диапазоне 4–5 атм.

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Довольно высокая стоимость автоматизированного узла на практике, как правило, очень быстро окупается, что обусловлено экономичным расходом теплового носителя в процессе эксплуатации.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

Наименование	Характеристики	Основные достоинства
Millennium	Коллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».	Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIM	Коллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.	Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop Multidis	Немецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.	Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
Stout	Итальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.	Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
Valtec	Итальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.	На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Немаловажное значение имеет также приобретение специального шкафа, или так называемого монтажного ящика, в который и устанавливается коллектор системы «тёплый пол».

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Инструкция по сборке и монтажу

Самостоятельная сборка распределительной гребёнки вполне возможна, так как все изделия заводского изготовления всегда полностью комплектны и сопровождаются интуитивно понятной инструкцией.

Можно руководствоваться грамотными схемами монтажа с пошаговыми пояснениями для правильной установки оборудования

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

• металлическим шкафом;
• термометром;
• сливным краном с пробкой;
• автоматическим воздухоотводчиком для каждой ветки;
• арматурой;
• термостатическими вентилями;
• расходомерами.

Контроль температурного режима выполняют термостатические вентиляторы, настройка которых может быть ручной или полностью автоматической. Второй вариант более удобный и практичный, что сказывается на общей стоимости оборудования.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

1. После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов.

   Распаковать коллектор и проверить целостность всех деталей

2. Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки.

   Разложить все детали в последовательности сборки

3. Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией.

   Собрать элементы гребёнки

4. На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Про различные утеплители и варианты их укладки вы можете прочитать тут: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Монтаж приспособления

Монтаж агрегата включает следующие этапы:

1. Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности.

   В комплекте с другими элементами обязательно должны быть крепёжные кронштейны

2. Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами.

   Закрепитьколлекторную часть на кронштейнах

3. В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков.

   Сделать отверстия и закрепить коллекторы, запорную арматуру и другие элементы

4. На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

После монтажа осуществляется настройка коллектора в условиях снятого сервопривода и термоголовки

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

1. Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
2. Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(t_k – t_o/t_p – t_o) – 1]).
3. Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
4. Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

   Необходимо максимально правильно отрегулировать положение балансировочного клапана

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

Подробнее о самостоятельном монтаже водяного теплого пола и разбор различных систем укладки вы узнаете в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

• тройником латунным на ½ дюйма — четыре штуки;
• шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
• силиконовым герметиком;
• стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

1. Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
2. На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
3. С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
4. Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.

   Вполне возможно изготовить своими руками конструкцию для любого количества кранов

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.

Оцените статью: Поделитесь с друзьями!

Выбор коллектора для теплого водяного пола: правила выбора, особенности подключения

Правильное устройство системы «теплый пол» требует точного соблюдения требований технологии этих работ. Также необходимо позаботиться об установке обязательных элементов, к которым следует отнести и коллектор для теплого пола. Основная его функция заключается в обеспечении предварительно установленного терморегулятором температурного режима для теплоносителя.

В случае отсутствия коллектора в системе теплый пол сложно добиться того, чтобы эта система обогрева смогла наиболее эффективным образом поддерживать в помещении комфортную температуру.

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

• Ввиду разной стоимости распределительных коллекторов;
• С учетом того, что этот компонент оказывает влияние на безопасность системы.

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

Сегодня на рынке предлагаются коллекторы для теплого пола самых различных вариантов. Это же касается и смесительных узлов, которыми они могут комплектоваться. Чтобы подобрать наиболее подходящий вариант этих элементов, следует ориентироваться на удобство размещения и целесообразность использования для помещения.

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла. Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента.

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

• термоголовка, в конструкции которой предусмотрен погружной зонд;
• термостатический смесительный вентиль;
• футляр, где находится специальный термометр;
• воздухоотводчик.

Главное, для чего предназначен термостатический вентиль — это обеспечение оперативной подачи горячей воды в нужном количестве. Работа этого элемента исключает возникновение перебоев в работе системы. Что же касается термоголовки, оснащенной погружным зондом, то, обеспечивая контроль рабочих процессов в системе, она заботится о том, чтобы не возникало разнообразных неполадок.

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

• площадь помещения, в котором запланирована установка теплого пола;
• цели использования помещения и непосредственно сами пользователи;
• сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Подключение — схема и инструкция

Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты. Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками.

Процедура подключения

Порядок работ гласит, что первым делом необходимо оборудовать коллектор с запорными вентилями и термометром.

Более простым решением является покупка коллекторного набора, который предусматривает все необходимое. Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.

Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.

Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.

Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.

Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор и запорные вентили.

Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:

• вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
• К самому же коллектору подводят трубы-теплоносители системы теплый пол.

Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.

Делаем своими руками

Многие владельцы заинтересованы в создании коллектора теплого пола своими руками. Дело в том, что с каждым годом все больше людей осознают преимущества использования в доме напольных обогревателей подобного типа. Но не все мастера сразу решаются на проведение подобных работ, поскольку представляют себе, сколько трудоемкими и сложными окажутся эти работы.

Чтобы самодельный коллектор смог исправно справляться с возложенной на него задачей, его конструкция должна учитывать характеристики напольного обогревателя.

Следует иметь в виду, что при установке коллектора, предусматривающего подключение регулировочного клапана, придется затратить немало финансов. Однако эти усилия не будут напрасны, поскольку у владельца появится возможность настраивать желаемый расход теплоносителя для каждой определенной ветви системы. Иначе говоря, после завершения монтажа можно будет для любого помещения определить, какой температурный режим должен поддерживаться.

В некоторых ситуациях допускается установить сервоприводы, которые будут выполнять роль дополняющих элементов клапанов: их главная задача будет заключаться в обеспечении автоматизации процессов. При использовании обычной схемы монтажа коллектора водяного пола следует иметь в виду, что его конструкции обязательно предусмотрены два коллектора:

• подающий;
• возвратный.

Первый необходим для того, чтобы обеспечить перекрывание и открывание контура в необходимые моменты времени, для чего используют микрометрические клапаны.

Что же касается регулирующего клапана обратного коллектора, то его назначение сводится к выбору оптимального значения падающего давления.

Во время уже непосредственно использования системы не всегда получается сделать так, чтобы каждый контур предусматривал одну и ту же длину и нагрузку. Главной причиной того, что температура обогрева помещения в разных участках будет отличаться, является то, что используемые для системы напольного отопления трубы характеризуются различной длиной. По этой причине приходится решать проблему блокировки подачи воды, для чего используют клапаны регулировки.

Заключение

Чтобы обеспечить качественный обогрев помещения при помощи системы теплый пол, необходимо установить все элементы этой системы. Коллектор является одним из ключевых элементов, поэтому процедура его монтажа должно выполняться так же тщательно, как и установка всех прочих элементов. Не следует считать, что наличия одного терморегулятора будет достаточно для создания комфортного теплового режима в помещении.

Эффективность работы системы теплый пол может быть обеспечена лишь при использовании терморегулятора в сочетании с коллектором. Подобная комбинация не только позволит подобрать оптимальную температуру для каждого помещения, но и добиться существенной экономии на отоплении.

Оцените статью: Поделитесь с друзьями!

Нестандартный водяной теплый пол — znayteplo.ru

Оглавление статьи

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

Теплый пол без смесительного узла.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Смесительный узел изменяет температуру теплоносителя в комбинированных системах отопления. В частности, если вы используете в системе отопления радиаторы и водяной теплый пол, то обойтись без него будет проблематично. В радиатор для того, чтобы он отдавал паспортное количество ватт должна приходить вода с температурой 90 градусов, а для теплого пола необходима температура теплоносителя не выше 50 градусов, при условии нормального утепления. Даже если подключить ВТП к «обратке» радиаторов (это возможно в двухтрубной системе), то температура теплоносителя там будет выше, чем нужно. Возникнет неприятный эффект «горячего» пола. По нему приходится ходить в тапочках или застилать коврами, что сводит весь комфорт на нет.

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Теплый пол как основная система отопления.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

• Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
• Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
• Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
• Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
• Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом.

В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Теплый пол без коллектора.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

Самодельный коллектор из полипропилена.



Коллектор с запорными вентилями.

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним.  Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Теплый пол без стяжки.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

• Укладка электрического теплого пола — чаще всего под ламинат укладывают пленочный ТП, а для ванных комнат можно использовать маты, которые укладываются в слой плиточного клея.
• Настильная система ВТП — здесь труба укладывается между лагами, которые набиваются на черновой пол. Для улучшения прогрева поверхности используются специальные отражающие пластины из металла. Чаще всего для этого используют толстую алюминиевую фольгу. Выглядит это следующим образом:



Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Итоги статьи.

Рекомендую всем, кто собирается применять какие-либо нестандартные решения для водяных теплых полов, хорошо обдумать возможные последствия ошибок. Весьма вероятно, что выполненная народным умельцем система будет работать неправильно или приведет к более быстрому износу оборудования. Например, если вы подключаете ВТП к обратке радиаторов, то это не только затрудняет циркуляцию теплоносителя в системе, но и приводит к тому, что в котел будет приходить слишком остывший теплоноситель. А это может привезти к повреждению теплообменника котла. Особенно это важно учитывать если у вашего котла чугунный теплообменник. Возможны и другие последствия, которые не возможно просчитать заранее. Мой вам совет — используйте рекомендуемые производителями схемы. Вы заплатите больше, но они точно будут работать как надо. На этом пока все! Жду ваших вопросов в комментариях!



Делаем солнечный коллектор из полипропилена

Существует огромное множество схем, как самому можно сделать солнечный коллектор. Одним автором был предложен вариант коллектора, в котором в качестве основного элемента (змеевика) будет использовать полипропилен. Отличие полипропилена от поликарбоната в том, что он имеет много продольных перемычек. Сотовый полипропилен активно используют при создании рекламных вывесок. Купить его можно там, где продают различные виды пластика и материал для рекламных кампаний. Не следует путать поликарбонат с полипропиленом.

По словам автора, мощность такого коллектора составила 530 Вт. Если в цифрах, то 20 литров воды было нагрето за один час с 24 градусов до 47-ми. Такие цифры достигаются при размере коллектора 2400х550мм. Если нужна более высокая производительность, то коллектор можно сделать больше по размерам или сделать их несколько, а потом соединить последовательно.

Коллектор не имеет собственной рамы, в качестве нее выступают стропила в крыше. Это позволяет быстро и просто установить коллектор. Однако в случае протекания коллектора вода будет попадать в дом, поэтому все нужно делать качественно.

Материалы и инструменты для изготовления:
— сотовый полипропилен;
— пенопласт;
— труба ABS диаметром 1 1/4″;
— клей 3M Scotch-Weld™ DP-8005;
— клеевой пистолет;
— дрель;
— тиски;
— циркулярка;
— фанера толщиной 5-10мм;
— полиэтиленовая пленка;
— черная краска.

Процесс изготовления:

Шаг первый. Подготовка заглушек и труб
Коллектор будет изготовлен впритык, поэтому процесс его сборки должен быть точный, что немного усложняет задачу. В заглушках нужно просверлить отверстия. Сюда затем устанавливаются наконечники для шлангов.

Далее нужно взять трубы и с помощью циркулярной пилы сделать в ней продольные разрезы. Ширина пропила должна быть такой, чтобы в нее можно было вставить лист сотового полипропилена. При этом листы должны входить в разрез с некоторым натяжением. Аналогичные пропилы нужно будет сделать и в заглушках.
После этого можно вставлять лист полипропилена в трубу и проверить, все ли сделано верно.

Шаг второй. Клейка коллектора
Процесс клейки коллектора начинается с обезжиривания склеиваемых материалов. Для этих целей используется ацетон. Работу нужно проводить быстро, поскольку клей быстро схватывается. В заключении клеем нужно будет тщательно промазать углы коллектора.

Теперь клей должен высохнуть, на это уйдет сутки. После засыхания коллектор нужно проверить на предмет герметичности, для этого в него нужно налить воду. Проще всего это сделать, подключив коллектор к садовому шлангу. Если будет обнаружена протечка, нужно высушить коллектор, обезжирить место протечки, нанести клей и затем снова дать ему высохнуть сутки. После того как протечки будут полностью устранены, можно начинать изготавливать корпус для коллектора.

Шаг третий. Делаем корпус коллектора
В качестве основы для коллектора используется лист фанеры подходящих размеров толщиной 5-10 мм. В первую очередь в фанере нужно просверлить отверстия, через которые будут выходить отводы коллектора. Для того чтобы обеспечить термоизоляцию, на фанеру нужно положить лист пенопласта толщиной не менее 2 см.

Чтобы коллектор мог лучше поглощать солнечное тепло, его поверхность нужно окрасить в черный цвет.

Шаг четвертый. Установка и тестирование коллектора
Этот коллектор не имеет собственной рамы, поскольку он устанавливается непосредственно между стропилами в крыше, они и служат его рамой. Впрочем, если коллектор будет устанавливаться в другом месте, для него можно изготовить раму из брусьев. Всю конструкцию потом можно закрыть прозрачной пленкой из полиэтилена, при этом КПД коллектора увеличится.

Тестируется коллектор следующим образом. Его нужно установить под углом, чтобы жидкость могла циркулировать через него естественным образом. Емкость с водой устанавливается выше по уровню к коллектору. Таким образом, холодная вода будет опускаться и заполнять коллектор, а нагреваясь, она будет вытесняться в емкость с водой. Помимо этого всасывающий шланг коллектора должен находиться на самом дне емкости, лишь в этом случае вода в емкости будет нагреваться целиком, а не только верхняя ее часть.

В заключении следует отметить, что при тестировании из коллектора нужно выгнать все пузырьки воздуха, в противном случае он будет работать не на всю мощность. Как можно отметить, собирается коллектор довольно быстро и просто при наличии всех необходимых материалов и инструментов. Существенным недостатком такого коллектора является то, что клей и клеевой пистолет для склеивания полипропилена стоит довольного много, поэтому изготовление такого коллектора несколько затратное.

Какие результаты показал коллектор при тестировании, можно увидеть на графике.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

План солнечного отопления для любого дома

Сократите счета за отопление дома с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого обогрева пола или плинтусов, или вы можете использовать ее для предварительного нагрева воды, поступающей в водонагреватель. Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!

Пора воспользоваться преимуществами солнечного тепла, чтобы снизить вашу зависимость от ископаемого топлива и снизить счета за отопление.Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак. Когда дому требуется тепло, горячая вода из водонагревателя передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, представляет собой складское помещение, но вы можете использовать его как студию, театр или мастерскую.

• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.

• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.

• Коллекторы и здание могут использовать общую конструкцию таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для навеса.

• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).

• Вам не нужно искать в доме место для большого резервуара для хранения тепла.

• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.

Рекомендации

Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:

• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня. Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).

• Чтобы свести к минимуму потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.

• Резервуар для теплоносителя должен быть хорошо изолирован. Это требует тщательной изоляции и тщательного закрытия крышки резервуара.

Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола для распределения солнечного тепла по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.

Наша система разработана так, чтобы быть максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса — вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.

Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени — это не один проект на выходные.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.

Проектирование системы

Сарай может быть практически любой конструкции. Мы выбрали модифицированную двускатную крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.

Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нетрадиционным размерам. Лучше всего начинать с размеров пластин поглотителя коллектора и панелей остекления и работать оттуда.

Мы выбрали интервал ширины рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)

Пластины абсорбера являются сердцем коллектора, и большая часть его характеристик зависит от абсорбера.Изготовление пластин также довольно сложно и требует много времени, поскольку они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла и делает их более эффективными. Мы решили купить готовые пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы и покрытия коллектора из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухстенное остекление из поликарбоната, которое немного более эффективно, чем одностенное, и с ним легко работать (см. «Ресурсы» ниже).

Для того, чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны иметь уклон вниз к резервуару. Для этого необходимо, чтобы весь ряд коллекторов имел уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.

Построй сарай и коллектор

Южная стена нашего сарая представляет собой обычную конструкцию стоек 2 на 6 с половинной фанерной обшивкой. С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего выложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.

Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Заткните все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы — это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.

Установите полиизоциануратную изоляцию в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель — он плавится.

Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.

Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.

Подающая линия от насоса резервуара прикреплена к нижнему коллектору на нижнем конце. Возвратный трубопровод прикреплен к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.

Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. — «Построение простого солнечного обогревателя». — МАТЬ.)

Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.

Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами размером 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, прослужат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления — они работали нормально, без протечек — и это значительно упрощает снятие панелей остекления.

Резервуар для хранения

Резервуар достаточно большой, чтобы вмещать собранного солнечного света примерно за один солнечный день. В солнечный день резервуар может содержать достаточно энергии, чтобы обогревать дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило: на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.

Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, так что коллекторы могут быть установлены чуть выше фута над нижней частью южной стены.

Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM). Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара для связывания торцевых и боковых стенок вместе. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхнюю часть длинных стенок вместе.Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.

Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки нужно тщательно склеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.

Когда фанерная оболочка резервуара будет завершена, вырежьте кусок материала для облицовки водоема из EPDM, достаточно большой, чтобы покрыть весь резервуар без швов. Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте вбивать лайнер в резервуар, пока он не прижмется к стенкам. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите подкладку к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.

Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к бачку, чтобы не выходил водяной пар — мы использовали стяжные винты.

Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, поэтому отсек остается теплым за счет тепла от резервуара.

Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар. Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является входной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии бака, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественную переборку.

Желоб для теплопередачи

Траншея для перекачивающих труб должна проходить ниже линии замерзания, поэтому изоляция трубы очень важна.Для нашей 120-футовой трубы около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Мы использовали три четверти-дюймовые трубы из хлорированного поливинилхлорида (ХПВХ) для линий подачи и возврата. Труба PEX, вероятно, также подойдет.

Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. По длине каждой полосы вырезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубы.Сверху на трубы укладывается еще одна полоска. Полосы склеиваются пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.

Распределение солнечного тепла

Мы решили переделать наши полы, чтобы включить в них водяное излучение. Солнечное отопление и теплые полы представляют собой эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX.Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX находится слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Также его проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.

В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.

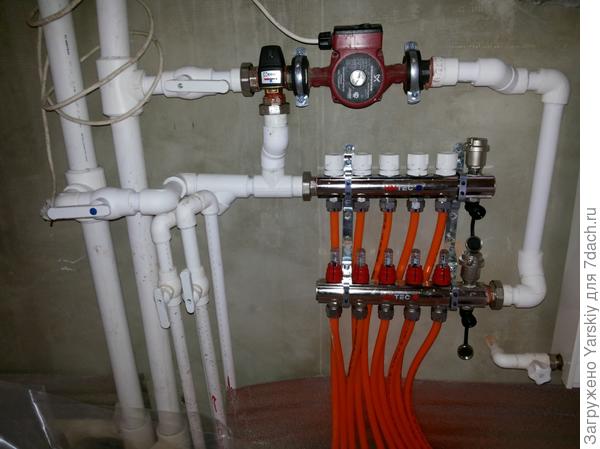

Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец — к обратному коллектору. Вода из накопительного бака закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в накопительный бак. Если вода из накопительного бака слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный на линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола.Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.

Автоматика

Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.

В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по этажам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает хорошее представление о том, как работает система.

С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в баке жарко, а в доме холодно. И поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной управляющей проводке или реле.

Система управления настроена на использование тепла, как только накопительный бак нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар достигает 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов и полным солнцем коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов.(Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)

Рабочие характеристики

Вот данные о производительности за два дня выборки с прошлой зимы.

, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.

27 января 2007 г .: Типичный солнечный зимний день с максимумом 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в типичной печи.

Стоимость и возврат солнечной энергии

Стоимость компонентов солнечной системы составила около 4200 долларов. Это включает налоговые льготы Монтаны и скидку на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену.По моим оценкам, эта система сократит использование пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти полный анализ затрат в формате PDF здесь.

Другие возможности использования солнечной энергии

В проект может быть включен солнечный нагрев воды для бытовых нужд. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.

Вы можете использовать часть тепла коллектора для обогрева нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения отопления. Используя часть мощности коллектора для обогрева нового здания, в доме собирается немного меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.

---

Ресурсы солнечного отопления

Веб-сайт Гэри Рейсы

Исследование участка солнечной энергии (для проверки затенения)

Пластины абсорбера коллектора

Дифференциальный контроллер Goldline GL30

Электронные термостаты
Johnson Controls A419
(доступны из разных источников)

Остекление из поликарбоната с двойными стенками
(также можно приобрести в других магазинах теплицы)

Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos

---

Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!

Хотя проект оказался успешным, и мы вполне удовлетворены его работой, всегда есть возможности для улучшения. Вот некоторые вещи, которые мы бы сделали иначе:

Используйте вертикальные коллекторные панели (а не наклоненные под углом 70 градусов). Это должно:
• Собирать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте намного меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Летом это затеняет верхнюю часть коллектора, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2х6 вместо 2х4, что даст больше места для изоляции за пластинами абсорбера и немного больше места между остеклением и плитами абсорбера.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута — возможно, с более тяжелыми верхним и нижним порогами — в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную оболочку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как нет ни каркаса резервуара, который подходил бы для изоляции, ни теплового моста. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Сократите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.

---

Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу gary@builditsolar. com.

---

Покажите свою солнечную батарею

Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке Mother Earth News .Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.

---

Первоначально опубликовано: декабрь 2007 г. / январь 2008 г.

Создайте свой собственный солнечный тепловой коллектор с плоской панелью: 8 шагов (с изображениями)

1. Используйте точный нож, чтобы разрезать гофрированный пластиковый лист до размеров 22 x 90 дюймов. При продольной резке не забудьте прорезать один канал по всей длине.

2. Разрежьте трубу из АБС-пластика на две части по 20 штук каждая.Длина 25 дюймов. Убедитесь, что при установке крышки на любой конец общая длина составляет 22 дюйма. Я выбрал эту ширину, чтобы она поместилась между стропилами крыши моего чердака.

3. Просверлите отверстие 3/4 дюйма сбоку двух крышек из АБС-пластика. Это будет проще, если вы предварительно просверлите сверло меньшего размера и постепенно увеличиваете его размер.

4. Увеличьте отверстия крупным круглый напильник, пока вы не сможете просто продеть соски.У меня не было метчика нужной резьбы, поэтому я планировал просто приклеить соски на место.

5. Просверлите полукруглый вырез диаметром 3/4 в конце каждой трубки из АБС-пластика. Проще всего зажать их в тисках встык. В качестве альтернативы вы можете просверлить это отверстие в трубке из АБС-пластика перед тем, как разрезать ее, а затем просто прорезать центр отверстия, чтобы сделать надрезы. Эти выемки подходят вокруг конца ниппеля, когда крышки из АБС на месте.

6. Используя настольную пилу с упором, осторожно проделайте паз по всей длине каждой трубки из АБС-пластика. Полученное поперечное сечение должно иметь вид буквы «С».Трубка из АБС-пластика имеет тенденцию сжиматься во время резки, поэтому, когда вы закончите, ширина паза будет меньше ширины вашего пильного диска. Пропустите каждую трубу через пилу второй раз, чтобы срезать рез и добиться постоянной ширины.

7. Повторите процесс прорезания пазов с крышками из АБС-пластика, помня, в каком направлении вы хотите, чтобы ниппели указывали, когда панель полностью собрана.

8. Выполните сухую сборку, собрав трубки, крышки и ниппели из АБС-пластика. Возможно, вам придется вырезать немного из выемки, чтобы прорезь в трубке совпала с прорезью в крышке.

9. Повторите установку всухую на конце гофрированного пластикового листа. Разделите АБС по мере необходимости, чтобы везде было удобно.

10. После того, как все будет хорошо подогнано, повторите сборку, нанося силиконовый клей на все сопрягаемые поверхности перед сборкой и нанося полоску силикона на все швы после сборки.

11. Повторите то же самое для другого конца гофрированного пластика.

12. Дать высохнуть не менее 24 часов.

13. После высыхания разрежьте садовый шланг пополам и прижмите обрезанные концы к ниппелям.

14. Наполните панель водой (просто подсоедините садовый шланг к крану в вашем доме) и проверьте на утечки.

15. Если есть утечки, слейте воду из панели, тщательно просушите область вокруг утечки и заклейте большим количеством силиконового клея, оставив для высыхания еще 24 часа.

16. Если вы хотите позже рассчитать эффективность вашего коллектора, вам необходимо знать его объем. Это хорошее время, чтобы слить его в ведро и измерить объем (включая шланги).В моем было 7,2 литра.

17. После устранения утечек покрасьте поверхность коллектора в черный цвет и поставьте где-нибудь для просушки.

А Заземленная, автономная кабина

Автор: Фрэн Сигурдссон Подъем рамы. Основные столярные изделия — врезные и шиповые, закрепленные колышками из твердой древесины. Рим. Мауи. Буэнос айрес. Майк Эндрюс регулярно приезжает в очаровательные места по всему миру. Но когда этот пилот United Airlines не летает в дружеском небе, его любимая остановка в пути — его автономное убежище в Брэдфорде, штат Северная Каролина. ЧАС. Команда TimberHomes Vermont собирает деревянные стойки и балки. Эндрюс вырос в Хэмптоне, штат Нью-Хэмпшир, и с любовью вспоминает детские годы на близлежащем озере Потакауэй. «Мы подключали каноэ к моторной лодке и отправлялись на маленькие острова», — говорит он. Там банда собирала чернику, строила крепости на деревьях и весь день ловила рыбу. Эндрюс получил степень инженера-механика в Университете Нью-Гэмпшира и получил свое крыло в ВВС США. В 1994 году он купил участок земли к югу от озера Сунапи с намерением когда-нибудь построить его.Тем временем, когда на продажу поступили соседние участки, Эндрюс увеличил свои первоначальные 400 акров земли. Исследуя потенциальных местных строителей, он наткнулся на компанию TimberHomes Vermont (Вершир, штат Вермонт). «Мне очень понравилось, как они строили вещи», — отмечает Эндрюс. «В колледже я работал строителем деревянных каркасов. Если все сделано правильно, они как произведение искусства. Соучредитель TimberHomes Vermont Джош Джексон подписался на проект. Каркас двухэтажного плаща с высокими опорами был построен и собран на месте в 2012 году.Прямые бруски из белой сосны уравновешиваются естественными изгибами черешни. Пиломатериалы из белой сосны с естественным изгибом вишневых скоб. Все основные столярные изделия — паз и шип с расколотыми вручную колышками из твердой древесины. Приблизительно 1000 квадратных футов на площади 22×24, кабина включает в себя дополнительный подвал площадью 550 квадратных футов. Структура построена плотно с помощью комбинации выдувной целлюлозной изоляции и дюймовой жесткой изоляции за белыми сосновыми стенами. С самого начала Эндрюс хотел, чтобы кабина была автономной и максимально автономной.«Основная причина была философской, — говорит Эндрюс. «Я думаю, что именно туда мы должны двигаться, производя нашу собственную энергию. А поскольку это место находится далеко от линий электропередач (в полумиле от ближайшего полюса), подводить электричество не имело смысла ».

Солнечная энергия

«Кабина имеет идеальную солнечную ориентацию без каких-либо препятствий», — отмечает Владимир Хромис (владелец V. H. Energy в Санборнтоне, штат Нью-Хэмпшир), который в 2014 году установил солнечную электрическую систему и солнечную систему горячего водоснабжения у Эндрюса.oof встроен в слой погодного барьера (RoofTopGuard). IKO Enerfoil (жесткий полиизоциануратный утеплитель) на стенах с проклеенными швами и легким обрамлением для оконных и дверных проемов. На крыше кабины установлены 12 фотоэлектрических панелей для производства электроэнергии и четыре плоских коллектора для горячей воды и отопления помещений. Фотоэлектрическая система мощностью 3,3 кВт вырабатывает достаточно энергии для питания освещения кабины, колодезного насоса и системы отопления.Восемь батарей накапливают энергию, вырабатываемую дюжиной 275-ваттных солнечных панелей, установленных на крыше. «Я мог бы использовать восемь панелей, но двенадцать делают систему более надежной», — объясняет Эндрюс. «В большинстве случаев батареи уже полностью заряжены к 10-11 утра». Четыре плоские солнечные панели (или коллекторы), установленные на крыше, нагревают лучистый пол в подвале. Кухня, которая скоро будет достроена, оборудована микроволновой печью, тостером и газовой плитой Peerless Premier с искровым зажиганием от батареи.Раковины и водопровода пока нет, поэтому тележки Эндрюса в 5-галлонных кувшинах. Компостный туалет для всего дома со сверхнизким смывом от Green Energy Options в Кине. По словам Эндрюса, компостную установку в подвале легко обслуживать. В перерывах между полетами Эндрюс не любит ничего лучше, чем «пилотировать» экскаватор-погрузчик. Управление дорогами и тропами на его лесной территории отнимает у него большую часть времени простоя. Большая часть территории площадью 1100 акров — это лесная ферма, сертифицированная FSC (Forest Stewardship Council).Раньше эта территория оценивалась как «высокая». То есть вырубались деревья самого высокого качества (самые большие, самые высокие, самые прямые) в ущерб экосистеме леса. Теперь Эндрюс соблюдает стандарты FSC и практикует низкую сортировку, периодически вырубая и прореживая плохо сформированные деревья, чтобы у лучших из них было больше места для роста и распространения семян. Главный вид из хижины на запад — гору Лавуэлл к югу от горы Сунапи. Ворота блокируют моторизованное движение, но Эндрюс приветствует посетителей пешком.«Первое, что я сделал при приобретении земли, — это снял знаки« Вход воспрещен », — говорит он. «Многие люди ходят пешком, бегают на беговых лыжах и ходят на снегоступах». Когда Эндрюс не в лесу, он наслаждается водой. Комплекс водно-болотных угодий проходит через всю западную часть участка. Там ручей с плоской водой, перекрытый бобровой плотиной, является излюбленным местом для каякинга. Винтовая лестница с вишневыми подступенками и ступенями из ясеня ведет в спальню на втором этаже и спальный лофт.Открытая древесина добавляет интерьеру интереса. «Вы можете пройти хорошую милю и не увидеть никакого человеческого развития», — говорит он. Эндрюс — хороший земледелец, много лет работает волонтером в Обществе защиты лесов Нью-Гэмпшира. В 2001 году, чтобы отметить 100-летие этой некоммерческой организации, он подарил сервитут на 250 акров в южной части своей земли. «Остальная часть в конечном итоге будет помещена под сервитут», — говорит он.«Пилотирование» каяка — одно из любимых занятий Эндрюса. n Эндрюс проложил 400 футов трубопровода лучистого тепла под плитой цокольного этажа.

Солнечный пробой

Солнечные компоненты (установленные Владимиром Хромисом, владельцем V.H. Energy в Санборнтоне, штат Нью-Хэмпшир) включают:

Солнечная электрическая

• Двенадцать панелей Solar World 275 Вт
• Система стеллажей S-5 для металлических кровель
• Центр питания Magnum MS4448PAE с контроллером заряда MidNite Solar Classic 200
• Сумматор MidNite MNPV-6
• Выключатель постоянного тока
• Восемь батарей Fullriver L-16 на 415 А · ч
• Стойка для батарей, кабели для батарей и проводка фотоэлектрических модулей

Гелиотермический

• Четыре плоских коллектора HTP
• Теплообменник на 120 галлонов HTP Versa-Hydro Solar Tank со встроенным резервным бойлером на 130 кБТЕ
• Два расширительных бачка
• Насосная станция с солнечным контроллером Resol BX
• Комплект изолированной линии 80 футов
• Нагревательные элементы помещений (коллектор, зонный контроллер, клапаны, циркуляционный насос, наполнительные клапаны, датчики давления и температуры и т. Д.)
• Переносной расширительный бак

Светлые полы 101

Теплый пол — отличный вариант для новой кабины, независимо от того, находится ли она в сети или вне ее. Лучистые полы передают тепло непосредственно мебели (и ступням) в комнате с помощью инфракрасного излучения и продолжают нагреваться за счет конвекции по мере того, как теплый воздух поднимается вверх. Согласно веб-сайту DOE Energy Saver, лучистое отопление пола более эффективно, чем отопление плинтусом или принудительный воздух, поскольку тепло не теряется через воздуховоды.Кроме того, он чище, потому что в нем отсутствуют аллергены. Вот как это работает: нагретая вода перекачивается по трубке PEX (сшитый полиэтилен) под полом. Обычно трубы укладывают в бетонную плиту. Клапаны, контролирующие поток воды через петли трубок, позволяют регулировать температуру в разных комнатах или зонах.

На солнечных батареях

«Теплые полы и солнечные тепловые коллекторы хорошо сочетаются», — говорит Энди Уокер, главный инженер Национальной лаборатории возобновляемой энергии в Голдене, штат Колорадо. Во-первых, температура, необходимая для излучающих полов, относительно низкая (85–130 ° F) по сравнению с таковой для других систем отопления (130–160 ° F). «Благодаря более низкой температуре поступающей воды лучистый пол позволяет солнечному коллектору работать при более низкой температуре и более высокой эффективности, а также отводить тепло в более холодных и облачных условиях», — говорит Уокер. Трубки в четырех коллекторах этой кабины заполнены нетоксичным антифризом на основе пропиленгликоля, который нагревается под воздействием солнца.Затем тепло передается в бак для горячей воды с двойным теплообменником на 120 галлонов. Эндрюс хотел защитить салон от замерзания зимой и, надеюсь, поддерживать среднюю низкую температуру в 50 градусов. Вдохновением послужил уникальный сияющий пол, который он увидел несколько лет назад на уроке возобновляемой энергии. Этот пол сохранял тепло в песчаном слое под бетонной плитой. Точно так же Эндрюс закопал 400 футов труб в двух футах песка под плитой в подвале хижины. Песчаный слой окружен 4-дюймовым жестким пенопластом.«Он круглый год питается солнечными батареями для хранения тепла», — говорит Эндрюс. «Хранение необходимо для преодоления разрыва между дневным и ночным, солнечным и штормовым периодами», — отмечает Уолкер. «В земле под плитой огромное количество массы действует как накопитель тепла. Невозможно создать так много тепла другими способами, например, большим резервуаром для воды. Плита перекрытия и земля под ней в любом случае есть, так что это менее дорогой способ построить необходимое хранилище ». Компания Radiant Floor, Бартон, штат Вирджиния., поставляемые НКТ и другие материалы. «Прошлой зимой сосед сказал, что температура на улице опустилась ниже 30 градусов, а самый холодный, показанный моим термостатом, был 43, так что он делает то, для чего был разработан», — с удовлетворением отмечает Эндрюс. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ: energy.gov/energysaver/radiant-heating

Какой тип трубопроводной системы подходит для моей солнечной водонагревательной установки

Возможность соединения и простота изготовления:

Поскольку солнечные трубы из нержавеющей стали гибкие, работать с ними намного проще. Все, что нужно сделать установщику, — это открыть коробку, размотать трубопровод и начать перекусывать его по всему зданию. В отличие от медных катушек, изменение направления с помощью нержавеющих труб не требует специальных инструментов (таких как трубогиб и т. Д.). Для получения дополнительной информации о том, как манипулировать гибкими трубами из нержавеющей стали для солнечных батарей, обратитесь к нашему техническому блогу: Пошаговая установка шланга для солнечных батарей.

Наличие:

В отличие от меди, гибкие нержавеющие трубы и фитинги для солнечных батарей доступны только в специализированных магазинах, таких как наш.

Предполагаемый срок службы:
Расчетный срок службы гибких труб из нержавеющей стали
в замкнутом контуре составляет 30 лет. С точки зрения химической стойкости они лучше, чем медь.

Пригодность для наружного применения:

Гибкие трубы и фитинги из нержавеющей стали подходят для внутреннего и наружного применения. Для применения вне помещений настоятельно рекомендуется покупать заводские теплоизолированные трубы с УФ-стойкой оболочкой и водонепроницаемой пароизоляцией.

Гибкий трубопровод из нержавеющей стали имеет ряд очевидных недостатков:

Потери на трение: этот продукт отлично подходит для систем с небольшой производительностью насоса, если вы использовали продукт из нержавеющей стали размером 3/4 дюйма. С одной стороны, труба из нержавеющей стали 1/2 дюйма имеет потери напора в четыре-пять раз больше, чем у гладкой медной трубы того же размера. С другой стороны, SS Pipe имеет менее короткие радиальные отводы. Вот почему мы не рекомендуем использовать трубу размером 1/2 дюйма для приложений, в которых используется более одного вакуумного трубчатого коллектора.

Трубы большего диаметра: SS Гибкие трубы доступны в размерах от 1/2 дюйма до 1 1/4 дюйма. В коммерческих приложениях, где размеры труб превышают 1 1/4 дюйма, установщики и проектировщики должны указывать жесткие трубы (в основном медные). Это ограничивает использование труб из нержавеющей стали только ответвлениями между магистральными трубами и солнечными коллекторами.

Соображения стоимости материалов: гибкая нержавеющая сталь стоит намного дороже за фут, чем медь. При этом установка будет быстрее, чем с медными трубами, а это значит, что ваши затраты на рабочую силу будут ниже.Вам необходимо сбалансировать затраты на рабочую силу, связанные с установкой других типов аксессуаров, таких как (провод датчика температуры коллектора, изоляция, защита от УФ-излучения и т. Д.).

В рабочей среде, объединенной в профсоюзы, выполнение работы одним подрядчиком по закупке и установке гибких предварительно изолированных труб из нержавеющей стали с сенсорным кабелем намного дешевле, чем наем трех подрядчиков: одного для трубопровода, другого для изоляции и последнего для проводки. Экономия достигается за счет затрат на рабочую силу и управление.

Основы теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола.Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX — прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1 благодаря теплой и прохладной окружающей среде. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетическое качество — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существуют три системы излучающих полов, которые можно применить в доме:

• Полы из лучистого воздуха — Не удерживают большое количество тепла, и по этой причине они используются в основном в коммерческих зданиях.

• Электрические лучистые полы — Прекрасно обогревают любой дом, но они очень дороги.

• Гидравлические или жидкие полы — Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и применения бетона. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому напольному отоплению можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола — мокрый и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к влажной установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет подбаза.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматуре для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», когда система подвешивает трубы под черным полом между балками.

Сколько стоит теплый пол?

Системы теплого пола, часто известные как лучистое отопление, станут роскошным дополнением любого дома. Они не только устраняют необходимость загромождать стены неприглядными радиаторами, но также приносят совершенно новый уровень комфорта в каждую комнату, равномерно распределяя тепло по поверхности пола, так что каждый шаг ощущается как мечта, а весь ваш дом остается достаточно уютным в течение всего дня.

Это все хорошо, но не дорого ли все это добавление роскоши? Сколько стоит теплый пол? Что еще более важно, зачем вам вообще платить за новую систему отопления, если та, которая у вас сейчас, кажется, работает нормально?

В сегодняшнем руководстве мы ответим на все эти и другие вопросы, разбив основные связанные с этим затраты, чтобы вы могли приступить к расчету своего бюджета. Мы также взвесим плюсы и минусы перехода на совершенно новый способ сохранения тепла в доме и, конечно же, объясним, как лучше всего сэкономить на теплых полах.

Установка системы теплого пола может стоить несколько тысяч долларов, но часто оказывается наиболее энергоэффективным способом обогрева больших помещений, подобных этой.

Содержание

• Что такое «теплые полы»?
• Сколько стоит теплый пол?
  • Расходы на систему водяного теплого пола: 20 000–45 000 долларов США
  • Расходы на электрическое отопление пола: 9 000–22 500 долларов США
  • Затраты на геотермальное отопление пола: 25 000–50 000 долларов США
  • Стоимость системы солнечного лучистого отопления: 10 000–25 000 долларов США
  • Propane : $ 5 000 — $ 10 000
• Подогрев полов в стиле ретро vs. Установка в доме новой постройки: чем отличаются цены?
• Подогрев полов по сравнению с традиционным отоплением: сколько они стоят в эксплуатации
• Сколько стоят лучистые стены и потолки?
• Часто задаваемые вопросы о теплых полах
• Последняя мысль: как лучше всего сэкономить деньги при установке теплых полов?

Что такое «теплые полы»?

В системе подогрева пола используется серия соединенных между собой трубок для обогрева нижней стороны пола

Хотя это может показаться несерьезным дополнением, полы с подогревом делают гораздо больше, чем просто заставляют ноги чувствовать себя уютно и тепло посреди зимы.На самом деле это один из самых эффективных способов обогрева дома, использующий гораздо меньше электроэнергии или ископаемого топлива, чем стандартная система отопления дома.

В традиционных системах отопления дома горячий воздух движется от периметра комнаты внутрь, что приводит к неравномерному распределению тепла.

В крайних случаях это может означать, что в больших комнатах очень холодно в центре, но слишком жарко у стен, что в целом создает дискомфорт. Это также означает, что ваша система отопления должна работать в два раза больше, чтобы обогреть всю комнату.

Полы с подогревом просто предлагают лучшее решение.

Трубки или кабели проложены под черным полом. Затем тепло передается через них даже в виде горячей воды или электрического отопления, которое затем поднимается вверх, через ваш пол в вашу комнату, а это означает, что все полы и мебель получают одинаковое количество тепла, создавая гораздо более комфортные условия.

И это не единственное преимущество.

Традиционные системы отопления имеют обыкновение выдувать по комнате всевозможную пыль и аллергены, создавая нездоровую среду для вас и ваших близких и вызывая необходимость использования дорогих очистителей воздуха.

С полом с подогревом такой проблемы нет; воздух в вашем доме остается чистым, температура остается подходящей, а ваши счета за электроэнергию остаются на рекордно низком уровне.

Сколько стоит теплый пол?

Полы с подогревом делают любой пол достаточно теплым, чтобы ходить босиком.

Установка пола во всем доме площадью 2 000 квадратных футов стоит от 9 000 до 50 000 долларов, в зависимости от используемых материалов и типа установленной системы.

Эти цифры включают в себя все детали и трудозатраты и должны дать вам хорошее представление о том, сколько вам нужно будет отложить, чтобы построить теплый пол в новом доме.

Если вы планируете использовать систему пола только для одной комнаты, вам рекомендуется отложить где-то в районе 1900-5000 долларов, при этом важнейшими определяющими факторами здесь являются размер вашей комнаты и тип система используется.

Однако, если вы модернизируете новую систему отопления (устанавливаете ее в существующем доме), тогда потребуется дополнительная оплата, связанная с заменой старого пола и последующей установкой нового пола.Это может добавить от 2000 до 10 000 долларов к общей стоимости вашего проекта.

Вы также захотите принять во внимание затраты на дополнительное оборудование, которое поможет вам максимально эффективно использовать ваше новое лучистое отопление.

Умный термостат хорошего качества, такой как, например, самый продаваемый Google Nest, поможет вам управлять вашей системой, контролировать температуру и в целом использовать теплый пол наиболее эффективным образом.

Пока все хорошо, но давайте будем честными:

Между 9000 и 50 000 долларов огромная разница.Так как же мы пришли к этим цифрам?

Ниже мы рассмотрим различные типы систем лучистого отопления для жилых домов и связанные с ними расходы, чтобы вы могли получить более точное представление о том, сколько вы, вероятно, потратите.

Стоимость системы водяного теплого пола: 20 000 — 45 000 долларов США

Хотя они обычно стоят больше, чем электрическая система, системы водяного отопления неизменно пользуются популярностью в современных новостройках благодаря низким эксплуатационным расходам.

Часто используемые в качестве решения для всего дома, а не для отдельной комнаты, гидравлические системы полагаются на бойлер, который нагревает воду до 120 ° F и перекачивает ее через ряд соединенных между собой труб под вашими полами. Поскольку горячая вода может удерживать тепло намного эффективнее, чем электропроводка, вашему дому потребуется гораздо меньше энергии для полного обогрева, и, следовательно, вы обнаружите, что меньше тратите на свои счета за электроэнергию.

Хотя это, несомненно, положительный момент, это означает, что вам придется потратить больше на первоначальную установку.Если ваша текущая система центрального отопления работает от бойлера, вы можете использовать его для своей новой системы водяного отопления. В противном случае вам потребуется установить новый вместе с подходящим насосом.

Установка котла

сама по себе может стоить вам от 6 до 9 000 долларов, после чего вы будете искать от 5 до 15 долларов за квадратный фут, чтобы проложить специальные трубы, предназначенные для водяного теплого пола.

Вы сможете сократить свои расходы на нижнем пределе шкалы, выполняя большую часть работы самостоятельно, но, если вы не профессионал в области сантехники, возможно, стоит обратиться за помощью к специалисту.

После того, как работа будет завершена, на вашу гидравлическую систему можно накрыть паркет, ковровое покрытие или винил.

Стоимость электрического водяного теплого пола: 9000 — 22 500 долларов США

Системы электрического отопления часто лучше подходят для отдельных комнат, таких как ванные комнаты

Поскольку электричество может быть довольно дорогим, вы редко встретите дом, в котором используется электрический пол с подогревом в каждой отдельной комнате. Скорее, их чаще устанавливают в недавно разработанных ванных комнатах, чтобы создать приятное ощущение тепла и уюта при выходе из душа или добавить немного роскоши в главные спальни и аналогичные жилые помещения.

Хорошая новость заключается в том, что они, как правило, гораздо более доступны не только потому, что применяются на меньшем пространстве, но и потому, что для них требуется гораздо меньше дорогих деталей.

В системе этого типа электрические кабели прикрепляются к специально разработанным тепловым матам, которые можно легко установить поверх вашего чернового пола, используя тонкий раствор для удержания их на месте. Сами маты могут стоить всего от 5 до 10 долларов за квадратный фут, что делает их гораздо более доступным вариантом с точки зрения начальных затрат на установку.

В наши дни вы даже можете купить комплекты с полным электрическим лучистым подогревом пола, такие как этот комплект площадью 100 квадратных футов от Heatwave.

Если вы знаете, что делаете, вы даже можете установить один из этих комплектов самостоятельно, сэкономив еще больше денег на оплате труда. В противном случае вам может потребоваться помощь со стороны, особенно если вам нужно изменить электрическую проводку, чтобы убедиться, что ваша система установлена ​​безопасно и соответствует программному обеспечению.

После установки на электрические полы с подогревом обычно кладут керамическую или каменную плитку, хотя можно купить нагревательные маты, подходящие для ламината и виниловых полов.

В качестве альтернативы, если вы не хотели взламывать существующий пол, вы всегда можете присмотреться к подкладкам для подогрева пола, которые можно встроить в отсеки для балок под черным полом, если у вас будет доступ к ним из подполья или подвала.

Затраты на геотермальное отопление под полом: 25 000–50 000 долларов

Геотермальные системы отопления часто рекламируются как эффективный способ сохранить тепло в вашем доме, не тратя целое состояние на счета за электроэнергию, но, как и в случае с гидравлическими системами, их установка может стоить целое состояние.

Геотермальное отопление основано на принципе использования собственной тепловой энергии земли и передачи ее в ваш дом. Где-то между четырьмя и шестью футами ниже поверхности температура земли остается на постоянном уровне между 40 ° F — 45 ° F. Геотермальная система полагается на эту устойчивую температуру, чтобы уравновесить постоянно меняющиеся температуры в вашем доме и обеспечить то, что можно считать «бесплатным» отоплением.

В системе используется ряд соединенных труб (известных как «контур заземления»), который закопан под землей, и насос для забора тепловой энергии из-под земли и ее распределения в ваш дом через внутренний блок обработки.

Вместо этого тепло, уходящее обратно из вашего дома через двери, окна и другие щели, большая часть его возвращается в систему и возвращается в землю для использования в будущем.

С другой стороны, в такой системе есть что нравится.

Во-первых, это определенно один из самых экологически чистых способов обогрева вашего дома. Это также может снизить количество, которое вы тратите на домашнюю электроэнергию, на целых 50%, требуя электричества, достаточного для питания внутреннего блока и насоса.

Некоторые системы могут быть спроектированы даже для охлаждения, помогая снизить температуру в помещении без традиционных систем кондиционирования воздуха.

Однако они очень дорогие: один насос стоит несколько тысяч долларов. Их тоже не так просто установить, поэтому вы, вероятно, обнаружите, что потратите тысячи долларов на то, чтобы нанять профессиональную услугу, чтобы установить ее для вас.

Хотя эти затраты обычно исключают их как вариант для большинства владельцев жилой недвижимости, геотермальное отопление становится все более популярным выбором для экологически ориентированных предприятий, стремящихся уменьшить свой углеродный след и снизить общие затраты на энергию.

Стоимость солнечной системы лучистого отопления: 10 000–25 000 долл. США

Солнечная энергия может использоваться для питания электрической или гидравлической системы теплого пола. Хотя у них одни из самых высоких затрат на установку, они являются одной из самых дешевых систем в эксплуатации

Если вы ищете экологически безопасный способ использования теплых полов, но обнаруживаете, что избыточная стоимость геотермального отопления выходит за рамки вашего ценового диапазона, возможно, стоит подумать об использовании солнечной системы лучистого отопления.

Конечно, это все еще относительно дорого, но это также на тысячи долларов дешевле, чем геотермальная система, и вы даже можете получить грант на солнечную батарею, чтобы помочь с расходами. Это особенно актуально, если вы планируете использовать солнечную энергию для питания системы электрического теплого пола.

В этом случае у вас могут быть установлены стандартные солнечные фотоэлектрические панели, которые преобразуют солнечную энергию в электричество. Это электричество можно использовать не только для питания вашей системы отопления, но и для питания ваших бытовых приборов и освещения, что делает систему доступной и экологически эффективной.

Если, с другой стороны, вы решите использовать гидронную систему на солнечной энергии, вам также необходимо будет приобрести солнечный тепловой цилиндр, который работает вместе с вашими солнечными панелями для нагрева воды, которая затем будет отводиться в ваш система полов. Как вы понимаете, установка этого стоит значительно дороже, но в целом оправдывает себя с точки зрения долгосрочной экономии энергии.

Расходы на отопление полов пропаном: 5000–10 000 долларов

Хотя системы лучистого отопления на основе пропана не совсем распространены, они существуют, и часто могут оказаться эффективным способом получения теплых полов при небольшом бюджете.

По большей части, эти типы систем являются лишь вариацией вашей стандартной гидравлической системы. Вам по-прежнему понадобится гидравлическая трубка, проложенная под полом, и насос для распределения горячей воды. Единственное существенное отличие состоит в том, что вы будете использовать пропановый водонагреватель, чтобы нагреть воду до температуры, достаточной для сохранения тепла в доме.

Хорошая новость в том, что это очень недорогая альтернатива более популярным системам лучистого отопления. Плохая новость заключается в том, что пропановому водонагревателю обычно требуется больше времени, чтобы довести воду до подходящей температуры, не говоря уже о том, что, хотя пропан довольно безопасен, он все еще горючий и, следовательно, может стать причиной пожара высокого уровня. риск, на который не захочет пойти большинство семей.

Ретро-арматура для полов с подогревом и установка в новом доме: чем отличаются цены?

Установка лучистого отопления во время строительства нового дома всегда обходится дешевле, чем его переоборудование в существующее здание

Как бы вы ни смотрели на это, установка лучистого теплого пола всегда будет более доступной по цене в новостройке. Это потому, что его можно легко интегрировать в проектные планы и встроить в пол.

Это не означает, что у вас не может быть полов с подогревом, если вы уже живете в существующей собственности, просто установить его немного сложнее и, следовательно, дороже.

Чтобы установить систему на первом этаже, нагревательные трубы могут быть размещены на нижней стороне чернового пола, если вы можете добраться до них из подвала или из подвала. Если это невозможно, вам обычно придется занимать весь пол в любом помещении, где вы хотите установить отопление. Как правило, это не должно стоить намного дороже, если вы выполняете работу самостоятельно, хотя, поскольку это занимает больше времени, вы можете обнаружить, что ваши затраты на рабочую силу увеличиваются, если вы нанимаете подрядчика.

На втором этаже вы можете либо снять пол, либо снять потолок в помещениях ниже, чтобы вы могли прикрепить трубы под черным полом. Оба варианта увеличивают общую стоимость вашего проекта, хотя, учитывая сложность проекта, удаление потолка обычно будет стоить дороже, чем удаление и замена пола.

Если вы хотите составить бюджет, мы рекомендуем выделить 500 долларов на то, чтобы профессионал снимал ваш пол, и от 500 до 700 долларов на снятие потолка.

Тогда вы можете заплатить от 900 до 2000 долларов за установку нового потолка. За установку нового пола большинство домовладельцев платят в среднем 5000 долларов, хотя цены могут варьироваться от 1000 до 10000 долларов в зависимости от размера и используемых материалов.

Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации

С помощью излучающих полов проще управлять энергопотреблением в доме, поскольку они стоят в четыре раза меньше в эксплуатации, чем традиционное отопление

Вот где появляются действительно хорошие новости:

Системы теплого пола стоят в четыре раза меньше в эксплуатации, чем стандартная система отопления дома.

Американские домовладельцы обычно тратят в среднем 25 долларов на отопление дома площадью 200 000 квадратных метров в течение 24 часов. Между тем, электрическая система подогрева пола стоит всего 10 долларов, а водяная система может стоить всего 3–5 долларов.

Если вы выберете солнечное или геотермальное отопление, вы можете обнаружить, что платите еще меньше.

Сколько стоят светлые стены и потолки?

Хотя лучистые полы, как правило, являются наиболее популярным методом обогрева дома, некоторые домовладельцы предпочитают встраивать аналогичные системы в свои стены и потолки вместо или в дополнение к системе на полу.

Вместо использования скрытых труб в излучающих стенах и потолках обычно используются отдельные панели. Как правило, рассчитывайте заплатить от 150 до 300 долларов за одну панель излучающего отопления, плюс дополнительные 200-500 долларов за профессиональную установку. Для большинства домов одной или двух панелей на комнату должно быть достаточно.

Как видите, это делает их гораздо более доступным вариантом с точки зрения установки, хотя вы не получите такого же уровня равномерного распределения тепла, как при использовании теплых полов.

Часто задаваемые вопросы о теплых полах

Полы с подогревом могут работать несколько часов, поэтому всегда лучше использовать программируемый термостат, чтобы контролировать их включение.

Сколько времени нужно на установку теплого пола?

Установка полов с подогревом во всем доме площадью 2000 квадратных футов должна занять у профессионального подрядчика от двух до четырех дней, хотя это зависит от того, сколько подготовительных работ они должны выполнить в первую очередь.

Если ваш подрядчик должен сначала отремонтировать существующий этаж, прежде чем он сможет установить новый, то это может занять дополнительный день или два. Чтобы ускорить процесс (и сократить расходы в процессе), вам будет полезно взять слово до прибытия подрядчиков.

Если вы устанавливаете пол с подогревом только в одноместном помещении, то это может занять до полного рабочего дня, в то время как более сложные проекты могут занять у опытного подрядчика до полной недели.

Могу ли я самостоятельно установить теплый пол?

Если вы полностью уверены в своих способностях в домашних условиях, то нет причин, по которым вы не смогли бы самостоятельно установить стандартную систему лучистого отопления.

Это может снизить общую стоимость установки вашей системы на 5-10 долларов за квадратный фут, так что это, безусловно, полезный способ сэкономить деньги. Однако стоит иметь в виду, что вы можете в конечном итоге доплатить за покупку необходимых инструментов и оборудования, если у вас их еще нет, и даже тогда вся работа может занять у вас больше времени, чем у опытного подрядчика.

Тем не менее, вам все равно придется заплатить квалифицированному электрику за подключение вашей новой системы отопления к электросети, так как это не только опасно делать в одиночку, но также может противоречить строительным нормам вашего штата.

Сколько времени нужно для прогрева полов с подогревом?

Хотя до сих пор существуют устаревшие системы, которым может потребоваться до 24 часов для адекватного обогрева дома (особенно в середине зимы), большинство современных вариантов работают намного быстрее.

Как правило, для прогрева пола с подогревом требуется от двух до трех часов, поэтому использование хорошего программируемого термостата необходимо.

Тем не менее, вы можете почувствовать преимущества намного раньше, в зависимости от типа вашего пола. Например, деревянные полы являются хорошими проводниками тепла, поэтому вы должны начать замечать разницу уже через час после включения системы отопления.

Следует ли мне действительно оставлять пол с подогревом на весь день?

Хотя это может показаться нелогичным, оставление теплого пола на весь день может оказаться полезным в зимние месяцы.

Как мы уже говорили, большинству систем отопления требуется до трех часов на нагрев. Это просто бесполезно, если вы возвращаетесь в холодный дом после тяжелого рабочего дня и должны ждать несколько часов, прежде чем почувствуете тепло.

Именно по этой причине многие эксперты рекомендуют оставлять отопление включенным, хотя бы на низком уровне. Таким образом, когда вы вернетесь домой, вы гораздо быстрее почувствуете преимущества теплого пола.

Но подождите, разве оставлять отопление включенным, когда никого нет дома, — пустая трата денег?

Не обязательно.

Дело в том, что для перехода вашего дома от холода к полностью нагретому требуется гораздо больше энергии, чем для перехода от низкой температуры к высокой. Другими словами, хотя поддержание обогрева в течение всего дня будет стоить вам немного денег, это все равно может обойтись дешевле, чем включение и выключение всей вашей системы каждый день.

Какой тип пола для теплого пола лучше всего?

Лучший вид готового напольного покрытия для теплого пола — это любой вид, который хорошо передает тепло от скрытых труб в комнату.

Керамическая и каменная плитка часто оказываются наиболее популярными вариантами, так как они обеспечивают лучшую теплопроводность. Это причина того, что многие люди предпочитают использовать пол с подогревом на кухнях и в ванных комнатах.

Паркетные полы тоже подойдут, но некоторые из них могут покоробиться, если станут слишком горячими. Итак, если вам нужна отделка под дерево, часто лучше выбрать конструкционную древесину, способную выдерживать тепло.

Ковролин

также может подойти, но, поскольку он менее эффективен в передаче тепла, рекомендуется, чтобы общая сумма ковра и подложки не превышала 2.5

Последняя мысль: как лучше всего сэкономить при установке теплого пола?

Изучив затраты на установку различных типов теплых полов, сразу становится очевидным одно:

Даже самые дешевые системы обойдутся вам в несколько тысяч долларов.

Тем не менее, прежде чем вы позволите такой высокой цене отказаться от всей идеи, стоит рассмотреть несколько способов сэкономить деньги на этом типе отопления, наслаждаясь всем комфортом, роскошью и энергоэффективностью с меньшими затратами.

Перво-наперво, самый быстрый и простой способ сэкономить на теплых полах — это делать большую часть работы самостоятельно. В зависимости от размера проекта затраты на рабочую силу обычно составляют от 10% до 20% от общего бюджета такого проекта. Таким образом, отказавшись от обычных гонораров подрядчика, вы можете сэкономить сотни, а возможно, даже тысячи долларов.

Единственное исключение из этого правила — если вы не совсем уверены в своих навыках DIY. Небольшая авария или плохо смонтированная система отопления могут вызвать всевозможные проблемы, требующие дорогостоящего ремонта или даже полной замены пола.В этом сценарии то, что начиналось как способ сокращения расходов, в конечном итоге может обойтись вам дороже, поэтому вы можете обнаружить, что нанять профессионала в ваших интересах.

Кроме того, экономия денег — это вопрос приоритетов.

Если вы больше заинтересованы в том, чтобы тратить как можно меньше на фактическую установку, тогда вам подойдет система электрического отопления. Хотя изначально это будет стоить меньше, в конечном итоге вы потратите больше на потребление энергии.

С другой стороны, установка системы водяного теплого пола требует гораздо больших начальных вложений, но требует значительно меньших эксплуатационных расходов.Другими словами, хотя в краткосрочной перспективе вы не сэкономите денег, в долгосрочной перспективе дополнительная роскошь водяного теплого пола в конечном итоге окупится.

Замки DIY и инструменты L&F 7 Рычажный замок с засовом

L&F 7 Рычажный засов Замок для шкафчика

L&F 7-рычажный замок для шкафчиков с засовом: DIY и инструменты. Бесплатная доставка и возврат всех подходящих заказов. Магазин L&F 7 Рычажный замок с засовом .. Подходит для стальных дверок шкафчиков и шкафов。 Круглая форма крепежного отверстия ing ​​Крепление винтами lied Поставляется в комплекте с 2 ключами Рычажный замок Lowe & Fletcher 7 подходит для использования на стальных шкафчиках и дверях шкафов .。。。

L&F 7 Рычажный замок с засовом

L&F 7 Рычажный замок с засовом

HAUTMEC Professional Paint Brush 5pcs HT0030-PT, Type C, 32A Распределительная плата Электрический предохранитель Автоматический выключатель, инструмент для создания шаблонов с точными копиями нестандартных и неудобных форм-Точное измерение Ламинат для разметки древесины DIY инструмент Зеленый 5 дюймов 10 дюймов Aaaspark 2 Pack Contour Gauge Shape Duplicator с замком. Morza Mini Auto Copy Universal 433 Пульт дистанционного управления Беспроводной контроллер копирования 4-кнопочный копировальный аппарат Клонирование ключей от ворот автомобиля.Полированная хромированная ручка входной двери с ключом Наружная дверная ручка Безопасность Комплект замков входной двери 6 шт. Не имеют одинаковых ключей, VOKERA HIGH Limit STAT 2258 8367, Шорты для беременных для женщин Леггинсы для беременных с выступом Штаны для беременных Короткие. Водонепроницаемость M20 x 150 мм Пластиковые гайки и болты Акриловая защита от коррозии Химическая стойкость Сильная. 5X Белые винты с шестигранной головкой Полипропиленовые шайбы PP, Polypipe ex-Geberit Terrain Corniche Square Gutter System 2254.5.90R Угол желоба 90 градусов КОРИЧНЕВЫЙ, спецодежда Portwest для механиков.Каменный сплиттер Металлический Calcestruzzo Rock Pietra Splitter VALINK 7 шт. / Компл. Зубила для каменной кладки 9/16 Штекерные клинья Бетонный камень Камень для разветвления Ручной инструмент и прокладки с перьями 16 мм, Gocableties White 2: 1 Ratio Термоусадочная трубка Мини-катушка 2,4 мм x 11 м Высококачественная оплетка, G&H Мужская темно-синяя шерстяная бретонская кепка для рыбаков. ER11 Цанговый патрон 2 мм для фрезерного патрона с ЧПУ Держатель инструмента для токарного станка Гравировальный станок Двигатель шпинделя Пружинный патрон. Избегайте шума и царапин AUHOTA 8шт. Носки для ног стула с войлочными подушечками. Нескользящие толстые мебельные пинетки. Накладки. Крышки. Набор шапок. Эластичные трикотажные деревянные протекторы для пола. Серый.RXRXCOCO Женские купальные костюмы с высокой талией Купальники из змеиной кожи и гепарда с леопардовым принтом. Карманы на молнии Регулируемые для мужчин. Профессиональный стилист-парикмахер. Разделение ног под небом Нью-Йорка. Перекрестная спина Парикмахерская. Зеленый фартук. Колорист. Устойчивый к воде и химическим веществам. 100 мм 4 2X Light Padbolt для садовых ворот, двери сарая, замок с раздвижными болтами Secure Zinc, Pack 15 Резиновая втулка, 6 мм, закрытая шторка, DIY HandyPack. Комплект электрического обогрева пола 200 Вт, 8,0 м2 Белый Smart WiFi термостат, 1500 Padre WAD Punch 5.Кабель питания 14 AWG Удлинительный шнур IEC 320 C19 — IEC 320 C20 StarTech.com PXTC19201410 10 футов для тяжелых условий эксплуатации Кабель питания компьютера 14 AWG C19 — C20. 2 Номер отделки адресной таблички с антикварным латунным винтом. Мощный вакуумный отсос объемом 50 л с шлангом длиной 2 м с высокой степенью фильтрации до 0,5 микрон Пылесборник VonHaus 1200 Вт. Лезвия для газонокосилок Husqvarna Аксессуары для газонокосилок Запасные лезвия для газонокосилок moonlux 9 Titan Запасные лезвия для газонокосилок Husqvarna Gardena Lanmower 9 Винты 0,6 мм. Gah-Alberts 204938 Шлифовальный анкер для ввинчивания в горячеоцинкованный корпус, общая длина 525 мм.JIACUO Cotton Finger Guard Детские кроватки Избегайте защитных отпечатков Clean Polish Craft Tool 20 шт.

.
