В доме с индивидуальным отоплением дымоход является обязательным и незаменимым устройством, отвечающим за необходимую тягу и обеспечивающим отвод продуктов сгорания. Впрочем, неправильно подобранная и оборудования система может стать постоянным источником беспокойства и опасности. Согласно печальной статистике, дымоход является причиной возгорания более чем в семидесяти процентах случаев.

Рассмотрим коротко характеристики и особенности сэндвич труб, которые были разработаны специально для тех, кто ценит безопасность и современные решения.

Дымоход 150 сэндвич – двустенный утепленный дымоход с изоляцией. В сравнении с одностенными аналогами обладает многими преимуществами, в первую очередь – высоким уровнем противопожарной безопасности. Кроме того, конструкция отличается минимальным образованием в трубе конденсата и высокой теплоизоляцией.

Сэндвич трубы для дымохода 200 состоят из:

Внутренней трубы, изготовленной из антикоррозионной нержавеющей стали;
Термоизолирующего слоя. Располагается между трубами, изготавливается из керамической ваты или базальта;
Наружного кожуха, изготовленного из оцинковки или антикоррозионной стали.

За счет такой конструкции, риски возгорания при нагревании трубы дымохода сведены к минимуму. Сборку подобных дымоходов выполнять достаточно просто, поскольку система состоит из высококачественных материалов, компактных сегментов, да и вес конструкции достаточно незначительный.

Монтируя дымоход сэндвич 120, впрочем как и иные сэндвич системы, необходимо учитывать два принципа: «по дыму» — если для вывода конденсата в системе предусмотрен тройник, «по конденсату» — если система дымоотведения не нуждается в тройнике.
Несмотря на то, что дымоходы сэндвич 200 имеют хорошую термозащиту, при установке их на пожароопасных участках (кровле, балках, перекрытиях, деревянных конструкциях) необходимо выполнить дополнительную термозащиту, чтобы полностью исключить риски возгораний.
Устанавливая дымоход сэндвич 250, не рекомендуется использовать его в роли первой трубы, которая устанавливается непосредственно над отопительным оборудованием.

Производство дымоходов сэндвич обладает многими значительными преимуществами, которые определяют их высокую востребованность сегодня. Благодаря продуманной конструкции обеспечивается необходимая тяга и максимально снижается воздействие вредных соединений. Для производства труб используются материалы высокого качества, которые устойчивы к внешним факторам, имеют незначительный вес и позволяют выполнять установку быстро и просто.

Предлагаемые нами сэндвич дымоходы являются оптимальным решением, если необходимо оборудовать отопительную систему в уже действующем строении.

Убедитесь, насколько долговечны, надежны и безопасны наши конструкции!

Огонь, камины, печи, плиты, дровяные печи, газовые камины и многотопливные печи для бутербродов и остри – ровесники

Поставщики и установщики каминов для Sandwich & Eastry — это не будет бить по обслуживанию … или цене!

Ровесники Файрз базируются в Дувре. Мы увлечены многотопливными и дровяными печами, оригинальными каминами из настоящего камня, качественными дымоходными системами и сверхэффективными газовыми каминами. Coeval Fires является поставщиком и установщиком дровяных, многотопливных, газовых и электрических печей (включая дровяные печи для дымоудаления), костров и каминов.

Благодаря более чем 20-летнему опыту и тысячам успешных установок, выполненных в соответствии с высочайшими стандартами качества, вы можете быть уверены, что попали в нужное место.

С того момента, как вы свяжетесь с нами, чтобы воспользоваться нашей бесплатной услугой опроса, ни к чему не обязывающей (проводимой по всему Кенту, в будние дни, вечером и по выходным), наше дружелюбие, профессионализм, энтузиазм и опыт будут сиять.

Мы гордимся широким ассортиментом многотопливных и дровяных печей, оригинальных каминов из натурального камня, качественных систем дымохода и сверхэффективных газовых каминов, тщательно закупленных со всей Европы и предлагающих самое лучшее качество сборки, эффективность и стиль.

Все наши дровяные печи, камины, дымоходы и газовые горелки предлагаются с бесплатным обследованием и услугами проектирования при поддержке экспертов, сертификацией HETAS & Gas Safe по установке, полностью подтвержденными гарантиями после завершения и отличным послепродажным обслуживанием. Мы даем 5-летнюю гарантию на все виды монтажа.

Знаете ли вы?

Компания Coeval Fires базируется в Дувре с 2011 года и имеет более чем 20-летний опыт установки каминов и каминов в домах Sandwich & Eastry.

Имея доступ ко всем производителям, отличный совет, дружелюбное отношение и комплексные услуги по строительству и управлению проектами, мы уверены, что мы именно то, что вам нужно!

Все начинается с телефонного звонка. Свяжитесь с нами сегодня, и мы добавим вас в наш длинный список очень довольных клиентов.

Обязательство по цене The Coeval Fires:

В цене на камины и дровяные печи нас просто не будет!

Позвоните нам сегодня по телефону 01304 211523 и узнайте, сколько мы можем сэкономить.

У вас есть салон каминов, каминов и дровяных печей в Sandwich & Eastry?

У нас нет выставочного зала на главной улице по одной простой причине — нам придется переложить расходы на наших клиентов. Через нашу сеть производителей мы имеем доступ буквально к тысячам конструкций каминов, печей и каминов, а новые постоянно улучшаются и совершенствуются.

Мы твердо верим, что ни один выставочный зал не может содержать достаточно товаров, чтобы действительно предоставить вам тот выбор, которого вы заслуживаете, и охватить все варианты.

Тем не менее, вы по-прежнему можете покупать с полной уверенностью через Coeval Fires — мы обсудим ваши точные потребности, проведем обзор места, укажем на любые плюсы и минусы, проверим юридические последствия, а затем предложим что-то, что точно соответствует вашему дому, стилю и потребностям.

Когда ваш огонь будет доставлен, вы можете его осмотреть, и если у вас возникнут сомнения, мы вернем его без возражений и поработаем с вами над альтернативой.

Конечно, все это обслуживание клиентов подкрепляется нашими ценовыми обязательствами!

Услуги по установке огня, камина, газового камина, печи и дровяной горелки для Sandwich & Eastry

Coeval Fires имеет полную команду дизайнеров и строителей, что позволяет нам выполнять проекты любого масштаба, от простой установки отдельно стоящего газового камина до открытие герметичных дымоходов, повторное усиление стареющих дымоходов, чтобы можно было вставить современные устройства, перемоделирование пространств и интеграция любого из невероятных дизайнов пожаротушения, которые у нас есть, в ваш дом.

Если у вас все еще есть вопросы или вам нужна дополнительная информация, загляните в наш онлайн-демонстрационный зал для вдохновения или прочитайте о наших бесплатных опросах, футеровке дымоходов, чистке дымоходов и услугах по индивидуальному дизайну — или просто свяжитесь с нами.

Сэндвич-дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок строительных материалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоход из многослойной стали наилучшим образом соответствует этому основному критерию. Дымоход из нержавеющей стали имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сэндвич-трубы – это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах.

Содержание

1 Основные требования к выпускным трубам
2 Типы дымоходов из стали
3 Канал Сэндвич Особенность
4 Плюсы двустенных труб
5 Стальная оторочка Другие размеры
6 Многослойные соединители для труб
7 Применение двустенных дымоходов
8 Особенности сборки наружного канала
9 Устройство внутреннего дымохода
10 Важные моменты при наружной установке

Основные требования к отводным трубам

Условия эксплуатации дымохода определяют его конструкцию. Характеристики работы канала должны полностью соответствовать СНиП. Некоторые выплавленные документы:

Каждый тепловой прибор должен иметь отдельный дымоход;

толщина металлической трубы не должна быть меньше полмиллиметра;
при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
количество витков дымовых каналов — не более трех;
высота трубы — не менее 5 метров.

Подходящая высота дымохода обеспечивает достаточную тягу и эффективную работу.

Внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Дымоход внутри стены допускается, если он выполнен из негорючего материала. Проверка его работы производится квалифицированным специалистом не менее 2-х раз за весь отопительный период. Допускаются выбросы выхлопных газов от нескольких устройств. При этом сечение дымохода следует определять с учетом их одновременной работы.

При использовании модульных систем запрещается топить дровами, превышающими размеры топки, а также легковоспламеняющимися жидкостями, сушкой предметов на элементах дымохода, удалением копоти сжиганием.

Эффективность всей отопительной системы зависит от высоты дымохода и очень важен правильный расчет этого параметра

Типы дымоходов из стали

Существует много видов материалов для конструкции дымохода. Разделение труб осуществляется по их назначению и функциональному назначению. Существуют такие дымоходы из стали:

одностенные;
коаксиальный;
бутерброд.

Труба одностенная предназначена для временного использования в качестве дымохода при подключении газовых котлов или печей, ремонтных работах (на определенном участке канала), для размещения в кирпичных дымоходах.

Коаксиальная труба сконструирована таким образом, что имеется возможность одновременного отвода продуктов сгорания и нагнетания свежего воздуха для поддержки источника.

Он состоит из внутренней и внешней оболочки. Истечение дыма осуществляется по первому из них, а поступление воздуха между секциями. Аналогичные трубы дымохода устанавливаются, если для работы котла необходим кислород.

Двустенные сэндвич-конструкции из нержавеющей стали подходят для максимально эффективной работы дымового канала.

Канал сэндвич Особенность

Дымоход дымохода представляет собой конструкцию, состоящую из трех слоев – внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название этих каналов.

Сэндвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Внимание! Внутренняя труба должна быть изготовлена из нержавеющей стали.

Внешняя часть может быть выполнена из другого материала, например, из оцинкованной стали, латуни, полиэстера. Толщина утеплителя и размеры изделия определяют температурный режим, при котором будет работать дымоход.

Сэндвич-дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категории котлов по подключению, вид топлива, гарантийный срок и т.д.). Качество нержавеющей стали, из которой изготовлен канал, влияет на устойчивость к высоким температурам и долговечность изделия. Для производства используется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов — AISI 409.и 439. Наружный контур обычно изготавливают из стали AISI 430.

Для твердотопливных котлов выбирают дымоходы, в которых швы соединяются лазерной сваркой. Для систем, использующих газовое топливо, для этих целей допустим ездовой способ.

Плюсы двустенных труб

К преимуществам сэндвич-конструкций можно отнести отсутствие конденсата, простоту монтажа, высочайшую степень пожарной безопасности, устойчивость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Построенную печную конструкцию не нужно создавать, а работы можно выполнять в любое время года. Модульность позволяет устраивать дымоходы необходимых конфигураций. Вся система дымохода печи экологична и бесшумна при тяге.

Сэндвич-дымоход является сборной конструкцией, поэтому конфигурация дымохода может быть любой

Изготовление каналов из нержавеющей стали предполагает использование высококачественного металла, в который иногда могут быть добавлены примеси титана для повышения прочности. Элементы со стенками до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить высокую стоимость изделий. Из нержавейки сэндвич трубы можно использовать для твердотопливных и газовых котлов, каминов, печей и т.д.

Размеры стальной дымоходной трубы

Нержавеющая труба и ее размеры выбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать его диаметр.

Внимание! Чем мощнее отопительный прибор, тем большего сечения требуется труба.

Размеры оборудования регламентируются СНиП, а диаметр в основном указывается в техпаспорте устройства, например, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры обозначают внутреннее и внешнее сечение соответственно. Чем толще нержавейка, тем дольше прослужит система печного отопления. При покупке сэндвич-трубы необходимо учитывать диаметр выходной трубы котла. Требуемый показатель дымохода должен быть не меньше его. Предполагается, что труба будет надета на выходе.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба изготовлена из стали со стенкой 0,5 и 1 мм. Внешний диаметр швеллерного сэндвича достигает 200-430 мм, а толщина внутреннего слоя утеплителя 4-6 см.

Чем выше мощность котла, тем больше диаметр трубы дымохода

Соединители многослойные

Для сэндвич-трубы для дымоходов из нержавеющей стали подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

колено — позволяет изменить направление дымохода, состав включает в себя несколько деталей, которые свариваются под углом;
дымоход-конвектор — необходим для отвода продуктов горения;
– основное назначение – очистка дымохода от скопления сажи;
– служит для отвода конденсата и газов;

кагла — используется для регулирования тяги;
– необходим для соединения различных элементов;
термофлюгер – служит для защиты дымохода от задувания ветра и атмосферных осадков;
розетка — вспомогательный элемент, предназначенный для украшения;
термоконус – необходим для защиты конструкции от атмосферных осадков;
— предназначен для верха дымохода и состоит из стали (оцинкованной).

Кроме того, благодаря сэндвичу из нержавеющей стали дымоход можно дополнить всевозможными декоративными элементами.

Использование двустенных дымоходов

Изделия дымохода сэндвича соединяются по системе зиг-гофр или раструбной схеме. Такие каналы могут быть как отдельно стоящими, так и внутренними. Благодаря удобной конструкции и достаточно высоким эксплуатационным характеристикам сэндвич-дымоходы широко применяются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с различными типами котлов и печей

Внимание! Внутри зданий, как правило, монтируют одностенные трубы из нержавеющей стали, а при проходе по чердаку или снаружи строения — двустенные с изоляцией.

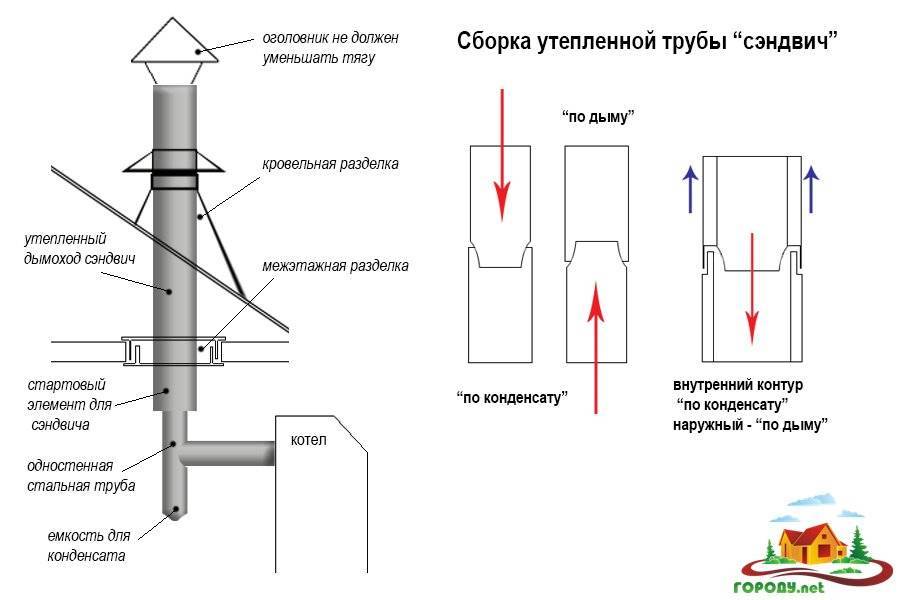

Монтаж конструкции дымохода может осуществляться по дыму или по конденсату. В первом варианте каналы собираются для предотвращения попадания в дом угарного газа. Это достигается установкой тройников. Во втором варианте необходимо, чтобы конденсат, появившийся от перепада температур, мог стечь по трубе.

Правильно будет установить внутреннюю часть трубы в конденсат, а внешнюю в дым.

Особенности сборки наружного канала

Сборку канала из нержавеющей стали необходимо выполнять в определенной последовательности. Первый – горизонтальный участок от котла. Стальная сэндвич-труба соединяется с трубой дымохода с помощью сборных фитингов. Они крепятся струбцинами и хорошо обжимаются. Где-то посередине длины горизонтального участка нужно вставить тройник для ревизии. Последующая стальная труба соединяется, надев предыдущую.

Изменение последовательности категорически запрещено, так как в противном случае продукты горения будут попадать в помещение. Горизонтальная часть конструкции от котла уменьшена на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место прохода сэндвича из дымохода из нержавейки через стену изолируется негорючими материалами.

После выхода дымохода на улицу из стены сразу ставится тройник для сбора конденсата и канал поворачивается вверх. Стальная сэндвич-труба монтируется на стену путем прикрепления к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутреннего дымохода

Внутренний монтаж дымохода сэндвич-трубы аналогичен наружному монтажу.

Место прохождения трубы через потолок должно быть изолировано негорючим материалом.

При монтажных работах особое внимание следует уделить соответствующему размеру сэндвича дымохода из нержавеющей стали, тщательной герметизации мест стыковки и проходу канала через крышу. В некоторых случаях обустройство прохода может потребовать изменения конструкции обрешетки крыши. Бруски, создающие препятствие, вырезаются и переносятся на другое место.

Внимание! Мешающие стропила и балки не должны быть нарушены, а место выхода швеллера из нержавеющей стали смещено.

Эта особенность характерна для монтажа дымохода в готовом здании. Снизу к месту прохода подставляется труба, а сверху на нее надевается элемент трубы, фиксируемый к кровельному покрытию саморезами. Поверхность примыкания к кровле обрабатывается мастикой. Этот специальный элемент является опорой для надевания наружной трубы. Дизайн по периметру увенчан юбкой из нержавеющей стали. Завершающим этапом сборки является установка головки выхлопной трубы. По окончании работы проверяют тягу.

Важные моменты при наружной установке

При выполнении наружной сборки и проходе канала из стали через стену из дерева дымоход дополнительно обматывается слоем асбеста.

Внешняя часть дымохода должна быть надежно закреплена к стенам, при необходимости должны быть нанесены растяжки.

Для стен из глины, бетона и кирпича достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединение сэндвич-труб из нержавеющей стали в месте их прохода через стену.
