Шаг крепления воздуховодов: как рассчитать длину каналов и дистанцию до других конструкций

Крепление воздуховодов – гайки

Особое место среди крепежа воздуховодов занимают гайки и шайбы, являющиеся неотъемлемыми элементами шпилек, винтов, болтов. Последние без них не могут выполнять функций крепежа в кондиционерах, климатических системах.

Гайкам нужны свои болты

И гайки, и болты могут отличаться параметрами резьбы. Характеристикой последней являются – тип, шаг, диаметр, направление. В сопромате крепеж ещё отличается материалом изделия и прочностью. Впрочем, у этой науки еще и множество других критериев металлов. Подбирать по параметрам гайки нужно для надежности/долговечности конструкций.

Мужчины, привыкшие делать всё своими руками, в том числе монтировать сплит-системы, иногда сталкиваются с ситуацией, когда ключа на «12» немножко недостает для закручивания/откручивания гайки, а ключ на «14» оказывается великоватым. В общем, приходится покупать или доставать из бардачка ключ на «13».

Такими странными гайками вредят, конечно, американцы, англичане и канадцы, которые стандартизировали свой крепеж в 1949-м, назвав систему UTS. В ней применялись дюймовые параметры резьбы. Европейцы с азиатами использовали метрический крепеж. Британия, тяготеющая к Европе, впоследствии приняла метрическую систему.

Разные «лица» гаек

Визуально и метрическая, и дюймовая гайки имеют одно «лицо». Например, профилями они неотличимы – 60°. Среди главных отличительных признаков – диаметры, шаг, параметры внешнего шестигранника. Заметим, навинтить метрическую гайку на американский болт можно, но приложенное усилие – покачивание, продольные сжатие/растяжение – выявит небольшой люфт.

Учитывая несовместимость, которую определяют инструментально, производители договорились внедрить «опознавательные знаки».

Таким образом, американские гайки имеют «бровки домиком», а на российских отштампованы цифры, обозначающие диаметр резьбы – очень удобно.

Если начать измерять дюймовые и метрические штангенциркулем, то результаты будут малоутешительными. Так, внутренние диаметры окажутся меньше принятого стандарта. Ведь номинальный диаметр проходит по окружности, находящейся «глубже» диаметра, ограничивающего просвет.

Поэтому слесари по монтажу кондиционеров советуют подобрать под гайку «надежный» болт, а потом штангенциркулем измерить шестигранник – расстояние, разделяющее противоположные грани. У болта и «родной» гайки этот параметр будет одинаковым.

Шаг резьбы

Иногда возникает необходимость измерить шаг резьбы. Здесь следует учитывать, что американскими стандартами эта характеристика делится на «крупные» – UNC, мелкие – UNF, ультрамелкие – UNEF. Главное отличие здесь в количестве «ниток резьбы» на дюйм.

У крупных нити мощнее, что гарантирует прочность, износостойкость. Такие гайки накручиваются быстрее – меньшим числом оборотов ключа. Мелкие/ультрамелкие лучше держат соединение – сопротивляются самооткручиванию, которое наблюдается при вибрациях наружных блоков кондиционеров.

Шаг резьбы определяется несколькими методами:
— использованием резьбомера;
— навинчиванием гайки на известный параметрами болт;
— сделать оттиск, используя древесную планку или спичку. Последняя идеально подходит под миниатюрные гайки, используемые в кондиционерах.

Путать крепеж – запрещается

Начав монтаж устройства/конструкции, в которые конструкторами заложены дюймовые гайки/болты, следует использовать только дюймовый крепеж. Кроме того, крепеж надо подбирать по совпадающим прочностным свойствам. Инженеры, разрабатывая сборочные изделия, закладывают одинаковые прочности гаек и болтов. Иногда гайки «делают» прочнее. Обратная комбинация – недопустима.

Механические характеристики американских шестигранных гаек регламентируются документом SAE J995, описывающим обязательные материалы, технологии, тестирования, выпускаемого крепежа. Прочность в нём измеряется единицами «psi», что переводится, как «фунт-сила на квадратный дюйм». Гайки там должны иметь 20-процентный запас прочности.

Закладка «запаса» объясняется просто – срыв резьбы слабой гайки труднее выявить, что сулит аварийную ситуацию. Например, сорвет вентилятор охладителя сплит-системы. Приверженцы дюймового крепежа ищут гайки по маркировке. Это те же «бровки домиком», как на рисунке ниже:

На первой гайке «бровки» разнесены на 120 градусов, что соответствует 5 классу прочности, на левой – разнос равен 60 градусам – это 8 класс. Наименьшей прочностью обладают гайки без маркировки – 2 класс. На них пускают низкоуглеродистую либо среднеуглеродистую сталь. Пятый класс получает повышенные характеристики путем закалки. Восьмой класс получают из высококачественной закаленной стали.

Прочность нормируется продольным усилием, прикладываемым к болту/гайке, стоящим на грани деформации.

Виды креплений металлических воздуховодов

Виды креплений металлических воздуховодов

Вентиляционные воздуховоды прокладывают горизонтально или вертикально. К строительным конструкциям, выполненным из кирпича, бетона, железобетона, воздуховоды крепят на кронштейнах хомутах, траверсах, с помощью регулируемых или нерегулируемых подвесок.

Рис. 1. Крепление горизонтальных воздуховодов с помощью кронштейнов:
а — к кирпичной стене, б — к железобетонной колонне; 1 — кронштейн из угловой стали, 2— уголки-подкладки, 3— кирпичная стена, 4 – штукатурка, 5 – отверстие для подвески, 6 — накладки, 7 —подкос, 8 — стойка (знаком + показаны места пристрелки)

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Крепление горизонтальных воздуховодов. Горизонтальные воздуховоды крепят к кирпичной стене с помощью кронштейнов, изготовленных из угловой стали. Кронштейн заделывают в стене с использованием поперечных уголков-подкладок, сквозное отверстие служит для закрепления подвесок воздуховодов.

Общая длина кронштейнов и величина заделки их в стену зависят от размеров воздуховодов. Длина кронштейнов может быть от 480 до 1350 мм, а величина их заделки — от 250 до 380 мм. Расстояние отверстия для подвески до стены колеблется от 160 до 900 мм.

Горизонтальные прямоугольные воздуховоды размером до 500X800 мм крепят к железобетонным колоннам с помощью кронштейна, который состоит из металлической , плиты толщиной 4 мм, уголка размером 32Х32Х4 мм, подкоса из уголка 25X25X3 мм и косынки из металлического листа толщиной 4 мм.

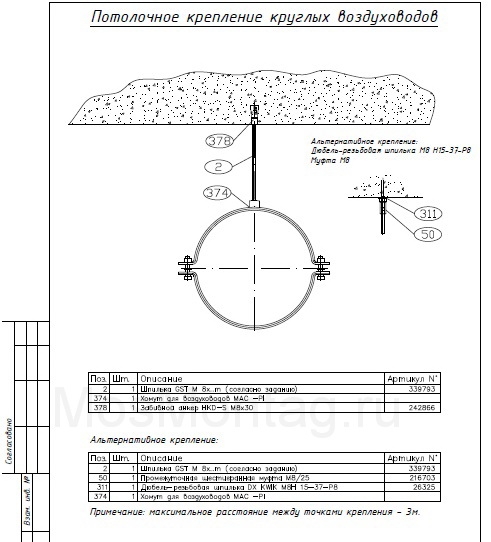

Воздуховоды подвешивают к кронштейнам с помощью хомутов. Для круглых воздуховодов диаметром от 100 до 1600 мм используют хомут, показанный на рис. 3, а, для прямоугольных воздуховодов периметром до 1000 мм — хомут, изображенный на рис.

3, б. Для крепления прямоугольных воздуховодов периметром более 1000 мм применяют траверсу.

Рис. 2. Крепление прямоугольных воздуховодов к железобетонной колонне с помощью кронштейнов:
1 — колонна, 2— уголок, 3 — металлическая плита, 4 — подкос, 5 — косынка

Рис. 3. Детали для крепления воздуховодов к кронштейнам:
а — хомут для круглых воздуховодов, б — хомут для прямоугольных воздуховодов, в — траверса

К строительным конструкциям или кронштейнам воздуховоду крепят с помощью регулируемых и нерегулируемых тяг. На рис. 54 показана нерегулируемая тяга из круглой стали, которая установлена на железобетонном перекрытии. Длину тяг регулируют талрепами. Талреп состоит из тяги с резьбой, тяги и струны. Вращая струну по резьбе, можно увеличить или уменьшить длину тяги.

К двутавровым балкам воздуховоды крепят захватами, которые состоят из двух скоб, изготовляемых из полосовой стали 30X X10 мм и соединяемых болтами.

Крепление вертикальных воздуховодов. К кирпичной стене круглые воздуховоды диаметром от 560 до 1000 мм крепят с помощью опоры. Опора состоит из металлических консолей, выполненных из уголков размером от 63X63X5 до 75X75X6 мм в зависимости от диаметра воздуховода, подкладок и полухомутов, один из которых выполнен из угловой стали, другой — из полосовой.

Рис. 4. Нерегулируемая тяга

Рис. 5. Талреп:
1 — резьбовая тяга, 2 — струна, 3 — тяга

Для крепления на кирпичных стенах воздуховодов диаметрами от 100 до 500 мм применяют аналогичное крепление, только вместо двух хомутов устанавливают один, который расположен по центру опоры.

На железобетонной колонне круглые воздуховоды диаметром от 100 до 700 мм крепят с помощью кронштейна. Он состоит из консолей, приваренных к стальной плите толщиной 4 мм, и двух полухомутов.

Опоры для крепления прямоугольных воздуховодов аналогичны опорам для крепления круглых воздуховодов.

Рис. 6. Крепление круглых вертикальных воздуховодов:
а — к кирпичной стене с помощью опоры, б — к железобетонной колонне с помощью кронштейна; 1 – консоль, 2 — подкладки, 3 — полухомуты, 4 — стальная плита

Расстояния между кронштейнами и между подвесками (шаг) принимаются в соответствии со СНиП Ш-Г1-62 равными 4 м, если диаметры круглых воздуховодов или размер большей стороны прямоугольных воздуховодов до 400 мм, и 3 м, если диаметр круглых воздуховодов или размер большей стороны прямоугольного воздуховода более 400 мм.

Указанные выше расстояния между подвесками могут быть уменьшены, если нагрузка в месте заделки подвески в строительную конструкцию превышает допустимую. В этом случае шаг подвесок должен быть согласован с проектной организацией.

Для определения максимальных нагрузок на опоры составлены специальные таблицы масс круглых и прямоугольных воздуховодов, в которых приведены расстояние между опорами, толщина металла, из которого сделан воздуховод, его диаметр или периметр, масса 1 м воздуховода и максимальная нагрузка на опору. Необходимо иметь в виду, что расчетные таблицы составлены для неизолированных воздуховодов, и то, что расчет опор производился по нагрузке, равной массе воздуховодов, изготовленных из стали толщиной 1,5 мм.

В зависимости от материала и типа строительной конструкции крепление кронштейнов или подвесок может осуществляться заделкой бетоном в кирпичных стенах; пристрелкой дюбелями к железобетонным и бетонным конструкциям; приваркой к стальным конструкциям.

Во всех случаях крепления для подвески воздуховодов устанавливают таким образом, чтобы целостность и прочность строительной конструкции не нарушались.

При заделке креплений в кирпичной стене делают отверстие или вырубают штробу, затем вставляют кронштейн, после чего отверстие или штробу тщательно заделывают бетонным раствором не ниже марки 100.

Крепежные изделия к металлическим конструкциям приваривают ручной электродуговой сваркой. Для этого выбирают тип крепления, делают разметку и затем производят сварку.
