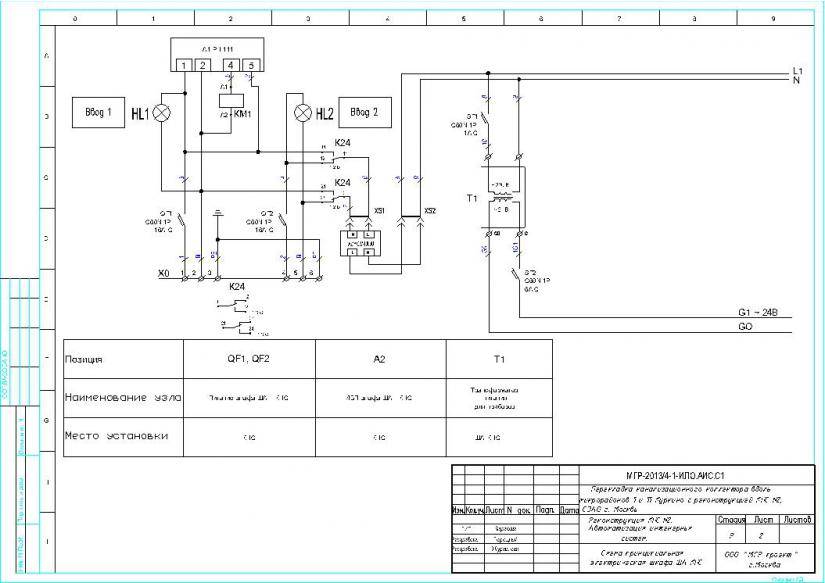

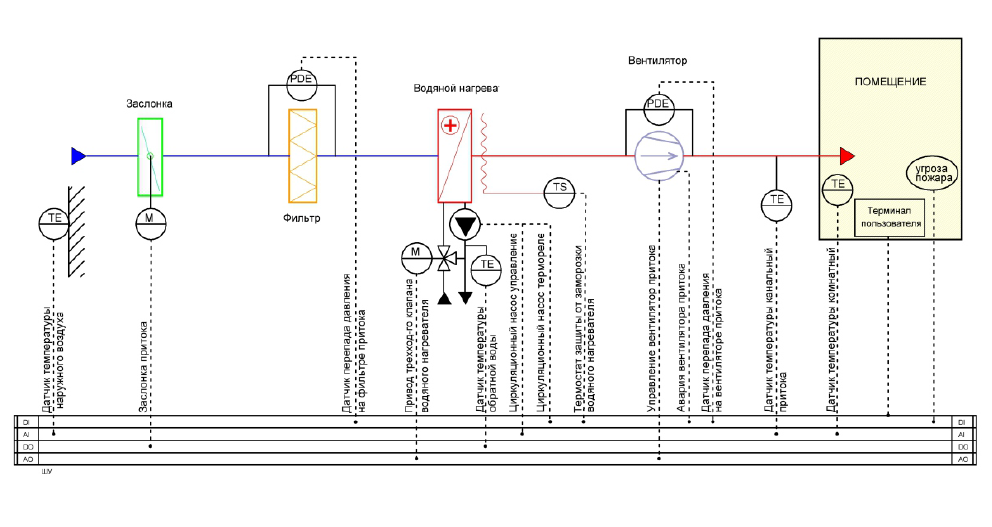

Схема электрическая вентиляции: Схема щита приточной вентиляции с ТЭНом

Содержание

Микра 60 комнатная приточно-вытяжная установка

Комнатная приточно-вытяжная установка для оптимальной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях. Не требует монтажа сети воздуховодов. Идеально подходит для организации простой и эффективной вентиляции в готовых и реконструируемых помещениях.

Особенности Vents Микра 60:

Эффективная приточно-вытяжная вентиляция отдельных помещений (комнат).
Пластинчатый противоточный пластиковый рекуператор с эффективностью рекуперации до 79 %.
ЕС-вентиляторы с низким энергопотреблением и безопасным напряжением питания 12 В.
Интегрированная автоматика с тремя режимами работы.
Бесшумная работа (22-29 дБA).
Очиcтка воздуха с помощью двух встроенных фильтров G4.
Простой монтаж.
Подходит для непрерывного режима работы.
Импульсный блок с широким диапазоном питающего напряжения 100-240 В при 50-60 Гц.

Принцип работы установки:

Поступающий с улицы холодный воздух проходит через фильтр и рекуператор и с помощью приточного осевого вентилятора подается в помещение.
Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и с помощью вытяжного осевого вентилятора через стену выбрасывается на улицу.

В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы.
Это ведет к уменьшению потерь тепловой энергии и снижению затрат на обогрев помещений в холодный период года.
Потоки приточного и вытяжного воздуха не смешиваются, благодаря чему исключается передача одним потоком другому загрязнений, запахов и микробов.

Управление и автоматика:

Установка комплектуется сенсорным или трехпозиционным переключателем скоростей.
Система автоматики позволяет работать в 3-х режимах:

1. 1. Приточно-вытяжная вентиляция с минимальной производительностью 30 м³/ч и минимальным уровнем шума 22 дБА.
  2. Приточно-вытяжная вентиляция со средней производительностью 45 м³/ч и уровнем шума 25 дБА.
  3. Приточно-вытяжная вентиляция с максимальной производительностью 60 м³/ч и уровнем шума 29 дБА.

Корпус установки:

Корпус выполнен из металла со специальным полимерным покрытием и декором из зеркальной нержавеющей стали.
Тепло- и звукоизоляция установки выполнена из слоя пенофола толщиной 15 мм.
Современный дизайн установки позволяет гармонично вписать ее в любой интерьер помещений.
Легкосъемная лицевая панель обеспечивает простой доступ для обслуживания установки (например, для очистки или замены фильтров).
Подача наружного воздуха в установку и удаление отработанного воздуха из помещения осуществляются через два канала диаметром 125 мм.

Рекуператор:

В комнатной установке используется высокотехнологичный пластинчатый противоточный пластиковый рекуператор.
Рекуператор позволяет использовать тепло удаляемого воздуха для нагрева приточного.
Эффективность рекуперации достигает 79 %.
Применение комнатной приточно-вытяжной установки МИКРА 60 с рекуперацией тепла совместно с кондиционированием – это не только самый эффективный способ организовать необходимый микроклимат в помещении, но и значительная экономия средств: зимой рекуператор экономит тепло, а летом – прохладу.

Вентиляторы:

Для притока или вытяжки воздуха применяются осевые ЕС-вентиляторы.
Благодаря применению ЕС-технологий комнатная установка отличается низким энергопотреблением.
Питание вентиляторов осуществляется электрически безопасным напряжением 12 В.
Двигатели вентиляторов оборудованы встроенной тепловой защитой от перегрева и шариковыми подшипниками для большего срока эксплуатации.

Фильтр:

Очистка приточного и вытяжного воздуха осуществляется за счет двух встроенных фильтров со степенью очистки G4.
Фильтры обеспечивают подачу свежего воздуха, очищенного от пыли и насекомых, и служат защитой элементов установки от засорения.

Защита от обмерзания:

Приточно-вытяжная установка комплектуется встроенной системой защиты от обмерзания.
В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху.
При этом в рекуператоре в процессе охлаждения вытяжного воздуха может образовываться конденсат, который отводится на улицу через вытяжной канал.
При температуре вытяжного воздуха на выходе из рекуператора ниже порогового значения конденсат может замерзать внутри рекуператора.
Во избежание процесса обмерзания рекуператора применяется электронная система защиты.

Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора.
Теплый вытяжной воздух прогревает рекуператор до порогового значения температуры, затем снова включается приточный вентилятор, и установка продолжает работу в обычном режиме.

Блок питания:

Питание установки осуществляется через встроенный импульсный блок с широким диапазоном питающего напряжения 100-240 В при 50-60 Гц.
Блок питания оснащен встроенной цепью защиты от различных непредвиденных ситуаций: короткого замыкания, перенагрузки, скачков напряжения, переполюсовки выходных цепей.
Поэтому установка применяется в разных странах и стабильно работает в энергосетях с «размытым» стандартом качества электроэнергии.

Проблемы вентиляции в помещении

Плохое качество воздуха

Плохая вентиляция в школьных классах, офисах, конференц-залах приводит к плохому качеству воздуха, а именно повышению влажности и СО2, понижению уровня кислорода. Эти эффекты могут стать причиной сухости и раздражения слизистой глаз, слабого внимания, усталости. Доказано, что плохое качество воздуха понижает трудоспособность взрослого человека на 5-10%. На детей это влияет еще больше, что негативно сказывается на успеваемости в школе.

Обычная практика вентиляции в помещении c открыванием окон обеспечивает краткосрочное решение проблемы плохого качества воздуха, а также способствует потере теплого воздуха в процессе проветривания. В результате концентрация СО2 в пространствах, которые периодически вентилируются путем проветривания, в несколько раз превышает допустимые уровни.

В отличие от обычного подхода, децентрализованная вентиляция обеспечивает постоянно высокое качество воздуха в классах, сохраняя при этом соответствующий уровень температуры воздуха.

Потери тепла

При реновации школ и других общественных зданий одним из наиболее важных вопросов является снижение расходов на отопление. Современные окна и двери являются неотъемлемой частью решения этой задачи. Благодаря своей плотности они препятствуют бесконтрольному проникновению холодного воздуха в помещение, а также потере теплого воздуха сквозь щели. Однако эта вновь созданная воздухонепроницаемая среда может создать новые проблемы в отношении качества воздуха и сокращения выбросов СО2 и ЛОС, которые обычно пассивно удаляются благодаря воздухопроницаемости помещений. Вентиляция герметичных помещений будет эффективной в случае применения механической вентиляции с рекуперацией тепла.

Сложно найти пространство для вентиляции при реконструкции зданий

Реконструкция старых строений сопряжена с массой инженерных задач, которые требуют неординарных подходов. Организация эффективной вентиляции на таких объектах – не исключение. Зачастую пространства для размещения воздуховодов и вентиляционного оборудования может просто не быть. В таком случае системы централизованной вентиляции неприменимы. Чтобы справиться с поставленной задачей, инженеры обращаются к децентрализованной вентиляции, которая не требует монтажа воздуховодов и может быть смонтирована непосредственно в помещении, которое обслуживает. Высокий уровень влажности способствует образованию плесени и микробов, которые могут вызывать астму и аллергию. Для устранения этой проблемы необходима надлежащая вентиляция. Химические соединения, известные как ЛОС (летучие органические соединения), которые выделяются из мебели, краски, ковров, чистящих средств и множества других предметов домашнего обихода, способствуют загрязнению воздуха внутри помещений. Двуокись углерода — это естественная составная атмосферы Земли, и его концентрация в уличном воздухе колеблется от 350 ppm в сельской местности до 500 ppm в городе.

Преимущества децентрализованной вентиляции:

Производительность и тип установки подбирается в соответствии с индивидуальными требованиями каждого отдельного помещения.
Каждое помещение вентилируется по мере необходимости. Скорость установок МИКРА регулируется автоматически для поддержания необходимого качества воздуха.
Свежий воздух поступает сквозь короткий канал в стене. Установка не тратит энергию на преодоление сопротивления длинных воздуховодов.
Децентрализованная вентиляция повышает пожарную безопасность помещений, поскольку комнаты не соединены воздуховодами.

Недостатки централизованной вентиляции:

Установки централизованной вентиляции имеют большие габариты и требуют отдельного пространства для их размещения.
Во время реновации могут возникнуть некоторые трудности при прокладке каналов между этажами или через существующие потолочные пустоты.

Серия

Микра 60 Vents

Наименование

установка

Тип вентилятора

осевой

Тип канала

круглый

Диаметр, мм

125 мм

Производительность min, м³/час

30 м³/час

Производительность max, м³/час

60 м³/час

Мощность min, Вт

4.2 Вт

Мощность max, Вт

15.4 Вт

Уровень шума min, дБ

22 дБ

Уровень шума max, дБ

29 дБ

Частота вращения min, об/мин

1165 об/мин

Частота вращения max, об/мин

2685 об/мин

Температура воздуха min, °С

-20 °С

Температура воздуха max, °С

+50 °С

Эффективность регенерации, %

79 %

Класс очистки

Регулировка скорости

встроенная

Количество скоростей

Особенности

защита от замерзания
защита от перегрева

Сила тока min, А

02 A

Сила тока max, А

0.07 А

Количество фаз

Напряжение, В

220 В

Частота тока, Гц

50 Гц

Класс защиты

IP22

Способ монтажа

настенный

Материал

Ширина, мм

393 мм

Высота, мм

526 мм

Длина, мм

187 мм

Длина max, мм

500 мм

Производитель

Vents

Страна бренда

Украина

Вес, кг

10.3кг

Хит продаж

нет

Найти похожие

Описание продукта (1.pdf, 1,630 Kb) [Скачать]

Руководство пользователя (2.pdf, 1,511 Kb) [Скачать]

Сертификат (3.pdf, 739 Kb) [Скачать]

Сертификат (4.pdf, 496 Kb) [Скачать]

ПРЕИМУЩЕСТВА ДЕЦЕНТРАЛИЗОВАННОЙ ВЕНТИЛЯЦИИ (5.pdf, 1,519 Kb) [Скачать]

Как проложить электропроводку для вентиляции?

Для того чтобы чувствовать себя дома комфортно, помимо других удобств, необходимо иметь чистый воздух с определенной температурой и влажностью воздуха. Насыщенный кислородом воздух, будет содействовать здоровому образу жизни и активной деятельности человека.

Если вы оказались на этой электронной странице, значит вам небезразлична эта тема и вы хотите создать благоприятную атмосферу в своем доме. Установить в доме вентиляцию — это очень даже правильно.

Архитектура для строительства домов предусматривает каналы с естественной вентиляцией. Но такой проект не всегда удовлетворяет жителей многоэтажек. Нередко канальные проходы засоряются, проникают насекомые, поступает грязный воздух от соседей. Форточки самый дешевый вариант проветривывания, но не всегда эффективный — проникает пыль, шум.

Альтернативным методом для форточки является приточный клапан. Устанавливается в наружную стену. Клапан оснащен шумопоглощяющей изоляцией, москитной сеткой, съемным очищающим фильтром. Не имеет питания от электросети. Приточный клапан на головке устройства имеет регулятор сечения отверстия. Практичнее всего устанавливать клапан за батареей отопления. В зимнее время, холодный поток воздуха, имеет возможность пройти сквозь обогретый воздух батареи. В итоге, в квартире насыщенный кислород, комфортной температуры.

Если ручное регулирование клапана может для кого- то показаться обременительным, можно подумать о другом методе доставке свежего воздуха. Если позволяют архитектурные возможности жилья, а так же финансовые, приобретите контролируемую механическую вентиляцию (КМВ). Эта система вентиляции наиболее распространена в индивидуальных домах. Но в некоторых случаях, возможно разместить и в квартире, (с низким потолком в помещении, не всегда есть возможность скрыть вентиляционные гибкие трубы).

КМВ лучше выбирать с такими характеристиками

Наличие фильтров с возможностью их очистки.
С подогревателем (электрическим или водяным).
С рекуперацией.

Содержание

Электромонтаж вентиляции (КМВ)
Электрика точечной вентиляции
Полезные советы для хорошей вентиляции помещений

Электромонтаж вентиляции (КМВ)

При планировании установки КМВ, так же важно продумать электрическую часть монтажа. В щитовой потребуется установить автоматику, которая будет отвечать за безопасность вентиляции и защиты человека от поражения электрическим током. Требуется наличие автоматического выключателя в зависимости от потребляемой мощности КМВ, от 6А до 16А. Для защиты человека от поражения током ставят УЗО с установкой отсечки тока на 30 мА.

КМВ может иметь несколько скоростей для регулирования потока воздуха. Переключатель можно установить в распределительном щите, либо на кухне. Если скопилось много запахов на кухне, переключатель всегда рядом.

Электропроводка для КМВ прокладывается в зависимости от потребляемой мощности. От 2А до 10А — достаточно сечения провода 1,5 м² , от 10А до 16А — сечение 2,5м².

Электрика точечной вентиляции

В квартире можно обойтись точечной вентиляцией. Их установка возможна на кухне, в ванной комнате, туалете. Устанавливается в канальное отверстие. На кухне есть еще один вариант, где можно установить точечный вентилятор — форточка.

Специальных автоматических выключателей в распределительном щите не требуется. Потребление мощности канального вентилятора, равнозначно потреблению обычных ламп накаливания. Электропроводка для канального вентилятора, запитывается от ближайшей распределительной коробки. Включать и выключать вентилятор можно также как лампу накаливания. Рекомендую не совмещать вентилятор в ванной комнате и туалете с выключателем освещения. На первый взгляд может показаться такой способ практичным, но в последующем можно в такой схеме разочароваться. Почему?

Представьте утреннею сцену. Просыпаясь рано утром на работу, куда человек направляется с постели?.. Одним нажатием клавиши он включаете и свет и вентилятор. Поточный прохладный воздух окажется не кстати. Какой вывод напрашивается, вентилятор лучше включать и выключать отдельно от освещения. Разрывать на выключателе нужно не нуль, а фазу.

Полезные советы для хорошей вентиляции помещений

Используйте двери с переточной решеткой.
На двери ванной комнаты и туалета в нижней части дверного полотна должен быть зазор для свободного движения воздуха.
Проветривайте помещение при помощи полного открытия окон или ставьте в режим проветривания, особенно при наличие металлопластиковых окон.
Устанавливайте окна с наличием приточного клапана.
Для достаточного притока свежего воздуха установите стеновой приточный клапан.

Электрика для кондиционера.

Оцените качество статьи:

Электронагреватели вентиляционные ВЕНТС НКП

Описание

ПРИМЕНЕНИЕ
Электронагреватель канальный для защиты рекуператора от обмерзания за счет предварительного подогрева приточного воздуха и поддержания температуры приточного воздуха на уровне, обеспечивающем защиту рекуператора от обмерзания.	Совместим с круглыми воздуховодами Ø125, 150, 160, 200 и 250 мм.
ДИЗАЙН
Корпус и блок управления изготовлены из оцинкованной стали, нагревательные элементы из нержавеющей стали. Корпус обогревателя дополнительно утеплен слоем негорючей минеральной ваты толщиной 20 мм. Патрубки нагревателя имеют резиновое уплотнение для герметичного соединения с воздуховодами. Канальные калориферы NKP оснащены кабелем питания и кабелем управления для подключения к контроллеру вентиляционной установки.	Температура воздуха регулируется симисторным регулятором мощности, который включает/выключает максимальную нагрузку. Нагрузка коммутируется полупроводником (симистором). Нагреватели оснащены термостатами защиты от перегрева: ⏵самовосстанавливающийся термостат защиты от перегрева, срабатывающий при +50 °C. ⏵аварийный термостат защиты от перегрева срабатывает при +50 °С.
КРЕПЛЕНИЕ
Конструкция обогревателя предусматривает его подключение к воздуховодам круглого сечения с помощью хомутов из комплекта поставки. Стрелка на корпусе отопителя должна совпадать с направлением потока воздуха в системе. Нагреватель подключается к контроллеру приточно-вытяжной установки с помощью входящего в комплект кабеля с разъемами.	Крышка блока управления должна быть направлена вверх с максимальным углом отклонения 90°. Крышка блока управления не должна быть направлена вниз.

Модификации

Название модификации

Загрузки

Выберите тип документа

Наименование

Скачать

Описание товара «НКП» 03-2021 (pdf 463.95Кб)

Скачать изображение товара в высоком качестве «НКП» (psd 2. 23Mb)

Скачать изображение «НКП» для Вашего сайта (png 583.56Kb)

Руководство пользователя «НКП» 11-2020 (В115РУ-06) (pdf 1.24Mb)

Обозначение

Серия	Диаметр присоединяемого воздуховода [мм]	—	Мощность нагревателя, кВт	—	Фаза
НКП	125; 150; 160; 200; 250	—	0,6; 0,8; 1,2; 1,7; 2,0; 3,0	—	1: однофазный

Таблица совместимости

Модель отопителя (диаметр присоединяемого воздуховода)
НКП 125	ВУТ/ВУЭ с патрубком Ø 125 мм и автоматикой А11, А21
НКП 150	ВУТ/ВУЭ с патрубком Ø 150 мм и автоматикой А11, А21
НКП 160	ВУТ/ВУЭ с патрубком Ø 160 мм и автоматикой А11, А21
НКП 200	ВУТ/ВУЭ с патрубком Ø 200 мм и автоматикой А11, А21
НКП 250	ВУТ/ВУЭ с патрубком Ø 250 мм и автоматикой А11, А21

Схема выбора мощности электронагревателя

Как пользоваться схемами электронагревателя НКП

Подбор модели отопителя НКП , совместимого с установкой приточно-вытяжной ВУТ 350 ВБ ЕС А21 .
Расчетная зимняя температура наружного воздуха -15 °С.
Номинальный расход воздуха 220 м³/ч.
От номинальной зимней температуры наружного воздуха (1) провести горизонтальную линию до оси воздушного потока (2).
Нагреватель NKP с теплопроизводительностью 1200 Вт способен обеспечить эффективную защиту теплообменника от замерзания.
Подходящей моделью является НКП 160-1.2-1 с диаметром, соответствующим диаметру патрубка приточно-вытяжной установки ВУТ 350 ВБ ЕС А21 .

Вентиляционное оборудование — Рейн Эйр

Вентиляционное оборудование с приводом от сжатого воздуха

МАВ-1С

Система вентиляции топливного бака с многоразовым контейнером для хранения оборудования. Идеально подходит для всех моделей самолетов или вертолетов.

MAV-2C

Система вентиляции топливного бака с многоразовым контейнером для хранения оборудования. Предназначен для узкофюзеляжных и широкофюзеляжных самолетов.

Система №1

Система вентиляции топливного бака Предназначена для узкофюзеляжных и широкофюзеляжных самолетов.

Система #2

Система вентиляции топливного бака Идеально подходит для всех моделей самолетов и вертолетов.

CAN-50

Система вентиляции топливного бака с переносной тележкой для хранения оборудования. Включает в себя два аппарата ИВЛ с крепежными элементами. Идеально подходит для стационарных базовых операций.

MAC-380

Комплект принадлежностей для воздуховода и адаптера с многоразовым контейнером для хранения оборудования. Предназначен для нескольких систем вентиляции топливных баков на узкофюзеляжных и широкофюзеляжных самолетах.

Взрывозащищенное вентиляционное оборудование с электроприводом

MAV-4EC

Комплект принадлежностей для воздуховода и адаптера с многоразовым контейнером для хранения оборудования. Предназначен для использования с системой вентиляции топливного бака MAV-3EC.

Система #6

Система вентиляции топливного бака Предназначена для узкофюзеляжных и широкофюзеляжных самолетов.

Система #7

Система вентиляции топливного бака Идеально подходит для всех моделей самолетов и вертолетов.

CAN-45E

MAV-380

Портативное оборудование для вентиляции замкнутого пространства топливного бака

Общие схемы установки и использования

На приведенных ниже схемах представлены несколько примеров использования переносного вентиляционного оборудования Rhine Airs для продувки топливных баков самолетов и обеспечения непрерывной циркуляции воздуха для обеспечения безопасного входа персонала.

Для удаления паров топлива из бака:

Для достижения принудительного вытеснения воздуха из топливного бака:

Схема установки системы вентиляции топливного бака по методу Рейнского воздуха. 3

Схема работы комплекта вентиляции топливного бака Rhine Air Схема установки отверстия под панелью доступа Применение положительной принудительной циркуляции воздуха:

Схема работы воздуховода Rhine Air диаметром 4 дюйма (101 мм) для вентиляции топливного бака самолета:

Rhine Air может предоставить дополнительные схемы установки продукта и рекомендации по использованию для конкретных моделей самолетов и вертолетов. Пожалуйста, свяжитесь с нами для получения дополнительных деталей.

Переносное оборудование для вентиляции топливного бака/замкнутого пространства

Список компонентов

Вентилятор с пневматическим приводом. Включает кольца соединителя воздуховода на впускном и выпускном отверстиях. 25 футов. присоединенный статический соединительный кабель. Легкий. Очень прочный и надежный. Требуется 50 кубических футов в минуту при 80 фунтах на квадратный дюйм (85 м³/час при 5,6 кг/см²) для желаемой производительности. Возможность переменной скорости.

NFRA-8X

8 дюймов x 15 футов (203 мм x 4,6 м) Статический проводящий воздуховод. Включает прикрепленные соединительные кольца воздуховода и встроенное устройство для самостоятельного хранения. Предназначены для соединения друг с другом в целях расширения. Отличается неразборной конструкцией диаметра по всей длине каждого воздуховода.

AP-208

Переходник воздуховода доступа к топливному баку под крылом. Подключается к воздуховоду диаметром 8 дюймов. Предназначен для увеличения циркуляции воздушного потока внутри топливных баков. Этот гибкий адаптер можно вставить через большинство отверстий для доступа к топливным бакам под крылом. Обеспечивает способ крепления воздуховода к точке доступа к топливному баку и предотвращает выпадение воздуховода из бака.

AF-178E

Взрывозащищенный вентилятор с электроприводом. Предназначен для опасных мест. Включает в себя соединительные кольца воздуховода на впускном и выпускном отверстиях. 50 футов. прикрепленного сверхмощного электрического шнура. Полностью подключен, готов к использованию. Предназначен для работы с однофазным переменным током 115 В, частотой 60 Гц. 20-амперная схема.

NFGC-500

Кабельная сборка длиной 20 футов (6 м) для статического соединения, предназначенная для использования с вентилятором с электрическим приводом.

NF-808

Адаптер переходника воздуховода от 8 дюймов до 4 дюймов (203 мм x 101 мм). Соединяет воздуховод диаметром 8 дюймов (203 мм) с несколькими воздуховодами диаметром 4 дюйма (101 мм). Одна подсоединенная крышка воздуховода 4 дюйма (101 мм) дает возможность использовать одно или оба отверстия воздуховода 4 дюйма (101 мм) без потери эффективности потока воздуха.
