Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

холодильный контур
электрическая часть

Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.

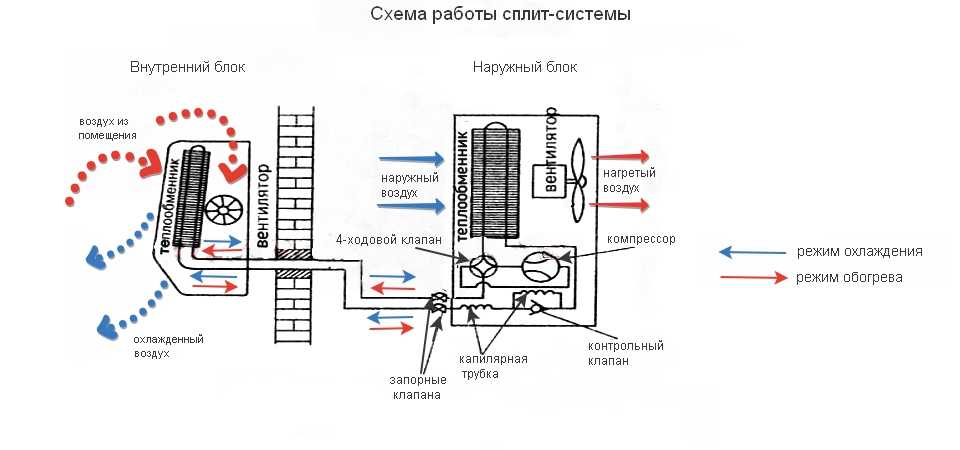

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации

indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

сплошной стрелкой — в режиме охлаждения
пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

датчики давления
отделители жидкого хладагента
линии перепуска
системы инжекции (впрыска) в компрессор
маслоотделители

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Электрическая схема кондиционера

Схема электрических соединений внешнего блока сплит системы:

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

выписать точную модель оборудования
найти сервис мануал в разделе «Техническая документация»
можно воспользоваться поиском по сайту или в интернете
получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

2.3. Принципиальные схемы систем кондиционирования воздуха

Для обеспечения заданных условий воздушной среды в кондиционируемые помещения необходимо подавать приточный воздух с определенными параметрами, подвергая его специальной обработке в агрегатах, называемых кондиционерами.

В кондиционерах осуществляется фильтрация и тепловлажностная обработка воздуха; в теплый период года наружный воздух охлаждается и в большинстве случаев осушается, в холодный период – подогревается и увлажняется. В кондиционерах воздух охлаждается в поверхностных или контактных воздухоохладителях.

Поверхностные воздухоохладители изготовляются из оребренных трубок, внутри которых протекает холодоноситель (холодная вода или рассол). Снаружи эти трубки омываются охлаждаемым воздухом. При низких температурах холодоносителя, когда внешняя поверхность трубок имеет температуру ниже температуры точки росы, одновременно с охлаждением происходит осушка воздуха. В тех случаях, когда необходимо увлажнение воздуха, а также для интенсификации процесса теплообмена применяется орошение воздухоохладителей водой.

Контактные воздухоохладители (камеры орошения), в которых воздух обрабатывается охлажденной водой, разбрызгиваемой специальными форсунками, в сравнении с поверхностными имеют более широкое применение. Благодаря большой поверхности контакта между распыленной водой и воздухом процессы тепломассообмена в камерах орошения протекают достаточно интенсивно. Камера орошения является универсальным устройством, позволяющим осуществлять охлаждение, осушку или увлажнение, а при необходимости и нагревание воздуха.

В кондиционерах малой производительности в отдельных случаях применяют контактные воздухоохладители с орошаемой насадкой. В этих воздухоохладителях воздух проходит через слой материала, орошаемого охлажденной водой. В качестве материалов для насадок применяются древесные и металлические стружки, фарфоровые кольца, нейлоновое волокно и пр. В этих воздухоохладителях можно осуществлять охлаждение, осушку или увлажнение воздуха.

Для нагревания воздуха в кондиционерах применяют поверхностные воздухонагреватели (калориферы или теплообменники), изготавливаемые из оребренных трубок, как и в поверхностных воздухоохладителях. Внутрь трубок подается теплоноситель (пар или горячая вода), снаружи трубки омываются нагреваемым воздухом.

Для нагревания воздуха иногда применяют контактные теплообменники, устройство которых аналогично описанным выше контактным воздухоохладителям.

Для очистки воздуха от пыли в состав кондиционеров включают фильтры различных типов.

Рис. II.1. Принципиальная схема системы кондиционирования воздуха:

1 — воздухозаборное устройство; 2 — приемный клапан; 3 — фильтр для воздуха; 4 – устройство тепловлажностной обработки воздуха; 5 – вентилятор кондиционера; 6 – приточный воздуховод; 7 – кондиционируемое помещение; 8 – вытяжной воздуховод; 9 – вытяжной вентилятор; 10 – рециркуляционный воздуховод.

ринципиальная схема кондиционирования воздуха приведена наpиc.II.1. В теплый период года наружный воздух через воздухозаборное устройство 1, приемный клапан 2 всасывается вентилятором 5 кондиционера, проходит фильтр 3, где очищается от атмосферной пыли, и поступает в устройство для термовлажностной обработки воздуха 4. После обработки охлажденный и осушенный воздух по приточному воздуховоду 6 нагнетается в кондиционируемое помещение 7 и после поглощения избыточных тепло- и влаговыделений вытяжным вентилятором 9 удаляется наружу либо частично по рециркуляционному воздуховоду 10 возвращатся в кондиционер для повторного использования.

В холодный период года наружный воздух также проходит через фильтр, затем подогревается и увлажняется и после придания ему требуемых параметров (температуры и относительной влажности) нагнетается в кондиционируемое помещение. В зависимости от тепловлажностного баланса обслуживаемых помещений приточный воздух охлаждается либо подогревается, увлажняется либо осушается (при наличии гигроскопических материалов в помещении) и затем удаляется наружу или частично возвращается на рециркуляцию.

СКВ снабжаются приборами для автоматического регулирования параметров воздуха, подаваемого в кондиционируемые помещения, в соответствии с переменным во времени тепловлажностным балансом помещений (качественное регулирование). Применяются также схемы регулирования, изменяющие количество подаваемого воздуха (количественное регулирование) и смешанные схемы, изменяющие и количество подаваемого воздуха и его параметры (количественно-качественное регулирование).
