Главная › Вентиляция › Монтаж вентиляции

Монтаж вентиляции – это процесс сборки, установки вентиляционных конструкций и механизмов, который должен быть не только качественно произведенным, но и соответствующим определенным требованиям и нормам СНиП и СН.

Прайс-лист на монтаж вентиляции

Наименование услуги	Ед. измерения	Цена в рублях

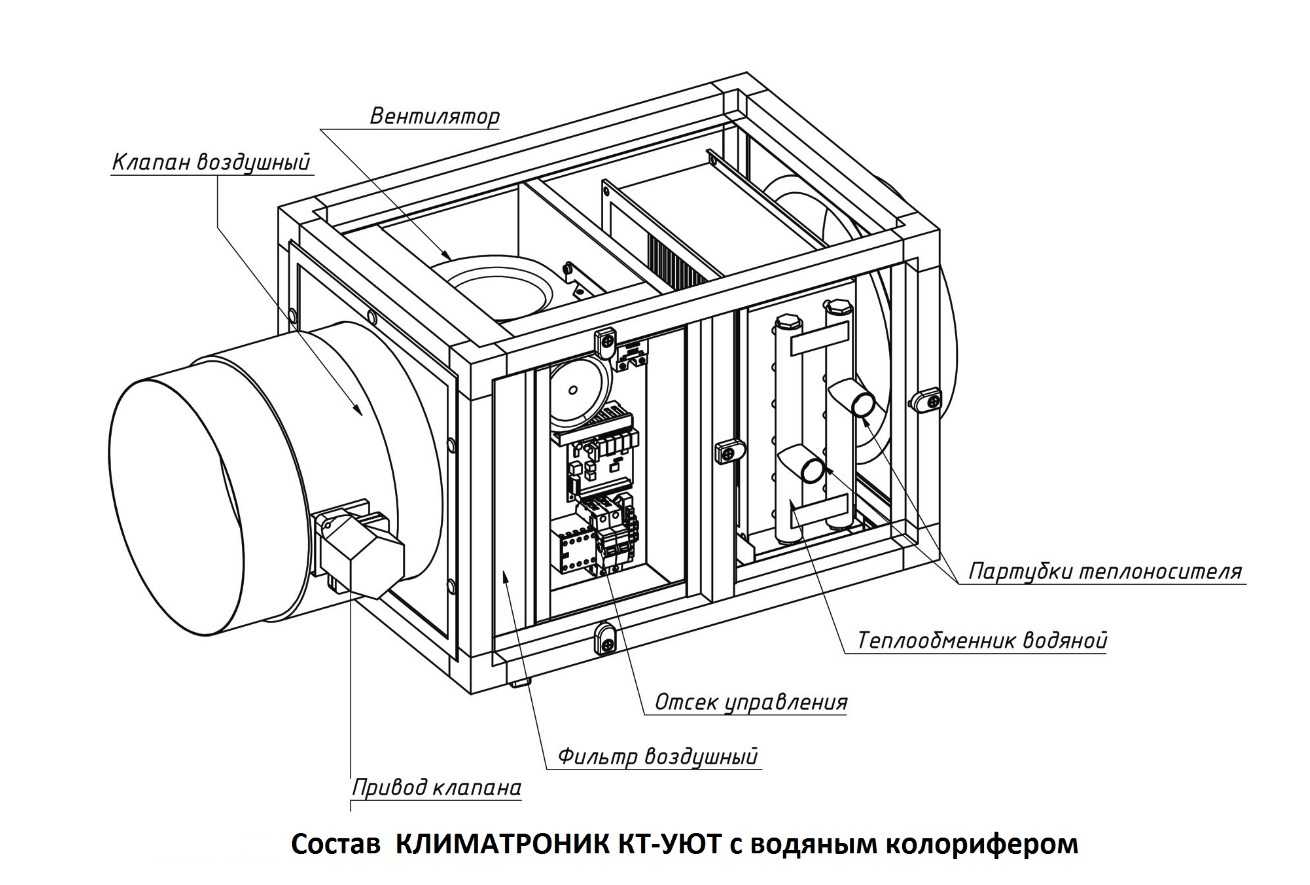

Монтаж приточной установки производительностью до 300 м³	1	13000
Монтаж приточной установки производительностью до 700 м³	1	18000
Монтаж приточной установки производительностью до 1500 м³	1	23000
Монтаж приточной установки производительностью до 2000 м3	1	27000
Монтаж приточной установки производительностью свыше 2000 м³	1	36000
Монтаж канального вентилятора производительностью 100-500 м³/ч	1	4500
Монтаж Канального вентилятора производительностью до 1000 м³/ч	1	9000
Монтаж Канального вентилятора производительностью от 1500 до 10000 м³/ч	1	13000
Монтаж Канального вентилятора производительностью от 10000 до 50000 м³/ч	1	18000
Монтаж Радиального вентилятора	1	2500
Монтаж Крышного вентилятора	1	3500
Монтаж бытового настенного вентилятора в вентиляционную шахту без прокладки кабеля электропитания	1	680
АВТОМАТИКА	Количество	Цена в рублях
Монтаж щита автоматики	1	7100
Установка привода воздушной заслонки	1	1800
Монтаж узла обвязки	1	450
Подключение узла обвязки к теплоснажению	1	2700
Монтаж пластинчатого рекуператора	1	2700
Монтаж роторного рекуператора	1	4500
Диффузоры, Адаптеры, Клапаны	Количество	Цена в рублях
Монтаж камеры статического давления (адаптера)	1	250
Монтаж диффузора круглого сечения	1	250
Монтаж воздушного клапана	1	300
Монтаж дроссель-клапана	1	300
Монтаж огнесдерживающего клапана с покрытием	1	5 500
Монтаж шумоглушителя до 2500 м³	1	13
Воздуховоды	Количество	Цена в рублях
Монтаж гибкого воздуховода	м²	270
Монтаж прямоугольного воздуховода	м²	450
Монтаж круглого воздуховода D=100мм.	п.м.	130
Монтаж круглого воздуховода D=125мм.	п.м.	180
Монтаж круглого воздуховода D=160мм.	п.м.	270
Монтаж круглого воздуховода D=200мм.	п.м.	350
Монтаж круглого воздуховода D=250мм	п.м.	450
Монтаж круглого воздуховода D=315мм.	п.м.	550
Демонтаж прямоугольного воздуховода	м²	230
Демонтаж круглого воздуховода D=250мм.	п.м.	230
Демонтаж круглого воздуховода D=160мм.	п.м.	100
Решетки	Количество	Цена в рублях
Монтаж решетки S до 0,09 м²	1	350
Монтаж решетки S от 0,09 м² до 0,36 м²	1	450
Монтаж решетки S от 0,36 м² до 1 м²	1	720
Монтаж решетки S свыше 1 м²	1	900

Для того чтобы в помещении микроклимат всегда был в идеальном состоянии, необходимо уделить внимание созданию эффективной вентиляционной системе.

 Монтажные работы, при этом, являются одними из самых ответственных этапов.

Наши специалисты производят весь комплекс монтажных работ на объектах различного назначения:

• Общественно-культурные здания (театры, клубы, музеи, кинозалы, развлекательные центры…)
• Административные здания (бизнес-центры, офисы…)
• Промышленные, производственные и складские здания (заводы, логистические центры, цеха, склады)
• Детские, дошкольные учреждения, школы, профессиональные училища, ВУЗыСерверные, радиостанции, телецентры и другие объекты специального назначения
• «Чистые помещения» (предприятия медицины, фармакологии, электронной промышленности)
• Торговые центры, гипермаркеты и магазины
• Предприятия индустрии питания (рестораны, кафе, бары, кондитерские…)
• Жилые здания, элитное жилье, квартиры, коттеджи, загородные дома, пентхаусы, таунхаусы
• Спортивные учреждения, SPA- и фитнес-центры, плавательные бассейны, бани
• Санатории, больницы, пансионаты, дома отдыха
• Автостоянки, автосервисы, АЗС.

Профессиональный монтаж вентиляции представляет собой целый комплекс услуг по его устройству, заключающийся:

• в выборе оптимального варианта вентиляции для конкретного здания;
• в расчете величины воздухообмена необходимого для эффективной работы систем;
• в «умном» проектировании, учитывающем архитектурные особенности здания;
• в качественном монтаже вентиляционных систем;
• в аккуратном демонтаже в случае необходимости;
• в добросовестном гарантийном и послегарантийном сервисном обслуживании.

Только грамотный монтаж вентиляционных систем гарантирует любому помещению создание той здоровой атмосферы и очищенной воздушной среды, которая оптимально соответствует необходимым гигиеническим нормам.

Доверять монтаж следует специалистам, которые знают, как требуется располагать оборудование и вентиляционные отверстия, а также как оптимизировать маршрутизацию воздухоотводов, чтобы находящиеся в здании люди в любое время года могли наслаждаться комфортными условиями.

Основные монтажные работы

Перечень монтажных работ

Монтаж приточных установок производительностью от 300 м3/ч.

Монтаж приточных установок производительностью от 700 м3/ч.

Монтаж приточных установок производительностью от 1500 м3/ч.

Монтаж приточных установок производительностью от 2000 м3/ч.

Монтаж канального вентилятора производительностью от 100-500 м3/ч.

Монтаж крышного вентилятора

Монтаж радиального вентилятора

Монтаж огнезадерживающего клапана с покрытием

Установка привода воздушной заслонки

Монтаж воздушного электронагревателя

Монтаж водяного нагревателя

Монтаж автоматики

Общестроительные работы

Изготовление отверстий d=100-350 мм. кирпич за 10 см.

Прокладка жестких воздуховодов 1 м./кв.

Установка в окно бытового вентилятора в двойной раме, с заменой стекла на оргстекло и термоизоляцией стекла

Установка бытового настенного вентилятора в вентиляционную шахту

Дополнительные монтажные работы

Экспертиза, обследование смонтированных систем

Установка козырька над вентиляционным оборудованием

Штробление стен под электрокабель

Дополнительный электрокабель (в коробе/без)

Высотные работы

Автовышка, высота до 16 м.

Подъем оборудования (свыше 2-го этажа)

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций.

На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

• что техническое задание разработано;
• проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
• все основные и межкомнатные стены, межэтажные перекрытия установлены;
• готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
• установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
• выполнены все воздушные отверстия и каналы, заложенные в проекте;
• присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
• в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
• стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

• продольные швы должны располагаться вверх;
• крепления на болтах необходимо затягивать до максимального предела;
• вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
• крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
• крепежные элементы обязаны иметь виброизоляцию;
• жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
• фильтры натягиваются ровно, исключая провисание;
• электромоторы следует максимально точно подгонять к вентиляторам;
• вращение крыльев должно быть свободным;
• вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
• при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа систем вентиляции

• Монтаж вентиляционных систем начинают сразу после утверждения проекта и согласования временных сроков.
• Временной график предусматривает необходимую последовательность действий, начиная с поставки требуемых материалов и завершая осуществлением монтажа вентиляции.
• После установления необходимых опорных конструкций производят монтаж сети воздухоотводов и звукоизоляции. При этом воздухоотводы, по которым распределяется приточный воздух, прокладываются в технических коробах, декоративных элементах и за подвесными потолками.
• На следующем этапе устанавливается автоматическое оборудование, облегчающее управление системами вентиляции и включающее в себя рекуператоры, фильтры, разные виды вентиляторов, шумоглушители и многое другое.
• Завершив монтаж, можно приступать к пусковым работам, во время которых система проходит испытание в различных режимах с целью выявления возможных неполадок для последующей коррекции настроек.



Убедившись, что система успешно справляется с циркуляцией и очищением воздуха, процесс монтажа завершают подписанием акта о приеме работ. В случае необходимости с жильцами или персоналом объекта проводят краткий, обучающий курс по безопасной эксплуатации системы и ее автоматики.

По желанию клиентов осуществляется услуга сервисного контроля, которая может исполняться, как на основе разового договора, так и на основе длительного сотрудничества.​

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приложить файлы

Отправить заявку

Монтаж вентиляции. Проектирование систем вентиляции. ВентДизайн.

ООО «ВентДизайн» выполнит проектирование и монтаж вентиляции профессионально и быстро!

Звоните: (812) 642 13 47.



В современном мире комфорта мало кто сомневается в необходимости организации систем вентиляции, касается это производственных помещений или квартиры.



Компания ООО «ВентДизайн» предлагает любой тип вентиляционного оборудования и комплектующих от ведущих мировых производителей. По желанию Заказчика можно установить как приточно-вытяжную систему с рекуперацией тепла, так и канальную сборку любой производительности.



Выполним проектирование и монтаж вентиляции по направлениям:



Вентиляция дома

Вентиляция квартиры

Вентиляция коттеджа

Вентиляция офиса

Вентиляция бассейна

Вентиляция ресторана, кафе




Услуги монтажного отдела ООО «Вентдизайн»:





С примерами наших работ можно ознакомиться здесь. ..



Вас порадуют  наши цены на монтаж вентиляции!




Звоните: (812) 642 13 47.  Наши специалисты проконсультируют Вас.

Выезд инженера ― бесплатно!

 Назад. Монтаж вентиляци.

Обзор основных систем вентиляции

На сегодняшний день энерго-эффективные дома – как строящиеся, так и существующие – требуют установку механических систем вентиляции для создания комфортного климата. Существуют четыре основные системы механической вентиляции дома – вытяжная, приточная, приточно-вытяжная и рекуперативная.

Ниже можно ознакомиться с приемуществами и недостатками основных вентиляционных систем:

Система вентиляции	Приемущества	Недостатки
Вытяжная	Относительная простота и дешевизна установки Хорошо работает в холодных климатических условиях Может притянуть загрязнения в жилые помещения Не подходит для влажного климата Частично зависит от утечек воздуха Может повысить стоимость обогрева и охлаждения помещения Может привести к ухудшению работы приборов с открытым огнём (плиты, духовки)	Может притянуть загрязнения в жилые помещения Не подходит для влажного климата Частично зависит от утечек воздуха Может повысить стоимость обогрева и охлаждения помещения Может привести к ухудшению работы приборов с открытым огнём (плиты, духовки
Приточная	Относительная простота и дешевизна установки Легче управляется чем вытяжная система вентиляции Минимизирует загрязнения в окружающем жизненном пространстве Предотвращает угасание приборов с открытым огнём Позволяет фильтровать пыльцу и убрать пыль в подаваемом воздухе Позволяет уменьшать влажность подаваемого воздуха Хорошо работает в жарком или смешанном климате	Может привести к проблемам с влажностью в холодном климате Иногда не справляется с осушением наружного воздуха Может повысить стоимость обогрева и охлаждения помещения Может потребовать перемешивания внутреннего и наружного воздуха для избегания сквозняков в холодную погоду
Приточно-вытяжная	Подходит для любого климата Стоимость установки и эксплуатации выше, чем у приточных или вытяжных систем вентиляции Может повысить стоимость обогрева и охлаждения помещения	Стоимость установки и эксплуатации выше, чем у приточных или вытяжных систем вентиляции Может повысить стоимость обогрева и охлаждения помещения
Рекуперативная	Уменьшает расходы на обогрев и охлаждение помещения Доступна в любом конструктивном исполнении: вертикальном, горизонтальном, потолочном Экономически эффективна для климата с жарким летом и холодной зимой и высокой стоимостью топлива.	Стоимость установки выше, чем у остальных систем вентиляции Может быть неэкономичной в условиях мягкого климата Требует защиты от холода и образования льда для холодных климатических условий Требует более частого обслуживания, чем другие системы вентиляции


 Назад. Монтаж вентиляци.




  Вытяжные системы вентиляции



Вытяжные системы вентиляции работают, создавая разряжение воздуха в доме. Система вытягивает воздух из дома, в то время как наружный воздух просачивается через щели, неплотности в доме, а также через вентиляционные отверстия и механические вентиляторы.



Вытяжные системы вентиляции наиболее подходят для холодного климата. Во влажном и жарком климате разряжение воздуха внутренних помещений приводит к притоку влажности в полости стен здания, вызывая конденсацию и дальнейшее повреждение конструкции.



Вытяжные системы вентиляции относительно просты и дешевы в установке. Обычно, вытяжная система вентиляции состоит из одного вентилятора, соединённого с центральным вытяжным воздуховодом. Лучшее решение – соединить вентилятор с несколькими помещениями, предпочтительно с такими, где образуются загрязнители воздуха, например, ванными. В дополнение, необходимо наличие вентиляционных отверстий в стенах и окнах других помещений для притока свежего воздуха, т.к. естественного притока через щели и неплотности может оказаться недостаточно. Вентиляционные отверстия, в сою очередь, могут потребовать большей разницы в давлении, чем создаваемая центральным вентилятором.



Недостаток вытяжных систем вентиляции: вместе со свежим воздухом в помещение могут попадать такие загрязнители воздуха, как:



• Плесень из подвала
• Пыль с чердака
• Выхлопные газы из пристроенного гаража
• Продукты горения печей, каминов, плит, духовок



Эти загрязнители вызывают наибольшие опасения, когда одновременно с центральной вытяжной вентиляцией работают вытяжные вентиляторы в ванной, осушители одежды (также приводящие к разряжению внутреннего воздуха. )



Вытяжная вентиляция также повышает стоимость обогрева или охлаждения дома, по сравнению с рекуперативными системами вентиляции.

Назад. Монтаж вентиляци.



Приточные системы вентиляции



Приточные системы вентиляции используют вентилятор для подачи свежего воздуха, но как следствие, повышается давление внутри дома, при этом воздух выходит из дома через щели, неплотности, вентиляторы и воздуховоды, а также через вентиляционные отверстия (при наличии таковых).



Подобно вытяжной вентиляции, приточная вентиляция относительно проста и недорога в установке. Типичная приточная система вентиляции представляет собой вентилятор и систему воздуховодов, которые нагоняют свежий воздух в обычно одно, — но, предпочтительно, в несколько наиболее обитаемых, помещений   (спальни, гостиные). Подобная система может включать регулируемое окно или стенную вентиляцию в других комнатах.



Приточные системы вентиляции позволяют лучше контролировать воздух, чем вытяжные системы вентиляции. Повышая давление воздуха в доме, приточная система вентиляции минимизирует наружные загрязнители в жилом пространстве и предотвращает потери тяги у каминов, печей, духовок и прочих приборов открытого огня. Приточная система вентиляции также позволяет организовать очистку приточного воздуха от пыли, пыльцы и избыточной влажности.



Приточные системы вентиляции демонстрируют лучшие показатели в жарком и смешанном климате. Так как в основе действия этих систем лежит повышение внутреннего давления в помещении, их эксплуатация в холодном климате может привести к проблемам с сыростью. Зимой, приточная система вентиляции заставляет тёплый внутренний воздух просачиваться сквозь неплотности и щели экстерьера стен и потолка. Если внутренний воздух достаточно влажный, он может конденсироваться на чердаке или холодных наружных частях стен, приводя к плесени и гниению.



Подобно вытяжным системам вентиляции, приточные системы не удаляют влагу из приточного воздуха, что может привести к увеличению эксплуатационных расходов на обогрев или охлаждение дома, по сравнению с рекуперативными системами вентиляции. Поскольку воздух подаётся в разные помещения дома, то перед подачей может возникнуть потребность в его перемешивании с внутренним воздухом во избежание сквозняков. Другое решение – канальный нагреватель, но, он, в свою очередь, повышает конечную стоимость системы.

 Назад. Монтаж вентиляци.

Приточно-вытяжные системы вентиляции



 При правильной установке приточно-вытяжные системы вентиляции не изменяют давление внутри дома. Объём подаваемого свежего воздуха из окружающего пространства примерно равен объёму вытяжного внутреннего загрязнённого воздуха. Обычно приточно-вытяжная система вентиляции состоит из двух вентиляторов и двух систем воздуховодов. Приток свежего воздуха и вытяжка загрязнённого могут быть реализованы в каждом помещении, но типичные приточно-вытяжные системы вентиляции реализуются по следующей схеме: свежий воздух подаётся в наиболее обитаемые помещения (спальни, гостиные), вытяжка же организуется в помещениях, производящих наибольший объём загрязнений: (кухни, ванные, постирочные).
Некоторые решения используют одноточечную вытяжку. Так как приточно-вытяжные системы вентиляции подают непосредственно окружающий воздух, необходимо применять фильтрационные системы для его очистки от пыльцы и пыли.



Приточно-вытяжные системы вентиляции подходят для реализации в любых климатических условиях. Ввиду применения двух вентиляторов и двух систем воздуховодов, приточно-вытяжная вентиляция дороже при установке и эксплуатации, в отличие от приточной и вытяжной вентиляции.



Подобно приточной и вытяжной вентиляции, приточно-вытяжная вентиляция не удаляет влагу из воздуха, перед тем как он попадает в дом. Поэтому, она может потребовать установки дополнительных систем нагрева и охлаждения, что повышает конечную стоимость, в отличие от рекуперативных систем вентиляции. Также как и для приточных систем, может возникнуть необходимость смешивания внутреннего и наружного воздуха перед подачей в помещения для предотвращения сквозняков в зимний период.


 Назад. Монтаж вентиляци.

 Рекуперативные системы вентиляции


  Рекуперативные системы вентиляции позволяют максимально контролировать процесс вентиляции дома при минимальных потерях энергии. Они уменьшают стоимость обогрева вентилируемого воздуха зимой за счёт передачи тепла от вытяжного воздуха к подаваемому холодному воздуху. Летом, внутренний вытяжной воздух охлаждает тёплый приточный воздух, понижая стоимость охлаждения.


Рекуперативные системы вентиляции включают в себя теплообменник, один или несколько вентиляторов для прокачки воздуха через систему, воздуховоды и систему управления. Предлагаются в небольшом настенном исполнении, оконном исполнении, но большинство систем – центральные, с собственной системой воздуховодов.

Большинство рекуперативных систем вентиляции позволяют сохранить от 70 до 80 % энергии вытяжного воздуха и передать эту энергию приточному воздуху. Однако, они наиболее эффективны для климатических условий с экстремальными зимами и летами, в местах с дорогими энергоносителями. В мягком климате, стоимость дополнительного электричества, потребляемого вентиляторами системы, может превосходить экономию от отсутствия систем охлаждения входящего воздуха.

Рекуперативные системы вентиляции более дороги в установке в отличие от остальных систем. Чаще всего простота – ключевой фактор экономичной установки оборудования. Для экономии на стоимости установки, многие системы пытаются установить на существующие воздуховоды. Комплексные системы не только более затратные при установке, но и дорого обходятся в эксплуатации, так как требуют более интенсивного обслуживания и потребляют больше электроэнергии. Для большинства домов попытки сохранить энергию вытяжного воздуха, вероятно, обойдутся дополнительными затратами. К тому же, рекуперативные системы вентиляции до сих пор ещё не столь популярны и не так много специалистов, обладающих достаточным опытом для их монтажа.

Чаще всего, в ванных и наиболее обитаемых помещениях устанавливаются приточный и вытяжной воздуховоды, протяжённость и кривизна которых должны быть минимизированы. Необходим корректный размер воздуховодов для минимизации потерь давления в системе и, следовательно, повышения производительности. В необогреваемых помещениях располагают изолированные воздуховоды, сочленения тщательно герметизируют.

Кроме того, рекуперативные системы вентиляции, эксплуатирующие в холодном климате, снабжаются системами предотвращения замерзания и обледенения, т.к. очень холодный приточный воздух может привести к обледенению теплообменника и вывести его из строя. Ледяные наросты также понижают эффективность вентиляции.


Рекуперативные системы вентиляции значительно более нуждаются в обслуживании, по сравнению с системами вентиляции других типов. Они требуют регулярной очистки для предотвращения ухудшения коэффициента эффективности вентиляции и рекуперации, а также для предотвращения образования плесени и бактерий на поверхности теплообменника.


Если у Вас остались вопросы, Вы можете позвонить нам:
(812) 642 13 47.
или заполнить форму ниже и мы свяжемся с Вами.




Ваш вопрос, отзыв или пожелание:


Адрес для получения ответа:


Ответ магазина поступит на указанный e-mail.

Назад. Монтаж вентиляци.




Honeywell Home Y8150 Система приточной вентиляции, W8150 Руководство пользователя по притоку свежего воздуха

Y8150 Система вентиляции свежего воздуха, W8150 Управление вентиляцией приточного воздуха

ДАННЫЕ О ПРОДУКТЕ

ПРИЛОЖЕНИЕ

Система вентиляции свежего воздуха Y8150, система управления вентиляцией свежего воздуха W8150 обеспечивают приток свежего воздуха в дом. Система управления управляет заслонкой забора свежего воздуха и, при необходимости, активирует главный вентилятор HVAC для эффективного соответствия скорости вентиляции ASHRAE.

ХАРАКТЕРИСТИКИ

• Разработан в соответствии с местными нормами и стандартами по вентиляции, включая стандарт ASHRAE 62. 2-2010 «Вентиляция и приемлемое качество воздуха в помещениях в малоэтажных жилых домах».
• Микроконтроллер оптимизирует график подачи воздуха для эффективного использования нормального времени работы ОВКВ.
• Простые в использовании ручки ввода позволяют настраивать вентиляцию для каждой установки.
• Тестовый режим, включающий немедленную обратную связь с установщиком для подтверждения того, что требования к подаче воздуха выбранного стандарта вентиляции выполняются.
• Экономичная приточная вентиляция; работает с системой принудительной вентиляции.
• Может использоваться с другим оборудованием, таким как HRV/ERV, для сбалансированной вентиляции.
• Светодиод для индикации того, открыта или закрыта заслонка.
• Портал для просмотра положения заслонки.
ВАЖНО Прочтите эти инструкции и сохраните их в своих записях.

ХАРАКТЕРИСТИКИ

Y8150 включает в себя:

W8150A Управление вентиляцией приточного воздуха. EARD6TZ Демпфер свежего воздуха. Трансформатор АТ120Б. Монтажная фурнитура для управления. Информационная табличка домовладельца.

W8150 включает в себя:

W8150 Регулятор вентиляции свежего воздуха. Монтажная фурнитура для управления. Информационная табличка домовладельца.

Управление (W8150A):

Электропитание: 20–30 В переменного тока, 60 Гц. Потребляемая мощность: 3,5 ВА при 24 В переменного тока. Нагрузка вентилятора термостата: 10 мА резистивная при 24 В переменного тока. Тепловая нагрузка термостата: 10 мА резистивная при 24 В переменного тока. Удаленные клеммы: 10 мА резистивная при 24 В переменного тока. Контакты реле: Вентилятор: 1,5 А при полной нагрузке, 7,5 А с заблокированным ротором при 24 В переменного тока. Демпфер: 0,6 А индуктивный, 3,1 А заблокированный ротор при 24 В переменного тока Вспомогательный: 0,5 А индуктивный, 2,5 А заблокированный ротор при 24 В переменного тока

Демпфер (EARD6TZ): 24 В переменного тока, 12 ВА, 60 Гц.

Принцип работы: Открытие силой, закрытие пружиной. Диаметр: 6 дюймов.

Трансформатор (AT120):

Вход: 120 В переменного тока. Выход: 27 В переменного тока при разомкнутой цепи, 24 В переменного тока при полной нагрузке при 20 ВА. Крепление: на ножках.

Температура: от -20 °F до 160 °F (от -29 °C до 71 °C). Влажность: От 5 до 90 % относительной влажности, без конденсации. Диапазоны настройки входа:

Спальни: 2-5. Площадь: 1000-4600 кв.м. Вентиляционный воздушный поток: 40-160 кубических футов в минуту.

Разрешение комбинированной настройки: ±12% от ASHRAE 62.22010, рекомендованная вентиляция для настройки одной системы. AT120B Сертификаты: Признанный компонент UL: класс 2, файл № 14881. Расположение: устройство может быть установлено в некондиционируемом помещении. При работе с несколькими системами HVAC можно установить несколько устройств. Размеры: См. габаритные схемы устройства. W8150 КРАТКОЕ РУКОВОДСТВО

№	Имя	Описание	Функция
1	ГФ	Вентилятор оборудования	Позволяет W8150 пропускать вызовы термостата и, при необходимости, включать системный вентилятор для вентиляции. Это должно быть единственное соединение с G на оборудовании HVAC.
2	Рк	Питание системы охлаждения 24 В переменного тока	Подает питание на терминал GF для работы системного вентилятора, когда это необходимо.
3	Копия	Общая система охлаждения 24 В переменного тока	Позволяет W8150 отслеживать, когда на системный вентилятор подается питание.
4	Ч	Общая система отопления 24 В переменного тока	Позволяет W8150 контролировать запросы на нагрев термостата, когда на W подается питание.
5	Вт	Отопление	Позволяет W8150 отслеживать, когда нагрев включен.
6	ГТ	Термостат (или другой управления) клемма вентилятора	Позволяет W8150 отслеживать, когда на ГТ подается питание. Все внешнее оборудование, управляющее системным вентилятором, должно быть подключено к этому разъему.
7	Переключатель	Вкл. (оптимальная вентиляция) Блокировка Выкл. (только дистанционно)	Вкл (оптимальная вентиляция) — W8150 вентилирует в соответствии с настройками управления. Переопределение — W8150 постоянно запускает вентиляцию. Выкл. (только удаленный) — W815O обеспечивает вентиляцию только при удаленном вызове.
8	Свет	Зеленый	Указывает, что устройство включено и работает нормально. Используется в тестовом режиме, чтобы сообщить, соответствуют ли настройки шкалы выбранному стандарту.
9	Свет	Красный	Это указывает на то, что устройство работает неправильно. Используется в тестовом режиме для подачи сигнала, если настройки циферблата не соответствуют выбранному стандарту.
10	ДИП1	Ограничение вентиляции	Выберите между 60 % (по умолчанию) и 100 % максимального времени работы вентилятора, разрешенного W815O для вентиляции.
11	ДИП2	Вентиляционный стандарт	Выберите между стандартами вентиляции ASH RAE 62.2 (по умолчанию) и 62-1999.
12	СПАЛЬНИ	Количество спален	Используется для расчета необходимой вентиляции.
13	ПЛОЩАДЬ (КВ.ФУТ)	Площадь кондиционируемых помещений	Используется для расчета необходимой вентиляции.
14	ВЕНТИЛЯЦИОННЫЙ ПОТОК ВОЗДУХА (CFM)	Скорость подачи воздуха через воздуховод свежего воздуха	Используется для расчета необходимой вентиляции.
15	Тест	Кнопка проверки	W8150 проверяет настройки шкалы и переключателя, активирует вентиляцию на срок до трех минут и предоставляет обратную связь для подтверждения соответствия выбранному стандарту.

16	ДИСТАНЦИОННЫЙ	Дистанционный переключатель (две клеммы)	Контакты с питанием 24 В переменного тока позволяют замыкать удаленный переключатель для вызова вентиляции.
17	ВСПОМОГАТЕЛЬНЫЙ	Вспомогательный (два контакта)	Сухие контакты 24 В переменного тока позволяют W8150 управлять вспомогательным устройством, таким как вытяжной вентилятор или HRV/ERV, с запросом на вентиляцию.
18	ДЕМПФЕР	Демпфер (две клеммы)	Контакты с питанием 24 В переменного тока управляют заслонками приточного воздуха.
19	XFMR C	Общий блок управления вентиляцией 24 В переменного тока	Подает питание на W815O и демпфер от прилагаемого трансформатора.
20	XFMR R	Питание управления вентиляцией 24 В перем. тока	Подает питание на W815O и демпфер от прилагаемого трансформатора.

УСТАНОВКА

Воздуховод свежего воздуха и заслонка должны быть установлены между наружной стороной и обратной стороной оборудования HVAC. Блок управления W8150 будет установлен рядом с системой HVAC и подключен между термостатом и блоком управления вентилятором.

Вам понадобится…
• W8150 Управление вентиляцией приточного воздуха.
• демпфер.
• трансформатор.
• изолированные воздуховоды.
• козырек от непогоды.
• стартовый воротник.
• доступ к источнику питания 120 В переменного тока.
• измеритель расхода воздуха. СОВЕТЫ: ​​
• Для соответствия требованиям ASHRAE 62.2-2010 в системе должен быть установлен как минимум фильтр MERV 6.
• В холодном климате рекомендуется приточно-вытяжная вентиляция. Можно использовать вытяжной вентилятор или вентилятор с рекуперацией тепла.
• Во влажном климате может потребоваться дополнительное оборудование для осушения.
Выбор места… При выборе мест для оборудования, соединений воздуховодов и забора свежего воздуха обязательно ознакомьтесь с местными нормами и правилами.

Устройство Номер	Компонент	Местоположение
1	Забор свежего воздуха	Устанавливайте вдали от известных источников загрязняющих веществ, таких как автомобильные выхлопы, выхлопные газы осушителей или дым из дымохода.
2	Канал свежего воздуха	Установите между защитным кожухом и перед фильтром оборудования и за любым датчиком, установленным в воздуховоде.
3	Демпфер	Установите заслонку в воздуховод приточного воздуха, где это удобно. При необходимости установите вентилятор с рекуперацией тепла.
4	Управление	Расположение элемента управления для удобного доступа и легкой прокладки проводов.
5	Трансформатор	Расположение было удобным для подключения к сети.
6	Фильтр	Установите фильтр после впуска свежего воздуха.

Установка заслонки свежего воздуха, воздуховода и управления…
1. Отключите питание от системы HVAC.
2. Установите защитный кожух, воздуховод и заслонку в соответствии с местными правилами. Убедитесь, что все швы воздуховодов и изоляции плотно загерметизированы.
3. Установите трансформатор и блок управления.
СОВЕТЫ:
• Как правило, воздуховоды большего размера обеспечивают больший поток воздуха, минимизируют дополнительное время работы вентилятора и могут потребоваться в больших домах.
• Установка заслонки непосредственно на возвратный воздуховод может быть удобной для поддержки заслонки и уменьшения воздуховода.
• Подключение свежего воздуха должно быть после датчиков (таких как гигростат) в камере рециркуляционного воздуха.
Проводка управления… ОСТОРОЖНО Опасность поражения электрическим током. Может привести к травме или повреждению оборудования. Перед началом установки отключите питание всех систем.
1. Провод управления. См. электрические схемы на рис. 1-10, указанные ниже. Вся проводка должна соответствовать местным нормам, постановлениям и правилам.
2. Повторно подайте питание на систему и управление.
КОНЧИК:
• Блок управления позволяет прокладывать провода через боковые прорези и нижние отверстия.

Схемы подключения системы	Рис. №	Страница №
Один трансформатор, обычный	1	10
Двойной трансформатор, обычный	2	10
Многоступенчатый, обычный	3	10
Тепловой насос без аварийного источника тепла	4	10
Тепловой насос с аварийным нагревом	5	11

Схемы подключения аксессуаров	Рис. №	Номер страницы
Проводка с дистанционным выключателем/таймером	7	11
Подключение к HRV/ERV	8	11
Электропроводка вытяжного вентилятора	9	11
Подключение вентилятора парового увлажнителя	10	12

Измерение расхода воздуха…
1. Убедитесь, что все воздушные фильтры системы HVAC чистые и установлены.
2. Кнопка проверки нажатия: • Система управления открывает заслонку и включает вентилятор HVAC на три минуты. • Мигает красный или зеленый индикатор; Теперь вы можете измерить расход воздуха.
3. Следуйте инструкциям прибора для измерения расхода воздуха.
СОВЕТЫ:
• Вы можете выйти из тестового режима в любой момент, повторно нажав кнопку тестирования.
• См. Таблицу преобразования (расположенную после электрических схем) для быстрого преобразования области и настройки воздушного потока.
• Для дальнейшего использования запишите поток воздуха на внутренней стороне крышки устройства.
• Трубки Пито и станции измерения расхода воздуха являются широко используемыми устройствами измерения расхода воздуха.
О настройках управления… Настройки набора номера Эти настройки позволяют установщику настроить управление в соответствии с требованиями вентиляции дома. Стандарт вентиляции Строительные нормы везде разные. W8150 Управление вентиляцией можно настроить для работы на основе:
• АШРАЕ 62.2.
• АШРАЭ 62-1999 СОВЕТ:
• Чтобы правильно установить и настроить систему вентиляции, необходимо четкое понимание местных норм и правил. Как правило, рекомендуется метод управления ASHRAE 62.2, который соответствует многим существующим местным нормам.

Код/Стандарт	Настройка
Общие требования к вентиляции	АШРАЕ 62. 2
Энергетический кодекс штата Вашингтон	АШРАЕ 62.2
Строительные нормы Канады*	АШРАЕ 62.2
Энергетический кодекс Миннесоты	62-1999
2002 Международный жилой код	62-1999

*В Канаде для сбалансированной вентиляции может потребоваться блокирующее вытяжное оборудование. Предел вентиляции Этот параметр определяет максимальное количество времени, в течение которого вентилятор работает для вентиляции. Настройка управления…
1. Убедитесь, что питание включено.
2. Установите стандарт вентиляции на панели управления.
3. Установить циферблат спальни.
4. Установите шкалу площади (кв. фут).
5. Установите регулятор расхода воздуха (куб. фут/мин).
6. Нажмите тестовую кнопку и наблюдайте за индикаторами: Мигает зеленый индикатор. Настройки циферблата соответствуют выбранному стандарту. Красный индикатор мигает. Подается недостаточно свежего воздуха, чтобы соответствовать требованиям выбранного стандарта. Видеть Раздел устранения неполадок.
7. Запишите настройки на этикетке внутри крышки, как показано на схеме.
СОВЕТЫ:
• Система управления вентиляцией считывает новую настройку диска, только когда нажимается тестовая кнопка или отключается питание. Чтобы убедиться, что настройки циферблата прочитаны, нажмите кнопку проверки после внесения любых изменений.
• Для домов с одной спальней установите количество спален на 2 (это может привести к усилению вентиляции по сравнению с минимально необходимым).
• Для домов с более чем пятью спальнями и только с одной системой вентиляции установите число спален на 5 (это может привести к недостаточной вентиляции по сравнению с минимально необходимой).
• Для кондиционированных квадратных футов установите площадь (кв. футы) до ближайшего значения.
• Для расхода воздуха установите регулятор расхода воздуха (куб. фут/мин) на ближайшее значение.
• Сводчатые потолки не нужно учитывать при настройке этого элемента управления.
• Для домов с несколькими системами: Resideo рекомендует контролировать вентиляцию и приток свежего воздуха для каждой системы. Измеряйте поток вентиляционного воздуха для каждой системы отдельно. Дополнительные сведения см. в разделе «Пример настройки нескольких систем».

КАССА

В этом разделе убедитесь, что система вентиляции работает правильно.
1. На термостате установите Вентилятор в положение Авто, а Системный переключатель в положение Выкл.
2. Установите все дистанционные переключатели по всему дому в положение «Выкл.».
3. На W8150 установите переключатель управления в положение Off (только дистанционно).
4. Нажмите и удерживайте кнопку Test в течение двух секунд, чтобы войти в тестовый режим: • Индикатор на панели управления начинает мигать. • Включается вентилятор системы HVAC. • Заслонка перемещается в открытое положение.
5. Нажмите кнопку «Тест» еще раз, чтобы выйти из режима тестирования: • Индикаторы на панели управления не горят. • Вентилятор системы HVAC выключается. • Заслонка возвращается в закрытое положение.
6. Возврат термостата, управления вентиляцией и пульт переключается на исходные настройки.
7. При необходимости см. раздел «Устранение неполадок». КОНЧИК: • W8150 Ventilation Control автоматически выходит из тестового режима через три минуты.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема	Возможная причина	Что делать
Мигает красным светом в тестовом режиме (Текущие настройки не соответствуют выбранным требованиям вентиляции)	Недостаточный поток воздуха	• Измерьте расход воздуха и проверьте настройку циферблата. • См. Проблема: Недостаточный поток воздуха.
	Настройка ограничения времени работы вентиляции	• Если устройство настроено на 60 %: установите управление вентиляцией на 100 % максимум по времени. Это позволяет вентилятору HVAC работать до 100% времени. Может быть предпочтительнее увеличить поток воздуха. • Если устройство настроено на 100%: Недостаточный поток воздуха через воздуховод свежего воздуха. • Вентиляция продолжает работать в соответствии с настройками, но выбранные стандарты могут не соблюдаться.
Мигает красным при нормальной работе	Низкое напряжение	•Проверьте напряжение трансформатора не менее 20 В переменного тока. Если напряжение в норме, замените W8150 Управляющее напряжение не в норме, отсоедините соединения заслонки и дистанционного переключателя и проверьте еще раз. Если напряжение не возвращается как минимум к 20 В переменного тока, замените трансформатор.
Не горит индикатор управления вентиляцией, когда переключатель установлен в положение: •На • Переопределение выкл./ •Remote Only и удаленный переключатель включен.	Нет питания для управления	• Проверьте подачу 24 В на клеммы R и C блока управления вентиляцией. • Проверьте соединения проводки в соответствии с соответствующей схемой системы и при необходимости замените трансформатор.
	Неисправность устройства	•Выключите питание для управления на десять секунд и повторите проверку. Если управление не восстанавливается, замените управление вентиляцией.
Вентилятор HVAC не включается после нажатия кнопки Test.	Проводка	•Проверьте соединения проводки согласно соответствующей схеме системы.
	В системе HVAC нет питания	•Восстановить питание системы HVAC.

Вентилятор HVAC работает все время	Устройство настроено на переопределение	• Переведите переключатель в положение «Вкл.», чтобы включить автоматическую работу.
	Дистанционный переключатель включен	• Установите дистанционный переключатель в нужное положение.
	Термостат Переключатель вентилятора в положении One	•Нормальная работа.
	Система HVAC работает для удовлетворения потребностей в нагреве или охлаждении.	•Нормальная работа.
	Предел вентиляции установлен на 100% предела вентиляции.	•Установить ограничение вентиляции на 60%. Система управления может не соответствовать рекомендуемым требованиям к вентиляции. • Увеличьте поток вентиляционного воздуха через воздуховод свежего воздуха и отрегулируйте настройки.
	Низкий расход вентиляционного воздуха.	• См. Проблема: Недостаточный поток воздуха.
•Заслонка не открывается во время проверки или •Заслонка не закрывается.	Неправильно подключен.	•Проверьте электрические соединения по соответствующей электрической схеме.
	Трансформаторный выход.	• Убедитесь, что на привод подается напряжение 24 В переменного тока.
	Неисправность двигателя привода заслонки или механическая неисправность.	•Вручную откройте заслонку и проверьте свободный ход; заслонка должна вернуться в закрытое положение, когда питание не подается. • Если заслонка двигается свободно, но не работает при подаче напряжения 24 В, замените привод заслонки. • Если заслонка не двигается свободно, замените заслонку свежего воздуха.
Охлаждающий компрессор включается, когда от термостата не поступает запрос на охлаждение.	Неправильно подключен.	•Проверьте соединения проводки согласно соответствующей схеме системы. •Может потребоваться изолирующее реле, когда приборы подключены к клеммам GT на блоке управления вентиляцией. (Например, см. схему подключения вентилятора к паровому увлажнителю.)
Недостаточный поток воздуха	Размер препятствия или воздуховода	• Проверьте наличие препятствий в воздуховоде свежего воздуха и защитном кожухе. • Проверьте наличие перегибов в воздуховоде. • Убедитесь, что все ручные заслонки полностью открыты. • Убедитесь, что упоры на заслонке EARD позволяют ей полностью открыться. • Увеличьте размер воздуховода. • Добавьте дополнительный вентилятор к воздуховоду свежего воздуха. ПРИМЕЧАНИЕ. После внесения любых изменений в воздуховод повторите процедуру измерения воздуховода. проточная часть.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Обратитесь к Инструкции по установке термостата для получения информации об альтернативных обозначениях клемм.

Пример настройки нескольких систем Общие квадратные футы и спальни должны быть пропорционально разделены между элементами управления вентиляцией на основе квадратных футов, обслуживаемых каждой системой, независимо от того, где расположены спальни. Пример: 5000 кв. футов, шесть спален: Система 1:

• обслуживает 3200 кв. футов,
• две спальни.
• забор свежего воздуха измерялся на уровне 127 см.
Система 2:
• обслуживает 1800 кв. футов,
• четыре спальни
• забор свежего воздуха измерялся на уровне 98 см.
Установите W8150 для Системы 1:
• 3100 кв. футов,
• четыре спальни
• 130 куб. футов в минуту.
Установите W8150 для Системы 2:
• 1900 кв. футов,
• две спальни
• 100 куб. футов в минуту.

ТАБЛИЦА ПРЕОБРАЗОВАНИЯ

Площадь		Воздушный поток
кв. футов	м2	м3/мин	1 шт.
1000	93	40	19
1300	121	50	24
1600	149	60	28
1900	177	70	33
2200	204	80	38
2500	232	90	42
2800	260	100	47
3100	288	110	52
3400	316	120	57
3700	344	130	61
4000	372	140	66
4300	399	150	71
4600	427	160	76

Воздушный поток
м3/мин	6 дюймов. воздуховод (15,2 см)		7 дюймов. воздуховод (17,8 см)
	футов в минуту	мс	футов в минуту	мс
40	204	1,0	150	0,8
50	255	1.	187	1,0
60	306	2.	225	1.
70	357	2.	262	1.
80	407	2.	299	2.
90	458	2.	337	2.
100	509	3.	374	2.
110	560	3.	412	2.
120	611	3.	449	2.
130	662	3.	486	3.
140	713	4.	524	3.
150	764	4.	561	3.
160	815	4.	599	3,0

Resideo Technologies, Inc. 1985 Дуглас Драйв Норт, Золотая Долина, MN 55422 1-800-468-1502 33-00119—03 М.С. 07-21 | Напечатано в США www.resideo.com © 2021 Resideo Technologies, Inc. Все права защищены. Торговая марка Honeywell Home используется по лицензии Honeywell International, Inc. Этот продукт производится Resideo Technologies, Inc. и ее филиалами.

Документы/ресурсы

Honeywell Home Y8150 Система приточной вентиляции, W8150 Приточная вентиляция [pdf] Руководство пользователя Приточная система приточной вентиляции Y8150, W8150 Приточная вентиляция


теги: Honeywell Home, Управление вентиляцией свежего воздуха W8150, Система вентиляции свежего воздуха Y8150,

Поиск на любом устройстве:

Вернуться к началу ⬆

Как установить вентиляционный вентилятор Maxxair в автофургон (и проводку!)

Этот сайт содержит партнерские ссылки на продукты. Больше информации в нашем отказе от ответственности.

Установка вентиляционного вентилятора Maxxair — одна из самых важных вещей, которую вы можете сделать для улучшения качества воздуха и циркуляции воздуха в автофургоне. Однако процесс установки может быть сложным, поскольку вам нужно прорезать крышу фургона из листового металла. Если вы допустили ошибку, может быть трудно вернуться назад и исправить свою предыдущую работу.

В этом посте приведены пошаговые инструкции по установке вентилятора Maxxair в автофургоне или доме на колесах. Мы предоставим советы по установке, изображения и порекомендуем все дополнительные продукты, которые вам понадобятся для завершения проекта. В конце этого поста также будет показано, как подключить вентилятор к батареям для отдыха.

Поначалу прорезать крышу и установить вентиляционный вентилятор в кемпере может показаться сложной задачей. Но если вы хорошо спланируете, будете действовать медленно и методично, процесс установки пройдет гладко.

Итак, если вы готовы, давайте приступим.

Добавьте заголовок, чтобы начать создание оглавления

1. Выберите Вентилятор

Если вы еще этого не сделали, вам следует выбрать, какой вентилятор вы хотите установить на свой фургон. Вентиляторы бывают разных форм, размеров и характеристик. На наш взгляд, стоит приобрести только вентилятор Maxxair. Это связано с тем, что вентилятор поставляется с дождевиком, который позволяет использовать вентилятор даже во время дождя. А дождь — это когда вы особенно хотите использовать вентилятор для отвода влаги и влаги из фургона.

Распродажа
Maxxair 05100K Вентилятор MaxxFan

Этот вентилятор является незаменимым помощником в жизни фургона, который способствует циркуляции воздуха и улучшает качество воздуха в помещении вашего кемпера. Дождевик меняет правила игры и является причиной №1, по которой мы рекомендуем MaxxFan всем другим брендам.

Узнать больше: MaxxFan Vent Fan Review

Следует признать, что вентилятор Maxxair — не самый дешевый из доступных вариантов, хотя мы считаем, что на этот продукт стоит потратиться. Но если критически важно уложиться в ограниченный бюджет на конверсию, ниже приведены популярные альтернативы.

91 278 Fan-Tastic Vent 2250 Off White Vent с обратным термостатом

Обзор	Товар	Рейтинг	Цена
	Оценок пока нет	251,24 $	Купить на Amazon
	RVLOVENT 12V RV Roof Fan Vent 14» 3 Speed ​​Reversible Manual Lift Trailer Camper Van Lid (дым)…	Пока нет оценок	$134,99	Купить на Amazon

2.

Приобретите инструменты и материалы для установки вентилятора

Перед тем, как приступить к работе и установке вентилятора, вам потребуется ряд инструментов и материалов, которые помогут вам выполнить этот процесс. Ниже приведен список всех материалов, которые мы использовали для этого проекта.

• Лобзик и полотна: Прорези через металлическую крышу фургона
• Напильник по металлу: Сглаживает металлические края после резки
• Рамочный квадрат: Помогает проследить линии среза шаблона
• Электродрель: Прикрепляет вентилятор к крыше
• Пистолет для герметика: Наносит водостойкий герметик вокруг вентилятора

Предварительный просмотр	Товар	Рейтинг	Цена
	Лобзик DEWALT 20V MAX XR, скорость полотна 3200, аккумуляторный, бесщеточный двигатель, светодиодная подсветка, только инструмент без инструментов. ..	Пока нет оценок	$145,00	Купить на Amazon. 4 Купить на Амазоне
	IRWIN Tools Frameing Square, высококонтрастный алюминий, 16 дюймов на 24 дюйма (1794447), синий	Оценок пока нет	27,99 $	Купить на Amazon
	DEWALT 20 В Макс. Комплект аккумуляторной дрели-шуруповерта, компактный, 1/2 дюйма (DCD771C2), желтый	Оценок пока нет	99,00 $	Купить на Amazon
	Новорожденный 930-GTD Бескапельный пистолет с гладким шестигранным стержнем и удобной рукояткой Gator Trigger, 1/1 0…	Оценок пока нет	16,37 $	Купить на Amazon

Материалы

• Спрей Rust-Oleum: Покрывает голый металл для предотвращения ржавчины 90 018
• Бутиловая лента: Создает водонепроницаемое уплотнение под фланцем вентилятора

• Dicor Lap Seal: Водостойкий герметик над фланцем вентилятора

Предварительный просмотр	Продукт	Рейтинг	Цена
	Rust-Oleum 7789830 Спрей для защиты от ржавчины , 12 oz, Gloss Canvas White	Оценок пока нет	6,98 $	Купить на Amazon
	Dicor BT-1834-1 1/8″ x 3/4″ x 30 Бутиловая уплотнительная лента	Пока нет оценок	12,25 $	Купить на Amazon
	Самонивелирующийся герметик Dicor (2)	Оценок пока нет	23,00 $	Купить на Amazon

Примечание: Информацию об электропроводке см. в конце этого поста, чтобы узнать о материалах и этапах установки.

Имея в руках все инструменты и материалы, вы готовы установить вентилятор на свой фургон.

Этапы установки вентиляционного вентилятора Maxxair

В следующих 14 шагах мы покажем вам, как установить вентиляционный вентилятор Maxxair на крышу вашего кемпера. Не волнуйтесь, вы получили это. Не торопитесь, будьте точны и организованы.

Шаг 1:

Окончательное определение места установки вентилятора

Прежде чем делать какие-либо постоянные вырезы в крыше, необходимо окончательно определить местонахождение вентилятора. Некоторые соображения по размещению включают:

• Местоположение кухни – Для выпуска газа, тепла и масел.
• Размеры панели солнечных батарей — Вы не хотите, чтобы вентилятор мешал панелям.
• Обход несущей рамы фургона — Вам не нужно прорезать какие-либо важные опорные балки фургона, которые поддерживают его раму.

Узнайте больше: Как создать макет фургона для кемпера

Шаг 2:

Сделайте шаблон из картона размером 14 x 14 дюймов

Чтобы установить Maxxfan на кемпер , стандартный 14″ Квадрат x14″ необходимо вырезать из металлической крыши автомобиля. Чтобы свести к минимуму вероятность ошибки, используйте рамочный квадрат и остатки картона, чтобы создать вырезанный шаблон размером 14 x 14 дюймов. С помощью этого шаблона вы можете обвести квадрат на крыше вашего фургона, чтобы получить ориентир при резке лобзиком.

Распродажа
Рамочный угольник IRWIN (16 дюймов x 24 дюйма)

Рекомендуемый инструмент: Большой рамочный угольник идеально подходит для изготовления картонного шаблона. Но этот инструмент также полезен для многих других частей переоборудования фургона, например, во время установки окон и общих работ по дереву.

Шаг 3:

Расположите картонный шаблон ПОД крышей

С картонным шаблоном, стоящим внутри фургона, найдите точное место, где вы хотите установить вентилятор, и поместите шаблон на НИЖНЮЮ СТОРОНУ крыши.

Причина, по которой вы хотите разместить вентилятор на нижней стороне крыши (а не на верхней части крыши), заключается в том, чтобы убедиться, что вентилятор не пересекает ни одно из внутренних поперечных опорных ребер крыши фургона. Обратитесь к нашей картинке в шаге 3 , чтобы увидеть, как мы поместили наш картонный шаблон между опорными поперечными ребрами крыши.

Затем, установив картонный шаблон, прикрепите его скотчем к крыше, чтобы он оставался на месте.

Строите автофургон? Загрузите наши бесплатные электронные книги с интуитивно понятными электрическими, солнечными и водопроводными схемами.

Шаг 4:

Обведите картонный шаблон маркером

Не снимая картонный шаблон с нижней частью крыши фургона, используйте толстый маркер, чтобы обвести шаблон. Когда вы удалите картон, у вас должен получиться квадрат размером 14″x14″ с контуром, и он должен выглядеть примерно так, как показано на рисунке ниже.

Маркерная линия после обведения картонного шаблона

Шаг 5:

Просверлите отверстия в четырех углах намеченного квадрата

С помощью электродрели и сверла 1/2″ просверлите по одному отверстию в каждом из углов очерченного квадрата 14″x14″. Убедитесь, что окружность каждого из ваших просверленных отверстий не выходит за периметр квадрата.

Отверстия диаметром 1/2″ предназначены для того, чтобы вы могли вставить полотно электролобзика в крышу, чтобы начать резку.

На рисунке ниже мы оставили картонный шаблон прикрепленным к нижней стороне крыши, пока мы сверлили, но вы можете удалить шаблон, когда будете готовы начать сверлить.

Установка шаблона на внутреннюю крышу нашего фургона и сверление углов.

После сверления угловых отверстий у вас должно получиться что-то похожее на рисунок ниже.

Просверлите отверстия диаметром 1/2 дюйма в углу размеченного квадрата

Шаг 6:

Используйте маркер для соединения угловых отверстий (на крыше) отверстия, которые представляют собой четыре угла квадрата 14″x 14″, который вы разметили под крышей. Вы должны увидеть что-то похожее на рисунок ниже.

Теперь возьмите маркер и обрамляющий квадрат и соедините внешние края каждого отверстия, чтобы воссоздать квадрат 14″x14″, который вы скоро вырежете. Когда вы закончите, результат должен выглядеть как на диаграмме ниже.

Соединение угловых отверстий с помощью маркера

Шаг 7:

Наклейте малярную ленту на внешний край маркерной линии

Чтобы ваш будущий распил был аккуратным, мы рекомендуем приклеить малярную ленту вдоль внешнего края линии маркерного среза. После завершения ваша рабочая область должна выглядеть, как на диаграмме ниже.

Малярная лента по краю линии среза по маркеру.

Шаг 8:

Вырежьте лобзиком вдоль линий разметки

Соедините 4 отверстия в каждом углу с помощью нашего лобзика

Вставьте лезвие лобзика в одно из отверстий 1/2 дюйма и начните резать отмеченные линии. Идите медленно, когда вы режете из угла в угол.

Наконечник для электролобзика: Держите полотно электролобзика в движении на полной скорости, но медленно продвигайте электролобзик вдоль линии пропила, чтобы предотвратить отталкивание пилы.

Также убедитесь, что вы используете полотно электролобзика, предназначенное для резки листового металла. В наборе лезвий, который мы рекомендуем ниже, несколько лезвий предназначены для листового металла.

Ассортимент лезвий для лобзика BOSCH (для дерева и металла)
• СОВМЕСТИМОСТЬ: Совместимость с более чем 90 % современных лобзиков, включая Bosch, Dewalt, Hitachi,…
• СОВМЕСТИМОСТЬ: Совместимость с более чем 90 % современных лобзиков, включая Bosch , Dewalt, Hitachi, Makita,…
• В КОМПЛЕКТЕ: Набор лезвий включает по два лезвия: T101B clean for wood (4», 10 TPI), T119BO basic for… , вы можете приклеить полиэтиленовый пакет к нижней стороне крыши, чтобы собрать все металлические части.

  Шаг 9:

  Сгладьте острые края напильником

  Подпилите края выреза отверстия

  Когда вы закончите вырезать квадрат лобзиком, снимите малярную ленту. Неокрашенные металлические края квадрата будут острыми и зазубренными. Металлическим напильником сгладьте острые края, которые могли образоваться по линии разреза.

  » data-aawp-local-click-tracking=»1″> 91 278 KALIM Плоский напильник со средней насечкой, зубья с двойной насечкой, длина 6 дюймов, изготовлен из высокоуглеродистой стали, ручной напильник…

  Обзор	Товар	Рейтинг	Цена
  	Пока нет оценок	5,99 $	Купить на Amazon

  Шаг 10:

  Нанесите Rust-Oleum на голый металлический край

  9 0007

  Оголенный край листового металла начнет ржаветь, если за ним не ухаживать. Чтобы предотвратить ржавчину, распылите немного Rust-Oleum в пластиковый стаканчик и впитайте краску ватной палочкой. Затем нанесите антикоррозийную грунтовку с помощью ватной палочки на оголенный металлический край.

  91 278 Rust-Oleum 7789830 Аэрозольная краска против ржавчины, 12 унций, белый глянцевый холст

  Обзор	Продукт	Рейтинг	Цена
  	Пока нет оценок	6,98 $	Купить на Amazon

  Шаг 11:

  Добавьте бутиловую ленту к фланцу вентилятора Maxxair

  После того, как квадратный вырез завершен, вы готовы перейти к подготовке вентилятора Maxxair к установке.

  Для начала добавьте слой бутиловой ленты на нижнюю сторону фланца вентилятора, чтобы создать герметичное уплотнение. Это сторона фланца, которая соприкасается с верхней частью металлической крыши автомобиля. Оборачивая ленту вокруг фланца, оставляйте на конце бутиловую ленту внахлест на 1/2 дюйма.

  Бутиловая лента DICOR
  • Бутиловая лента Dicor – идеальна для герметизации швов уникальной формы
  • Быстро устанавливается без зазоров
  • Наносится вдоль необычных рисунков

  Не скупитесь на этом шаге: Протечки крыши — это не то, с чем вам захочется иметь дело позже, когда вы путешествуете. Хорошо поработайте и используйте много бутиловой ленты под фланцем, чтобы получить прочное водонепроницаемое уплотнение.

  Шаг 12:

  Прикрепите фланец вентилятора Maxxair к крыше с помощью винтов

  Привинчивание фланца MaxxFan к крыше

  Вставьте фланец Maxxfan в отверстие 14″x14″, которое вы вырезали. Нижняя сторона фланца с бутиловой лентой должна соприкасаться с металлической крышей фургона.

  Затем с помощью прилагаемых винтов и электродрели установите фланец Maxxair на крышу кемпера.

  Входящие в комплект поставки винты Maxxair не являются саморезами, что означает, что они могут не пробить листовой металл. Таким образом, вам может понадобиться создать отверстие с помощью сверла. Убедитесь, что сверло тоньше фактического размера винта!

  Полезно знать: При вкручивании шурупов фланец будет прижиматься к крыше и начнет выдавливать часть бутиловой ленты. Это хорошо и говорит о том, что образуется водонепроницаемое уплотнение. Удалите лишний бутил.

  Шаг 13:

  Герметизация краев фланца герметиком Dicor Lap Sealant

  Герметизация вокруг фланца Maxxfan

  обеспечить второй слой водонепроницаемой защиты. Добавьте щедрый слой герметика по краям, чтобы действительно обеспечить водонепроницаемую защиту.

  Рекомендуемый герметик: Мы испробовали несколько типов герметиков во время переоборудования нашего фургона, и для этой работы по герметизации фланцев мы настоятельно рекомендуем герметик Dicor внахлестку. Он предназначен для крыш жилых автофургонов и обладает высокой вязкостью, поэтому его очень легко наносить.

  Герметик DICOR внахлестку (два тюбика)
  • Совместим с пленкой из EPDM, обеспечивает превосходную адгезию к алюминию, строительному раствору, дереву, винилу,…
  • Сделано Dicor… Лидер отрасли

  Шаг 14:

  Прикрепите вентилятор Maxxair и дождевик

  Наконец, прикрепите вентилятор Maxxair и дождевик к фланцу с помощью прилагаемых гаек и болтов. Этот шаг был легким 🙂

  Готово!

  Все еще не уверены, какой вентилятор купить?

  Мы ОГРОМНЫЕ сторонники Maxxfan. Уникальный чехол от дождя — это то, что выгодно отличает нас от вентилятора FANtastic и других более дешевых моделей. Узнайте больше, прочитав наш обзор Maxxfan.

  Строите автофургон? Загрузите наши бесплатные электронные книги с интуитивно понятными электрическими, солнечными и водопроводными схемами.

  Видео по установке вентилятора Maxxair

  Нужны дополнительные ресурсы? Посмотрите это полезное видео от производителей, показывающее, как установить вентилятор Maxxair в кемпер. Для получения дополнительной информации о продукте посетите их 9сайт 0003.

  Как подключить вентилятор Maxxair к батареям

  После установки вентилятора Maxxair на крышу фургона вы готовы подключить вентилятор к батареям, чтобы вентилятор заработал.

  Из коробки MaxxFan подключается к одному красному и одному черному проводу. Эти два провода нужно будет подключить к панели предохранителей 12 В. Затем панель будет подключена к шинам, которые будут подключены к батареям для отдыха.

  Ниже приведена схема подключения вентилятора к батареям. Мы углубимся в детали в следующих 3 шагах.

  Подключение вентилятора Maxxair к батареям Camper

  Шаг 1:

  Прикрепите стыковые разъемы к концам проводов MaxxFan

  Провода Maxxfan должны быть подключены к панели предохранителей 12 В. Однако поставляемые провода имеют длину всего несколько футов, и их длины явно недостаточно. Поэтому вам нужно будет увеличить длину красного и черного проводов. Первым шагом для этого является присоединение стыковых разъемов к концам красного и черного проводов.

  См. изображение ниже.

  Прикрепите стыковые разъемы к проводам MaxxFan

  Для этого вам понадобятся стыковые соединители (размер: 14 AWG), обжимной инструмент и термофен. Тепловая пушка активирует синий термоусадочный материал и герметизирует провод.

  9 1278 Wirefy 150 шт. Термоусадочные стыковые соединители, синие 16-14 AWG — морские стыковые соединители — проволочные…

  Обзор	Товар	Рейтинг	Цена
  	Нет рейтинги еще	22,99 $	Купить на Amazon
  	Инструмент для зачистки проводов IRWIN VISE-GRIP, губки 2 дюйма, вырезы 10-24 AWG, ручка ProTouch для максимального комфорта… Амазонка
  	Тепловая пушка BLACK+DECKER, 1350 Вт, двойной температурный режим, проводной (HG1300)	7 754 отзыва	29,05 $	Купить на Amazon

  Шаг 2: 90 007

  Вставьте провод 14AWG в стыковой соединитель

  Затем возьмите провод 14AWG и вставьте его в другую сторону стыкового разъема. Это увеличивает длину проводов MaxxFan, чтобы помочь вам добраться до панели 12 В.

  См. схему ниже.

  Удлинение проводов MaxxFan

  Наконечник провода: Вам потребуется много проводов 14AWG для подключения всех других 12-вольтовых устройств. Поэтому мы рекомендуем получить не менее 50 футов. Но в зависимости от размера вашего фургона и количества устройств, 100 футов может быть более подходящим. Мы рекомендуем провода от GS Power.

  Изолированный провод GS Power 14AWG (красный + черный)

  Многожильный провод 14AWG из чистой меди. Этот провод идеально подходит для подключения всех 12-вольтовых устройств к панели предохранителей. Внешний изоляционный слой обеспечивает дополнительную защиту от истирания и постоянного трения.

  Узнайте больше об этом проводе 14AWG на нашей странице информации о продукте.

  Шаг 3:

  Подсоедините провод 14AWG к панели предохранителей 12 В

  Теперь провода 14AWG можно подключить к панели предохранителей 12 В (также известной как распределительная панель). Для этого необходимо обжать кольцевые разъемы №8 на концах красного и черного проводов. Эти кольцевые соединители затем можно прикрепить к панели.

  Для получения дополнительной информации см. электрическую схему ниже.

  Подключение проводов 14AWG к панели предохранителей 12 В 91 918

  Предварительный просмотр	Продукт	Рейтинг	Цена
  	Blue Sea Systems 5026 ST Плавкий блок предохранителей 12 Цепь с заземлением и крышкой	Нет оценок	$44,15	Купить на Amazon
  	Wirefy 130 шт. Термоусадочные кольцевые клеммы #8 — Кольцевые соединители морского класса — Соединители с проушиной…	Пока нет оценок	20,99 $	Купить на Amazon

  Шаг 4:

  Подсоедините панель предохранителей 12 В к батареям для отдыха

  Если вы еще этого не сделали, вам необходимо подключить распределительное устройство 12 В. панель к батареям отдыха .

  Не знаете, как это сделать? Ознакомьтесь с другим нашим сообщением: Как построить систему 12 В в автофургоне. Вы также можете скачать наше бесплатное руководство по электричеству автодома ниже.

  Было ли это сообщение полезным? У нас есть много других полезных статей, которые помогут вам построить основу вашего автофургона. Посетите нашу страницу «Вентиляция и изоляция», чтобы узнать больше о сборке фургонов!

  Как чистить вентиляционный вентилятор Maxxair

  При очистке вентиляционного вентилятора Maxxair необходимо очистить 4 части вентилятора.

  Внутренний фланец и зона управления

  Время от времени мы протираем внутреннюю часть фланца влажной салфеткой. Это самая простая часть вентилятора для чистки.

  Сетка вентилятора

  Сетчатый вентилятор нужно снять, чтобы правильно очистить. Чтобы снять сетку, просто поверните 4 фиксирующие ручки на 180° наружу. Возможно, вам придется немного покачивать ручки, но в конечном итоге они должны вращаться.

  Затем мы ополаскиваем сетку в теплой воде с легким моющим средством. Этот метод действительно помогает размягчить всю смазку, прилипшую к сетке. Мы по-прежнему будем использовать наши руки для работы с моющим средством. Мы избегаем использования каких-либо твердых абразивов для обработки сетки, потому что слышали, что внешнее покрытие сетки может стереться, что приведет к ржавчине.

  Лопасти вентилятора

  Если вы уже сняли сетку Maxxfan, вы также можете снять и промыть лопасти вентилятора. Но чтобы снять лезвия, вам понадобится шестигранный ключ подходящего размера.
