Схема обвязки фанкойла: схемы, виды и особенности монтажа фанкойла с обвязкой

Содержание

как выполнить и что такое обвязка в системе кондиционирования

Обвязка фанкойла – это неотъемлемая часть системы кондиционирования, обеспечивающая стабильную работу оборудования и поддержание заданной температуры в помещении.

Основная задача узла обвязки – это обеспечение правильного и равномерного распределения теплоносителя по всем фанкойлам системы кондиционирования. Также обвязка отвечает за регулирование и контроль расхода жидкости, защиту фанкойлов от перегрева и перепадов давления в системе.

Монтаж узла обвязки зависит от разных факторов, таких как особенности помещения, конструкции системы кондиционирования и требований к микроклимату. В зависимости от производителя, схемы обвязки могут отличаться.

Узел обвязки состоит из нескольких элементов, включая запорную арматуру, регулировочные клапаны, фильтры, штуцеры, гибкие шланги и другие вспомогательные элементы. Они все предназначены для обеспечения правильной работы системы кондиционирования и защиты фанкойлов.

Важным элементом узла обвязки является гидромодуль, который может быть установлен в месте входа или выхода жидкости из фанкойла. Гидромодуль выполняет функцию регулирования расхода жидкости, обеспечивая стабильную работу системы кондиционирования. Он также защищает фанкойлы от перегрева и перепадов давления в системе.

В целом, обвязка фанкойла играет критически важную роль в работе системы кондиционирования, а ее установка и настройка должна производиться компетентным специалистом в соответствии со спецификацией производителя.

Узлы для обвязки фанкойлов

Узел обвязки фанкойлов с трехходовым клапаном имеет более сложный дизайн, чем узел с двухходовым клапаном. Вместе с клапаном, который контролирует подачу теплоносителя к теплообменнику и управляет вентиляторным доводчиком, он также включает в себя дополнительную трубу, которая позволяет регулировать температуру жидкости, поступающей в змеевик, с целью поддержания заданного теплового режима в помещении.

В узел обвязки с трехходовым клапаном также входят приборы, контролирующие температуру и давление жидкости на трубопроводе подачи. Эти приборы взаимодействуют с контроллером, который регулирует положение клапана в соответствии с заданными параметрами температуры.

Такой узел обвязки фанкойлов обеспечивает автоматическое подстраивание системы под воздействие внешних факторов, таких как изменение температуры воздуха на улице, увеличение количества людей в помещении, открывание окон и дверей и другие факторы, которые могут повлиять на температуру и климат помещения.

Использование узлов обвязки фанкойлов с трехходовыми клапанами часто рекомендуется для установки четырехтрубных систем обогрева и кондиционирования воздуха. Это связано с тем, что они предоставляют больший контроль над температурой и режимом работы системы, что позволяет достичь более высокой эффективности и комфортности в помещении.

Принцип функционирования клапана

Клапаны играют важную роль в множестве систем и процессов, включая системы отопления, вентиляции, кондиционирования воздуха, холодильные системы и другие. Наиболее распространенной формой клапана является клапан Т-образной формы, который применяется для регулирования потока теплоносителя.

Клапан Т-образной формы состоит из корпуса, шпинделя и обтуратора. Корпус изготавливается из латуни или стали и содержит отверстия для соединения с трубопроводами. Шпиндель является подвижным элементом, который перемещается внутри корпуса. Обтуратор, расположенный на конце шпинделя, служит для регулирования потока теплоносителя.

При повороте шпинделя обтуратор перемещается в корпусе, изменяя размер отверстия, через которое проходит теплоноситель. Если клапан открыт, теплоноситель свободно протекает через отверстие и поступает в систему. Если клапан закрыт, теплоноситель не может пройти через отверстие, и поток тепла останавливается.

Клапаны также могут быть трехходовыми. Трехходовой клапан имеет три патрубка, позволяющих подключение к двум трубопроводам. Обтуратор такого клапана может поворачиваться на 90 или 180 градусов, что позволяет изменять пропускную способность в трех направлениях. При наличии трехходового клапана, поток теплоносителя может быть направлен в две различные системы.

Важно отметить, что при правильном использовании клапанов в системе, можно значительно сократить расход энергии. Например, правильное использование клапана в системе отопления помогает поддерживать оптимальную температуру в помещении и сокращает расход топлива, что в свою очередь оказывает положительное воздействие на окружающую среду.

Правила подключения фанкойлов

Правила подключения фанкойлов являются важным аспектом в установке системы кондиционирования воздуха. Правильное подключение обвязки обеспечит эффективную работу фанкойла и продлит срок его эксплуатации.

При выборе смесительного узла необходимо учитывать сечение трубопровода, по которому будет транспортироваться жидкость, а также мощность установленного оборудования. При некорректном выборе узла обвязки может произойти перегрузка системы, что может привести к серьезным последствиям.

Для подключения обвязки к корпусу фанкойла используют гибкие металлические рукава. Это обеспечивает надежное соединение и предотвращает течь жидкости. При установке узла обвязки необходимо обеспечить его устойчивость и установить на отдельную опору.

При установке потолочного фанкойла необходимо изготовить смотровой люк для обеспечения доступа к обвязке в случае необходимости. Сечение трубопровода и штуцера фанкойла должны быть одинаковыми, что обеспечит эффективность передачи жидкости в системе.

Для линии подачи жидкости следует изготовить теплоизоляцию, чтобы предотвратить утечку тепла и сохранить высокую эффективность работы фанкойла. Важно обратить внимание на качество и толщину изоляционного материала, чтобы убедиться в его надежности и долговечности.

В целом, правильное и качественное подключение обвязки является неотъемлемой частью установки системы кондиционирования, которое гарантирует бесперебойную работу оборудования и создание комфортных условий в помещении.

Схемы обвязки фанкойла

Фанкойлы – это приборы, используемые для обеспечения климата в помещениях, которые используют теплообмен с помощью жидкости, как правило, воды или гликоля. Для оптимальной работы фанкойлов очень важно правильно выбрать схему обвязки, которая будет соответствовать мощности и назначению оборудования, числу теплообменников и финансовым возможностям.

Ниже приведены некоторые из наиболее распространенных схем обвязки фанкойлов:

Двухтрубная с двухходовым клапаном – это схема, при которой теплоноситель движется в системе по замкнутому контуру, проходя через теплообменник и возвращаясь в чиллер или котел. Эта схема обвязки является одной из самых простых и наиболее подходящей для мест, где допустимо оперировать только двумя трубами.
Двухтрубная с трехходовым клапаном – в этой схеме обвязки фанкойлов используется три трубы: две для подачи и отвода горячей или холодной жидкости, и третья для перемешивания различных количеств горячей и холодной жидкости, чтобы достичь требуемой температуры в помещении.
Четырехтрубная с двухходовым клапаном – эта схема использует четыре трубы: две для подачи и отвода горячей и холодной жидкости, и еще две для возврата жидкости из фанкойлов. Эта схема обвязки фанкойлов позволяет понизить затраты, но не позволяет регулировать температуру.
Четырехтрубная с трехходовым клапаном – используя эту схему обвязки фанкойлов, можно регулировать температуру и мощность, а также контролировать расход теплоносителя.

Важно подобрать схему обвязки фанкойлов соответственно особенностям конкретного помещения и требованиям клиентов. Наша компания предлагает широкий выбор фанкойлов и аксессуаров для их монтажа с доставкой по доступной цене, которые отвечают требованиям различных типов обвязки.

Правила монтажа фанкойлов

Фанкойл является сложным климатическим оборудованием, поэтому его монтаж должны производить только специалисты.

Если схема разводки подобрана правильно и детально проработана, то при монтаже устройств не возникнет непредвиденных проблем.

Монтаж фанкойла – процесс очень сложный и требует как определенных знаний, так и опыта. Процесс установки всей системы можно разбить на следующие этапы:

Установка фанкойлов. Выбирать нужно наиболее эффективное место.
Установка необходимых кранов, оборудования термоконтроля, специальных клапанов и т. д.
Создание узла обвязки.
Подключение оборудования к сети электропитания.
Процесс проверки плотности спайки швов.
Наполнение теплообменника водой.

Монтаж фанкойла осуществляется группами с использованием одиночного оборудования или оборудования разнообразных конструкций. Схема подключения устройства напрямую зависит от конструктивных особенностей системы.

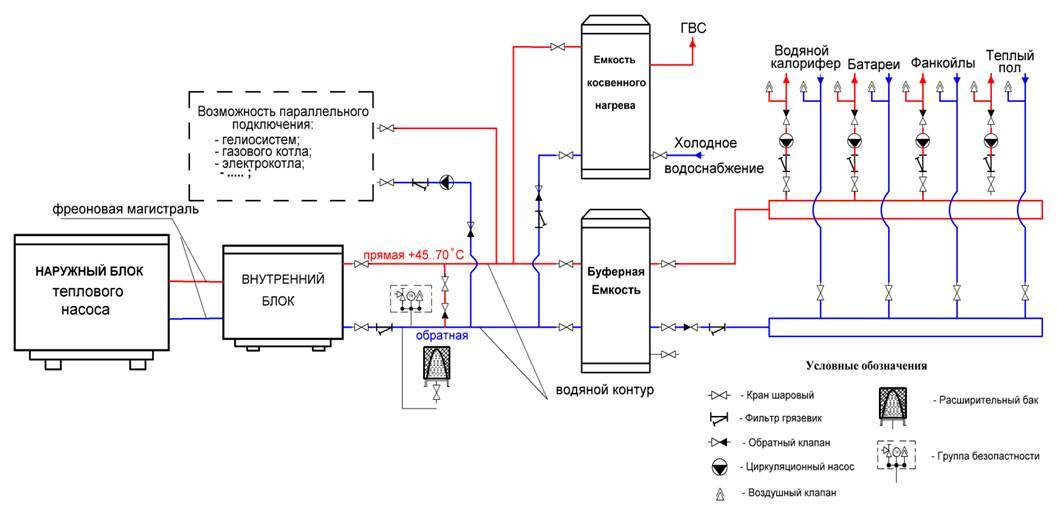

Подключение фанкойла схематически выглядит примерно так: от охлажденной жидкости (воды) идет магистраль к фанкойлам, параллельно соединенным между собой (может быть как один, так и несколько шт.).

Они имеют две трубки. Одна на вход холодной воды, а другая — на ее выход. Далее вода после циркуляции выводится по второй магистрали в начальную точку, где заново охлаждается.

Монтаж корпуса

Монтаж фанкойлов осуществляется по одной схеме для большинства моделей:

Консольное оборудование крепится к полу с помощью специально установленных стоек. Корпус монтируется с помощью винтов с плоской шляпкой к стене.
Установка агрегата на стену путем вертикального монтажа осуществляется с высверливанием отверстий, предусмотренных в инструкции к оборудованию.

Установка системы на потолок осуществляется путем крепления корпуса к перекрытию с помощью анкеров и кронштейнов. Чаще всего систему прикрывает установленный подвесной потолок.

Сборка узла обвязки

При процессе обвязки используются разнообразные способы как ручной, так и автоматической арматуры, фильтров, контрольных датчиков, сливных отводов.

При подключении системы нужно использовать трубы с диаметром, который соответствует диаметру используемых штуцеров.

Важно соединить все стыки герметично. Это предотвратит поломки и перебои в работе системы. Необходимо также использовать плавные изгибы системы подачи воды и дренажа.

Резкие повороты будут создавать помехи в работе оборудования. Во многих случаях система устанавливается при помощи двухтрубной схемы обвязки.

Теплоизоляция трубопровода

Если не использовать теплоизоляцию труб водяного контура, то система будет работать некачественно из-за потери тепла транспортируемой водой.

В результате контакта трубопровода и воздуха на стенках будет образовываться конденсат, что вскоре приведет к повышению уровня влажности воздуха в помещении и образованию плесени на стенах.

Чтобы избежать появления этих проблем, поверхность трубопровода обязательно нужно изолировать с помощью специального материала.

Изоляция должна быть толщиной 2 см, если температура в здании +30 °С и средний показатель влажности – 75–80%. Если не придерживаться этого правила, то конденсат появится и на поверхности теплоизоляции.

Дренажная система

Чтобы осуществить отвод конденсата, который появился в результате работы, пользуются установленными каналами.

При прокладывании дренажной системы должен соблюдаться угол уклона, который составляет 2 мм на 100 мм пути. Укладывая магистраль, нужно следить за тем, чтобы не было участков, где может застаиваться сливная вода.

Конденсат, который образовывается на стенках трубы, попадает в специальный резервуар, установленный под фанкойлом. Далее, проходя по патрубку, расположенному в боковой части установки, он выводится наружу.

Установка дренажа и трубки отвода конденсата осуществляется путем соединения всех стыков с помощью специальных стяжек. Это нужно для создания герметичности системы и предотвращения появления протеканий.

Подключение к сети

Прежде чем подключить установку к электропитанию, нужно помнить об опасности данных манипуляций и придерживаться определенных правил:

Обязательно заземлите оборудование перед подключением его к электричеству!
При запитывании установки нужно использовать тот тип и размер электрокабеля, который был указан производителем в инструкции.
Стоит учитывать и тот факт, что фанкойл – оборудование, которое потребляет до 15 кВт электроэнергии. Подключение оборудования к электросети осуществляется через щиток путем использования всех трех кабелей (можно использовать розетку, рассчитанную на мощность 230 В и частотой 50 Гц).
Запрещено устанавливать щиток с клеммами рядом с водяным кулером.

Провода, подающие напряжение, не должны соприкасаться с сетью управления оборудованием и деталями системы подачи воды.

В связи с тем, что система чиллер-фанкойл может работать как на обогрев, так и на охлаждение, существует две схемы подключения:

Двухтрубная, при которой устройства летом работают в качестве охладителей, а зимой в качестве отопительного прибора. В такой системе присутствует один теплообменник, и в холодное время года вода в него поступает теплоноситель от стороннего нагревателя, например котла, а в теплое — от чиллера. Такая система позволит либо охлаждать все помещения в здании, либо обогревать.li>
Четырехтрубная. Такая система монтируется по аналогичной схеме, что и двухтрубная, но имеет 2 независимых контура, каждый из которых работает в своем режиме (обогрев или охлаждение). В этом случае чиллер подготавливает хладоноситель и через гидромодуль (насосная группа) раздает его до каждого из фанкойлов.
Котел или другой прибор готовит теплоноситель и подает его к каждому вентиляторному доводчику (фанкойлу) в свой «теплый» теплообменник. В итоге, в каждом отдельно взятом помещении, все пользующиеся могут создать свой персональный температурный режим, включив фанкойл на обогрев или охлаждение. Данная система является более универсальной и подходит для постоянной и комфортной эксплуатации.

Схема обвязки фанкойлов проектируется на этапе выбора оборудования. При этом необходимо учитывать теплоизбыток каждого помещения в летнее время и недостаток тепла зимой.

Следует помнить, что к чиллеру можно подключать неограниченное число фанкойлов, однако каждый из них должен быть удален от центра не более, чем на 600 метров.

Мощность приборов определяется потребностями пользователей и особенностями здания.

Существуют фанкойлы, которые устанавливаются:

в фальш-потолок (кассетные фанкойлы),
за фальш-потолок, в стеновую нишу, тех.помещение (канальные) и раздают воздух через систему воздуховодов и вентиляционных решеток и диффузоров,
на пол или стену (корпусные напольно-потолочные),
на стену в помещении (настенные).

Большинство устройств рассчитаны только на двухтрубный или только на четырехтрубный способ подключения, поэтому определиться со способом монтажа следует до покупки оборудования.

Определить, какая техника подходит в вашем случае, и как её стоит монтировать, может только специалист.

После монтажа фанкойла, нужно провести ряд испытаний оборудования для проверки работоспособности данной климатической техники. делается это в несколько этапов.

Опрессовка

Для начала необходимо промыть водой все детали трубопровода подачи воды. Далее вся система заполняется водой и проводится проверка герметичности всех стыков системы.

Следующим этапом является создание с помощью гидравлического насоса соответствующего давления. Система на протяжении 5 минут находится под повышенным давлением.

Это поможет найти протечки, необнаруженные на этапе первичного визуального осмотра.

Пуск воды

После заполнения водяного контура жидкостью не исключен тот факт, что в системе останется воздух. Его удаление осуществляется в процессе работы оборудования и занимает пару часов.

Производятся эти действия при помощи ручного клапана стравливания воздуха. Обязательной является и проверка дренажа фанкойла.

Для этого в резервуар сбора конденсата добавляется небольшое количество воды. Жидкость должна постепенно уходить через сливную трубку. Если этого не происходит, нужно проверить угол уклона слива.

Электропитание

Включение в электросеть возможно только тогда, когда будет произведена проверка всех участков проводки оборудования. На что нужно обратить внимание:

Ротор. Проводится проверка равномерного распределения воздуха и направления вращения вентилятора.
Автоматические механизмы контроля.
Электронагреватель.
Насос откачки конденсата.

После окончательной проверки всех механизмов составляется соответствующий документ, и фанкойлы можно эксплуатировать.
