Схема подключения двигателя через конденсатор: Подключение электродвигателя 380В на 220В

Запуск трехфазных электродвигателей с помощью конденсаторов

Запуск трехфазных электродвигателей с помощью конденсаторов, подключая их к бытовой однофазной электросети, можно осуществлять только в исключительных случаях (когда нет возможности подключиться к трехфазной сети), поскольку в ней сразу возникает вращающееся магнитное поле, создающее условия для того, чтобы ротор вращался в статоре. Помимо прочего, этот режим позволяет достичь максимальной мощности и эффективности работы электромотора.

Для того чтобы достичь максимальной выходной мощности электродвигателя (максимум 70% сравнительно с трехфазным подключением), при подключении к домашней однофазной электросети совершают три обмотки по схеме «треугольник». При подключении по схеме «звезда» максимальная мощность достигает не более 50% от возможной. При однофазном подключении на два выхода создается возможность подключения фазы и ноля без третьей фазы, которую восполняет конденсатор.

От того, как сформирован третий контакт (через фазу или ноль), зависит направление вращения ротора.

В режиме одной фазы достигается идентичность частоты вращения трехфазному режиму.

Как подключить электромотор с конденсатором

Асинхронные электромоторы мощностью до 1.5кВт, запускающиеся без нагрузки, требуют для своего подключения только рабочий конденсатор. Один конец конденсатора подключают к нулю, а второй – к третьему выходу треугольника. Для изменения направления вращения ротора подключение конденсатора ведут от фазы.

Если мотор сразу при запуске работает под нагрузкой или его мощность превышает 1.5кВт, в схему вводят пусковой конденсатор, включающийся в работу параллельно рабочему. Он включается всего на несколько секунд и увеличивает пусковой толчок во время старта. При кнопочном подключении пускового конденсатора остальную схему подключают от сети через тумблер или через кнопку с двумя фиксирующими положениями.

Для запуска подключают питание через тумблер или двухпозиционную кнопку, затем нажимают на пусковую кнопку и удерживают ее до запуска электромотора.

По осуществлении запуска кнопку отпускают, и ее пружина размыкает контакты и отключает пусковую емкость.

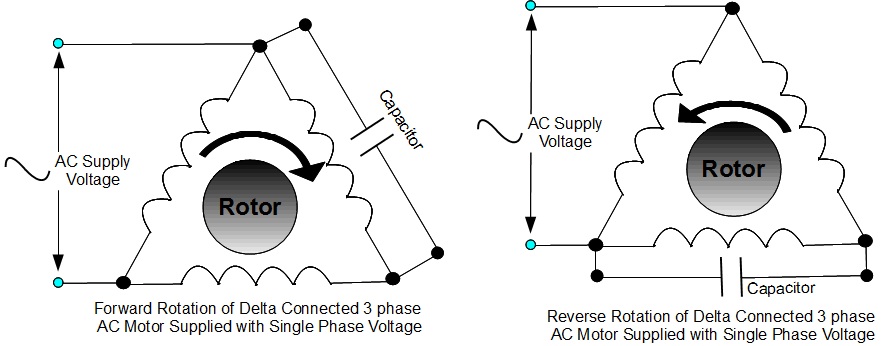

Для реверсивного запуска трехфазных электродвигателей с помощью конденсаторов в сети 220В в схему вводят тумблер переключения, который служит для подключения одного конца рабочего конденсатора к фазе и к нулю.

Если мотор не запускается или слишком медленно набирает обороты, в схему вводят пусковой конденсатор, подключаемый через кнопку «Пуск». Обычно на схемах провода, предназначенные для подключения этой кнопки в режиме реверса, обозначаются фиолетовым цветом. Если реверс не нужен, кнопка с проводами и правый пусковой конденсатор в схему не вводятся. Для запуска двигателя, рассчитанного на 220В, конденсаторы не нужны.

Выбор конденсаторов для электромоторов

Для подключения трехфазных электромоторов к бытовой сети нужно использовать только модели типа МБГЧ, МБПГ, МБГО и БГТ с рабочим напряжением (U раб.) минимум 300 вольт. Обозначение и величина емкости конденсатора указываются на его корпусе.

Расчет емкости

• Для подключения звездой используют формулу Сраб.=2800х(I/U), а для подключения треугольником – Сраб.=4800х(I/U), где Сраб. – это емкость рабочего конденсатора в мкФ, I – потребляемый мотором ток (по паспорту), U – напряжение сети, равное 220 вольтам. Емкость пусковых конденсаторов, обычно превышающую емкость рабочих конденсаторов вдвое-втрое, подбирают экспериментальным путем.
• Расчет надо составлять на номинальную мощность, поскольку при работе в половину силы электромотор будет нагреваться. Для уменьшения тока в обмотке необходимо уменьшить емкость рабочего конденсатора. Если емкости не хватает до необходимой, электродвигатель будет развивать низкую мощность.
• Лучше всего начинать подбор конденсатора для трехфазного электродвигателя с наименьшего допустимого значения емкости, и постепенно увеличивать показатель до оптимальной величины.
• При долгой работе без нагрузки электромотор, переделанный с 380В на 220В, сгорит.
• После отключения агрегата на выводах конденсаторов долго сохраняется напряжение опасной величины, поэтому их надо ограждать во избежание случайного прикосновения.
• Необходимо разряжать конденсаторы каждый раз перед началом их эксплуатации.
• Трехфазный электромотор мощностью свыше 3кВт нельзя подключать к домашней электросети на 220 вольт, потому что при неправильно подобранной защите будет плавиться изоляция проводов и выбиваться пробки, в худшем случае возможно возгорание.

При соблюдении вышеперечисленных правил и рекомендаций подключение трехфазного электродвигателя к бытовой сети не представляет сложности. Не следует только забывать о технике безопасности.

Трёхфазный двигатель — в однофазную сеть

Автор Светозар Тюменский На чтение 3 мин. Просмотров 20.6k. Опубликовано 10 марта Обновлено 19 ноября

Пожалуй, наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть при отсутствии питающего напряжения ~ 380 в – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя. Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены “треугольником” (см. рис. ниже, вариант 2), т. к. именно это соединение даст минимальные потери мощности 3х-фазного двигателя при включении его в сеть ~ 220 в.

Мощность, развиваемая трехфазным электродвигателем, включенным в однофазную сеть с такой схемой соединения обмоток может составлять до 75% его номинальной мощности. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Однако, исполнение клеммной коробки электродвигателя может отличаться от показанного ниже –  вместо клеммных колодок, в коробке может располагаться два разделённых  пучка проводов (по три в каждом).

Эти пучки проводов представляют собой “начала” и “концы” обмоток двигателя. Их необходимо «прозвонить», чтобы разделить обмотки друг от друга и соединить по нужной нам схеме “треугольник” – последовательно, когда конец одной обмотки соединяется с началом другой т.

д (С1-С6, С2-С4, С3-С5).

При включении трёхфазного электродвигателя в однофазную сеть, в схему “треугольник” добавляются пусковой конденсатор Сп, который используется кратковременно (только для запуска) и рабочий конденсатор Ср.

В качестве кнопки SB для запуска эл. двигателя небольшой мощности (до 1,5 кВт) можно использовать обычную кнопку “ПУСК”, применяемую в цепях управления магнитных пускателей.

Для двигателей большей мощности стоит заменить её на коммутационный аппарат помощнее – напр, автомат. Единственным неудобством в этом случае будет необходимость ручного отключения конденсатора Сп автоматом после того как электродвигатель наберёт обороты.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшая общую ёмкость конденсаторов при “разгоне” двигателя.

Если мощность двигателя невелика (до 1 кВт), то запустить его можно будет и без пускового конденсатора, оставив в схеме лишь рабочий конденсатор Ср.

Рассчитать ёмкость рабочего конденсатора можно формулой:

• С раб = 4800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток “треугольник”.

• С раб = 2800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток “звезда”.

Это наиболее точный способ, требующий, однако, измерения тока в цепи электродвигателя. Зная номинальную мощность двигателя, для определения ёмкости рабочего конденсатора лучше воспользоваться следующей формулой:

С раб = 66·Р ном, мкФ, где Р ном – номинальная мощность двигателя.

Упростив формулу, можно сказать, что для работы трёхфазного электродвигателя в однофазной сети, ёмкость конденсатора на каждые 0,1 кВт его мощности должна составлять около 7 мкФ.

Так, для двигателя мощностью 1,1 кВт ёмкость конденсатора должна составлять 77 мкФ. Такую ёмкость можно набрать несколькими конденсаторами, соединёнными друг с другом параллельно (общая ёмкость в этом случае будет равна суммарной), используя следующие типы: МБГЧ, БГТ, КГБ с рабочим напряжением, превышающим напряжение в сети в 1,5 раза.

Рассчитав ёмкость рабочего конденсатора можно определить ёмкость пускового – она должна превышать ёмкость рабочего в 2-3 раза. Применять конденсаторы для запуска следует тех-же типов, что и рабочие, в крайнем случае и при условии очень кратковременного запуска можно применить электролитические – типов К50-3, КЭ-2, ЭГЦ-М, рассчитанных на напряжение не менее 450 в.

Как подключить трёхфазный двигатель к однофазной сети.

---

подключение двигателя 380 на 220 вольт

---

правильный подбор конденсаторов для электродвигателя

---

Схема подключения однофазного электродвигателя на 220 вольт через конденсатор

Нередки случаи, когда необходимо подключить электродвигатель к сети 220 вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на 220 вольт. Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на 220 вольт, который рассчитан на три фазы. При этом, необходимо сохранить КПД (коэффициент полезного действия), так поступают в случае, если альтернативы (в виде движка) просто не существует, потому как в схеме на три фазы легко образуется вращающееся магнитное поле, которое обеспечивает создание условий для вращения ротора в статоре. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения. Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал. Для того, чтобы вращение могло происходить самостоятельно, добавляем вспомогательную пусковую обмотку. Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении. При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды. Вторая же обмотка включена все время. Для того, чтобы определить где какая, можно использовать тестер. На рисунке можно увидеть соотношение их со схемой в целом. Подключение электродвигателя на 220 вольт: мотор запускается путем подачи 220 вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Для того, чтобы фазу сдвинуть, необходимо омическое сопротивление, которое и обеспечивают конденсаторы индуктивности. Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике. Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди. Такую схему можно наблюдать на рисунке 1: подключение электродвигателя 220 вольт. Рисунок 1. Схема подключения электродвигателя 220 вольт с конденсатором Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы. Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением. Схема подключения коллекторного электродвигателя на 220 вольт Где можно встретить в быту? Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель. Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй – в статоре. Два кончика, которые остались, необходимо присоединить к питанию в 220 вольт. Подключение электродвигателя 220 вольт с пусковой обмоткой Внимание! Такая схема исключает блок электроники, а следовательно – мотор сразу же с момента старта, будет работать на полную мощность – на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе; существуют электромоторы с двумя скоростями. Их можно определить по трем концам в статоре, выходящим из обмотки. В этом случае скорость вала при подключении уменьшается, а риск деформации изоляции при старте – увеличивается; направление вращения можно изменить, для этого следует поменять местами окончания подключения в статоре или якоре. Схема подключения электродвигателя 380 на 220 вольт с конденсатором Есть еще один вариант подключения электродвигателя мощность в 380 Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии. Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю. Схема подключения электродвигателя 220 вольт через конденсаторы В случае, когда мощность двигателя более 1,5 Киловатта или он при старте работает сразу с нагрузкой, вместе с рабочим конденсатором необходимо параллельно установить и пусковой. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта. Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Для того, чтобы запустить такой электромотор, необходимо все подключить через кнопку (тумблер) и держать кнопку старта, пока он не запустится. Когда запустился – просто отпускаем кнопку и пружина размыкает контакты, отключая стартер Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в 380 В или 220 В. Важно! Для того чтобы подключить однофазный электромотор в однофазную сеть, необходимо ознакомиться с данными мотора на бирке и знать следующее: Р = 1,73 * 220 В * 2,0 * 0,67 = 510 (Вт) расчет для 220 В Р = 1,73 * 380 * 1,16 * 0,67 =510,9 (Вт) расчет для 380 В По формуле становиться понятно, что электрическая мощность превосходит механическую. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля. Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована. Это схема обмотки звездой Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в 220 В, а двух других — линейного напряжения 380 В. Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником. Схема обмотки треугольником проще. По возможности лучше применить ее, так как двигатель будет терять мощность в меньшем количестве, а напряжение по обмоткам всюду будет равно 220 В. Это схема подключения с конденсатором асинхронного двигателя в однофазную сеть. Включает рабочие и пусковые конденсаторы. Пример: применяем конденсаторы ориентируясь на напряжение, минимум 300 или 400 В; емкость рабочих конденсаторов набирается путем параллельного их соединения; вычисляем таким образом: каждые 100 В — это еще 7мкФ, учитывая, что 1 кВт равен 70 мкФ; это пример параллельного соединения конденсаторов емкость для пуска должна превышать в три раза емкость рабочих конденсаторов. Важно! Если при старте не отключить вовремя пусковые конденсаторы, когда мотор наберет стандартные для него обороты, они приведут к большому перекосу по току во всех обмотках, что попросту заканчивается перегревом электромотора.

Как подключить конденсатор к электродвигателю

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно это касается трехфазных короткозамкнутых асинхронников с их прочной конструкцией и неприхотливостью.

Основным условием для преобразования электрической энергии в механическую является факт наличия вращающегося магнитного поля. Для формирования такого поля требуется трехфазная сеть, при этом электрообмотки должны быть смещенными между собой на 120⁰. Благодаря вращающемуся полю система начнёт работать. Однако бытовая техника, как правило, используется в домах, имеющих лишь однофазную сеть 220 В.

Почему применяется запуск двигателя 220 В через конденсатор?

Для начала определимся с терминологией. Конденсатор (лат. condensatio — «накопление») – это электронный компонент, хранящий электрический заряд и состоящий из двух близкорасположенных проводников (обычно пластин), разделенных диэлектрическим материалом. Пластины накапливают электрический заряд от источника питания. Одна из них накапливает положительный заряд, а другая – отрицательный.

Емкость – это количество электрического заряда, которое хранится в электролите при напряжении 1 Вольт. Емкость измеряется в единицах Фарад (Ф).

Метод подключения двигателя через конденсатор – этот способ применяют для достижения мягкого пуска агрегата. На статоре однофазного движка с короткозамкнутым ротором размещают дополнительно к основной электрообмотке ещё одну. Две обмотки соотнесены между собой на угол 90⁰. Одна из них является рабочей, её предназначение заставить работать мотор от сети 220 В, другая – вспомогательная, нужна для запуска.

Рассмотрим схемы подключения конденсаторов:

• с выключателем,
• напрямую, без выключателя;
• параллельное включение двух электролитов.

1 вариант

К обмотке асинхронника подсоединяется фазосдвигающий конденсатор. Подключение осуществляется в однофазную сеть 220 В по специальной схеме.

Здесь видно, что электрообмотка прямо подключена к линии питания 220 В, вспомогательная соединена последовательно с конденсатором и выключателем. Последний предназначен для отключения дополнительной обмотки от источника питания после запуска.

Коммутационный аппарат настроен так, чтобы оставаться закрытым и поддерживать вспомогательную обмотку в эксплуатации до тех пор, пока мотор запускается и разгоняется примерно до 80% от полной нагрузки. На такой скорости, выключатель размыкается, отключая цепь вспомогательной обмотки от источника питания. Затем мотор работает как асинхронный двигатель на основной обмотке.

2 вариант

Схема идентична конденсаторному мотору, но без выключателя. Пусковой момент составляет только 20–30% от полной нагрузки крутящего момента.

Применение этого типа однофазных двигателей, как правило, ограничивается прямым приводом таких нагрузок, как вентиляторы, воздуходувки или насосы, которые не требуют высокого пускового крутящего момента. Возможны различные модификации схем с предварительным расчетом необходимой емкости конденсатора для подсоединения к двигателю 220 В.

Стоит отметить, что обеспечение лучших характеристик нужно при изменении нагрузки мотора. Увеличение емкости ведёт к уменьшению сопротивления в цепи переменного тока. Правда замена емкости электролита несколько усложняет схему.

3 вариант

Схема подключения двух электролитов, подсоединенных параллельно к мотору, приведена ниже. При параллельном соединении общая ёмкость равна сумме емкостей всех подключенных электролитов.

C_s – это пусковой конденсатор. Величина емкостного реактивного сопротивления Х тем меньше, чем больше ёмкость электролита. Она рассчитывается по формуле:

х_с = 1/2nfC_s.

При этом следует учитывать, что на 1 кВт приходится 0,8 мкФ рабочей емкости, а для пусковой емкости потребуется больше в 2,5 раза. Перед подключением к движку следует «прогнать» конденсатор через мультиметр. Подбирая детали нужно помнить, что пусковой кондер должен быть на напряжение 380 В.

Для управления пусковыми токами (контролем и ограничением их величины) используют преобразователь частоты. Такая схема подключения обеспечивает тихий и плавный ход электродвигателя. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. д. Машины такого типа имеют более высокий КПД и производительность, чем их аналоги, работающие лишь на основной электрообмотке.

Методы подключения трёхфазного электродвигателя

Попытка приспособить некоторое оборудование встречает определённые трудности, так как трёхфазные асинхронники большей частью подключаться должны к 380 В. А в доме у всех сеть на 220 В. Но подключить трёхфазный движок к однофазной сети – это вполне выполнимая задача.

1. Включение трехфазного асинхронного мотора.

2. Подключения трехфазного движка к 220 В, с реверсом и кнопкой управления.

3. Соединение обмоток трехфазного мотора и запуск как однофазного.

4. Другие возможные способы соединений трёхфазных электродвигателей.

Заключение

Асинхронники на 220 В широко применяются в быту. Исходя из требуемой задачи, существуют различные методы подключения однофазного и трёхфазного мотора через конденсатор: для обеспечения плавного пуска либо улучшения рабочих характеристик. Всегда можно самому легко добиться нужного эффекта.

Подключение электродвигателя 380 на 220

2016-07-15 Советы

Большинство асинхронных двигателей, предназначенных для работы в трехфазной сети 380 В можно спокойно переделать для работы в домашнем хозяйстве, например для точильного станка или сверлильного, где напряжение сети обычно составляет 220 В. На практике чаще всего применяется схема подключения в однофазную сеть с помощью конденсаторов.

При этом стоит отметить, что при таком подключении мощность электродвигателя составит 50-60% от его номинальной мощности, но и этого зачастую будет вполне достаточно.

Не все трехфазные электродвигатели хорошо работают при подключении к однофазной сети. Проблемы возникают, например, у двигателей серии МА с двойной клеткой короткозамкнутого ротора. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует отдать предпочтение двигателям серий А, АО, АО2, АПН, УАД и др.

Для чего нам нужны конденсаторы? Если вспомнить теорию, обмотки в асинхронном двигателе имеют фазовый сдвиг в 120 градусов, благодаря чему создаётся вращающееся магнитное поле. Вращающееся магнитное поле, пересекая обмотки ротора, индуцирует в них электродвижущую силу, что приводит к возникновению электромагнитной силы, под действием которой ротор начинает вращаться. Но это действительно только для трехфазной сети.

При подключении в однофазную сеть трехфазного двигателя вращающий момент будет создаваться только одной обмоткой и этого усилия будет недостаточно для вращения ротора. Чтобы создать сдвиг фазы относительно питающей фазы и применяют фазосдвигающие конденсаторы.

Наиболее распространенными схемами подключения трехфазного двигателя к однофазной сети являются схема «треугольник» и схема «звезда». При подключении в «треугольник» выходная мощность электродвигателя будет больше чем у «звезды», поэтому в быту обычно применяют ее.

Для того, чтобы определить по какой схеме выполнено подключение двигателя, надо снять крышку клеммника и посмотреть каким образом установлены перемычки.

В случае подключения «треугольником» все обмотки должны быть соединены последовательно, т. е. конец одной обмотки с началом следующей.

Если в клеммник выведено только 3 вывода, значит придется разбирать двигатель и находить общую точку подключения трех концов обмоток. Это соединение надо разорвать, к каждому концу припаять отдельный провод, после чего вывести их на клеммную колодку. Таким образом мы получим уже 6 проводов, которые соединим по схеме «треугольник».

После того как определились со схемой подключения, необходимо подобрать емкость конденсаторов. Емкость рабочего конденсатора можно определить по формуле С раб = 66·Р ном, где Р ном — номинальная мощность двигателя. То есть берем на каждые 100 Вт мощности берем примерно 7 мкФ емкости рабочего конденсатора. Если конденсатора необходимой емкости нет в наличии, можно набрать из нескольких конденсаторов, подключая их в параллель. Конденсаторы можно применять любого типа, кроме электролитических. Неплохо зарекомендовали себя конденсаторы типа МБГО, МБГП. Емкость пускового конденсатора должна быть примерно в в 2-3 раза больше, чем емкость рабочего конденсатора. Рабочее напряжение конденсаторов должно быть в 1,5 раза больше напряжения сети.

Если двигатель после запуска начнет перегреваться, значит расчетная емкость конденсаторов завышена. Если емкости конденсаторов недостаточно, будет происходить сильное падение мощности двигателя. При правильном подборе емкости конденсаторов ток в обмотке, подключенной через рабочий конденсатор, будет одинаков или незначительно отличаться от тока, потребляемого двумя другими обмотками. Рекомендуют подбирать емкости, начиная с наименьшего допустимого значения, постепенно увеличивая емкость до необходимого значения.

В случае подключения маломощных двигателей, работающих первоначально без нагрузки, можно обойтись одним рабочим конденсатором.

Рис.1 Подключение с одним рабочим конденсатором

Рис.2 Схема подключения трехфазного двигателя в однофазную сеть

Сп — Пусковой конденсатор  Ср — Рабочий конденсатор  SB — кнопка  SA — тумблер

Конденсатор пусковой включается кратковременно кнопкой без фиксации только на время, пока электродвигатель 220в разгонится до номинальных оборотов. После выхода двигателя на оптимальный режим пусковой конденсатор необходимо отключить, иначе большая суммарная емкость вызовет перекос фаз и перегрев обмоток. Реверс двигателя осуществляется переключением тумблера.

Пусковой конденсатор для электродвигателя – Electrointer

Пусковой конденсатор – устройство, необходимое для стабильной работы электродвигателя. Он начинает работать непосредственно в момент старта электромотора, так как именно в это время на двигатель действует наибольшая нагрузка. Как только двигатель выходит на рабочую частоту, пусковой конденсатор отключается и больше не используется до следующего запуска. Он отвечает только за запуск двигателя под нагрузкой, также он обеспечивает сдвиг фаз меж пусковой и рабочей обмоткой.

Конструкция и назначение пускового конденсатора

Конденсатор представляет собой устройство, способное накапливать электрический заряд: он состоит из двух проводящих пластик, расположенных на небольшом отдалении друг от друга и разделенных диэлектрическим материалов. Все конденсаторы обладают несколькими характерными особенностями:

• Специальный материал выполняет функции диэлектрика. Для конденсаторов пускового типа эту роль часто играет оксидная пленка, которая наносится на электрод.
• Полярные накопители отличаются небольшими габаритными размерами, которые сочетаются с внушительной емкостью.
• Неполярные конденсаторы больше по размеру, однако их можно устанавливать в цепь, не учитывая полярность.

Пусковой конденсатор двигателя выполняет несколько функций: он повышает показатели магнитного потока и пусковой момент, в результате работоспособность электромотора улучшается. Если этого элемента нет в системе, срок эксплуатации двигателя значительно сокращается, в его работе намного раньше возникнут различные неполадки.

Схема подключения двигателя с пусковым конденсатором

Пусковой конденсатор для электродвигателя играет важную защитную роль, поэтому он является обязательным компонентом схемы. При сборке цепи питания необходимо учитывать несколько обязательных моментов:

• В цепи присутствует рабочий конденсатор, он используется в течение всего времени работы электродвигателя.
• Перед рабочим конденсатором предусматривается разветвление, идущее на выключатель. Он отвечает запуск электродвигателя.
• Пусковой конденсатор подключается к цепи после конденсатора. При подаче сигнала он успевает начать работать в течение нескольких секунд, в то время как ротор начинает набирать обороты.
• Электрическая цепь от обоих конденсаторов идет к электромотору.

Таким образом пусковой и рабочий конденсатор подключаются к цепи параллельно, но первый работает только несколько секунд до выхода двигателя на рабочий уровень показателей, а второй – в течение всего времени эксплуатации двигателя.

Помощь при выборе пусковых конденсаторов

АО «Электроинтер» поможет подобрать и купить пусковой конденсатор подходящей емкости. Сотрудники компании предоставят подробную информацию по работе электрической цепи и помогут определиться с выбором оборудования. Получите необходимые консультации специалистов, чтобы обеспечить стабильную работу двигателя и защитить его от износа.

---

Способы включения трехфазных асинхронных двигателей

Всякий асинхронный трехфазный двигатель рассчитан на два номинальных напряжения трехфазной сети 380 /220  —  220/127 и т. д. Наиболее часто встречаются двигатели 380/220В.  Переключение двигателя с одного напряжения на другое производится подключением обмоток «на звезду» — для 380 В  или  на «треугольник» — на 220 В. Если у двигателя имеется колодка подключения, имеющая 6 выводов с установленными перемычками, следует обратить внимание в каком порядке установлены перемычки. Если у двигателя отсутствует колодка и имеются 6 выводов — обычно они собраны в пучки по 3 вывода. В одном пучке собраны начала обмоток, в другом концы (начала обмоток на схеме обозначены точкой).

В данном случае «начало» и «конец» — понятия условные, важно лишь чтобы направления намоток совпадали, т. е. на примере «звезды»  нулевой точкой могут быть как начала, так и концы обмоток, а в «треугольнике» — обмотки должны быть соединены последовательно, т. е. конец одной с началом следующей. Для правильного подключения на «треугольник» нужно определить выводы каждой обмотки, разложить их попарно и подключить по след. схеме:

Если развернуть эту схему, то будет видно, что катушки подключены «треугольником».

Если у двигателя имеется только 3 вывода, следует разобрать двигатель: снять крышку со стороны колодки и в обмотках найти соединение трёх обмоточных проводов (все остальные провода соединены по 2).  Соединение трёх проводов является нулевой точкой звезды. Эти 3 провода следует разорвать, припаять к ним выводные провода и объединить их в один пучок. Таким образом мы имеем уже 6 проводов, которые нужно соединить по схеме треугольника. Если имеется 6 выводов, но не объединены в пучки и не имеется возможности определить начала и концы.  можно посмотреть здесь.

Трехфазный двигатель вполне успешно может работать и в однофазной сети, но ждать от него чудес при работе с конденсаторами не приходится. Мощность в самом лучшем случае будет не более 70% от номинала, пусковой момент сильно зависит от пусковой емкости,   сложность подбора рабочей емкости при изменяющейся нагрузке. Трехфазный двигатель в однофазной сети это компромис, но во многих случаях это является единственным выходом. Существуют формулы для рассчета емкости рабочего конденсатора, но я считаю их не корректными по следующим причинам:  1. Рассчет производится на номинальную мощность, а двигатель редко работает в таком режиме и при недогрузке двигатель будет греться из-за лишней емкости рабочего конденсатора и как следствие увеличенного тока в обмотке. 2. Номинальная емкость конденсатора указаная на его корпусе отличается от фактической + /- 20%, что тоже указано не конденсаторе. А если измерять емкость отдельного конденсатора, она может быть в два раза большей или на половину меньшей. Поэтому я предлагаю подбирать емкость к конкретному двигателю и под конкретную нагрузку, измеряя ток в каждой точке треугольника, стараясь максимально выравнять подбором емкости. Поскольку однофазная сеть имеет напряжение 220 В, то двигатель следует подключать по схеме «треугольник». Для запуска ненагруженного двигателя можно обойтись только рабочим конденсатором.

.

Направление вращения двигателя зависит от подключения конденсатора (точка а) к точке б или в.
Практически ориентировочную ёмкость конденсатора можно определить  по сл. формуле:  C мкф = P Вт /10,
где C – ёмкость конденсатора в микрофарадах,  P – номинальная мощность двигателя в ваттах. Для начала достаточно, а точная подгонка должна производиться после нагрузки двигателя конкретной работой.  Рабочее напряжение конденсатора должно быть выше напряжения сети, но практика показывает, что успешно работают старые советские бумажные конденсаторы рассчитаные на 160В. А их найти значительно легче, даже в мусоре. У меня мотор на сверлилке работает с такими конденсаторами, расположеными для защиты от хлопка в заземленной коробке от пускателя не помню сколько лет и пока все цело. Но к такому подходу я не призываю, просто информация для размышления. Кроме того, если включить 160и Вольтовые конденсаторы последовательно, вдвое потеряем в емкости зато рабочее напряжение увеличится вдвое 320В и из пар таких конденсаторов можно собрать батарею нужной емкости.
Включение двигателей с оборотами выше 1500 об/мин, либо нагруженных в момент пуска, затруднено. В таких случаях следует применить пусковой конденсатор, ёмкость которого зависит от нагрузки двигателя, подбирается экспериментально и ориентировочно может быть от равной рабочему конденсатору до в 1,5 – 2 раза большей.  В дальнейшем, для понятности,  все что относится к работе будет  зеленого цвета, все что относится к пуску будет красного,  что к торможению синего.



Включать пусковой конденсатор в простейшем случае можно при помощи нефиксированной кнопки.

Для автоматизации пуска двигателя можно применить реле тока. Для двигателей мощностью до 500 Вт подойдёт реле тока от стиральной машины или холодильника с небольшой переделкой. Т. к. конденсатор остаётся заряженным и в момент повторного запуска двигателя, между контактами возникает довольно сильная дуга и серебряные контакты свариваются, не отключая пусковой конденсатор после пуска двигателя. Чтобы этого не происходило, следует контактную пластинку пускового реле изготовить из графитовой или угольной щётки (но не из медно-графитовой, т. к. она тоже залипает).  Также необходимо отключить тепловую защиту этого реле, если мощность двигателя превышает номинальную мощность реле.

Если мощность двигателя выше 500 Вт, до 1,1кВт можно перемотать обмотку пускового реле более толстым проводом и с меньшим количеством витков с таким расчётом, чтобы реле отключалось сразу  же  при выходе двигателя на номинальные обороты.

Для более мощного двигателя можно изготовить самодельное реле тока, увеличив размеры оригинального. Переделка  реле тока.
Большинство трехфазных двигателей мощностью до трех кВт хорошо работают и в однофазной сети за исключением двигателей с двойной беличьей клеткой, из наших это серия МА, с ними лучше не связываться, в однофазной сети они не работают.

Работает схема следующим образом: при переводе переключателя в положение 3 и нажатии на кнопку К1 происходит пуск двигателя, после отпускания кнопки остается только рабочий конденсатор и двигатель работает на полезную нагрузку. При переводе переключателя в положение 1, на обмотку двигателя подается постоянный ток и двигатель тормозится, после остановки необходимо перевести переключатель в положениие 2, иначе двигатель сгорит, поэтому переключатель должен быть специальным и фиксироваться только в положении 3 и 2, а положение 1 должно быть включено только при удержании. При мощности двигателя до 300Вт и необходимости быстрого торможения, гасяший резистор можно не применять, при большей мощности сопротивление резистора подбирается по желаемому времени торможения, но не должно быть меньше сопротивления обмотки двигателя.

.

Эта схема похожа на первую, но торможение здесь происходит за счет энергии запасенной в электролитическом конденсаторе С1 и время торможения будет зависить от его емкости. Как и в любой схеме пусковую кнопку можно заменить на реле тока. При включении переключателя в сеть двигатель запускается и происходит заряд конденсатора С1 через VD1 и R1. Сопротивление R1 подбирается в зависимости от мощности диода, емкости конденсатора и времени работы двигателя до начала торможения. Если время работы двигателя между пуском и торможением превышает 1 минуту, можно использовать диод КД226Г и резистор 7кОм не менее 4Вт. рабочее напряжение конденсатора не менее 350В Для быстрого торможения хорошо подходит конденсатор от фотовспышки, фотовспышек много, а нужды в них больше нет. При выключении переключатель переходит в положение замыкающее конденсатор на обмотку двигателя и происходит торможение постоянным током. Используется обычный переключатель на два положения.

Еще одна не совсем обычная схема автоматического включения.

Как и в других схемах здесь есть система торможения, но ее при ненадобности легко выкинуть. В этой схеме включения две обмотки соединены паралельно, а третья через систему пуска и вспомогательный конденсатор, емкость которого примерно в два раза меньше необходимого при включении треугольником. Для изменения направления вращения нужно поменять местами начало и конец вспомогательной обмотки, обозначеной красной и зеленой точками. Запуск происходит за счет зарядки конденсатора С3 и продолжительность запуска зависит от емкости конденсатора, а емкость должна быть достаточно велика, чтобы двигатель успел выйти на номинальные обороты. Емкость можно брать с запасом, так как после заряда конденсатор не оказывает заметного действия на работу двигателя. Резистор R2 нужен для разрядки конденсатора и тем самым подготовки его для следующего пуска, подойдет 30 кОм 2Вт. Диоды Д245 — 248 подойдут любому двигателю. Для двигателей меньшей мощности соответственно уменьшится и мощность диодов, и емкость конденсатора. Хоть и затруднительно сделать реверсивное включение по данной схеме, но при желании и это можно. Потребуется сложный переключатель или пусковые автоматы.

Схема однофазных электродвигателей

Уважаемый г-н электрик: Где я могу найти электрические схемы однофазного электродвигателя?

Ответ: Я собрал группу схем подключения однофазных электродвигателей и клеммных соединений ниже. Внизу поста также видео о шунтирующих двигателях постоянного тока. ПРИМЕЧАНИЕ. Текстовые ссылки ниже указывают на соответствующие продукты на Amazon и EBay.

Клеммы вращения двигателя — одно напряжение

ВРАЩЕНИЕ	L1	L2
По часовой стрелке	1,5	4,8
Против часовой стрелки	1,8	4,5

Вращение двигателя — двойное напряжение, только основная обмотка

НАПРЯЖЕНИЕ	ВРАЩЕНИЕ	L1	L2	СОЕДИНЕНИЕ
Высокая	Против часовой стрелки	1	4, 5	2 и 3 и 8
Высокая	CW	1	4, 8	2 и 3 и 5
Низкая	Против часовой стрелки	1, 3, 8	2, 4, 5	—
Низкая	CW	1, 3, 5	2, 4, 8	—

Вращение двигателя — двойное напряжение, основная и вспомогательная обмотки

НАПРЯЖЕНИЕ	ВРАЩЕНИЕ	L1	L2	СОЕДИНЕНИЕ
Высокая	Против часовой стрелки	1, 8	4, 5	2 и 3, 6 и 7
Высокий	CW	1, 5	4, 8	2 и 3, 6 и 7
Низкая	Против часовой стрелки	1, 3, 6, 8	2, 4, 5, 7	—
Низкая	CW	1, 3, 5, 7	2, 4, 6, 8	—

Подключения переключателя вспомогательной обмотки должны быть выполнены таким образом, чтобы обе вспомогательные обмотки были обесточены при размыкании переключателя.

СХЕМА ВНУТРЕННЕЙ ПРОВОДКИ ЭЛЕКТРОДВИГАТЕЛЯ

Электрические схемы электродвигателей малой и малой мощности

Индукция с разделенной фазой
Постоянно подключенный конденсатор с разделенной фазой
Запуск с разделенным фазным конденсатором
Работа с разделенным фазным конденсатором
Работа с другим разделенным фазным конденсатором
Индукция в работе с разделенным фазным конденсатором (обратимая)
Пусковое напряжение с разделением фаз
Однозначный конденсатор с разделенной фазой 902 Отталкивание
Индукция начала отталкивания (обратимая)
Затененный полюс
Каркасный затененный полюс
Универсальный

Асинхронный электродвигатель с расщепленной фазой.

Асинхронный электродвигатель с разделенной фазой оснащен короткозамкнутым ротором для работы с постоянной скоростью и имеет пусковую обмотку с высоким сопротивлением, которая физически смещена в статоре от основной обмотки.

Последовательно с пусковой обмоткой находится центробежный пусковой выключатель, который размыкает пусковую цепь, когда двигатель достигает примерно 75-80 процентов синхронной скорости. Функция пускового переключателя заключается в том, чтобы предотвратить потребление двигателем чрезмерного тока, а также защитить пусковую обмотку от чрезмерного нагрева.Двигатель может быть запущен в любом направлении путем реверсирования основной или вспомогательной (пусковой) обмотки.

Эти двигатели подходят для масляных горелок, воздуходувок, бизнес-машин, полировальных машин, шлифовальных машин , и т.д.

Amazon продает электродвигатели

Электродвигатель с постоянно подключенным конденсатором с расщепленной фазой.

Электродвигатель с постоянно подключенным конденсатором с расщепленной фазой также имеет короткозамкнутый ротор с основной и пусковой обмотками.Конденсатор постоянно включен последовательно со вспомогательной обмоткой. Двигатели этого типа запускаются и работают с фиксированным значением емкости последовательно с пусковой обмоткой.

Двигатель получает свой пусковой крутящий момент от вращающегося магнитного поля, создаваемого двумя физически смещенными обмотками статора. Основная обмотка подключается непосредственно к линии, а вспомогательная или пусковая обмотка подключается к линии через конденсатор , обеспечивающий электрическое смещение фаз.

Этот двигатель подходит для приводов с прямым подключением, требующих низкого пускового момента, таких как вентиляторы, нагнетатели, некоторые насосы и т. Д.

Электродвигатель запуска конденсатора с расщепленной фазой.

Электродвигатель с пусковым механизмом с разделенным фазным конденсатором может быть определен как разновидность электродвигателя с расщепленной фазой, в котором конденсатор включен последовательно со вспомогательной обмоткой. Вспомогательная цепь размыкается центробежным переключателем, когда двигатель достигает 70-80 процентов синхронной скорости.

Также известен как асинхронный двигатель с конденсаторным пуском.Ротор представляет собой беличью клетку. Основная обмотка подключается непосредственно через линию, в то время как вспомогательная или пусковая обмотка подключается через конденсатор, который может быть включен в схему через трансформатор с обмоткой соответствующей конструкции и конденсатором таких значений, что две обмотки будут находиться друг от друга примерно на 90 градусов. .

Двигатели этого типа подходят для систем кондиционирования и охлаждения, вентиляторы с ременным приводом и т. Д.

Электродвигатель, работающий через конденсатор, разделенный фазой

Электродвигатель, работающий через конденсатор, разделенный фазой. A Конденсатор с разделенной фазой Электродвигатель рабочего типа имеет рабочий конденсатор, постоянно включенный последовательно со вспомогательной обмоткой. Пусковой конденсатор подключен параллельно рабочему конденсатору только во время пускового периода. Двигатель запускается при замкнутом центробежном выключателе.

После того, как двигатель достигает 70–80 процентов синхронной скорости, пусковой выключатель размыкается и отключает пусковой конденсатор. Рабочий конденсатор обычно представляет собой масляно-заполненный конденсатор с промежутками между бумагами, обычно рассчитанный на 330 В переменного тока для непрерывной работы.Они могут варьироваться от 3 до 16 микрофарад.

Пусковой конденсатор обычно электролитического типа и может находиться в диапазоне от 80 до 300 мкФ для двигателей на 110 В, 60 Гц.

Эти двигатели подходят для применений, требующих высокого пускового момента, таких как компрессоры, нагруженные конвейеры, поршневые насосы, холодильные компрессоры и т. Д.

Amazon продает центробежные переключатели

Другой электродвигатель, работающий на конденсаторе с расщепленной фазой.

Другой тип электродвигателя с расщепленным фазным конденсатором типа использует блок конденсаторного трансформатора и относится к типу с короткозамкнутым ротором с расщепленной фазой, в котором основная и вспомогательная обмотки физически смещены в статоре. В нем используется однополюсный двухпозиционный переключатель для подачи высокого напряжения на конденсатор во время запуска.

После того, как двигатель достигнет скорости от 70 до 80 процентов синхронной, передаточный переключатель срабатывает для изменения отводов напряжения на трансформаторе. Напряжение, подаваемое на конденсатор с помощью трансформатора, может варьироваться от 600 до 800 вольт во время запуска. Для непрерывной работы выдается около 350 вольт.

Подходит для систем с высоким пусковым моментом, таких как компрессоры , нагруженные конвейеры, поршневые насосы, холодильные компрессоры и т. Д.

Асинхронный электродвигатель (реверсивный), работающий на разделенных фазах.

Асинхронный электродвигатель, работающий с разделенным фазным конденсатором (реверсивный). Когда реверсивный переключатель находится в положении «B», вспомогательная обмотка становится основной обмоткой, а основная обмотка становится вспомогательной. В положении «A» обмотки работают, как показано на схеме.

В двигателях с расщепленной фазой смена обмотки заставляет двигатель работать в обратном направлении. Обе обмотки должны быть идентичны по сечению провода и количеству витков.

Используйте его, когда вам нужен реверсивный двигатель конденсаторного типа с переменным током и высоким крутящим моментом.

Электродвигатель с разделенной фазой и запуском реактора.

Асинхронный электродвигатель с разделенной фазой и запуском реактора. Этот двигатель оснащен вспомогательной обмоткой, смещенной в магнитном положении относительно основной обмотки и подключенной параллельно ей. Реактор снижает пусковой ток и увеличивает запаздывание по току в основной обмотке.

При примерно 75% синхронной скорости пусковой переключатель срабатывает, чтобы шунтировать реактор, отключая вспомогательную обмотку от цепи.

Это двигатель постоянной скорости, который лучше всего подходит для легких работающих машин, таких как вентиляторы, небольшие воздуходувки, бизнес-машины, шлифовальные машины и т. Д.

Amazon продает пусковые конденсаторы двигателя

Электродвигатель с однофазным конденсатором с расщепленной фазой (тип двойного напряжения).

Электродвигатель с однофазным конденсатором, разделенный фазой (тип двойного напряжения). Этот двигатель имеет две одинаковые основные обмотки, предназначенные для последовательного или параллельного включения. При параллельном включении основной обмотки напряжение в сети обычно составляет 240 Ом.Когда основные обмотки соединены последовательно, используется напряжение 120 В.

Вспомогательная пусковая обмотка смещена в пространстве от основной на 90 градусов. Он также имеет центробежный выключатель и пусковой конденсатор. Обмотка такого типа дает только половину пускового момента при 120 В по сравнению с подключением на 240 В.

Электродвигатель отталкивания.

Отталкивающий электродвигатель по определению является однофазным двигателем, который имеет обмотку статора, предназначенную для подключения к источнику энергии, и обмотку ротора, подключенную к коммутатору. Щетки и коммутаторы закорочены и размещены так, чтобы магнитная ось обмотки ротора была наклонена к магнитной оси обмотки статора.

Он имеет изменяющуюся характеристику скорости, высокий пусковой момент и умеренный пусковой ток. Благодаря низкому коэффициенту мощности, за исключением высоких скоростей, он может быть преобразован в двигатель с компенсированным отталкиванием, у которого есть другой набор щеток, расположенный посередине между короткозамкнутым набором, и этот дополнительный набор соединен последовательно с обмотками статора.

Электродвигатель индукционный с пуском отталкивания (реверсивный).

Асинхронный электродвигатель с отталкивающим запуском (реверсивный) Асинхронный электродвигатель с отталкивающим запуском — это однофазный электродвигатель, имеющий ту же обмотку, что и отталкивающий электродвигатель, но при заданной скорости обмотка ротора замкнута накоротко или иным образом соединена, чтобы дать эквивалент обмотка беличьей клетки.

Этот двигатель запускается как отталкивающий двигатель, но работает как асинхронный двигатель с постоянной скоростью. Он имеет однофазную обмотку с распределенным возбуждением, ось щеток которой смещена относительно оси обмотки возбуждения. Якорь имеет изолированную обмотку. Ток, индуцированный в якоре, переносится щетками и коммутатором, что приводит к высокому пусковому моменту.

Когда достигается почти синхронная скорость, в коммутаторе происходит короткое замыкание, так что якорь по своим функциям аналогичен якорю с короткозамкнутым ротором. На схеме изображен реверсивный тип, в котором две обмотки статора смещены, как показано.Реверс двигателя достигается путем перестановки соединений обмотки возбуждения.

Электродвигатель с экранированными полюсами.

Электродвигатель с экранированными полюсами — это однофазный асинхронный двигатель, снабженный вспомогательной короткозамкнутой обмоткой или обмоткой, смещенной в магнитном положении относительно основной обмотки. Используется несколько различных методов строительства, но основной принцип тот же.

Затеняющая катушка состоит из медных перемычек с низким сопротивлением, встроенных с одной стороны каждого полюса статора и используемых для обеспечения необходимого пускового момента. Когда ток в основных катушках увеличивается, в затеняющих катушках индуцируется ток, который противодействует магнитному полю, которое создается в части полюсных наконечников, которые они окружают.

Когда ток основной катушки уменьшается, ток в затеняющей катушке также уменьшается до тех пор, пока полюсные наконечники не будут намагничены равномерно. По мере того, как ток основной катушки и магнитный поток полюсного наконечника продолжают уменьшаться, ток в затеняющих катушках меняется на противоположный и стремится поддерживать магнитный поток в части полюсных наконечников.

Когда ток в основной катушке падает до нуля, ток все еще течет в затеняющих катушках, создавая магнитный эффект, который заставляет катушки создавать вращающееся магнитное поле, вызывающее самозапуск двигателя.

Используется там, где требования к питанию невелики, например, в часах, приборах, фенах , маленьких вентиляторах и т. Д.

Каркасный электродвигатель с экранированными полюсами

Каркасный электродвигатель с экранированными полюсами. Электродвигатель с экранированными полюсами каркасного типа разработан для приложений, в которых требования к мощности очень малы. Цепь возбуждения с ее обмоткой построена вокруг обычного ротора с короткозамкнутым ротором и состоит из перфораций, которые поочередно уложены друг на друга, образуя перекрывающиеся соединения, таким же образом, как собираются сердечники небольших трансформаторов.

Такие двигатели могут работать только на переменном токе, они просты по конструкции, дешевы и чрезвычайно прочны и надежны. Однако их основными ограничениями являются низкий КПД и низкий пусковой и рабочий крутящий момент.

Двигатель с экранированными полюсами не является реверсивным, если на каждой стороне полюса не предусмотрены экранирующие катушки и не предусмотрены средства для размыкания одной и замыкания другой катушки. По своей природе высокое скольжение двигателя с экранированными полюсами позволяет удобно получать изменение скорости при нагрузке вентилятора, например, за счет снижения напряжения.

Ebay продает ручные пускатели двигателей

Универсальный электродвигатель.

Универсальный электродвигатель предназначен для работы от переменного или постоянного тока (AC / DC). Это двигатель с серийным заводом. Он снабжен обмоткой возбуждения на статоре, которая последовательно соединена с коммутирующей обмоткой на роторе. Обычно производится с дробными размерами в лошадиных силах.

Скорости при полной нагрузке обычно находятся в диапазоне от 5000 до 10 000 об / мин со скоростью холостого хода от 12 000 до 18 000 об / мин.Типичное применение — переносные инструменты, офисная техника, электрические чистящие средства, кухонная техника, швейные машины и т. Д.

Скорость универсальных двигателей можно регулировать, последовательно подключив к двигателю сопротивление соответствующей величины. Это делает его подходящим для таких применений, как швейные машины, которые работают в диапазоне скоростей. Универсальные двигатели могут быть компенсированными или некомпенсированными, причем последний тип используется только для более высоких скоростей и более низких номиналов.

Реверс этого двигателя достигается путем замены проводов щеткодержателя, при этом якорь подключен к нейтрали.В трехпроводном универсальном электродвигателе реверсивного типа с разделением последовательностей одна обмотка статора используется для получения одного направления, а другая обмотка статора — для получения другого направления, при этом в цепи одновременно находится только одна обмотка статора. Соединения якоря должны находиться в нейтральном положении, чтобы обеспечить удовлетворительную работу в обоих направлениях вращения.

РАЗМЕР РАМЫ ЭЛЕКТРОДВИГАТЕЛЯ

Ниже приведена таблица размеров корпуса двигателя, которую я нашел в старой книге.

Таблица размеров электродвигателя

Эту информацию о монтажных размерах двигателя я нашел в той же книге.

Таблица монтажных размеров электродвигателя NEMA C и J-Face.

НЕКОТОРЫЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОДВИГАТЕЛЯХ ПОСТОЯННОГО ТОКА Схема электрических соединений двигателя постоянного тока

Другие электрические схемы можно найти здесь .

Что такое конденсаторный пусковой конденсаторный двигатель? — его фазорная диаграмма и характеристики

Конденсаторный пусковой конденсаторный двигатель имеет ротор с сепаратором, а его статор имеет две обмотки, известные как основная и вспомогательная обмотки.Две обмотки смещены в пространстве на 90 градусов. В этом методе используются два конденсатора, один из которых используется во время пуска и известен как пусковой конденсатор. Другой используется для непрерывной работы двигателя и известен как RUN конденсатор.

Таким образом, этот двигатель называется Capacitor Start Capacitor Run Motor. Этот двигатель также известен как двухзначный конденсаторный двигатель. Схема подключения двухклапанного конденсаторного двигателя показана ниже

.

В этом двигателе есть два конденсатора, представленные C _S и C _R .При запуске два конденсатора подключаются параллельно. Конденсатор Cs — это пусковой конденсатор с кратковременным номиналом. Он почти электролитический. Для получения пускового момента требуется большой ток id. Следовательно, значение емкостного реактивного сопротивления X в пусковой обмотке должно быть низким. Поскольку, X _A = 1 / 2πfC _A , емкость пускового конденсатора должна быть большой.

Номинальный сетевой ток меньше пускового тока при нормальном рабочем состоянии двигателя.Следовательно, значение емкостного реактивного сопротивления должно быть большим. Поскольку, X _R = 1 / 2πfC _R, , значение рабочего конденсатора должно быть небольшим

Когда двигатель достигает синхронной скорости, пусковой конденсатор Cs отключается от цепи центробежным переключателем Sc. Конденсатор C _R постоянно включен в цепь, поэтому он известен как RUN Capacitor. Рабочий конденсатор рассчитан на длительный срок службы и изготовлен из маслонаполненной бумаги.

На рисунке ниже показана фазовая диаграмма конденсаторного пускового конденсаторного двигателя.

На рис (а) показана векторная диаграмма, когда при пуске оба конденсатора находятся в цепи и ϕ> 90 °. Рис (b) показывает вектор, когда пусковой конденсатор отключен, и ϕ становится равным 90⁰.

Характеристика крутящего момента и скорости двухзначного конденсаторного двигателя показана ниже.

Этот тип двигателя бесшумный и плавный. Они имеют более высокий КПД, чем двигатели, работающие только на основных обмотках. Они используются для нагрузок с большей инерцией, требующих частых запусков, когда максимальный момент отрыва и требуемый КПД выше.Двухзначные конденсаторные двигатели используются в насосном оборудовании, холодильном оборудовании, воздушных компрессорах и т. Д.

Однофазные двигатели переменного тока (часть 2)

---

---

(продолжение части 1)

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЕЙ С РАЗДЕЛЕННОЙ ФАЗКОЙ

==

FGR. 26 Определение направления вращения двигателя с расщепленной фазой.

==

FGR. 27 А конденсаторный двигатель с конденсаторным запуском.

==

FGR. 28 Конденсаторный пуск Конденсаторный двигатель с дополнительным пуском конденсатор.

==

FGR. 29 Потенциальные пусковые реле.

==

FGR. 30 Подключение реле потенциала.

==

Направление вращения однофазного двигателя в целом можно определить когда мотор подключен.

Направление вращения определяется обращением к задней или задней части мотор.FGR. 26 показана схема подключения для вращения. Если по часовой стрелке желательно вращение, T5 должен быть соединен с T1. Если вращение против часовой стрелки желательно, T8 (или T6) должен быть подключен к T1. Эта схема подключения предполагается, что двигатель содержит два набора рабочих и два набора пусковых обмоток. Тип используемого двигателя будет определять фактическое подключение.

Например, FGR. 24 показано подключение двигателя с двумя обмотками. и только одна пусковая намотка.Если бы этот двигатель был подключен по часовой стрелке вращения, клемма T5 должна быть подключена к T1, а клемма T8 должен быть подключен к T2 и T3. Если вращение против часовой стрелки желательно, клемма T8 должна быть подключена к T1, а клемма T5 должен быть подключен к T2 и T3.

КОНДЕНСАТОРНО-ПУСКОВЫЕ МОТОРЫ КОНДЕНСАТОРА

Хотя двигатель с конденсаторным пуском работает от конденсатора, это двигатель с расщепленной фазой, он работает по другому принципу, чем индукционный пуск с сопротивлением двигатель или асинхронный двигатель с конденсаторным пуском.Конденсатор-пуск, конденсатор-бег двигатель сконструирован таким образом, что его пусковая обмотка остается под напряжением всегда. Конденсатор включен последовательно с обмоткой для обеспечения непрерывный ведущий ток в пусковой обмотке (FGR. 27). Поскольку пусковая обмотка все время находится под напряжением, центробежный переключатель не необходимо для отключения пусковой обмотки, когда двигатель достигает полной скорости.

Конденсатор, используемый в этом типе двигателя, обычно заполнен маслом. типа, так как он предназначен для постоянного использования.Исключение из этого общего Правило — это небольшие двигатели с дробной мощностью, используемые в реверсивном потолке поклонники. Эти вентиляторы имеют низкое потребление тока и используют электролитический конденсатор переменного тока. чтобы сэкономить место.

Конденсаторный двигатель с конденсаторным пуском фактически работает по принципу вращающегося магнитного поля в статоре. Поскольку обе обмотки запуска и запуска остаются под напряжением все время, магнитное поле статора продолжает вращаться и двигатель работает как двухфазный двигатель.У этого мотора отличный запуск и рабочий крутящий момент. Он тих в работе и обладает высоким КПД. Поскольку конденсатор все время остается подключенным к цепи, коэффициент мощности двигателя близок к единице.

Хотя конденсаторный двигатель с конденсаторным пуском не требует центробежного выключатель для отключения конденсатора от пусковой обмотки, некоторые двигатели используйте второй конденсатор во время пускового периода, чтобы улучшить пуск крутящий момент (FGR.28).

Хороший пример этого можно найти на компрессоре системы кондиционирования. Блок кондиционирования предназначен для работы от однофазной сети. Если двигатель не герметичен, для отключения используется центробежный выключатель пусковой конденсатор из цепи, когда двигатель достигает примерно 75% номинальной скорости. Однако для герметичных двигателей необходимо использовать некоторые тип внешнего переключателя для отключения пускового конденсатора от цепи.

Двигатель с конденсаторным пуском, запускаемый через конденсатор, или постоянный разделенный конденсатор мотор, как его обычно называют в системах кондиционирования и охлаждения промышленность, как правило, использует потенциальное пусковое реле для отключения пусковой конденсатор, когда нельзя использовать центробежный выключатель. Потенциал пусковое реле, FGR. 29A и B, работает, обнаруживая увеличение напряжение, возникающее в пусковой обмотке при работе двигателя. Схема Схема потенциальной цепи пускового реле приведена на FGR. 30. Внутри схемы реле потенциала служит для отключения пускового конденсатора от цепи когда двигатель достигает 75% своей полной скорости. Пусковое реле Катушка SR подключена параллельно пусковой обмотке двигателя.Нормально замкнутый контакт SR включен последовательно с пусковым конденсатором. Когда контакт термостата замыкается, питание подается как на рабочий, так и на рабочий цикл. пусковые обмотки. На этом этапе подключены пусковой и рабочий конденсаторы. в цепи.

Когда ротор начинает вращаться, его магнитное поле индуцирует напряжение в пусковая обмотка, создавая более высокое напряжение на пусковой обмотке чем приложенное напряжение. Когда двигатель разогнался примерно до 75% от на полной скорости, напряжение на пусковой обмотке достаточно высокое, чтобы подать напряжение на катушку реле потенциала. Это вызывает нормально закрытый Контакт SR для размыкания и отключения пускового конденсатора от цепи. Поскольку пусковая обмотка этого двигателя никогда не отключается от линия питания, катушка потенциального пускового реле остается под напряжением пока двигатель работает.

===

FGR. 31 Затененный полюс.

FGR. 32 Затеняющая катушка препятствует изменению магнитного потока при увеличении тока.

FGR.34 Затеняющая катушка препятствует изменению потока при уменьшении тока.

FGR. 33 Существует противодействие магнитному потоку, когда ток не меняется.

====

ИНДУКЦИОННЫЕ ДВИГАТЕЛИ С ТЕНЕННЫМИ ПОЛЮСАМИ

Асинхронный двигатель с расщепленными полюсами популярен благодаря своей простоте. и долгая жизнь. Этот двигатель не содержит пусковых обмоток или центробежного переключателя. Он содержит ротор с короткозамкнутым ротором и работает по принципу вращающегося магнитное поле, создаваемое затеняющей катушкой, намотанной на одной стороне каждого полюса кусок.

Двигатели с расщепленными полюсами обычно представляют собой двигатели с дробной мощностью, используемые для приложения с низким крутящим моментом, такие как работающие вентиляторы и нагнетатели.

ШЕЙДИНГ

Затеняющая катушка намотана на один конец полюсного наконечника (FGR. 31). На самом деле это большая петля из медной проволоки или медной ленты. Два конца соединены, чтобы сформировать полную цепь. Затеняющая катушка действует как трансформатор с закороченной вторичной обмоткой.Когда ток переменного тока форма волны увеличивается от нуля к положительному максимуму, магнитное поле создается в полюсе. Когда магнитные линии потока прорезают затеняющая катушка, в катушке индуцируется напряжение. Так как катушка низкая сопротивление короткому замыканию, в контуре протекает большое количество тока. Этот ток вызывает сопротивление изменению магнитного потока (FGR. 32). Пока в затеняющей катушке наведено напряжение, будет противодействие изменению магнитного потока.

Когда переменный ток достигает своего пикового значения, он больше не меняется, и в затеняющей катушке не возникает напряжения. Поскольку нет ток в затеняющей катушке, нет противодействия магнитному поток. Магнитный поток полюсного наконечника теперь однороден по полюсу. лицо (ЛГР. 33).

Когда переменный ток начинает уменьшаться от пикового значения обратно в сторону нуля магнитное поле полюсного наконечника начинает схлопываться.Напряжение снова вводится в затеняющую катушку. Это индуцированное напряжение создает ток, противодействующий изменению магнитного потока (FGR. 34). Это вызывает магнитный поток должен быть сосредоточен в заштрихованной части полюса кусок.

Когда переменный ток проходит через ноль и начинает увеличиваться отрицательное направление, происходит тот же набор событий, за исключением того, что полярность магнитного поля обращено. Если бы эти события были просмотрены в быстрый порядок, магнитное поле будет видно, чтобы вращаться поперек лица полюсного наконечника.

==

FGR. 35 Четырехполюсный асинхронный двигатель с расщепленными полюсами.

==

FGR. 36 Обмотка статора и ротор асинхронного двигателя с экранированными полюсами.

===

СКОРОСТЬ

Скорость асинхронного двигателя с расщепленными полюсами определяется тем же Факторы, определяющие синхронную скорость других асинхронных двигателей: частота и количество полюсов статора.

Двигатели с расщепленными полюсами обычно имеют четырех- или шестиполюсные двигатели.FGR. 35 показан чертеж четырехполюсного асинхронного двигателя с расщепленными полюсами.

ОБЩИЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ

Двигатель с экранированными полюсами содержит стандартный ротор с короткозамкнутым ротором. Количество крутящего момента определяется силой магнитного поля статора, напряженности магнитного поля ротора и разность фазового угла между потоками ротора и статора. Индукция заштрихованного полюса двигатель имеет низкий пусковой и рабочий крутящий момент.

Направление вращения определяется направлением, в котором вращающееся магнитное поле движется по лицевой стороне полюса. Ротор поворачивается направление показано стрелкой в ​​FGR. 35.

Направление можно изменить, сняв обмотку статора и повернув это вокруг. Однако это не обычная практика. Как правило, Асинхронный двигатель с расщепленными полюсами считается нереверсивным. FGR. 36 показаны обмотка статора и ротор асинхронного двигателя с экранированными полюсами.

==

FGR. 37 Трехскоростной мотор.

==

МНОГОСКОРОСТНЫЕ ДВИГАТЕЛИ

Существует два основных типа многоскоростных однофазных двигателей. Один из них последовательный тип полюса, а другой — запуск конденсатора со специальной обмоткой конденсаторный двигатель или асинхронный двигатель с экранированными полюсами. Последовательный полюс однофазный двигатель работает, реверсируя ток через переменный полюсов и увеличение или уменьшение общего числа полюсов статора.В последующий полюсный двигатель используется там, где необходимо поддерживать высокий крутящий момент на разных скоростях; например, в двухскоростных компрессорах для центрального кондиционеры.

МНОГОСКОПНЫЕ ВЕНТИЛЯТОРЫ

Многоскоростные двигатели вентиляторов используются уже много лет. Они обычно намотать от двух до пяти ступеней скорости и задействовать вентиляторы и беличью клетку воздуходувки. Схематический чертеж трехскоростного двигателя показан на FGR. 37. Обратите внимание на то, что обмотка хода была выбрана для получения низкого, среднего и высокоскоростной.Пусковая обмотка подключена параллельно ходовой обмотке. раздел. Другой конец провода пусковой обмотки подсоединяется к внешнему маслонаполненный конденсатор. Этот двигатель изменяет скорость, добавляя индуктивность последовательно с ходовой обмоткой. Фактическая рабочая обмотка для этого двигателя между выводами отмечены высокий и общий. Обмотка, показанная между высокий и средний подключены последовательно с главной обмоткой.

Когда поворотный переключатель установлен в положение средней скорости, индуктивное сопротивление этой катушки ограничивает количество тока, протекающего через обмотка хода.При уменьшении тока обмотки хода сила его магнитного поля уменьшается, и двигатель производит меньший крутящий момент. Эта вызывает большее скольжение, и скорость двигателя уменьшается.

Если поворотный переключатель установлен в нижнее положение, индуктивность увеличивается. вставлены последовательно с ходовой обмоткой. Это приводит к меньшему току через обмотку хода и еще одно снижение крутящего момента. Когда крутящий момент уменьшается, скорость двигателя снова уменьшается.

Обычные скорости для четырехполюсного двигателя этого типа: 1625, 1500 и 1350. Об / мин. Обратите внимание, что этот двигатель не имеет широкого диапазона скоростей, поскольку было бы в случае с последующим полюсным двигателем. Большинство асинхронных двигателей перегрев и повреждение обмотки двигателя, если скорость была уменьшена до этого степень. Однако этот тип двигателя имеет гораздо более высокое сопротивление обмоток. чем у большинства моторов. Ходовые обмотки большинства электродвигателей с расщепленной фазой имеют провод сопротивление от 1 до 4 Ом.Этот двигатель обычно имеет сопротивление От 10 до 15 Ом в обмотке. Это высокий импеданс обмоток что позволяет двигателю работать таким образом без повреждений.

Поскольку этот двигатель предназначен для замедления при добавлении нагрузки, он не используется для работы с нагрузками с высоким крутящим моментом — только с нагрузками с низким крутящим моментом, такими как вентиляторы и воздуходувки.

ОДНОФАЗНЫЕ СИНХРОННЫЕ ДВИГАТЕЛИ

Однофазные синхронные двигатели малы и развивают только дробную Лошадиные силы. Они работают по принципу вращающегося магнитного поля. разработан статором с расщепленными полюсами. Хотя они будут работать синхронно скорости, они не требуют постоянного тока возбуждения. Они используются там, где постоянная требуется скорость, например, в часовых двигателях, таймерах и записывающих приборах, и как движущая сила для маленьких вентиляторов, потому что они маленькие и недорогие. для производства. Есть два основных типа синхронных двигателей: Уоррен, или двигатель General Electric, и двигатель Holtz.Эти двигатели также упоминаются как гистерезисные двигатели.

==

FGR. 38 Мотор Уоррена.

==

FGR. 39 Мотор Holtz.

==

FGR. 40 Якорь и щетки универсального двигателя.

==

FGR. 41 Компенсирующая обмотка включена последовательно с обмотка возбуждения.

==

WARREN MOTORS

Двигатель Уоррена состоит из многослойного сердечника статора и одного катушка.Катушка обычно наматывается для работы на переменном токе 120 В. Ядро содержит две опоры, каждая из которых разделена на две секции.

Половина каждого полюсного наконечника содержит затеняющую катушку для вращения магнитное поле (FGR. 38). Поскольку статор разделен на два полюса, скорость синхронного поля составляет 3600 об / мин при подключении к 60 Гц.

Разница между двигателями Уоррена и Хольца заключается в типе ротора. используемый. Ротор двигателя Уоррена построен путем укладки закаленных стальные пластины на валу ротора.Эти диски имеют высокий гистерезис потеря. Пластины образуют две поперечины для ротора. Когда питание подключено к двигателю вращающееся магнитное поле индуцирует напряжение в роторе, и создается сильный пусковой крутящий момент, заставляющий ротор ускоряться до почти синхронной скорости. Как только двигатель разгонится до почти синхронного скорости, поток вращающегося магнитного поля следует по пути минимума реактивное сопротивление (магнитное сопротивление) через две поперечины.Это вызывает ротор синхронизируется с вращающимся магнитным полем, а двигатель работает при 3600 об / мин. Эти двигатели часто используются с небольшими зубчатыми передачами. снизить скорость до желаемого уровня.

ДВИГАТЕЛИ HOLTZ

В двигателе Holtz используется ротор другого типа (FGR. 39). Этот ротор вырезан таким образом, чтобы образовалось шесть прорезей. Эти слоты образуют шесть выступающие (выступающие или выступающие) полюса для ротора. Обмотка типа «беличья клетка» создается путем вставки металлической планки в нижнюю часть каждого слота.Когда питание подается на двигатель, обмотка с короткозамкнутым ротором обеспечивает крутящий момент, необходимый для начала вращения ротора. Когда ротор приближается синхронная скорость, выступающие полюса синхронизируются с полюсами поля каждый полупериод. Это обеспечивает скорость ротора 1200 об / мин (одна треть от синхронная скорость) для двигателя.

УНИВЕРСАЛЬНЫЕ ДВИГАТЕЛИ

Универсальный двигатель часто называют двигателем переменного тока. это очень похож на двигатель серии постоянного тока по своей конструкции в том, что он содержит раневая арматура и кисти (FGR.40). Однако универсальный двигатель имеет добавление компенсирующей обмотки. Если был подключен двигатель постоянного тока к переменному току двигатель будет плохо работать по нескольким причинам. Обмотки якоря будут иметь большое индуктивное сопротивление. при подключении к переменному току. Кроме того, полевые столбы большинство машин постоянного тока содержат твердые металлические полюсные наконечники. Если бы поле было подключено к переменному току, большое количество энергии будет потеряно из-за индукции вихревых токов в полюсах.Универсальные двигатели содержат ламинированный сердечник для предотвращения Эта проблема. Компенсирующая обмотка намотана на статор и функционирует для противодействия индуктивному сопротивлению обмотки якоря.

Универсальный двигатель назван так потому, что он может работать от переменного или постоянного тока. Напряжение. При работе от постоянного тока компенсационная обмотка подключен последовательно с последовательной обмоткой возбуждения (FGR. 41).

==

FGR.42 Компенсация проводимости.

==

FGR. 43 Индуктивная компенсация.

==

FGR. 44 Использование поля серии для установки кистей в нейтральной плоскости должность.

==

ПОДКЛЮЧЕНИЕ КОМПЕНСАЦИОННОЙ ОБМОТКИ ПЕРЕМЕННОГО ТОКА

Когда универсальный двигатель работает от сети переменного тока, компенсирующий обмотку можно подключить двумя способами. Если он подключен последовательно с якорь, как показано на FGR.42, это называется компенсацией проводимости.

Компенсирующую обмотку можно также подключить, закоротив ее выводы вместе. как показано в FGR. 43. При таком подключении обмотка действует как закороченная вторичная обмотка трансформатора. Наведенный ток позволяет обмотка должна работать при таком подключении. Эта связь известна как индуктивная компенсация. Индуктивная компенсация не может использоваться, когда двигатель подключен к постоянному току.

НЕЙТРАЛЬНЫЙ САМОЛЕТ

Так как универсальный двигатель содержит намотанный якорь, коллектор и щетки, щетки должны быть установлены в положение нейтральной плоскости. Эта может выполняться в универсальном двигателе аналогично настройке нейтральная плоскость машины постоянного тока. При установке щеток на нейтраль положение плоскости в универсальном двигателе, последовательное или компенсационное можно использовать обмотку. Чтобы установить кисти в нейтральную плоскость, используйте последовательная обмотка (FGR.44), переменный ток подключен к якорю. приводит. К последовательной обмотке подключают вольтметр. Напряжение тогда наносится на арматуру. Затем положение щетки перемещается, пока вольтметр не подключенное к серии поле достигает нулевой позиции. (Нулевая позиция достигается, когда вольтметр достигает своей нижней точки.)

===

FGR. 45: Использование компенсирующей обмотки для установки щеток в нейтральную плоскость должность.

===

Если для установки нейтральной плоскости используется компенсирующая обмотка, то попеременно на якорь снова подключается ток и подключается вольтметр к компенсационной обмотке (FGR. 45). Затем применяется переменный ток. к якорю, а щетки перемещают, пока вольтметр не покажет его максимальное или пиковое напряжение.

РЕГУЛИРОВАНИЕ СКОРОСТИ

Регулировка скорости универсального двигателя очень плохая.Поскольку это у серийного двигателя такая же плохая регулировка скорости, как у серийного двигателя постоянного тока. Если универсальный двигатель подключен к малой нагрузке или без нагрузки, его скорость практически неограничен. Этот двигатель нередко эксплуатируется при несколько тысяч оборотов в минуту. Универсальные двигатели используются в количество переносных устройств, отличающихся высокой мощностью и малым весом необходимо, например, буровые электродвигатели, пилы и пылесосы. Универсальный двигатель способен производить большую мощность для своего размера и веса, потому что его высокой рабочей скорости.

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

Направление вращения универсального двигателя можно изменить в таким же образом, как изменение направления вращения двигателя постоянного тока. Чтобы изменить направление вращения, измените выводы якоря относительно к полю ведет.

РЕЗЮМЕ

• Не все однофазные двигатели работают по принципу вращающегося магнитного поле.

• Двигатели с разделенной фазой запускаются как двухфазные двигатели, создавая противофазу. условие для тока в обмотке хода и тока в пуске обмотка.

• Сопротивление провода в пусковой обмотке пускового резистора. Асинхронный двигатель используется для создания разности фаз между ток в пусковой обмотке и ток в пусковой обмотке.

• В асинхронном двигателе с конденсаторным пуском используется электролитический конденсатор переменного тока. для увеличения разности фаз между пусковым и рабочим током. Это вызывает увеличение пускового момента.

• Максимальный пусковой момент для двигателя с расщепленной фазой достигается, когда Пусковой ток обмотки и ток рабочей обмотки сдвинуты по фазе на 90 ° с друг друга.

• Большинство асинхронных двигателей с резистивным пуском и индукционные двигатели с конденсаторным пуском. двигатели используют центробежный переключатель для отключения пусковых обмоток, когда двигатель достигает примерно 75% скорости при полной нагрузке.

• Конденсаторный двигатель с конденсаторным пуском работает как двухфазный двигатель. потому что и пусковая, и рабочая обмотки остаются под напряжением во время работы двигателя.

• В большинстве электродвигателей с конденсаторным пуском используются масляные конденсаторы переменного тока. соединены последовательно с пусковой обмоткой.

• Конденсатор конденсаторного пускового конденсаторного двигателя помогает исправить коэффициент мощности.

• Асинхронные двигатели с расщепленными полюсами работают по принципу вращающегося магнитное поле.

• Вращающееся магнитное поле асинхронного двигателя с экранированными полюсами создается. поместив затемняющие петли или катушки на одну сторону полюсного наконечника.

• Синхронная скорость возбуждения однофазного двигателя определяется количество полюсов статора и частота приложенного напряжения.

• Последовательные полюсные двигатели используются, когда желательно изменение скорости двигателя. и должен поддерживаться высокий крутящий момент.

• Двигатели многоскоростных вентиляторов состоят из последовательного соединения обмоток. с обмоткой главного хода.

• Двигатели многоскоростных вентиляторов имеют обмотки статора с высоким импедансом для предотвращения их от перегрева при уменьшении их скорости.

• Направление вращения для электродвигателей с расщепленной фазой изменяется реверсированием. пусковая обмотка по отношению к ходовой обмотке.

• Двигатели с расщепленными полюсами обычно считаются нереверсивными.

• Существует два типа однофазных синхронных двигателей: Уоррена и Holtz.

• Однофазные синхронные двигатели иногда называют двигателями с гистерезисом.

• Двигатель Уоррена работает со скоростью 3600 об / мин.

• Двигатель Holtz работает со скоростью 1200 об / мин.

• Универсальные двигатели работают на постоянном или переменном токе.

• Универсальные двигатели содержат намотанный якорь и щетки.

• Универсальные двигатели также называются двигателями серии переменного тока.

• Универсальные двигатели имеют компенсирующую обмотку, которая помогает преодолевать индукционные реактивное сопротивление.

• Направление вращения универсального двигателя может быть изменено реверсированием. якорь ведет относительно проводов возбуждения.

ВИКТОРИНА

1. Какие три основных типа двигателей с расщепленной фазой?

2.На сколько градусов сдвинуты по фазе напряжения в двухфазной системе. друг с другом?

3. Как подключены пусковая и рабочая обмотки двигателя с расщепленной фазой? по отношению друг к другу?

4. Для обеспечения максимального пускового момента в двигателе с расщепленной фазой, на сколько градусов не совпадает по фазе токи в обмотках быть друг с другом?

5. В чем преимущество асинхронного двигателя с конденсаторным пуском перед индукционный двигатель с резистивным пуском?

6.В среднем, на сколько градусов не совпадают по фазе друг с другом пусковые и управляющие токи обмоток в асинхронном двигателе с резистивным пуском?

7. Какое устройство используется для отключения пусковых обмоток схемы? в большинстве негерметичных асинхронных двигателей с конденсаторным пуском?

8. Почему двигатель с расщепленной фазой продолжает работать после пусковых обмоток были отключены от цепи?

9. Как можно изменить направление вращения двигателя с расщепленной фазой?

10.Если двигатель с двойным напряжением и расщепленной фазой должен работать от высокого напряжения, как связаны между собой обмотки хода?

11. При определении направления вращения двигателя с расщепленной фазой, следует ли смотреть на двигатель спереди или сзади?

12. Какой тип двигателя с расщепленной фазой обычно не содержит центробежного переключатель?

13. Каков принцип работы конденсаторно-пускового конденсатора. запустить мотор?

14.Что заставляет магнитное поле вращаться по индукции с заштрихованными полюсами мотор?

15. Как можно изменить направление вращения асинхронного двигателя с расщепленными полюсами? быть изменен?

16. Как изменяется скорость последующего полюсного двигателя?

17. Почему многоскоростной вентиляторный двигатель может работать на более низкой скорости, чем большинство асинхронные двигатели без вреда для обмоток двигателя?

18. Какова скорость работы мотора Уоррена?

19.Какая скорость работы мотора Хольца?

20. Почему электродвигатель серии переменного тока часто называют универсальным электродвигателем?

21. Какова функция компенсирующей обмотки?

22. Как меняется направление вращения универсального двигателя?

23. Когда двигатель подключен к постоянному напряжению, как должна компенсировать обмотку подключать? 24. Объясните, как установить положение нейтральной плоскости. кистей, используя поле серии.

25. Объясните, как установить положение нейтральной плоскости с помощью компенсирующего обмотка.

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ:

Вы — подрядчик по электрике, и вас вызвали на дом. установить скважинный насос. Владелец дома купил насос, но делает не знаю как его подключить. Вы открываете крышку клеммной коробки и Обнаружьте, что двигатель имеет 8 выводов, помеченных с T1 по T8. Двигатель должен быть подключен к 240 В.В настоящее время T-выводы подключены следующим образом: T1, T3, T5 и T7 соединены вместе; и T2, T4, T6 и Т8 соединены вместе. Линия L1 подключена к группе клемм с T1, а линия L2 подключена к группе клемм с T2. Является нужно ли менять провода для работы от 240 В? Если да, то как они связаны?

Как конденсатор работает в цепи двигателя переменного тока 120 В?

Пытаться запустить однофазный двигатель только с одной обмоткой — все равно что пытаться запустить велосипед только с одной педалью.Это нормально, если вы начнете, но пытаться получить правильное направление старта и начинать с верхней или нижней мертвой точки неудобно.

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Асинхронный двигатель с квадратным ротором, поскольку в редакторе схем нет инструмента круга.

Однофазный асинхронный двигатель аналогичен. Для решения проблемы к двигателю добавляется вспомогательная, обычно более слабая, обмотка, которая смещена от основной обмотки, скажем, на 30 °.Конденсатор включен последовательно с этой катушкой, и он вызывает сдвиг фазы тока во вспомогательной обмотке относительно фазы основной обмотки. В результате магнитное поле в одной обмотке ведет к другой, и это сообщает ротору вращающую силу, достаточную для:

• получить его для начала.
• старт в правильном направлении.

Некоторые двигатели оснащены центробежным выключателем, который отключает вспомогательную обмотку, когда двигатель превышает определенную скорость, поскольку она больше не требуется.Это экономит немного энергии и снижает нагрев двигателя.

Что такое ток конденсатора

Но не могли бы вы прояснить мне эту часть? Когда крышка полностью заряжается, когда 120v пересекает ноль, что происходит с накопленным отрицательным заряжается на насыщенной крышке крышки? Пульсирует ли он вверх по потоку от предыдущий поток напряжения или он просто там сидит? — Скотт

Обычно мы узнаем о конденсаторах в цепях постоянного тока, где легко визуализировать заряд конденсатора, а затем его разрядку, а напряжение конденсатора следует кривой заряда / разряда RC.Обычно в этих сценариях подаваемое напряжение не меняется выше и ниже нуля вольт. Такой образ мышления не очень помогает нам при анализе цепей переменного тока.

Снова рассмотрим пусковую обмотку. Для простоты мы проигнорируем индуктивность обеих обмоток и будем рассматривать их как резисторы. Используя нашу простую модель:

• Ток в главной обмотке будет соответствовать напряжению L-N и будет синфазным с ним.
• Нам нужен фазовый сдвиг тока в ветви L2-C1 для генерации вращения.

Ток конденсатора определяется правилом \ $ I = \ frac {dQ} {dt} \ $, где Q — заряд. Это просто говорит нам о том, что ток будет наибольшим, когда скорость движения заряда наибольшая. Заряд конденсатора определяется как \ $ Q = C \ cdot V \ $, и объединяя их, мы получаем \ $ I = C \ frac {dV} {dt} \ $. Все, что мы здесь говорим, это то, что ток конденсатора пропорционален скорости изменения напряжения .

^{моделировать эту схему}

Упрощение : Мы снова игнорируем индуктивность и обрабатываем обмотки как резисторы с малым сопротивлением (относительно импеданса конденсатора).

При 270 ° напряжение (красный) максимально отрицательное. Конденсатор заряжен полностью отрицательно, и, поскольку напряжение перестало падать (становиться отрицательным), ток упал до нуля (синяя кривая на нуле).

С 270 ° до 0 ° напряжение будет увеличиваться. Скорость изменения будет становиться все быстрее и быстрее по мере приближения к нулю. По этой причине ток будет увеличиваться от нуля до максимального тока при 0 °.

При 0 ° конденсатор полностью разряжен, но скорость изменения напряжения самая высокая (самая крутая на кривой).Это зарядит конденсатор, и, поскольку скорость заряда — ток — пропорциональна скорости изменения напряжения, ток здесь достигает максимума.

Для следующих от 0 ° до 90 ° скорость изменения напряжения уменьшается, и ток уменьшается до нуля.

Тот же рисунок повторяется, но в противоположных направлениях на следующие 180 °.

---

Примечания:

• При таком расположении формы сигналов напряжения и тока всегда синусоидальны.Нет внезапных зарядов / разрядов или скачков напряжения или тока.
• Единственная «бесконечная пауза» — это когда напряжение или ток меняют направление. Это не более чем пауза, чем когда поршень двигателя достигает максимума хода. Скорость = 0 на мгновение, но в этот момент ускорение самое высокое (если я правильно думаю).
• То, что входит в провод под напряжением / под напряжением на этой ноге, должно выходить на нейтраль этой ноги.
• C1, и коммутатор может работать с любой стороны от L2.

Что делает конденсатор?

Для электродвигателя переменного тока с постоянным разделением конденсаторов (также известного как электродвигатели переменного тока пускового и пускового конденсаторов) для правильной работы требуется конденсатор. Выпейте чашечку кофе, мы объясним, почему.

Простой эксперимент …

Чтобы показать, насколько важен конденсатор, мы можем начать с простого эксперимента. Используйте однофазный двигатель переменного тока с постоянным разделенным конденсатором и подключите его провода напрямую к однофазному источнику питания (без конденсатора).Скорее всего, двигатель не будет работать с нагрузкой, если вал не будет вращаться под действием внешней силы (это намного проще с выключенным двигателем с круглым валом). Это потому, что нам нужны как минимум две фазы для создания вращающегося магнитного поля в статоре. Здесь и пригодится конденсатор.

Для чего нужен конденсатор?

Конденсатор, первоначально называвшийся «конденсатором», представляет собой пассивный электронный компонент, который содержит как минимум два проводника (пластины), разделенные изолятором (диэлектриком).Проводники могут быть тонкими пленками из металла, алюминиевой фольги или дисков. Изолятор может быть стеклянным, керамическим, полиэтиленовым, воздушным или бумажным. При подключении к источнику напряжения конденсатор сохраняет электрический заряд в виде электростатического поля между своими проводниками.

По сравнению с батареей, батарея использует химические вещества для хранения электрического заряда и медленно разряжает его через цепь. На это могут уйти годы. Конденсатор выделяет свою энергию намного быстрее — за секунды или меньше.Типичный пример применения — вспышка от вашей камеры.

ВНИМАНИЕ: Поскольку конденсатор сохраняет электрический заряд, никогда не прикасайтесь к его клеммам. Если по какой-то причине это необходимо, убедитесь, что электрический заряд полностью разряжен.

Для чего нужен конденсатор для двигателей?

Конденсатор предназначен для создания многофазного источника питания от однофазного источника питания.При многофазном питании двигатель может:

1. Установите направление вращения.
2. Обеспечьте пусковой момент двигателя и увеличивайте крутящий момент во время работы.

Все двигатели переменного тока компании

Oriental Motor представляют собой двигатели с постоянным разделением конденсаторов (конденсаторный пуск и работа). Эти двигатели содержат основную обмотку и вторичную вспомогательную обмотку. Конденсатор включен последовательно со вспомогательной обмоткой, и это приводит к тому, что ток во вспомогательной обмотке отстает по фазе с током в основной обмотке на 90 электрических градусов (четверть всего цикла).Теперь мы создали многофазный блок питания от однофазного блока питания.

Без конденсатора	С конденсатором

Какой конденсатор используется в двигателе Oriental?

В

Oriental Motor используются конденсаторы для осаждения из паровой фазы, признанные UL. В конденсаторах этого типа в качестве элемента используется металлизированная бумага или пластиковая пленка. Этот конденсатор также известен как «самовосстанавливающийся (SH) конденсатор».Хотя в большинстве предыдущих конденсаторов использовались бумажные элементы, в последние годы пластиковый пленочный конденсатор стал широко распространенным благодаря своей компактной конструкции.

Номинальное время проводимости

Номинальное время проводимости — это минимальный расчетный срок службы конденсатора при работе при номинальной нагрузке, номинальном напряжении, номинальной температуре и номинальной частоте. Стандартная продолжительность жизни — 40 000 часов. Конденсатор, который выходит из строя в конце срока службы, может задымиться или загореться. Мы рекомендуем заменять конденсатор по истечении расчетного времени проводимости, чтобы избежать потенциальных проблем.

Безопасность конденсатора

Некоторые конденсаторы оснащены функцией безопасности, которая позволяет безопасно и полностью удалить конденсатор из цепей для предотвращения дыма и / или возгорания в случае пробоя диэлектрика. В продукции Oriental Motor используются конденсаторы с признанными UL функциями безопасности, которые прошли проверку UL 810 на ток короткого замыкания на 10 000 А.

Как оцениваются конденсаторы и почему это важно?

Конденсаторы

имеют номинальную емкость, рабочее напряжение, допуск, ток утечки, рабочую температуру и эквивалентное последовательное сопротивление…так далее. Для согласования двигателя двумя наиболее важными характеристиками являются емкость и рабочее напряжение. Номинальное напряжение обычно примерно в два раза превышает значение номинального входного напряжения двигателя в вольтах (на самом деле существует формула для определения емкости двигателя, но мы сохраним ее на потом). Для наших компактных двигателей переменного тока единицей измерения емкости является «микрофарада» или мкФ. Эти характеристики указаны как на этикетке двигателя, так и на этикетке конденсатора.

Этикетка двигателя с рекомендованным конденсатором	Этикетка конденсатора

Использование конденсатора с другой емкостью может увеличить вибрацию двигателя, тепловыделение, потребление энергии, изменение крутящего момента и нестабильную работу.Если емкость слишком велика, крутящий момент двигателя увеличится, но может возникнуть перегрев и чрезмерная вибрация. Если емкость слишком мала, крутящий момент упадет. Использование конденсатора, напряжение которого превышает номинальное, может вызвать повреждение, а конденсатор может задымиться или загореться.

Нужно ли мне правильно подбирать конденсатор для двигателей переменного тока Oriental Motor?

Нет. Каждый однофазный двигатель переменного тока Oriental Motor включает в себя специальный конденсатор, размер которого рассчитан на работу двигателя с максимальной эффективностью и производительностью.Подбор конденсаторов не требуется.

Что произойдет, если я использую другой конденсатор?

Чтобы двигатель работал с максимальной эффективностью, всегда используйте специальный конденсатор, поставляемый с двигателем. Выделенный конденсатор создает электрический фазовый сдвиг на 90 ° от вспомогательной (конденсаторной) фазы к основной фазе. Использование неподходящего конденсатора может сместить это значение в сторону от 90 градусов, и, как следствие, неэффективность может привести к перегреву двигателя с непостоянными характеристиками крутящего момента или скорости.

Размер специального конденсатора рассчитан таким образом, чтобы двигатель создавал идеальную кривую крутящего момента / скорости. Обратите внимание на «Номинальная скорость» и «Номинальный крутящий момент». В этой рабочей точке (где эти две точки пересекаются на кривой) достигается наибольшая эффективность. Каждый двигатель рассчитан на номинальную нагрузку. Вот почему увеличение номинального размера — не лучший способ подобрать двигатели переменного тока.

Разница в емкости конденсатора влияет как на номинальную скорость, так и на номинальный крутящий момент, поскольку рабочая точка смещается от максимальной эффективности.Если вы используете два одинаковых двигателя с совершенно разными конденсаторами, вы получите совершенно разные результаты.

При потере максимальной эффективности увеличивается тепловыделение двигателя. Избыточный нагрев может привести к ухудшению качества смазки подшипников и сокращению срока службы двигателя. Однако полезно знать, что если температура обмотки достигает 130 ° F, схема тепловой защиты внутри двигателя срабатывает и отключает двигатель, пока он не остынет.

Как подключить конденсатор?

Для 3-проводного двигателя переменного тока подключите красный и белый провода к противоположным клеммам конденсатора.Подключите черный провод к стороне N (нейтраль) источника питания. Для однонаправленной работы просто подключите L (под напряжением) сторону источника питания к клеммной коробке либо к красному проводнику (по часовой стрелке), либо к белому проводу (против часовой стрелки), чтобы начать вращение. УКАЗАНИЕ: 2 ближайших терминала соединены внутри. Для двунаправленной работы используйте однополюсный двухпозиционный переключатель (SPDT) между проводом под напряжением и клеммами конденсатора для переключения направления.

Однако, чтобы переключить направление асинхронного двигателя, вы должны дождаться полной остановки двигателя.Для реверсивных двигателей направление может быть переключено мгновенно.

Теперь, когда вы знаете важность конденсаторов, не упускайте их. Если да, то используйте этикетку двигателя, чтобы определить подходящий конденсатор. Следите за новостями, чтобы получить больше советов по устранению неполадок.

Схема электрических соединений конденсатора двигателя Baldor

Электрическая схема — это упрощенное традиционное фотографическое изображение электрической цепи.Заказчик признает и соглашается с тем, что для программного обеспечения abb или услуг abb, состоящих из данных, информации, анализов, оценок, выходных данных или совокупной информации моделей, такая информация основана на данных клиентов.

Советы по подключению однофазных конденсаторов Baldor Электропроводка

Этот двигатель называется.

Схема подключения конденсатора двигателя Baldor . Электросхема промышленного двигателя Baldor Reliance New Wirh Baldor. Схема подключения конденсатора двигателя Baldor Обзор принципиальных схем для новичков.Я ищу электрическую схему для двигателей переменного тока и то, как подключены конденсаторы. Модель Baldor Reliance номер детали. Конденсатор проводки двигателя обычно получает два коричневых провода вольт, черный, мощность, белый, нейтральный.

У меня есть пусковой электродвигатель с электрическим конденсатором мощностью v л.с. Мне нужна электрическая схема, чтобы показать проводку между электродвигателем и конденсаторами. Наборы электрических схем однофазных двигателей Baldor: электрические схемы конденсаторов двигателей weg и схемы Baldor. Схемы электрических соединений конденсаторов двигателей Weg и схемы Baldor.

Схема подключения двигателя Baldor Схема подключения двигателя Baldor 5 л.с. Схема подключения двигателя с тормозом Baldor Схема подключения двигателя постоянного тока Baldor Каждая электрическая конструкция состоит из различных частей. Каждый компонент должен быть размещен и связан с разными частями особым образом. Схема подключения однофазного двигателя с конденсатором Схема подключения однофазного двигателя Baldor с конденсатором Схема подключения однофазного двигателя вентилятора с конденсатором Схема подключения однофазного двигателя с конденсатором Каждая электрическая схема состоит из различных уникальных частей.

Каждый компонент должен быть настроен и соединен с разными частями определенным образом. Разновидности электрической схемы конденсатора двигателя Baldor. Схема подключения однофазного электродвигателя 5 л.с. красивая сингл.

Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами. Центробежный выключатель связан с пусковым конденсатором и этим. Схема подключения конденсатора двигателя Baldor Что такое электрическая схема.

Двигатель запускается с помощью конденсатора, поскольку он сам запускается с помощью конденсатора. Самый первый взгляд на представление схемы может быть сложным, однако, если вы можете прочитать карту метро, ​​вы можете просмотреть схемы. Схема подключения — это простое визуальное представление физических соединений и физической компоновки, связанных с электрической системой или цепью.

В противном случае устройство не будет работать должным образом.

Советы по подключению конденсатора двигателя Baldor Электропроводка

Советы по подключению однофазного конденсатора Baldor Электропроводка

Электропроводка центробежного переключателя Однофазный конденсатор Baldor

Советы по подключению конденсатора двигателя Baldor Электропроводка

Советы по подключению электрического конденсатора двигателя Baldor 9000 Электропроводка Однофазный конденсатор Baldor

Электродвигатель Baldor 5 Проводка конденсатора 3 Конденсатор 5 л.с.

Чтение схемы конденсатора Baldor Промышленные электрические схемы

Электропроводка конденсаторов для Baldor Vl1309 Двигатель воздушного компрессора

120 Советы по подключению электропроводки

120 электродвигателя Однофазный конденсатор Baldor

Конденсатор электродвигателя Wiri Принципиальная электрическая схема

Электрическая схема конденсатора электродвигателя Основная электрическая схема

Подключение центробежного переключателя Однофазный конденсатор Baldor

Советы по подключению однофазного конденсатора Baldor Электрическая проводка

Схема подключения однофазного конденсатора Baldor Чертежи основных схем 1-фазного конденсатора

Электропроводка

Схема электрических соединений Baldor 5 л.с., 230 В Схема электрических соединений

Схема электрических соединений

Советы по однофазному двигателю Baldor 2 л.с.

Пусковой конденсатор Baldor Чтение промышленных схем электрических соединений

Схема электрических соединений конденсатора электродвигателя

Принципиальная электрическая схема 3-полюсного переключателя двигателя

Советы по подключению проводов двигателя Baldor мощностью 5 л.с.Электрическая проводка

Схема подключения электродвигателя 110 Символы схемы подключения

Символы схемы подключения электродвигателя 110

Схема подключения электродвигателя 110 Символы схемы подключения

Fdl3731m Каталог продукции Baldor Com

Схема подключения конденсатора электродвигателя Основные электрические схемы конденсатора

Компрессор Электрические соединения

Схема электрических соединений конденсатора электродвигателя Базовая электрическая схема

Схема электрических соединений конденсатора Baldor

Схема электрических соединений конденсатора двигателя Baldor L1512t

Схема подключения конденсатора электродвигателя

Базовая электрическая схема

Схема электрических соединений конденсатора электродвигателя

Базовая электрическая схема

Базовая электрическая схема

О схеме подключения на сайте

Электродвигатель

или схема подключения конденсатора Базовая электрическая схема

Схема электрических соединений 110-вольтного двигателя

Схема электрических соединений 110-вольтового двигателя Символы электрических схем

Разное Техническая информация

Однофазный двигатель Baldor на 230 В Схемы электрических схем 3 9

Конденсатор двигателя для установки вне помещений Советы по электромонтажу Электромонтажная схема

110 Схема подключения электродвигателя Символы электрических схем

Схема подключения однофазного двигателя 230 В Baldor 3 9

37e Схема подключения конденсатора двигателя Baldor 10 л.с. Epanel

Однофазный электродвигатель Baldor

Farm Duty

мощностью 5 л.с. Блок конденсаторов Детали компрессора 36cb5005a01 Ec12116c06 Oc3060f10 L1430t

110 Схема электрических соединений электродвигателя Обозначения на электрической схеме

Электрическая схема конденсатора Baldor General Helper

Советы по подключению двигателя 220 В переменного тока Электропроводка

987a631 Электропроводка конденсатора двигателя Baldor 10 л.с. Epanel Digital

D178b Схема подключения конденсатора двигателя Baldor 10 л.с. Epanel

1105 Схема подключения электродвигателя

Внутренние части двигателя Emerson не подтверждены См. Только план на

Решено Как подключить асинхронный двигатель переменного тока Hvacimtr

1cb Схема подключения конденсатора двигателя Baldor L1512t Epanel

Ec0d0 Схема подключения конденсатора двигателя Baldor Motors Epanel Digital

Polysese

Tesla

Практик-машинист Крупнейший форум по производственным технологиям

A59ac Подключение конденсаторов двигателя Baldor Цифровые ресурсы 900 05

Электропроводка однофазного двигателя Baldor Электропроводка двигателя Baldor

Пусковой конденсатор двигателя Baldor

Пусковой конденсатор двигателя Baldor

Электропроводка конденсатора однофазного двигателя Baldor Baldor 7 5 л.с.

Электропроводка однофазного асинхронного двигателя Провод однофазного двигателя Baldor 100005

Схема подключения конденсатора двигателя Free Picture

Схема подключения конденсатора однофазного двигателя Baldor Baldor 7 5 л.с.

Схема подключения однофазного конденсатора двигателя Baldor

Схема подключения двигателя 110 с конденсатором General Helper

3996a Схема подключения двигателя Baldor L15125

Digital Capacitor Библиотека электрических соединений конденсатора Baldor мощностью 1 л.с.

Схема электрических соединений конденсатора двигателя Baldor General Helper

Схема электрических соединений двигателя Baldor Схема электрических соединений General Helper

Схемы электрических соединений конденсатора двигателя

Схема электрических соединений Baldor Подробная информация об однофазном двигателе

Схема электрических соединений двигателя Baldor Базовая теория электрических соединений

Схема электрических соединений двигателя Baldor 230 В Библиотека электрических соединений двигателя Baldor

Электрическая схема General Helper

5-сильный конденсатор двигателя Baldor Схема электрических соединений Baldor

Схема подключения конденсатора двигателя Unique Start Electrical

Электропроводка специального однофазного конденсатора Baldor Прочитать все

Схема подключения конденсатора двигателя Baldor Shopnext Baldor Co

Схема электрических соединений конденсатора двигателя

Weg

Конденсатор двигателя 3 Baldor Wiri ng Diagram

3dc03 Электропроводка конденсатора двигателя Baldor мощностью 10 л.с. Epanel Digital Books

Тег, заархивированный, проводка однофазного конденсатора пускового двигателя

Схема электрических соединений стартера 1-фазного двигателя Схема бесплатных подключений

Схема подключения конденсатора двигателя Baldor

Feeb 5 л.с. Схема подключения конденсатора двигателя Shopnext Co

Библиотека электрических соединений конденсатора Baldor

Пуск конденсатора Запуск конденсатора Чтение схемы двигателя

Схема подключения двигателя с разделенным конденсатором Baldor 220 Двигатель

Baldor 10 л.с. Схема подключения конденсатора двигателя Baldor

Двигатель Smart Body

Схема соединений Auto Electrical

Схема электрических схем для двигателей Baldor 115 230 Full

230 В однофазный Ba Электропроводка конденсатора ldor 7 5 л.с., одиночный

Схема подключения конденсатора двигателя Baldor Shopnext Co

Схема подключения тормозного двигателя Baldor Электропроводка электродвигателя Baldor

723 Схема подключения конденсатора двигателя Baldor 10 л.с. Epanel

Как заменить конденсатор в потолочном вентиляторе? 3 способа

Как установить и подключить конденсатор в потолочный вентилятор?

Если вы когда-либо сталкивались с проблемой с потолочным вентилятором, такой как гудение, низкая скорость, не работает вентилятор или комплект освещения вентилятора работает, но вентилятор остановлен даже при правильном источнике питания, тогда вы подходящий форум. из наиболее частых причин — неисправный или перегоревший конденсатор вместо неисправных внутренних обмоток, отказ источника питания или заклинивание подшипников.Вы можете проверить и протестировать конденсатор 6 методами, если он неисправен или находится в хорошем состоянии.

Попросту говоря, в потолочном вентиляторе есть однофазный (асинхронный двигатель с расщепленной фазой), где нам нужен пусковой конденсатор, чтобы разделить фазовый угол между пусковой и бегущей обмотками для создания магнитного поля. Конденсатор просто делает это, поскольку он обеспечивает опережающий фазовый сдвиг на 90 ° (поскольку через начальную обмотку течет некоторый ток). Таким образом, напряжение на пусковой и бегущей обмотках имеет разность фаз, которая обеспечивает вращающееся магнитное поле, приводящее к вращению ротора двигателя.

Как упомянуто выше и показано на рисунке ниже, в двигателе потолочного вентилятора есть две обмотки, которые известны как основная (рабочая) и вспомогательная (пусковая) обмотки. Нам нужно подключить конденсатор к пусковой (вспомогательной) обмотке последовательно. Нейтраль должна быть соединена с нейтралью. Не забудьте подключить заземляющий провод к правильному заземлению.

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения i.е. эти цвета, используемые в этом руководстве, предназначены только для ознакомления и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик.Компания Electric Technology и автор данного руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Теперь, если у нас неисправный конденсатор, мы можем заменить его тремя разными способами, как показано ниже.

• Замена вышедшего из строя конденсатора в потолочном вентиляторе.
• Подключение пускового конденсатора с потолочным вентилятором.
• Подключение конденсатора 3-в-1 с потолочным вентилятором, переключателем реверса и натяжной цепью.

Связанное сообщение: Как определить размер и количество потолочных вентиляторов в комнате?

Замена неисправного конденсатора в потолочном вентиляторе

Предположим, что простой вентилятор без осветительного комплекта необходимо заменить новым рабочим конденсатором того же номинала, следуйте инструкциям ниже:

• Прежде всего, выключите выключите главный автоматический выключатель в домашнем распределительном щите, чтобы отключить электропитание.
• Теперь удалите неисправный конденсатор, отрезав точные провода, подключенные к неисправному конденсатору.
• Замените конденсатор новым, подключив красный (под напряжением) провод (от потолочного вентилятора) к первой клемме конденсатора и подключив синий провод ко второй клемме конденсатора.
• Подключите красный и синий провод, наденьте гайку для провода и электрический ответвитель и вставьте его в соединитель проводов, как показано на рисунке ниже.
• Подключите черный (нейтральный) провод потолочного вентилятора ко второму разъему соединителя проводов.
• Теперь подключите фазу и нейтраль к источнику питания. Включите главный автоматический выключатель, чтобы проверить потолочный вентилятор.

Полезно знать: Не подключайте конденсатор к нейтральному проводу, т.е. подключайте конденсатор только красный и черный (или синий и черный, в зависимости от производителя и руководства пользователя), в противном случае, вместо анти-часов В правильном направлении вентилятор начнет вращаться в обратном направлении, то есть в обратном направлении (по часовой стрелке).

Сообщение по теме:

Подключение пускового конденсатора к потолочному вентилятору

Если у вас возникла проблема с пусковым конденсатором потолочного вентилятора, выполните следующие действия, чтобы установить и подключить новый конденсатор.

• Отключите основное питание, отключив автоматический выключатель в DB.
• Удалите перегоревший / неисправный конденсатор с вентилятора, отрезав соответствующие провода.
• Подключите красный провод к первой клемме нового конденсатора, а вторая клемма должна быть соединена с синим проводом с гайкой для проводов (не забудьте также использовать электрический кран) и подключите к первому слоту разъема проводов, как показано на рис.
• Теперь подключите красный (под напряжением) провод от соединителя к регулятору скорости вращения вентилятора или диммерному переключателю вентилятора и к SPST (однополюсному однопроходному или одностороннему переключателю) последовательно.
• Подсоедините провод заземления и нейтраль от вентилятора к заземляющему и нейтральному проводам от главного распределительного щита.
• Включите главный выключатель, чтобы проверить, правильно ли работает вентилятор.

Связанные сообщения:

Подключение 3-в-1 Потолочный вентилятор Конденсатор с обратным переключателем и тягово-цепью

Этот метод немного сложен из-за разных проводов в 3-дюймовом -1, и необходимо соблюдать цветовую кодировку проводки, используемую на схеме подключения (цветовые коды проводки NEC и IEC приведены ниже).Чтобы заменить и заменить конденсатор три в одном на потолочный вентилятор со встроенным комплектом освещения и переключателем реверса, следуйте приведенным ниже инструкциям.

• Прежде всего, выключите главный выключатель в бытовой электросети, чтобы отключить основное питание.
• Подключите зелено-желтый провод заземления к бытовой системе заземления
• Теперь удалите ранее установленный конденсатор в потолочном вентиляторе, отрезав красный и серый провода.
• Сделайте то же самое для выключателя с тяговой цепью, т.е.отсоедините (серый, коричневый, пурпурный и черный) провода от конденсатора к переключателю тяговой цепи и переключателю реверса потолочного вентилятора.
• Теперь подключите новый конденсатор 3-в-1, подключив серый провод к слоту 1 в переключателе тянущей цепи, второй серый провод от конденсатора к среднему выводу переключателя реверса.
• Подсоедините коричневый и фиолетовый провод к гнездам 2 и 3 соответственно в переключателе тягового цепи.
• Подсоедините оранжевый и розовый провода от вентилятора к гнездам 1 и 3 переключателя заднего хода, как показано на рис.
• Подключите белый провод в качестве нейтрали от основной платы к вентилятору, среднему разъему переключателя заднего хода и световому комплекту.
• Подключите черный провод, находящийся под напряжением (фаза или линия), к L пазу переключателя тяговой цепи. Дополнительное соединение через гайку провода к синему проводу от вентилятора к встроенному световому комплекту, как показано на рис.
• Теперь включите главный распределительный щит, чтобы проверить потолочный вентилятор с помощью переключателя реверса (который используется для изменения направления вращения вентилятора), потяните цепной переключатель для различных скоростей и управления ВКЛ / ВЫКЛ.

Связанное сообщение: Как управлять одной лампой с двух или трех мест?

Цветовые коды проводки NEC и IEC:

Мы использовали красный для Live или фазы , черный для нейтраль и зеленый / желтый для заземления. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электрический код [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

• Черный = Фаза или Линия
• Белый = Нейтраль
• Зеленый / Желтый = Заземляющий провод 0004
2

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия
• Синий = Нейтраль
• Зеленый = Заземляющий провод
  5

  4 Как подключить автоматический и ручной переключатель / переключатель (1 и 3 фазы)

  Общие меры безопасности 9 0365
  • Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, знающих, как обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения в подключение электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.
