Схема подключения двух радиаторов отопления последовательно: последовательное соединение батарей, как правильно подсоединить радиатор, схема на фото и видео

диагональное, последовательное, прямое, боковое, видео и фото

Наверное, сразу следует обратить внимание на то, что прямое подключение радиатора отопления подразумевает три основных варианта – боковой, нижний и диагональный, но при этом возможны некоторые нюансы. Кроме того, есть варианты для контуров, которые могут быть однотрубными или двухтрубными, ещё это зависит от количества этажей в здании, а также может рассматриваться с точки зрения дизайна. Но подробнее обо всём этом мы поговорим в материале, расположенном ниже, а также продемонстрируем вам по теме видео в этой статье.

Боковое подключение радиаторов отопления в однотрубной системе

Способы разного подключения

Разновидность контуров

Примечание. Контур системы отопления может быть либо однотрубным, либо двухтрубным.
От этого зависит эффективность теплоотдачи приборов, а также способы их подключения.

Диагональное подключение радиатора отопления в однотрубной системе

1. Однотрубная система отопления подразумевает собой закольцованный контур из одной трубы, в которую врезаются радиаторы отопления – пример такого монтажа показан на верхнем изображении:
   • здесь теплоноситель, двигаясь от котла, по пути, через трубы меньшего диаметра, расходится по батареям и под давлением циркуляционного насоса возвращается назад в ту же трубу;
   • но пройдя через отопительный прибор, вода теряет температуру, следовательно, чем больше радиаторов в такой системе, тем холоднее вода будет в её конце;
   • в автономных системах не рекомендуется устанавливать более 3-4 радиаторов на одну закольцованную трубу, чтобы была возможность сохранить примерно одинаковую температуру в каждом из них;

Байпас в однотрубной системе

2. В однотрубной системе, особенно в многоэтажных домах, удобнее подключать приборы сбоку, но как подключить радиатор отопления с боковым подключением, чтобы максимально сохранить температуру в последующих батареях?
   Для этого между трубами подачи и возврата врезается перемычка, называемая «байпас» и она служит двум целям:
   • во-первых, часть воды проходит по трубе, не попадая в батарею, следовательно, она не охлаждается;
   • во-вторых, благодаря байпасу можно произвести демонтаж без слива теплоносителя, если даже контур напрямую, без обвода, проходит через радиатор;

Принцип двухтрубного контура

3. Более удобным можно назвать двухтрубный контур – здесь теплоноситель попадает в радиатор из трубы подачи, а охлаждённая вода сбрасывается в трубу возврата и возвращается в котёл для нового подогрева:
   • Но цена эксплуатации такого обустройства несколько выше, так как приходится подогревать большее количество воды, следовательно, нужно потратить больше энергоносителей, которые нужно оплачивать;
   • Зато такой контур никогда не вызывает проблем и в него можно врезать большое количество радиаторов, так как есть возможность сохранить во всех равномерную температуру;

Совместное подключение

4. Кроме того, для двухтрубной системы инструкция предусматривает совместное подключение радиаторного контура с тёплым полом, но это два разных устройства, требующих циркуляции теплоносителя при разной температуре.
   • Но, несмотря на такое кажущееся разногласие, такое подключение имеет место — на входе в трубу тёплого пола устанавливается трёхходовой кран, работающий по дискретной системе, и когда контур нагревается до нужного состояния, срабатывает клапан и горячая вода с подачи сбрасывается в «обратку»;
   • Принцип такого подключения хорошо показан на схематическом изображении выше этого абзаца.

Последовательно и параллельно

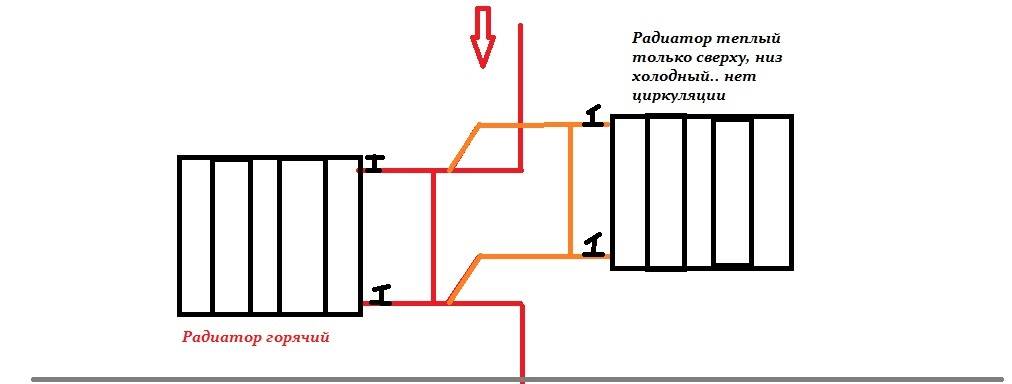

Последовательное подключение

Помимо всего прочего, подключение может быть последовательным и параллельным, так, последовательное подключение радиаторов отопления показано на верхнем изображении.

Такая ситуация возникает также в том случае, когда перекрывают байпас и вода из одного радиатора сразу попадает в другой, минуя подачу и обратку. Но совсем не обязательно, чтобы циркуляция была по диагонали прибора – так, это может быть нижнее боковое подключение («ленинградка») или одностороннее боковое подключение, суть в том, что теплоноситель сразу попадает из батареи в батарею.

Параллельное подключение

Когда подключение радиаторов отопления параллельное, то они не зависят друг от друга, следовательно, температура воды в них будет равномерной, как в первом, так и в последнем приборе.

Но такое возможно только в двухтрубной системе, где на подачу теплоносителя никаким образом не влияет количество батарей. Схему такого подсоединения вы видите вверху, и оно может быть боковым, нижним или диагональным.

По диагонали, сбоку и снизу

Варианты подключения радиаторов отопления (сверху вниз): по диагонали, сбоку, снизу

Оптимальным считается диагональное подключение радиаторов, так как теплоноситель циркулирует в нём с наибольшей равномерностью, поэтому, когда вы видите в сопроводительных документах номинальную мощность, то производитель исходит именно от такого типа подсоединения, когда вся площадь прибора задействована одинаково.

Считается, что здесь потерь максимальной мощности не существует, и она выдаётся на все 100%. Есть ещё один вспомогательный вариант, когда можно оптимально задействовать всю ёмкость, но об этом немного ниже.

Несколько хуже (только на 95% номинальной мощности) работает прибор отопления, если его подсоединяют сбоку (с одной или с двух сторон) – здесь площадь нагрева будет более интенсивной со стороны подачи.

А вот при нижнем подключении, что также называется «ленинградкой» номинальный КПД составляет всего 90%, так как циркуляция затрудняется столбовым давлением и, вполне естественно, что здесь площадь нагрева является наиболее неравномерной.

Примечание. Прежде чем начать расчёт мощности для отопителей в вашей квартире или частном доме, вам следует окончательно определить способ подключения радиаторов. Только в таком случае вы сможете вычислить количество секций наиболее правильно.

Удлинитель протока, как оптимизатор распределения тепла

Удлинитель протока, как решение проблем

Далеко не всегда удаётся в автономной или централизованной системе отопления подсоединять батареи по диагонали, чтобы обеспечить максимальную (100%) отдачу тепла, и для этого есть разные причины – здесь и технические возможности, и особенности интерьера или попросту человеческий фактор – упустил из виду или не знал.

Когда секций не особенно много, во всяком случае, не более 8-10 штук, а то и меньше, то перепады температуры на общей площади радиатора не заметны, а если и заметны, то не особо. Но вот если количество секций увеличить, а такая потребность возникает довольно-таки часто, то перепады температуры на разных концах одного и того же приборе могут достигать 10̎⁰C и даже более.

Безусловно, можно провести переподключение, то есть, подсоединить прибор по диагонали и в таком случае теплоноситель станет равномерно распределяться по всей площади, но это не всегда возможно из-за тех же технических условий или особенностей интерьера.

В таких ситуациях есть своеобразная панацея – это удлинитель протока, который по непонятным причинам почему-то очень сложно найти в наших магазинах, торгующих сантехникой, но его, зато можно сделать самостоятельно.

Нагрев медной трубы перед пайкой

Для этого вам понадобится медная труба с наружным диаметром 18 мм и толщиной стенки не менее 1 мм, а также медная муфта для пайки (переходник на фитинг) с наружным диаметром 19,5 мм.

Длину трубы рассчитывают с учётом количества секций, так, её конец должен доставать до стыка последней и предпоследней секции – в некоторых случаях удлинитель делают до средины радиатора, но обрезать трубу вы сможете в любой момент. Мы не будем во всех подробностях описывать процесс пайки, скажем только, что флюс не должен попасть внутрь трубы, то есть его не должно быть много, так как может образоваться застывшая капля, и вода при циркуляции будет шуметь.

На фото: установка удлинителя протока

Заключение

Произвести подключение радиаторов отопления вы можете и своими руками, если, конечно, для этого у вас имеются необходимые инструменты. Но если вы в этом деле новичок, то не забывайте о том, что это достаточно ответственно – подтекание системы в период отопительного сезона явление не просто неприятное, а, можно сказать, из ряда вон выходящее. Поэтому, если не надеетесь на свои силы, то лучше пригласите специалиста.

Виды подключения радиаторов отопления: последовательное,

25-05-2017

Отопление

Возможно, сходу направляться обратить внимание на то, что прямое подключение радиатора отопления подразумевает три основных варианта – боковой, нижний и диагональный, но наряду с этим вероятны кое-какие нюансы. Помимо этого, имеется варианты для контуров, каковые смогут быть однотрубными либо какое количество, ещё это зависит от количества этажей в здании, и может рассматриваться с позиций дизайна. Но подробнее обо всём этом мы поболтаем в материале, расположенном ниже, и продемонстрируем вам по теме видео в данной статье.

Методы различного подключения

Разновидность контуров

Примечание. Контур системы отопления возможно или однотрубным, или двухтрубным. От этого зависит эффективность теплоотдачи устройств, и методы их подключения.

1. Однотрубная система отопления подразумевает собой закольцованный контур из одной трубы, в которую врезаются радиаторы отопления – пример для того чтобы монтажа продемонстрирован на верхнем изображении:
   • тут теплоноситель, двигаясь от котла, по пути, через трубы меньшего диаметра, расходится по батареям и под давлением циркуляционного насоса возвращается назад в ту же трубу;
   • но пройдя через отопительный прибор, вода теряет температуру, следовательно, чем больше радиаторов в таковой системе, тем холоднее вода будет в её конце;
   • в автономных системах не рекомендуется устанавливать более 3-4 радиаторов на одну закольцованную трубу, дабы была возможность сохранить приблизительно однообразную температуру в каждом из них;

1. В однотрубной системе, особенно в многоэтажных зданиях, эргономичнее подключать устройства сбоку, но как подключить радиатор отопления с боковым подключением, дабы максимально сохранить температуру в последующих батареях? Для этого между трубами подачи и возврата врезается перемычка, именуемая «байпас» и она помогает двум целям:
   • во-первых, часть воды проходит по трубе, не попадая в батарею, следовательно, она не охлаждается;
   • во-вторых, благодаря байпасу возможно произвести демонтаж без слива теплоносителя, в случае если кроме того контур напрямую, без обвода, проходит через радиатор;

1. Более эргономичным возможно назвать двухтрубный контур – тут теплоноситель попадает в радиатор из трубы подачи, а охлаждённая вода сбрасывается в трубу возврата и возвращается в котёл для нового подогрева:
   • Но цена эксплуатации для того чтобы обустройства немного выше, поскольку приходится подогревать большее количество воды, следовательно, необходимо израсходовать больше источников энергии, каковые необходимо оплачивать;
   • Но таковой контур ни при каких обстоятельствах не вызывает неприятностей и в него возможно врезать много радиаторов, поскольку имеется возможность сохранить во всех равномерную температуру;

1. Помимо этого, для двухтрубной системы инструкция предусматривает совместное подключение радиаторного контура с тёплым полом, но это два различных устройства, требующих циркуляции теплоносителя при различной температуре.
   • Но, не обращая внимания на такое кажущееся разногласие, такое подключение имеет место — на входе в трубу тёплого пола устанавливается трёхходовой кран, работающий по дискретной системе, и в то время, когда контур нагревается до нужного состояния, срабатывает клапан и тёплая вода с подачи сбрасывается в «обратку»;
   • Принцип для того чтобы подключения хорошо продемонстрирован на схематическом изображении выше этого абзаца.

Последовательно и параллельно

Кроме всего другого, подключение возможно последовательным и параллельным, так, последовательное подключение радиаторов отопления продемонстрировано на верхнем изображении.

Такая обстановка появляется кроме этого в том случае, в то время, когда перекрывают байпас и вода из одного радиатора сходу попадает в другой, минуя подачу и обратку. Но совсем не обязательно, дабы циркуляция была по диагонали прибора – так, это возможно нижнее боковое подключение («ленинградка») либо одностороннее боковое подключение, сущность в том, что теплоноситель сходу попадает из батареи в батарею.

В то время, когда подключение радиаторов отопления параллельное, то они не зависят друг от друга, следовательно, температура воды в них будет равномерной, как в первом, так и в последнем приборе.

Но такое вероятно лишь в двухтрубной системе, где на подачу теплоносителя никаким образом не воздействует количество батарей. Схему для того чтобы подсоединения вы видите вверху, и оно возможно боковым, нижним либо диагональным.

По диагонали, сбоку и снизу

Оптимальным считается диагональное подключение радиаторов, поскольку теплоноситель циркулирует в нём с громаднейшей равномерностью, исходя из этого, в то время, когда вы видите в сопроводительных документах номинальную мощность, то производитель исходит как раз от для того чтобы типа подсоединения, в то время, когда вся площадь прибора задействована одинаково.

Считается, что тут утрат большой мощности не существует, и она выдаётся на все 100%. Имеется ещё один вспомогательный вариант, в то время, когда возможно оптимально задействовать всю ёмкость, но об этом мало ниже.

Немного хуже (лишь на 95% номинальной мощности) работает прибор отопления, в случае если его подсоединяют сбоку (с одной либо с двух сторон) – тут площадь нагрева будет более интенсивной со стороны подачи.

А вот при нижнем подключении, что кроме этого называется «ленинградкой» номинальный КПД образовывает всего 90%, так как циркуляция затрудняется столбовым давлением и, в полной мере естественно, что тут площадь нагрева есть наиболее неравномерной.

Примечание. Перед тем как начать расчёт мощности для отопителей в вашей квартире либо частном доме, вам направляться совсем выяснить метод подключения радиаторов. Лишь при таких условиях вы сможете вычислить количество секций наиболее верно.

Удлинитель протока, как оптимизатор распределения тепла

Далеко не всегда удаётся в автономной либо централизованной системе отопления подсоединять батареи по диагонали, дабы обеспечить большую (100%) отдачу тепла, и для этого имеется различные обстоятельства – тут и техвозможности, и особенности интерьера либо попросту антропогенный фактор – потерял из виду либо не знал.

В то время, когда секций не особенно большое количество, во всяком случае, не более 8-10 штук, а то и меньше, то перепады температуры на неспециализированной площади радиатора не заметны, а вдруг и заметны, то не очень. Но вот в случае если количество секций расширить, а такая потребность появляется довольно-таки довольно часто, то перепады температуры на различных концах одного и того же приборе могут быть около 10??C а также более.

Непременно, возможно провести переподключение, другими словами, подсоединить прибор по диагонали и при таких условиях теплоноситель станет равномерно распределяться по всей площади, но это не всегда вероятно из-за тех же технических условий либо изюминок интерьера.

В таких обстановках имеется необычная панацея – это удлинитель протока, который по непонятным обстоятельствам почему-то весьма сложно отыскать в наших магазинах, торгующих сантехникой, но его, но возможно сделать самостоятельно.

Для этого вам пригодится бронзовая труба с наружным диаметром 18 мм и толщиной стены не меньше 1 мм, и бронзовая муфта для пайки (переходник на фитинг) с наружным диаметром 19,5 мм.

Длину трубы рассчитывают с учётом количества секций, так, её конец должен добывать до стыка последней и предпоследней секции – в некоторых случаях удлинитель делают до средины радиатора, но обрезать трубу вы сможете в любую секунду. Мы не будем во всех подробностях обрисовывать процесс пайки, скажем лишь, что флюс не должен попасть вовнутрь трубы, другими словами его не должно быть большое количество, поскольку может появиться застывшая капля, и вода при циркуляции будет шуметь.

Удлинитель протока устанавливают в верхней части радиатора, но его лучше, само собой разумеется, применять вместе с термоголовкой, которой вы сможете задавать нужную вам температуру. А вот распределение теплоносителя по площади батареи у вас сейчас будет равномерным.

Заключение

Произвести подключение радиаторов отопления вы имеете возможность и своими руками, в случае если, само собой разумеется, для этого у вас имеются нужные инструменты. Но если вы в этом деле новичок, то помните о том, что это достаточно ответственно – подтекание системы в период отопительного сезона явление не просто неприятное, а, возможно сказать, из ряда вон выходящее. Исходя из этого, если не сохраняете надежду на свои силы, то лучше пригласите эксперта.

схема как лучше сделать, преимущества и недостатки

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Устройство

Элементы двухтрубного отопления с нижним разрезом трубы:

• котел и насос;
• Авто воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
• аккумуляторы и расширительный бачок;
• фильтры, регулирующие устройства, датчики температуры и давления;
• байпасы можно использовать, но не обязательно.

Достоинства и недостатки

Рассмотренная двухтрубная схема подключения при использовании обнаруживает множество достоинств. Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

• требуется больше материалов, чем для однотрубной линии;
• низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Как работает двухтрубная система с нижним подключением?

Название «двухтрубные» происходит от принципа соединения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное соединение батарей обеспечивает максимальную эффективность теплообмена и движения теплоносителя. Если схема реализована в многоэтажном доме, то отопление квартир осуществляется с помощью коллектора, что облегчает подключение и регулирование температуры в каждом отдельном радиаторе. Тот же принцип используется в частном доме с несколькими этажами или сложной схемой отопления. Схема двухтрубной системы отопления с нижней разводкой выполняется при наличии сложной аппаратуры контроля и управления, поэтому для одноэтажных и малогабаритных домов она не подходит.

В таблице приведены результаты ориентировочного расчета количества секций радиаторов на одно отапливаемое помещение:

Работа системы отопления с верхней разводкой и с нижним присоединением труб отличается, прежде всего, по направлению движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по основному стояку в направлении снизу вверх. По мере его движения теплоноситель, проходя через радиаторы отопления, движется по трубам обратки и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, освобождаются открытием кранов Маевского, установленных на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапаны – воздухоотводчики.

В таблице ниже приведены данные расчета мощности радиаторов в зависимости от отапливаемой площади помещения:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько контуров отопления через которые жидкость течет по подающему и обратному тракту. Если подающая труба проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: рядом с трассой отопления проложить отдельные воздушные магистрали, включенные в разводку, и подсоединенные на выходе к расширительному бачку.

В этом случае краны Маевского или форточки не нужны, но воздушники существенно усложняют компоновку и практическую сторону разводки — возможность присоединения труб, поворотов и размещение дополнительных трасс вдоль стен или пола , что делает такую ​​конструкцию громоздкой и объемной. Кроме того, подключение труб к ВЛ – это размещение стояков от пола до потолка в каждом помещении, что сводит на нет все преимущества нижнего подключения.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, т.к. теплоноситель направлен снизу вверх по подающим стоякам. Оба вида разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, и смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

При верхнем подключении линия подачи находится выше уровня радиатора. Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем – по стоякам подачи равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод, — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки. Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Радиаторы для систем централизованного отопления

Радиатор чугунный столбчатый

• Многие из нас уже давно привыкли к чугунным радиаторам, устанавливаемым с момента постройки дома и даже, если возникает необходимость, заменяют их на подобные. Для систем централизованного отопления такие батареи достаточно хороши, поскольку выдерживают высокое давление, поэтому в паспорте батарея имеет две цифры, первая из которых указывает на рабочее давление, а вторая – напорное (испытательное) давление. Для чугунных приборов это обычно 6/15 или 8/15.

Радиатор секционный биметаллический

• Но в девятиэтажке рабочее давление обычно достигает 6 атмосфер, поэтому вышеописанные батареи вполне подойдут, а вот в 22-этажке давление может достигать 15 атмосфер, поэтому здесь более уместны устройства из стали или биметалла. Для централизованного отопления не подходят только алюминиевые радиаторы, так как они не выдержат рабочего состояния централизованного контура.

Рекомендации. Если вы затеяли в своей квартире капитальный ремонт и к тому же хотите заменить радиаторы, то, по возможности, замените трубы разводки. Эти трубы ½” или ¾”, наверное, тоже не в очень хорошем состоянии, а экопласт подойдёт лучше используется вместо этого. Стальные и биметаллические (секционные или панельные) радиаторы имеют более узкие водотоки, чем чугунные, поэтому могут забиваться и терять мощность. Чтобы этого не произошло, поставьте на подачу воды к батарее обычный фильтр, который устанавливается перед водомером.

Принцип действия

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном помещении целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур между теплоносителем в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола. Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, закрепляемые на стояках или специальных воздухоотводчиках.

Схема разводки трубопроводов

Пока теплотехники обсуждают оптимальную схему отопления дома ЦО, поднимается вопрос грамотной разводки трубопроводов в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одной из двух возможных схем.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оснащении многоэтажных домов отопительными приборами. При этом место обратки и подачи строго не регламентировано и может меняться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Может меняться и прямое направление движения теплоносителя по стоякам. Предусмотрен вариант движения нагретой воды в направлении снизу вверх или сверху вниз.

Однотрубное соединение отличается простотой монтажа, доступной стоимостью, надежностью и длительным сроком службы, но имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели эффективности.

На практике могут применяться различные устройства для компенсации недостатков, которыми отличается однотрубная схема отопления, эффективным решением проблемы может стать лучистая система. Он предназначен для использования коллектора, чтобы помочь регулировать температурные условия.

Двухтрубное соединение

Двухтрубное соединение является второй версией шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно иной конструкцией, чем однотрубная. При реализации этой схемы нагретая вода от радиатора не перемещается к следующему отопительному прибору в контуре, а сразу поступает в обратный клапан и направляется в котельную на отопление. Таким образом удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает осуществление данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. система тоже недешева, но дороговизна компенсируется качественным и равномерным обогревом дома по всем этажам.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, а используя его в квартире, хозяин добьется значительных результатов в экономии денежных средств на оплате коммунальных услуг, ведь сможет самостоятельно регулировать отопление при необходимости.

Виды

Двухтрубная система отопления может быть следующих видов:

• горизонтальная и вертикальная;
• прямоточный — теплоноситель течет в одном направлении по обоим патрубкам;
• тупиковый — горячая и охлажденная вода движется в разные стороны;
• с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда батареи целесообразно подключать к горизонтально расположенной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды. Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Далее следует согласовать монтаж системы отопления в проектной документации и приступить к закупке необходимых материалов, устройств, подготовке инструментов.

Ступени

Вкратце установка состоит из следующих пунктов:

• подающая труба выводится из котла и соединяется с расширительным баком;
• из бака выводится трубка верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если предусмотрен) и насос;
• параллельно подаче проводится обратка, она же подключается к радиаторам и врезается в котел.

Котел

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором расстоянии от стен.

Пол и стены вокруг облицованы огнеупорным материалом, дымоход выведен на улицу. При необходимости рядом с котлом устанавливается насос для циркуляции, коллектор для раздачи, регулирующие, измерительные приборы.

Радиаторы

Устанавливаются в последнюю очередь. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Точный расчет двухтрубной системы отопления

Перед началом работ необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Необходимо рассчитать падение напора в заднем сечении или рассчитать диаметр трубы.

Расчет ведется с учетом следующих факторов:

• Внутренняя поверхность труб и ее шероховатость;
• Диаметр сечения;
• Количество изгибов трубы;
• Перепад давления между подачей и обраткой;
• Количество радиаторов и их сечение;
• Запорные элементы.

Для расчета двухтрубной системы отопления лучше обратиться к профессионалам

При расчетах пользоваться формулами и аксонометрической таблицей. Можно использовать специальную программу. В качестве основного объекта принимается наиболее нагруженное кольцо или контур. В результате расчетов оптимальная скорость движения должна быть в пределах от 0,3 до 0,7 м/с.

При большей скорости нагрев будет шуметь, при меньшей скорости будет происходить сильный перепад температуры.

После расчетов приобретают трубы эффективного диаметра, необходимое количество радиаторов, бойлер, арматуру, швабры, расширительный бак, насос для циркуляции, если есть такая необходимость.

Наконечники

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на 20 и более погонных метров.

Если трубопровод находится у входной двери, целесообразно разделить его на два колена. Маршрут затем создается из верхней точки системы. Нижняя линия двухтрубной конструкции должна быть симметрична и параллельна верхней.

Все технологические узлы должны быть оборудованы кранами, а подающий трубопровод желательно утеплить. Распределительный бак также целесообразно размещать в утепленном помещении. При этом не должно быть прямых углов, острых изломов, которые впоследствии будут создавать сопротивление и воздушные пробки. Наконец, нельзя забывать об опорах для труб – они должны быть изготовлены из стали и врезаны через каждые 1,2 метра.

обогрев — Правильная проводка для второго термостата

спросил 1 год, 5 месяцев назад

Изменено 1 год, 5 месяцев назад

Просмотрено 153 раза

В предыдущем вопросе здесь я пытался выяснить, почему у меня не работают радиаторы в подвале. С помощью всех мне удалось выяснить, что не работает зональный вентиль на трубе, которая шла от радиаторов подвала. Мне все еще нужно немного покопаться в том, ПОЧЕМУ он не работает (нужно ли его заменить и т. Д.), Но я смог определить, что, если я вручную сдвину его, чтобы «открыть», эти радиаторы будут работать. Так что теперь я уже думаю о следующем шаге.

У меня есть два зональных клапана, которые могут управлять двумя зонами моего дома по отдельности, но у меня есть «тупой» термостат, который не может этого сделать, а также будет довольно сложно провести дополнительные провода на первый этаж. и соедините с термостатом там, чтобы управлять отдельной зоной. Что было бы намного проще, так это установить отдельный термостат внизу в наполовину законченном подвале. Я могу легко добраться до задней стороны одной из готовых стен, добавить термостат, а затем провести оттуда провод к системе отопления, чтобы контролировать «зону» подвала.

Мой вопрос : Как? Я прикрепил схему текущей проводки ниже, и я был бы рад, если бы мне помогли с двумя конкретными вещами:

1. . клапан не работает)
2. Где на этой схеме я мог бы добавить второй термостат, который бы контролировал радиаторы в подвале?

Текущая проводка:

• проводка
• отопление
• радиатор

Вы близки, но для того, чтобы подключить вентиль в подвале, вам нужно внести некоторые изменения. Я изменил вашу диаграмму и добавил грубые зеленые ножницы, показывающие «устранить эту связь» между «питанием», хотя я не уверен, что вы имеете в виду под этим, и тем, что, по-видимому, является реле термостата подвального клапана (если оно слева, точно так же, как клапан первого этажа).

Новый термостат (синий) должен подключаться к проводной гайке Белой линии вверху, так же, как вход к Термостату 1, а выход должен подключаться к входу подвального клапана так же, как выход Термостата 1 подключается к его клапану. .

Также синим, я зачеркнул ваше «что бы это ни было» и пометил его зеленым, и зачеркнул «питание», потому что это, вероятно, неправильно — вместо этого питание должно поступать от трансформатора, скорее всего, 24 В переменного тока.
