Схема подключения вытяжного вентилятора в ванной с таймером
Вы наконец то решили установить у себя в ванной, сан узле, на кухне или в каком другом помещении Вытяжной вентилятор. Способствовал ли такому решению текущий ремонт, или просто «достало» внимать различным запахам из вентиляционной шахты. Да и свои побочные отходы жизнедеятельности — стряпня, варка на кухне, про сан узел вообще молчок. Одним словом — вентилятору быть!
На сегодняшний день, купить вытяжной вентилятор диаметром 100, 120, и других размеров не составляет ни какой проблемы, кроме как правда одной, а какой взять?
Менеджеры в торговых точках предложат вам десятки вариантов, один лучше другого. Право выбора безусловно за вами. Единственное при покупке учитывайте в какой среде будет работать ваш вентилятор, и обьём обслуживаемого помещения.
Мы же рассмотрим различные варианты подключения вытяжных вентиляторов.
Так как последнее время на рынке появилось много моделей с дополнительными функциями таким как «Таймер» или «Датчик влажности»(гигростат) и для правильной работы этих функций необходимы дополнительные развязки по питанию.
К сожалению в большинстве квартир старой застройки к вентиляционной шахте нет вообще никакой электрической подводки. В данном случае простой (без доп.функций) вентилятор можно подключить параллельно от лампы освещения (в основном используется в сан.узлах) «дёшево и сердито». Включил свет — вытяжка работает, выключил освещение — остановился.
Либо пробросить к нему отдельную линию от распределительной коробки, и запитать отдельным выключателем, расположенным в удобном для вас месте.
Далее будут рассмотрены варианты подключения вентиляторов с дополнительными функциями. В случае когда у вас к шахте подведено напряжение 220 в, и что либо переделывать вам «пока» не хочется, можно поставить перемычку и тогда ваш «карлсон» будет работать в обычном режиме.
а вот чтоб задействовать его функциональные возможности, необходимо подключение дополнительной цепи.
Как вариант можно опять же использовать фазу от лампы освещения данного помещения. Выключатель вентилятора в данном случае можно вообще посадить накоротко.
Как только вы включили в помещении свет, фазный толчок включит таймер настроенный вами на определённое время (не более 25 минут).
А лучшим вариантом безусловно будет если подводка к вентилятору вытяжки будет постоянной, а в удобном для вас месте будет установлен «кнопочный выключатель»
При покупке вытяжного вентилятора с ним обязательно идёт инструкция по подключению, и вышеперечисленные схемы не являются панацеей к применению.
К каждому подключению нужен индивидуальный подход. Можно например запитать вентилятор через «датчик движения» — защёл в помещение — вентилятор работает, вышел — нет. Можно подключить через «акустический датчик» — хлоп в ладоши – вуаля карлсоны крутятся, хлоп вторично — остановились.
Изобретайте, творите, пробуйте. Но будьте осторожны! Все подключения проводите со снятием напряжения на рабочих цепях.
Желаем удачи!
Подключение таймера вытяжного вентилятора в санузле
Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.
Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.
Зачем нужен таймер для вентилятора санузла ?
Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.
Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.
И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.
Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.
Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.
Подключение таймера санузла
В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.
Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.
Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

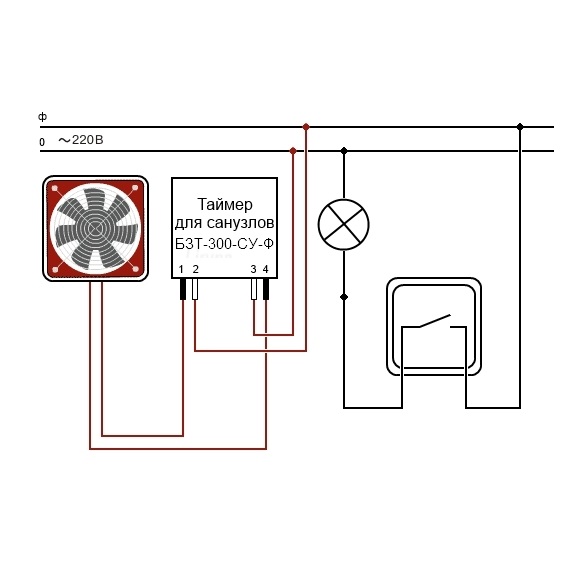

Схема подключения таймера санузла
К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)
К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)
К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)
Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В.
Схема электропроводки при это выглядит следующим образом:
Схема электропроводки в санузле для вентилятора с таймером
Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.
Теперь, зная схему подключения, можно переходить непосредственно к монтажу.
Монтаж таймера вытяжного вентилятора
Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.
Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.
В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.
Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:
КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ
ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя
ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ
Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.
Так как провода достаточно короткие, их необходимо нарастить.
Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.
После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.
Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.
Схемы подключения вытяжного вентилятора для ванной комнаты — Do-it-yourself-help.com
Автор: Дейл Кокс
Домашняя страницаОтделка молдингаЭлектромонтажСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонтВидео своими руками
Поиск по сайту
Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.
На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая расположение одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.
Схема подключения выключателя и вытяжного вентилятора в ванной комнате
Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов.
Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.
В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.
Схема подключения вытяжного вентилятора, управляемого таймером
Здесь вытяжной вентилятор управляется таймером, а не переключателем.
Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.
Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате
На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и выход GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI.
Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.
Схема для таймера вентилятора и GFCI в одной коробке
На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.
Схема подключения таймера вентилятора и выключателя освещения в одной коробке
В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету.
Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.
Подключение таймера вентилятора и комбинированного устройства GFCI в одной коробке
На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке. Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику.
Больше подобных материалов на сайте «Сделай сам-помощь».
| См. Архив справа для получения дополнительных статей! Это практическое руководство посвящено приложениям, в которых один вентилятор для ванны вентилирует 2 (или более) ванных комнаты и в каждой ванной комнате имеется 1 электронный таймер FD 60EM. 2 таймера подключены параллельно. Операция: Схема: |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Список деталей:
Помимо стандартных элементов ОВКВ и электропроводки, вам потребуются 2 таймера FD 60EM. Просто как тот.
Таймеры: Электронные таймеры
